Нюансы для некоторых моделей СМА
В некоторых стиральных автоматах конструкторами предусмотрен другой способ снятия крышки: после выкручивания саморезов заднюю часть панели приподнимают вверх. Чтобы деталь сдвинулась вперед, необходимо поймать определенный угол.
В ряде старых машинок болты располагаются по бокам крышки в передней части. Это даже удобнее, так как корпус можно не выдвигать далеко от стены. Удалите заглушки и выкрутите открывшиеся болты. Затем потяните панель на себя вверх, и она снимется.
Как и в первом случае, нужный угол быть найден опытным путем. Сделайте несколько попыток под разным наклоном, пока не добьетесь результата.
Домашняя бытовая техника не застрахована от поломок. Иногда проще и дешевле произвести ремонт своими руками. Разобрать стиральную машину как с фронтальной, так и с вертикальной загрузкой самостоятельно без помощи мастера несложно.
Воспользуйтесь предложенными рекомендациями и, подготовив технику, без спешки разберитесь с особенностями крепления верхней панели, для того чтобы снять её.
Всё изложенное выше применимо практически к любому бренду, например таким как — «Самсунг» , (LG), «Бош», «Электролюкс», «Занусси», «Аристон», Indesit, Wirlpool, «Канди», «Ханса», Gorenje, «Ардо», «Беко», «АЕГ», Miele, Siemens, «Кайзер» и «Атлант». Конструкция современных стиральных машин не сильно отличается друг от друга, а ряд деталей подходят к разным моделям. Например сливные насосы и ТЭНы.
Как снять переднюю панель на стиральной машине Бош?
С большинством поломок стиральной машины можно справиться самостоятельно. Для этого потребуется «голова на плечах», минимальный набор инструментов и свободное время. Самая сложная задача – правильно выявить причину неисправности. Для проведения диагностики придется заглянуть внутрь прибора. Разберемся, как снять переднюю панель машинки Bosch, чтобы получить доступ к основным узлам оборудования.
Предварительная подготовка
Прежде чем приступать к разборке стиральной машины, убедитесь, что техника обесточена. Далее необходимо перекрыть кран подачи воды, отсоединить от корпуса наливной шланг и сливной рукав. После можно передвинуть автомат в центр комнаты, чтобы иметь свободный доступ к технике.
Для разборки понадобятся инструменты, которые есть в каждом доме. Это крестовая и шлицевая отвертки и пассатижи. На отдельных моделях Bosch стоят специальные крепежные винты, для них может потребоваться отвертка-звездочка.
Демонтаж лицевой панели проводится поэтапно
Важно соблюдать очередность шагов, чтобы не навредить технике. Последовательность действий следующая:
- снятие верхней крышки корпуса;
- отсоединение нижней декоративной панели;
- извлечение порошкоприемника;
- демонтаж панели управления;
- отключение УБЛ;
- снятие лицевой панели.
Разбирать стиральную машину следует, соблюдая основные правила техники безопасности. Расскажем более подробно, как выполнить каждый из этапов демонтажа.
Демонтаж крышки
«Верхушка» корпуса защищает «внутренности» стиральной машины от пыли, грязи, влаги и механических повреждений. Панель зафиксирована двумя болтиками. Чтобы выкрутить их, потребуется обычная крестовая отвертка.
Если упустить из вида болтик или защелку, придется бегать по магазинам и искать подходящие комплектующие. А это дополнительные хлопоты.
После того, как болты будут выкручены, встаньте позади машинки, возьмитесь за «верхушку» и потяните крышку на себя. Когда она сдвинется горизонтально на пару сантиметров, можно поднять панель и снять полностью. Конструкция креплений такова, что сразу тянуть ее вверх бессмысленно.
Извлечь порошкоприемник и снять фальш-панель очень просто. Контейнер потяните на себя до упора, после нажмите на центральный язычок и достаньте кюветку. Декоративная нижняя крышка отсоединяется после «поддевания» отверткой пластиковых защелок.
Снимаем электронную панель
Очень аккуратно следует отсоединять панель управления. На этом этапе действовать нужно максимально точно. Если повредить плату или оборвать провода, придется оплачивать дорогостоящий ремонт.
Чтобы снять панель управления, следует:
- выкрутить удерживающие ее болты;
- тонкой отверткой поддеть пластиковые защелки, имеющиеся по периметру, слегка дернуть вверх и раскрыть крепления;
- сдвинуть панель в свою сторону, чтобы освободить нижние фиксаторы.
Когда крепления будут выходить из пазов, послышатся характерные щелчки, поэтому пугаться не стоит
Снимая электронную панель, важно следить за сохранностью проводки, соединяющей элемент с управляющим модулем. Необязательно отсоединять провода, достаточно аккуратно положить плату наверх стиралки

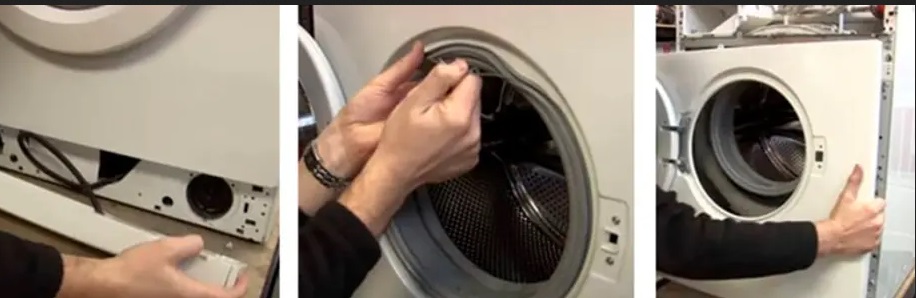

Замок и фронтальная панель
Теперь мешает снять переднюю крышку устройство блокировки люка. Демонтировать замок несложно, если разобраться, как это сделать. Алгоритм будет таковым:
- распахните дверцу, ослабьте хомут, фиксирующий манжету люка, достаньте обруч;
- заправьте резиновый уплотнитель внутрь барабана;
- получите доступ к блокиратору;
- выкрутите два самореза, имеющихся между крючком замка и устройством блокировки;
- извлеките деталь;
- сфотографируйте схему подключения, после отсоедините провода и выньте замок.
Теперь снять переднюю крышку корпуса не составит труда. Останется выкрутить шурупы, расположенные по периметру лицевой панели. Далее можно приступать к диагностике стиральной машины.
Подробная инструкция
На следующем этапе (как машинка была отодвинута) найдите на тыльной стенке саморезы, удерживающие панель, которую нам нужно стащить. Как правило, их два: справа и слева, но в некоторых устройствах есть еще и третий шуруп, размещенный по центру. Употребляя крестообразную отвертку, полностью открутите крепеж. Под «кудрявыми гвоздями» установлены пластиковые шайбы. Внимательно проследите за тем, чтобы эти небольшие детали не затерялись впоследствии.
Открутите саморезы, чтобы снять заднюю крышку
Чтобы снять верхнюю панель, сдвиньте ее назад и поднимите слегка вверх
На следующем этапе после полного выкручивания крепежных деталей, аккуратно снимите крышку. Для этого сначала сдвиньте ее назад (по отношению к СМА) и поднимите ее слегка вверх. Отставьте панели в сторону. Чтобы впоследствии установить крышку назад, делайте то же самое, но наоборот: сначала направьте панель и пазы, а затем закрутите крепеж.
Это интересно! Если вы знакомы со снятием боковых панелей с системного блока обычного ПК, то вам будет еще проще. Вышеописанные действия ничем не отличаются от демонтажа боковых панелей ПК.
После того, как доступ к внутренним элементам СМА получен, произведите визуальный осмотр или прочие диагностические мероприятия. Чтобы расклинить дверцу, нажмите на специальный блокиратор.
Разборка стиральной машины с фронтальной загрузкой
Это самая распространённая конструкция, пользующуюся неизменным спросом у потребителей благодаря своему удобству. Такие аппараты изготавливают все производители. Различаются в основном по глубине и весу белья.
А так же вытаскиваем сливной шланг из канализации.
Рассмотрим пошаговые действия подробно:
Снимаем крышку. Для этого откручиваем два винта сзади. Затем вытягиваем, поднимая. Крышка входит в пазы. Иногда можно слегка ударить ладонью по передней части.
Вынимаем дозатор для порошка и отбеливателя. Для этого вытягиваем его и нажимаем на специальную планочку. Фиксатор освободится и дозатор спокойно выйдет. В недорогих машинах её нет, и необходимо выдёргивать ёмкость с силой.
Демонтируем панель управления. Выкручиваем винты, которые крепят её к баку дозатору (спереди) и корпусу (сверху, иногда сбоку). Аккуратно вытягиваем на себя. Деталь ещё держится на пластиковых защёлках. При необходимости применяем шлицевую отвёртку
Если на панели находится модуль управления, то действуем осторожно. В дальнейшем возможны два варианта: прикрепляете к корпусу с помощью скотча, или отсоединяете все фишки и убираете в сторону
Второй вариант – лучший!
Снимаем бак-дозатор. Для этого выкручиваем саморезы, крепящие его к корпусу. Оттягиваем металлические хомуты и сдёргиваем патрубки сзади и снизу. На рисунке показаны стрелками.
Открываем люк. На стыке манжеты находим утолщение хомута в виде пружинки. Вытягиваем её и сдёргиваем резину с передней части с помощью пальцев руки.
Откручиваем саморезы, крепящие деталь. Расположены они сверху и снизу. Напомним ещё раз. У машин Индезит, Аристон, Занусси и Электролюкс – передняя панель не снимается.
Теперь вытаскиваем. Но сначала открепляем устройство запирания двери. Возможны два варианта: откручиваем винты, с помощью которых УБЛ соединён с панелью, или выдёргиваем фишки.
Демонтируем прессостат. Для этого откручиваем винт, крепящий его. Вытаскиваем контакты и резиновую трубку, предварительно стянув хомутик.
А также убираем поперечную планочку, к которой крепилась панель управления. Вид стиральной машины после проведённых работ. Она с баком-дозатором, но последовательность некоторых действий можно менять.
Выкручиваем торцевым ключом винты с противовеса и вытаскиваем его. Он довольно тяжёлый и как правило изготовлен из бетона. Может лопнуть, если упадёт.
Снимаем заливные клапаны. Крепятся сзади корпуса. Сдёргиваем фишки.
Вытаскиваем контакты с нагревательного элемента. Откусываем пластиковые хомуты.
Приступаем к демонтажу двигателя. Сначала сдёргиваем ремень привода. Тянем его на себя, слегка двигая шкив. Снимаем контактную фишку и заземление. Откручиваем винты и вытаскиваем мотор.
Ослабляем хомут и стягиваем патрубок слива с бака. Будьте внимательны – внутри может остаться вода.
Сбрасываем контакты с насоса. Выкручиваем винты, соединяющие его с корпусом. А также вытягиваем сливной шланг. Снимаем помпу.
Освобождаем крепления амортизаторов. При желании можно полностью снять. Но, например, у СМА БОШ придётся высверливать.
После всех проведённых работ – можно снять бак. Приподнимаете его и стягиваете с пружин.

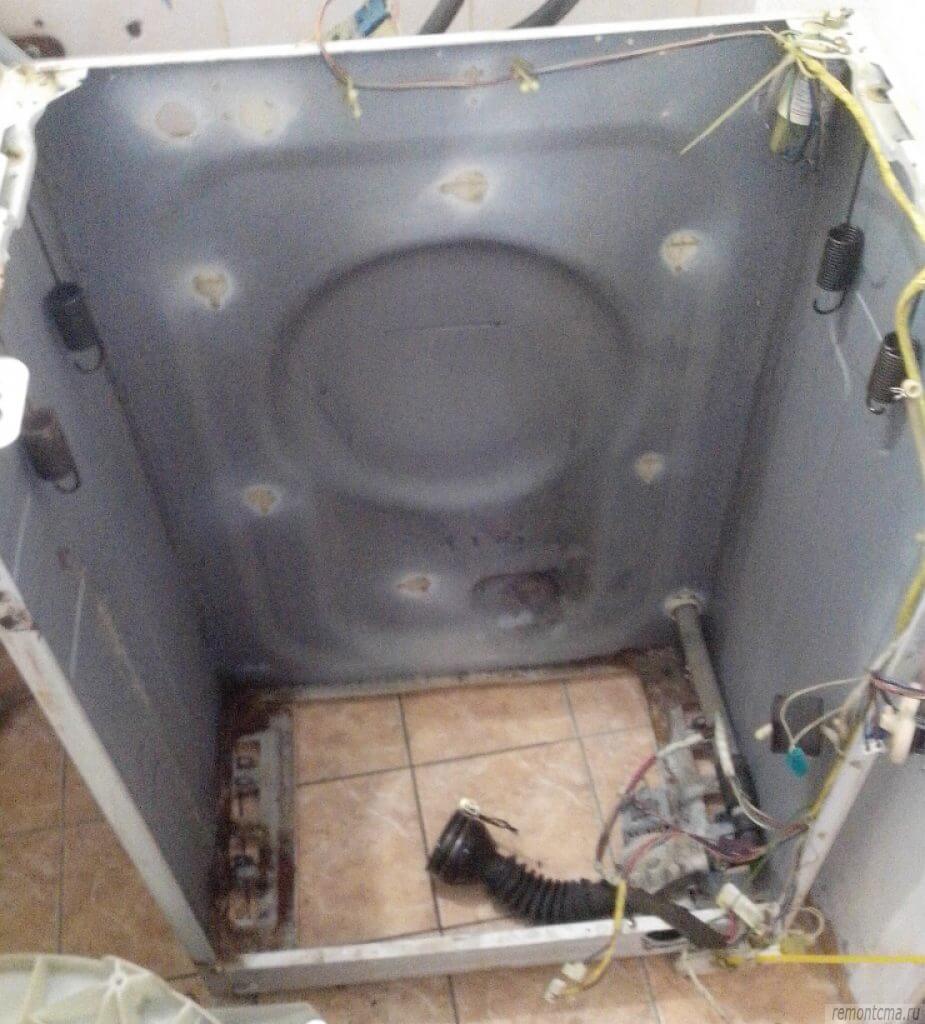

А вот так выглядит стиральная машина со снятыми деталями.
Такая полная разборка понадобится только для или крестовины бака. Для замещения сломавшейся детали – нужно провести часть работ.
Сборка проводится в обратной последовательности и трудностей, как правило не вызывает.
Извлечение барабана выполняется после точного подтверждения неисправности или отсутствия работы стиральной машинки. Это поможет убедиться в неисправности или другом отягощающем работу факторе. Снять барабан стиральной машины или разобрать ее помогут следующие инструменты: отвертки, шуруповерт, шестигранники, кусачки, молоток, пассатижи. Если произошла поломка определенной детали и необходима ее замена или ремонт, то заранее подготавливают новую деталь. Чаще всего встречаются машинки с горизонтальным типом загрузки, но бывает пользователь приобретает и вертикальную машинку для стирки. Для каждого типа машинок своя инструкция разбора.
Разборка стиральной машинки и ее последующий ремонт
Выявить, что же именно сломалось, вам помогут коды ошибок, которые многие стиральные устройства выводят на дисплей.
Если таких подсказок в вашей машинке нет, то на реальную причину поломки вам укажут «симптомы» сбоев при стирке, а также осмотр «внутренностей» стиралки и знание определенных тонкостей.
Допустим, чтобы понять, что предрасполагающей к поломке стали подшипники, следует открыть дверцу люка и поднять рукой барабан. Если будет люфтить – значит, проблема действительно в подшипниках.
Вот несколько распространенных поломок и способов их устранения.
Замена ТЭНа
Давайте же рассмотрим, как производится замена водонагревательного элемента.
- Если вода перестала нагреваться, то следует заменить ТЭН. Купите деталь, которая подходит именно к вашей машинке, далее найдите схему конкретного вида автомата. Как правило, помогает простой демонтаж задней панели стиралки.
- Под баком вы увидите торцевую часть ТЭНа и клемма. Их месторасположение лучше запечатлеть, сделав снимок на телефоне.
- Провода и клеммы следует отсоединить, расслабить центральный винт. Далее с помощью отвертки, подцепите нагреватель за край и попытайтесь расшатать его из стороны в сторону, немного потягивая его на себя.
- Делаете уборку внутри места ремонта.
- Установите новый элемент, заверните винт и подключите все по сфотографированной схеме.
Помпа и система слива
Достаточно часто проблема появляется именно в сливной системе (вода или вообще перестает сливаться, или вытекает, но очень медленно). Для начала, следует проверить фильтр, который находится за цокольной сервисной панелью и шланги, которые идут от нее к насосу и обратно. Именно в этом промежутке появляется засорение, которое совсем несложно устранить.
«Для проверки работоспособности насоса можно вынуть его из устройства»
Иногда бывает и так, что посторонние предметы могли повредить крыльчатку стиральной машины. В таких случаях насос придется заменить на новый.
Сборка
Если при разборке вы сфотографировали все, что нужно, то после будет достаточно провести все работы, но только в обратном порядке.
Но прежде, чем вы наденете на место манжету люка, произведите очистку от загрязнений.
Достаточно сложно бывает, и устанавливать на место фиксирующую пружинку. Для удобства закрепите ее проволокой вверху, а после натягивайте против движения часовой стрелки.
И в заключении…
Сделать ремонт, прочистить или поменять деталь в баке стиральной машины автомата вполне возможно, что показывает опыт многих домашних мастеров.
ТОП магазинов стиральных машин и бытовой техники:
- mvideo.ru/- магазин бытовой техники, большой каталог стиральных машинholodilnik.ru – Недорогой магазин бытовой техники.
- techport.ru – выгодный современный интернет магазин бытовой техники
- citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
- ru.aliexpress.com- запчасти для стиральных машин
Разбор стиральной машины Bosch
Для замены подшипников и сальников машину Bosch потребуется разобрать полностью. Этот процесс очень похож на разных сериях (Bosch Classixx5, Bosh Avantixx или иная) и выглядит так:
Выкрутить саморезы с тыльной стороны стиральной машины, немного сдвинуть вперед и снять верхнюю крышку.
Вытащить кювету для моющего средства.
Выкрутить три винта за кюветой и один изнутри, удерживающие панель управления.
Сфотографировать подключение проводки, отсоединить провода, снять панель.
Убрать цокольную панель, расположенную снизу на лицевой части машины.
Выкрутить винты, расположенные за нею.
Открыть люк.
Разжать и отсоединить хомут, удерживающий манжету.
Заправить манжету внутрь.
Открутить винты, удерживающие УБЛ, просунуть руку внутрь, вытащить устройство блокировки, отключить проводку и убрать деталь.
Приподнять, снять и убрать в сторону переднюю панель.
Отсоединить отсек, в который вставляется кювета для моющего средства, разжать хомут, фиксирующий шланг для подачи моющего средства в бак и снять патрубок.
Выкрутить крепеж, снять противовесы, установленные сверху и снизу.
Сфотографировать проводку ТЭНа и отсоединить ее.
Выкрутить удерживающую нагревательный элемент гайку до края болта и продавить ее внутрь, после чего вытащить ТЭН.
Подставив емкость, чтобы остатки воды не полились на пол, снять патрубок, идущий от бака к помпе.
Отсоединить проводку, выкрутить крепеж, убрать прессостат.
Убрать крепления проводки, сдвинуть провода в сторону, чтобы не мешать выемке бака.
Выкрутить крепеж, снять заднюю крышку машины Bosch.
Оттянуть ремень в сторону и, проворачивая барабан, снять его.
Разжать хомуты, удерживающие провода двигателя, отключить проводку, выкрутить крепеж и снять мотор.
Отсоединить камеру отбора давления.
Открутить нижнее крепление амортизатора, отсоединить и убрать деталь.
Взявшись за пружины, осторожно снять бак вместе с барабаном и вытащить из корпуса.
Снятие верхней крышки стиральной машины Бош
Современная стиральная машина Bosch – это сложное устройство, которое отличается высокой надежностью и долговечностью, но и она со временем может выйти из строя. Для устранения некоторых поломок придется обращаться в сервисные центры, кое-что можно сделать и своими руками. Неисправности могут быть разными, но в подавляющем большинстве случаев их устранение потребует снять верхнюю крышку стиральной машины Bosch.
Что дает демонтаж верхней крышки
В конструкции стиральных машин всемирно известного немецкого бренда, как и у многих других производителей, данный элемент является «ключевым звеном». Крышка запирает все корпусные детали, с ее демонтажа и начинается полная разборка устройства. Ее удаление позволяет продолжить демонтаж и в результате полностью разобрать машину.
Нередко полная разборка не требуется. Убрав верхнюю панель, ремонтник уже получает доступ к датчику уровня воды в баке (прессостату), входному клапану, дозатору моющих средств. При снятой крышке можно проверить целостность и качество крепления противовесов, оценить надежность пружин и амортизаторов.
Подготовительный этап
Верхнюю панель достаточно новых моделей стиральных машин данного производителя, к примеру, Bosch Maxx 4 и ей подобных снять несложно, тем не менее, до начала работы стоит обеспечить себе удобство работы и подготовить инструмент.
Для работы понадобится совсем немного:
- отвертка (крестообразная или «звездочка» в зависимости от конкретной модели машины);
- ветошь для удаления воды и емкость для ее сбора.
Первым делом нужно позаботиться о безопасности. В обязательном порядке устройство отключают от электросети. При этом простого нажатия на кнопку питания недостаточно, надо выдернуть вилку из розетки. Далее отсоединяют шланги подачи и отвода воды. С ними надо быть осторожным, наверняка внутри скопилась вода, которая хлынет на пол, как только ремонтник зазевается.
Машину, установленную отдельно от мебели можно просто отодвинуть от стены с таким расчетом, чтобы получить достаточное пространство для работы. В случае же встроенного устройства придется потрудиться. Машину вынимают из шкафа, предварительно отсоединив шланги
Работать нужно с максимальной осторожностью, чтобы не повредить внутреннюю поверхность мебели или напольное покрытие

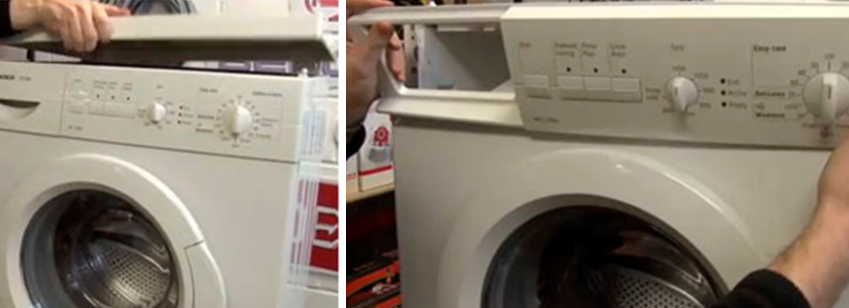

Демонтаж верхней панели и последующая ее установка
Чтобы снять крышку нужно выкрутить удерживающие ее винты. Количество данных деталей варьируется в зависимости от конкретной модели, но чаще всего их два. Винты выкручивают, извлекают и откладывают в сторону
Важно работать при хорошем освещении, поскольку под головки винтов подложены шайбы, которые легко растерять, а этого допустить нельзя, ведь они пригодятся при последующей сборке
Убедившись в том, что крышку ничто не удерживает, нужно потянуть ее на себя (в сторону от лицевой панели). В результате этого действия крышка выйдет из удерживающих ее пазов. Почти готово, остается только поднять ее и отложить в сторону. Доступ к деталям стиральной машины Bosch открыт, можно продолжать ремонт.
Процедура установки крышки не отличается сложностью, собственно, надо действовать в обратной последовательности. Сначала ее укладывают на корпус со смещением. Совмещают пазы на корпусе и в крышке, прилагая небольшое усилие, задвигают ее на место до характерного щелчка. После этих манипуляций останется только закрутить болты, в обязательном порядке используя комплектные шайбы.
Стиральные машины Bosch старых выпусков
Крайне редко можно встретить машины данного производителя, верхняя панель которых крепится не сзади, а по бокам корпуса. Подобные устройства могут загнать в тупик начинающего мастера, поскольку саморезы, удерживающие верхнюю панель скрыты декоративными заглушками и совершенно невидны.
Стиральные машины Bosch с вертикальной загрузкой
Иногда требуется снять крышку и с машины с вертикальной загрузкой. В силу особенностей конструкции эта процедура не является необходимой для ремонта и замены большей части деталей. Демонтаж крышки стиральной машины Bosch с вертикальной загрузкой может быть необходим разве что в случае выявления проблем с защелкой, уплотнителем или петлями загрузочного люка, которым и является сама крышка.
Данная операция также не отличается особой сложностью, снять верхнюю панель можно своими руками. Потребуется сделать следующее:
- отключить стиральную машину от электричества, водопровода и канализации;
- снять лоток для моющих средств, который крепится на защелках;
- оттянуть уплотнительную резину, выкрутить фиксирующие саморезы;
- ослабить крепление, снять загрузочный люк.
Извлекаем бак
Демонтировав на стиральной машине все основные детали, начинаем вынимать бак. Сделать это несложно, так как все пружины сняты, и бак опущен вниз сантиметров на тридцать. Необходимо взяться за края люка, и дернуть бак на себя вместе с барабаном стиральной машины. Если все в порядке, то узел буквально выпадет наружу.
Остается выполнить разборку бака, чтобы проверить состояние сальников и подшипников. У всех стиральных машин от фирмы Бош установлены разборные баки, так что пилить их не придется. Выкрутив несколько десятков винтиков, мы разбираем бак на две половины.
ЧИТАТЬ ДАЛЕЕ: Слесарные зубила обзор зубила с победитовым лезвием 160 мм и других моделей Что это такое и из каких частей состоит Размеры и требования по ГОСТу
Как подготовиться к разборке
Обесточьте аппарат
Ни в коем случае не разбирайте стиралку с включенным питанием. Это нанесет вред машинке и, в первую очередь, ее хозяину.
Отключите подачу воды
Отключите подачу воды на машинку, а также сливной шланг, идущий от водяного клапана к канализации. И слейте остатки воды.
Приготовьте эти инструменты
- сервисный крючок;
- гаечные ключи с диаметром 8, 9, 19;
- отвертка с плоским концом;
- отвертка с крестообразным наконечником;
- кусачки или клещи, нужные для зажимы хомутов;
- строительные кусачки;
- плоскогубцы с изолированными рукоятками;
- изогнутые плоскогубцы (чем-то похожи на щипцы).
Записать последовательность разборки
Рекомендуем записать или снять на видео процесс разборки, это сэкономит кучу времени в будущем, когда начнете собирать стиралку обратно.
Разбираем бытовой прибор
Четко соблюдая определенную последовательность действий, разобрать стиральную машину Атлант не составит особого труда.
С фронтальной загрузкой
Раскручивать стиралку с горизонтальной (фронтальной) загрузкой начинают с демонтажа верхней панели. Для этого выкручивают крепеж (два самореза). После чего чуть приподняв и сдвинув в сторону, снимают крышку с корпуса.
Второй шаг — демонтаж задней стенки. Для этого необходимо выкрутить крепеж, снять панель с корпуса. Третий шаг демонтаж передней панели. Здесь придется немного повозиться. Для начала вынимают порошкоприемник, выкручивают крепеж панели управления, снимают ее с корпуса (перед тем как отсоединить провода, схему их подключения необходимо сфотографировать).
В нижней части передней панели открывают маленький лючок, за дверцей которого скрыт сливной фильтр (его необходимо выкрутить).
В центральной части передней панели расположен люк загрузки. Его необходимо открыть и выкрутив крепеж снять устройство блокировки люка (расположено с правой стороны). Дополнительно демонтируется хомут (тонкое металлическое кольцо соединяющее барабан стиралки с передней панелью). Сделать это просто: кольцо аккуратно поддевают плоской отверткой, после чего стягивают с корпуса стиральной машины.
Как только с передней панели сняты все вспомогательные элементы, по периметру выкручивается крепеж, панель снимается с корпуса. Последний шаг — снимает боковые панели.
После того как корпус стиралки разобран, открывается доступ ко всем элементам внутреннего устройства. Снимают их в определенной последовательности:
- Выкрутив длинные крепежные болты, снимают тяжелые блоки противовесов (в такой работе понадобится помощь друга).
- Извлекают нагревательный элемент (расположен в нижней части стиралки под баком). Для этого выкручивают центральную гайку, аккуратно проталкивают фиксирующую шпильку, после чего аккуратно поддевая плоской отверткой, извлекают ТЭН из посадочного гнезда. Отсоединяя проводку, не забываем отмечать их расположение цветными маркерами.
- Демонтируют бак. Для этого отсоединяют амортизаторы (пружины), после чего снимают ремень привода. Выкрутив крепеж и отсоединив проводку, демонтируют двигатель стиральной машины. Только после того как бак освобожден от всех узлов и механизмов, его легок можно вынуть из корпуса стирали.
Последний штрих — демонтируют прессостат (датчик легко найти на задней панели корпуса стиралки). Прежде чем снять датчик, необходимо сфотографировать схему подключения проводов, после чего выкрутив крепеж снять его с панели.
Как разобрать стиральную машину Атлант, подскажет видео:
С вертикальной
Разбор стиральной машины Атлант с вертикальной загрузкой проходит по следующему алгоритму:
- Используя крестовую отвертку, выкручивается крепеж, расположенный по бокам корпуса.
- Используя плоскую отвертку, поддевают панель управления, аккуратно отсоединяют ее. Перед тем как снять панель с корпуса, ее необходимо чуть отклонить в сторону и сфотографировать схему подключения проводки.
- Приподняв крышку, выкручивают удерживающие ее саморезы. Дополнительно выкручиваем болты, спрятанные за уплотнительной манжетой. После того как весь крепеж удален, крышку стиралки можно снять с корпуса.
- Ослабив хомут, отсоединяют резиновые патрубки.
- Выкрутив саморезы, снимают боковые панели.
- Выкрутив болты, снимают переднюю панель.
У стиральной машины Атлант бак из корпуса не демонтируется. Разобрав корпус бытового прибора, открывается доступ лишь к:
- ремню привода (при необходимости его снимают с колеса шкива),
- электродвигателю (путем выкрутки крепежа и отсоединения проводки легко извлекается из-под бака),
- сливному насосу (перед демонтажем не лишним будет сфотографировать схему подключения проводки и расположения шлангов).
Разборка СМА Bosch
Действуйте строго в указанной ниже последовательности.
Убираем крышку
Посредством крестовой или шестигранной отвертки выкрутите винты (две штуки), расположенные сзади. Сдвинув верхнюю панель на себя, приподнимите ее вверх
Но соблюдайте осторожность, иначе можете пораниться острыми краями крышки. Уберите снятый элемент подальше — чтобы не мешал
Убираем панель управления
Извлеките контейнер для стирального порошка. Нажмите на центральную защелку и, двигая его вперед, выньте наружу.
За контейнером вы обнаружите болты. Разжав защелки и помогая себе отверткой, снимите управляющую панель. Отсоединяйте все проводки, идущие к ней. Но сначала сделайте фото — чтобы затем присоединить провода правильно. Можно и не отсоединять провода — пусть панель болтается на сервисном крюке.
Демонтируем нижнюю панель
Нужно снять нижнюю фасадную стенку — эта часть стиралки прикрепляется с помощью защелок. Снять нижнюю крышку совсем просто — разожмите защелки.
Снимаем переднюю панель
Распахните дверку. Перед тем как разобрать дверцу стиральной машины Bosch, следует выкрутить винты и снять ее — она держится на петлях
Действуйте осторожно, чтобы не испортить стеклянное окошко. Заправив внутрь манжету и поддев хомут отверткой, сдерните люк
Открутив болтовые соединения, на которых крепится замковое устройство, извлеките УБЛ. Отсоединив провода от УБЛ, уберите замок.
Откручивайте один за другим саморезы, на которых крепится фасадная стенка. Снимите ее.
Снятие задней панели и противовесов
Открутив болтовые соединения, которыми крепится стенка, уберите ее. Станут видны «внутренности» машинки. Теперь откручивайте планку, соединяющую половинки корпуса. Действуя подходящим ключом, уберите противовес, расположенный наверху. Потом аналогично уберите противовесы, находящиеся возле загрузочного люка.
Разбираем верхнюю часть
Вам предстоит извлечь бак — деталь громоздкую, поэтому следует расчистить пространство внутри аппарата и демонтировать комплектующие, имеющие с баком соединения.
Уберите кюветку, отсоединяя соответствующий патрубок. Входной клапан также отсоедините от своего патрубка. Далее наступает очередь прессостата и фильтра, подавляющего помехи. С прессостата снимают трубку. Все отсоединенные детали извлекают наружу. Вверху ничто не мешает извлечению узла.
Разбираем заднюю часть
Возвращайтесь в заднюю часть, чтобы снять крепежные соединения и детали:
Пошатывая движок, извлеките его. Будьте осторожны — мотор очень тяжелый.
Положив стиралку набок (на левую сторону), уберите дно — если таковое имеется.
Извлекаем бак
Отсоедините проводку от ТЭНа — в «Бошах» он расположен впереди, внизу бака.
Нагревательный элемент не вытаскивайте, чтобы не разорвать уплотнитель из резины — он не восстанавливается после повреждения. На стенах может крепиться проводка, которую держат жгуты — их перекусывайте с помощью кусачек. Демонтируйте амортизаторы. Теперь снимайте бак и вытаскивайте через переднюю часть.
Достаем барабан
Дело близится к завершению. Остается узнать, как разобрать барабан стиральной машины Бош. В СМА этого бренда бак разборной — это большой плюс. Отсоединив шкив, блокируйте его вращение подпоркой. Открутив болт, размещенный по центру, переходите к болтам, соединяющим половинки бака. Снимайте верх.
Повернув нижнюю часть, увидите здесь шток — бейте несильно молотком по нему, чтобы достать барабан. После извлечения барабана стали доступны подшипники. Их достают так: сначала извлекают сальники, поддевая отверткой; затем с помощью долота и молотка выбивают подшипник.
Разобрав СМ, осмотрите ее элементы — если что-то износилось, замените. Теперь вы можете увидеть, сколько накипи образовалось на ТЭНе и стенках бака, если пренебрегали профилактической чисткой. Прежде чем ставить назад элементы, почистите их — это продлит срок их службы.
Источник
