Советы по ремонту блока управления стиральной машины Самсунг

Предназначение и устройство платы управления

Модуль управления контролирует работу всех узлов стиральной машины. Он обеспечивает своевременное включение и отключение каждого из них, тем самым управляя процессом стирки. Все данные, которые снимаются с датчиков, стекаются в модуль управления. Руководствуясь выбранной программой, он регулирует обороты барабана, обеспечивает нагрев воды до требуемой температуры. Малейшая неисправность модуля влечет за собой ухудшение качества работы устройства в целом, серьезная поломка может привести к тому, что машина попросту не включится.

Блок управления выполняет следующие основные функции:

1. контролирует количество и температуру воды,
2. задает режим работы электродвигателя,
3. управляет всеми агрегатами машины в зависимости от заданной программы,
4. контролирует входное давление воды и управляет впускным клапаном,
5. выполняет функцию блокировки.

Конструктивно модуль управления состоит из двух частей. Это плата управления стиральной машины и плата индикации. Датчики и исполнительные устройства подключаются с помощью фишек или контактных площадок.

Принцип и особенности работы

Модуль управления, по своей сути, это электронная плата. В зависимости от поступающих сигналов от датчиков, данная плата активирует ту или иную функцию. При этом эта деталь является универсальной. Одна и та же модель модуля управления может использоваться на агрегатах от разных производителей. Однако прошивка центрального процессора платы и количество входных/выходных сигналов отличается в зависимости от года выпуска определенной модели стиралки.

Основными задачами модуля управления выступают:

• контроль за температурным режимом;
• управление работой электрического силового агрегата;
• установка программы цикла стирки;
• контроль за работой автоматической блокировки;
• обеспечение контроля за уровнем входного давления воды;
• контроль за корректным функционированием сливных насосов.

Поскольку управляющий сигнал идет через контакты комплексной шины либо клеммники определить в каком секторе пропал сигнал вполне возможно. Для этих целей вам необходимо схематическое изображение конкретного модуля. Как правило, такая схема прилагается к стиральной машине. Если же ее в комплектации с агрегатом нет, схему легко найти в интернет-сети по номеру электронной платы.

Как определить неполадки в модуле управления

Признаков, что плату управления пора почистить или отремонтировать, а также проверить состояние датчиков, может быть несколько:

• Аппарат не включается, на дисплее высвечивается ошибка.
• На некоторых моделях светодиоды панели мерцают, мигают или горят все одновременно.
• Машинка отказывается стирать, набирать или сливать воду, делать отжим, нагревать, выполнять одну из операций, входящих в цикл стирки.
• Не выполняется одна из программ.
• Вода холодная или перегревается.
• Индикаторы хаотично мигают.

Причины могут быть самые разнообразные, к примеру, неожиданные режимы работы двигателя – он или крутится на полных оборотах, или с натугой еле-еле проворачивается.

Индикаторы СМА хаотично мигают

Некоторые современные модели имеют режим самотестирования, который позволяет определить, какой именно ремонт электронных модулей стиральных машин требуется. Информация о том, как сделать автоматическую проверку, не указывается в документации. Однако ее можно найти в интернете на специализированных форумах. К примеру, некоторые модели Ардо тестируются так:

• сливается вода и опустошается бак;
• механический селектор программ поворачивается стрелкой вертикально вниз;
• устанавливается нулевая температура.

После этого достаточно нажать все кнопки панели управления одновременно. Машинка перейдет в режим самодиагностики. После его прохождения на дисплее высветится ошибка, по которой легко определяется неисправность.

Начинаем разбирать

Прежде чем приступать к манипуляциям с автоматом, будет нелишним узнать, как устроена вертикальная стиральная машина. Это поможет вам лучше ориентироваться внутри корпуса, ясно понимать, как называется та или иная деталь. Разборка вертикалок именитых брендов, таких как Bosh, Whirlpool и прочих фирм, осуществляется одинаково. Конечно, могут быть небольшие отличия, но основной алгоритм производимых действий будет неизменным.

1. Выкрутите крепежные элементы, расположенные по бокам, после подденьте отверткой главную панель управления и аккуратно отсоедините её.
2. Слегка отклоните панель в сторону и сфотографируйте, как подсоединена проводка. После этого можно отсоединить и убрать узел.
3. Произведите демонтаж платы, для этого снимите оставшиеся провода и открутите болты.
4. Открепите заливной клапан, для этого слегка расслабьте хомуты и отсоедините резиновые патрубки, выключите питание и надавите на специальные отверстия. Эти манипуляции позволят выдавить деталь.
5. Открутите саморезы, придерживающие боковые панели. Немного сдвиньте их к низу и аккуратно снимите.

6. Выкрутите болты, удерживающие переднюю стенку, уберите панель в сторону.

В большинстве случаев на этом этапе можно заменить поврежденную деталь самостоятельно и собрать вертикальную машинку обратно. В очень редких случаях, когда из строя выходит фиксатор, отвечающий за удерживание дверцы после закрытия, придется разбирать автомат далее:

• поднимите крышку, открутите саморезы, которые её удерживают, и снимите часть;
• верхняя крышка стиралки будет крепиться несколькими болтами, расположенными под уплотнительной манжетой. Необходимо открутить крепежные элементы и снять крышку.

Таким образом, вы получите свободный доступ к манжете СМА и устройству блокировки дверцы. Учтите, что бак «вертикалок», в отличие от машин с фронтальным типом загрузки, не извлекается из корпуса. Поэтому, при замене подшипников барабана или сальника необходимо убрать противовесы и пружины, и производить замену деталей.

Разбор вертикальной стиралки завершен, как вы видите, осуществить работы своими руками не так уж сложно. Когда вышедшие из строя элементы автомата будут заменены, необходимо осуществить сборку машинки в обратном порядке. Если в процессе работ были сделаны снимки – лучше ориентироваться на фотографии. Внимательно следите за правильным подключением проводки, неверно подсоединенные провода могут вызвать короткое замыкание в сети.

Об устройстве платы управления

«Если мотор — сердце стиральной машины, то плата — её мозг», – так говорят специалисты по ремонту стиральных машин. И действительно, даже из названия «модуль управления», следует, что этот узел чем-то управляет. И не просто чем-то, а работой всей стиральной машины.

В стиральных машинах-автомат существует два основных типа плат управления – программатор (также его называют командоаппарат или КСМА) и электронный модуль управления.

Коммандоаппарат

Программатор в классическом варианте состоит из синхромотора, редуктора, программных дисков с кулачками и галет с рычагами-толкателями и исполнительными контактами. Синхромотор через редуктор передаёт вращение дискам, кулачки которых взаимодействуют с рычагами-толкателями на галете и переключают исполнительные контакты. Таким механическим образом включаются и выключаются все узлы стиралки: двигатель, ТЭН, заливной клапан, сливной насос и т.д., поэтому стиральные машины с программатором также называют машинками с электромеханическим типом управления. Программные диски с кулачками подразделяются на «быстрые» и «медленные». «Быстрые», как раз отвечают за включение-выключение исполнительных узлов СМ, а «медленные» – за переключение режимов стирки.

Электронный блок

Представляет собой микросхему с процессором и памятью, в которую заложена микропрограмма с алгоритмом работы стиральной машины. Иногда процессор и память объединены в одном чипе. Замыкание-размыкание контактов исполнительных узлов выполняют электронные компоненты (реле, симистор и другие радиодетали) по сигналу процессора, поэтому такую технику называют стиральными машинами с электронным управлением.

Почти все современные автоматические стиральные машины выпускаются с электронным модулем. Электромеханический тип управления — это прошлое поколение. Сейчас он используется, в основном, только в полуавтоматах. Тем не менее, у клиентов мы часто сталкиваемся с «возрастными» машинами с программатором и умеем их ремонтировать.

Принцип и особенности работы

Модуль управления, по своей сути, это электронная плата. В зависимости от поступающих сигналов от датчиков, данная плата активирует ту или иную функцию. При этом эта деталь является универсальной. Одна и та же модель модуля управления может использоваться на агрегатах от разных производителей. Однако прошивка центрального процессора платы и количество входных/выходных сигналов отличается в зависимости от года выпуска определенной модели стиралки.

Основными задачами модуля управления выступают:

• контроль за температурным режимом;
• управление работой электрического силового агрегата;
• установка программы цикла стирки;
• контроль за работой автоматической блокировки;
• обеспечение контроля за уровнем входного давления воды;
• контроль за корректным функционированием сливных насосов.

Причины протечки и способы устранения

При поиске причины течи LG поможет определение места протечки, и на каком этапе цикла стирки вода стала выливаться.

Подтекание воды с левого угла внизу корпуса

В нижней части стиральной машины LG находится сливной фильтр. Рядом с ним расположен шланг аварийного слива. Причин появления течи может быть несколько:

• плохо зафиксированная заглушка на шланге аварийного слива;
• неплотно установленный сливной фильтр;
• засорен сливной фильтр;
• засор/поломка помпы;
• обрыв/засор патрубков.

После снятия панели внизу фасадной стороны стиральной машины LG открывается доступ к фильтру. Прежде чем открутить его, необходимо подложить тряпки, чтобы впиталась вода, которая еще может находиться в стиральной машине.

Фильтр выкручивают, чистят и промывают в воде

При монтаже фильтра на предназначенное для него место следует контролировать, чтобы установка прошла качественно. При неаккуратной установке из этого места может снова произойти протечка.

Как почистить сливной фильтр в машине LG, можно посмотреть на видео:

При наборе

Если вода начинает выливаться еще на этапе поступления в стиральную машину LG, следует проверить состояние патрубков и заливного шланга. Для того чтобы провести осмотр, придется частично разобрать стиралку.

Осмотр нужно проводить методично, начиная с анализа шланга заливки, постепенно переходя к патрубкам. Если обнаружено повреждение патрубков или шланга, их следует заменить на новые, так как ремонт не целесообразен.

Присоединять все патрубки необходимо очень надежно, проверяя качество закрепления трубок.

Снизу

Растекающаяся под машиной LG вода может быть как относительной несложной поломкой, так и серьезной, которая будет стоить не одну тысячу рублей.

Причиной течи могут стать:

1. Изношенные или поврежденные патрубки, ведущие к дозатору, к баку и т.д.
2. Поврежденный бак..
3. Разрушенные подшипники.
4. Засоренная или поврежденная помпа.
5. Нарушение целостности шлангов, которые подводят и отводят воду.
6. Износ прокладок.
7. Нарушенная герметичность посадочного места нагревательного элемента.

Все эти участки и рабочие узлы можно проанализировать только при разборе стиральной машины. При некоторых видах поломок (например, при замене бака) ремонт возможен только в условиях мастерской, так как будет требоваться свободное место для полного разбора машинки, и специальные инструменты.

Замена шлангов и патрубков обычно проводится на месте. Также обстоит дело и с заменой прокладок, которые больше не выполняют заявленных функций.

Кроме перечисленных причин вытекание воды может быть следствием предыдущих ремонтов (удачных или неудачных), когда старое место пайки или стыки, ранее обработанные, начинают пропускать воду спустя какое-то время после предыдущей починки. В таких ситуациях без повторного ремонта не обойтись.

Почему течет вода снизу стиральной машины, читайте в этой статье.

Из лотка

Течь из лотка может быть вызвана:

• нарушенной проходимостью воды из диспенсера в патрубок;
• повреждением пластика порошкоприемника;
• высоким давлением в водопроводе.

Для начала следует осмотреть сам лоток и убедиться в отсутствии повреждений корпуса и в том, что ничто не мешает прохождению воды.

Если с напором воды также проблем нет, то потребуется проверить отводящий патрубок на предмет отсутствия дефектов и качества стыков. Чтобы провести осмотр, будет необходимо снять заднюю и верхнюю панели.

Из люка

Протечка из дверцы люка LG может быть по внешней и по внутренней стороне стиральной машины.

Обстоятельствами, которые приводят к появлению воды на полу, могут быть следующие:

1. Нарушение целостности резинового уплотнителя.
2. Попадание постороннего предмета между резинкой и дверцей.

Если причина – в неаккуратной закладке белья, то ремонта никакого не требуется. В дальнейшем только будет нужно проявлять осмотрительность при помещении вещей в стиралку.

Дефект манжеты определяется достаточно просто. Резинку следует хорошо рассмотреть. Если есть дырки – манжета подлежит замене. Ремонтировать деталь не следует. Как заменить манжету, читайте здесь.

Пластиковый бак и металлический барабан

Пластиковый бак является важной деталью стиралки, именно в него набирается вода и здесь же смешивается с моющими средствами. Необходимо следить, чтобы бачок не терял полной герметичности

В противном случае может начаться утечка воды, устранить которую достаточно трудно.

Барабан изготавливается из металла и располагается внутри бака. Хозяйки закладывают бельё именно в него. Как вы замечали, поверхность барабана рифленая, это необходимо для лучшего отстирывания загрязненных тканей. Также барабан оснащен пластиковыми гребнями (ребробойниками), которые позволяют раскидывать бельё внутри, обеспечивая проникновение в вещи смеси воды и моющих средств.

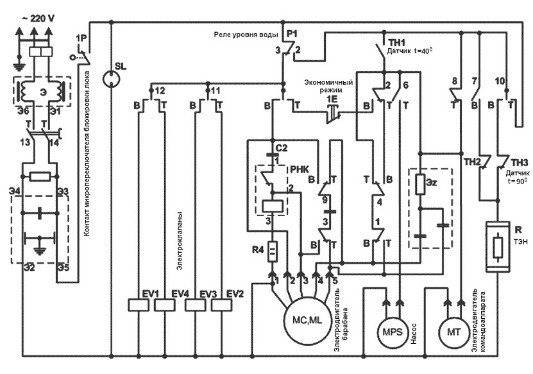

Примеры электрических схем стиральных машин

Принципиальная электрическая схема может помочь выполнить диагностику неисправностей с помощью сетевого тестера. Разобраться в них самостоятельно – задача крайне сложная. Без соответствующего энергетического образования, опыта в обращении с микроэлектронными схемами будет крайне трудно прочитать эти чертежи.

Для лучшего понимания того, что изображено на этих схемах, под ними будут расшифрованы некоторые наиболее часто используемые обозначения.

Схема стиральной машины Аристон

Схема стиральной машины Ардо

Схема стиральной машины Электролюкс

Схема Канди

• AQS – электромагнитный клапан;
• B – зуммер (прибор для подачи аудио сигналов);
• BP – запорный механизм дверцы люка;
• ET – термостат (выкл.);
• EV – электромагнитный клапан;
• I – инвертор (переключатель);
• IP – предохранитель;
• L – линия;
• M – главный электродвигатель/заземление;
• MC – электродвигатель/обмотка отжима;
• MI – асинхронный электродвигатель
• ML – электродвигатель/обмотка стирки
• MO – коробка;
• MP – выключатель дверцы люка;
• MR – магнитный замок;
• N – нейтраль/колодка;
• NTC – датчик температуры;
• P – датчик давления;
• PM – релейная защита электродвигателя;
• PS – сливной насос;
• R – резистор нагревательного элемента;
• RR, RTF – нагревательный элемент;
• T – датчик скорости вращения барабана;
• TH – датчик температуры.

Устройство и принцип работы: описание

Блок управления стиральной машиной — одна из наиболее важных и дорогостоящих деталей в системе. В большинстве случаев является универсальным для всех типов устройств и представляет собой набор печатных плат с электронными компонентами. Первая микросхема отвечает за подачу команд исполнительным узлам машины, а вторая осуществляет управление режимами стирки.

Основной функционал:

• контроль давления воды;
• запуск насосов;
• блокировка дверцы;
• контроль температуры воды;
• регулирование работы электродвигателя;
• регулирование программ стирки.

Реле, симисторы и тиристоры с помощью сигналов от вспомогательных датчиков коммутируют электрический импульс в зависимости от программы стирки, которую вы выбираете кнопками и рычажками на передней панели. Все переключатели находятся на плате индикации и связаны с контроллером через провода. Благодаря блоку управления можно выбирать режимы стирки, выполнять конкретные операции (например, только отжим или слив воды) и следить за ходом процесса.

Блокирующее устройство и манжета

Устройство блокировки люка – не что иное, как электронный замок, закрывающий дверцу перед началом стирки. Пользователь, закрыв люк, активирует только механический замок, а уже после запуска программы можно услышать щелчок – это и происходит включение электронной блокировки дверцы. Только после такого сигнала вода начнет набираться в бак. УБЛ предотвращает случайное открытие дверцы во время стирки.

Манжета служит для более надежного закрытия люка. Она представляет собой уплотнительную резинку, которая предохраняет от начала процесса протекания воды через щель между корпусом СМА и дверцей люка. Необходимо следить, чтобы манжета была чистой, сухой и неповрежденной. Если резинка порвется, эксплуатировать машинку не стоит до устранения неисправности, так как жидкость из барабана будет проливаться на пол.

Ремень привода

С течением времени он «разлохмачивается» и рвётся. Перегрузка бельём ускоряет этот процесс. Отметим, что возможно растяжение ремня. В этом случае он прокручивается, и стирка будет невозможна.

Инструкция по замене:

1. Снимаем крышку сзади, предварительно открути саморезы.
2. Тянем ремень на себя и одновременно прокручиваем шкив. Снимаем.
3. Уставливать сложнее. Сначала одеваем на вал двигателя, и удерживаем.
4. Другой рукой насаживаем на шкив, одновременно покручивая его.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Важно! Ремень подбирать строго такой же!

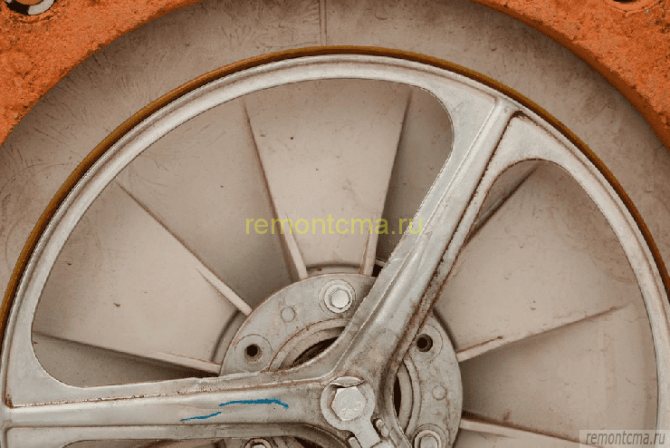

Шкив с ремнем привода

Тестирование резисторов

Платы у стиральных машин довольно часто перегорают из-за резисторов. Ремонт модели своими руками следует начинать с тестирования модуля. Для этого потребуется только тестер. На резисторах плат первого порядка сопротивление в среднем равняется 8 Ом. При этом параметр перегрузок не должен превышать 2 А. Резисторы плат второго порядка тестируются в последнюю очередь. Показатель перегрузки у них составляет от 3 до 5 А. При этом сопротивление зависит от частотности модуля управления. Если рассматривать простой блок, то у него вышеуказанный параметр не превышает 10 Ом. При нарушении сопротивления резисторы плат можно перепаять. Делая ремонт блока, эксперты рекомендуют заменить фильтры.

Насос

Сливная помпа должна эксплуатироваться 8 лет и более. К неисправности приводят постоянные засоры. Они возникают в следующих элементах:

сливной шланг;

патрубок;

насос.

Саму помпа и фильтр необходимо периодически промывать и удалять посторонние предметы. Для проведения этой процедуры открываем небольшой люк справа внизу, и выкручиваем крышку. Под крышкой находится фильтр. Вытаскиваем его и промываем проточной водой. Заглядываем внутрь и убеждаемся, что на крыльчатки ничего не намоталось. В противном случае удаляем.

Улитка со сливной помпой

С засором патрубка или сливного шланга всё сложнее. Для устранения необходим демонтаж. Есть два варианта действий:

• снять переднюю панель;
• перевернуть машину набок.

В обоих случаях имеются свои плюсы и недостатки.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Важно! Если перевернёте, то обязательно закройте электродвигатель полиэтиленовой плёнкой!

Как отремонтировать дверцу стиральной машины

Подготовив все необходимое, начинаем ремонт.

Ремонт замка двери

Довольно часто защелка замка перестает работать из-за появившихся на ней зазубрин. Осуществить ремонт замка дверцы стиральной машины просто, для чего существует два способа:

• при наличии возможности защелка демонтируется;
• если это нельзя сделать, работаем с дверцей.

Выкручиваем крепежные винты дверцы, снимаем ее и укладываем на стол. Берем надфиль и аккуратно стачиваем зазубрины. Элемент смазываем графитовым составом, удаляя его излишки, чтобы исключить порчу вещей при стирке. Дверцу навешиваем на предназначенное для нее место. Замок на дверце снова работает.

Повреждено стекло

Для устранения такого рода проблемы потребуется купить эпоксидную смолу.

Вариант съемного стекла в стиральных машинах встречается достаточно редко, и это немного усложняет процесс ремонта.

Снаружи скотчем наклеивается полиэтилен, чтобы не оставались щели. Повреждения, которые подлежат ремонту, закрываем лентой для армирования. Готовим смолу, заливаем ее в трещину или дырку. Через сутки полиэтилен можно снять, подтеки удалить наждачной бумагой. Как видите, сложного ничего нет.

Сломалась опора

Снимаем элемент, фиксируем. Берем гвоздь 4 мм в диаметре, отпиливаем необходимую длину. Высверливаем сквозное отверстие (3.8 мм), разогреваем гвоздь. В горячем виде его вставляем в отверстие, и через несколько минут дверцу можно установить на машину.

Сломалась ручка дверцы – как выполнить ремонт

Здесь ничего не поможет – элемент меняется новым аналогом. Необходимо выкрутить саморезы, снять старую ручку, на ее место установить новую и закрутить крепеж.

Ремонт УБЛ

Случается, что после окончания стирки люк открыть невозможно. Скорей всего, отказал замок УБЛ, работающий от электроники. В первую очередь следует проверить, есть ли в доме электричество. Если с этим все в порядке, то устройство, скорей всего, просто сломалось. Признаками его отказа работать являются следующие:

• люк не открывается после стирки;
• после активирования машины на экране появляется сигнал ошибки;
• белье загружено, но замок вы защелкнуть не можете.

Чтобы удостовериться, что причина кроется именно в устройстве, а не в управленческой плате, диагностируем его с помощью мультиметра. Если на экране прибора появится «0» или «1», значит, УБЛ действительно вышел из строя.

Как открыть дверцу в этом случае? Берем тонкую тесьму, продеваем ее между корпусной частью машины и загрузочным люком. Зажимаем оба конца тесьмы и тянем ее на себя, пока дверца не откроется.

Теперь разберемся, как выполняется ремонт УБЛ своими руками. Сдвигаем манжету, отверткой убираем крепежный хомут. Если он исполнен из пластика, достаточно будет отсоединить защелку. Выкручиваем болты, удерживающие УБЛ, закладываем резину внутрь, извлекаем замок, отсоединив провода. На его место устанавливается новый аналог, и сборка выполняется в обратной последовательности.
