Как правильно установить вытяжку на кухне, виды устройств и выбор расстояния

Инструменты и материалы, необходимые для работы

Перед началом работы нужно подготовить следующие инструменты и материалы:

• воздуховод, при необходимости дополнительные элементы;
• перфоратор. Подойдет и дрель с ударной функцией, это немного затруднит работу в случае, если стены бетонные;
• шруповерт;
• измерительная лента или рулетка;
• уровень;
• молоток;
• крепежные элементы;
• при необходимости лист гипсокартона, металлические направляющие;
• грунтовка, краска, кисть, шпатлевка и инструмент для ее нанесения.

Если дорогостоящего инструмента нет в наличии, приобретать его для монтажа одной вытяжки нецелесообразно. Многие магазины предлагают прокат оборудования на короткое время. Установка займет не более 2-3 часов, аренда дорого стоить не будет.

Оптимальные значения высоты для разных агрегатов

Высота установки вытяжки над плиткой определяется с учётом 2-х составляющих – типа варочной поверхности и конструктивных особенностей расположения оборудования для конкретной кухни. Необходимо понимать, что высоту никогда не «привязывают» к размерам воздухозаборника, комплектующим элементами или типу устройства.

Единственное исключение из правил – кухни с низкими потолками, где выдержать рекомендованное расстояние между варочной поверхностью и вытяжкой не представляется возможным.

Читайте так же:

Горизонтальные решения

Точно определить, на какой высоте устанавливать вытяжку, можно лишь при наличии данных о типе используемой кухонной плиты. Исходя из этого, и подбирается расстояние между притоком и вытяжкой. Указанный вид оборудования устанавливается с учётом целого ряда параметров (типа варочной поверхности, производительности заборного агрегата и т.п.).

Соотношение между ростом человека и высотой установки прибора

Но какое расстояние считается оптимальным по соотношению безопасности и эффективности?

Норма для каждого устройства своя, но существуют принятые стандарты, носящие преимущественно рекомендационный характер:

• расстояние между вытяжкой и конфорками газовой плиты – от 65 до 85 см;
• минимальное значение удаленности от варочной панели электрического типа – 60 см, а максимальное – 80 см.

Указанные данные справедливы лишь для аппаратов, фиксируемых строго по горизонтали.

Видео по установке агрегата горизонтального типа

Установка вытяжки своими руками. ЯСАММОГУ-ТВ

Наклонные агрегаты

Агрегат наклонного типа

При монтаже моделей наклонного типа, крайне важно, чтобы расстояние между плитой и вытяжкой соответствовало следующим значениям:

• от 35 до 45 см при работе с электрической плитой;
• от 55 до 65 см – для газовых конфорок.

В условиях реальной кухни вентиляционные аппараты принято устанавливать там, где эксплуатация будет не только эффективной, но и удобной для хозяйки. Указанные выше расстояния – экспериментально установленные значения, подтвержденные годами практики. Рассчитать их можно и самостоятельно, вот только придется учесть ряд переменных:

• площадь кухни;
• планировочные особенности помещения;
• ориентировочная площадь варочной поверхности;
• производительность и тип вытяжки;
• рост членов семьи, домохозяйки.

Если не соблюдать установленную дистанцию и повесить агрегат слишком низко, существует высокая вероятность того, что устройство будет функционировать в условиях постоянного нагрева. А это чревато преждевременным выходом из строя верного помощника. К тому же, если вытяжка установлена слишком низко над электрической плитой, пользоваться ей будет просто неудобно.

Видео по установке агрегата наклонного типа

Установка (монтаж) наклонной вытяжки KRONA на кухне. Полный процесс.

На основе десятилетий практической эксплуатации специалисты сформировали собственные рекомендации, касающиеся того, на какой высоте вешать вытяжку. Есть негласные правила для агрегатов, размещаемых над основанием газовой горелки. Они указываются в пользовательской инструкции или рекомендациях по монтажу, которые прилагаются к каждой модели вытяжного агрегата.

Вот лишь несколько примеров:

1. 1.
   Изделия от компании Bosch традиционно считаются одними из самых качественных на рынке. Средняя мощность агрегатов составляет 650 м3/ч. Повесить вытяжку указанной производительности лучше на расстоянии 65 см от поверхности конфорок.
2. 2.
   Решения, выпускаемые брендом Shindo, характеризуются надёжностью и доступностью. В большинстве своем речь идёт о горизонтальном устройстве средней мощности. Средняя производительность аппаратов – 450-500 м3/ч. Кухонная вытяжка монтируется на высоте 75 см над электроплитой. Над открытым пламенем горелки устройство не должно находиться.
3. 3.
   Продукция отечественного бренда Сатурн не может похвастаться высокой мощностью, но в то же время производительности в 240-300 м3/ч будет достаточно для среднестатистической хозяйки. Рекомендуемое расстояние до вытяжки – 75-80 см от конфорки.

Какую продукцию покупать и от какого бренда – решать только вам, но в плане высоты монтажа агрегаты практически идентичны. Следует отметить, что расстояние от поверхности газовой плиты до вытяжки определяют по ряду важных требований:

• удобство в процессе эксплуатации;
• нивелирование вероятности самовозгорания (в особенности, если рядом находятся столы с другими бытовыми устройствами);
• эффективный забор грязного воздуха над плитой, печкой.

Учитывая перечисленные требования, можно утверждать, что наиболее безопасная и приемлемая величина расстояния от варочной поверхности к вытяжке находится в пределах 70-90 см.

Требования к высоте установки

Высота вытяжки над плитой – требование, которое необходимо строго соблюдать. Это расстояние отличается для газовых, электрических и индукционных плит. Играет роль модель вентиляционной системы – у прямых конструкций и наклонных моделей расстояние до конфорок печки должно быть разным.

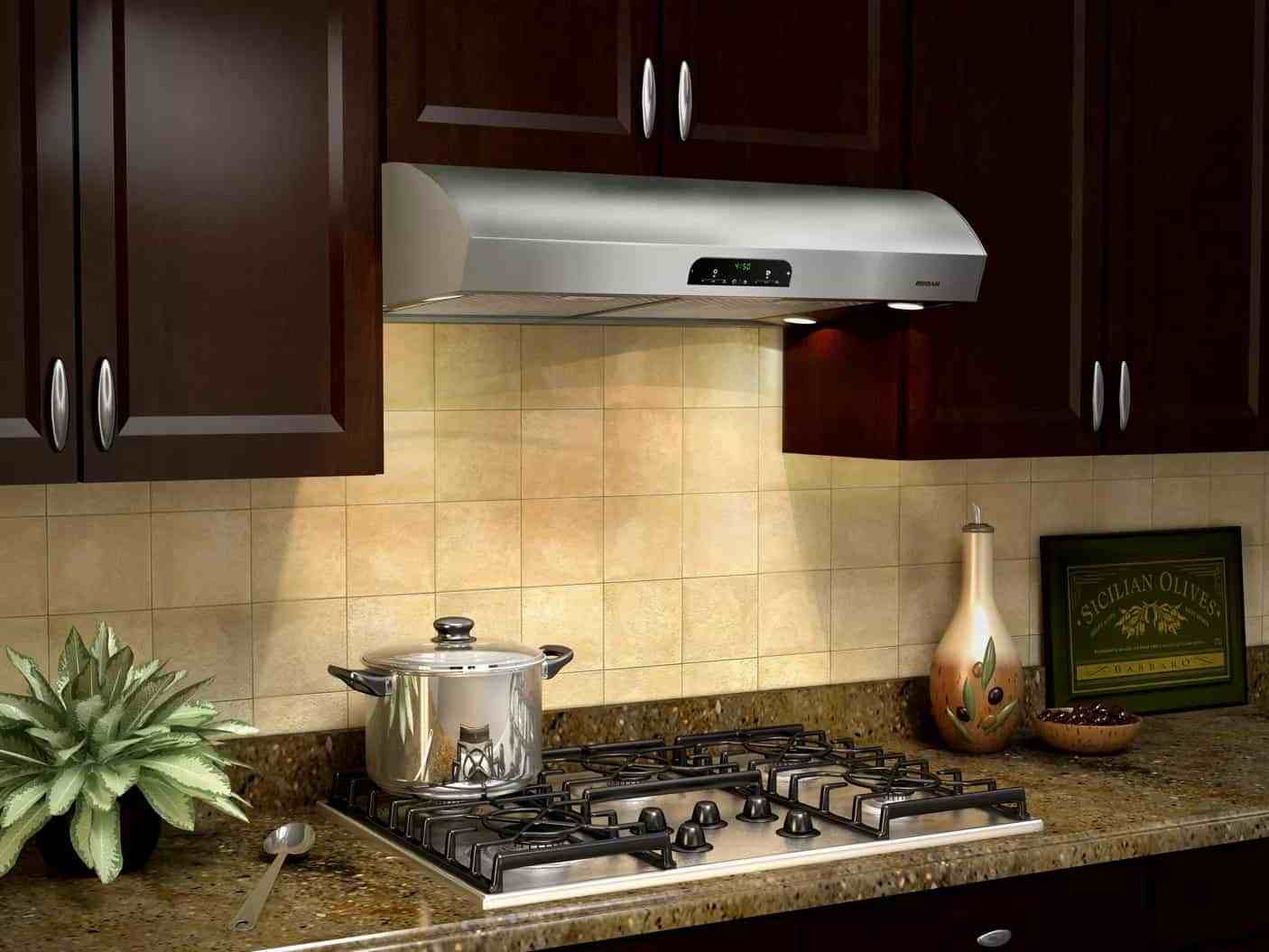

Расположение над газовой плитой

Высота фиксации прямой купольной вытяжки над газовой плитой равняется 75-85 см. Точная цифра зависит от мощности конструкции и роста владельца.

В современных квартирах все чаще используются наклонные системы вентиляции. Они имеют более эстетичный вид и занимают меньший объем. Для них расстояние разрешается несколько меньше – от 65 до 75 см над варочной поверхностью.

Точные показатели производители вытяжек обычно указывают в инструкции. Если верхний край плиты находится слишком низко от пола, учитывают рост пользователя.

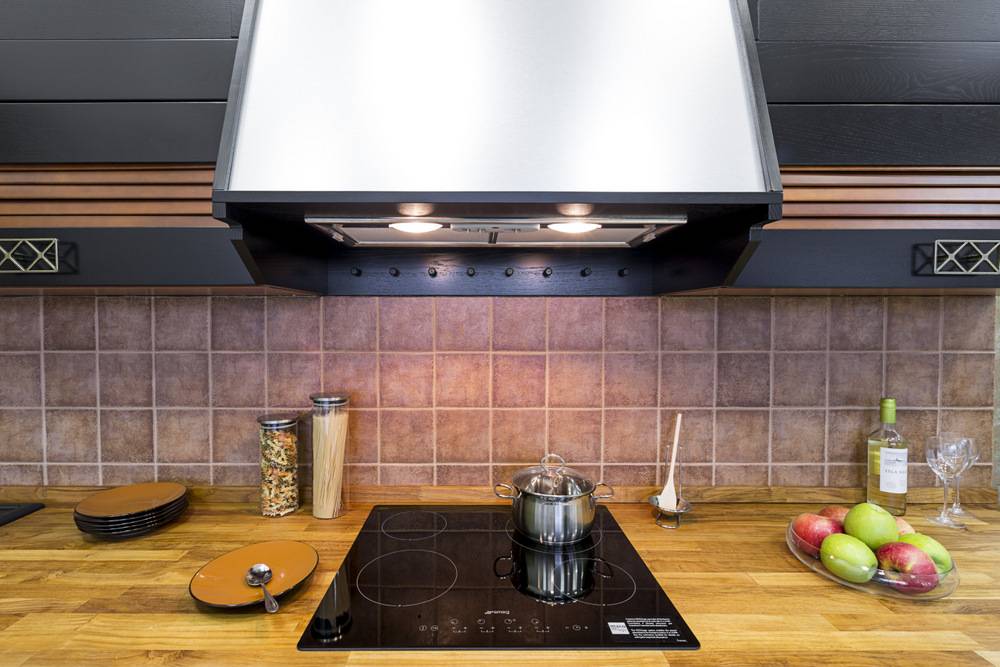

Установка над электрической плитой

Электрические и индукционные плиты допускают более низкое расположение вентиляции. Эти модели безопасны в использовании, так как здесь нет открытого пламени. Для прямых систем высота вытяжки над электрической плитой составляет 65-75 см. Для наклонных конструкций она еще меньше – от 35 до 45 см.

Для малогабаритной кухни в городской квартире оптимальной будет встроенная или плоская модель. Такие конструкции занимают меньше места и имеют невысокую цену.

Учитываются также размеры электроплиты. Площадь фланца должна быть одинаковой или немного больше габаритов варочной панели. В противном случае на поверхности мебели и подвесных потолках будет собираться копоть.

Почему важно соблюдать нормы высоты?

Правильная установка вентиляции по высоте обеспечит ее длительную работу, эффективное очищение воздуха от гари, частичек жира и запахов. Если конструкция подвешивается на меньшем расстоянии, возникают следующие проблемы:

• при открытом пламени могут загореться или оплавиться пластиковые детали;
• готовить пищу в таких условиях будет неудобно;
• конструкция будет выглядеть громоздко и неэстетично.

Высота вытяжки над электрической плитой сказывается на расположении розетки. Ее обычно монтируют на несколько см выше вентиляционного раструба. Можно закрепить на 15-20 см выше нижнего края навесных шкафчиков кухонного гарнитура. Поскольку над центром плиты будет проходить вытяжной канал, розетку смещают вправо или влево на 20-30 см.

Правильная установка кухонной вытяжки своими руками

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи. Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф

После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды

Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

Шаг	Этап	Описание
1	Подготовительные работы	Найдите нужный инструмент и подготовьте поверхность к работе.
2	Проверка комплектации	Достаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу.
3	Разметка	При помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы. В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов.
4	Крепление системы	Если вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры. Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту. Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная.
5	Монтаж воздуховода	Один его конец присоединяется к переходнику, а второй – к вентшахте.
6	Подключение к электропитанию	Для подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом. Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление.

Процесс монтажа пошагово

При монтаже вытяжной системы принимают во внимание ряд факторов, в том числе и максимальное и минимальное расстояние от вытяжки до варочной поверхности, дистанцию до вентиляционного отверстия и розетки, трассировку воздуховода, размеры оборудования и т.д. К монтажным работам можно приступить после определённой подготовки, и только после выполнения всех должных подготовительных действий заняться непосредственно монтажом

Разберём пошагово действия при монтажных работах.

Подготовка к установке

В процессе подготовки к монтажу необходимо определиться с местом установки оборудования, вымерять расстояния до плиты, вентиляции и электрической розетки, наметить трассу прокладки трубы воздуховода (актуально только для прямоточных систем). Прокладывать воздуховод нужно таким образом, чтобы его длина была минимальной. После промеров и расчётов понадобится собрать все необходимые для работ инструменты и материалы. Состав комплекта может отличаться для различных моделей и условий монтажа, но обычно в него входит следующее:

• трубы воздуховода (только для прямоточных или комбинированных систем);
• крепёжные элементы (шурупы, хомуты и т.д.);
• герметик;
• перфоратор, шуруповёрт;
• рулетка, уровень, маркер.

Установка оборудования

Для начала необходимо произвести разметку, обозначить места, где будут установлены крепёжные элементы. Обычно данный процесс описывается в инструкции, что входит в комплект поставки оборудования. Нередко там же прилагается и шаблон, который существенно упрощает процесс разметки. После предварительной разметки можно устанавливать вытяжку.

При монтаже устройства в квартире необходимо, прежде всего, ориентироваться на информацию в инструкции от производителя. Как правило, процесс монтажа несложен. Сначала в отмеченных местах высверливаются отверстия под крепёжные элементы, затем устанавливается крепёж, после чего можно повесить вытяжку над газовой плитой или электроплитой. Модели встраиваемого типа собираются непосредственно в элементе кухонного гарнитура, обычно в специальном отсеке, в шкафу. После сборки шкаф устанавливают на место. Иногда монтаж ведётся в уже установленной мебели, всё зависит от конкретных условий.

Подвод к вентиляции

В качестве воздуховода используются трубы из гофрированного алюминия или же пластиковые трубы. Гофрированные недороги, их проще монтировать, но при этом они довольно быстро загрязняются, причём очистить от грязи гофрированную поверхность совсем непросто. Впрочем, такие трубы можно поместить в короб. Пластиковые трубы обладают гладкой поверхностью, которую легко очищать от пыли и прочих наслоений. К тому же такие воздуховоды меньше шумят.

Установка воздуховодов осуществляется после установки основного оборудования. При прокладке воздуховода желательно обеспечить наименьшее количество его изгибов и наименьшую его длину. Стык трубы с вентиляционным отверстием при необходимости герметизируется силиконовым герметиком, но чаще применяются крепёжные элементы-защёлки.

На каком расстоянии должна устанавливаться вытяжка

Санитарная норма и технический паспорт на оборудование определяют расстояние от газовой плиты до вытяжки – минимум 65 см. Это норматив завода-изготовителя. Максимальное расстояние от газовой плиты до шкафа со встроенной вентиляцией – 85 см, при этом оно носит рекомендательный характер. Его можно увеличить, поставив более мощное оборудование, и тем самым обеспечить полную очистку воздуха.

Рекомендуемые дистанции

Минимальное расстояние от вытяжки до плиты с электрическими горелками, без открытого пламени, меньше на 5 см. Способ фильтрации: рециркуляция или с выводом в вентиляцию, на установленные нормы нижней горизонтали это не влияет.

Встроенные горизонтальные модели устанавливаются на расстоянии, какое предусмотрено для настенных и подвесных моделей, а именно: от электроплит – минимум 60 см, от газовых – 65 см.

Схема расположения воздушного фильтра по нормам

Необходимо учесть

Чтобы правильно рассчитать расстояние от варочной панели до воздухозаборника, необходимо учесть:

• мощность;
• тип оборудования;
• расположение воздухозаборной плоскости – наклонное или горизонтальное;
• вид печки;
• рост хозяйки.

На каком расстоянии вешать над плитой воздушный фильтр для кухни, зависит от мощности вытяжки. При установке маломощных моделей циркуляционного типа выдерживают минимально допустимую дистанцию. Они подходят для кухни до 10 м2.

Основные нормы и правила

Каминные вытяжки можно подвесить выше, чем рекомендуют нормы. Такие модели отличаются большой площадью забора воздуха, высокой производительностью и мощностью. Они имеют 4 вентилятора, которые прогоняют воздушный поток через фильтры и выводят его в вытяжной канал. При этом очистка кухни любого размера и совмещенной с ней столовой осуществляется качественно. Не только над печкой, но и со всего помещения воздух с копотью, жиром и паром выводится в вытяжную систему.

Установки рециркуляционного типа фильтруют воздушные массы и возвращают их в очищенном виде обратно в кухню. Они подходят для небольших помещений, в которых трудно обеспечить приток воздуха извне. На самом деле, на фильтрах остаются только механические примеси и вода. Углекислый газ возвращается обратно. Уровень кислорода в воздухе остается низким.

Перед выбором модели воздушного фильтра следует учесть размеры кухни. Также необходимо правильно определить его местоположение

При этом важно, на каком расстоянии от плиты устанавливается оборудование для вентиляции. Мощность устройства определяется объемом воздуха в комнате, где оно установлено

Варианты и нормативы

Расположение нижней горизонтали устройства подбирается минимальное для имеющейся варочной панели.

Объем большого помещения требует мощного оборудования. Устройство вентиляции на кухне вешается на максимальном удалении от поверхности печки, рекомендованном в техническом паспорте данной модели.

Нормативные размеры

Для удобства пользования оборудованием установка вытяжки на кухне производится с учетом роста хозяйки. Передний край панели не должен касаться головы, когда человек наклоняется над готовящейся на плите едой. Не стоит и очень высоко вешать вытяжку над плитой, достаточно на уровне поднятой полусогнутой руки. Во время приготовления пищи можно легко, не отвлекаясь, переключать режимы вентиляции.

Специалисты по эргономике рекомендуют располагать вытяжку с учетом роста того, кто больше всех стоит возле плиты. Они рассчитали наиболее удобный размер фильтрующего устройства от пола нижней панели на расстоянии: рост человека минус 35 см. Не следует нарушать нормы, установленные ГОСТом, они основаны на безопасной работе оборудования.

Смотрите ниже полезное видео на данную тему.

Самостоятельная установка

Вытяжка не самый сложный прибор, поэтому при наличии небольшого опыта и набора необходимых инструментов, ее вполне реально установить своими руками. Самостоятельный монтаж – отличная возможность сэкономить на услугах специалистов.

Монтаж вытяжки, прикрепленной к днищу шкафа

Подвесные модели крепятся непосредственно к нижней полке шкафа. Установка несложная, монтаж осуществляется с помощью саморезов и шуруповерта. Поскольку подведения воздуховода к рециркулярному устройству не требуется, установка заканчивается его подключением к электросети.

Монтаж вытяжки в подвесном шкафу

Самостоятельное встраивание вытяжки в шкаф требует наличия определенных столярных навыков. Для нового гарнитура устройство приобретается на этапе проектирования мебели. Чтобы оно подошло в уже эксплуатируемый подвесной шкафчик, необходимо чтобы размеры вытяжки соответствовали внутренним габаритам корпуса.

Для работы потребуется:

• электролобзик, можно также воспользоваться ручным;
• ножовка для дерева;
• карандаш;
• отвертка (лучше шуруповерт);
• шило;
• строительный угол, рулетка;
• струбцины.

Этапы монтажа:

• Прежде всего нужно освободить корпуса от фасадов, причем не только конкретный шкаф для вытяжки, но и соседние ящики. Далее снимаем шкаф и скрепляем примыкающие к нему корпуса между собой струбцинами. Не пропускайте этот пункт – ящики могут упасть и получить повреждения.
• Откручиваем нижнюю полку, прикладываем ее к верхней плоскости вытяжного устройства. Намечаем контур воздуховода и отверстия для выведения провода с вилкой для подключения прибора к сети. Вырезаем размеченные отверстия.
• Вставляем вытяжку в корпус и отмечаем верхние границы устройства. По намеченным линиям крепим нижнюю полку. В ней просверливаем 4 отверстия.

Закрепляем вытяжку внутри шкафчика и устанавливаем воздуховод. Соединяем с его помощью вентиляционное отверстие и систему. Устанавливаем полки и фасады. Стоит проверить работоспособность оборудования еще до установки фасадов.

Монтаж вытяжки с воздуховодом

Процедура установки подобной вытяжки включает в себя:

• фиксацию вытяжки;
• разработку схемы воздуховода и электропроводки;
• примерка короба;
• монтаж короба с помощью герметика.

Воздуховод собирают из пластикового короба или выполняют из алюминиевой гофры. Первый вариант прочнее, эстетичнее и надежнее. Поэтому стоит отдать ему предпочтение. Пластик легко пилится и соединяется специальными элементами. Дополнительную прочность соединениям придают с помощью герметика. У гофры также есть свои преимущества – ее гибкость позволяет уложить воздуховод по изогнутой траектории.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Монтаж металлического воздуховода

Открытая гофрированная труба не всегда вписывается в интерьер, поэтому следует заранее предусмотреть, как ее скрыть. Можно зашить ее в конструкции из гипсокартона на потолке или устроить короб. При этом следует помнить о том, что в трубе будут скапливать загрязнения, и ее периодически придется менять.

Сделанная вытяжка на кухню своими руками обеспечит доступ в укромные уголки и облегчит уборку.

Монтаж воздуховода следует проводить, определив наиболее прямой путь к вентиляционной шахте, не допуская перелома трубы. В таком порядке проводятся работы при установке настенной, встроенной или телескопической наклонной вытяжки:

1. Выбрать трубу диаметром, соответствующим размеру выходного отверстия.
2. Максимально растянуть трубу для уменьшения шума.
3. Отрезать гофру с небольшим запасом для крепления.
4. Надрезать края и загнуть их наружу.
5. Зафиксировать с помощью хомута на патрубке.
6. Протянуть трубу через вырезанные отверстия.
7. Крепление гофры вытяжки к вентиляционной шахте при помощи специальной решетки, которая крепится на место отверстия в шахте.

Вентиляционный канал нельзя перекрывать полностью. Для этого решетки имеют не только отверстие для воздуховода, но и специальный антивозвратный клапан, установленный для обеспечения циркуляции воздуха.

Имеет право на жизнь и самодельная вытяжка для кухни. Если размеры отверстия не позволяют установить готовую решетку, можно установить дополнительный короб, сделанный с двумя отверстиями и клапаном – хлопушкой. Хлопушка изготавливается из легкой алюминиевой или жестяной пластинки и удерживается тонкой пружинкой. Когда работает вытяжка и воздух проходит под давлением, клапан поднимается и обеспечивает его выход. При выключении вытяжки, заслонка опускается и открывается отверстие для естественной вентиляции.

Обратный клапан для воздуховода

Встраиваемый обратный клапан используется при выводе воздуха на улицу. В наружной стене просверливается отверстие, устанавливается решетка с обратным клапаном. Он будет перекрывать доступ холодному воздуху с улицы при неработающей вытяжке. Присоединение воздуховода выполняется по общим правилам.

Пример инструкции по монтажу кухонной вытяжки

Рассмотрим первую инструкцию из попавшихся на глаза. Прибор называется LC958WA60. Выпускается компаний Siemens. Агрегат производительностью 820 кубических метров превзойдет по способностям возникающие запросы жильцов многоквартирного дома. Стандарты предписывают обновлять воздух в кухне 10 раз за час. При площади 12 квадратных метров и высоте 2,5 метра получаем необходимую производительность 300 кубометров час. Параметр оборудования превышает потребность в 2 с лишним раза.

Оставим спешку. Теоретики посчитали, что поворот воздуховодов на 90 градусов снижает производительность на 10%. Монтаж рекомендуется вести гофром без крутых изгибов. Однако для описанной стильной вытяжки гофр станет ущербным вариантом, если не применить навесной потолок, над которым произвести монтаж.

Высота кухонной вытяжки LC958WA60 составляет 65 см, причем 9 см приходится на пирамидальный зонт. Выше идет шкаф, причем телескопический. Верхний сегмент устанавливается особым образом, когда система не работает на рециркуляцию. Располагается, перекрывая решетку, прорезанную в боковине нижней секции шкафа для вытяжки. Для результата вставим его на 13 см либо в основание. Высота верхней секции над нижней не меньше 45 см. Монтаж предусматривает круглые воздуховоды, что является типичным решением.

В инструкции указано, какая высота вытяжки над плитой выдерживается:

1. Для электрической плиты – 55 см.
2. Для газовой варочной панели – 65 см.

Это чуть ниже среднего на 5 см. Не сложно догадаться, что над газовой плитой выдерживается большее расстояние из-за сильных горячих конвекционных потоков. Просто испортят оборудование, если высота установки вытяжки меньше указанной. Удалять зонт от кастрюль на значительное расстояние не рекомендуется, в последнем случае подавляющая часть жиров и ароматов пройдет мимо портала и останется на кухне.

В комплекте идет пара фильтров, традиционные:

• жироулавливающий;
• угольный.

Первый борется с жирами, второй занимается запахами. Установлены в таком порядке, что воздух сначала проходит через жироулавливающий фильтр. Изделие по мере загрязнения моют. Потом агрегат снова используют в составе кухонной вытяжки. Несоблюдение правила ухудшает работу оборудования, приводя к пожару.

Угольный фильтр расположен позади жироулавливающего и не подлежит восстановлению. Его придется менять раз в полгода. Основана работа аксессуара на активированном угле. Даже при отведении воздуха наружу через систему вентиляции фильтры непременно нужны. Иначе в скором времени воздуховоды станут превосходной средой для размножения бактерий и микробов, сопровождаемой неприятными ароматами.

Как установить встраиваемую вытяжку?

Встраиваемая вытяжка отличается от купольной только дизайном. Технические характеристики у этих моделей похожи. В купольной конструкции верхняя часть носит только декоративный характер. Встраиваемая же конструкция почти незаметна в шкафчике. Чтобы повесить такую вытяжку, нужно подготовить шкаф, подходящий по размерам. Сначала его крепят к стене на нужном расстоянии от варочной поверхности. После этого монтируют и само оборудование для циркуляции воздуха.

Далее описан подробный процесс установки:

1. Сначала нужно демонтировать дно шкафчика и полки, если они есть. Когда дно будет извлечено, конструкция станет менее жесткой. Чтобы сделать ее крепче, можно использовать металлические уголки.
2. В потолке шкафа вырезать отверстие, подходящее под размер воздуховода. Обычной пилой делать это будет сложно и долго, лучше использовать лобзик.
3. Закрепить устройство в шкафу саморезами.
4. Закрепить шкаф на стене с помощью дюбелей и саморезов.
5. Соединить воздуховод с вытяжкой и отверстием вентиляции.
6. Подключить оборудование к электросети, проверить его исправность.

При необходимости можно закрыть гофру декоративной панелью или спрятать ее в шкафчике.

Монтаж своими руками — основные шаги

Для тех, кто привык самостоятельно выполнять ремонтные и монтажные работы, можно установить систему вентиляции, пройдя три этапа работы:

Первый шаг

Первый шаг предполагает подготовку помещения к началу работ. Если на месте установки отсутствует вентиляционное отверстие, то необходимо его сделать.

После того, как отверстие подготовлено, необходимо приступить к непосредственному крепежу вентиляционной системы. Особенности установки зависят от вида монтируемой вытяжки

Важно сделать это качественно, чтобы в процессе эксплуатации не было недоразумений

Второй шаг

Если в корпусе установки недостаточно отверстий для крепления, можно их сделать самостоятельно. Закончив установку, можно переходить к подключению к центральной вентиляционной системе.

Следует помнить, что для налаженной работы необходим канал отведения воздушных масс и стабильное электроснабжение.

Качественное проведение соединительных работ позволит системе работать длительное время без сбоев. Однако, на этом работы по установке не закончились. Осталось запустить систему и облагородить ее внешний вид.

Третий шаг

Завершив работы, необходимо проверить качество сборки, для этого необходимо проверить все режимы работы устройства в тестовом режиме.

Включается подсветка, измеряется уровень шума, который должен соответствовать показателям, указанным в прилагаемой инструкции. При соблюдении всех нормативов, можно использовать устройство, не страшась его поломки.

Не всегда достаточно лишь установить систему: если устройство расположено на довольно большом удалении от входа в шахту центральной системы, то соединение нужно замаскировать, чтобы из-за него не пострадал интерьер помещения.

При большом расстоянии, это может стоить довольно дорого, поэтому стоит учесть дизайн маскировки перед планированием затрат.

Монтаж встраиваемой вытяжки

Теперь поговорим о том, как установить кухонную вытяжку встраиваемого типа. Сделать это чуть сложнее, потому что приходится заниматься прокладкой воздуховода, стыковкой его с вентиляционной системой и вытяжкой, проделыванием отверстий в подвесном шкафу. До начала установочных работ нужно убедиться в исправной работе устройства очистки воздуха, подключив его к электрической сети и проверив все функции. Снимать с вытяжки защитную пленку желательно после окончания процесса монтажа.

Вырезаем в шкафу отверстия под воздуховод

Как устанавливается вытяжка на кухне – поэтапный процесс:

1. На дне шкафа, которое обычно немного утоплено, при помощи карандаша намечаются места для сверления отверстий. Для этого замеряются расстояния между местами креплений на вытяжке и переносятся в таком же масштабе на днище. Дополнительно намечается входное и выходное отверстия под воздуховод. Затем при помощи электрического лобзика и перфоратора на отмеченных местах делаются вырезы;
2. Перед установкой вытяжки в шкаф на ее выходное отверстие крепится фланец с антивозвратным клапаном.
3. На фланец сверху одним концом надевается воздуховод (приобретается отдельно). Он может быть как гофрированным, так и пластиковым. Предварительно места стыковки промазываются герметиком. Для лучшей фиксации воздуховода его закрепляют хомутом, который приобретается отдельно. В отверстие под воздуховод заводится гофрированный шланг, после чего при помощи саморезов, поставляемых в комплекте, вытяжка стыкуется с дном подвесного шкафчика. Для уменьшения шума устройства во время работы между ним и шкафом прокладывается изоляционный материал;
4. На вентиляционное отверстие, ведущее на улицу, крепится вентиляционная решетка. К ней присоединяется второй конец воздуховода, стыки предварительно промазываются герметиком. При прокладке канала следует помнить, что чем меньше стыков у него будет, тем лучше. В этом случае шум вытяжки будет меньше, а производительность на порядок выше.

В отверстия вставляем нашу трубу воздуховода

В зависимости от конструкции встраиваемой вытяжки процесс монтажа может несущественно отличаться.

После монтажа вытяжки ее следует подключить к электрической сети. Для этого нужно смонтировать новую розетку, запитать ее от щитка, поставить на линии автоматический выключатель для предотвращения поражения электрическим током жителей, после чего можно пользоваться электрическим прибором. Теперь вы знаете, как установить кухонную вытяжку встраиваемого типа.

Подводим трубу воздуховода до вентиляционной шахты
