Ремонт СМА «Индезит»: подготовительные работы
Перед тем как поменять подшипник барабана или выполнить другую работу, связанную с разборкой бака, придется полностью разобрать машинку. Поэтому заранее освободите место для такой масштабной работы. Лучше всего это делать в гараже или другом нежилом помещении. В крайнем случае подойдет и кухня, только учитывайте, что технику нужно выдвинуть в центр комнаты, чтобы было удобно подобраться к любой панели.
Также вам понадобятся такие инструменты:
- набор шлицевых и крестовых отверток;
- торцевые ключи;
- молоток;
- пассатижи;
- шестигранник;
- дрель;
- ножовка по металлу.
Дополнительно подготовьте клей-герметик, тряпки и емкости для воды. Хотя стиралка отключается от водопровода, в шлангах и патрубках остается вода. Не спешите заранее покупать детали для замены, лучше достаньте старые элементы и пойдите с ними в магазин. Так вы точно не прогадаете с выбором.
Переходите к следующему этапу.

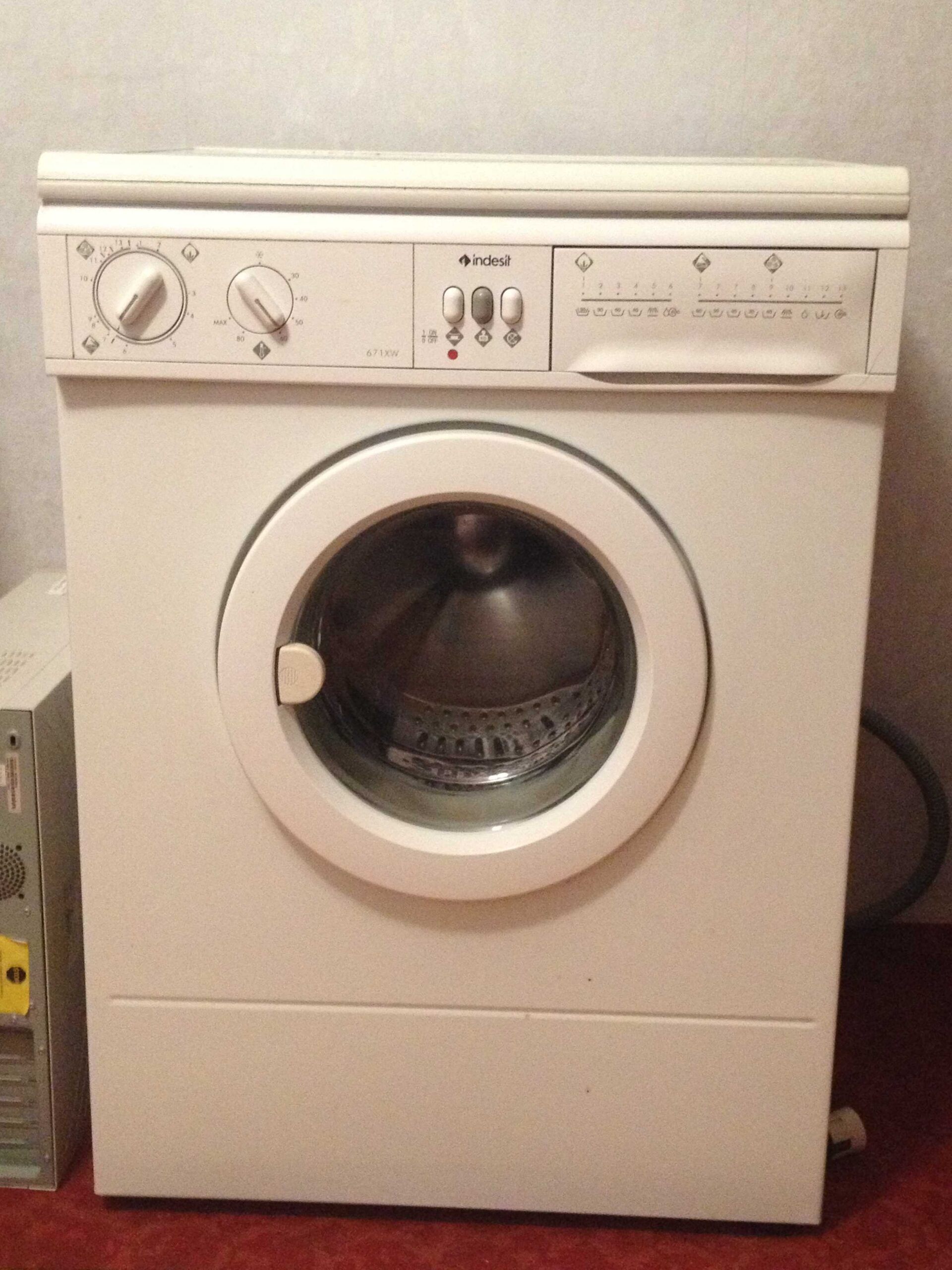

Как снять барабан
Существует очень много марок стиральных устройств. Самыми известными считаются: LG, Samsung, Whirlpool, Indesit, Zanussi, Bosch, Kaiser. У каждой из них присутствуют особенности в конструкции, но основные элементы, а также их расположение, почти не отличаются. По этой причине порядок действий при разборке будет примерно одинаковым.
Снятие креплений
Снятие барабана, а также другие работы по ремонту агрегата, начинаются с верхней панели. Как правило, болты для крепления последней располагаются с задней стороны. Но случается, что их находят по бокам.
Задняя панель снимается после выкручивания винтов, которые ее удерживают. Чтобы отделить приводной ремень, нужно аккуратно прокрутить колесо шкива в направлении по часовой стрелке.
Крепление приборной панели выполнено винтами, которые находятся в нише лоточка для моющих средств.
Перед демонтажем передней крышки убирается дверца люка, отсоединяется резиновая манжета. Затем, после выкрутки нескольких фиксирующих винтов, аккуратно снимается передняя панель.
Отсоединение деталей
Для освобождения верхней части бака, необходимо извлечь патрубок, противовес, клапан для забора воды, прессостат.
В нижней части снимается ТЭН, двигатель, сливной патрубок, нижний противовес, амортизаторы. В большинстве устройств ТЭН расположен под баком. Для его снятия отсоединяются контакты и выкручивается гайка, имеющая центральное местоположение.
Отвинчивание «камней» выполняется очень осторожно, чтобы случайно не уронить их на корпус стиральной машины или ноги. Чтобы извлечь электродвигатель, с него требуется убрать фишку питания, проводку для заземления, и только тогда откручивать болты крепления (обычно четыре)
Для снятия сливного патрубка и амортизаторов машину располагают на боку. С помощью клещей извлекается хомут, и патрубок отсоединяют от насоса. Только тогда выкручивают крепления амортизаторов, а бак освобождают от крюков. Для демонтажа патрубка ослабляются и снимаются хомуты, которые его удерживают
Чтобы извлечь электродвигатель, с него требуется убрать фишку питания, проводку для заземления, и только тогда откручивать болты крепления (обычно четыре). Для снятия сливного патрубка и амортизаторов машину располагают на боку. С помощью клещей извлекается хомут, и патрубок отсоединяют от насоса. Только тогда выкручивают крепления амортизаторов, а бак освобождают от крюков. Для демонтажа патрубка ослабляются и снимаются хомуты, которые его удерживают.
Выполнив все вышеописанные процедуры, бак можно вытащить из корпуса стирального агрегата.
Вынимать бак одному будет непросто. Эту процедуру лучше выполнить с напарником. Один человек должен нейтрализовать пружины, а другой – достать бак. К тому же, следует быть очень осторожным, так как деталь тяжелая, ее легко уронить.
Вытаскивание барабана
Извлечь барабан из «остатков» бака возможно только после выкрутки (гаечным ключом) и снятия шкива. Затем болт, который удерживал шкив, вернуть на начальное место (до упора). И наконец, выполняя легкие удары молотком по валу, выстукать барабан из бака.
Если стиральное устройство будет собираться обратно, то рекомендуется тщательно проверить целостность подшипников, по необходимости заменить. Следует в обязательном порядке установить новый сальник, обработать его смазкой.
При капитальной разборке стиральной машинки нужно проверить все ее детали на работоспособность. Обыкновенный тестер поможет оценить состояние всей электроники. Полезен будет и визуальный осмотр. Непременно следует приглядеться к ТЭНу: при наличии накипи его рекомендуется почистить или заменить.
Лицевая панель и блок управления
После снятия крышки открывается доступ к двум винтам, удерживающим переднюю панель. Они выкручиваются всё тем же способом при использовании фигурной отвёртки, удаляется винт в верхней плане над проёмом для лотка. Далее, необходимо быть аккуратным, потому что к плате подведены провода и подключены разъёмом. Идут они к блоку управления, который расположен сзади машины со спины в левом нижнем углу. Честно говоря, это совсем неудобное место, потому что если присутствует течь воды, то со шкива она разбрызгивается в разные стороны и попадает как раз на этот блок.
Чтобы вытащить блок управления, можно просунуть руку через люк в задней стенке. Двигатель откручивается при помощи накидного рожкового ключа и головки на 10. Разъём с проводами легко снимается, надавив на стопор, точно так же легко снимается и ремень со шкива, так как он не имеет ручейков.
Тут же над двигателем расположен ТЭН. Он вставлен в бак и прижат гайкой на 8, отверстие уплотняется специальной манжетой. Предварительно следует аккуратно снять фишки, подводящие питание к спирали, и провода, идущие к термодатчику.
Дополнительные устройства
В конструкции стиральной машины имеется воронка для набора воды в бак и прессостат, контролирующий уровень воды. Чтобы демонтировать барабан, прежде следует удалить эти компоненты. Прессостат закреплён при помощи пластмассового зажима и удерживается в прорезе на боковой стенке. К нему присоединён шланг диаметром 8 мм при помощи самозажимного хомута, идущего от бака.
Чтобы вытащить заливную воронку из стиралки, необходимо первым делом отвинтить заднюю крышку, которая центрирует заливное входное отверстие для воды. Тут же подходят тонкие провода от блока управления, которые управляют клапанами подачи воды. От воронки идёт гофрированный шланг, прикреплённый к ней при помощи резиновой петли.
Вертикальное положение барабана
Стиральные машины с вертикальной загрузкой проще в эксплуатации и ремонте. Барабан в такой машине закреплен всего в двух местах. Разбирать подобную машину нужно следующим образом.
Для начала нужно открутить все саморезы, на которых держатся передняя и задняя стенки машинки. Далее правую боковую панель нужно сдвинуть назад, а потом снять.
Затем отсоединяются все провода, которые идут к барабану, откручивается винт, который удерживает вал, приводящий барабан в движение. Те же самые действия следует проделать и с левой стороны. После того, как сделаны все вышеописанные действия, необходимо убедиться, что все от барабана отсоединено, и доставать сам барабан.
Совет: во время разборки стиральной машины можно делать фото, чтобы потом не запутаться в деталях.
Зачастую причиной поломки стиральных машин является износ подшипника, после того как барабан вытащен, не лишним будет осмотреть этот самый подшипник. И при необходимости заменить его.

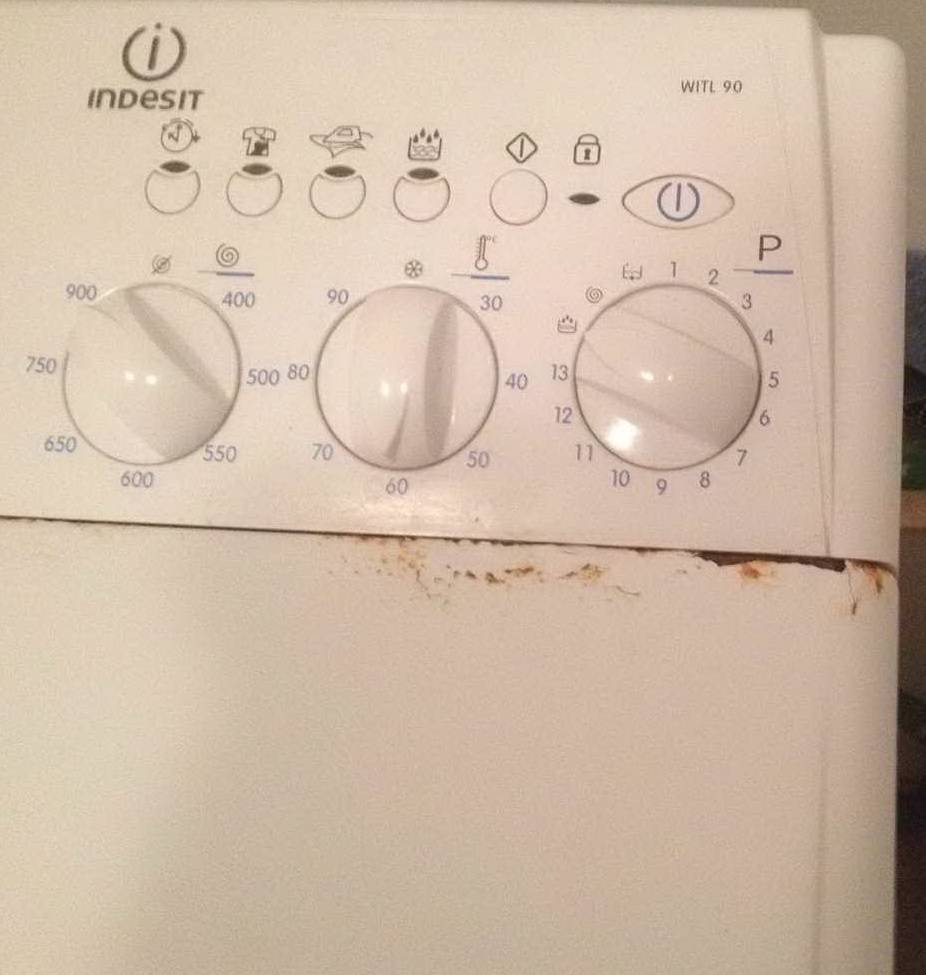

Можно ли снять верхнюю крышку
Лишь на некоторых моделях снять крышку практически нереально (в домашних условиях по крайней мере). Во всех остальных случаях, все получиться, если выполнять рекомендации по методологии проведения работ.
Вы можете самостоятельно снять верхнюю крышку машинки.
Разбить работу можно на несколько этапов:
- Подготовительный. На этом этапе проводиться все необходимые манипуляции, перед началом основных работ.
- Демонтаж. Собственно, это и есть самая сложная часть задачи. Но в любом случае она выполнима.
- Сборка. После устранения неполадок наступает финальный этап.
Снятие крышки поможет разобраться во многих неисправностях машинки.
Снятие крышки может понадобиться, например, для починки поломки дверцы или определения иных неполадок. Для начала следует разобраться с тем, какие инструменты понадобятся и что нужно сделать в самом начале, перед выполнением демонтажных работ.
Многие машинки начинают портиться от плохого ухода за ними.
Какие инструменты нужны
Безусловно, классические модели разных производителей могут иметь схожесть между собой. Например, зная как открыть крышку стиральной машины Аристон, схема действий по Индезит будет схожей. В любом случае, без инструментов не обойтись.
Используйте профессиональные инструменты для ремонта техники.
Вам понадобятся:
- набор рожковых ключей (диапазон от 8 до 18 мм);
- головки и вороток;
- пасатижи;
- отвертка со сменными насадками (крестовая и шлицевая);
- торцевые ключи (набор, потому, что размеры могут отличаться);
- молоток с резиновой обивкой;
- мультиметр;
- ножовка с полотном по металлу;
- маркеры или фломастеры для нанесения меток;
- шило.
Осуществляйте ремонт машинки аккуратно.Позаботьтесь заранее, чтобы у вас были в наличии все необходимые инструменты.
Подготовка к работе
Когда инструменты готовы к работе, можно переходить к следующему, подготовительному этапу. Для начала нужно выполнить несколько простых правил безопасности.
Наиболее часто отсоединение верхней крышки стиральной машинки Индезит, выступает первым этапом ремонта изделия.
В том числе:
- обесточьте машинку (выдернуть шнур из розетки, так как простое отключение кнопкой не обеспечит безопасность);
- немного отодвиньте технику от стенки, чтобы обеспечить беспрепятственный доступ к ней;
- отключите шланги (обычно выкручиваются без дополнительных инструментов, пальцами);
- расчистите рабочую зону.
Все работы следует выполнять в специальных перчатках.
Само собой разумеется, что барабан стиралки должен быть пуст. На начальном этапе снимается панель управления. Без выполнения этого условия крышку снять не удастся.
Соблюдайте технику безопасности!
Разберем не торопясь
Спешить при разборке стиральной машины не стоит, так как спешка здесь только навредит делу. Поскольку придется практически полностью разобрать машину, а вы, скорее всего, делайте это в первый раз – будьте аккуратны и следуйте нашей импровизированной инструкции пошагово:
- Установите машину в удобное положение, чтобы к ней можно было подойти с любой стороны. Если нужно – перенесите её в просторную комнату или гараж.

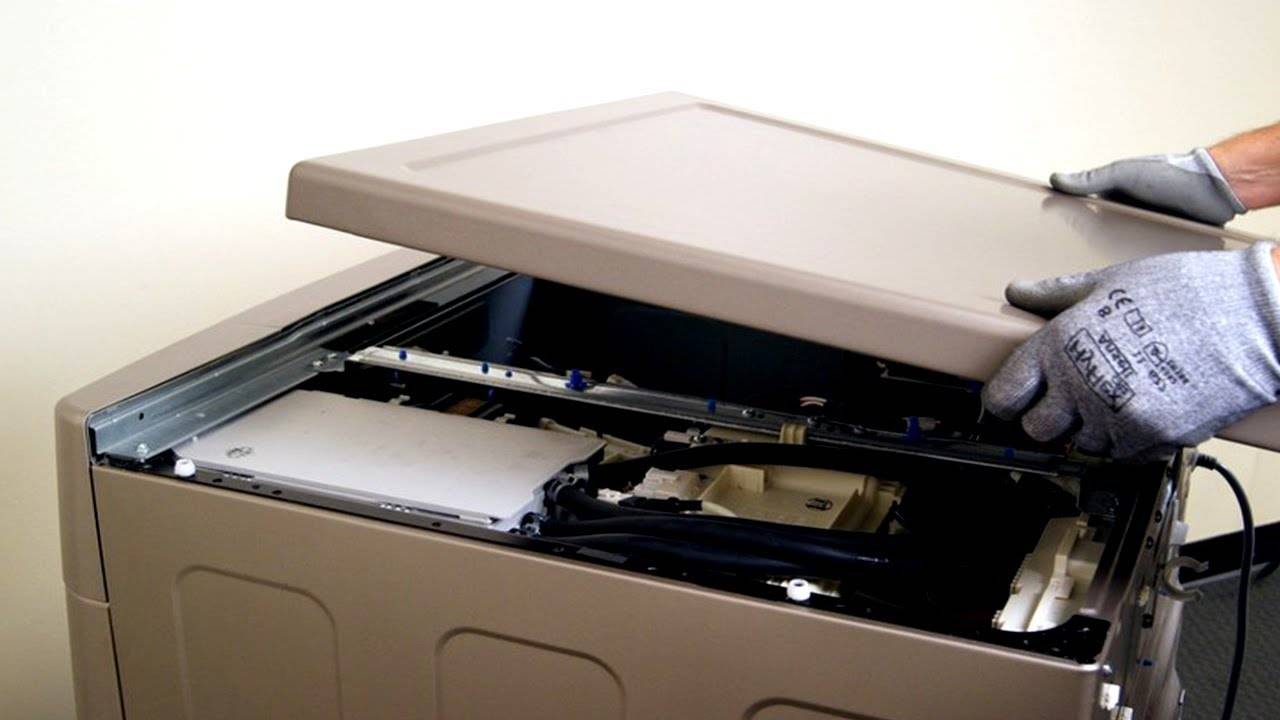

- Снимите верхнюю крышку. Для начала – удалите все болты с задней стороны, а затем подденьте крышку с помощью отвертки.
- Проделайте то же самое с задней крышкой. Болты отвинчивайте по кругу.
- После этого вы должны увидеть бак, шкив, двигатель и ремень. Внимательно осмотрите бак: если на нем имеются следы ржавчины, идущие от центра узла – почти наверняка можно говорить об износе подшипников.
- Удалите с бака ремень.
- Последовательно отключайте от бака все провода.
- Удалите болты, которые удерживают мотор.
- Посмотрите на стиральную машину через верхнее отверстие — вы увидите большую деталь, внешне похожую на камень. Эту часть называют противовесом, он нужен для создания давления на бак и поддержания баланса в машине. Удалите все удерживающие его крепежи с помощью подходящих инструментов.
- Осмотрите оставшиеся части, которые не дают снять бак. Это могут быть упоры для транспортировки, ящичек для загрузки порошка и др. Также удалите их с помощью отверток и шестигранников.
- Достать бак можно сверху или снизу. Выбирайте наиболее удобный способ.
Плохая новость заключается в том, что бак в стиральных машинах марки Индезит нельзя разобрать. Части его пластикового корпуса спаяны между собой, поэтому их нельзя просто так разъединить. Придется покупать новый бак. Извлеките барабан, вставьте новый, а затем повторите все шаги в обратном порядке, чтобы вновь собрать свою стиральную машину.
Почему приходится клеить?
Герметизация и склеивание бака стиральной машинки — вынужденный процесс, с которым приходится сталкиваться владельцам некоторых моделей СМА. Стиралки с неразборным резервуаром предлагают, например, такие бренды, как «Аристон» и «Индезит». Производители, делая этот элемент монолитным, не предполагают его разборку. Если сломается подшипник, то узел требуется менять полностью. Но подобная замена стоит больших денег и наши люди просто не могут согласиться с подобным порядком вещей. Как выяснилось, можно располовинить барабан, извлечь подшипник, поменять его на новый, а потом соединить половинки
Важно знать, как и чем заклеить бак
Дополнительные признаки, вызывающие беспокойство
Поломку следует подозревать в том случае, если барабанный люфт при отжиме начинает сопровождаться определенными признаками:
- агрегат гремит, и больше всего – во время отжима белья,
- в процессе отжима барабан начинает стучать о корпусную часть или о стеклянный загрузочный люк,
- стиралка начинает прыгать или вибрировать,
- постоянно слетает приводной ремень,
- барабан начинает тереться о манжету загрузочной дверцы,
- машинка на первый взгляд работает нормально, но вращающийся барабан издает скрипы и другие шумы,
- под агрегатом различаются маслянистые следы,
- машинка начинает протекать, на баке за задней панелью присуствуют следы ржавчины,
- белье испачкано маслом или ржавчиной,
- барабан сильно болтается, потом слетает и падает на дно,
- стиралка зажевывает белье,
- барабан подклинивает, прокручивается сложно, издавая металлический скрежет,
- при работе выбиваются пробки, из машинки появляется дым,
- барабан устройства перекошен.
Такой болтающийся элемент вместе с любыми симптомами начинает сигнализировать о существенной поломке. И даже в том случае, когда машинка исполняет все программы, ее эксплуатация не рекомендуется. Когда болтается барабан стиральной машины, в скором будущем можно ожидать более серьезных проблем, вплоть до полного утилизирования аппарата.
Подготовка к разборке
Подготовим инструмент: отвёртка крестовая (или шуруповёрт) и шлицевая, гаечный ключ с головками (лучше вороток с трещёткой), плоскогубцы.
Отключаем машинку от розетки. Снимаем заливной и сливной шланги. Сливаем остаток воды из отверстия посадки фильтра.
Внимание! Все детали, о которых пойдёт речь снимаются без чрезмерных усилий. Если что то не идёт – внимательно пересмотрите инструкцию
И обязательно разберётесь как легко и правильно снимается тот или иной узел.
Электрические разъёмы встречаются разные. Если встретился разъём без ключа, т.е. который можно перепутать как ставить – необходимо маркером поставить метки правильного положения.
Обратная сборка и проверка
Процесс обратной сборки проходит по следующему алгоритму:
- монтируем бак на прежнее место (подвешивают на пружины);
- устанавливаем амортизаторы (для такой работы машинку удобно положить на бок);
- подсоединяем сливной шланг;
- подсоединяем проводку к Тэну и двигателю (работы удобно проводить, когда машина выставлена вертикально);
- монтируем манжету барабана, фиксируем ее хомутом;
- подключаем заборник воды, панель управления;
- монтируем противовес;
- фиксируем крышку стиральной машины;
- подключаем стиральную машину к канализации.
Проверить работу отремонтированной стиральной машины можно только в процессе стирки. Машинку включают в сеть, выбирают необходимую программу на панели управления, нажимают кнопку «старт».
Первый этап разборки
Перед тем, как начать разбирать машинку Индезит, необходимо отключить её от электропитания. Затем следует слить остатки воды, которые могли остаться после стирки на дне бачка. Для этого возьмите ёмкость необходимых размеров, подставьте её под корпус машины и начинайте аккуратно сливать воду, отделив перед этим мусорный фильтр. Снятый фильтр необходимо тщательно промыть, обсушить и убрать в сторону, ставить его на место нужно лишь по окончанию всех работ.
Итак, чтобы извлечь барабан из стиральной машины Индезит, произведите следующую последовательность действий.
- Снимите верхнюю крышку корпуса, для этого открутите болты, расположенные на задней стенке корпуса стиралки. Облегчить снятие вам поможет простой совет: вначале крышку следует сместить назад, и следом потянуть вверх.
- Выкрутите все болтики, имеющиеся на задней стенке корпуса. Открепите крышку и уберите в сторону.
- Вы увидите часть барабана, расположенную снаружи. Также перед вами окажется приводной механизм машинки, а именно шкив с рабочим ремнем и двигателем. Следует сразу же отсоединить ремень. Увидев ржавые разводы, которые выходят из центральной точки бачка, можете смело констатировать поломку сальника и выход из строя подшипников.
- Приступайте к отсоединению всех кабелей и проводков, которые крепятся к барабану. Речь идет о питании нагревательного элемента (ТЭНа), температурного датчика. Обязательно открутите болтики, используемые для крепления двигателя стиралки.
- Отвинтите крепежную гайку нагревателя, после, аккуратными раскачивающими движениями, выньте деталь.
- Уберите противовес. Он располагается сверху агрегата, вы непременно увидите его после отсоединения верхней крышки. Данная деталь достаточно крупная и необходима для предотвращения «подскакивания» машинки во время отжима. Чтобы удалить этот элемент подготовьте шестигранник подходящего размера и раскрутите все используемые для закрепления противовеса детали.
- Отсоедините от прессостата ведущие к нему проводки и шланг. После аккуратно выньте деталь из прибора.
- Извлеките лоток, используемый для загрузки моющих средств. Затем ослабьте хомутики патрубков, направленные на порошкоприемник, уберите их и выньте бункер диспансера.
- Медленно опустите стиралку на правую сторону, посмотрите под её дно. Если днище отсутствует – замечательно, когда дно есть, придется открутить его. Выверните винты, находящиеся по разным сторонам мусорного фильтра. Затем протолкните улитку, в которую помещен фильтр внутрь корпуса техники.
- Уберите фишку с проводками с помпы. После этого придется ослабить хомутики и снять с поверхности помпы все патрубки. Закончив это, можно извлечь саму помпу.
- Аккуратно вытащите двигатель машинки, для этого опустите деталь чуть назад и потяните вниз.
- Открутите поддерживающие бачок снизу амортизаторы.
На этом первый этап разборки стиральной машины будет окончен. Как результат, вам удастся освободить бачок с барабаном, получить свободный доступ к ним. Можно приступать к следующему этапу работ.
Разбираем бытовой прибор
Четко соблюдая определенную последовательность действий, разобрать стиральную машину Атлант не составит труда.
С фронтальной загрузкой
Чтобы размотать стиральную машину с горизонтальной (передней) загрузкой, сначала снимите верхнюю панель. Для этого откручиваем крепеж (два винта). После этого, слегка приподняв и сдвинув в сторону, снимаем крышку с корпуса.
Второй этап – демонтаж задней стенки. Для этого откручиваем крепления, снимаем панель с корпуса. Третий шаг – разобрать переднюю панель. Здесь придется немного повозиться. Для начала выньте пылесборник, открутите крепления пульта управления, выньте его из корпуса (перед отключением проводов необходимо сфотографировать схему их подключения).
Внизу передней панели открывается небольшой лючок, за дверцей которого спрятан сливной фильтр (его необходимо открутить).

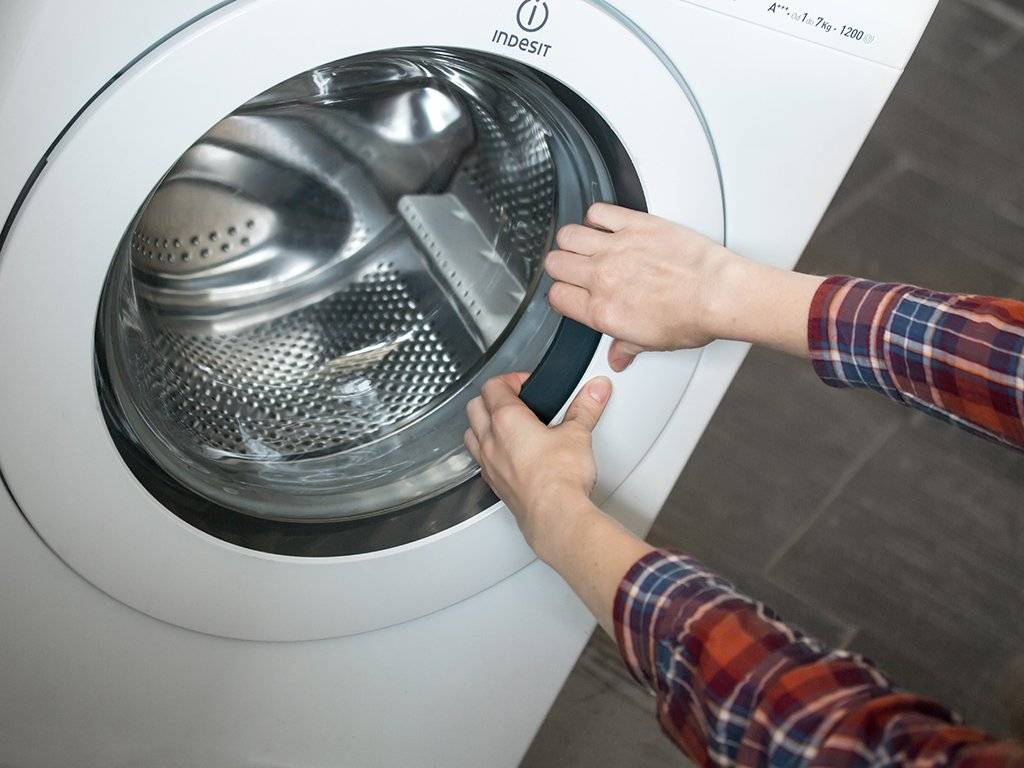

В центральной части лицевой панели расположен загрузочный люк. Его необходимо открыть и открутив фиксаторы, снять устройство блокировки двери (находится с правой стороны). Кроме того, снимается фиксатор (тонкое металлическое кольцо, соединяющее барабан стиральной машины с лицевой панелью). Сделать это просто: кольцо аккуратно снимается с помощью плоской отвертки, а затем вынимается из корпуса стиральной машины.
Как только с лицевой панели снимаются все вспомогательные элементы, по периметру откручиваются крепежи, панель вынимается из корпуса. Последний шаг – снять боковые панели.
После разборки корпуса стиральной машины открывается доступ ко всем элементам внутреннего устройства. Они снимаются в определенной последовательности:
Открутив длинные крепежные болты, снимите тяжелые блоки противовеса (для этого потребуется помощь друга).
Снимите нагревательный элемент (находится внизу стиральной машины под баком)
Для этого отверните центральную гайку, осторожно нажмите на фиксирующий штифт, затем аккуратно подденьте плоской отверткой, снимите ТЭН с посадочного места. При отключении проводки не забудьте отметить их расположение цветными маркерами.
Снимите бак
Для этого отсоедините амортизаторы (пружины), а затем снимите приводной ремень. Открутив крепеж и отсоединив проводку, разберите мотор стиральной машины. Только после того, как резервуар будет освобожден от всех узлов и механизмов, его можно легко снять с корпуса и помыть.
Последний штрих: разбираем реле давления (датчик легко располагается на задней стороне корпуса стиральной машины). Перед снятием датчика нужно сфотографировать схему подключения, после чего, открутив крепеж, снять его с панели.
Как разобрать стиральную машину Атлант, вам расскажет видео:
С вертикальной
Разборка стиральной машины с вертикальной загрузкой Атлант осуществляется по следующему алгоритму:
Отверткой Phillips откручиваем крепления, расположенные по бокам корпуса.
Плоской отверткой подденьте панель управления, осторожно отсоедините ее. Перед тем, как вынуть панель из корпуса, нужно немного наклонить ее в сторону и сфотографировать схему подключения.
Подняв крышку, откручиваем винты, которые ее крепят
Далее откручиваем болты, спрятанные за уплотнительной кромкой. Сняв все застежки, можно вынуть крышку стиральной машины из кейса.
Ослабив зажим, отсоедините резиновые шланги.
Открутив винты, снимаем боковые панели.
Открутив болты, снимаем переднюю панель.
В стиральной машине Атлант бачок не снимается с корпуса. После снятия корпуса прибора доступ открывается только для:
- электродвигатель (открутив крепеж и отсоединив проводку, легко вынимается из-под бака),
- сливной насос (перед разборкой не лишним будет сфотографировать схему подключения и положение патрубков).
- приводной ремень (при необходимости снимите со шкива),
Инструкция по разборке стиральной машины
Нельзя начинать разбирать прибор, подключенный к розетке во избежание удара током, поэтому сначала обесточьте машину.
Необходимо также перекрыть вентиль на подающей воду трубе, и отсоединить аппарат от слива.
Поставьте машину так, чтобы к ней было удобно подойти со всех сторон, так как нужно будет снять как верхнюю, так и заднюю крышку аппарата.
Выкрутите в задней части болты, удерживающие верхнюю крышку. Снимите её, для этого можно её край поддеть отвёрткой.
Начинайте отвинчивать болты на задней крышке прибора по кругу. Снимите и отставьте её в сторону.

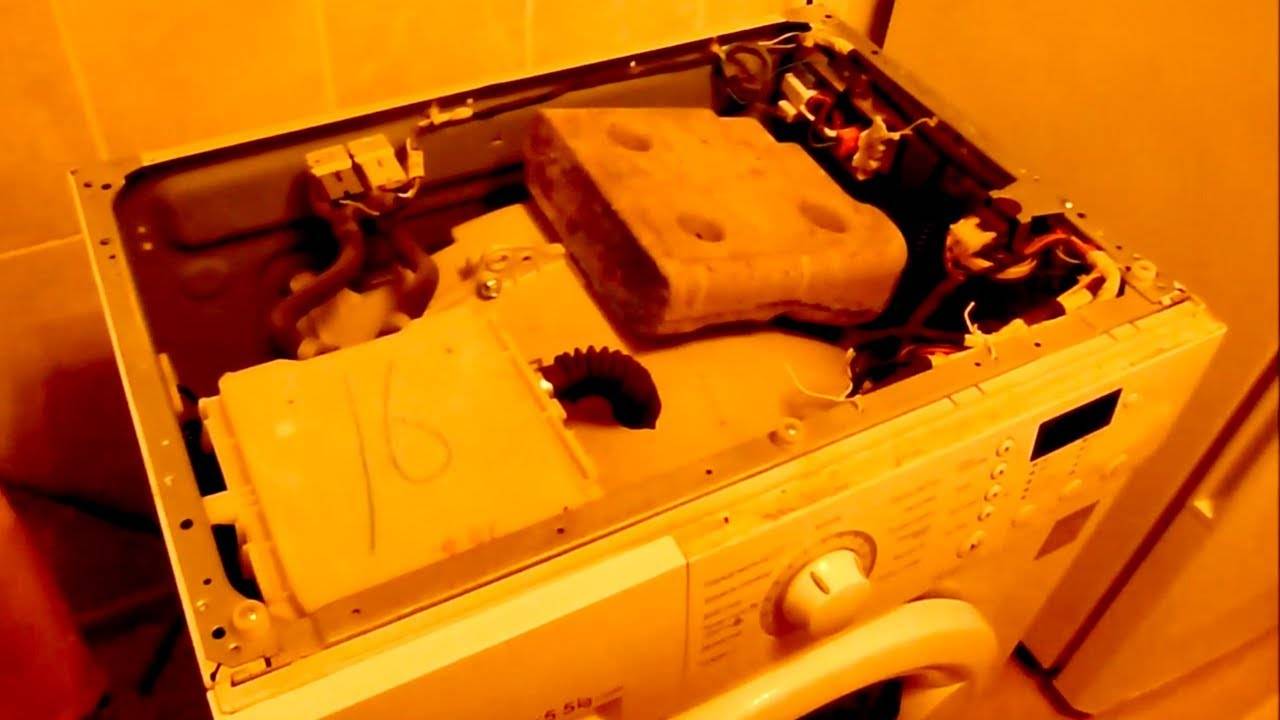

Перед вами оказалась наружная часть барабана вместе с приводным механизмом в виде шкива с ремнём и двигателем. Ремень можно сразу же снять. Разводы ржавой жидкости, выходящие от центральной точки бака, свидетельствуют о явном выходе из строя подшипников и сальника.
Начинайте отсоединять бак от всех проводов, которые к нему присоединены: от заземления подшипников, от датчиков температуры. Не забудьте также выкрутить болты, с помощью которых крепится двигатель аппарата.
Посмотрев на машину со снятой верхней крышкой, можно увидеть довольно крупную деталь, расположенную сверху на барабане. Это противовес, который давит на бак и придаёт равновесие
Для его удаления начинайте раскручивать его крепёжные детали, используя отвёртки и шестигранники подходящего диаметра.
Далее обратите внимание на элементы механизма, которые могут мешать извлечению барабана. Это может быть корпус для загрузки стирального порошка, транспортировочные упоры
Снимите их, используя подходящие инструменты.
Барабан вместе с пластиковым корпусом можно достать как сверху, так и из заднего отверстия, в зависимости от того, насколько тот или иной способ будет удобнее.
Достав бак из корпуса, вы сможете осмотреть его и определить, какое он имеет устройство: цельное или разборное. Если вы заметите крепёжные винты, удерживающие две половинки вместе, их нужно будет удалить. Разъединить составные части можно будет с помощью отвёртки, расщепив их по краям. После того, как вам удастся отсоединить барабан от крышки, вы сможете приступать к замене износившихся деталей, предварительно удалив их из гнёзд и прочитав их маркировки.
