Как сделать антенну из пивных банок

Как сделать антенну из банок?

Начало изготовления одинаково для банок с жестяными элементами и чисто алюминиевых:

1. Примотайте банки скотчем к палке, ключами друг к другу – расстояние между ними устанавливается эмпирическим путем, но обычно составляет примерно 7 см.
2. Снимите пластиковую оболочку с коаксиального кабеля примерно на 10-12 см.
3. Вы увидите фольгу и медную оплетку – фольгу удалите, медные волоски скрутите вместе.
4. Под фольгой вы найдете вспененный полиэтилен – его срежьте тоже.

Вариант 1

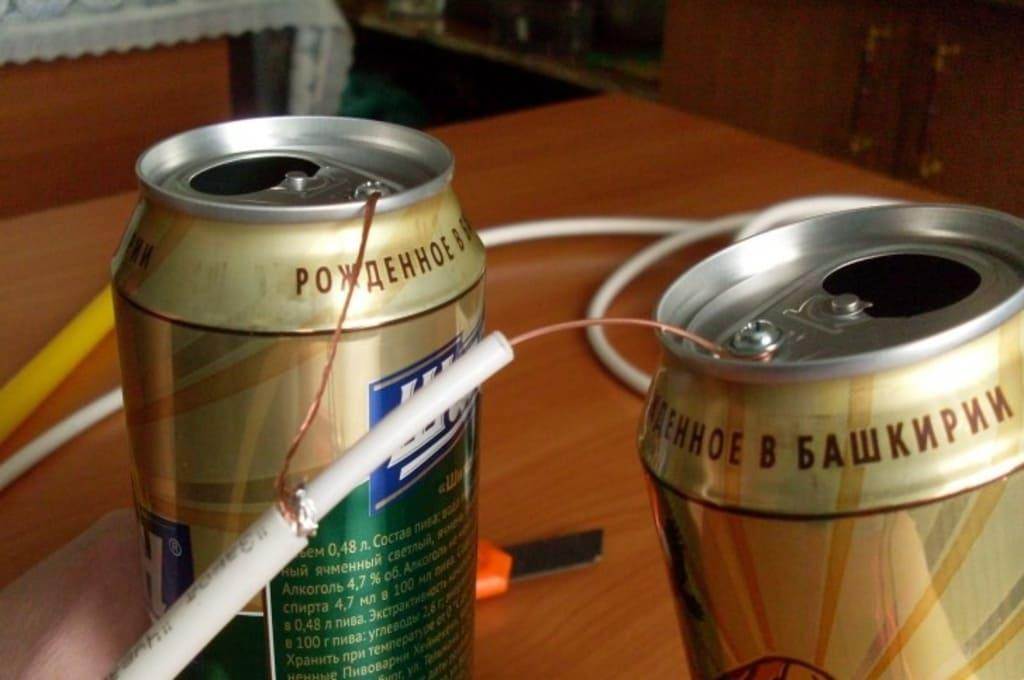

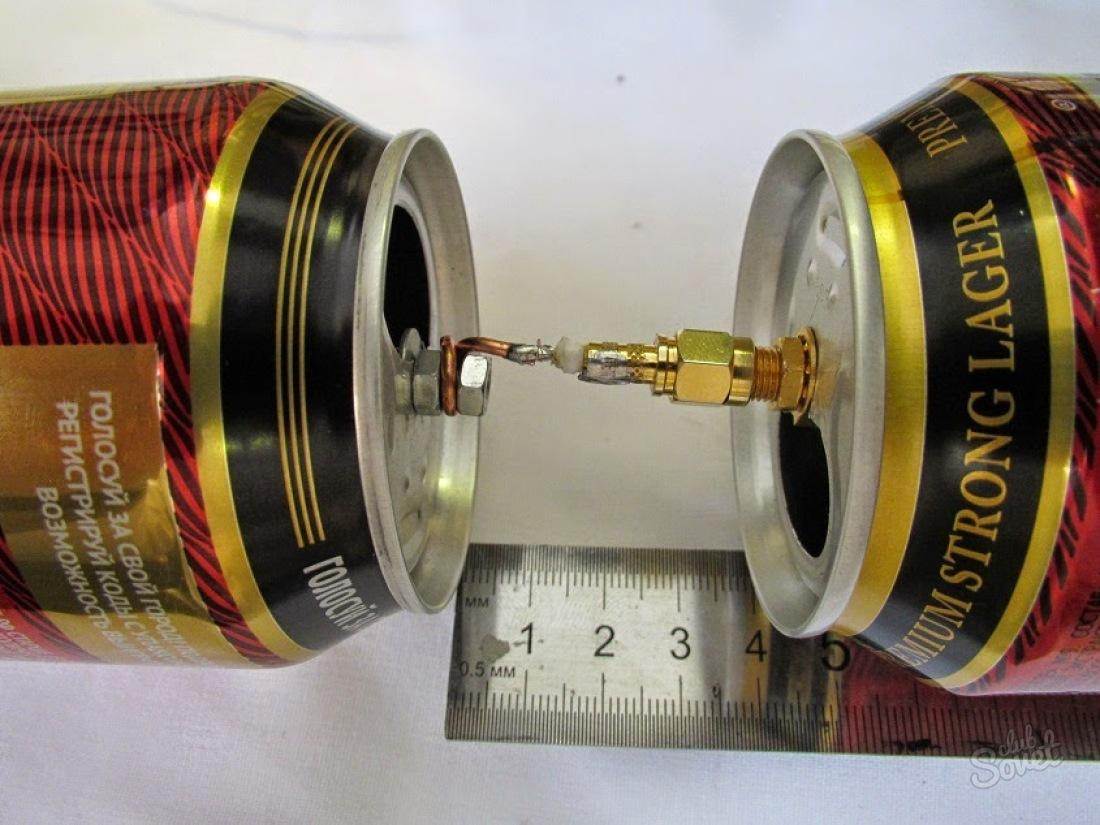

Если у банок жестяные ключи, к одному припаяйте сердцевину, к другой – экран. Если у вас двухжильный провод, просто зачистите концы и припаяйте.

Вариант 2

К банкам, полностью сделанным из алюминия, концы кабеля прикручиваются винтами и закрепляются гайками. Этот вариант даже лучше, если антенна будет стоять на улице. Пайка плохо переносит мороз, а винтам ничего не будет.

Завершение работы

Если оставить кабель как есть, он может легко оторваться. Поэтому его лучше примотать скотчем к той же палке, и антенна готова. К другому концу присоединяется телевизионный разъем, который и вставляется в гнездо телевизора.

Порядок работы:

1. Срежьте полностью крышку.

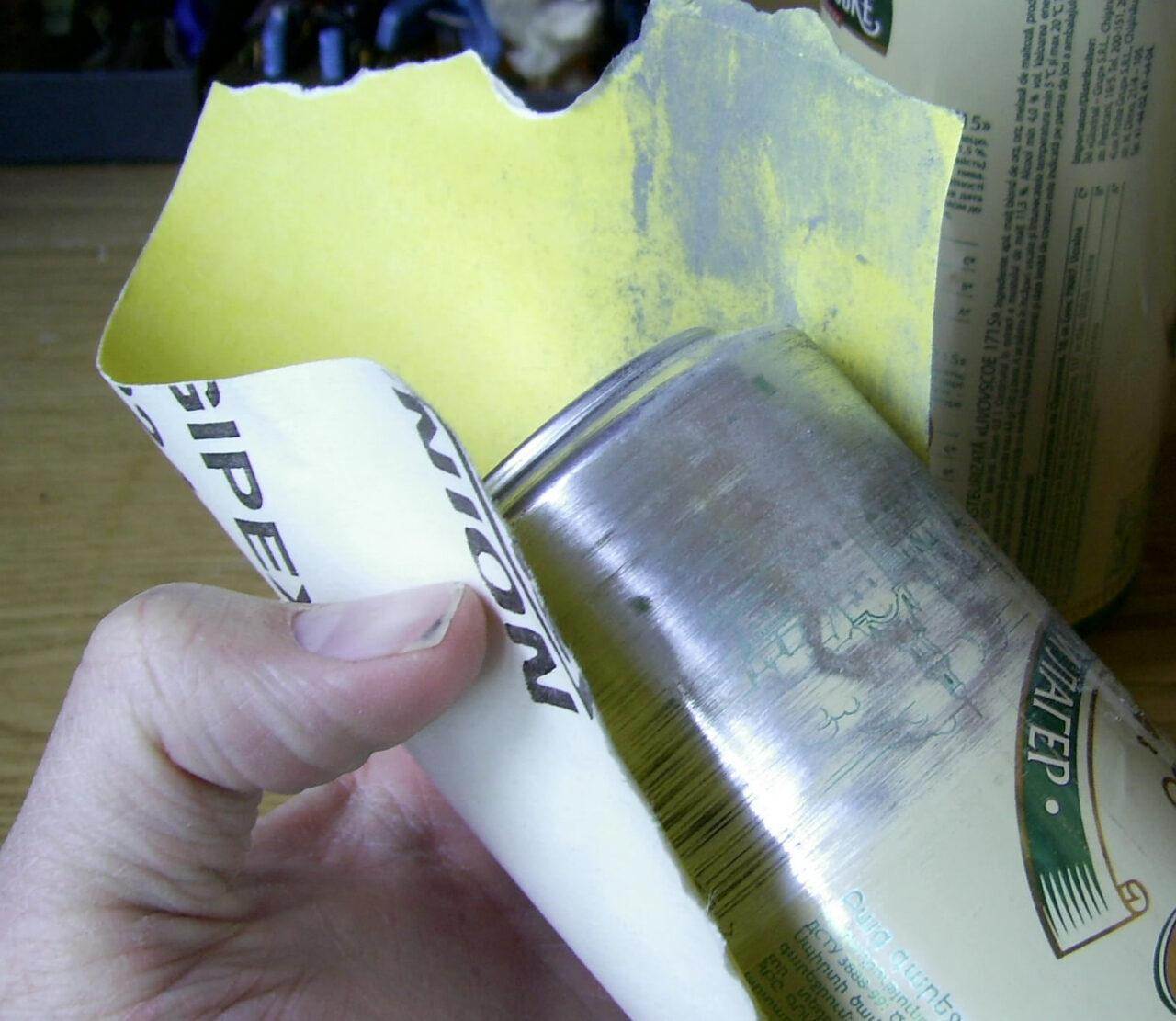

2. Очистите наждачкой место пайки от краски и лака.
3. Припаяйте к одной банке жилу, к другой – экран.
4. Примотайте всю конструкцию к палке.

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

• несколько пивных банок;
• саморезы и отвёртка (по возможности заменяется пайкой и паяльником);
• антенный кабель;
• рейка для закрепления получившейся конструкции;
• изолента.

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

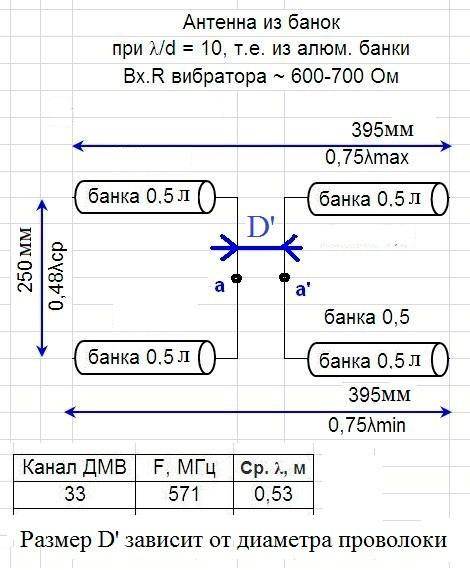

Чертежи, схемы и ручной расчёт

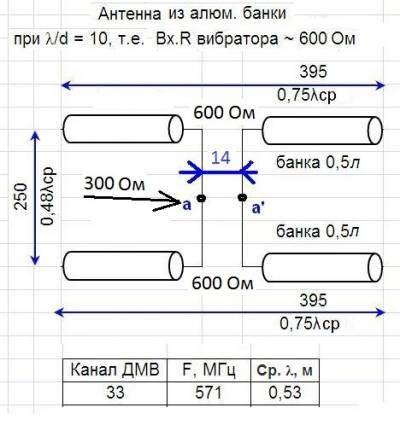

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

• банки должны быть парными находиться друг напротив друга (рекомендуется 4-8, но иногда достаточно две);
• оплётка и центральная жила крепятся к разным банкам.

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

• рейку, к которой банки приматываются изолентой;
• рейку с несколькими поперечными рейками (для мощной антенны из нескольких элементов).

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Задать вопрос

Как узнать расстояние до телевышки цифрового телевидения: телевышки на карте 2021

Сборка

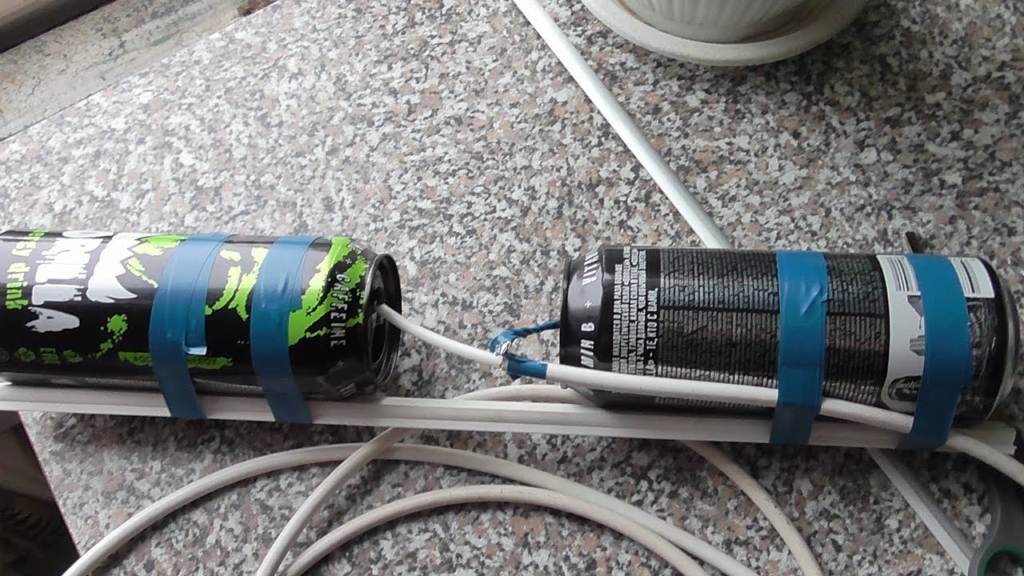

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

1. вкрутить саморезы в банку (предварительно можно проделать в ней дырку);
2. прикрепить к одному саморезу жилку кабеля, к другому – оплётку;
3. закрепить банки на рейку, провести настройку сигнала.

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

1. передвигать баночки вправо, влево, изменяя расстояние между ними;
2. следить за изменениями улучшениями на экране ТВ (теперь на современных телевизорах и цифровых ресиверах присутствует специальная шкала качества приёма);
3. найдя оптимальное положение баночек, зафиксировать их изолентой.

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Комнатная ДМВ Антенна своими руками. Типы телевизионных антенн

Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.

Телевизионные антенны бывают двух видов:

• Внутренние – расположенные сверху или рядом с телевизором;
• Наружные – установленные на крыше или чердаке дома.

Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.

Также антенные приборы делятся на:

• Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
• Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

• МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
• ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
• Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.

Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.

Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).

Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.

Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:

• Во-первых, наличию большого количества вышек;
• Во-вторых, способностью больших объектов отражать сигнал.

  Если вы живёте в частном доме рядом с высоткой, то телеантенну правильнее направлять не на далёкую вышку, а на соседний дом, который отлично отражает волны. Правильный выбор направления во многом определяет качество  TV-сигнала.

Варианты крепления

В зависимости от места проживания и возможностей установки конструкции есть разные варианты закрепления антенны.

Если каркас выполняется из металла, тогда нужно проследить, чтобы между элементами антенны и местами соединений не было замыкания. Поэтому лучше изготавливать каркас из диэлектрических материалов – дерева, стекла, пластика.

Если предполагается установка на улице, тогда дерево желательно защитить от влаги. Требуется покрытие влагозащитным материалом. Проще всего обработать дерево лаком, покрыть влагостойкой краской.

Примеры разных вариантов сооружений, изготовленным своими руками другими людьми, смотрите в галерее ниже. Все изображения увеличиваются при нажатии.

Принцип работы и конструкция приёмных антенн

Основной принцип работы телевизионных антенн описан ранее. Они:

1. улавливают сигналы различных частот;
2. преобразовывают радиоволны в электрический ток;
3. передают преобразованный сигнал в телевизор в виде трансляции (изображения, звука).

Учитывая сказанное, разобраться в конструкции несложно. Антенны состоят из принимающего сигнал элемента и кабеля, передающего преобразованную трансляцию на приёмное оборудование (ресивер). Иногда дополнительно используется усилитель, помогающий увеличить рабочее расстояние прибора до 100 км.

Самодельная антенна для Цифрового ТВ DVB T2: виды, расчет, чертежи и схемы

Личный эксперимент

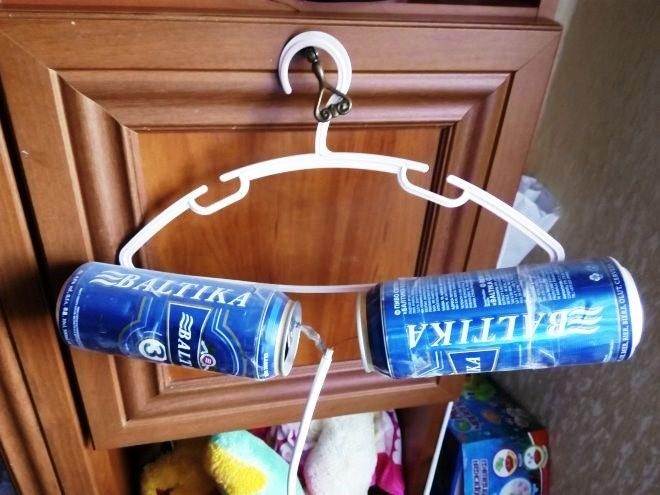

Ради эксперимента я сделал такую антенну буквально за 15 минут. Итоговый результат можете видеть на фото ниже.

1. Купил 10 метров самого дешевого кабеля и две банки обычного пива. Вылил содержимое, перевернул банки, чтобы лишние капли стекли вниз. Еще раз хорошо потрусил, чтобы максимально избавиться от жидкости.
2. Взял деревянную вешалку и, соблюдая расстояние между банками в 7,5 см, к нижней планке примотал емкости малярной лентой.
3. Оголил кабель, зачистил «ушки» ножом, чтобы был контакт с кабельным экраном и жилой.
4. Соединил «ушко» одной банки с жилой, а второй – с медной оплеткой. Для уверенности хорошо сжал контакт плоскогубцами.
5. На втором конце присоединил антенный коннектор.

После, повесил антенну на балконе с наружной стороны окна на третьем этаже.

В антенный вход вставил коннектор. Начал настройку цифровых каналов, в результате нашлось 24 передачи.

У родителей дома найти каналы тоже получилось, но в меньшем количестве и с худшим сигналом. Связываю это с расположением квартиры (1 этаж) и наличием преград. Причем, сигнал был выше внутри балкона, чем снаружи.

Уверен, если подойти к процессу изготовлению качественно, прием будет стабильным.

Как сделать антенну для телевизора своими руками

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

• Комнатная антенна . Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации.Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.

  Информация: Комнатный вариант, это не обязательно классические «рожки», установленные сверху ТВ приемника. Изделие может быть расположено на стене, в оконном проеме, внутри застекленной лоджии.

  Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.

• Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.
• Уличная антенна для телевизора дальнего приема . Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.
• Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.

Как сделать антенну из пивных банок — пошаговая инструкция

Для изготовления антенны предпринимаются элементарные действия, которые не займут много сил, энергии и свободного времени, а также не требуют специальных знаний. Итак, приступим.

1. Прежде нужно определиться с длиной кабеля. На этот показатель влияет предполагаемое место размещения будущего приемного устройства. Можно устанавливать антенну изнутри помещения, возле окна либо в непосредственной близости к телевизору. Можно вынести конструкцию на улицу и устанавливать на крыше. Как правило, длина кабеля составляет от полутора до пяти метров.
2. Один конец кабеля оснащается штекером, второй конец освобождается от внутренней жилы где-то на расстоянии от 5 до 10 сантиметров.

   Как зачистить телевизионный кабель

3. Оплетка расплетается и скручивается особняком от главной жилы.
4. Оплетка ни в коем случае не должна касаться главной жилы. При этом оставляется 2 см изоляционного пластикового слоя.
5. Готовятся пивные банки — их нужно опустошить. Пустые банки тщательно промываются водой, хорошо высушиваются.
6. Подсоединяем чистые сухие банки к кабелю, используя один из выбранных способов.
   • Способ первый.Берем центральную кабельную жилу и припаиваем ее к верху пивной банки (где предусмотрена открывалка). Оплетка припаивается ко второй банке. Стоит отметить, что достаточно сложно припаять кабель к алюминию, используя канифоль, поэтому берется наждачная бумага и то место, где будет происходить пайка, тщательно зашкуривается.

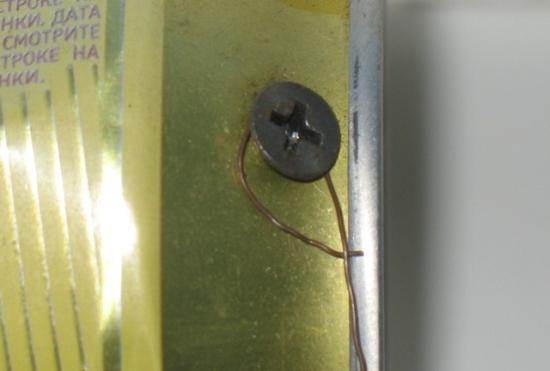

7. Способ второй. Берем саморезы и при помощи отвертки вкручиваем их в первую и вторую пивные банки. Шляпки саморезов не должны соприкасаться с поверхностью банок, а отставать от них на расстояние около 2 – 3 миллиметров. Зазор необходим для того, чтобы была возможность примотать кончики телевизионного кабеля к саморезам.
8. Способ третий. Считается самым элементарным. Если вы не повредили открывашки на крышках, то их можно использовать для того, чтобы на них намотать концы кабеля. Чтобы припаять разнородные металлы один к другому, стоит воспользоваться услугами ортофосфорной кислоты. Это средство известно практически всем автолюбителям и представляет собой преобразователь ржавчины. Товар можно приобрести в любом автомагазине по доступной цене.
9. В основном телевизионная антенна готова к применению. Дело осталось за малым – соорудить конструкцию. В ход могут пойти любые рейки, небольшие дощечки, тремпель (плечики), пластиковые трубки. К этим нехитрым держателям при помощи скотча либо изоленты приматываем наши пивные банки. Промежуток между банками выбирается экспериментальным способом. Подключаем вновь созданную антенну к телевизору. Непрочно крепим банки и начинаем их двигать по планке (доскам, палкам) и ждем, когда сигнал станет самым оптимальным. Как только «поймали» лучший сигнал, приматываем банки серьезно. Минимальное расстояние, с которого стоит начинать движение банок, различное, в зависимости от объема. При наличии 0,75 литровых банок движение начинается с расстояния 7,5 см. Чтобы было удобно двигаться по комнате с кабелем, его стоит примотать к той же палке, используя изоляционную ленту либо обычный скотч.
10. Телевизионная антенна готова. Последний штрих – воткнуть ее в гнездо телевизора, определить ей оптимальное место дислокации и смотреть передачи в качественном изображении.

Полезные видео-инструкции по изготовлению антенн из банок:

Модернизация антенны из жестяных банок

Чтобы повысить стабильность работы собранного оборудования, можно дополнить его усилителем сигнала. Для этого требуется приобрести и установить соответствующий прибор. Обычно он устанавливается между металлическими банками и кабелем, что позволяет максимально повысить эффективность работы телеантенны.

При этом стоит учитывать, что единственно правильного способа сборки не существует, чтобы получить работающую конструкцию, достаточно соблюдать основные приведённые выше принципы. То есть, дополнять предложенную схему собственными идеями и дополнениями не запрещается, поскольку на итоговый результат (возможность смотреть ТВ) подобные действия не повлияют.

Чехол для установки на улице

Если антенна будет находиться не в домашних условиях, а на улице, рекомендуется дополнительно изготовить чехол, защищающий её от осадков. В противном случае велика вероятность, что в непогоду качество трансляций будет падать, а сигнал – пропадать.

Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Передача и прием телевизионных сигналов

С точки зрения физики антеннами называют многополюсные проводники, которые излучают и принимают радиоволны в разных частотных диапазонах. Благодаря этим свойствам они могут принимать большое число сигналов, передающихся с разной длинной волны и частотой. Скорость распространения радиоволн составляет десятки тысяч километров в секунду. Это позволяет передать любую информацию на далекие расстояния мгновенно.

Аналогичный принцип работы у телевизионных систем:

• Передатчик (ретранслятор) отправляет на местность сигналы с разной частотой. По каждому из них вещает конкретный телеканал.
• Антенна эфирная или цифровая для телевизира принимает поступающий сигнал и передает его на устройство отображения.

В конкретных случаях применяются дополнительные устройства:

• Усилитель. Служит средством более мощного излучения, радиус которого увеличивается в разы. В результате этого принимаются слабые сигналы.
• Ресивер. Для передачи объемного изображения в высоком разрешении информация декодируется в формат DVB-T2, который для просмотра канала цифрового телевидения нужно декодировать.

Вместе эти устройства обеспечивают зрителя телевидением с прямым вещанием.

Рассмотрев принцип работы телевидения можно сделать вывод — антенна является обязательным элементом и без нее невозможен просмотр телеканалов.

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

• плоский двухжильный;
• коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

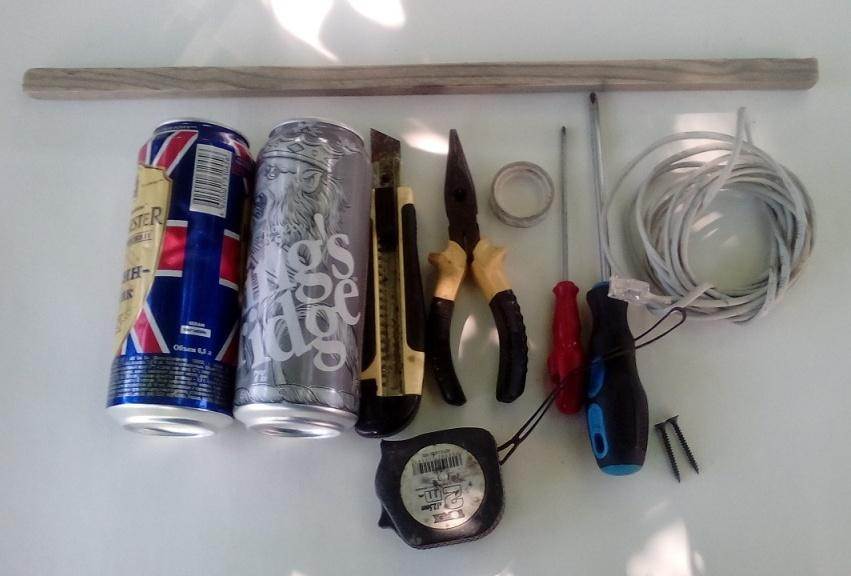

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

• 2 жестяных емкости (минимум 2 штуки);
• кабель от антенны;
• штекер для подключения;
• крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
• саморезы или шурупы;
• отвертка;
• нож;
• плоскогубцы;
• изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

• банки должны быть парными и располагаться друг напротив друга;
• оплетка и центральная жила должны крепиться к разным банкам.

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

• рейку — к ней будут приматываться банки при помощи изоленты;
• рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

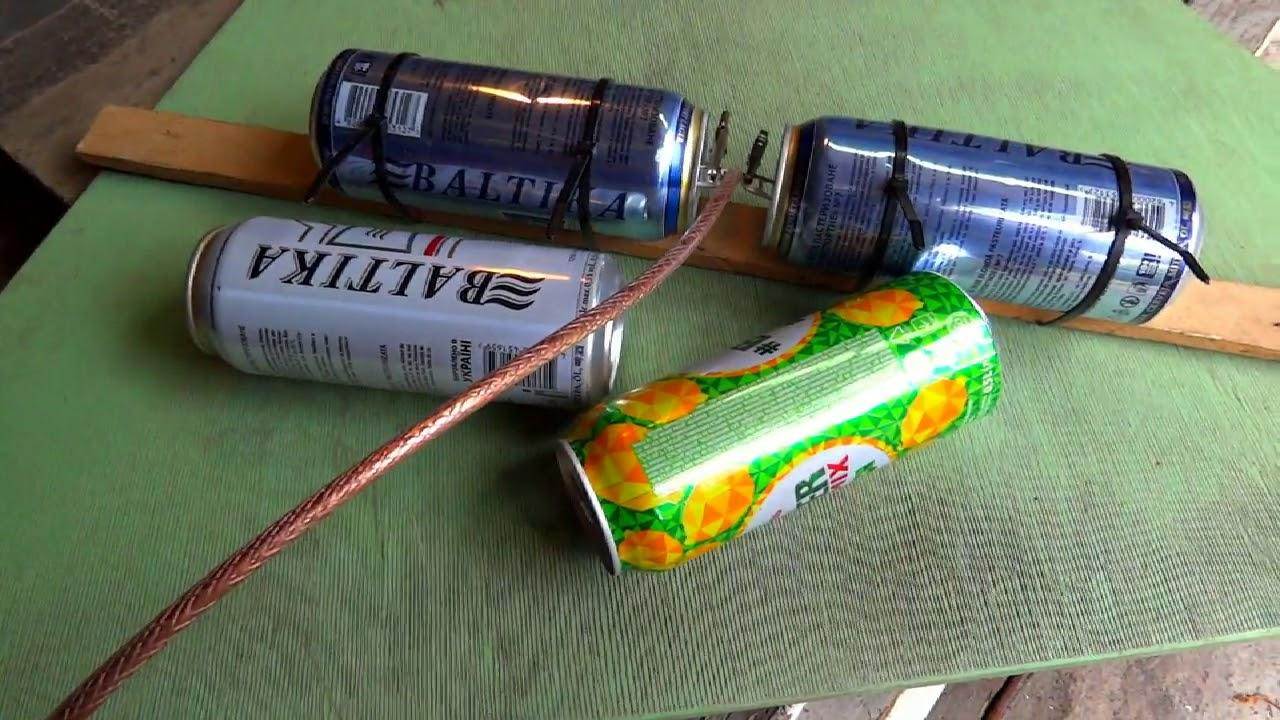

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

• взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
• банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

• лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
• посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Принцип работы и конструкции приемных антенн

Теоретически для уверенного приема каждого канала телевидения требуется антенна с определенными геометрическими размерами.

Для того, чтобы понять, почему так происходит, нужно перевести частоты каналов в длину волны. Средняя длина электромагнитного колебания полезного сигнала в метровом диапазоне изменяется с 5,7 до 1,3 м. Поэтому он и называется метровым. В дециметровом длины волн лежат в диапазоне от 0,633 до 0,317 м. Нетрудно догадаться, почему он носит это название.

Основной частью, без которой не строится ни одна приемная антенна (да и передающая тоже) является вибратор.

Изготавливают его из трубок или полос, используя материалы, хорошо проводящие электрический ток. В основном используются трубки из алюминия, так как в них сочетаются достаточная механическая прочность и хорошая электропроводность

Да и парусность у трубчатых конструкций небольшая, что очень важно при расположении антенны на мачте

Простейшая конструкция – волновой вибратор. Это две трубки расположенные на небольшом расстоянии друг от друга, как показано на рисунке.

Он называется полуволновым потому, что общая длина этой конструкции равна половине длины волны, для приема которой он предназначен. Эта волна соответствует центральной частоте полосы, которая отведена для принимаемого антенной телевизионного канала. И чем выше номер канала, тем меньше размеры вибратора. А соответственно – и габариты антенны.

Мало того: тв антенна не может принимать сигналы со всех сторон одинаково. Она должна быть ориентирована так, чтобы трубки располагались перпендикулярно распространению сигнала. При отклонении от этого положения он резко затухает. Зависимость величины сигнала на выходе от положения антенны в пространстве называется диаграммой ее направленности.

Чем острее лепестки этой диаграммы – тем точнее нужно ориентировать антенну. Но при точной настройке она имеет больший коэффициент усиления, чем та, у которой лепестки более пологие.

Петлевой вибратор является развитием полуволнового. Он имеет такие же размеры, но его трубка согнута определенным образом. Такая конструкция позволяет получить больший уровень сигнала на выходе.

Волновой вибратор отличается от полуволнового тем, что его размеры соответствуют не половине, а целой длине волны. При такой конструкции возрастает выходное сопротивление антенны.

Кстати, о сопротивлении. Для того, чтобы вся мощность принятого сигнала полностью передавалась через кабель на вход телевизионного приемника, нужно выполнить одно условие. Выходное сопротивление антенны, волновое сопротивление кабеля и входное сопротивление приемного устройства должны иметь одинаковые величины. Поскольку используются с сопротивлением 75 Ом, а сопротивление входа телевизора равно этой же величине, то и выходное сопротивление антенны должно быть таким же. Не стоит путать этот параметр с сопротивлением, измеряемым тестером – это совсем не то.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Габаритные размеры петли для каждого канала и каждого вида вибраторов свои. Их можно найти при желании в справочниках по антеннам.

Но там, где передающая станция недалеко, прием возможен и на так называемую комнатную антенну. Она имеет два телескопических уса (полуволновых вибратора). Их длина и положение в пространстве можно менять, настраиваясь как на частоту принимаемой программы, так и на направление, откуда идет ее передача. Простейшая антенна из банок частично повторяет ее конструкцию.
