Как подключить активный сабвуфер к компьютеру

Какие бывают сабвуферы

Характеристики «сабов» чётко показывают, чем они отличаются от обычных колонок:

• частотный диапазон имеет искусственно установленные границы, обычно эта величина равна 40–200 гц;
• изделие оснащается звукоизлучателем большого диаметра — например, у устройства для домашнего использования он составляет от 30 до 50 см.

Сабвуферы имеют простую конструкцию, но делятся на несколько видов: закрытые, открытые, активные и пассивные.

1. Пассивные. Их конструкция очень проста. Имеют фильтр для обработки низких частот и динамик большого размера. Чтобы «раскачать» такое устройство потребуется усилитель. Устройство не способно выполнить обработку или преобразование сигнала.
2. Активные. Для их работы не требуется дополнительный усилитель. В корпус устройства вмонтированы динамик и схемы для управления фильтрацией. Изделие способно обрабатывать и усиливать подаваемый на него аудиосигнал. Имеет существенное достоинство — активный сабвуфер легко установить в уже подготовленную аудиосистему.
3. Закрытые. Имеют прочный корпус. Чаще всего закрытого типа бывают пассивные «сабы». Такие изделия обеспечивают хорошее звучание, не искажают аудиосигнал, не вызывают резонанса и реверберации. Однако, есть у них свой недостаток — чем больше диаметр установленного динамика, тем большая потребуется мощность для «раскачки» его мембраны.
4. Открытые. Такой вариант устанавливают сразу в подготовленный корпус автомобиля, чаще всего в багажник. При таком варианте монтажа, устройство будет использовать весь объём салона, чтобы сформировать глубокие и сочные басы. Недостатком такого «саба» является то, что добиться качественного звучания достаточно сложно.

Попала в руки 5.1-система без усилителя, что делать?

Здравствуйте, мне случайно перешли в руки колонки с сабвуфером от аудиосистемы 5.1. Но нет ни усилителя, ни ресивера, ничего к чему бы это можно было подсоединить. Как можно это оживить и подключить? С такими вещами имею дело впервые, что делать не знаю.

Ответы

в этот активный саб врубаете все колонки, и мобильничек. Врубаете в розетку, получится йах йаф

Он не активный, туда только два провода втыкаются..

ну если вы совсем чайник то сделайте селфи рядом с системой. и сюда пришлите. мы на вид быстрее сообразим что за система у вас. 5.1 от дк в одной коробке 5.1 от компа или 5.1 чего поинтереснее.

Все совсем сложно это как то.

Начальную yamaha к этому добру вхатит.

Ваш пассивный саб подключите к клемам «В» колонок.

найдёте ещё одну колонку, тоже можно будет подключить, что бы 6.1 сделать.

За 100€ Подходящее решение к мегабюджетным сателитам.

P.S. Пока написал, сам познакомился, что нельзя пассивный саб поключать к выходу колонок.

ой. сразу с сабом не собразил. вижу одна дырка и нет динамика на боку. прям залип в размышлениях. потом вспомнил как это работает.

в общем это колонки и саб от системы дк в одной коробке.

звучать они будут как компьютерные колонки 5.1 тыщ за 10 если к ним добавить 2500рублей и кое чему научиться. (держать в руках паяльник и тыкать им в проводочки. ) если кочено хотите научиться разбираться. у вас есть хороший шанс темку освоить. потом научитесь на ардуинке роботиков делать да мигающие подсветочки разные да холодильник с автоматической пивоналивайкой. все друзья заценят да и девченки тоже поцелуями навык отметят. хотите. я расскажу вам как и что изучить. максимум за месяц по часу в день вопрос разрулите.

Перестал работать сабвуфер в машине, но питание есть

Если сабвуфер включается, но не играет, то сначала следует проверить подключение и исправность внешних устройств. Это динамики и автомагнитола. Сигнал с выхода автомобильного музыкального центра подаётся на вход усилителя низкой частоты по кабелю, оборудованному коаксиальными разъёмами типа «Тюльпан». Сначала проверяется наличие сигнала на выходе магнитолы. Это можно сделать любым доступным способом. Некоторые модели имеют специальный разъём, предназначенный для подключения низкочастотного канала. Проверить наличие выходного сигнала можно с помощью наушника, который подключается к разъёму любыми проводками. Далее проверяется наличие сигнала на входных клеммах усилителя. Если перестал играть саб, а сигнал с магнитолы на его вход поступает, то причина может быть в неисправности самого усилителя или не подключенных динамиках. Когда не работает активный сабвуфер дело, скорее всего, в усилителе, так как динамик и блок УНЧ размещаются в общем корпусе обрыв провода между усилителем и громкоговорителем маловероятен. Причины, по которым саб перестал работать, могут быть связаны с отказом выходных мощных транзисторов или интегральной микросхемы.Для устранения такого дефекта лучше обратиться в сервисный центр.

Как выполнить подключение сабвуфера к бортовой сети автомобиля

Первым делом хочется внести ясность по поводу активных и пассивных сабвуферов. Подключаются они практически одинаково, т.е. на усилитель подаётся питание от аккумулятора и сигнал от головного устройства. О том, как подключить активный сабвуфер, будет рассказано далее.

Для установки пассивного сабвуфера придётся сделать чуть больше действий, а именно – подсоединить динамик к усилителю.

Для выполнения работы потребуются следующие материалы и инструменты:

• провода и прочие мелочи (о требованиях к ним мы рассказывали выше);
• кусачки и пассатижи;
• отвёртки нужных размеров;
• изолента;
• хомуты для стяжки и фиксации.

Подключение силового провода

Вначале прокладываем силовой провод. Подключается он к аккумулятору, в процессе установки должен быть отключён. Плюсовой провод питания необходимо защитить предохранителем, разместив его как можно ближе к аккумулятору.

Прокладку силовых проводов от аккумулятора к усилителю нужно выполнить так, чтобы исключить возможность их случайного повреждения. Внутри салона провода протягивают по порогу или, если провод имеет большое сечение, под ковриком. В подкапотном пространстве найдите подходящую трассу прокладки и закрепите провода, пристегнув их хомутами к жгутам электропроводки и кузовным деталям. После завершения этого этапа в багажнике у нас должно быть два провода: силовой, который защищён предохранителем, и масса от кузова.

Если наконечники для присоединения к аккумулятору и усилителю вы монтируете сами, сделайте это следующим образом. Аккуратно снимите изоляцию с провода на длину гильзы наконечника. Тщательно, до блеска, зачистите оголённый конец проводника. Если жилы не облужены, залудите их паяльником. Далее вставляем провод в гильзу наконечника и тщательно обжимаем. Можно прогреть наконечник газовой или спиртовой горелкой. Это обеспечит спайку провода с гильзой (за счёт припоя, который мы нанесли на провод) для более надёжного электрического контакта. После этого на гильзу надевается кембрик или термоусаживаемая трубка. Делается это до установки наконечника.

Подключение сабвуфера к магнитоле

Питание на усилитель подаётся по отдельным проводам. Чтобы он включался вместе с магнитолой, предусмотрен специальный вход для управляющего плюса. Обычно это синий провод в жгуте, подписанный remote или ant. Более наглядно это можно увидеть изучив .

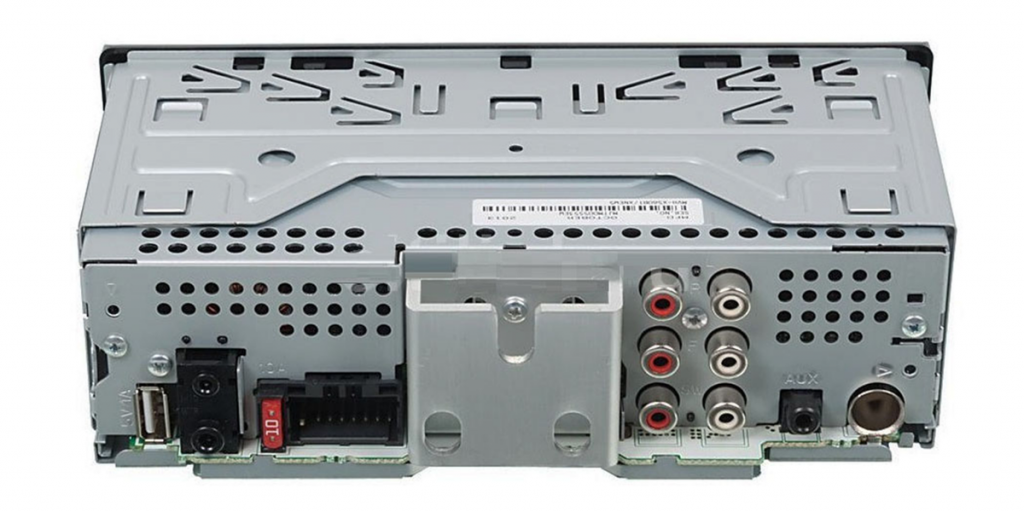

Для подключения межблочных проводов в магнитоле обычно имеются два «тюльпана», обозначенные SW.

В случае если у нас пассивный сабвуфер последнее что нам понадобится сделать это подключить его к усилителю.

Ниже представлена схема, иллюстрирующая порядок подключения.

Подключение активного сабвуфера

Как мы уже говорили в сравнении активного и пассивного сабвуфера, активный объединяет в себе усилитель и пассивный саб.  Установить такую систему еще проще – не нужно думать, как подключить сабвуфер к усилителю, он уже соединён со звуковой колонкой внутри корпуса активного саба. В остальном процесс установки не отличается от системы «усилитель – пассивный сабвуфер».

Приобретая активный саб, проверьте штатные провода, которые входят в комплект. Они могут не отвечать требованиям по сечению и материалу, из которого изготовлены. Заменив их в соответствии с рекомендациями, изложенными выше, можно существенно улучшить качество и громкость воспроизведения.

В случае если вы не собираетесь менять провода из комплекта, или у вас они уже проложены по салону автомобиля установите конденсатор для сабвуфера, он нивелирует потери питания, что положительно скажется на качестве звука.

Схема подключения активного сабвуфера

Как улучшить качество баса? – Вы наверняка знаете что установленный сабвуфер при правильной настройке будет играть в разы лучше. Но для этого следует знать какие регулировки за что отвечают, для этого советуем ознакомиться со статьёй как настроить сабвуфер в машине, в ней вы найдёте конкретные рекомендации по улучшению качества баса

Как выбрать оптимальный сабвуфер?

Качественная система вполне может располагать средними рабочими характеристиками и при условии грамотного подключения выдавать достойную акустическую палитру. Так, сильный по мощности домашний сабвуфер, цена которого составляет порядка 50-60 тыс. руб., с большей вероятностью справится со своими задачами обработки низкого диапазона частот в допускаемых основной акустикой пределах. Однако тот же эффект обеспечит и модель из эконом-класса, которая по своим максимальным эксплуатационным параметрам соответствует возможностям головного устройства. То есть переплата за аппаратуру не всегда себя оправдывает, как и в случае с сателлитами.

Кроме основных характеристик импеданса, мощности и частотного диапазона, следует обращать внимание также на материал изготовления. Несмотря на популярность пластика, не угасает спрос на деревянный активный сабвуфер

Отзывы отмечают, что корпус из натурального материала наиболее выигрышно участвует в подавлении вибраций и равномерном рассеивании рабочего сигнала. Правда, древесина проигрывает пластику в практичности с точки зрения установки.

Подключение сабвуфера

Порядок подключения сабвуфера к компьютеру зависит от его типа. Ниже представлено несколько инструкций по подключению разных видов данной аппаратуры.

Активный

Подключение активного сабвуфера (SVEN, BBK или любого другого) к компьютеру или ноутбуку выполняется следующим образом:

1. В роли соединительных компонентов акустической системы обычно используется кабель «тюльпан», оснащенный штекерами. Чаще всего он идет в комплекте.
2. Компьютер необходимо отключить от сети.
3. Штекеры от колонок Jack 3,5 мм требуется вставить в соответствующие разъемы системного блока. Как правило, разъемы и штекеры совпадают по цвету, чтобы облегчить подключение.
4. Далее следует вставить один из концов кабеля «тюльпан» в соответствующее гнездо сабвуфера, а другой – в порты акустической системы, либо аналоговую панель, расположенную на блоке питания.
5. Включить в сеть акустическую систему и ПК и проверить звук.

В некоторых случаях «саб» подсоединяют к усилителю, но от этого рабочая нагрузка на систему возрастает. Также следует помнить, что при подключении к портам акустической системы низкие звуковые частоты будут звучать параллельно.

Пассивный

Чтобы подключить пассивный сабвуфер, требуется выполнить следующие действия:

1. Отключить от сети компьютер и подготовить колонки и ресивер.
2. При помощи акустического кабеля требуется подсоединить «саб» и усилитель.
3. Затем, используя антенный кабель, нужно выполнить подключение сабвуфера к аналоговой панели.
4. Далее необходимо подсоединить к системному блоку ресивер.
5. Включить устройства в сеть и проверить звук.

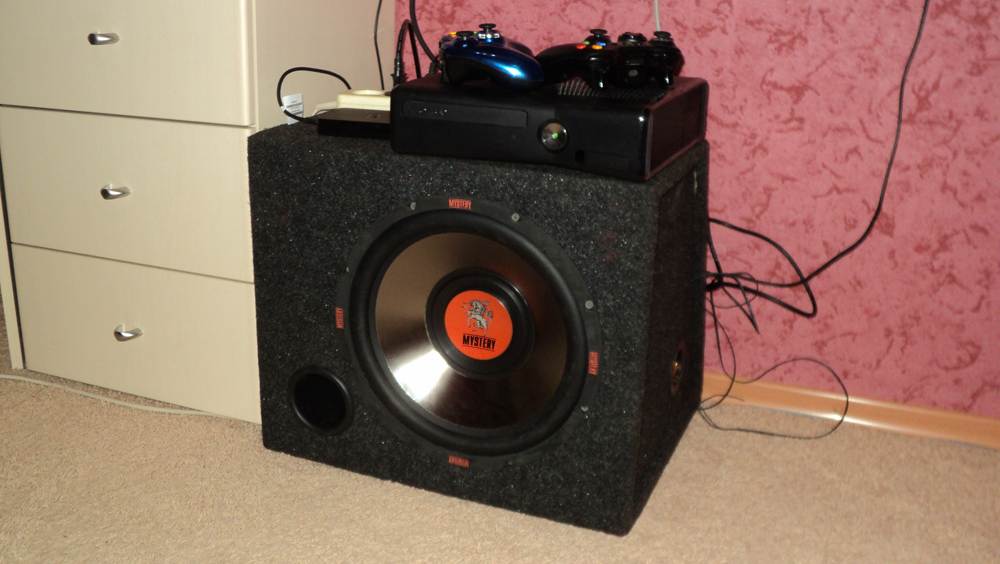

Автомобильный

Поскольку автомобильный сабвуфер обладает небольшими размерами, его можно использовать с домашним ПК. Для этого потребуется:

• пассивный автомобильный сабвуфер;
• усилитель к нему;
• компьютерный блок питания.

Для подключения автомобильного сабвуфера к компьютеру или ноутбуку, нужно выполнить следующее:

1. Необходимо взять от блока питания четыре кабеля желтого цвета и объединить их в один провод, создав тем самым «плюс» для усилителя.
2. Оттуда же взять 4-5 проводов черного цвета и один зеленый и объединить их аналогичным образом, сделав «минус».
3. Чтобы скрутки выглядели компактнее, желательно сделать из них 2 отдельных провода, обмотав изолентой.
4. На усилителе между портами «Минус» и «Remote» требуется установить отдельный провод в качестве перемычки.
5. Затем подключаются подготовленные в предыдущих шагах провода в порты «Минус» и «Плюс».
6. Далее требуется подключить колонки к усилителю при помощи кабелей «Джек» 3,5 мм и «тюльпан».

7. Кабель сабвуфера подключается к разъемуOutput на динамиках.

Подобный способ позволить также подключить автомобильный сабвуфер к домашнему кинотеатру. Однако стоит заметить, что подобный способ может повредить сабвуфер, если пользователь не обладает необходимыми навыками.

Многоканальная система

Такая система позволяют получать более красивый звук, поскольку он разделен на два и более канала. Перед ее подключением следует убедиться, что звуковая карта компьютера способна выдерживать такую нагрузку. Если соединение возможно, она будет иметь 5 разъемов. Порядок действий следующий:

• две фронтальные колонки подключают к зеленому разъему на модуле регулировки при помощи стандартного кабеля «мини Джек»;
• задние динамики подсоединяют аналогичным образом в черный разъем;
• сабвуфер вместе с центральной колонкой подключают к оранжевому или розовому разъему;
• затем требуется подсоединить все компоненты к компьютеру, используя аудиовыходы звуковой карты;
• далее включить компьютер и установить на нем драйвер многоканальной аудиосистемы.

Подключение пассивного сабвуфера к усилителю

Если у сабвуфера сзади две клеммы, то сабвуфер подключается к выходу Pre Out Subwoofer через усилитель. Таким образом схема подключения выглядит так: Сабвуфер — Акустический кабель — Усилитель (специально для сабвуфера) — RCA кабель — Ресивер (Pre Out Subwoofer).

Иными словами, сабвуфер можно подключить через отдельный усилитель, с помощью Pre-out выхода на сабвуфер, расположенного на задней панели ресивера. Сабвуфер подключаете к любому усилителю, а к выходу на колонки этого усилителя акустическим кабелем подключаете пассивный сабвуфер.

Внимание! Не забудьте поставить «отсечку» (частоту среза или лимит воспроизводимых частот) в ресивере на сабвуфер и регулировать только общую громкость всей акустической системы, так как вы можете испортить сабвуфер, используя регулятор усилителя сабвуфера. Очень часто пассивные сабвуферы подключаются параллельно к фронтальным колонкам:

Очень часто пассивные сабвуферы подключаются параллельно к фронтальным колонкам:

• На задней панели сабвуфера три клеммы — это плюсы от фронтальных динамиков и их общий минус (минусы скручиваются вместе);
• На задней панели сабвуфера четыре клеммы — это плюсы и минусы фронтальных динамиков.

Пассивный сабвуфер может также использоваться и в стерео варианте. Великолепно подойдет он и для подключения к домашнему кинотеатру. При применении совместно со стерео усилителем нужно подключить к выходам сабвуфера выходы усилителя. Для этих целей удобно использовать акустические кабели, которые имеют толщину от 2.5 до 4 мм, достаточно лишь подобрать нужную длину

При подключении важно убедиться в соответствии полюсов штекеров и полюсов предоставленных каналов. Выходы сабвуфера подключают к сателлитам

Подобная операция производится в том случае, когда сабвуфер используется в домашнем кинотеатре.

Описание устройств

Под термином сабвуфер подразумевается акустическая колонка либо система, способная воспроизводить звуковые волны в частотном диапазоне 20-120 Гц. В основу работы положен принцип преобразования электрических сигналов от усилителя в звуковые. Для этого используется электромеханическое устройство — динамик, который имеет специальную конструкцию, обеспечивающую генерацию низкочастотных звуковых сигналов. Для улучшения звучания он установлен в корпусе, имеющем строго определенный объем. Детали корпуса и подвес динамика не должны создавать посторонних звуков (скрипа).

Конструктивные особенности сабвуферов

Для установки динамика имеется несколько конструкций:

1. Открытая установка динамика или неограниченный акустический экран. Элемент размещается на ящике, имеющем большой объем. На автомобиле подобным ящиком является багажный отсек в машинах с кузовом типа седан.
2. Установка в малогабаритный закрытый ящик. Размеры ящика накладывают ограничения на частотные диапазоны, срезая самые низы.
3. Фазоинверторный корпус. В подобном устройстве применяется канал, имеющий определенные габаритные размеры. В основу фазоинвертора положен эффект встречи волн, излучаемых внешней и внутренней стороной динамика.
4. Полосовой корпус, который представляет собой фазоинвертор с дополнительной переборкой. Динамик располагается внутри, на перегородке. Звук передается через отверстие фазоинвертора. Конструкция применяется для создания малогабаритных устройств с улучшенными параметрами звучания.
5. Корпус пассивного излучателя, представляющего собой сочетание активного и пассивного динамиков с идентичными характеристиками. Элементы работают в противофазе. За счет расстояния и размеров, которые рассчитываются для каждого устройства индивидуально, удается получать чистый звук с низкой частотой.

А теперь аудиосистема плюс компьютер

Для подключения к персональному компьютеру нужно изучить его аудиокарту. (Лучше выбирать её, как вы уже поняли, заранее, при покупке компьютера). Изучить звуковую карту нужно на предмет того, — сколько на ней присутствует входов.

Подключение пассивной аудиосистемы к ПК

Понятно, что источником сигнала является ваш компьютер. Прежде чем звук попадёт на динамики, сигнал нужно усилить и подать на них через ресивер. В настоящее время обычно усилитель и ресивер в одном лице. Существуют очень дорогие, но их достоинством является возможность приёма как аналогового, так и цифрового сигнала. А также аудио и видео. При этом любой из них можно настроить как душе угодно. Практически получится домашняя студия.

Существуют и самые простые — для приёма простых аналоговых.

Но как же подключить? — В большинстве случаев, на материнках со встроенным звуком и звуковых картах присутствуют как цифровые, так и аналоговые выходы. С цифровыми — все понятно. Рассмотрим аналоговые, выполненные в виде minijack (миниджек, англ.). На каждый такой разъём идёт три контакта: два «канала» и «минус». На слотовых звуковых картах возможны разъёмы RCA. То есть для подключения колонок системы 5.0 (не рассматривая сабвуфер) понадобится три провода, у которых на одном конце будет minijack, а на другом конце — по два RCA.

Перенаправление разъёмов (переназначение их) осуществляется вручную с помощью панели управления звуком (в трее рядом с часами, не путайте с диспетчером звука Windows).

Сабвуфер требует на ресивере соответствующего дополнительного аналогового входа и выхода. Подключить к компьютеру всё это будет проще, если иметь перед глазами такую схему.

Схема подключения пассивной аудиосистемы

В данном случае была рассмотрена схема подключения для владельцев материнок с тремя разъёмами (вход микрофона, вход линейный и выход линейный). Для тех, кто видит на материнской плате своего компьютера шесть разъёмов — подключить пассивную акустику нужно через все шесть (без перенаправления через панель управления).

Подключение активной акустики к ПК

Подключить активную звуковую систему к компьютеру намного проще. Сама схема подключения выглядит так.

Схема подключения активной акустики к ПК

Подключение автосабак ПК

В силу своих конструктивных особенностей (малое свободное пространство в салоне машины) автомобильный сабвуфер имеет небольшие габариты. Но низкие частоты выдаёт совсем приличные. Поэтому многим приходит в голову замечательная идея — использовать его в качестве басовой колонки в малогабаритных местах.

Для того чтобы подключить пассивный автомобильный саб к компьютеру, понадобится:

• Автомобильный сабвуфер;
• Компьютерный блок питания (в зависимости от саба);
• Автомобильный блок питания;
• Система мультимедиа в ПК, обеспечивающая Output выход;
• Кабель 3,5 TRS, на одном из концов которогодолжно быть два штекера RCA (тюльпан).

Порядок осуществления замысла:

• Путём скручивания четырёх жёлтых проводов блока питания сформировать «плюс»;
• Из одного зелёного (с большой фишки блока) и четырёх чёрных скрутить и сформировать «минус»;
• Получившиеся «+» и «-» должны быть подсоединены к таковым же на усилителе;
• Наложить провод-перемычку от «+» усилителяк «Remote» или «Rem»;
• Обычным образом подключить к усилителю саб;
• С помощью кабеля 3,5 TRS подключить к усилителю колонки;
• Включить в сеть блок питания — начинать проверку работы с малой громкости.

Желаем вам удачи в воплощении ваших музыкальных наклонностей, чтобы вы могли настроить звук согласно вашим предпочтениям. Но не забывайте о правилах техники безопасности!

Сабвуфер – это колонка, способная воспроизводить звук в низком диапазоне частот. В некоторых случаях, например, в программах настройки звука, в том числе и системных, можно встретить название «НЧ динамик». Акустические системы, оборудованные сабвуфером, помогают извлечь из звуковой дорожки больше «жира» и придать музыке больше красок. Прослушивание композиций некоторых жанров – тяжелого рока или рэпа – без низкочастотной колонки не принесет такого удовольствия, как с ее использованием. В этой статье мы поговорим о разновидностях сабвуферов и способах их подключения к компьютеру.

Как подключить синтезатор к компьютеру через USB

Подключение синтезатора к компьютеру через USB ничем не отличается от подключения таких внешних устройств как принтеры, сканеры или графические планшеты. Сначала нужно соединить устройства кабелем и затем запустить установку управляющей программы. Если эти действия выполнить в обратном порядке, программа не увидит внешнее музыкальное устройство. Есть много программ для написания музыки с использованием ЭМС и ПК:

• FL Studio
• Orion
• CuBase 5
• VanGuard

Лидером в этом списке, по мнению опытных музыкантов, является FLStudio. Этот секвенсор обладает очень большим количеством инструментов, тембров и эффектов. Он позволяет создавать музыкальные произведения любого уровня сложности. Композиции можно записывать, редактировать, сохраняя в разных форматах. Самые мощные программы платные. Они предназначены для профессиональных композиторов и аранжировщиков. Если требования к музыкальным характеристикам, не слишком высокие, то можно воспользоваться следующими бесплатными или условно бесплатными программами:

• SunVox
• Nano Studio
• DarkWave Studio

Эти программные продукты обладают ограниченным набором функций, не самым удобным пользовательским интерфейсом, но для начинающих музыкантов они будут доступным решением. Если через USBинтерфейс подключить не синтезатор, а MIDI клавиатуру, то не нужен дополнительный источник питания. Контроллер потребляет очень мало энергии и для его питания достаточно напряжения в разъеме USB. Синтезатор с USB подключением к компьютеру получает питание от отдельного источника.

Многоканальные звуковые системы

Теперь разберёмся со звуковой системой. Для того чтобы воспроизводимый звук получил красивую (качественную) окраску, его техническим путём разбивают на полосы. «Разбивают на полосы»— означает, что с помощью фильтров (определённым образом собранных элементов или микросхем) отбирают несколько перекрывающих друг друга диапазонов.

• Когда говорят, что звуковая система двухполосна, — это означает, что в ней используется один динамик для низкой (НЧ) и средней частоты (СЧ) плюс один динамик для высокой частоты (ВЧ). Схема — НЧ/СЧ+ ВЧ;
• Трёхполосная схема — НЧ + СЧ + ВЧ;
• 2,5-полосная схема — НЧ/СЧ + ВЧ.

Для простоты (чтобы с одного взгляда было все понятно) многоканальные звуковые системы принято обозначать сочетанием двух цифр через точку. Цифра до точки обозначает количество динамиков средней и высокой частоты (пищалки). Цифрой после точки обозначают количество сабов (чаще всего это — 1). Когда-то 3.1 (теперь вы знаете что это означает) — это было круто. Потом появились системы 4.1, 5.1 и новые продолжают появляться.

Инструкция по подключению

Для активного сабвуфера:

1. Отключаете ПК от сети, подготовьте аудиосистему – буфер, колонки, провода.
2. Кабели от колонок подсоединяете к сабу и панели, на задней части системного блока. Производители, для удобства пользователей, частенько производят штекеры и разъемы одного цвета, поэтому подключать такие аудиосистемы одно удовольствие.
3. Кабелем Jack 3,5 мм (штекер белого цвета) соединяете колонки и звуковую карту.
4. Подключаете саб к разъему карты с маркировкой sub.woofer или sub. Если такового не имеется, то используется порт для боковых колонок.
5. Включите систему и системный блок в сеть.

Для пассивного сабвуфера:

1. Убедитесь, что компьютер выключен.
2. Соедините саб и усилитель, а после подключите его к аналоговой панели кабелем Jack 3,5 мм. Второй тюльпанчик воткните в усилок. Способ подходит, если ресивер имеет разъем под низкочастотные устройства. Иначе смотрите раздел, как подключить колонки к компьютеру.
3. Саб соединяется с центральным входом (желтого цвета) на задней панели системного блока. Не забудьте подключить кабели к микрофонному и линейному разъемам.
4. Включите систему в сеть и загрузите ПК.

Для пассивных колонок:

1. Отключите ПК и подготовьте ресивер, колонки.
2. Акустика соединяется с усилителем соответствующими кабелями.
3. Ресивер подключается к системному блоку.
