А теперь аудиосистема плюс компьютер
Для подключения к персональному компьютеру нужно изучить его аудиокарту. (Лучше выбирать её, как вы уже поняли, заранее, при покупке компьютера). Изучить звуковую карту нужно на предмет того, — сколько на ней присутствует входов.
Подключение пассивной аудиосистемы к ПК
Понятно, что источником сигнала является ваш компьютер. Прежде чем звук попадёт на динамики, сигнал нужно усилить и подать на них через ресивер. В настоящее время обычно усилитель и ресивер в одном лице. Существуют очень дорогие, но их достоинством является возможность приёма как аналогового, так и цифрового сигнала. А также аудио и видео. При этом любой из них можно настроить как душе угодно. Практически получится домашняя студия.
Существуют и самые простые — для приёма простых аналоговых.
Но как же подключить? — В большинстве случаев, на материнках со встроенным звуком и звуковых картах присутствуют как цифровые, так и аналоговые выходы. С цифровыми — все понятно. Рассмотрим аналоговые, выполненные в виде minijack (миниджек, англ.). На каждый такой разъём идёт три контакта: два «канала» и «минус». На слотовых звуковых картах возможны разъёмы RCA. То есть для подключения колонок системы 5.0 (не рассматривая сабвуфер) понадобится три провода, у которых на одном конце будет minijack, а на другом конце — по два RCA.
Перенаправление разъёмов (переназначение их) осуществляется вручную с помощью панели управления звуком (в трее рядом с часами, не путайте с диспетчером звука Windows).
Сабвуфер требует на ресивере соответствующего дополнительного аналогового входа и выхода. Подключить к компьютеру всё это будет проще, если иметь перед глазами такую схему.
В данном случае была рассмотрена схема подключения для владельцев материнок с тремя разъёмами (вход микрофона, вход линейный и выход линейный). Для тех, кто видит на материнской плате своего компьютера шесть разъёмов — подключить пассивную акустику нужно через все шесть (без перенаправления через панель управления).
Подключить активную звуковую систему к компьютеру намного проще. Сама схема подключения выглядит так.
Схема подключения активной акустики к ПК
Подключение автосабак ПК
В силу своих конструктивных особенностей (малое свободное пространство в салоне машины) автомобильный сабвуфер имеет небольшие габариты. Но низкие частоты выдаёт совсем приличные. Поэтому многим приходит в голову замечательная идея — использовать его в качестве басовой колонки в малогабаритных местах.
Для того чтобы подключить пассивный автомобильный саб к компьютеру, понадобится:
- Компьютерный блок питания (в зависимости от саба);
- Автомобильный блок питания;
- Система мультимедиа в ПК, обеспечивающая Output выход;
- Кабель 3,5 TRS, на одном из концов которогодолжно быть два штекера RCA (тюльпан).
Порядок осуществления замысла:
- Путём скручивания четырёх жёлтых проводов блока питания сформировать «плюс»;
- Из одного зелёного (с большой фишки блока) и четырёх чёрных скрутить и сформировать «минус»;
- Получившиеся «+» и «-» должны быть подсоединены к таковым же на усилителе;
- Наложить провод-перемычку от «+» усилителяк «Remote» или «Rem»;
- Обычным образом подключить к усилителю саб;
- С помощью кабеля 3,5 TRS подключить к усилителю колонки;
- Включить в сеть блок питания — начинать проверку работы с малой громкости.
Желаем вам удачи в воплощении ваших музыкальных наклонностей, чтобы вы могли настроить звук согласно вашим предпочтениям. Но не забывайте о правилах техники безопасности!
Абсолютно любой современный пользователь слышал про устройство, которое носит название “сабвуфер”, но не каждый понимает принципы его работы и для чего он нужен вообще. Сабвуфер — это прибор, который имеет распространенное применение в акустических аудиосистемах для полноты передачи всего спектра ощущений от музыки. Именно занимается воспроизведением низких частот, которые воспринимаются человеком физически. Замечательный аппарат, верно? Приобретение такого девайса — это замечательная идея, но как подключить сабвуфер к компьютеру? Об этом мы сегодня поговорим.
Как подключить пассивный сабвуфер к ресиверу Пионер
Некоторые разработки ресиверов, предназначенных для домашних кинотеатров и организации мультимедийных центров, имеют кроме основных, дополнительные разъёмы, которые предназначены для подключения пассивных акустических систем.
«PioneerVSX-933» допускает подключение девяти акустических систем и двух низкочастотных каналов. Две колонки, относящиеся ко второй зоне (Zone 2), располагаются в другом помещении. Таким же образом организовано подключение двух сабвуферов. Один низкочастотный канал,«Subwooferpreout», предназначен для подключения активной низкочастотной системы. Слабый сигнал поступает на вход дополнительного усилителя и на низкочастотный динамик. Для подключения пассивного громкоговорителя используются гнёзда «L» и«R», обозначенные«Zone 2 LineOut». Линейный выход предназначен для непосредственного подключения мощного динамика. Таким образом, легко решается вопрос об организации звукового пространства в одном или двух помещениях.
Источник
Установка сабвуфера и подключение его к магнитоле
Список необходимых комплектующих и их функции:
- Силовой кабель. Обеспечивает высококачественную работу усилителя в машине.
- Акустический кабель. Выполняет функцию доставки звукового сигнала от усилителя на пассивные громкоговорители.
- Колба с предохранителем. Защищает силовой провод от замыкания.
- Клеммы аккумулятора. Упрощает присоединение силовых проводов к аккумулятору, кузову машины.
- RCA-коннектор («колокольчик», «тюльпан»). Самый лучший вариант передачи аудиосигнала от автомагнитолы к устройству для усиления мощности.
Для выполнения монтажа любого сабвуфера потребуются:
- кухонный нож;
- пассатижи;
- электроизоляционная лента;
- хомут для стяжки проводов;
- предохранитель;
- конденсатор;
- готовый комплект проводов;
- гаечные ключи (в том числе разводной).

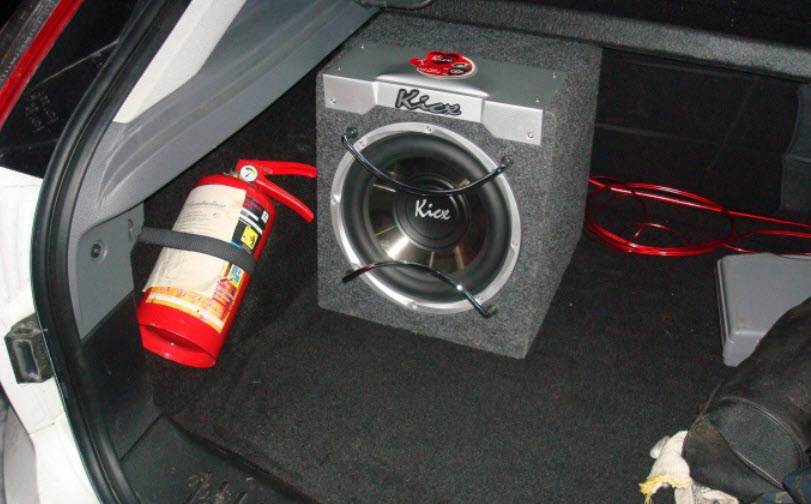

Место для установки саба
От модели транспортного средства напрямую зависит место для установки сабвуфера. Условно существуют три основных класса автомобилей: седан, минивэн, кабриолет. Каждый из трёх типов нужно рассмотреть по отдельности.
- Установка саба в седан. Акустическую систему можно расположить в подлокотнике на заднем сидении или на задней полке. Предпочтительнее и удобнее считается первый вариант.

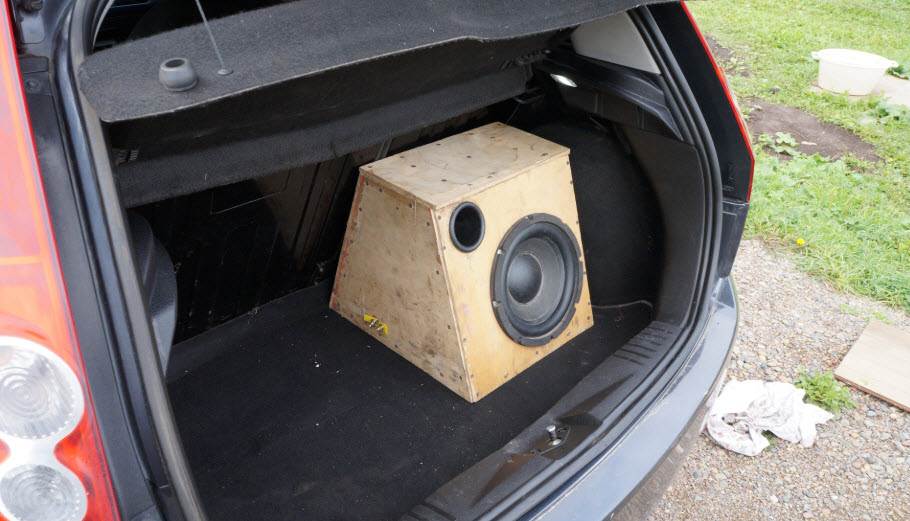

- Люди, владеющие минивэном/хэтчбеком, могут не беспокоиться о выборе места для монтажа саба, большое багажное отделение будет лучшим местом.
- Большие проблемы могут возникнуть, если у вас кабриолет, так как в нём дефицит свободного пространства. Но при сильном желании всё реально. Установка сабвуфера возможна на заднюю полку.
Чтобы это сделать, потребуется изготовление плоского корпуса-стелса.
Иными словами, монтаж акустической системы в любой автомобиль возможен. Нужно грамотно подойти к организации процесса, выполнять работу не торопясь, сделать правильный выбор НЧ-динамика.
Размещение сабвуфера
Для начала отметим, что от расположения сабвуфера в разных частях комнаты будет зависеть качество его звуковой отдачи. В идеальном варианте, обычно проводится небольшой эксперимент, который предполагает передвижение сабвуфера по комнате с включением фильма или музыки, где большое количество басов. При этом нужно делать звук тише и громче.
Чаще всего все же устанавливают сабвуфер именно в углу комнаты, но при этом расположении звучание не качественное. Поэтому лучше всего поставить его возле дивана или кресла. Говоря о том, как должны располагаться колонки, то все зависит от их размера. К примеру, маленькие колонки должны находиться на приличном расстоянии друг от друга, чтобы не портить звучание, а большие колонки можно расположить ближе.
Как выбрать нужное подключение?
А что делать, если компьютер не может определиться с выбором среди большого количества доступных устройств? Тут нам нужно помочь ему. В правом нижнем углу экрана у вас должна гореть иконка синего цвета. Думаем, вы сами догадаетесь, что это за иконка. Иначе, у нас плохие новости.
Кликаем по Bluetooth правой кнопкой мыши и выбираем «Добавить устройство».
У вас откроется окно со списком доступных устройств. Попробуйте найти свое. Скорее всего, оно будет называться именем вашей колонки. К примеру, если у вас динамик фирмы JBL, то в списке нужно найти именно его и нажать на «Подключиться». Готово. Звук передается через блютуз.
Подключение пассивного сабвуфера к усилителю
Если у сабвуфера сзади две клеммы, то сабвуфер подключается к выходу Pre Out Subwoofer через усилитель. Таким образом схема подключения выглядит так: Сабвуфер — Акустический кабель — Усилитель (специально для сабвуфера) — RCA кабель — Ресивер (Pre Out Subwoofer).
Иными словами, сабвуфер можно подключить через отдельный усилитель, с помощью Pre-out выхода на сабвуфер, расположенного на задней панели ресивера. Сабвуфер подключаете к любому усилителю, а к выходу на колонки этого усилителя акустическим кабелем подключаете пассивный сабвуфер.
Внимание! Не забудьте поставить «отсечку» (частоту среза или лимит воспроизводимых частот) в ресивере на сабвуфер и регулировать только общую громкость всей акустической системы, так как вы можете испортить сабвуфер, используя регулятор усилителя сабвуфера. Очень часто пассивные сабвуферы подключаются параллельно к фронтальным колонкам:
Очень часто пассивные сабвуферы подключаются параллельно к фронтальным колонкам:
- На задней панели сабвуфера три клеммы — это плюсы от фронтальных динамиков и их общий минус (минусы скручиваются вместе);
- На задней панели сабвуфера четыре клеммы — это плюсы и минусы фронтальных динамиков.
Пассивный сабвуфер может также использоваться и в стерео варианте. Великолепно подойдет он и для подключения к домашнему кинотеатру. При применении совместно со стерео усилителем нужно подключить к выходам сабвуфера выходы усилителя. Для этих целей удобно использовать акустические кабели, которые имеют толщину от 2.5 до 4 мм, достаточно лишь подобрать нужную длину
При подключении важно убедиться в соответствии полюсов штекеров и полюсов предоставленных каналов. Выходы сабвуфера подключают к сателлитам
Подобная операция производится в том случае, когда сабвуфер используется в домашнем кинотеатре.
Как подключить автомобильный сабвуфер дома к компьютеру
Подсоединить автомобильный сабвуфер к компьютерудля получения мощного и насыщенного баса можно только в том случае, если это активная система. «Раскачать» звуковую катушку и диффузор динамика 12-15 дюймов, маломощный усилитель персонального компьютера не в состоянии. Подключить автомобильный активный сабвуфер к компьютеру или ноутбуку можно, подав на его вход сигнал с линейного выхода звуковой карты. При организации такого звукового канала возникает ещё одна сложность. Некоторые активные низкочастотные системы, работающие в автомобилях, не предназначены для питания от сети 220 вольт, поэтому не имеют встроенных блоков питания.На автомобильный активный НЧ блок подаётся питание 12 Vc аккумулятора. Поэтому пользователю придётся предусмотреть отдельный источник питания для низкочастотного тракта. Подключение к компу сабвуфера с усилителем даст нужный результат только в том случае если НЧ блок многоканальный и к нему одновременно с низкочастотным блоком подстыкованы широкополосные колонки высокого качества
.
Такая звуковая система обеспечит высокое качество звука в компьютерных играх и при просмотре фильмов и музыкальных программ.
Советы и рекомендации
Как видно, существует несколько вариантов и схем подключения сабвуфера. При этом также добавим, что автомобильную акустику и сабвуфер также в ряде случаев подключают через кроссовер.
Если подключать сабвуфер через кроссовер автомобильный, можно заметно улучшить качество звука. Прежде всего, кроссовер является устройством, которое делит частотный диапазон, выполняя функции частотного фильтра.
Другими словами, чтобы на саб подавались только низкие частоты, без примесей верхних и средних, требуется фильтр частот. Это также справедливо и для других колонок в автомобиле, особенно для высокочастотных «пищалок». Такое разделение сигнала позволяет лучше детализировать музыку.
Что касается самих кроссоверов, они бывают активными, пассивными, однополосными и двухполосными. Пассивные дешевле и намного проще по конструкции, не имеют активных элементов.
Фактически, такой кроссовер это катушка индуктивности, емкость и сопротивление. В результате устройство снижает мощность сигнала, выдерживает меньшие пиковые нагрузки и быстрее выходит из строя. Подключается данный тип кроссоверов перед самим динамиком.
В свою очередь, активный кроссовер стоит дороже, ставится перед усилителем. Такой фильтр отличается от пассивного возможностью точной и детальной настройки срезов частот.
Еще добавим, что выполнять любые работы по подключению электрооборудования в авто необходимо со снятия клемм с АКБ
При установке важно помнить, что соединения должны быть надежными, провода должны иметь нужное сечение, быть в качественной изоляции, крепиться хомутами, укладываться в гофре и т.д.. То же самое можно сказать и о креплении оборудования. Все элементы, в том числе и акустика, усилители, кроссоверы, сабвуфер, магнитола и другие элементы должны быть надежно закреплены.
Все элементы, в том числе и акустика, усилители, кроссоверы, сабвуфер, магнитола и другие элементы должны быть надежно закреплены.
То же самое можно сказать и о креплении оборудования. Все элементы, в том числе и акустика, усилители, кроссоверы, сабвуфер, магнитола и другие элементы должны быть надежно закреплены.
Запрещено игнорировать необходимость установки предохранителя. Предохранители должны подбираться с учетом мощности, энергопотребления и других паспортных характеристик устройств, которые устанавливаются и подключаются в автомобиле.
Пассивный сабвуфер и его подключение
Это устройство представляет собой несложную конструкцию из мощного динамика в коробке определенного размера и формы. Подключить сабвуфер такого типа к вашей музыкальной системе можно через усилитель. Если у вас таковой уже имеется, то проблем не будет, а если нет — придется раскошелиться. После этого его можно подключить, так же как и активный. Если же вы решили все же подключить сабвуфер без усилителя, вам стоит знать, что вы действуете на свой страх и риск, можете что-то сжечь. Итак, включается он в цепь параллельно, то есть так же, как и обыкновенные колонки, или к отдельному выводу усилителя. Кроме того, дополнительное сопротивление достаточно мощного динамика в цепи плохо сказывается на качестве и громкости системы. При этом с частотами происходят какие-то процессы, которые ухудшают качество баса. Поэтому для получения хорошего звука вам придется двигать его по комнате, пока не добьетесь оптимального звучания.
Трудности выбора
Если вы решили приобрести сабвуфер, стоит ознакомиться с видами, которые можно приобрести. Он бывает активным и пассивным. Активные виды сабвуфера обычно оснащены кроссовером и встроенным усилителем. Поэтому синхронизация данного оборудования с другими акустическими устройствами в доме происходит с минимальными затратами времени. Звук от активных устройств значительно лучше по качеству звучания, чем у устройств пассивного плана.
Пассивный домашний сабвуфер имеет последовательное подключение к основным колонкам и обычно не содержит мощных усилителей. Главным недостатком такой аппаратуры является сложность выбора места для ее размещения.
Инструкция по подключению
Для активного сабвуфера:
- Отключаете ПК от сети, подготовьте аудиосистему – буфер, колонки, провода.
- Кабели от колонок подсоединяете к сабу и панели, на задней части системного блока. Производители, для удобства пользователей, частенько производят штекеры и разъемы одного цвета, поэтому подключать такие аудиосистемы одно удовольствие.
- Кабелем Jack 3,5 мм (штекер белого цвета) соединяете колонки и звуковую карту.
- Подключаете саб к разъему карты с маркировкой sub.woofer или sub. Если такового не имеется, то используется порт для боковых колонок.
- Включите систему и системный блок в сеть.
Для пассивного сабвуфера:
- Убедитесь, что компьютер выключен.
- Соедините саб и усилитель, а после подключите его к аналоговой панели кабелем Jack 3,5 мм. Второй тюльпанчик воткните в усилок. Способ подходит, если ресивер имеет разъем под низкочастотные устройства. Иначе смотрите раздел, как подключить колонки к компьютеру.
- Саб соединяется с центральным входом (желтого цвета) на задней панели системного блока. Не забудьте подключить кабели к микрофонному и линейному разъемам.
- Включите систему в сеть и загрузите ПК.
Для пассивных колонок:
- Отключите ПК и подготовьте ресивер, колонки.
- Акустика соединяется с усилителем соответствующими кабелями.
- Ресивер подключается к системному блоку.
Сабвуфер
Те, у кого не было этого девайса, никогда не слышали качественного баса, особенно хорошо играют басы от автомобильного сабвуфера в машине. Отличительная черта низких частот — это прекрасное распространение в замкнутых пространствах, что порой очень сильно усложняет определение источника звука. Именно это свойство позволяет расположить девайс в любом удобном месте, где он не будет мешать никому. А самое главное — это то, что расположение никак не отражается на ощущениях от прослушивания.
Также этот гаджет имеет большие габариты, которые прямо пропорционально сказываются на его мощности.
Автомобильный сабвуфер: виды и конструктивные особенности
Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).
Сабвуферы бывают двух видов:
- Активные — в них уже есть встроенный усилитель мощности;
- Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.
Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.
Конструктивно активный саб состоит из следующих элементов:
- корпус — деревянный или пластиковый;
- динамик низких частот;
- регулятор сигнала;
- усилитель;
- регулятор частоты сигнала.
Для качественного звука активный саб необходимо правильно подключить к магнитоле.
Типы сабвуферов по конструкции:
- Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
- Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
- Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
- Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
- Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.
Подключение саба к магнитоле через усилитель

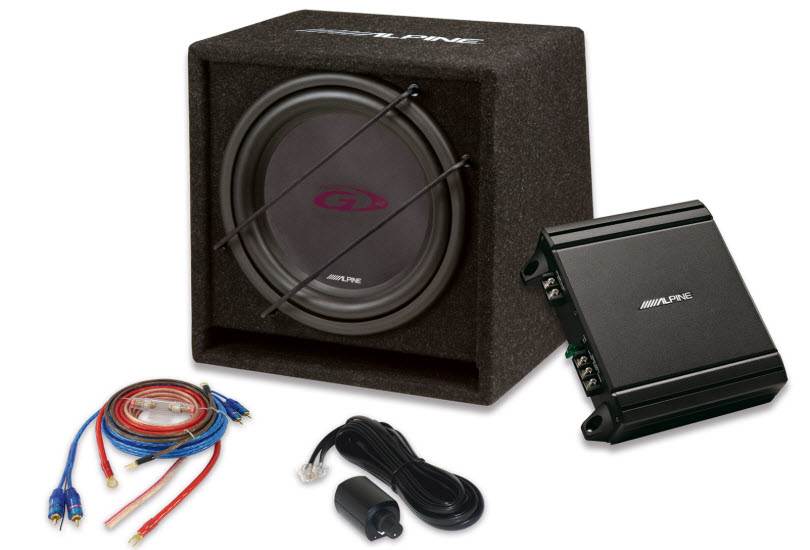

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:
- нож;
- набор отверток и ключей;
- пассатижи и кусачки;
- изолента;
- предохранители;
- конденсатор;
- крепежи-расходники (гайки/болты);
- кольца-уплотнители;
- проводка («тюльпаны», акустический кабель, питание).
Процесс подключения
Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.
Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

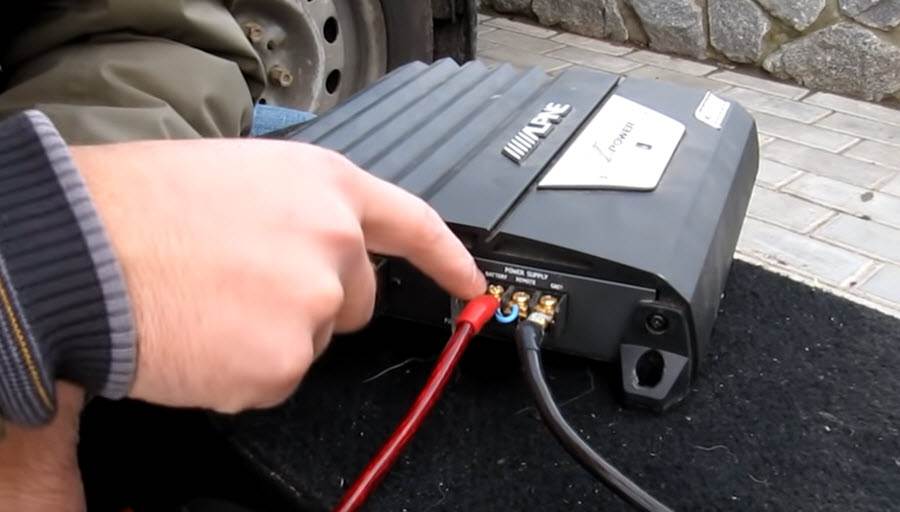

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.
Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).
Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

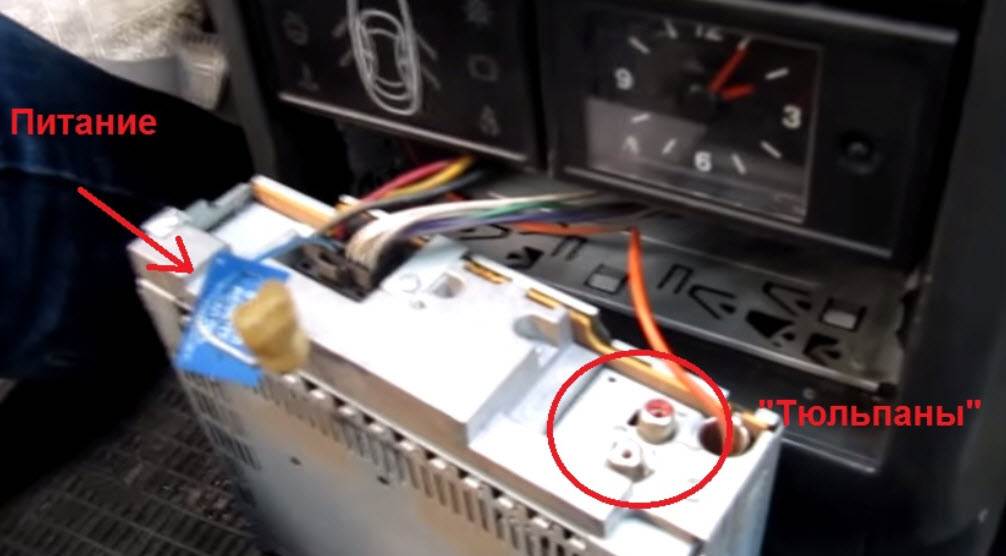

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.
Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.
В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.
Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.
Инструкции по правильной установке
Все монтажные работы следует проводить при отключённой минусовой клемме автомобильного аккумулятора. Для установки сабвуфера могут понадобится следующие материалы и изделия, о выборе которых шла речь выше:
- силовые провода подходящего сечения,
- межблочный кабель,
- предохранитель с держателем,
- конденсатор,
- кроссовер.
Для выполнения работ по монтажу сабвуфера необходимы следующие инструменты и расходные материалы:
- отвёртки,
- набор ключей,
- кусачки,
- нож,
- дрель,
- гофрированная трубка,
- пластиковые или резиновые втулки для переходов,
- клеммы,
- метизы.
Установка активного сабвуфера
- Прежде чем приступать к работе, отключите от аккумулятора минусовую клемму.
- Выберите наиболее подходящее место для установки, ориентируясь на предполагаемое качество звука и минимальный ущерб функциональности автомобиля.
- Максимально близко к аккумулятору определите место установки предохранителя. Закрепите держатель на корпусе автомобиля. Соедините один вывод с плюсовой клеммой батареи. Защитите провод гофрированной трубкой.
- Разместите сабвуфер. При необходимости просверлите крепёжные отверстия и закрепите колонку болтами или шурупами-саморезами.
- Надёжно соедините «земляную» клемму GND с корпусом автомобиля отрезком того же провода, что будет использован для питания усилителя устройства. Место контакта зачистите от краски. Для крепления используйте нержавеющие болты, гайки и шайбы. Откажитесь от шурупов.
- Проложите силовой провод между сабвуфером и предохранителем. Разместите его вместе со жгутами автомобильной проводки.
- Избегайте прокладки вблизи подвижных деталей, не допускайте защемления элементами обшивки салона. Фиксируйте провод там, где есть вероятность перетирания от вибрации.
- Для переходов из салона в багажник и моторный отсек по возможности используйте штатные отверстия, если это невозможно — просверлите дрелью новые. Защитите переходы резиновыми или пластиковыми втулками и уплотнителями.
- Соедините проложенным кабелем разъем питания сабвуфера и свободный вывод предохранителя.
- По желанию установите конденсатор.
- Проложите межблочный кабель между сабвуфером и головным устройством как можно дальше от силовой проводки автомобиля по возможности избегая пересечений с ней.
- Если в межблочном кабеле нет управляющего провода, проложите его отдельно в любом удобном месте и соедините вход REM усилителя сабвуфера с магнитолой.
- Проверьте надёжность всех соединений, подключите минусовую клемму аккумулятора, подайте питание на аудиосистему и проверьте её работоспособность.
- При отсутствии недостатков, закрепите кабели и провода, установите на место обшивку.
Установка пассивного сабвуфера
- Подберите подходящие места для установки сабвуфера и кроссовера, закрепите устройства.
- С учётом положения фильтра проложите акустический кабель (провод) между сабвуфером и усилителем или головным устройством.
- Соедините проложенным проводом сабвуфер с выходом усилителя через кроссовер или напрямую, если усилитель оборудован фильтром низкой частоты LPF.
- Проверьте надёжность соединений, включите питание и протестируйте работу сабвуфера.
- При отсутствии недостатков закрепите провода, восстановите обшивку салона.
Видео по установке
Самостоятельная установка сабвуфера — дело несложное, но требующее внимательности и аккуратности. Выполняя приведённые рекомендации, справиться с этой задачей сможет любой.
Как подключить сабвуфер к ноутбуку без усилителя
В современных устройствах всё меньше становится соединительных проводов. Инновационные технологии позволяют состыковывать различные устройства, пользуясь беспроводными технологиями. Подключить саб к компьютеру без проводов можно черезBluetooth. На лэптопах установлены стандартные драйверы от компании Майкрософт. Обычно с ними не бывает проблем, но перед подключением нужно убедиться в том, что драйверы не «слетели». Для этого нужно открыть на ноутбуке «Диспетчер устройств», найти значок радиомодуля Bluetooth и выполнить процедуру обновления. Далее нужно включить модуль радиотрансляции на ноутбуке и беспроводной акустической системе. Для этого используется одновременное нажатие двух клавиш. На ноутбуках это Fnклавиша помеченная пиктограммой Bluеtooth. Это может быть F3 или какая-то другая клавиша.Если такой клавиши нет, то включить беспроводную трансляцию можно через меню «Параметры» и раздел «Устройства». На акустических системах имеется специальная кнопка для включения режима беспроводной связи.
Таким образом, можно легко подключить домашний сабвуфер к компьютеру. Плохое качество звука связано с большим расстоянием между устройствами или от высокочастотных помех, которые создают другие домашние устройства. Особенно негативно влияют на трансляцию звука через BluetoothWi-Fiроутеры. Помочь устранить этот дефект может переключение канала с 40 МГц на 20 МГц.
Подключение саба к магнитоле через усилитель
Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:
- нож;
- набор отверток и ключей;
- пассатижи и кусачки;
- изолента;
- предохранители;
- конденсатор;
- крепежи-расходники (гайки/болты);
- кольца-уплотнители;
- проводка («тюльпаны», акустический кабель, питание).
Процесс подключения
Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.
Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.
Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.
Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).
Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.
Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.
Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.
В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.
Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.
Тестирование и настройка звука в колонках
Если колонки заработали, но звук оставляет желать лучшего, нужно настроить его с помощью стандартных инструментов операционной системы MS Windows. Для того чтобы начать тестирование и настройку звуковых параметров зайдите в панель управления системой, использовав меню Пуск.
Зайдите в звуковое меню (чтобы ускорить процесс поиска нужной иконки в панели управления воспользуйтесь мгновенным поиском в правом верхнем углу). Выберите из списка установленных звуковых устройств нужные колонки и проверьте в опциях правильно ли установлены драйвера (если нет – переустановите их) и корректно ли они подключены.
Протестируйте звук на разной громкости на предмет излишнего шипения или других перебоев в звучании.
Если в колонки встроен микрофон обязательно проверьте качество записи звука. Это можно сделать с помощью самого обычного диктофона. Если такой программы нет в списке стандартного предустановленного программного обеспечения вашей ОС, можно скачать стороннее ПО. Хорошими аналогами стандартному диктофону есть программы EasyRecorder, RecordMe, StartRecord. Прежде чем запускать программу и записывать что-либо, проверьте включен ли микрофон в параметрах звука (панель управления системойàзвук).
Как из домашнего сабвуфера сделать автомобильный
При подключении домашнего саба в машину нужно знать, что очень большой выходной мощности на выходе не получится. Большинство домашних низкочастотных акустических систем не рассчитаны на киловаттную нагрузку, которую так любят меломаны. Кроме того короб домашней колонки не предназначен для работы в условиях постоянной тряски и вибрации. То же самое относится и к громкоговорителю. Домашняя акустическая аппаратура эксплуатируется в условиях нормальной температуры и влажности, поэтому причин отказов такой системы, установленной в автомобиле, будет много. Установить домашний сабвуфер в машину, это не самая лучшая затея. Главное, что домашняя низкочастотная колонка предназначена для озвучивания больших объёмов. Самая скромная комната в десятки и сотни раз больше объёма багажного отсека автомобиля, поэтому громкоговоритель будет звучать совсем не так как хотелось бы. Диффузоры динамиков для бытовых акустических систем не рассчитаны на сильные перепады температур и высокую влажность. В большинстве диффузоры автомобильных динамических головок изготовлены из полипропилена и других синтетических материалов, которые совсем не впитывают влагу. Поставить в машину домашний сабвуфер конечно можно, но большинство таких технических решений не отличаются качеством звучания и долговечностью.
Кабель для питания активного сабвуфера
Для подачи питания на сабвуфер надо тянуть кабель от аккумулятора. Подключать его к прикуривателю, поворотам, замкам и другим устройствам не стоит. И звучание будет плохим, и безопасность низкой.
Акустика — один из самых мощных потребителей и кабель нужен из разряда силовых. В хорошей изоляции, с больши́м сечением и из хорошей меди. Сечение подбирают в зависимости от мощности колонки. Сразу скажем, что оно будет немалым.
Таблица определения сечения кабеля для подключения питания активного сабвуфера
В таблице указан рекомендуемый диаметр в зависимости от мощности подключаемого устройства. Размеры даны в AWG — американской системе измерения сечения проводов. Это первая цифра. В скобках дано соответствие в квадратных миллиметрах — мм², которые приняты у нас.
Точного соответствия на нашем рынке вы не найдете. Например, 6,5 мм² точно нет. Есть 6,0 мм² или 8,0 мм². Брать лучше ближайшее большее. То есть, если вам надо 6,5 мм², то лучше взять на 8 чем на 6.
Кабели для подачи питания на активный саб
Длину берите с запасом. Сращивание силовых кабелей недопустимо. Если окажется коротким, придется тянуть новый кусок. Нужны еще будут клеммы, которые прицепите по краям кабеля. Желательно — медные, из толстой хорошей меди. Идеально — луженые (белого цвета, но внутри медь). Они меньше окисляются.
Технические вопросы
С усилителем система автозвука имеет более высокое энергопотребление. Если с обычной автомагнитолой потребление порядка до 10 А, то при установке саба с усилителем может быть до 60 А. Это надо учитывать при выборе оборудования и при подключении магнитолы. При выборе — берите магнитолу/усилитель большей мощности (и с 4-мя каналами), при подключении — провода большего сечения.
Набор для подключения усилителя саба: два силовых кабеля, межблочный, управляющий и акустический
Если магнитола у вас подключена штатно, а вы решили добавить сабвуфер, лучше замените питающий провод на более толстый. И звучание будет лучше (можете проверить), и греться провода будут меньше. А к чему приводит нагрев проводки в машине вы, наверняка знаете.
При выборе сечения кабеля для подачи питания на усилитель надо учитывать общую (суммарную) мощность усилителя. Она зависит от количества каналов и мощности, которую он выдает в канал.
Таблица выбора сечения питающих кабелей для подключения усилителя
В характеристиках усилителя указывают канальную мощность. Ее берем и умножаем на количество каналов. Например, в канал идет 30 Вт, каналов у нас четыре. Суммарная мощность будет 30 Вт * 4 = 120 Вт. Вот эту цифру и используем при подборе сечения кабеля. Дальше пользуемся таблицей.
