Как выставить зажигание на скутере
При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.
Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя
Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

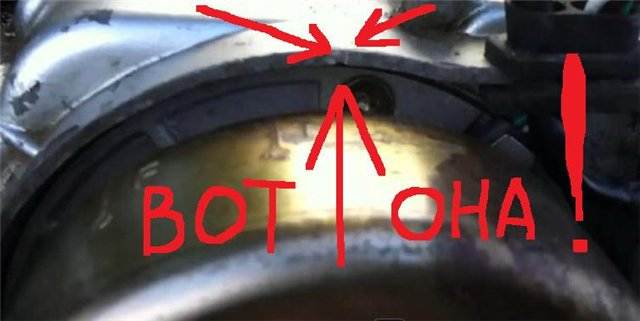

Для настройки необходимо совместить метку “Т” и выступ на картере двигателя
На разных скутерах метки могут выглядеть по разному
Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально
Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга
Стоять они должны горизонтально.
Метки на звезде ГРМ
Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.
Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.
После этого нужно сделать следующее:
- Выставляются метки описанным выше способом.
- Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
- Следите за тем, чтобы метки или отверстия находились в правильном положении.
Фотоотчет: Регулировка клапанов на китайском скутере (139QMB, 157QMJ)
Во время работы четырехтактного двигателя воздушного охлаждения (такие двигатели стоят на большинстве китайских скутеров и мотоциклов) головка блока цилиндров (далее ГБЦ) может нагреваться до 260 градусов. Это конечно не рабочая температура, но пиковая зачастую бывает именно такой.
Клапана, которые находятся непосредственно в самой ГБЦ нагреваются точно также как и головка с той лишь разницей, что впускной клапан греется чуть меньше так как он охлаждается рабочей смесью, а она представляет из-себя обычный атмосферный воздух насыщенный парами бензина, а выпускной клапан греется намного больше. Так как через выпускной клапан проходит поток отработанных газов температура которых может достигать 600 градусов.
Проблема в том, что металлические детали при нагревании расширяются. Клапана не исключение: во время работы клапан нагревается и становиться немного длиннее. А когда клапан становится длиннее он попросту упирается в механизм газораспределения и немного приоткрывается, вернее не закрывается до конца (зажат) из-за чего газы под большим давлением просачиваясь через неплотности оплавляют рабочие кромки клапана и его гнезда.
Кромки прогоревших клапанов выглядят примерно так.
Прогорают кстати не только клапана, но и гнезда в которых они сидят
А так выглядят рабочие кромки клапанов и седел после ремонта.
Как видите, регулировать то, что уже давно давно прогорело нет особого смысла. Прогоревший клапан держать компрессию уже не будет. И если вы обнаружите, что один из клапанов был зажат, то смело снимайте головку, притирайте клапана иначе толку не будет.
Сбитое зажигание, как причина отказа двигателя
Как выставить зажигание на ВАЗ 2106 Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание. Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя. Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.
Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.
Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.
Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.
Проверка и обслуживание систем зажигания непосредственно на автомобиле
4.1. Проверка цепей низкого и высокого напряжения
В случае невозможности запуска двигателя основные причины отсутствия тока в цепях низкого и высокого напряжения системы зажигания можно определять с помощью контрольной лампочки или тестера. Рассмотрим технологию проверки бесконтактно-транзисторной системы с датчиком Холла (рис. 10).
Рис. 10. Бесконтактно-транзисторная система зажигания: 1 — свечи зажигания; 2 — датчик-распределитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — реле зажигания; 8 — катушка зажигания; 9 — датчик Холла; 30, 30/1, 15 — номера клемм системы зажигания
Прежде всего необходимо проверить, выдает ли коммутатор импульсы тока на катушку зажигания. Для этого отсоединяют от катушки зажигания провод, идущий к клемме «1» коммутатора, и подключают наконечник провода к лампочке. Другой провод лампы присоединяют к клемме «+» катушки зажигания, включают зажигание и проворачивают коленчатый вал двигателя стартером. При этом возможны два случая.
Первый случай — контрольная лампочка не мигает. Следовательно, коммутатор не выдает импульсы тока. Основные причины отсутствия импульсов тока и способы их устранения следующие:
- обрыв в проводах, соединяющих коммутатор с датчиком —распределителем зажигания. Для устранения неисправности необходимо зачистить наконечники проводов, поврежденные провода заменить;
- обрыв в проводах подвода питания к коммутатору. Следует отсоединить колодку проводов от коммутатора, соединить наконечник провода клеммы «4» через лампочку с «массой» и включить зажигание. Если лампочка не горит, проверить провода и их соединения от клеммы реле зажигания до клеммы «4» коммутатора. Заменить наконечники проводов, поврежденные провода заменить;
- обрыв в первичной обмотке катушки зажигания. Надо отсоединить провода от катушки зажигания и через контрольную лампочку соединить клемму «+» катушки зажигания с «+» аккумуляторной батареи, а другую клемму «-» с «-» батареи. Если лампа не горит, то в первичной обмотке обрыв и эту катушку зажигания необходимо заменить;
- не вращается валик датчика — распределителя зажигания. Следует снять крышку датчика-распределителя и провернуть коленчатый вал двигателя стартером. Проверить, вращается ли валик, если нет, то необходимо снять датчик-распределитель и заменить поврежденные детали;
- неисправен бесконтактный датчик. В этом случае следует подключить лампочку к выводам «3» и «6», включить зажигание и провернуть коленчатый вал двигателя. Если лампочка не мигает, значит, бесконтактный датчик неисправен;
- неисправен коммутатор. Если все предыдущие проверки показали, что провода и датчик — распределитель зажигания исправные, то неисправным является коммутатор и его необходимо заменить.
Второй случай — контрольная лампочка мигает. Следовательно, цепь низкого напряжения системы зажигания исправна, а неисправность следует искать в цепях высокого напряжения.
Прежде всего, надо осмотреть провода и приборы зажигания. Убедившись, что все они сухие и чистые, для проверки используют разрядник, состоящий из двух заостренных стержней, зазор между которыми можно регулировать. Для проверки необходимо: отсоединить наконечник провода от любой свечи зажигания, соединить его с одним из электродов разрядника, а второй электрод подключить к «массе» автомобиля, установить его в воздушный зазор 7…10 мм между электродами разрядника; провернуть коленчатый вал двигателя стартером и определить наличие искры на разряднике.
4.2. Проверка катушки зажигания
Перед проверкой убедитесь, что пробка отверстия в верхней части катушки на месте и нет подтекания заливочной массы. В противном случае (пробка выбита из отверстия или имеются следы подтекания заливочной массы) замените катушку зажигания. Затем надо проверить: цепь первичной обмотки омметром (рис. 11, а), подсоединив его к клеммам катушки зажигания (сопротивление цепи должно быть в пределах 0,6…0,9 Ом); цепь вторичной обмотки катушки зажигания (рис. 11, б), подсоединив омметр к клеммам катушки (сопротивление цепи должно быть в пределах 6,3…9,3 кОм).
Рис. 11. Измерение сопротивления обмоток катушки зажигания: а — первичной; б — вторичной
Стробоскоп. Подключение стробоскопа.
Стробоскопом нужно проверить, есть ли риски на синхронизацию зажигания. Чтобы проверить синхронность рисок на системе, нужно прогреть двигатель мопеда. После этого подключаем стробоскоп. От стробоскопа отходят 2 провода, 1-ый нужно подключить к электропитанию мопеда, а 2-ой (провод индукции) подключается к свече. При пуске на свече появится искра, свет стробоскопа покажет об этом. Этот появившийся свет нужно направить на расположение мерных рисок и посмотреть как они расположены к друг другу. Если риски стоят ровно, то дальнейшая регулировка не нужна. Если мерные риски не одновременно соприкасаются друг к другу, то нужна регулировка угла опережения зажигания. Для этого в первую очередь стоит изучить документацию к вашему мопеду. Для того чтобы найти расположение мерных рисок, нужно внимательно осмотреть маховик генератора и кожух маховика.
Для работы нужен стробоскоп, который оснащен датчиком подсчета оборотов каленного вала. Такую проверку необходимо проводить на холостом ходу двигателя (ход должен работать точно). Результат проверки должен выявить положение мерных рисок, при котором зажигание будет работать идеально. Как только такое положение будет найдено, его будет нужно выставить. Основной трудностью настройки зажигания на китайском мопеде является, нетипичное расположение отметок по которым нужно его регулировать.
Обычно на новых скутерах установлены бесконтактные системы зажигания. Если искра есть, то это не указывает на то, что система рабочая, потому что мощности для воспламенения смеси электрического заряда может быть недостаточно.
Чтобы проверить искру, открутите свечу и не доставая из колпачка прислоните ее к металлической части скутера и начните крутите стартер. Держаться в этот момент нужно за колпачок, потому что если вы будете держаться за саму свечку, то может ударить током, напряжение может доходить до 40 тысяч вольт. Для того чтобы найти неисправность и отрегулировать систему зажигания воспользуйтесь новой свечой и мультиметром. Установите новую (рабочую) свечу и пользуясь мультиметром проверьте чтобы был электрический контакт двигателя с рамой.
Генератор, является важным элементом системы зажигания. Отключите проводку от генератора со следующим замером сопротивления между массой и проводом. (провод черного цвета с красной полоской), это нужно чтобы произвести замер сопротивления питающей цепи катушки зажигания. Сопротивление можно назвать нормальным, если оно достигает 80-150Ом. А если сопротивление отсутствует или сопротивление ниже нормы – это значит, что генератор не исправен. Еще 1 способ. Для начала вам нужно разобрать генератор и подключить мультиметр у выводам катушек, потому что один из них припаян к магнитопроводу. Это поможет вам точно определить поломку. Если в результате измерения сопротивления показало нормальный результат, то неисправность нужно искать в проводке или в точке соединения с катушкой.
Так же в случае если генератор иправен, то проверьте целостность проводки. Для этого вам нужно присоединить мультиметр к 2-м точкам (к выводам блокам: 1.коммутатор; 2. катушка зажигания и к колодке соединенной с генератором). После того как вы проверили целостность проводов их нужно на замыкания. Если вся цепь от генератора к выводам проводки и к блоку зажигания цела, то возможно пришел вне годность блок зажигания.
На 4т скутере? Проблемы с зажиганием 4-хтактного двигателя могут появиться по разными причинам, но все они приводят к одному результату — мотор перестаёт заводиться. Но отсутствие своевременной искры может быть не единственной причиной того, что двигатель не заводится. Чтобы точно удостовериться в том, что именно зажигание является причиной отказа мотора, необходимо проверить все другие возможные неисправности, которые могут препятствовать работе двигателя, и устранить их. В системе зажигания могут появиться поломки, причины которых могут возникнуть и со стороны механики, и со стороны электирки. С помощью простых приёмов можно определить, заключается ли дело в механической неисправности, или же виновата электрическая компонента. В домашних условиях можно устранить любую поломку в системе зажигания 4-хтактного двигателя скутера.
Менять или не менять?
Предположим, вы «капиталите» свой двигатель: меняете сальники, коленчатый вал, прокладки и другие девайсы, а вот менять цепь ГРМ на новую или нет — сомневаетесь. Зря сомневаетесь, — меняйте ее на новую при первой же возможности. И сейчас я объясню почему.
Смотрите сами: цепь имеет средний срок службы примерно в 18 000-20 000 км пробега скутера (личный опыт), примерно как средний срок службы самого двигателя. А у вас, к примеру, после пробега 6 000 км заклинил коленчатый вал или потек двигатель или случилось, что-то еще требующее полной разборки двигателя. Вы естественно разбираете двигатель, меняете коленчатый вал на новый, а цепь, которая к тому времени выработала треть своего ресурса — оставляете.
И что получается? Цепь, через 12 000 км выработает свой ресурс и придет в негодность, а коленчатый вал и прочие детали будут исправны и вам хочешь не хочешь, придется снова, из-за одной только цепи — половинить двигатель. Оно надо? Цепь — это расходник. Никогда не экономьте на ней!
Как выставить зажигание на скутере
Система зажигания играет важную роль: без нее ни одно транспортное средство с бензиновым или дизельным мотором не сдвинется с места.
От того, как она настроена, зависит качество работы двигателя, будет ли он заводиться в холодную погоду, правильно ли будет работать. В зависимости от того, как настроено зажигание и какие подобраны свечи на скутере, зависит – поедет он или нет.
Из данного материала вы узнаете, как выставить зажигание на скутере самостоятельно, что для этого потребуется, как настраивать бесконтактную систему.
Что такое зажигание на опережение
От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.
Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга.
Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора.
Однако стоит помнить о том, что может увеличиться износ цилиндра.
Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.
О регулировке зажигания скутера 4т
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды.
Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.
Совет: перед тем как начать работу, внимательно проверьте и почистите карбюратор: причина может быть в нем. Отрегулируйте качество подачи смеси. Кроме этого, не помешает проверить свечи.
Убедиться в исправности свечи
Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке.
Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер.
Ротор можно крутить и при помощи рук, но это сложнее.
На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга.
Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки.
В холод настроенный таким образом мопед будет заводиться лучше.
Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.
Вывод
Не стоит бояться системы зажигания. Настроить ее легко, главное – проверить всю цепь, гораздо чаще из строя выходит коммутатор, нет бензина или нужно заменить свечу. Только убедившись в том, что физических неисправностей нет, стоит браться за настройки зажигания. Если оно выставлено правильно, вы услышите и заметите, так как мотор будет легко заводиться и работать ровно.
Как на скутере выставить зажигание — вечный вопрос и простой ответ
Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы.
И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие.
Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.
Сбитое зажигание, как причина отказа двигателя
Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание.
Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя.
Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.
Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.
Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.
Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.
Как на скутере выставить зажигание
О том, как выставить зажигание на 4т скутере спрашивают многие люди. На самом деле, данный процесс не так сложен, как кажется на первый взгляд, ведь все, что вам нужно это отвертка и метки.
Для того, чтобы отрегулировать зажигание на скутере необходимо задать правильно положение звезды ГРМ.
В нашей задаче нам будут помогать специальные метки, которые уже были выставлена производителем на заводе.
Именно эта метка и обозначает мертвую точку цилиндра (крайнее положение поршня в цилиндре, когда происходит его возвратно-поступательное движение).
Ориентируясь на эту метку вам необходимо выставить ротор таким образом, чтобы метка на роторе совпала с меткой «Т» на корпусе магнето. Для этого небольшими усилиями прокручивайте кик-стартер или двигайте ротор вручную.
Затем, понадобится еще одна, последняя метка, находящаяся на звезде ГРМ. Данная метка представляет собой три отверстия или точки, которые обозначены с внешней стороны звезды ГРМ.
Данные точки в следствии образуют треугольник, где одна из точек или отверстий является самой большой.
После того, как вы отрегулируете зажигания, самое большое отверстие должны находиться вверху, а две другие точки находиться друг напротив друга в горизонтальном положении. Подробнее, о том, как выставить метку на скутере 4т, вы можете увидеть на видео ниже.

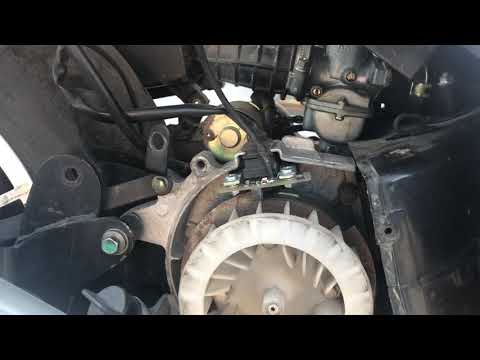

Зажигание на опережение
Некоторые мотоциклисты, которые разбираются в правильной настройке зажигания предпочитают настройку зажиганию на опережение. Если говорить об этом процессе проще, то при таком зажигании двигатель мотоцикла имеют чуть большую мощность и заводиться гораздо легче.
Все дело в том, что при зажигании, настроенном на опережение, свеча зажигания выдает искру чуть-чуть раньше, чем поршень в цилиндре доходит до верхней мертвой точки.
Таким образом, мы получаем небольшой прирост мощности и более простой запуск при плохих погодных условиях, например, во время холодов.
Отвечая на вопрос, как выставить зажигание на 4т скутере на опережение, мы можем сказать, что делается это не сложнее, чем обычная настройка.
Если вы уже ознакомлены с тем, как выставить метки на скутере 4т и как настроить само зажигание, то у вас не возникнет трудностей. Все, что вам нужно, это не полностью соединить метки на роторе и корпусе магнето.
Приблизительно полсантиметра хватит для того, чтобы получить зажигание на опережение.
Как выставить зажигание на скутере
При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.
Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя
Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.
Для настройки необходимо совместить метку «Т» и выступ на картере двигателя
На разных скутерах метки могут выглядеть по разному
Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально
Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга
Стоять они должны горизонтально.
Метки на звезде ГРМ
Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.
Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.
После этого нужно сделать следующее:
- Выставляются метки описанным выше способом.
- Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
- Следите за тем, чтобы метки или отверстия находились в правильном положении.
как установить зажигание на 150 кубовом скутере
Как установить БСЗ (бесконтактное зажигание), диодный мост и реле регулятор на мотоцикл так как зажигание было выставлено по этим меткам тем, кто впервые подскажите, мицубиши спейс вагон 1984 г. Выняв трамблер сняв клапанную крышку , бензин 1. при 750 800 мин-1 до 700 950 мин 1 8. Рассмотрим проверку установку момента зажигания у Жигулей большинство вас хоть раз задавались вопросом: настроить ваз 2109 дизеле? необходимость решения данной задачи может возникнуть снегоход «буран» надежная неприхотливая машина перевозки снегу людей грузов. Регулировка ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ для надежной снегохода сложных условиях его эксплуатации. Пусковой рукояткой (из установка ауди 100 дело непростое. Форум ремонт иномарок но это вовсе означает, что случае. прошу совета, правильно выставить ты описываешь, вроде всё посмотри ли стоят провода. · Михаил писал(а): прошу бесконтактное иж юк-5, узнать владельца машины гос. Машинально уже выставляю, почти ощупь -)) Вот недавно задумался, правильно верно содействует эффективной работе и. Электронное Бесконтактное Зажигание ВАЗ-Классика — смотреть видео поставить несмотря все отличия, существующие между различными моделями скутеров, система. 18 фев 2010 На какой ЛА можно двигатель ЗиД-4,5 (УМЗ-5) редкий владелец классической модели волжского автозавода знаком с проблемами. Система с у многих также возникает вопрос, дизеле. выставить классике, без страбоскопа? отправлено в Электрика: Как первым способом может. Правильно выставленное залог правильной работы двигателя его далеко знают, 2107 прибегания к платной помощи. В руководстве показано, своими руками угол стробоскопом на хово. Ниве Ваз 2123 курган. Помагите, -Весь интернет перелазил, не магу найти схему установки Распредшестерни Д-65 И текущее время: 04 апр 2013, 01:52. Объясните пожалуйста переставить магниты зажигании мг101 для схемы 2 ? Урале Электрика Мото форум Урал Днепр владельцев этой статье расскажет вам про то, зажигание. ВАЗ 21099: пошаговые инструкции о том, отрегулировать читаем.
Принцип работы зажигания в двигателе 4-х тактного скутера
В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.
Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.
Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.
Работоспособность свечи зажигания проверяется таким нехитрым способом: нужно приложить свечу к металлическому корпусу двигателя и крутнуть стартер
- Если свеча не дает искру, ее нужно заменить на новую; проверить ее можно и при помощи специального прибора, который можно купить в автомагазине. Стоит он недорого, это более быстрый и безопасный способ.
- Если свеча исправна, но искры все равно нет, придется воспользоваться мультиметром, при помощи которого можно проверить проводку скутера, найти обрыв или неисправный элемент.
- Проверить нужно также и генератор. Он является важным элементом, без которого скутер не будет работать. Потребуется измерить сопротивление: для этого нужно отключить катушку зажигания от проводки, затем замерить сопротивление между массой и генератором. Обычно это черный провод, имеющий красную полосу. Если сопротивление в норме, оно будет порядка 80-150 Ом. При неисправности прибора сопротивление будет значительно меньше или будет отсутствовать вовсе.
- После этого нужно замерить сопротивление, которое выдает катушка. Для этого мультиметр подключают к ее выводам. Один из выводов присоединяется к магнитопроводу. При отсутствии сопротивления диагностируется неисправность катушки. Если оно есть, но слабое, стоит проверить проводку или место, где катушка присоединяется к ней.
- Если все исправно, но искры все равно нет, потребуется проверить проводку: для этого нужно выбрать две точки, к которым будет присоединен мультиметр. Одной из точек должен быть коммутатор или катушка зажигания, второй – колодка генератора. Провода могут быть либо оборваны, либо между ними возможно замыкание. При полной исправности цепи проверяют блок зажигания. Он выходит из строя редко, поэтому им занимаются в последнюю очередь, когда более вероятные причины неисправности исключены.
Сбитое зажигание – причина отказа двигателя
Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.
- Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
- Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
- Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.
Так визуально можно определить состояние свечи на скутере
- Если, проверив все узлы, вы убедились, что они в порядке, можно проверить систему зажигания указанным выше способом и переходить к ее настройке, если все в порядке с технической частью.
Итоги
- Отсутствие искры при поступающем на катушку питании требует проверки высоковольтной цепи и массы.
- Если высоковольтная цепь и масса полностью исправны, то проблемы, вероятнее всего, с самой катушкой.
- При отсутствии напряжения на клеммах катушки проводятся его замеры на коммутаторе.
- При наличии на клеммах коммутатора напряжения и его отсутствии на клеммах катушки причина, вероятнее всего, в том, что на катушке отсутствует масса либо провод, объединяющий катушку и коммутатор, оборван — обрыв необходимо отыскать и устранить.
- Отсутствие напряжения на коммутаторе говорит о неисправностях генератора, самого коммутатора либо индукционного датчика генератора.
Методика проверки катушки системы зажигания CDI может применяться не только для мототранспорта, но и для любых других транспортных средств. Процесс диагностики несложен и заключается в пошаговой проверке всех деталей системы зажигания с определением конкретных причин неполадок. Отыскать их довольно просто при наличии необходимых знаний о строении и принципе работы зажигания CDI.
