Как настроить разрезную шестерню

Настройка разрезных шестерен на ваз 2112 16 клапанов

Решил все-таки поделиться некоторыми данными, несмотря на возможную критику со стороны матерых тюнеров)

Итак, разрезные шестерни на сток валы — тема, которая регулярно всплывает на различных форумах, в том числе и этом. Помню читал в одной из тем про валы года 3 назад. По инету уже давно ходит одна и та же статья с разными вариациями http://www.kartuning.ru/engine-cylin. ernier-pulleys На 16-кл двиг обещают до 7 л.с. в пике при установки шестерен. Как правило, большинство людей не рекомендует крутить сток валы на шестернях — лучше не сделаешь, а можно и хуже сделать.

Но весной мне попалась информация, что есть какой-то класс соревнований, где нестандартные валы запрещены по регламенту, и механики ставят шестеренки просто на сток валы и настраивают их. Меня это немного заинтриговало, а тут как раз продавались шестерни за 1000 р.

В общем, поставили их на машину, произвели замеры по логам https://www.drive2.ru/l/7192553/ По расчетам по МРВ возможная прибавка — 3, 4 л.с. Прибавка маленькая, поэтому в принципе не ощущается.

А теперь — что изменилось по разгону: — весной я записывал несколько роликов на телефон и фотик, считал потом время 0-200 по спидометру — получалось 53-55 с. ЭБУ М73 с прогой FCC. — после установки шестерен также делал несколько замеров на М73 — вышло 48-50 с. Т.е. ушло примерно 5 с в разгоне до 200 по спидометру — с недавнего времени экспериментирую с Я 7,2, на переправленной серийной проге получилось время 44-46 с, а т.к. стартую я не особо и переключаюсь тоже, то 0-200 по спидометру за 45 с в умелых руках моя машина сделает — а это уже достаточно неплохо для околостока.

В общем, как-то так) С точки зрения серьезного тюнинга — баловство в чистом виде, а просто логи поснимать — в принципе сгодится. По крайней мере — для себя я нашел ответы — что это дает. Стоит ли тратить на шестерни 1500-2000 р и потом палить бенз на настройке ради 3-4 л.с. — вопрос скорее философский).

Источник

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или нечто иное в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно. Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

  • глухой стук, напоминающий удары молотка;
  • невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала распредвал находится постоянно в различных положениях.

В этом видео показано, как можно устранить продольное биение распределительного вала.

Наиболее достоверным методом диагностики проблем с распредвалом ВАЗ 2106 считается демонтаж его с авто и промывка. Мыть можно в бензине или иной очищающей жидкости. Далее нужно держа вал ударять по постели, при слышимости малейших стуков, устанавливаем, износ механизма. Обязательно проследите, чтобы вал не двигался в постели, потому что во время ударов об ограничитель он будет издавать глухой стук.

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

  • набор головок;
  • трещотка;
  • вороток;
  • удлинитель;
  • набор ключей;
  • ветошь.


Ключи для затяжки раскручивания болтов

Последовательность действий

Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
Далее отсоединяем трос подсоса.
Привода газовой заслонки.
Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
Теперь нужно ослабить крепеж звездочки распределительного вала

Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
После совмещения, переходим к снятию натяжителя цепи.
Ключом откручиваем гайки.
Убираем натяжитель.
Снимаем звезду, которая находится на направляющем штифту.
Открутив болт, закрепляющий звездочку, снимаем звездочку

Здесь может понадобиться молоток.
Привязываем ее к цепи.
Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
Далее осматриваем распредвал, в случае необходимости меняем.
Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
В конце отрегулируйте натяжку цепи и клапанов.

Если у вас остались еще вопросы и вы не поняли как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.

Установка разрезной шестерни ВАЗ.

Добрый день читатели моего сайта. В этой статье (Установка разрезной шестерни ВАЗ), я поделюсь с вами опытом как установить, но самое главное как правильно отрегулировать разрезную шестерню газораспределительного механизма. В этой статье будет представлен материал по установке разрезной шестерни на двигатель классических моделей ВАЗ, но так же напишу и вторую статью по установке и настройке разрезной шестерни на автомобиль ВАЗ 21083. Для чего вообще нужна эта шестерня? Спросите Вы, ведь и стандартная тоже довольно таки хорошо справляется со своей задачей. А нужна она для того, что бы точно выставить фазы газораспределения. От точности настройки фаз, напрямую зависит приемистость (динамика) двигателя, а так же экономичность.

Установка разрезной шестерни.

И так начнем. Для того что бы установить и отрегулировать разрезную шестерню нужно знать что регулировать и откуда всё это делать. Лучше всего на классическом двигателе производить установку на снятой головке, почему? Потому что, нам нужно точно выставить верхнюю мёртвую точку газораспределительного вала и что бы это сделать точно, нужно снять головку блока цилиндров. Можно конечно и так попробовать, но тогда регулировка может быть не точной.

Первым делом нам нужно приобрести саму шестерню. На рынке есть множество шестерен разных производителей, но смотрите на качество изготовления и потом на цену.

Как видите, шестерня состоит из двух частей это не подвижная внутренняя часть, которая крепится к газораспределительному валу и наружная подвижная, на которую одевается моторная цепь.

Прикрутив на место старой шестерни новую, сразу же обращаем внимание на то, что шестерня немного касается шпилек

При прокручивании чувствуется зацепление рёбрами жесткости шестерни о шпильки. Для этого шпильки нужно немного укоротить, как верхнюю, так и нижнюю. Вот такой небольшой нюанс на начальном этапе, но не будим расстраиваться и продолжим дальше.

Теперь нам нужно поставить метку на шестерне относительно выступа на корпусе пенала, что бы точно выставить ВМТ газораспределительного вала и потом знать, что и куда крутить.

Для установки ВМТ газораспределительного вала, снимаем полностью все рокера и оставляем только на первом цилиндре. Провернув рукой за шестерню, выставляем кулачки четвёртого цилиндра как бы в перекрытие, что бы они смотрели в низ.

Теперь, так как четвёртый цилиндр стоит в режиме перекрытия, значит, на первом будет режим воспламенение. Переходим к первому цилиндру и регулируем зазор между рокером и кулачком газораспределительного вала. Зазор должен быть 0.15мм.

Мы выставили соответствующий зазор. Как видим, один рокер стоит косо относительно вала и это видно по зазору указанному красными стрелками, как с этим бороться я расскажу в отдельной статье (со временем поставлю ссылку).

Регулировка разрезной шестерни.

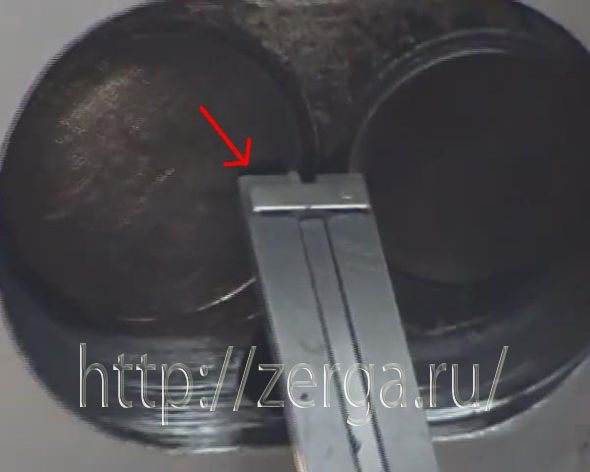

Регулировку разрезной шестерни начнём из замеров, которые нам понадобятся в дальнейшей работе. Переворачиваем головку на бок и с помощью штангенциркуля замеряем расстояние глубины между клапанами (впускным и выпускным).

Зачем это делается. Это делается для того, что клапана, когда они закрыты они сидят в своих сёдлах, но они могут находятся на разных глубинах, и когда мы будем ставить метку на шестерне, мы должны будем выставить их на такое же расстояние в момент их перекрытия. Для этого и производим замер. Зазор составляет в моём варианте 1.3мм.

Далее мы проворачиваем газораспределительный вал до момента перекрытия клапанов первого цилиндра, это 180 градусов. Что бы точно выставить ВМТ вала в момент перекрытия, с помощью того же штангенциркуля и путём прокручивания вала, находим такой же зазор глубины между клапанами 1.3мм. Зазор указан красной стрелкой.

Роль разрезной шестерни в конструкции распредвала двигателя

Lada 2101 Logbook Ремонт главного и рабочего цилиндров сцепления ВАЗ 21011

Сама шестерня распредвала предназначена для передачи вращающего момента с коленчатого вала двигателя на распределительный вал ГРМ посредством ременной или зубчатой передачи.

Такая шестерня выполняется из металла и не имеет подвижных частей, так как сама является ею. Разрезная же шестерня выполняется из двух частей, которые могут перемещаться относительно друг друга. Она позволяет менять положение распределительного вала, не затрагивая при этом, натяжение ремня или цепи ГРМ, то есть оставляет не подвижными все остальные части.

Чтобы понять назначение такой шестерни, необходимо вспомнить, какие факторы влияют на мощность работы любого мотора. Под этими факторами понимаются: сечение и длина специальных каналов, по которым осуществляется подача топлива и выпуск отработавших газов, а также фазы газораспределения. Ими называют те момента времени, при которых клапана находятся в открытом или закрытом состоянии. Для облегчения восприятия данного определения составляется специальная круговая диаграмма, на которой изображаются эти фазы относительно коленчатого вала.

Итак, разрезная шестерня устанавливается в двух случаях:

При проектировании деталей двигателя не учитываются погрешности оборудования, выполняющего их изготовление. Дело в том, что размеры конечной детали могут отличаться от исходного чертежа. Такой деталью является шестерня распредвала. Дело в том, что она смещает фазы газораспределения на допустимую погрешность, равную, примерно, 10 %. Однако данные отклонения влияют на эффективность работы мотора и в большинстве случаев снижают номинальную мощность. Это объясняет то, что многие двигатели, выпущенные одним и тем же заводом, могут иметь различные характеристики.

Разрезная шестерня позволяет изменить фазы газораспределения и свести такую погрешность к минимуму, а значит, увеличить эффективность работы мотора, подняв его мощность.

Установка спортивного распредвала уже предполагает стремительное улучшение работы двигателя на различных оборотах, так как он имеет особую конструкцию, влияющую на периоды открытия и закрытия клапанов. Комбинация такого распредвала с разрезной шестерней позволяет увеличить мощность мотора еще на три процента.

Установка нового ремня

Дальше возникает вопрос: как поставить ремень ГРМ на ВАЗ 2110 8 клапанов. Работа проводится в противоположном порядке.

Установка ремня ГРМ ВАЗ 2110 8 клапанов состоит из следующих шагов:

Идет фиксация натяжного ролика
Сразу обращается внимание на расположение отверстий под ключ. Они направляются в наружную сторону.
Чтобы провести установку ремня ГРМ ВАЗ 2110 8 клапанов его нужно одеть на шкив коленчатого вала
В эту же систему включается насос охлаждающей жидкости и натяжной ролик

Важно понять: как на ВАЗ 2110 натянуть ремень ГРМ

Для проведения этой работы используется отвертка

Важно понять: как на ВАЗ 2110 натянуть ремень ГРМ. Для проведения этой работы используется отвертка. Ее необходимо установить между штырями, которые вкручиваются в ролик

Рычагом осуществляется проворот ролика против направления движения часовой стрелки. Затем ремень натягивается на шкив.
Дальше на место возвращается гайка натяжного ролика и болт шкива генератора.
Теперь коленчатый вал проворачивается на 2 оборота уже по часовой стрелке. Метки коленчатого и распределительного вала доводятся до совмещения. В случае несовпадения меток вся операция повторяется

Ее необходимо установить между штырями, которые вкручиваются в ролик. Рычагом осуществляется проворот ролика против направления движения часовой стрелки. Затем ремень натягивается на шкив.
Дальше на место возвращается гайка натяжного ролика и болт шкива генератора.
Теперь коленчатый вал проворачивается на 2 оборота уже по часовой стрелке. Метки коленчатого и распределительного вала доводятся до совмещения. В случае несовпадения меток вся операция повторяется.

Дальше необходимо сделать регулировку натяжки ремешка. Вращательные движения коленчатого вала ведутся против направления перемещения часовой стрелки. Нормальное напряжение составляет величину 1,5-2 кг. Если отсутствует специальный прибор, то проводится ручной способ проверки. Свободный участок ремня обхватывается двумя пальцами: большим и указательным. Силы должно хватить для разворота ремня под углом 90 градусов.

Зная, как установить ремень ГРМ на ВАЗ 2110 8 клапанов своими руками, нужно еще проверить качество проведенной работы. Для этого заводится двигатель и прослушивается. Не должно быть посторонних шумов. Их присутствие говорит о сильной натяжке ремня. Для этого крепление ролика ослабляется, а сам он прокручивается в левую сторону на 10-15 градусов. Поле этого система закрепляется.

Видео по теме:

Устройство, принцип работы и регулировка клапанного механизма двигателя На автомобиле ВАЗ 2114 датчик распредвала необходим для нормального функционирования системы впрыска топлива. Его также называют датчиком фаз. Причина — именно он показывает бортовому компьютеру, в какой фазе находится система газораспределения (впуск, выпуск). Благодаря этому несложному устройству получается достигнуть максимально точной подачи топливовоздушной смеси в камеры сгорания. От того, как работает датчик, зависит оптимальное соотношение бензина и воздуха в смеси, а также момент зажигания. Давайте более подробно рассмотрим датчик положения распредвала ВАЗ 2114, узнаем о типичных поломках и методах их исправления.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Сдвигая правую шестеренку по часовой, а левую против, перекрытие становится больше стандартных. Это увеличить момент на высоких оборотах. Недостатки:

  1. ухудшение динамики на низах
  2. расход топлива на высоких оборотах увеличивается
  3. холостые обороты менее стабильные
  4. зимой двигатель медленней прогревается

Преимущества

  1. уменьшается расход топлива на холостых оборотах (примерно на 0,1-0,2 л/100км). Хорошо для городов с пробками.
  2. хороший подхват на высоких оборотах (от 3000 об/мин до 6000 об/мин), увеличение мощности примерно на 4%.

Сдвигая правую шестеренку против часовой стрелки, а левую по часовой, уменьшаем перекрытие, что позволяет увеличить момент на низких оборотах. Плюсы и минусы меняются местами.

Подводя итоги можно сказать, что с помощью настроек разрезных шестерней можно сдвигать фазы газораспределения, меняя характеристики двигателя под определенные условия. А Вы выполняли такой тюнинг двигателя? Какие регулировки порекомендуете?

Напомним, регулируемые шестерни часто ставят вместе со спортивными распредвалами и фильтром нулевого сопротивлениянулевого сопротивления. В комплексе такие доработки дают ощутимый прирост мощности.

Каким образом лучше сдвинуть фазы газораспределения?

Рекомендуем посмотреть:

  • Впускной распредвал ваз 2112 16 клапанов
  • Распредвал лада калина 8 клапанов

  • Диаграмма газораспределения 4 тактного двигателя
  • Спортивный распредвал на ваз 2107 цена
  • Как настроить разрезную шестерню
  • Установка разрезной шестерни на ваз 2114

Фазовращатели и их функция

Большинство новых двигателей оснащено фазовращателями, которые дают возможность выполнять корректировку работы силового агрегата на основе числа оборотов коленвала. Это необходимо для того, чтобы получить максимальный вращательный момент в большем диапазоне оборотов.

Если взять любое руководство по эксплуатации авто, то в нем будут указаны такие характеристики, как мощность двигателя в лошадиных силах и максимальный вращательный момент, который мотор способен выдавать при определенных оборотах коленвала в минуту.

Вот взять, к примеру, распространенную модель «Рено-Логан». Двигатель способен выдавать при 6 тыс. оборотах коленвала 170 лошадиных сил. Максимальный крутящий момент составляет 270 Нм при 3250 об/мин. Из этих цифр видно, что показателя максимального вращательного момента можно достичь уже при средних оборотах. А наибольшая мощность становится доступной лишь после 6000 об/мин. Если такой мотор оснастить системой фазовращателей, у него будет более широкий диапазон, при котором двигатель выдаст самый высокий вращательный момент, а не тот, который заложен в конструкцию производителем.

Разрезная шестерня распредвала выполняет примерно такие же функции, что и фазовращатель. Эта деталь имеет схожую конструкцию, что и распределительный вал. Она может поворачиваться на определенные углы вперед либо назад.

Замена

  • ключи на 10, 13, 17;
  • ключ для вращения ролика;
  • плоская отвертка;
  • баллонный ключ;
  • домкрат;
  • немного моторного масла для смазки натяжного ролика.

Что даст установка кованых поршней в двигатель

1.Автомобиль устанавливаем на ровном месте, включаем передачу.

2.С помощью ключа на 10 откручиваем болты крепления кожуха привода ГРМ.

3.Ослабляем натяжитель ремня генератора с помощью ключа на 13. Снимаем ремень.

4.Сверяем метки на шестерне распредвала и выступе на задней крышке кожуха ремня.

5.Если они не совпадают, нужно провернуть коленвал до совпадения. Это можно сделать путем вращения переднего колеса, предварительно поддомкратить его, или же провернуть коленвал ключом на 17, за болт крепления шкива коленчатого вала (передача должна быть включена).

6.За 4-м цилиндром на картере сцепления есть резиновая заглушка. Открываем ее, поддев отверткой. Под ней видно венец маховика, на котором также есть метка. Она должна совпадать с треугольным пропилом, находящимся на картере слева от маховика.

7.Если они не совпадают, нужно отпустить крепление натяжного ролика, повернуть его влево, ослабив таким образом ремень, и снять его с шестерни распределительного вала.

8.С помощью ключа на 17 проворачиваем коленвал, как было описано выше, пока все метки не совпадут.

9.Обездвиживаем маховик, застопорив его отверткой в отверстии, где находилась заглушка.

10.С помощью ключа на 17 выкручиваем болт, крепящий шкив генератора.

11.За ним находится шкив коленвала, на который надевается ремень, подлежащий замене.

Зачем устанавливать разрезную шестерню

Существует две основных причины, по которым целесообразно заменить штатную шестерню на разрезную.

Прежде всего, в процессе изготовления и сборки деталей на заводе ВАЗ допускаются некоторые отклонения от проектных размеров. Вследствие этого, даже в двигателях одной серии (например, ВАЗ-2108 или ВАЗ-2112) положение распредвала относительно коленвала может колебаться в пределах 10 градусов (это соответствует одному зубу на штатной шестерне) как в сторону более раннего, так и в сторону более позднего зажигания. В результате страдают мощностно-динамические характеристики силового агрегата.

Для чего нужна разрезная шестерня распредвала? Методика настройки


Для чего нужна разрезная шестерня?
Методика настройки на двигателе ВАЗ 2108 – 2110 8V
Методика настройки на двигателе ВАЗ 2110-2112 16V
Методика настройки на двигателе ВАЗ ‘классика’ 8V

Соблюдение эффективных фаз газораспределения обеспечивает оптимальные характеристики силового агрегата. Разрезная шестерня распредвала дает возможность не ослабляя натяжения ремня ГРМ, изменить положение распредвала относительно коленвала. Причем шаг настройки калибруется на десятые доли градуса.

Для чего нужна разрезная шестерня?

Мощность и крутящий момент двигателя определяются: рабочим объемом, проходными сечениями каналов и длиной систем впуска и выпуска, фазы газораспределения (далее – ФГР) – периодами открытого и закрытого состояния клапанов, выраженные в градусах поворота коленвала относительно верхней и нижней мертвых точек (ВМТ и НМТ). ФГР обычно изображают в виде круговых диаграмм. Монтаж разрезанной шестерни рекомендуется по 2 причинам:

1. При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10&deg по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0&deg, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17&deg по коленвалу. Как следствие – заметная потеря в мощности и моменте вместо предполагаемой прибавки.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту. Настройка такого на эффективные ФГР при помощи разрезанной шестерни добавляет еще 3% по мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.

2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.

4. В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

  1. Поворачивая распредвал относительно коленвала по ходу вращения (на опережение) , увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува (запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.
  2. Поворачивая распредвал относительно коленвала против хода вращения (на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.
  3. Практика показывает, что «играя фазами» не стоит уходить от точки перекрытия в +_ больше, чем на 1/3-1/2 зуба по шкиву, что соответствует 3-4 градусам по распредвалу.
  4. При корректировке фаз ГРМ на карбюраторных автомобилях, не забывайте каждый раз после вращения распредвала, выставлять заново начальный угол опережения зажигания, т.к. трамблер с распределительным валом имеет жесткую связь через муфту датчика распределителя зажигания.

В автомобиле есть масса интересных деталей, о которых знают только автомеханики или люди, сильно увлеченные техникой. Одна из таких деталей – разрезная шестерня. Об этом элементе также знают любители тюнинга. Давайте узнаем, что это за деталь, и для чего она нужна.

Лада 2114 8кл. боевой атмо › Бортжурнал › Регулировка разрезной шестерни в теории.

1 Что такое разрезная шестерня Её еще называют сдвижная шестерня ГРМ (газораспределительного механизма). Конструктивно разрезная шестерня устроена таким образом, что позволяет изменять положение распредвала относительно коленчатого вала, не ослабляя при этом натяжения ремня ГРМ. Шаг настройки, в зависимости от необходимости, можно производить на десятую долю градуса.То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя. 2 Причины для установки разрезной шестерни На взгляд специалистов, это две, самые значимые причины установки разрезной шестерни распредвала. Следует учесть, что установка тюнингового распредвала без разрезной шестерни, просто не имеет смысла. Итак, причины:при сборке штатного двигателя автомобиля, производитель допускает определенные отклонения от чертежей. В связи с этим, характеристики двигателей одной модели могут иметь отличия от номинальных с допуском ±10 град. Это, соответственно, влияет на параметры мощности двигателя. Установка разрезной шестерни позволяет проводить регулировку и оптимизацию крутящего момента. при установке спортивного распредвала увеличивается мощность двигателя, а применение разрезной шестерни, оптимизируя фазы газораспределения, добавляет к мощности 3-5%
