Замена ТЭНа в стиральной машине Bosch: как снять и заменить деталь стиралки Бош самостоятельно, сколько стоит нагревательный элемент, какова цена работ?

Как заменить ТЭН своими руками

После выяснения причин отсутствия нагрева воды необходимо переходить к решению возникшей проблемы. Поменять электрический нагреватель на другой своими силами несложно, необходимо соблюдать следующие правила.

Шаг 1. Определить расположение нагревателя.

Вначале определить, в какой части стиральной техники располагается электрический нагреватель. Машинка отодвигается от стенки, корпус разворачивается, и проверяется задняя поверхность. Если задняя крышка больших размеров, охватывает всю ширину и длину, тогда ТЭН находится со стороны задней части техники. Процесс замены ТЭНа простой, нужно всего лишь взять отвертку и открутить крышку, под баком обнаружить электрический нагреватель.

Если сзади МАС находится небольшая заслонка, то она предназначена для подхода к ремню стиральной машины. Нагревательный элемент в этом варианте располагается спереди, найти его можно также внизу. Здесь процесс замены детали более длительный и сложный, так как для ремонта нужно разобрать панель спереди.

Если стиральная машина имеет вертикальную загрузку, ТЭН можно заменять через стенку, которая находится сбоку или снизу. Крышка снимается без особых сложностей.

Шаг 2. Создать подход к креплению.

После установления нахождения ТЭНа в машинке нужно начинать разбирать корпус, чтобы заменить техническую деталь. Для этого нужно произвести следующие действия:

выключить машину от электросети для предотвращения удара электротоком;
при нахождении сзади отключить воду, разъединив трубу слива;
слить воду, оставшуюся после последней стрики через фильтр слива, опустив его ниже стиральной машинки;
убрать заднюю поверхность.

Если необходимо снять крышку спереди, нужно предпринимать следующие действия:

Убрать крышку, находящуюся сверху. Удалить лоток для порошковых и иных средств

Лоток прикрепляется саморезами и фиксируется защелкой, которая осторожно отсоединяется. Убрать обруч из стали с уплотнителя на крышке

Держащую пружину нужно чуть оттянуть, снять обруч и удалить уплотнитель. Демонтировать блокиратор двери, отключив от него провода. Переднюю панель убрать, открутив саморезы или клипсы. Приступить к замене ТЭНа.

Шаг 3. Демонтировать ТЭН.

ТЭН крепится всего одной гайкой. Прежде чем ее открутить, необходимо разъединить провода питания, убрать заземление от температурного датчика:

Взять торцевой или рожковый ключ и открутить гайку, прикрепленную к нагревательному элементу. Открутить гайку не полностью. Вдавить виднеющуюся шпильку внутрь, извлечь ТЭН из своего места

Открутить гайку полностью, достать осторожно ТЭН, постепенно его расшатывая. Проверить электрический нагреватель

Если необходима замена, установить новый ТЭН. Произвести сборку в обратном порядке. Осуществить чистку углубления, в котором размещается ТЭН, убрать скопившийся мусор и лишний порошок. Для исключения протекания воды новый электрический нагреватель можно закрепить дополнительно с помощью герметика. Если посадочное место не повреждено при демонтаже ТЭНа, дальнейшей протечки не произойдет. Соединить все провода. Присоединить крышку стиральной машинки. Осуществить проверку нагрева воды.. Окончив работу, нужно выяснить, исправлена ли стиральная техника

Запускаются все стадии стирки поочередно, устанавливается разная температура. Если все в норме, крышка корпуса восстанавливается обратно, и машинку можно эксплуатировать дальше

Окончив работу, нужно выяснить, исправлена ли стиральная техника. Запускаются все стадии стирки поочередно, устанавливается разная температура. Если все в норме, крышка корпуса восстанавливается обратно, и машинку можно эксплуатировать дальше.

Признаки неисправности ТЭНа в стиральной машине

Стиральная машина любой марки, будь то Indesit, Ariston или Bosch, обязательно подает сигналы о поломке ТЭНа. Основные признаки неисправности нагревателя:

Вода в процессе стирки не нагревается. Если при запуске режима стирки с высокой температурой вода остается холодной, значит, ТЭН не функционирует. Когда процесс стирки доходит до этапа нагревания воды, машинка прекращает работу и выдает ошибку. При этом программы, при которых не нужно нагревать воду, могут работать в обычном режиме.
Перед началом нагрева воды техника «выбивает автомат» – отключает прибор, который предохраняет от сгорания электрические линии, идущие после него. Сбой происходит примерно на 10-12-й минуте после запуска программы стирки. Чаще всего это указывает на короткое замыкание спирали, которая располагается внутри ТЭНа.
Машинка «выбивает» устройство защитного отключения (УЗО). Неприятность случается сразу после включения техники или непосредственно перед нагревом воды. Некачественная изоляция ТЭНа может вызвать попадание тока на корпус и привести к автоматическому отключению УЗО.

Проверить работоспособность ТЭНа можно с помощью мультиметра

Если в работе машинки наблюдается один или несколько признаков поломки, возможно, нагреватель вышел из строя и требует замены. Точно определить работоспособность ТЭНа позволяет проверка специальным прибором – мультиметром, после чего можно быть уверенным в неисправности и приступать к замене нагревателя.

Демонтаж электрических контактов и ТЭНа

В большинстве случаев нагревательный элемент располагается под баком. Выглядит он (вернее его часть с контактами) как овальный блок с тремя контактами и гайкой посередине. Последняя — крепление ТЭНа через уплотнительную манжету.

Перед демонтажем нагревательного элемента снимите клеммы с контактов, запомнив, где какой стоял. Отсоедините и клемму провода заземления в центре, а также, отогнув клипсу в разъеме, колодку с проводами датчика температуры.

Теперь дело за центральной гайкой. Аккуратно открутите ее, не снимая до конца, и надавите внутрь. Это нужно для того, чтобы сжатая внутри резиновая манжета уменьшилась в профиле и обеспечила свободный выход нагревателя из установочного гнезда стирального бака. Чтобы продавить гайку со шпилькой внутрь возможно потребуется постукивание молоточком через какую-нибудь деревяшку, чтобы не испортить резьбу.

После того, как шпилька утопится внутрь, аккуратно извлеките нагреватель из гнезда бака. Т.к. края фланца ТЭНа острые, стоит заранее защитить пальцы перчатками. Усилия вытягивания могут быть довольно большими и возможно потребуется поддевать уплотнительную резинку отверткой. В этом следует проявить аккуратность и терпеливость, не прилагая чрезмерной силы и не повреждая инструментами бак и ТЭН.

После того, как наконец элемент полностью будет извлечен, наступает момент истины — ТЭН может быть в хорошем состоянии с чистой поверхностью, что говорит о качественных моющих средствах и не жесткой воде. Либо на нем будет налет накипи, от которого придется избавляться, положив рабочую часть трубки в тазик с антинакипином. После очистки поверхности трубок нагревателя протрите их насухо и очистите возможные загрязнения резинового уплотнения. Теперь он как новый и его вновь можно использовать.

Если вы уже догадывались, что нагреватель вышел из строя и уже купили запасной (как правило ТЭН подходит для разных моделей машинок и стоит от 600 до 800 рублей), просто замените его, установив на прежнее место.

Нагреватель (ТЭН) для стиральной машины Indesit, Ariston, Hotpoint 1700W, <190мм-195мм>, с отверстием под датчик

Для завершения ремонта и профилактики проделайте все операции в обратном порядке, затянув гайку уплотнителя, привинтив контакты и подсоединив клемму заземления. Установите крышку и привинтите ее винтами.

Если вы столкнулись с другими поломками стиральной машинки, этот практикум позволит вам починить и другие элементы. Например, вы без проблем сможете заменить изношенный ремень привода. Или, если машинка не запускается, наверняка причина в сточившихся угольках контактов ротора электродвигателя (два прямоугольных стержня на медных проводках с пружинками).

Вы легко определите это, если извлечете их из специального отсека на двигателе машинки и замерив размер стержней. Он не должен быть менее допустимого для данной модели агрегата.

Как починить LED-лампочку самостоятельно: пошаговая инструкция
Как починить наушники самостоятельно: пошаговое руководство
Как починить смартфон и планшет своими руками: основные тонкости ремонта

Фото: компании-производители, Андрей Киреев

Меняем нагревательный элемент

В связи с тем, что во время стирки невозможно открыть бачок, узнавать о поломке нагревательного элемента следует по косвенным признакам.

Резко ухудшилось качество стирки. Причем оно не повышается при замене используемого стирального порошка и повышении температуры нагрева на панели управления.
Потребление электрической энергии во время стирки заметно сократилось. Надо помнить, что на нагрев воды автомат использует не менее 80% всей энергии.
Стиральная машинка самостоятельно отключается или срабатывают автоматы защитной электрической арматуры. Такие ситуации наблюдаются во время наполнения автомата водой. Если у вас такой случай – немедленно отключите устройство от питания и не пользуйтесь им до ремонта.

Если качество стирки резко ухудшилось, нужно проверить, работает ли тэн

Устройство тэна стиральной машины

Нагревательный элемент находится внизу бака и чтобы достать его, нужно открутить болт крепления ТЭНа. В этом пригодится ключ на 10 миллиметра.

Затем, используя плоскую отвертку, сгоревший элемент нужно вытащить с посадочного места, аккуратно поддевая деталь в разных местах. Главное при этом не повредить пластиковый бак.

Вынув ТЭН, необходимо отсоединить все провода, запомнив схему подключения, чтобы при сборке машины, не перепутать какой провод, к какой клемме подключать. Иначе, агрегат может выйти из строя и потребуется дорогостоящий ремонт. После замены ТЭНа, машинка собирается в обратной последовательности.

Признаки поломки ТЭНа в стиральной машинке

Независимо от того, какая у вас модель «Бош» — Bosch Maxx 5, Bosch Maxx 4, Bosch Classixx 5 или любая другая, симптом неисправности нагревателя у них одинаковый — холодная вода.

Чтобы убедиться в проблеме, спустя 20 минут после начала цикла дотроньтесь ладонью до стеклянного люка. Вы почувствуете, теплое стекло или нет. Холод укажет вам на проблему с подогревом.

Холодная стирка не способна обеспечить качественное отстирывание вещей. Грязь удаляется не на 100 %, появляется затхлый запах. Если система самодиагностики сигнализирует вам о проблеме, показывая код F19, приготовьтесь к тому, что, возможно, понадобится замена нагревательного элемента в стиральной машине Bosch.

Замена ТЭНа стиральной машины LG

Снимите заднюю панель. Для этого открутите саморезы, потяните крышку вверх и освободите ее из нижних пазов.

Вы сразу получаете доступ к ТЭНу. Сфотографируйте подключение проводов. Кстати, только на этом этапе будет понятно, нужна ли вам новая деталь с датчиком или без (рис.2-а). Для справки: если ТЭН для стиральной машины LG не снабжен температурным датчиком, то датчик будет установлен слева от него (рис.2-б). Под него предусмотрено монтажное отверстие, которое в отсутствие отдельного датчика закрыто.
Как поменять ТЭН в стиральной машинке LG?

Визуально ТЭНы с и без температурного датчика легко отличить. Внимание! Не пытайтесь установить нагреватель с датчиком в случае, если на вашей модели LG предусмотрен ТЭН без датчика и наоборот!

Далее снимайте все провода. Для того чтобы снять провод заземления, нужно сначала открутить первую гайку с центрального крепления ТЭНа (рис.3).
Как поменять ТЭН в стиральной машинке LG?

Затем откручивайте (не полностью!) вторую гайку, вдавливаете резьбовую шпильку внутрь (рис.4) и вытаскивайте ТЭН. Просто тянете на себя, при необходимости сделайте рычаг из отвертки, стараясь на повредить корпус машинки.
Как поменять ТЭН в стиральной машинке LG?

Установите новый ТЭН вместо старого (рис.5), стараясь попасть в пазы крепления. Резинку нужно обработать моющим средством. Для проверки правильности крепления покрутите барабан. Если нет скрежета – ТЭН для стиральной машины LG подходящий и стоит на своем месте, потому что был правильно подобран на ALM-zapchasti.
Как поменять ТЭН в стиральной машинке LG?

Подключите провода, клемму температурного датчика (рис.6) и залейте воду прямо в бак, чтобы убедиться в отсутствии течи.

Если течи нет, то можно устанавливать заднюю панель и запускать тестовую стирку, чтобы убедиться и в наличии нагревания воды тоже. Если нагрев воды есть, то ТЭН смонтирован верно. Если нет – нужно еще раз проверить плотность контакта и при необходимости подтянуть клеммы.

Перед тем как вытащить ТЭН из стиральной машины LG, нужно будет отвинтить верхнюю крышку машинки. Если этого не сделать, то заднюю стенку снять не удастся. Обычно в демонтаже крышки нет трудностей, но, если что-то не выходит, обратитесь к руководству пользователя.

Теперь действуйте так:

Снимите крепления, которыми удерживается задняя часть корпуса стиралки.
Далее – ваша задача в том, чтобы зафиксировать расположение проводки на контактах нагревателя. Это поможет вам потом поставить новый ТЭН, не испортив его (если перепутать провода, может перегореть как новая деталь, так и блок управления).
Теперь можно спокойно отсоединять провода – от ТЭНа и от термодатчика, расположенного в конструкции нагревателя.
Перед тем, как самому поменять элемент нагрева, нужно проверить его тестером. Подробно процесс проверки описан в статье «Как проверить ТЭН стиральной машины».
Убедившись в том, что элемент надо менять, приступайте к действиям. Подключение ТЭНа вы уже отсоединили, значит, дело за гайкой, удерживающей нагреватель. Гайка находится по центру хвостовика. Тут вам понадобится головка: накиньте ее на гайку и открутите. Слегка пристукните ручкой трещотки по болту – он должен провалиться внутрь.
Теперь, взяв тонкую отвертку, подцепите уплотнитель нагревателя.
Возьмитесь за контакты и тяните с силой, пока не удастся вытащить ТЭН. Постарайтесь достать деталь аккуратно, не разломив ее на куски.
После осмотра отложите старый ТЭН и займитесь его посадочным отверстием: в нем может быть мусор, грязь, накипь. Все это нужно очистить.

Теперь вы знаете, как достать ТЭН, и легко замените его новым.

Неисправность датчика температуры в стиральной машине Bosch

NTC — датчик температуры или термистор, устройство, предназначенное для мониторинга температуры. В стиральных машинах фирмы Бош, этот датчик работает в паре с ТЭНом.

Датчик температуры в стиральных машинах Bosch является уникализированным предметом, и если его заменить на неоригинальный, то модуль управления может его не определить. Именно по этой причине мы используем только оригинальные запасные части. К сожалению, самостоятельно вряд ли возможно определить неисправность именно датчики температуры, так как он плотно прилегает к ТЭНу, и необходим полный демонтаж нагревательного комплекса. В этом случае рекомендуется вызвать на дом специалиста.

По своей “природе”, датчик температуры не может сломаться от воздействия окружающей среды, такой как некачественная вода или минералы в ней. Основная причина, по которой датчик NTC выходит из строя — это скачки напряжения. Качество электросети — залог долгой и успешной работы стиральной машины Bosch.

Если у вас появились подозрения на то, что стиральная машина перестала греть воду, то рекомендуем обратиться за помощью в профессиональный сервисный центр

Важно помнить, что замена тэна в стиральной машине Bosch должна проходить только под надзором квалифицированного специалиста

В каждом территориальном округе г. Москвы располагается мастерская со складом запчастей. Поэтому выезд мастеров по ремонту осуществляется во все районы день в день.

Стиральная машина бош не греет водуСтиральная машина бош не греет воду – эта неприятность практически не оказывает влияния на процесс стирки, поэтому большинство владельцев обнаруживают ее не сразу. Если вы заметили что после стирки белье плохо отстирано, появился затхлый запах, стекло люка остается холодным, вне зависимости от выбранного режима стирки – возможно вода перестала нагреваться.

Вода может перестать нагреваться по нескольким причинам, справиться с которыми под силу мастерам сервисных центров.

Замена нагревательного элемента (ТЭНа). Именно эта комплектующая выходит из строя чаще других. Срок его службы во многом зависит от качества используемой воды. Слишком жесткая вода приводит к появлению накипи, что разрушает поверхность нагревательного элемента, выводя его из строя. При низком качестве воды ТЭН может прослужить около 5-6 лет. Провода нагревательного элемента могут тереться о стенки корпуса стиральной машины bosh. Постоянное трение приводит к их обрыву, что также является причиной, что ТЭН не работает.
Ремонт/замена датчика температуры. Вышедший из строя ТЭН не способен нагревать воду. Вследствие этого датчик температуры может заблокировать дальнейшую программу стирки. Вышедший из строя датчик температуры не способен корректно определить нагрев воды, что непосредственно сказывается на качестве стирки.
Замена проводов и контактов. Такие причины как обрыв проводов, нарушение целостности контактов, также могут спровоцировать то, что машинка перестает нагревать воду.
Ремонт/замена модуля управления. При возникновении ошибок и сбоев в программах модуля управления могут возникнуть проблемы с нагревом воды во время стирки белья стиральными машинами bosch.
Ремонт реле уровня воды. Прессостат при достижении должного уровня воды дает соответствующую команду на блок управления, после чего начинается нагрев воды. В случае если трубка забита ворсинками ткани, шерстью животных или другим мусором, прессостат не может дать верную информацию на блок управления. Итог – вода набрана, нагрев не включен, стирка продолжается.

Как проверить ТЭН мультиметром: самостоятельно

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.
Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали. При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Подготавливаем все необходимое

Кустарный ремонт стиральной машины Bosch не терпит спешки, а если учесть, что замена амортизаторов – это довольно сложный ремонт, нужно очень тщательно подготовиться, что мы сейчас и сделаем. Подготовку начинаем с подбора инструментов, возьмем:

Кроме нехитрого набора инструментов нам потребуются некоторые комплектующие. Во-первых, новые амортизаторы. Не нужно покупать дешевые китайские аналоги, лучше купите фирменные амортизаторы от Бош. Кстати сейчас их можно заказать через интернет в фирменном магазине компании Bosch. Во-вторых, понадобятся болты на 13 мм, гайки и шайбы (всего по 2 штуки). В общем-то, это весь ремкомплект.

Как добраться до деталей?

Теперь подготавливаем саму стиральную машину к ремонту. Отключаем машинку от сети, отсоединяем от водоснабжения наливной шланг, предварительно перекрыв воду, отсоединяем сливной шланг от сифона. Скручиваем шланги и закрепляем их на задней стенке корпуса стиралки, чтобы не мешались. Осталось вытащить стиральную машину туда, где будет удобно с ней работать и можно начинать разборку своими руками.

Сначала нужно снять верхнюю крышку стиральной машины Bosch.
Вытаскиваем порошкоприемник из ниши.
На боковой части панели управления есть шуруп, выкручиваем его. Также выкручиваем шурупы, которые прячутся за порошкоприемником.
Аккуратно убираем панель в сторону, постарайтесь при этом не оторвать проводки.
Кладем машину на заднюю стенку и откручиваем шурупы, находящиеся на днище, возле передних ножек.
Открываем дверцу люка, поддеваем отверткой хомут, который держит манжету, ослабляем его и снимаем. Заправляем манжету люка внутрь барабана, чтобы не мешалась.
Сдергиваем переднюю стенку машинки, но будьте осторожны, за ней потянутся провода от УБЛ, их нужно аккуратно снять.

Ну вот, сняв переднюю стенку стиральной машины, мы добрались-таки до амортизаторов. Педантичные немецкие мастера утверждают, что для того чтобы снять амортизаторы, нужно полностью разобрать стиралку Бош, сняв, в том числе и бак. В этом случае, менять амортизаторы будет чуть проще, но и работы вы себе прибавите в два раза больше. Мы постараемся обойтись без дальнейшей разборки стиральной машины.

Производим замену

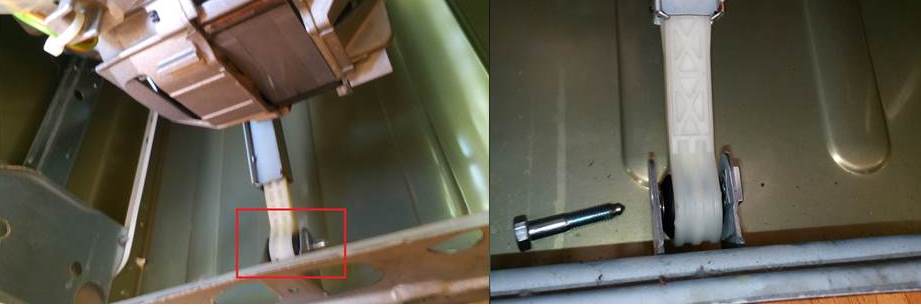

Сначала нужно покачать каждый из амортизаторов и убедиться в том, что хотя бы один из них неисправен. Откручиваем нижние винты, которые соединяют амортизаторы с корпусом стиралки. На этом этапе все просто. Сверху амортизаторы крепятся прямо к баку на специальные пластиковые крепления. Просто так их не отсоединишь, поэтому мы воспользуемся сверлом на 13 мм. Вставляем сверло в шуруповерт и высверливаем крепления. Отсоединяем старые амортизаторы и выбрасываем их.

Устанавливаем новые амортизаторы и прикручиваем их болтами к корпусу. С другой стороны нужно прикрутить их к баку. Покачаем бак, проверим, как действуют новые амортизаторы. Собираем стиральную машину Бош в обратном порядке и устанавливаем ее на место. Самостоятельный ремонт можно считать успешно законченным. Если у вас остались еще вопросы, можете посмотреть обучающее видео, удачи!

Источник

Добираемся до детали

Если мы говорим о замене ТЭНа в стиральной машине Индезит или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

Выкручиваем мусорный фильтр стиральной машины Samsung, чтобы слить оставшуюся в баке воду, а заодно вытаскиваем кюветку для порошка.
Откручиваем винты, которые держат верхнюю крышку стиралки. Они находятся сзади на правом и левом верхних углах стиральной машины Samsung.
Откручиваем 2 крепежных элемента, которые находятся под кюветкой стиральной машины Samsung и один, который находится справа сбоку на панели управления.
Сдвигаем панель управления, но снимать ее пока не нужно.
Цепляем с помощью плоской отвертки тонкий хомут из пластика опоясывающий манжету люка и убираем его, попутно заправив саму манжету в люк поглубже.
Плоской отверткой подцепляем и снимаем нижнюю узенькую панель стиралки Samsung, обнажая стальной каркас корпуса.
Вдоль нижней части передней стенки стиральной машины расположились 4 винта, которые под декоративной панелью не были видны, а теперь их можно свободно выкрутить, что мы и делаем.
Приподнимаем открученную нами ранее панель управления и кладем ее наверх корпуса стиралки, под панелью находим еще 3 шурупа, которые держат переднюю стенку, нужно их выкрутить.

Передняя стенка стиральной машины Samsung теперь держится лишь на двух крючках

Берем ее за нижние углы, и осторожно приподняв вверх, снимаем. Слишком тянуть на себя стенку не нужно, ведь за ней потянутся провода от устройства блокировки люка. Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает

Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает. Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее. Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

Как добраться до нагревателя?

Узнав, где находится ТЭН в машинках «Бош», многие пользователи отказываются от самостоятельного демонтажа и ремонта. Разборка СМА занимает много времени. Последовательность действий:

Стиралка должна быть отключена от воды, канализации и электричества. Ее выдвигают на свободное пространство — чтобы было удобнее разбирать.
Крестовой отверткой откручивайте шурупы, которые удерживают верхнюю крышку.
Снимите крышку, а затем достаньте контейнер для порошка.

За контейнером вы увидите два шурупа — их также нужно выкрутить. Теперь можно демонтировать панель управления. Делайте это предельно аккуратно, иначе можно оторвать проводки. Панель поместите сверху — на месте крышки.

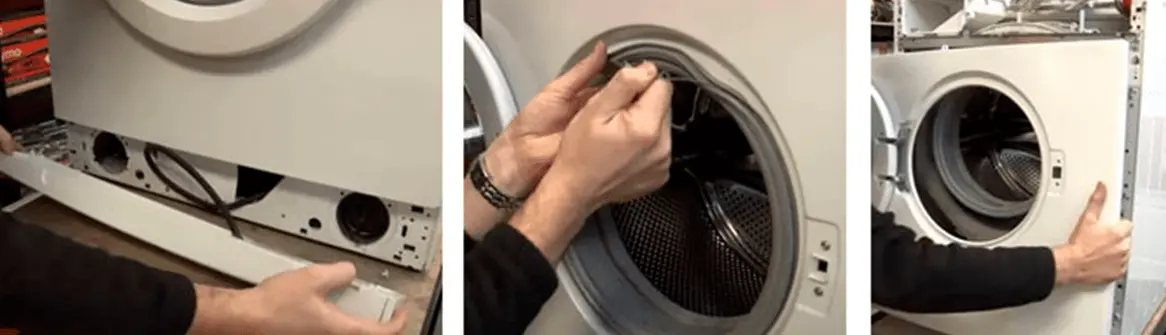

Теперь нужно убрать цокольную панель. Бывает, она прикреплена посредством защелок, тогда используйте отвертку плоского типа, чтобы аккуратно отстегнуть крышку.
Открыв дверцу, отогните манжету и переходите к снятию хомута. Манжета заправляется вовнутрь.
Осталось выкрутить винтовые соединения, на которых крепится дверца.
Снимите замок блокировки, открутив 2 шурупа. Отсоедините проводки, идущие к замку.

Все, передняя панель может быть снята. Доступ к интересующему нас элементу получен, осталось узнать, как снять ТЭН и как его заменить.
