Как грамотно произвести замену щеток на стиральной машине Индезит?

С чего начинать?

Далее необходимо позаботиться об инструментах, которые понадобятся для ремонта. Произвести замену щеток – несложно, эта задача будет по силам даже неопытному пользователю. Домашнему мастеру лучше приготовить:

  • пару отверток (тонкую и крестовую);
  • маркер (подойдет также обычный карандаш);
  • ключ TORX на 8 мм.

Подготовить необходимо и машинку-автомат. Обязательно:

  • выдернуть сетевой шнур стиралки из розетки;
  • перекрыть запорный кран;
  • снять наливной шланг. Будьте осторожны, из трубки при отсоединении польется вода;
  • извлечь мусорный фильтр. Он находится на передней стенке корпуса, снизу, справа, за специальным лючком;
  • очистить отверстие, образовавшееся после выкручивания фильтрующего элемента, от грязи и скопившегося мусора.

Основная подготовка техники к работам завершена. Останется только отодвинуть автомат от стены, чтобы иметь свободный доступ к задней панели корпуса. Далее можно приступать непосредственно к замене.

Разбираем стиральную машину

Для замены щеток электрического двигателя стиральной машины надо подготовиться к предстоящим работам, изучив инструкцию и схему расположения основных узлов. Все операции должны производиться предельно аккуратно. Выполняя разборку, старайтесь хорошо запомнить расположение и способ крепления затрагиваемых узлов.

Совет мастера! Новичку полезно будет сфотографировать внутреннее устройство вскрытой машины, чтобы точно знать, что и где должно находиться после сборки.

Необходимые инструменты

Чтобы добраться до мотора и произвести замену щеток, вам понадобятся:

  • набор отверток;
  • гаечные ключи;
  • плоскогубцы;
  • наждачная бумага.

Предварительная разборка

Все ремонтные работы с бытовым электрическим оборудованием должны производиться при его полном отключении от сети. Первым делом выньте вилку из розетки. При подготовке к замене щеток вам потребуется:

  • отсоединить машину-автомат от питательного и канализационного водопроводов;
  • развернуть агрегат с целью достижения удобного доступа к его тыльной стороне;
  • снять заднюю крышку, которая обычно крепится на саморезах;
  • демонтировать ремень, связывающий электродвигатель с валом барабана для загрузки белья, для чего потребуется потянуть его на себя при аккуратном вращении шкива;
  • отсоединить мотор от схемы питания, разомкнув соответствующий разъем;
  • открутить болты, фиксирующие двигатель на раме, и снять его.

Надо знать. Модели различных фирм могут иметь свои конструктивные особенности. Для этого вы и изучали инструкцию изготовителя перед началом работы.

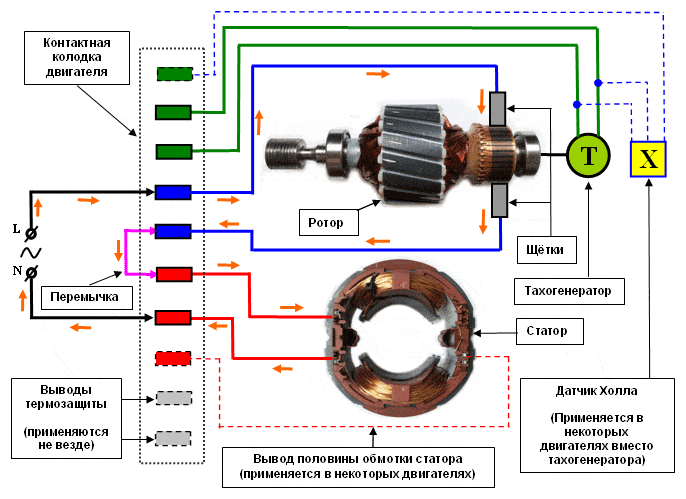

Схема коолекторного двигателя

Замена щеток на стиральной машине

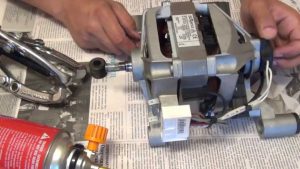

Работы с демонтированным двигателем лучше выполнять на столе в условиях достаточной освещенности. Порядок действий при замене щеток следующий:

  • положите мотор набок, чтобы получить удобный доступ к месту установки щетки;
  • отверните крепежные болты;
  • извлеките щетку из гнезда, запомнив направление заточки наконечника;
  • повторите перечисленные операции с другой щеткой;
  • осмотрите стержни (если нет видимых повреждений, а длина графита превышает 1,5 см, то причина отказа заключается не в них);
  • проверьте состояние коллектора двигателя, зачистив наждачной бумагой все неровности;
  • установите новые щетки, закрепив их в нужном положении штатными болтами.

Не забудьте! Скос щеток должен обеспечивать максимальную площадь их контакта с коллектором. Если это не так, надо развернуть их на 180 градусов.

Завершение работы

Установка двигателя на место производится в обратной последовательности. Для этого надо:

  • поставить мотор на раму, закрепив его болтами за монтажные отверстия;
  • подключить питательный кабель;
  • натянуть ремень, слегка поворачивая валы двигателя и барабана;
  • поставить на место заднюю крышку;
  • восстановить подключение водопровода, канализации и вставить вилку в розетку.

Любой произведенный ремонт должен заканчиваться пусковыми испытаниями. Они будут заключаться в первоначальном пуске стиральной машины в работу на одном из щадящих режимов. При этом следует убедиться в ее исправности и прислушаться к шуму мотора. Щеткам потребуется некоторое время на притирку поверхностей по форме коллектора. В такой ситуации возможно некоторое увеличение громкости работы без особенно резких звуков и повышения вибрации агрегата.

Совет! Несколько первых стирок после замены щеток не рекомендуется до предела нагружать барабан, чтобы избежать срабатывания аварийной защиты.

Если вы неуверены в своих способностях правильно определить причину поломки и заменить щетки на электродвигателе вашей стиральной машины, то воспользуйтесь услугами сервисной службы. Подобная работа выполняется достаточно быстро и оплачивается по минимальным расценкам. Скорее всего, зная марку вашей машины, мастер приедет с необходимыми запасными частями, и вам не придется самостоятельно искать их, обзванивая или объезжая магазины.

Посмотрите видео о том, как самостоятельно заменить щетки в стиральной машине

Когда необходимо менять щетки электродвигателя

Попадание между угольными щетками частиц пыли и образование искры в сочетании с вращением ротора двигателя, приводит к их естественному износу. Это выражается в простом изменении формы в виде стершихся контактов и линейных размеров элемента. В результате износа нарушается работа электродвигателя, и как следствие всего стирального агрегата. Определить износ щеток можно по следующим признакам:

  • из места установки мотора при работе издается шум и потрескивание, вызванное непосредственным контактом прижимной пружины к коллектору ротора;
  • недостаточная мощность электродвигателя, когда белье остается мокрым даже на высоких оборотах во время отжима;
  • внезапная остановка стирки;
  • появление дыма, искрения и специфического запаха гари;
  • вывод на дисплей кода ошибки (характерной неисправности двигателя).

В последние годы, все больше образцов стиральных машин оснащаются системами самодиагностики, позволяющими без вмешательства в работу и разборки, определить большую часть причин, по которым отказывают те или иные рабочие узлы.

Коды ошибок, которые выводятся на дисплеи стиральных машин, у всех производителей различны и указываются в технической документации. Например для немецких стиральных машин Bosch обозначение E или F21 означает проблему с мотором, однако не всегда со щетками. Каким бы «умным» не был стиральный аппарат, действительное состояние щеток и коллектора можно определить только визуально, и без разборки и снятия двигателя здесь не обойтись.

Последующая эксплуатация стиралки Indesit

Закончился процесс монтажа новых щеток, электродвигатель возвращен на прежнее место — наступило время тестирования проделанной работы.

Алгоритм действий:

  1. Выставляем программу стирки на минимальных оборотах, нажимаем кнопку «Старт». Важный момент — ремень привода еще не надет!

  2. По окончании стирки, запускаем программу еще раз.
  3. Надеваем ремень привода на шкив барабана. В первую очередь ремень фиксируют на шкив двигателя, после чего, аккуратно прокручивая, на шкив барабана.
  4. Выставляем программу стирки продолжительностью не менее одного часа. Число оборотов минимальное. Важный момент — барана загружать бельем не нужно!

Бесперебойная работа стиральной машины, отсутствие посторонних запахов, искрения свидетельствует о том, что щетки установлены правильно. Негромкий шум, в первые недели после ремонта, считается нормой.

Простые неисправности и методики их устранения

Совсем легкие причинно-следственные цепочки приводятся в документации к стиральной машине. Остановимся на тех, которые не являются часто повторяемыми, но легко устраняются своими руками:

  1. Стирка не начинается или вода не нагревается. Требуется замена ТЭНа. Делается она просто, деталь доступна в розничной продаже.
  2. Нет слива воды, автоматика прекращает стирку. Первое, что стоит проверить – засоренность фильтра накопления крупных остатков. Второе – сделать прочистку выходного шланга, проверить систему отвода. Электроника, как было сказано выше, очень резко реагирует на параметры движения жидкости. Обычно после проведения такого ремонта пользователь запоминает, что необходимо делать периодическое обслуживание машинки.
  3. Некоторые стиральные машины Индезит страдают от накопления гари на катушках сетевого фильтра. Данная неисправность ликвидируется просто: элементы чистятся сухой тканью и щеткой с длинным ворсом.
  4. Попавшая вода или конденсат в блоке управления останавливают работу. Для продолжения машинку стоит просушить или разобрать и протереть плату электронной части. В любом случае, присутствие воды чаще всего не приводит к плачевным результатам, это считается почти штатным режимом.
  5. Неполадки замка крышки и ручек управления решаются прочисткой, и относятся к механическим. Возникают из-за засаливания и накопления мыльных осаждений.
  6. Со временем в стиралках изнашиваются амортизаторы барабана. Увеличивается уровень шума и вибрации при отжиме. Данные элементы легко заменяются самостоятельно.

В общем и целом, машинки Индезит надежны и неприхотливы. Если внимательно читать инструкцию, правильно подключать их к электросети и канализации, обеспечивать рекомендуемые параметры эксплуатации, устройства будут служить долго, радуя надежностью и эффективностью.

После ремонта

После того, как вы благополучно заменили старые стертые щетки двигателя стиралки Индезит на новые, можно приступать к сборке машины. Устанавливаем двигатель на держатели. Подключаем к нему провода. Закручиваем крепежные элементы, далее ставим на шкив барабана и на шкив двигателя приводной ремень.

Далее покрутим немного шкив, проверим, как он вращается, после этого ставим сервисный люк на место и прикручиваем его. Устанавливаем стиральную машину, подключаем ее и запускаем пробную стирку, можно с вещами.

Подводя итог, отметим, замена щеток в двигателе стиральной машины марки Индезит в Москве обойдется в 60 долларов, плюс стоимость щеток, около 7 долларов. Если учесть что ремонт несложный, инструментов и навыков особых не требует, стоит задуматься, надо ли платить такие деньги мастерам? Не лучше ли купить новые щетки за 7 долларов и своими руками их поменять, потратив 30-40 минут личного времени. Но это наше мнение – окончательное решение за вами! Удачного ремонта!

Как понять, что требуется поменять детали?

Следующие признаки указывают на необходимость замены щеток на двигателе стиральной машины Indesit:

  • блокировка цикла отжима белья (барабан вращается прерывисто и самопроизвольно останавливается на несколько секунд),
  • двигатель перестает работать (напряжение в сети присутствует и корпус стиральной машины не имеет механических повреждений),
  • Постоянный запах гари и искрение при работе двигателя,
  • Необычные звуки (скрип, скрежет) во время цикла стирки.

Сообщение об ошибке F02 на дисплее стирально-сушильной машины указывает на то, что двигатель работает неправильно.

Слой графитовой пыли может подтвердить подозрение, что щетки двигателя нуждаются в замене. Его нетрудно увидеть, если поднять крышку стирально-сушильной машины.

Подготовка к ремонту

Замена щеток двигателя стиральной машины Индезит – ремонт несложный. Вам понадобятся такие инструменты:

  • Отвертка шлицевая или крестовая.
  • Ключ торкс на 8 мм.
  • Маркер.

Подготовьте стиральную машину:

  • Отсоедините СМ от сети.
  • Перекройте подачу воды, закрутив входной вентиль.
  • Подготовьте емкость для сбора воды.
  • Открутите входной шланг от корпуса, слейте из него остатки воды.
  • Подойдите к передней панели. Внизу вы увидите люк — вскройте его, отжав пластиковые защелки отверткой.
  • За люком расположен сливной фильтр.
  • Достаньте его, слейте воду, очистите от мусора.

Отодвиньте машину от стены, чтобы была возможность подойти к задней стенке.

Итак, вы подготовили инструменты и стиралку к ремонту. Приступайте к работе.

Замена щёток

Порядок действий:

  1. Сначала отсоединяем провод от контактов. Удобнее всего применять для этого круглогубцы.
  2. Откручиваем два самореза, с помощью которых узел прижат к мотору. Используем крестообразную отвёртку и придерживаем руками шляпки.
  3. Снимаем щёточный узел в сборе.

Щеточный узел на моторе

Дальше у вас есть выбор:

  • меняем весь модуль целиком;
  • демонтируем щётку, не трогая узел.

Узел поменять проще всего. Но необходимо приобрести новый, который соответствует двигателю. Стоимость — от 1000 до 2500 р. в зависимости от модели и места покупки. Цены указаны по состоянию на 2017 год. Приобрести можно только в специализированных магазинах. Таковых не так много, даже в Москве.

Если не удаётся найти угольные щётки в сборе, то тогда происходит замена с разбором. Пластиковый корпус разделяется на две половинки. Внутри находится металлическая капсула. Показана на фото.

Металлическая капсула с щёткой

Пластиковый корпус

Откусываем провод соединяющий уголёк с узлом. Придерживаем уголёк, т. к. внутри пружина.

Ставим уголёк вместе с пружинкой и припаиваем контакт к капсуле. На картинке вы видите сточенную и свежую щётку.

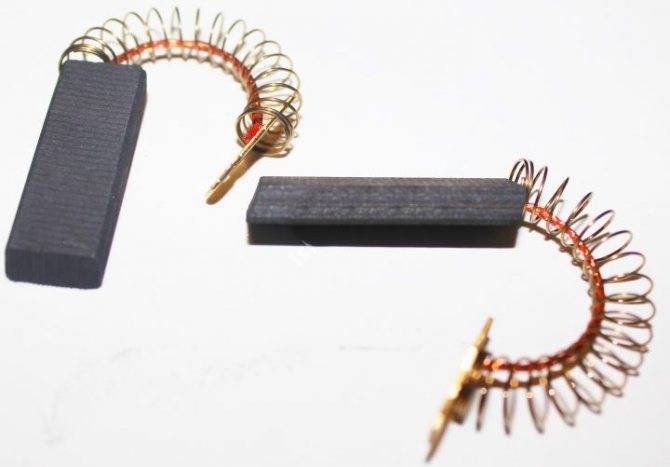

Сравнение новых и изношенных щёток

Такая работа требует некоторых навыков и умений. Лучше её доверить профессионалу из сервисного центра, но при желании можно выполнить самостоятельно на дому.

Перед установкой — очистите от пыли двигатель, фишку контактов и «ламели» ротора. Используйте тряпочку с раствором спирта. По коллектору пройдитесь наждачкой «нулёвкой». Прочистите пространство между «ламелями».

Узел с новой щёткой

Сборку выполняйте в обратной последовательности. Но после установки мотора, не надевайте ремень привода.

Когда нужна замена щеток и какое время их «жизни»?


В большинстве случаев неполадки со стиральной машиной возникают из-за проблем в электродвигателе, который владелец не в состоянии самостоятельно починить. Возможны и неполадки со щетками, ведь они являются расходным материалом, который в отличие от двигателя, вполне возможно починить своими руками без обращения в сервис по ремонту бытовой технике.

Предположительный срок жизни щеток при достаточно частом использовании стиральной машины 5 лет. Есть вероятность, что машина прослужит вам намного больше, если использовать её не так часто – тогда срок эксплуатации до 10 лет.

Щетки для стиральных машин изготавливают из непрочного мягкого материала, поэтому вероятность износиться у них высока, однако их намного легче заменить, чем сам двигатель машины-автомата. Во множестве, случаев как показала практика, электрощетки ломаются достаточно реже, чем, например, другая «важная» деталь агрегата.

Несколько признаков неработоспособности щеток:

  • Остановка стиральной машины, не связанная с проблемами с электроэнергией и напряжением;

  • Появление разных видов шума, таких как стук или треск, во время работы стиральной машинки;
  • Плохой отжим белья, по которому можно определить проблему со снижением мощности двигателя;
  • Неприятный запах, похожий на паленую резину или нагретый пластмасс, одним словом – гарь;
  • Сбой программы. Можно определить по коду ошибки на электронном табло.

Если у вас появился один из вышеперечисленных признаков, то следует срочно менять щетки в двигателе агрегата.

Если вы хотите предотвратить проблемы такого характера в будущем, рекомендуем изучить инструкцию по стирке и придерживаться ее.

Советы по эксплуатации машины

1) не стоит перегружать барабан вещами под завязку – лучше равномерно произвести нагрузку по стирке;

2) не запускайте стиральную машинку более чем 3 раза подряд;

3) разделите белье на несколько загрузок, возможно в разные дни.

Как снять и заменить подшипник с барабана стиральной машины с фронтальной загрузкой

В этом случае прежде всего подготовим инструменты. Процесс этот более трудоёмкий, так как придется вынимать барабан. Рассмотрим весь процесс на примере работы с автоматической стиральной машины марки Samsung, модель – s-1052. Мы специально взяли стандартную модель, чтобы на примере работы с ней показать принцип замены подшипников, который подойдёт для аналогичной работы со многими другими бытовыми приборами этого типа.

Далее следуем следующей инструкции.

Иллюстрация
Описание действия

Важный момент: пред тем, как приступить к любым работам по сборке и разборке вашей стиральной машины, уточните ее сервисную модель и приобретите нужный сменный набор подшипников. Данные можно посмотреть на задней панели, вот тут.

Особенность нашей модели в том, что у нее задняя стенка глухая и нам придётся все работы выполнять с её лицевой стороны. Но не переживайте, это достаточно просо. И мы покажем все этапы подробно.

Демонтируем верхнюю крышку и порошкоприёмник

Перед тем как заниматься этой работой, важно отсоединить все элементы и клеммы.

Аккуратно снимаем панель, предварительно открутив все фиксирующие саморезы
Обратите внимание: верхняя часть панели крепится на защёлки – не повредите их при демонтаже.

Запомните или сфотографируйте изначальное положение фишек и клемм, если они похожи – пометьте нужные провода изолентой определённого цвета, чтобы при сборке не допустить ошибок.

Таким образом мы освободили переднюю панель для работы.

Начинаем работы с освобождения нижней панели, которую обычно используют для очистки фильтров. Освобождаем переднюю панель от саморезов.

Вынимаем бак, снимаем ремешок
Далее проводится демонтаж мотора и амортизаторов, так как они не дадут разобрать бак пополам.

Снимаем шкив, освобождая подход к сальнику с подшипниками

Для разбора лучше использовать накидной ключ на 17 для того, чтобы открутить шкив.

Вот в таком плачевном состоянии находится наш сальник. Теперь необходимо добраться до подшипников.

Прежде, чем продолжать работу, обратите внимание на состояние самого вала. Если подшипник подклинивает очень часто, выработка вала бывает достаточно сильной.

Далее освобождаем сальник от подшипника, меняем их, промазываем сальник смазкой. В этом случае работа проводится аналогичная той, которую мы описывали выше.

Далее все этапы проводятся в обратном порядке.

Статья по теме:

Как снять двигатель?

Двигатель стиральной машинки находится в задней ее части, под баком. Демонтаж мотора включает следующие этапы:

  • Открутить болты, держащие заднюю стенку. Нужно быть внимательным, поскольку возможно наличие спрятанных болтов.
  • Снять приводной ремень с вала;
  • Открутить крепежные болты. Верхней частью двигатель прикручен к баку, а нижней к раме машинки;
  • Немного приподнять бак, и потянуть двигатель на себя. Если мотор сопротивляется не нужно тянуть сильно. Требуется снять боковую стенку, возможно извлечь мотор с боку будет легче. Крепление у разных моделей стиральных машин может отличаться.

Важно! После демонтажа двигателя нужно изучить тип двигателя и его маркировку, она указана на корпусе. Поскольку нужно заказать щетки, подходящие для конкретного типа мотора

Менее серьезные поломки – неисправности, которые устраняются своими руками

  1. Машинка не включается. Решение проблемы может быть крайне банальным – проверьте плотность подключения штепсельной вилки в розетку.
  2. Не заливается вода. Чаще всего это связано с тем, что не плотно закрыт люк бака, закрыт кран подачи воды или произошел перегиб шланга подачи воды.
  3. Вы загрузили белье, засыпали порошок, но процесс стирки не начинается. Проверьте, открыт ли кран подачи воды, а также, не включена ли программа отложенной стирки.
  4. Происходит непрерывный залив и слив воды. Проблема может быть связана с тем, что шланг слива воды находится слишком низко над уровнем пола (менее 70 см) или шланг слива оказался под водой.
  5. Во время стирки слышен посторонний шум. Остановите машину и проверьте, нет ли в барабане посторонних предметов (например, монет).
  6. Излишнее пенообразование. Данная проблема может быть связана с тем, что вы применяете средство для ручной стирки, а не порошок автомат.
  7. Не работает слив воды. Возможные причины – перегиб или засоренность сливного шланга, запущена программа стирки без слива воды, уставлен режим «легкая глажка» или «отключение отжима».
  8. Очень громка вибрация во время отжима. Нажмите Pause и попробуйте перераспределить белье в барабане (также это может быть связано с перегрузом). Излишняя вибрация может быть связана и с тем, что машинка упирается в стену или другие предметы.
  9. Мигают индикаторы дополнительных функций, Start/Pause, блокировки люка, не начинается отжим и пр. Попробуйте просто выключит машинку кнопкой питания, выньте вилку из розетки, подождите минутку и снова включите питание.

Детали, которые чаще всего требуют ремонта

За многолетнюю практику ремонта стиральных машин Indesit сервисные центры выделили основные проблемы данной техники:

  • выход из строя электронагревателя (ТЭНа). Деталь не имеет защитного покрытия от накипи, как в машинках других брендов, поэтому быстро выходит из строя;
  • перегорание сетевого фильтра. Зачастую его приходится менять уже через несколько лет эксплуатации (или даже в совсем новых агрегатах) из-за заводского брака;
  • неисправности электронного модуля встречаются довольно часто, хотя компания Indesit постоянно совершенствует блоки управления своей техники;
  • разрушение подшипников – проблема агрегатов не только низкого, но и среднего ценового сегмента; процесс замены деталей имеет специфические особенности;
  • поломки таходатчика и конденсатора двигателя также имеют место, несмотря на приемлемое качество самих моторов.

Как выявить причину неисправности? Почти все современные модели Indesit оснащены системой самодиагностики. Она помогает установить характер неполадки по коду ошибки, который высвечивается на дисплее

Если такой функции нет, необходимо осмотреть агрегат снаружи, а также обратить внимание на звуки и вибрацию во время работы. Например, при отсутствии подачи воды в бак осмотрите впускной шланг – возможно, он пережат или поврежден; характерный стук при вращении барабана сообщает о необходимости замены подшипника, затрудненный слив может быть признаком засорения помпы и т

п.

Если по симптомам определить причину сбоя в работе не удалось, стиральную машину придется разбирать и искать поломку уже во внутренних механизмах. Перед началом ремонта не забудьте ознакомиться с инструкцией к технике и схемой расположения основных узлов.

Сначала снимем двигатель

Если своевременно не поменять изношенные угольные наконечники на новые, двигатель испортится спустя несколько стирок. Установка нового мотора – крайне недешевая процедура, а стоимость щеток на порядок ниже. В первую очередь необходимо достать из стиралки мотор, в котором и находятся искомые щеточки. Для начала отключаем машинку от электросети и обеспечиваем свободный доступ к задней стенке. Далее приступаем к демонтажу.

С помощью отвертки снимаем заднюю стенку корпуса.
Обращаем внимание на низ – двигатель расположен под баком автомата.
Снимаем приводной ремень (одновременно крутим шкив и тянем на себя).
Освобождаем от ремешка электродвигатель.
Помечаем маркером расположение подходящих проводников.
Отсоединяем все провода (тянем соответствующие разъемы).
Выкручиваем болты или винты (от трех до четырех штук) и аккуратно достаем мотор. Будьте готовы к тому, что двигатель тяжелый.. Чтобы вынуть мотор придется приложить некоторые усилия: потянуть на себя, одновременно раскачивая его в разные стороны

После извлечения осматриваем и при необходимости протираем от пыли. Теперь кладем деталь на ровную освещенную поверхность и начинаем непосредственный демонтаж искомых элементов

Чтобы вынуть мотор придется приложить некоторые усилия: потянуть на себя, одновременно раскачивая его в разные стороны. После извлечения осматриваем и при необходимости протираем от пыли. Теперь кладем деталь на ровную освещенную поверхность и начинаем непосредственный демонтаж искомых элементов.

Как понять, что не работают именно щетки?

Разумеется, может выйти из строя блок управления всей машинкой. Кроме того, контакты проводки работают в такой же агрессивной среде, может банально отгнить клемма. Однако, после проверки остальных возможных причин (или их устранения), остается следующее:

  • Немотивированная остановка работы мотора. При этом электропитание в порядке, программа должна запустить барабан.
  • Характерный электротехнический шум при вращении электродвигателя: треск, скрябяние пружины о коллектор, постукивание.
  • Неожиданное снижение мощности двигателя: например, резкое падение оборотов при установленном режиме отжима.
  • Запах гари или дыма во время работы мотора. Не путать с паленой пластмассой от проводки: запах принципиально отличается.
  • Если ваша машинка-автомат имеет функцию встроенной диагностики, ошибка электродвигателя высветится на табло.

Ремонт неисправной помпы

На рисунке видно, что водяная помпа расположена в нижней части стиральной машины и соединяется с фильтром. Иногда в работе помпы случаются сбои, первым признаком которых является нарушение слива воды. К основной причине неисправности можно отнести существенные нагрузки, которые водяной насос испытывает в течение длительного времени. Это связано с целевым назначением помпы, заключающемся в своевременном и полном выкачивании воды из рабочего бака.

До того, как ремонтировать насос, рекомендуется выполнить очистку фильтра, прикрытого защитной панелью. Вначале откручивается крышечка, а сам фильтр извлекается, прочищается и промывается. Нужно обязательно проверить отверстие, из которого он был извлечен. Внутри будет видна крыльчатка водяного насоса. Она проверяется на наличие инородных предметов, способных заклинить ее. Если таковые обнаружены, их следует извлечь. Как показывает практика, наиболее распространенными причинами затрудненного слива воды считаются засоренный фильтр, сливные шланги и двигатель помпы.

Если же прочистка фильтра не дала желаемого результата, потребуется ремонт помпы или ее полная замена. С этой целью стиральная машинка Индезит укладывается на бок, после чего откручиваются винты, которыми насос крепится к корпусу. Далее, отключаются электрические провода и отсоединяются два шланга. Эти шланги также необходимо осмотреть и прочистить. Проверку следует начинать с обмотки двигателя на предмет обрыва с помощью тестера. В нормальном состоянии сопротивление обмотки составляет 150-300 Ом.

Для поиска других неисправностей помпу необходимо разобрать. Предварительно нужно пометить ее положение по отношению к двигателю. После этого двигатель насоса отсоединяется от корпуса, ротор вынимается из статора. Очень часто внутри помпы все забито грязью, препятствующей свободному вращению ротора. В этом случае все внутренности промываются. Сальник на оси ротора нужно поправить, а подшипник оси смазать литолом. Обратная сборка помпы выполняется с использованием герметика, чтобы соединения и стыки не пропускали воду. При сборке нужно помнить о нанесенных метках.

Главные признаки неисправности

Щетки для СМ производятся из угля. Это мягкий, недорогой и надежный материал, который не способен повредить ось ротора. Поскольку они вплотную прилегают к механизму, их угольный стержень со временем стачивается и становится коротким, поэтому не может передавать электроэнергию. Обычно, об износе щеток в стиральной машине говорят следующие признаки:

  • Двигатель внезапно прекращает работу без видимых причин (скачков напряжения или механических повреждений).
  • Вращения теряют мощность, и число оборотов снижается, белье при этом остается мокрым.
  • Во время работы появляются подозрительные запахи паленой проводки или гари.
  • В процессе стирки или отжима возникают нехарактерные звуки трения, треск или стуки.

Эти признаки весьма условны, они могут указывать и на другие неисправности узлов устройства. Если вы не до конца уверены в причине поломки, то лучше вызвать мастера на дом и выяснить в чем проблема.

Как разобрать стиралку, чтоб добраться до щеток?

Графитовые щетки — это небольшие элементы (состоят из удлиненного наконечника, длинной мягкой пружины и контактов), но чтобы добраться до них, стиральную машину придется частично разобрать.

Алгоритм действий:

  1. Стиральную машину отключают от сетей электропитания, водопровода и канализации, отодвигают от стены.

  2. Откручивают входной шланг, сливают из него остатки воды.
  3. Используя крестовую отвертку, выкручивают саморезы, удерживающие крышку стиралки (панель снимают и откладывают в сторону).
  4. Выкручивают крепежные элементы, удерживающие заднюю панель.
  5. Аккуратно прокручивая шкив барабана, снимают ремень привода.
  6. Используя торцевой ключ на 8 мм, выкручивают болты, удерживающие электродвигатель.
  7. Аккуратно отсоединяют все контакты, извлекают мотор.

Чтобы избежать ошибок обратного подключения, все, что проводится во время разбора стиралки, необходимо фотографировать или снимать процесс на видео

Особо важно запечатлеть схему подключения контактов электродвигателя

Видео

Чтобы узнать больше о ремонте стиральных машин Indesit на дому, предлагаем посмотреть следующее видео.

Об авторе:

Окончила Институт туризма ФПУ по специальности «Менеджер», очень любит путешествовать и общаться с людьми. Интересуется психологией, увлекается танцами, изучает английский язык. За пять лет декретного отпуска досконально освоила ведение домашнего хозяйства, не забывая о собственном развитии. Умело орудует словом, может поддержать разговор на любую тему благодаря интересу к разным сферам жизни.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Щетки для электродвигателя

Основное предназначение


Щетки являются одной из основных специальных деталей в машине-автомат, отвечающих за контакт. Электрощетки во время своей работы передают энергию внешней цепи на двигатель конструкции.

Таким образом, происходит вращение барабана, и за счет этого работает сама машина.

Все щетки для стиральных машин оснащены стальными пружинами и медным контактом, однако есть и отличающиеся элементы, например, прижимная часть.

Виды

Щетки для электродвигателя бывают трех видов:

  1. Угольно-графитовые;

  2. Медно-графитовые;
  3. Электрографитированные.

По отзывам и мнениям специалистов рекомендуется покупать специальные (оригинальные) детали от таких производителей как:

  • Bosch
  • Whirpool
  • Zanussi
  • Beko

Взаимозаменяемость

Бывают такие случаи, когда электрощетки одного производителя могут подходить к машинам автоматом совершенно других брендов. Приведем пример:

Угольная щетка Indesit L C00194594 подходит к большинству стиральных машин-автоматов, таких как Indesit, а так же к стиральным машинам от Bosch, Samsung или Zanussi.


Универсальные щетки дешевле, чем оригинальные, но и цена сказывается на качестве и характеристиках – щетки могут не подходить по размеру, могут оказаться некачественными и быстро изнашиваемыми.

Конечно, лучше покупать оригинальны детали, чтобы в будущем не попасть на более серьезные деньги.

По проводимым опросам среди владельцев стиральных машин и сотрудникам сервисных центров было выявлено, что основными неполадками и поломками среди стиральных машинок являются модели от производителей Indesit и Ariston.

33% стиральных машин были отданы в ремонт из-за большого количества разных типов неполадок.

Если установлен неразборной подшипник

Можно ли обрабатывать смазывающим веществом подшипники, не снимая с них крышки?

При наличии в стиральной машине элемента закрытого типа смазать его удастся при помощи полиэтиленового пакета:

  1. Предварительно осуществляется очистка с использованием WD-40.
  2. Производится заполнение внутреннего кольца пакетом из полиэтилена.
  3. В тюбике, содержащем смазку, обрезается горлышко.
  4. После установки тюбика на внутреннюю обойму необходимо выдавливать содержимое, пока оно не появится с другой стороны.
  5. Для равномерного распределения смазки понадобится прокручивать пакет.
  6. После удаления излишек деталь ставится на прежнее место.

Процесс замены

Весь процесс замены будет показан на примере марки Горенье, но он фактически подходит и для других марок:

  1. Силовой агрегат укладывается набок и снимаются крепежные болты с щеток, после чего последние снимаются.
  2. С другой стороны двигателя производятся идентичные манипуляции.
  3. Исчерпавшие свой рабочий запас щетки имеют длину стержня не более 1,5 см (если длина щеток больше, то проблема не в них).
  4. Выполняется очистка коллектора силового агрегата.
  5. Новые детали монтируются и крепятся винтами.

Далее необходимо поставить двигатель на место и проделать все остальные манипуляции в обратном порядке. Как только все будет подключено, обязательно проверьте качество его работы. В том случае, если он работает немного лучше или даже громче, скорее всего, все было сделано правильно. Если имеет место неприятный или необычный звук – проблема, скорее всего, не решена.

Предназначение щеток в двигателе стиральной машины

Работа асинхронного двигателя переменного тока, основана на вращении магнитного поля, которое приводит в движение ротор устройства. Именно ротор соединяется посредством ременной передачи (вала и шкива) с барабаном, обеспечивая его вращение. Чаще всего, используются компактные электромоторы, с возможностью регулировки частоты вращения.

В настоящее время, большая часть всех бытовых устройств оснащена коллекторными моторами, состоящими из неподвижного статора, коллекторного ротора, тахогенератора и как минимум пары графитовых электро-щеток, посредством которых, осуществляется передача электроэнергии на якорь двигателя.

Коллекторный мотор, обладает небольшим размером, хорошим пусковым моментом, не привязан к частоте тока и прост в управлении. Все эти качества послужили причиной их установки в стиральных агрегатах практически всех известных мировых производителей. Именно наличие быстро изнашиваемых и шумных щеток для электродвигателя, отмечается как недостаток коллекторных моторов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
