Что такое ЖК матрица и ее неисправности
Жидкие кристаллы – что это? Так называется фаза, в которую переходит вещество при соблюдении определенных условий. Электрическое поле способно изменить ориентацию молекул ЖК. Именно это свойство способствовало широкому распространению жидких кристаллов в промышленной сфере. Жидкие кристаллы были открыты в 1888 году Фридрихом Рейнитцером.
Однако применение ЖК нашли только в 60-х годах прошлого века. Американские ученые предложили использовать жидкие кристаллы в качестве элемента матрицы на устройствах отображения информации. Под воздействием напряжения молекулы ЖК упорядочиваются и формируют необходимое изображение.
Что Матрица – это система проводников электричества. Она состоит из тонких и прозрачных электродов, расположенных вертикально и горизонтально параллельно друг другу. Электроды образуют квадратно-гнездовую сеть, подающую напряжение на заключенное в устройстве вещество. Ремонт матрицы телевизора может требоваться, если под влиянием напряжения постепенно выходят из строя элементы конструкции.
Современные ЖК-дисплеи оснащены задней подсветкой монитора, а ячейки матрицы имеют цветные фильтры. Когда из строя выходит подсветка, можно заменить испорченные диоды.
Какими могут быть неисправности ЖК-матрицы:
- Физическое повреждение или воздействие влаги. В результате происходит электрический пробой матрицы. Изображение смещается и замирает. Попавшая внутрь вода формирует черные круги. В результате коррозии могут появиться разноцветные . Замена экрана на новый в этом случае обязательна.
- Дефект разряда. Образование зернистых мурашек.
- Испортились лампы подсветки. Выглядит как пятнистое затемнение экрана.
- Неправильное крепление. Провисание панели из-за собственной тяжести телевизора.
- Неисправность микросхем.
- Повредился шлейф с управляющими драйверами.
- Неисправность подсветки.
Матрицы для телевизоров Samsung
Несмотря на общепринятый принцип работы, телевизоры от разных производителей могут отличаться типом используемых матриц. В настоящее время используются следующие разновидности матриц:
- TN.
- IPS.
- VA.
Чаще всего компании устанавливают в своей технике матрицы двух последних типов, что объясняется их надежностью и функциональностью. Такие панели демонстрируют лучшее качество картинки, широкий угол обзора и отличную палитру красок.
Но к сожалению, и они подвергаются различным повреждениям, значительная часть которых происходит при неправильной эксплуатации. Чтобы избежать поломки, достаточно вовремя обслуживать экран, чистить его мягкой ветошью, а также защищать от механических воздействий.
В продукции известного южнокорейского бренда Samsung присутствуют практически все существующие разновидности матриц. Одна из них — ltf320ap08. При повреждении такой детали придется найти хорошую альтернативу, желательно у проверенных поставщиков. Только после этого можно приступать к ремонтным работам.
Пошаговая инструкция по замене матрицы Samsung состоит из таких пунктов:
Разборка устройства. В первую очередь необходимо разъединить переднюю панель устройства с задней, выкрутив саморезы с помощью плоской отвертки.
Отключение шлейфов. Дальше необходимо поместить матрицу на мягкую поверхность и осуществить демонтаж всех шлейфов
На этом этапе необходимо соблюдать осторожность, иначе можно повредить крепления на шлейфе.
Демонтаж детали.
Установка новой детали.
Сборка телевизора в обратной последовательности.
Профилактические меры
Вот к вам приехал домой отремонтированный телевизор, но дети, животные или неуклюжий член семьи все еще способны разбить экран? Нужно что-то срочно предпринимать.
Для таких телевизоров выпускают специальные защитные экраны из акрила. Такие поверхности не боятся воды, царапин, а дети смогут кидать свои игрушки в экран, не заставляя брать родителей кредит на новый девайс. К тому же, такая защита спасает от пыли, которая, между прочим, тоже является старым заклятым врагом телевизоров. Поэтому покупка “аксессуара” является самой востребованной. Если вы будете оберегать свою технику, то еще долго сможете смотреть футбол, фильмы или мультфильмы.
Также есть еще одна профилактическая мера ухода за ТВ. Для этого понадобится приобрести кронштейн. Использование кронштейна позволяет провести установку плазмы прямо под потолком. Такие меры помогут избежать случайных “толканий спиной” или последствий детских активных игр на дому. Правда, кронштейн обойдется немного дороже, а его установка — это уже совсем отдельная тема.
>Видеоматериал
Будьте осторожны со своей техникой, и она будет радовать вас своей работой изо дня в день.
Диагностика
Перечисленных выше проблем слишком много, чтобы их все рассматривать. Поэтому следует «отсечь» ряд неполадок и взяться за наиболее вероятные варианты. Их помогут определить конкретные признаки в телевизоре.
Одним из них служит «поведение» индикаторной лампы во время включения. По умолчанию она загорается ярким светом. Если это так, то можно быть относительно спокойным, т.к. в телевизоре нет серьезной поломки.
Сетевая лампочка-индикатор станет отличным «помощником» в поиске неполадки Но можно столкнуться и с другими случаями, а именно:
- Лампочка произвольно мерцает, причем с разной частотой. Неисправность в питании, которое поступает на нее, следовательно, и на иные электронные компоненты.
- Индикатор не включается. Проверить электрическую сеть и розетку. Если все исправно, тогда стоит подумать о ремонте телевизора в сервисном центре.
Но чтобы точно убедиться в конкретном перечне возможных неполадок, следует проверить саму индикаторную лампу. Для этого нужно снять крышку корпуса и осмотреть ее, а также плату на наличие возможных повреждений. Если лампа или отдельный контакт отошел, проблема решается обычной пайкой.
Совет! Лучше под рукой иметь вспомогательное оборудование и дополнительные провода. С ними можно намного быстрее найти неисправность методом исключения. Например, запасной блок позволит быстро понять, что именно он же основной и сломан.
В дополнение лучше сразу вооружиться мультиметром и паяльником, на случай обнаружения проблем с «железом» Smart-телевизора LG или периферийного оборудования.
Индикатор, и идущие на него контакты также придется проверить на исправность
После снова перепроверить реагирование индикатора.
Только убедившись в его исправности можно судить о причине, по которой телевизор LG не включается.
Главные проблемы LED устройства
Есть несколько разновидностей неисправностей.
Разбитый дисплей
Зачастую LED экран ломается, когда ударяют по дисплею, устройство падает и при иных подобных ситуациях. В сравнении со старыми моделями, современная лед-матрица не способна выдерживать определенных механических нагрузок. Даже если ребенок случайно бросит в дисплей мягкой игрушкой с деталью из стекла, он может разбиться или треснуть.
Поломка ЛЕД матрицы из-за сильного механического влияния, вследствие чего образуется разбитый экран телевизора, приводит к тому, что приходится заменить ЖК-панель. Починить в такой ситуации его невозможно.
Искаженные образы
Нередко можно встретить заводской брак. Заметить это можно сразу после приобретения ТВ или через какое-то время его использования. Подобная неисправность может быть разнообразной, к примеру:
- появление вертикальных полос;
- отсутствует картинка или ее часть;
- появляются столбы на образах;
- замирает либо тормозит кард;
- засвеченные участки на экране, меняющие местоположение;
- искажаются цвета и пр.
Источников таких поломок множество. Зачастую это происходит из-за неисправности гибкого шлейфа, встроенного в стекло матрицы, и управляющих чипов.
Как проверить подсветку
Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.

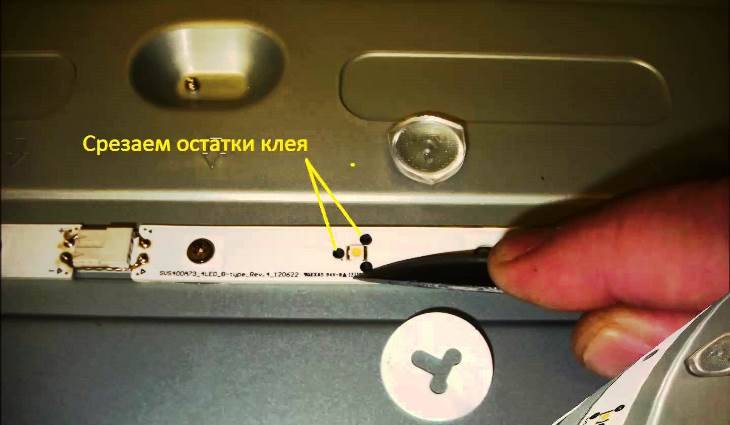

Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.
- Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
- Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.
Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.
Особенности ухода за разными видами экранов
Чем лучше протирать ЖК, LED, плазменный, LCD телевизор, работая в домашних условиях? Ориентируйтесь на тип экрана:
- LED-панели.Для работы подойдет специальный комплект. В него входит салфетка из микрофибры и состав в форме спрея без спирта. После очистки на экране остается пылеотталкивающий слой. LED-модели можно вытирать салфеткой без ворса, куда заранее наносят пенку;
- ЖК-устройства. Правильный уход за ТВ заключается в изначальном нанесении средства на салфетку и дальнейшей протирке экрана. Стыки прорабатывают ватной палочкой, а корпус чистят 1 раз в 21-28 дней мягкой салфеткой;
- плазменные экраны. Их можно обрабатывать мыльным раствором, которым пропитывается ткань без ворса или микрофибровая губка. Для участков с затрудненным доступом используют пылесос, ватные палочки. Отпечатки пальцев удаляют салфеткой для очков;
- LCD-телевизоры. Устройства с мягким тонким экраном легко повредить, поэтому их протирают исключительно сухой салфеткой. Телевизор должен быть отключен кнопкой и из сети. Перед работой с рук снимаются браслеты и кольца. Вода не распыляется на экран. Доступ летучих веществ на LCD-панель недопустим.
Чем удалить пятна с экрана телевизора?
От прикосновения рук на мониторе часто остаются пятна. Обычные методики очистки в этом случае не актуальны. Лучше использовать:
- специальные сухие салфетки без ворса и спирта в составе;
- чистящую пенку, которую наносят на салфетку, а потом — на дисплей;
- раствор очищенной воды и уксуса, в котором смачивают хлопчатобумажную тряпицу.
Важно! Ткань должна быть слегка влажной, а после обработки монитор обязательно вытирается
Как убрать царапины?
Для удаления царапин выполняется следующее:
- обработка поверхности тканью, смоченной в жидкости для ухода;
- зачистка царапины новым ластиком (проводят вдоль трещинки) после полного высыхания экрана;
- полировка вазелином, который наносится на ватный диск;
- использование лака от царапин с предварительной протиркой дисплея.
Совет! Если вы обнаружили царапину после покупки, в течении 14 дней можно заменить телевизор.
Как дольше сохранить экран чистым
Чтобы выполнять протирку ЖК-дисплея как можно реже, уберите горшки с комнатными растениями, расположенные рядом. Капельки попадут на монитор. Трогать руками дисплей нельзя — жирные пятна очень сложно выводятся. Желательно установить телевизор так, чтобы дети не могли к нему подобраться.
Учитывайте, что насекомые сильно пачкают поверхность, поэтому лучше не допускать их появления.
Посмотрите видео о том, как почистить экран телевизора
Диагностируем поломку телевизора
Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию.
Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.
Техника не выключается. В независимости сломался кинескопный телевизор или современная ЖК модель, данная неисправность связана с перегоревшим предохранителем. Только вот разные модели имеют отличительные друг от друга детали
Также следует обратить внимание и на диодный мост – возможно, сгорел именно он.
Как в отечественных, так и в импортных моделях часто может сбиваться потенциал, за функцию которого отвечает позистор.
Если сломался монитор плазменного телевизора, тогда проблема, чаще всего, заключается в помехах или перепадах, могут появляться светлые либо темные полосы, изменяется цвет во время просмотра передачи или кинофильма.
Проблема может быть и в поломке шнура или неисправности розетки.
Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис
Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.
Что делать, если не включается телевизор?
Ремонт блока питания
Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.
Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты
В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.

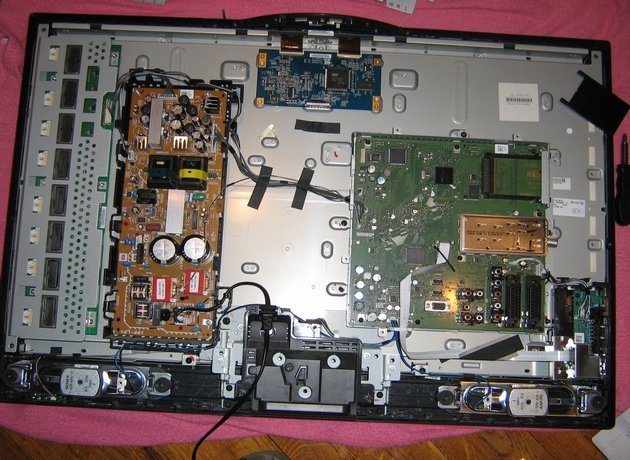

Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.
- На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
- Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.
- Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.
Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта
После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.
- Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
- Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
- Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.
Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.
Инструкция по замене матрицы на телевизоре
Шаг 1. Отсоединить от ТВ провода и шлейф. Соответственно, если телевизор закреплен на кронштейне, то снять с него. Перенести технику на рабочее место.
Шаг 2. Отделить переднюю часть телевизора от задней. С помощью отверток открутить скрепляющие части корпуса саморезы. Положить матрицу лицевой стороной вниз на мягкую поверхность (толстый картон), заготовленной заранее пластинкой (или любым удобным приспособлением (не ножом!)) раскрепить защелки.
В некоторых моделях ТВ вместо пластиковых креплений могут использоваться винтовые соединения. Используйте для работы с ними соответствующий инструмент.

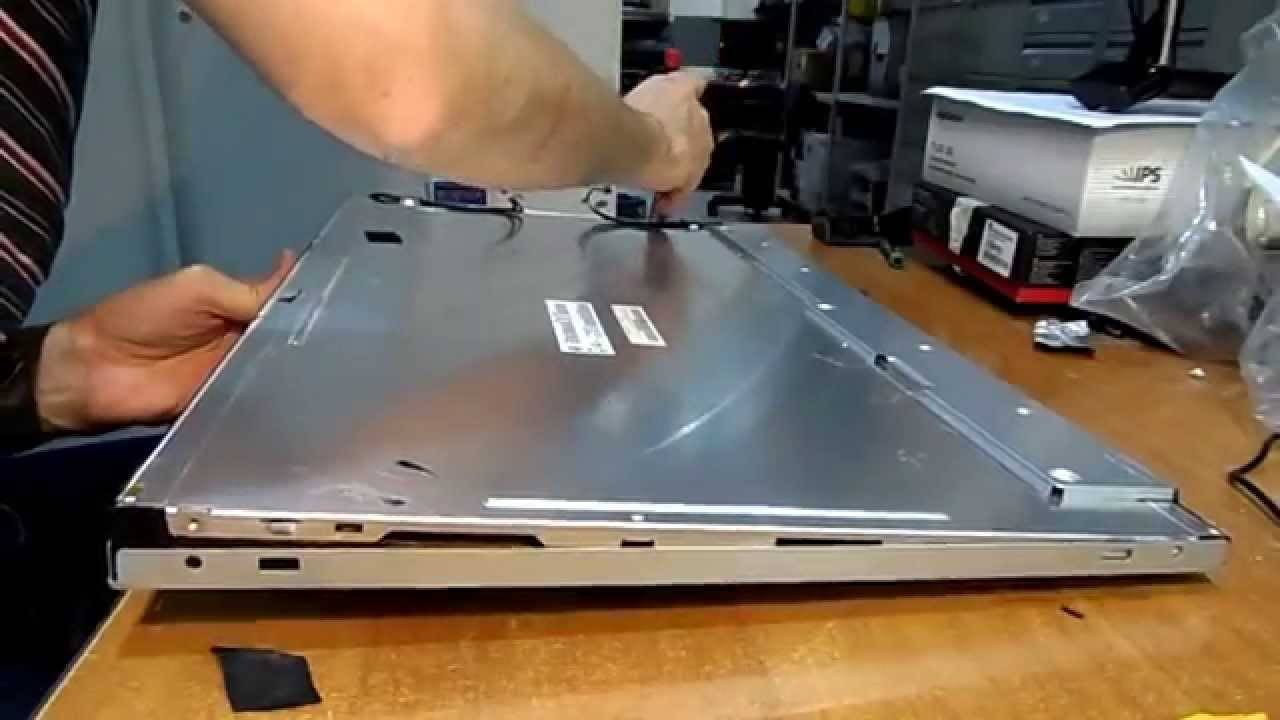

Шаг 3. Снять старую матрицу. Предварительно отключив от нее провод электропитания и сигнальный шлейф. Делать это нужно очень аккуратно, желательно заранее подробно изучить механизм крепления шлейфа. Место соединения шлейфа и матрицы при сборке дополнительно проклеивается скотчем, снимать его нужно таким образом, чтобы не повредить хрупкие элементы техники.
Шаг 4. Подготовить новую матрицу к установке. Протереть ее края влажной спиртовой салфеткой, установить металлические крепления.
Шаг 5. Установить новую матрицу. Подключить к ней сигнальный шлейф и провод питания. Проверить работоспособность.
Шаг 6. Собрать корпус телевизора в обратной последовательности. Установить защитный акриловый экран.
Шаг 7. Согласовать новую матрицу с модулем управления ТВ. Иногда, после замены матрицы, изображение так и не передается на экран, причиной этого может служить несогласованность нового экрана и модуля управления. Необходимые изменения делаются через меню телевизора, подробнее об этом можно прочитать в документации, сопутствующей технику.
Предостережение повреждения
Невозможно поспорить, что профилактика — это самая лучшая защита. Производители создали уже множество способов защиты. Один из них — это акриловый защитный экран. Преимущество его в том, что в отличие от самих экранов телевизоров, их можно подвергать намоканию водой, царапать или даже легким ударам.
Так что, если вы хотите защитить свой плазменный телевизор от повреждений, а тем более, если стоимость техники достаточно высока, советуем приобрести такой вариант защиты
Очень полезен и необходим акриловый защитный экран в доме с детьми, ведь одно неосторожное движение может привести к большим убыткам
Тракт изображения
Телевизионный радиосигнал с антенного входа поступает на вход тюнера TU101, которым управляет МК (выв. 31, 33 IC01) по интерфейсу I2C (выв. 4, 5 TU101). Тюнер питается напряжением 5 В (выв. 7). Выходной сигнал тюнера (выв. 11) с ПЧ, равной 38 МГц, через полосовой фильтр Z101, формирующий АЧХ тракта ПЧ, подается на вход УПЧ — выв. 6 и 7 микросхемы IC501. Приведем ее основные функции:
- формирование полного цветового видеосигнала (CVBS) из сигнала ПЧИ;
- формирование звукового сигнала из сигнала ПЧЗ;
- формирование напряжения АРУ для тюнера;
- автоматическое определение системы цветности и декодирование систем PAL и NTSC;
- управление внешним декодером SECAM (IC502);
- выделение сигнала яркости из CVBS;
- формирование из цветоразностных сигналов: сигнала яркости и основных цветов (RGB);
- коммутация сигналов RGB и экранного меню (OSD), их усиление до уровня, необходимого для управления выходными видеоусилителями на транзисторах Q901-Q903;
- выделение синхроимпульсов из CVBS и формирование импульсов запуска строчной развертки и пилообразного напряжения для управления кадровой разверткой;
- прием и обработка команд управления от МК по интерфейсу I2С.
Назначение выводов микросхемы TB1238AN представлено в табл. 3.
Таблица 3. Назначение выводов микросхемы TB1238AN
| Номер вывода | Сигнал | Описание |
| 1 | DE-EMP | выход сигнала звука до аттенюатора |
| 2 | AUDIO-OUT | Выход сигнала звука |
| 3 | IFVCC | Напряжение питания аналоговой части 9 В |
| 4 | AFT OUT | Выход сигнала АПЧ |
| 5 | ID GND | Общий |
| 6 | IF IN | Вход сигнала ПЧ |
| 7 | IF IN | Вход сигнала ПЧ |
| 8 | RF AGC | Напряжение АРУ для тюнера |
| 9 | IF AGC | Напряжение АРУ для УПЧ |
| 10 | APC FILTER | Фильтр автоматической регулировки изображения |
| 11 | X-TAL | Кварцевый резонатор 4,43 МГц |
| 12 | Y/C GND | Общий каналов яркости и цветности |
| 13 | Ys/Ym | Вход управления режимом HALF TONE |
| 14 | OSD R | Вход сигнала OSD R |
| 15 | OSD G | Вход сигнала OSD G |
| 16 | OSD В | Вход сигнала OSD В |
| 17 | RGB VCC | Напряжение питания видеопроцессора 9 В |
| 18 | R OUT | Выход сигнала R |
| 19 | G OUT | Выход сигнала G |
| 20 | B OUT | Выход сигнала В |
| 21 | ABCL | Вход схем регулировки яркости и ограничения тока лучей |
| 22 | V RAMP | Конденсатор ГПН кадровой развертки |
| 23 | V NFB | Вход импульсов ОХ кадровой развертки |
| 24 | V OUT | Выход пилообразного напряжения кадровой развертки |
| 25 | V AGC | Фильтр АРУ кадровой развертки |
| 26 | SCL | Шина синхронизации интерфейса I2С |
| 27 | SDA | Шина данных интерфейса I2С |
| 28 | H. VCC | Напряжение питания задающего генератора строчной развертки 9 В |
| 29 | ID/SW OUT | Выход переключения сигналов SECAM |
| 30 | FBP IN | Вход СИОХ |
| 31 | SYNC OUT | Выход сигнала синхронизации |
| 32 | H. OUT | Выход импульсов запуска строчной развертки |
| 33 | DEF. GND | Общий |
| 34 | SCP OUT | Выход двухуровневых стробирующих импульсов SCP |
| 35 | VIDEO SW | Выход видеосигнала CVBS для декодера SECAM |
| 36 | DIG VDD | Питание цифровой части схемы (5 В) |
| 37 | SECAM B-Y | вход сигнала SECAM B-Y |
| 38 | SECAM R-Y | Вход сигнала SECAM R-Y |
| 39 | Y-IN | Вход сигнала яркости Y |
| 40 | H. AFC | Фильтр АПЧ 1 |
| 41 | EXT YIN | Вход 1 коммутатора видеосигналов |
| 42 | DIG. GND | Общий цифровой части схемы |
| 43 | TV IN | Вход 2 коммутатора видеосигналов |
| 44 | BLACK-DET | Фильтр схемы расширения сигнала в области черного |
| 45 | С IN | Вход внешнего сигнала цветности |
| 46 | Y/C VCC | Напряжение питания видеопроцессора 5 В |
| 47 | DET OUT | Выход видеодетектора |
| 48 | LOOP FILTER | Подключение фильтра АРУ |
| 49 | GND | Общий ГУН |
| 50 | VCO | Опорный контур ГУН |
| 51 | VCO | Опорный контур ГУН |
| 52 | VCC | Напряжение питания 9 В ГУН |
| 53 | LIM IN | Вход сигнала ПЧЗ |
| 54 | RIPPLE FILTER | Сглаживающий фильтр |
| 55 | EXT AUDIO IN | Вход внешнего звукового сигнала |
| 56 | FM DC NF | Фильтр питания звукового тракта |
На вход переключателя видеопроцессора (выв. 14-16 IC501) могут подаваться сигналы экранного меню OSD-R, G, В, телетекста TXT-R/G/B или внешние сигналы SCART-R/G/B. Выбор необходимых сигналов осуществляет коммутатор IC751, управляемый сигналами FB-ID (выв. 39 IC01), TXT-FB (конт. 8 Р701В) или SCART-FB (конт. 16 PJ201). Выходные видеосигналы основных цветов с выв. 18,19, 20 IC501 через конт. 2, 4 и б соединителя Р901В поступают на транзисторы выходных видеоусилителей Q901-Q903, которые питаются напряжением 180 В от схемы строчной развертки. Кроме того, через конт. 1 Р901В на видеоусилители подается напряжение смещения 12 В, определяющее рабочие точки транзисторов. Регулировочные элементы видеоусилителей в схеме отсутствуют потому, что все регулировки выполняет видеопроцессор IC501 в сервисном режиме с помощью МК по интерфейсу I2C.
Распространенные неисправности телевизоров
Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например,
вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.
Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.
Не получается включить или выключить телевизор
Если телевизор не получается включить совсем, то, скорее всего, причину проблемы нужно искать в блоке питания. Если в сети часто происходят перепады напряжения, то он просто мог перегореть. Также из-за этого может происходить самопроизвольное выключение устройства. Если модель оснащена специальной защитой, то при скачках напряжения она будет срабатывать и отключать технику.
Если же есть четкая уверенность, что с напряжением проблем нет, то причина может быть в появлении
микротрещин на материнской плате.
Плохое качество звука
Если качество звука неожиданно резко упало, то связано это с
неисправностью динамиков. Необходимо провести диагностику и проверить правильность их подключения. Все контакты должны находиться в хорошем состоянии. Если при осмотре никаких проблем не выявлено, то нужно детально изучить функционирование радиоканалов.
Отсутствующее изображение или его плохое качество
Одна из самых распространенных проблем. Заключается в том, что пользователь слышит звук работающего телевизора, но изображение отсутствует. В таком случае необходимо обратиться к помощи специалистов по ремонту. Возможных причин у данной неисправности может быть много и профессионал способен быстро определить ее. Чаще всего это будет одна из следующих поломок.
- Есть звук, но отсутствует изображение – поломка видеоусилителя или матрицы.
- Нет «картинки», звук есть, но периодически пропадает. В данном случае проблема, скорее всего, связана с разверткой.
- Звук есть, а экран просто светится. Самое простое, что может быть – помехи тюнера. В худшем случае сломался видеопроцессор.
- Звук и изображение есть, но картинка растянута не на весь экран. Это свидетельствует о том, что возникла поломка модуля кадровой развертки матрицы. Это происходит при частых скачках напряжения в сети, либо из-за неисправного блока питания.
- Звук и изображение есть, но на экране появляется узкая полоса. Если она вертикальная, то это свидетельствует о вероятной поломке трансформатора срочной развертки. Горизонтальная полоса говорит о проблеме в самой кадровой развертке.
- Звук есть. Изображение есть, но стало одноцветным. В таком случае нужно рассматривать в качестве причины поломку видеопроцессора или видеоусилителя.
Неисправность матрицы
Неисправность матрицы является одной из самых сложных проблем. Дело в том, что починить ее не получится, поэтому придется производить замену. Матрица является элементом, на котором выполняется построение изображения. Сломаться она может по следующим причинам:
- телевизор роняли, или по экрану чем-то ударили;
- контакты матрицы подверглись воздействию жидкости;
- элемент оказался бракованным;
- матрица долго эксплуатировалась и износилась за это время.
О том, что матрица повреждена, могут свидетельствовать следующие признаки:
- на экране появляются полосы разного цвета;
- черные круги на «картинке»;
- изображение подвисает или полностью исчезает.
Проблема с разверткой
Определить, что проблема связана с неисправностями кадровой развертки, можно по следующим факторам:
- изображение уменьшилось или сместилось в сторону;
- нарушилась центровка или появились линии;
- кадровая развертка отсутствует полностью – на экране вместо изображения находится только белая светящаяся полоса.
В данной ситуации причиной неисправности является блок генератора кадровой развертки. В нем находится много электронных элементов. Поэтому необходимо вызвать специалиста, которой сможет точно определить, какой из них необходимо заменить, и выполнит ремонт.
Как заменить матрицу
Проведение замены матрицы телевизора — нелегкая задача. Но без матрицы телевизор не может работать, поэтому придется обратиться за помощью к квалифицированным специалистам, либо выполнить замену своими руками, либо приобрести новый ЖК-телевизор.
Что такое матрица?
Матрица на телевизоре — базовая составляющая. В ее состав входит огромное количество ячеек из стекла размером полмиллиметра. Внутренняя часть ячейки наполнена газом, а сверху покрыта люминофором. Этот элемент применяется в люминесцентных источниках света, обладающими способностью трансформировать энергию в свет.
Если на экране длительное время показывает одну и ту же картинку, в этих местах ячейки перегреваются, вследствие чего люминофор улетучивается. Таким образом, на экране «залипает» изображение одного вида, которое не пропадает при появлении на нем других.
К примеру, лого определенного телеканала в углу экрана будет продолжать показываться, если переключить на другой телеканал.
Подобного рода эффект называется выгоранием. На мониторе телевизора может образоваться и явление послесвечения. В условиях длительного свечения конкретных ячеек в них образуется накопление электрического заряда. Такие ячейки не меняют своей яркости даже в случае смены изображение или вовсе после выключения монитора.
Подобные явления являются главным индикатором того, что следует поменять матрицу на ЖК-телевизоре.
Причины и показатели поломки
Матрица относится к легкодоступной части телевизора, что поддается повреждению. Удар по экрану по вине детей, попадание жидкости и падение телевизора — все это может вызвать поломку. Если было замечено образование на экране пятен и полос, устранить их без замены матрицы не получится. Не только сам ремонт отличается сложностью, но и стоимость новой детали немаленькая, так как матрица в телевизоре является самой дорогостоящей деталью.
Поэтому необходимо аккуратно относиться к экрану. Ухаживание за ним заключается в регулярном протирании мягкой тряпкой, без использования химических средств и спирта.
Если требуется сменить местоположение устройства, уделите максимальное внимание безопасности экрана. Любое мелкое сотрясение может вызвать нежелательную деформацию изображения, которую удастся исправить только, поменяв матрицу на устройстве
Признаки, которые свидетельствуют о повреждении матрицы на телевизоре:
- появление разноцветных вертикальных полос на месте изображения;
- образование горизонтальных полос и разводов;
- возникновение темных кругов на мониторе;
- по экрану разбросаны светлые и темные мелкие пятна;
- пропадание картинки целиком или частично.
В некоторых случаях при попадании воды, матрицу удается починить. Такой ремонт не делается в краткие сроки, он требует максимальной сосредоточенности, аккуратности действий и владение нужными навыками. Повреждения механического типа исправляются исключительно заменой матрицы.
Ремонт или покупка нового ЖК-телевизора?
Произведя подсчет всех расходов, решите для себя более подходящий вариант: сделать замену детали или же приобрести новое устройство. Цена на ремонт может достигать 50-80% от стоимости новой техники, так что хорошо подумайте, прежде чем делать ремонт. Сначала стоит рассчитать экономическую выгоду. Можно сдать свою технику в мастерскую ремонта на запчасти, получив за это неплохую сумму. А добавив к вырученной сумме средства, которые откладывались на ремонт, хватит на покупку нового ЖК-телевизора. Отдельные сервисные центры скупают технику в нерабочем состоянии за небольшую стоимость или производят замену на новую с доплатой.
Если было решено сделать ремонт, следует иметь в виду, что каждая марка телевизора обладает матрицей со своими особенностями. В некоторых случаях следует отдельно делать заказ и ожидать доставки. В свободном доступе приобрести матрицу нельзя, так как это слишком деликатный и дорогой продукт, а также индивидуальный для каждой модели.
Итог
В этой статье мы подробно разобрали типичные неисправности мониторов и их самостоятельный ремонт с примерами.
Стоимость ремонта
Стоимость ремонта зависит от наличия деталей и их стоимости. Сервисные центы могут брать от 500 рублей за работу. К этой цене добавляется гарантия, которая обычно от 1 месяца.
Когда ремонт не рентабелен
Если разбита матрица, ремонт не выгоден. Ее стоимость начинается от 70% стоимости всего монитора.
https://youtube.com/watch?v=X-YAaH71C18%3F
https://youtube.com/watch?v=jsH9x0L8sUQ%3F
https://youtube.com/watch?v=LLR2m9-OSGc%3F
https://youtube.com/watch?v=rY4nuF5f53M%3F
https://youtube.com/watch?v=63yD_13g4L8%3F
Post Views:
2 430
