Типовой проект малярки для автомобиля своими руками
Чтобы самостоятельно сделать покрасочную камеру необходимо рассмотреть и изучить множество составляющих: помещение, принцип действия, а также материалы, нужные для организации универсальной покрасочной камеры. Итак, сначала стоит определиться с теми элементами, которые нам потребуются:
- гараж или иное подходящее помещение для окраски и сушки (нежилое);
- тепловой генератор для создания оптимального температурного режима;
- тепловая пушка;
- мощная система вентиляции.
Подобный перечень является приблизительным, но в целом, описывает все основные составляющие, которые участвуют в процессе создания покрасочной камеры. Список можно и расширить до ворот, светильников, вентиляторов, пульта управления и прочего.
На самом деле тут все зависит от потребностей и возможностей конкретного человека.
На изготовление окрасочно-сушильной камеры может уйти не один месяц. Зато она получится полностью автоматизированной, и можно будет окрашивать автомобиль и высушивать его эффективно и быстро. Среди функциональных элементов камер стоит рассмотреть:
- отдельную кабину для окраски и сушки;
- вентиляцию приточного типа с разными очистительными фильтрами;
- насос тепловой и различную автоматику;
- установку вентиляции по типу вытяжной с воздушными фильтрами.
Статья в тему: Как чистить мебель пароочистителем
Самый простой каркасный проект малярки
Простая с точки зрения сложности выполняемых работ и экономичная покрасочная камера своими руками строится следующим образом. Сначала необходимо подобрать помещение для ее оборудования и подготовить необходимые для работы инструменты и материалы: доски для каркаса, полиэтиленовая пленка для его обшивки, рулетка измерительная и маркер, лезвие канцелярское и скотч, пила по дереву и молоток, скрепер и гвозди разных размеров.
Далее можно нарисовать чертеж и разметить доски с помощью рулетки и маркера. Потом доски подрезаются пилой по нанесенным разметкам. Из полученных деревянных заготовок необходимо сделать четыре доски по ширине камеры (180 см) и четыре доски по глубине камеры (по 150 см длиной). После этого от четырех досок длиной 220 см необходимо отрезать по двадцать сантиметров для планок (высота камеры).
Далее, из подготовленных досок сооружается каркас покрасочной камеры. Основание делается из двух досок длиной 150 см и двух досок длиной 180 см. Потом необходимо становить четыре вертикальные доски длиной по 200 см и верху вертикальных досок соорудить потолок такой же конструкции, как и основание. Таким образом, получился каркас самодельной камеры, который необходимо обшить.
Проект малярного бокса в гараже
Более функциональную покрасочную камеру, в которой можно получить высокое качество окраски автомобиля, можно организовать в гараже. Для этого стены гаража необходимо обшить пластиковой вагонкой, установить на стенах и на потолке светодиодные светильники. Далее под потолком следует установить воздухозабор, тепловую пушку, а также дополнительные нагревательные элементы.
С помощью воздуховодов воздух разводится из тепловой пушки к 6–8 нагревательным элементам (ТЭНам), расположенным по периметру теплообменника. Следующий этап работы – поднятие пола и установка решетки, под которой можно расположить фильтры напольные, вытяжку на базе вентиляторов и теплогенератор (ТЭНы или горелку).
Статья в тему: Как делать мебель из сосны под старину
После этого необходимо сделать въездные ворота в рабочую зону бокса. Систему вентиляции лучше сделать внешней. Для обеспечения безопасности самодельного оборудования рекомендуется учитывать следующее:
- Осветительные приборы, вентилирующие устройства и другое оборудование покрасочной камеры должно быть взрывозащищенным.
- Нагревательные элементы должны иметь защитный термостат, а все электроприборы должны быть заземлены.
- Утеплитель для стен выбирать следует негорючий (например, вата минеральная).;
- Местные вытяжные устройства установить рекомендуется в зонах повышенного накапливания паров и частиц лакокрасочных материалов.
- Система вентиляции должна быть сконструирована так, чтобы в рабочем пространстве не образовывались т. н. «мертвые зоны».
Изготовление отдельных систем ПК
Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.
Приведём основные системы, обустройством которых нам придётся заняться:
- освещение;
- отопление;
- сушильный блок;
- вентиляция;
- водоснабжение;
- система фильтрации;
- система автоматизации.
Рассмотрим по возможности каждую из перечисленных компонент.

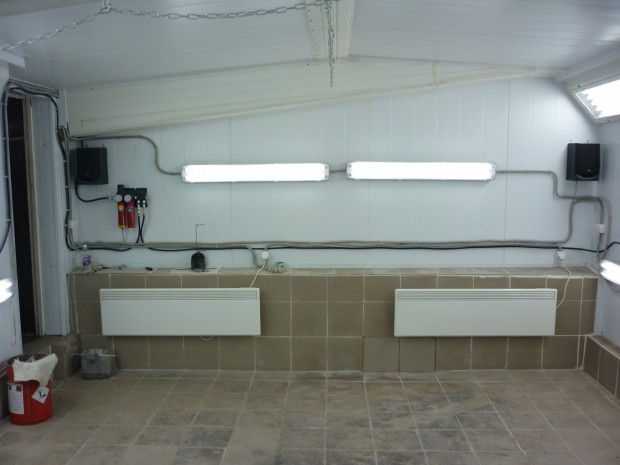

Освещение
Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.
Отопление
Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.
Для этих целей можно использовать:
- теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
- электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
- инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.
Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.
Система вентиляции
Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.
Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.
Сушилка
В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.
В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).
Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.
Водоснабжение
Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.
Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:
- первый контур представляет собой водяную завесу, расположенную фронтально;
- второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
- третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.
Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.
Система фильтрации
Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.
Плюсы и минусы самодельного бокса
Стоит ли монтировать камеру своими руками или лучше купить готовую? Преимущества самодельного бокса:
- возможность самому создать проект по личному усмотрению;
- экономия денежных средств, в том числе на более дешевое обслуживание камеры;
- возможность сэкономить на некоторых узлах системы, например, купить б/у аппараты.
Недостатков у камеры тоже много. Нет гарантии, что все системы будут работать долго — возможна поломка. Есть риск конструктивных ошибок, ведь расчеты могут быть сделаны неверно. В этом случае придется дополнительно потратиться на ремонт и повторный монтаж оборудования.
Вентиляция покрасочной камеры
Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.
- одномоторные;
- двухмоторные.
Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.
Очистка воздуха от загрязнений и пыли
Фильтры потолочные
Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.
Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине
Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства
Сушка – неотъемлемый элемент покрасочной камеры
Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.
При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.
Сушка
Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.
Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.
При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления
При выборе варианта важно учесть уровень загрузки покрасочной камеры:
- Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
- В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.
Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.
Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.
В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.
Выделим востребованные модели:
- TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
- OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
- TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
- TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
- TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).
Системы вентиляции воздуха
Вентиляция должна обеспечить равномерную циркуляцию воздуха и избежать наличия мертвых зон. Потолочные и напольные фильтры располагаются вдоль всего помещения.
Главная вентиляция должна обеспечивать вывод воздуха со всех точек, если нет мертвых зон, то воздух обновляется не менее 8-10 раз.
Вентиляционная система должна быть очищена от пыли, которая сказывается на качестве покрытия, а входящий воздух должен быть очищен от паров краски.
Покрасочные камеры представлены двух разновидностей:
- У одномоторных систем воздух поступает из верхнего короба. За счет поступающего воздуха туман краски снижается к полу и чрез отверстия снизу уходит наружу.
- Двухмоторные системы укомплектованы моторами, расположенными вверху, снизу же мотор, отвечающий за вытяжку воздуха.
Более эффективный результат могут оказать два мотора. Этот вариант будет стоить дороже, но оправдывает себя. Установка такой системы требует помощи специалистов.
Такой вариант себя оправдывает, если количество машин для покраски много, в противном случае выгоднее осуществить установку одного мотора.
Чтобы вывести воздух с пылью, прорывают траншеи в самом полу. Если пол выполнен из металла, то он уже приподнят, поэтому траншеи проделывать не стоит.
- Фильтры быстро засоряются, что задерживает воздух, в связи с этим вентиляция должна регулировать поток воздуха.
- Фильтр должен удобно располагаться, чтобы можно было его вытащить и в любой момент произвести чистку.
Поскольку на качество покраски влияет наличие пыли, ее необходимо свести к минимуму, а значит перед ней необходимо расчистить от хлама помещение, убрать все ковры и тряпки.
Вентиляция в покрасочной камере Что нужно что бы начать
Вопросу пожарной безопасности необходимо уделить особое внимание, ведь из-за лакокрасочных материалов регулярно происходят пожары. В связи с этим для проведения отделки и теплоизоляции должны применяться негорючие материалы
Все вещи, которые расположены внутри не должны быть взрывоопасными
В связи с этим для проведения отделки и теплоизоляции должны применяться негорючие материалы. Все вещи, которые расположены внутри не должны быть взрывоопасными.
Если используются электроприборы, то все они должны пройти заземление, а теплообменники стоит укомплектовать термостатами от перегрева. Помещение, в котором будут проводиться лакокрасочные работы, должно быть оборудовано системой пожаротушения.
6 Вентиляция помещения очистка воздуха и сушка
Вентиляция в покрасочной камере своими руками — очень важный аспект, от которого зависят безопасность и сам рабочий процесс покраски. Главной задачей узла является отток воздуха с парами лакокрасочного покрытия и приток чистого извне.
Мы уже описывали виды вентиляционных систем, но сказать, что в приоритете одномоторная или двухмоторная нельзя. По-своему обе системы справляются со своей задачей и все зависит только от конструкционных особенностей помещения, личных предпочтений в выборе и цены
Главное, на что стоит обратить внимание, это приток воздуха. Его объемы должны превышать отвод
Покрасочная камера в гараже своими руками все же подразумевает выбор одномоторной системы. Сложная же двухмоторная схема требует большого опыта в монтаже и велик риск, что при ее неправильной установке на лопасти вентиляторов будут оседать пары лакокрасочного покрытия, что привет к некорректной работе устройства.
Перейдем к системе фильтрации и рассмотрим принцип ее работы и особенности применения. В узле, отвечающим за фильтрацию помещения от пыли стандартно применяют специальные двухфазовые фильтры. Как понятно из названия, устройства работают в 2 этапа: на первом — не пропускают через себя крупные частицы, а на втором — мелкие. Максимального КПД позволяет добиться система фильтров, равномерно установленных на всю длину потолка.
На что ориентироваться при выборе систем фильтрации:
- если одномоторный покрасочный бокс — необходим монтаж фильтрующей поверхности (рулонный тип). Так под защитой будет вся поверхность, с спецфильтры карманного типа будут “ловить” крупный сор;
- если двухмоторный покрасочный бокс — систему необходимо дополнить специальным фильтром в половом покрытии.
При монтаже фильтров рекомендуется отдать предпочтение металлическим воздухоотводам или настилам. Чтобы повысить эффективность системы также используют специальную кассетную сетку. Она устанавливается в нижний фильтр и выполняет роль дополнительного очищающего элемента. Конечно же, со временем фильтры забиваются, поэтому рекомендуется их своевременная замена. А контролировать систему фильтрации лучше всего с помощью пульта (т.е. дистанционно).
Поговорим о системе обогрева, ведь без ее использования понижается качество покраски автомобиля, конечный результат сушки. Впрочем, отсутствие системы обогрева может негативным образом влиять и на здоровье работника.
Что необходимо учитывать при монтаже узла обогрева:
присутствует ли в помещении батареи центрального отопления и хватит ли КПД электрообогревателей в холодный сезон;
если покрасочные работы нерегулярны — откажитесь от покупки теплогенератора и обратите внимание на тепловую пушку, которая выполнит практически те же функции.
Перейдем к процессу сушки. Данный узел крайне важен на завершающих этапах покраски автомобиля и его обустройство — обязательный шаг при постройке покрасочной камеры в гараже. Здесь необходимо учитывать, как распределяются по помещению тепловые потоки и нет ли перегрева. Иногда систему сушки объединяют с узлами фильтрации и регулируют их работу удаленно при помощи пульта.
Для начала нужно выбрать тип теплового генератора (на топливе, масле, газе). И внимательно изучить его мощность и функционал, сопоставив с будущими объемами работ и размерами бокса.
Можно рассмотреть вариант использования инфракрасных ламп. Простота в эксплуатации, хороший результат и недорогая цена — все это делает их популярным решением при монтаже собственного покрасочного помещения.
Покрасочная камера с сухими фильтрами
Благодаря своей конструкции, при покраске в сухой покрасочной
камере удаляется излишний окрасочный туман и загрязненный воздух из
зоны нанесения краски, при этом происходит его очистка. Всё это
работает при правильном подборе вентилятора.
Что происходит при работе покрасочной камеры с сухими фильтрами
При работе сухой покрасочной камеры происходят следующие процессы
- удаление частиц краски и пыли с зоны распыления
- удаление окрасочного аэрозоля, при этом исключается его
распространение в смежные помещения - обеспечиваются условия для получения лакокрасочного покрытия
высокого качества - воздух, который удаляется из зоны окраски, очищается от
механических частиц краски, которые остаются в фильтрах, и
выбрасывается в атмосферу.
Почему важно правильно
подобрать мощность вентилятора?
Если вентилятор слабый, а это значит недостаточная мощность
всасывания, то остаются пары растворителя в воздухе и краска
оседает на пол и стены.
Если вентилятор слишком сильный, то краска удаляется ещё не
долетев до окрашиваемых деталей.
Как происходит фильтрация воздуха в сухой покрасочной камере?
Поток воздуха, который загрязнен лакокрасочными продуктами, с
помощью вентилятора движется по инерции в проем камеры, где
установлен один или два фильтра.
Основные виды фильтров для покрасочных камер – картонный гофрированный, стекловолокнистый напольный в рулонах |
Какие бывают фильтры для сухой |
| Рис. 3. Картонный фильтр в рулонах |
Стекловолокнистый
фильтр
Стекловолокнистый фильтр изготовлен из ворсистого
переплетенного стекловолокна, который пропитан специальным
составом. Фильтр удерживает частицы окрасочного тумана.
Стекловолокнистый фильтр может использоваться в качестве
единственного или второго уровня очистки воздуха от
окрасочного тумана.
В варианте второго уровня фильтрации это фильтр
устанавливают за картонным фильтром. Часто фильтр
стекловолокнистый в рулоне устанавливают на пол в
автомобильных камерах, отсюда его второе название –
«напольный».
Срок службы таких фильтров небольшой, всего 60 часов
окраски.
| Рис. 4. Стекловолокнистый фильтр |
На какое время хватает фильтра |
Высота |
