Устройство и размеры покрасочных камер для авто, их виды и принцип работы

Характеристики покрасочной камеры

Покрасочная камера представляет собой небольшое помещение, в котором созданы все условия для качественного нанесения любого лакокрасочного покрытия. Во время проведения процедуры окрашивании в ней поддерживается определенная температура воздуха. Камера оснащены современными системами вентиляции и фильтрования. Во многих автомастерских данная камера применяется достаточно часто. Именно благодаря ей получается проводить все лакокрасочные работы на высоком уровне.

В помещении создается наиболее оптимальная циркуляция воздуха. Благодаря этому загрязненный воздух, который присущ всем помещениям, где проводятся лакокрасочные работы, выводится наружу. Перед этим он проходит процедуру фильтрации через фильтры, которые обычно располагаются на полу такой камеры.

Преимуществом использования камеры для покраски автомобилей и других предметов является то, что воздух наполненных летучими веществами, которые имеются практически в каждом виде лакокрасочной продукции, очищается и только после этого попадает в атмосферу.

В камере всегда сохраняется идеальная чистота. Благодаря этому в момент высыхания краски или лака на поверхности автомобиля не образуется слой пыли, который сделает внешний вид неаккуратным.

Современные покрасочные камеры обладают усовершенствованным видом и характеристиками. Они оснащаются дополнительными системами безопасности. Благодаря этому в них всегда поддерживается оптимальная для проведения работ температура. Автоматизированная система способна сама контролировать уровень нагревания воздуха. Когда температура поднимается до уровня нагрева, требуемого по стандарту, камера самостоятельно отключает функцию нагревания.

Камеры обладают встроенными таймерами, которые через определенные промежутки времени выводят воздух с токсинами от краски наружу. Благодаря данной опции исключаются случаи появления пажароопасных ситуаций.

В покрасочной камере процесс нанесения лакокрасочных изделий на поверхности автомобилей является сложным. Он имеет несколько этапов. камера использует несколько режимов работы, которые позволяют наносить краску и лак равномерно и аккуратно.

Покрасочная камера цена зависит от ее технических характеристик и от производителя. В среднем высокотехнологичную камеру для покраски автомобилей можно приобрести от 400 тысяч рублей. На вторичном рынке модели покрасочных камер стоят дешевле.

Сушилка

Малярная камера для сушки, в принципе, должна состоять из нескольких основных комплектующих:

• самого помещения;
• оборудования, обеспечивающего вентиляцию в камере;
• оборудования, обеспечивающего обогрев сушильной камеры;
• яркого света.

Начнём с первого. Помещение для проведения работ подбирается в зависимости от индивидуальных предпочтений. В частности, какого размера должно быть помещение, чем обделывать потолок и тому подобное, решает сам владелец.

Хотя существуют определённые правила, которые следует соблюдать. К ним относятся следующие каноны:

• обязательно в покрасочной камере должна быть траншея или второй пол для отведения воздуха;
• стены обязательно должны быть изготовлены из такого материала, который не пылит и не представляет собой источник пыли;
• потолок должен иметь определённую форму (обычно это покатая форма, не позволяющая воздуху собираться в одном месте).

Ну и вентиляция, которая должна работать в помещении как в режиме покраски, так и в режиме сушки. Что касается режима покраски, то он подразумевает выполнение следующих процессов:

• подачу чистого воздуха, имеющего температуру в 25–30 градусов;
• возможность забора чистого воздуха снаружи;
• возможность удаления ненужного воздуха и пыли из камеры.

А вот в режиме сушки процессы немного отличаются, хотя на деле всё то же самое. Итак, это:

• подача воздуха, но уже с температурой в 45–90 градусов;
• забор чистого воздуха снаружи не полностью, а на 10%;
• выбрасывание из камеры отработанного воздуха всего на 10%.

Камера для покраски авто своими руками

Требования к помещению покрасочных камер

Помещение для покраски автомобиля

Среди требований, выдвигаемых к помещению камеры, стоит выделить следующие:

• В помещении обязательно должен очищаться воздух.
• Камера должна быть оснащена хорошим освещением, приближенным к дневному.
• Быстрый выход на заданную температуру и стабильность показателей в течение определенного времени – залог качественного результата.
• Воздух в помещении на входе и выходе должен очищаться.
• Покрасочная камера обязана быть безопасной и экономно расходовать электроэнергию, топливо, другие материалы.

Одним из основных требований считается выбор габаритов. От правильно выбранных размеров камеры зависит удобство работы и способность мастера расположить под рукой все необходимые инструменты.

Оборудование помещения и внутренняя отделка

Помещение для покрасочной камеры не требует особого расположения или специальных условий для построения. Отлично подойдет гараж или любой другой нежилой бокс с хорошим подъездом к воротам. Перед строительством требуется начертить подробный план, указав в нем вентиляцию и освещение.

Внутреннюю отделку рекомендуется делать, используя негорючие материалы. Для этой цели отлично подойдет металлопрофиль. Теплоизоляцию в покрасочной камере рекомендуется также оформить негорючим утеплителем, образуя эффект термоса.

Вентиляция помещения, очистка воздуха и сушка

В покрасочном боксе главный критерий для качественной работы – грамотная и бесперебойная циркуляция воздуха. Этот процесс обеспечивает:

• нагнетание воздуха в камеру с улицы после соответствующей фильтрации;
• клининг воздуха от излишков краски и лака;
• выброс переработанного воздуха наружу;
• повышение температуры внутри камеры до соответствующего предела (20-30 градусов);
• непосредственно сушка результата путем непрерывной циркуляции горячего воздуха.

Важно! Вентиляционная система должна полностью исключать «мертвые зоны» в покрасочном боксе. Перебои с воздухообменом могут стать причиной некачественной обработки изделия

Камеры с водяной завесой

Камеры с водяной завесой — продвинутый вариант бокса, предназначенного для покраски автомобилей и других крупногабаритных изделий. В состав конструкции входит металлический поддон с водой (сверху накрыт решеткой), регулировочные панели и насос.

Также имеются крепления двери, отверстия для выхода воздуха, панели водной завесы, угловой патрубок. Дополнительные элементы — форсунки, вытяжные вентиляторы и многое другое.

Принцип действия покрасочных камер с водной завесой прост. В процессе распыления воды образуется окрасочный туман. В крыше конструкции установлен вентилятор, который вращается, создает разрежение и втягивает загрязненный воздушный поток через отверстия в покрасочной камере (предусмотрены снизу фронтальной завесы).

На лицевую часть конструкции оседают элементы пыли и краски. Они улавливаются и смываются в специальную ванную и оседают в жидкости. Грязный воздушный поток, попавший во внутреннюю часть бокса, проходит дополнительную очистку.

Камеры с водяной завесой можно сделать самому или купить готовые. В последнем случае востребованы итальянские конструкции, отличающиеся несколькими водяными каскадами.

В камерах отечественного производства применяется очистка системой орошения. Последний этап — сухая фильтрация.

Выбор варианта исполнения зависит от технологии и окрашиваемого изделия. Важный момент — создание правильного микроклимата, позволяющего добиться оптимальной температуры и очистки поступающего воздуха.

Освещение покрасочной камеры – важный параметр при покраске автомобиля

Для эффективной и качественной работы помещение под покраску должно соответствовать ряду требований, одним из которых является освещение. Правильно организовав процесс, мастер сможет покрасить кузов, как настоящий профессионал. Нельзя не отметить, что во время работы происходит сильное распыление краски, что автоматически ухудшает видимость в несколько раз.

Перед началом работ рекомендуется просчитать количество ламп и правильно их разместить. Для обеспечения отличной освещенности и видимости всех дефектов, необходимо ориентироваться на норму освещенности 1000–2000 люкс. Можно воспользоваться одной из схем освещения: потолочной, потолочно-стеновой или усилением освещения задней стенки помещения. Наиболее удобной и эффективной считается вторая схема.

Так как дневной (приближенный к солнечному) свет в камере – один из важнейших аспектов при покраске машины, рекомендуется разместить лампы в несколько рядов так, чтобы они находились на разных уровнях. Это улучшит визуализацию и, как следствие, обеспечит отличную покраску. Минимально рекомендуемое количество ламп – 24 штуки.

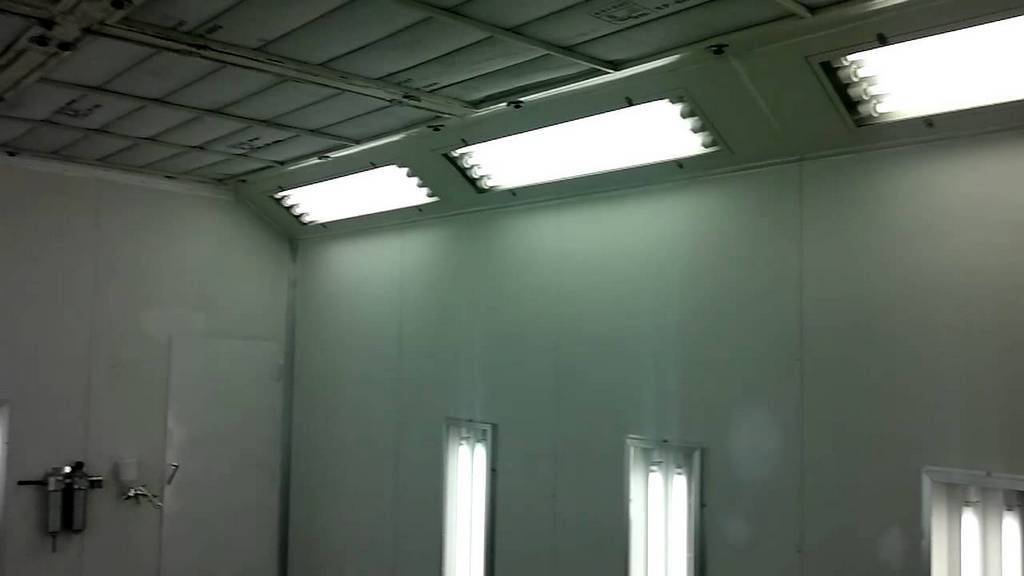

Освещение в покрасочной камере

Пользователь может приобрести лампы накаливания, светодиодные светильники или люминесцентные лампы. Все три варианта отличаются по мощности и стоимости. В зависимости от характеристик и предполагаемого бюджета, каждый выбирает наиболее приемлемый вариант.

Вентиляция помещения, очистка воздуха и сушка

Обязательным условием правильного функционирования покрасочной камеры является наличие вентиляции

Немаловажно, чтобы в помещении был необходимый уровень влажности, чистота и движение воздуха – всё это обеспечивается вентиляционной системой

Вентиляция позволяет:

• очистить воздух от пара, выделяемого при выполнении работы;
• удалить пыль и мелкие частицы, а также предотвратить их попадание на свежую краску;
• регулировать температуру и влажность.

Чтобы камера выполняла свои функции и обеспечила отличный результат, необходимо соблюдать определенные условия:

• Движение воздуха должно быть равномерным и направленным.
• Соблюдение температурного режима (идеальными показателями считаются 22–24 градуса).

Вентиляция позволяет очистить воздух от пара

• Поддержание оптимальной влажности, а именно 50–70%.
• Использование вертикальной системы вентиляции.

Перед установкой вентиляции следует определиться с выбором устройства. Выделяют одномоторный, двухмоторный и приточно-вытяжной тип системы. Для больших объемов работ использует последний тип вентиляции. Обычному пользователю для качественной очистки воздуха подойдет двухмоторная система с высокой производительностью.

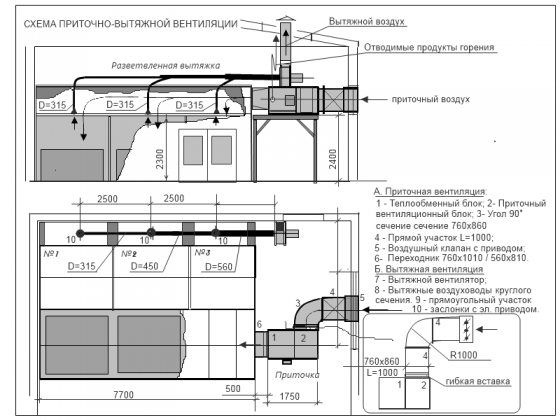

Приточно-вытяжная вентиляционная система отлично циркулирует и очищает воздух, обеспечивает оптимальный температурный режим и сушку готовых изделий.

Принцип работы покрасочной камеры и типовые конструкции

Благодаря постоянной циркуляции воздуха в покрасочной камере, все частицы лакокрасочных материалов не оседают в виде загрязнений, а выводятся из помещения.

Одним из ключевых условий работы камеры является обеспечение полной герметичности. Это означает, что во время работы в помещении создается такая среда, при которой отсутствуют сквозняки и резкие порывы воздуха, вследствие чего в цех не проникают пылевые загрязнения извне.

Принцип работы покрасочной камеры для автомобилей заключается в исполнении таких операций:

• забор воздушных масс извне, осуществление фильтрации, очищение воздуха от любых загрязнений и прогрев воздуха до комфортной для работы температуры;
• подготовка к покрасочным операциям, а именно нагнетание воздуха и его подогрев до температуры 25-30 градусов;
• сушка окрашенного изделия, для которой воздух прогревается до пределов 30-60 градусов.

Окрасочные камеры бывают 3 типов:

1. Промышленные образцы. Оснащены специальными устройствами для работы с крупногабаритными изделиями. Также дополняются специальными транспортными лентами и рельсами, облегчающими процесс транспортировки внутри помещения. В зависимости от особенностей осуществляемых процессов такие варианты дополнительно укомплектовываются гидравлическими корзинами, мощными сварочными агрегатами и средствами автоматизации.
2. Коммерческий бокс. Его размеры заметно уступают промышленным аналогам и редко превышают пределы 5х10 м, что достаточно для работы с легковыми автомобилями. Представляет собой конструкцию из прочного металла или кирпича с необходимым техническим инструментарием, работа которого запускается от стандартной электросети. Принцип работы окрасочно-сушильной камеры также заключается в обеспечении постоянно циркулирующих воздушных масс и герметичности.
3. Бытовые устройства. Этот тип окрасочных камер предназначен для работы с малогабаритными изделиями, что позволяет использовать их в бытовых нуждах. Устройство окрасочной камеры данного формата более скудное, и здесь представлен минимальный набор необходимых приспособлений для окрашивания.

Строим покрасочную камеру своими руками

Перед тем, как начать делать камеру для покраски авто своими руками, рекомендуется первоначально изучить соответствующую информацию, ознакомиться с требованиями к материалам и освещению. И лишь схему вентиляции рекомендовано оформлять в присутствии профессионала, так как ошибка расстановки фильтров негативно повлияет на работу всей системы.

Выбор материала для покрасочной камеры

Главный критерий выбора материала для покрасочной камеры – стойкость к повышенным температурам. Чаще для основы выбирают сэндвич-панели или металлический каркас. Второй вариант – более трудоемкий и привередливый. В качестве утеплителя чаще используют пенопласт (легко возгорается), пенополиуретан (разрушается под ультрафиолетовым излучением) или минеральную вату (скатывается).

Отделка стен и пола

Пол покрасочной камеры включает в себя решетку с расположенной внизу системой фильтров. Однако настоящее покрытие требуется только на площади, где планируется покраска. Также под решетками требуется углубление до одного метра, стенки которого рекомендовано залить бетоном. Если нет возможности организовать подобный погреб, рекомендуется ограничиться металлическим поддоном около 30 сантиметров глубиной. Это нужно для создания условий для установки фильтра.

Когда обустройство закончено, стоит переходить к покраске стен. Специалисты советуют отдать предпочтение порошковой краске белого цвета – на таком фоне лучше видны неточности покраски.

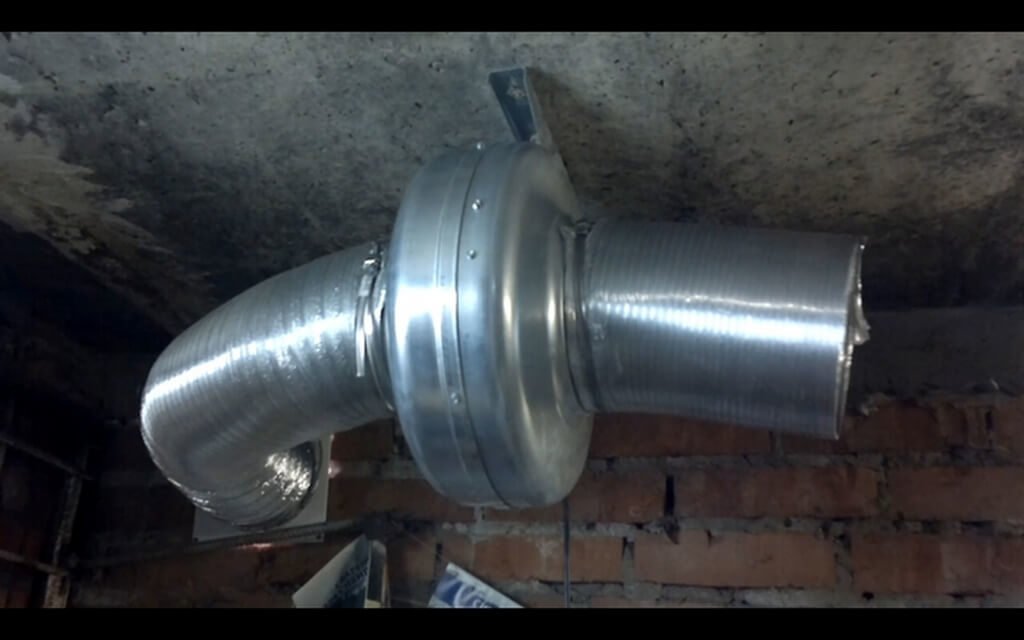

Обустройство вентиляционной системы

Покрасочная камера нуждается в оснащении двумя фильтрами для воздуха: на входе и на выходе. Первая фильтрация предназначена для клининга нагнетаемого в бокс воздуха от мелких частиц пыли. В редких случаях используется техника двойной очистки, где один фильтр задерживает крупные элементы чистки, а дальше происходит тщательная очистка от микроэлементов. Единственная задача фильтра на выходе – очищение от лакокрасочных взвесей.

Освещение

Освещение в покрасочной камере имеет важное значение. При несоблюдении стандартов установки света резко меняется цвет окрашенного автомобиля, ведь при неправильном освещении сложно подобрать нужный оттенок

Рекомендуется использовать лампы дневного света, они отличаются экономичностью, при этом отсутствует мерцание. Также требуется грамотно расположить источники света. Светильники рекомендуется закреплять как на потолке, так на стенах, чтобы обеспечить полную подсветку.

Типовой проект малярки для автомобиля своими руками

Чтобы самостоятельно сделать покрасочную камеру необходимо рассмотреть и изучить множество составляющих: помещение, принцип действия, а также материалы, нужные для организации универсальной покрасочной камеры. Итак, сначала стоит определиться с теми элементами, которые нам потребуются:

• гараж или иное подходящее помещение для окраски и сушки (нежилое);
• тепловой генератор для создания оптимального температурного режима;
• тепловая пушка;
• мощная система вентиляции.

Подобный перечень является приблизительным, но в целом, описывает все основные составляющие, которые участвуют в процессе создания покрасочной камеры. Список можно и расширить до ворот, светильников, вентиляторов, пульта управления и прочего.

На самом деле тут все зависит от потребностей и возможностей конкретного человека.

На изготовление окрасочно-сушильной камеры может уйти не один месяц. Зато она получится полностью автоматизированной, и можно будет окрашивать автомобиль и высушивать его эффективно и быстро. Среди функциональных элементов камер стоит рассмотреть:

• отдельную кабину для окраски и сушки;
• вентиляцию приточного типа с разными очистительными фильтрами;
• насос тепловой и различную автоматику;
• установку вентиляции по типу вытяжной с воздушными фильтрами.

Самый простой каркасный проект малярки

Простая с точки зрения сложности выполняемых работ и экономичная покрасочная камера своими руками строится следующим образом. Сначала необходимо подобрать помещение для ее оборудования и подготовить необходимые для работы инструменты и материалы: доски для каркаса, полиэтиленовая пленка для его обшивки, рулетка измерительная и маркер, лезвие канцелярское и скотч, пила по дереву и молоток, скрепер и гвозди разных размеров.

Далее можно нарисовать чертеж и разметить доски с помощью рулетки и маркера. Потом доски подрезаются пилой по нанесенным разметкам. Из полученных деревянных заготовок необходимо сделать четыре доски по ширине камеры (180 см) и четыре доски по глубине камеры (по 150 см длиной). После этого от четырех досок длиной 220 см необходимо отрезать по двадцать сантиметров для планок (высота камеры).

Далее, из подготовленных досок сооружается каркас покрасочной камеры. Основание делается из двух досок длиной 150 см и двух досок длиной 180 см. Потом необходимо становить четыре вертикальные доски длиной по 200 см и верху вертикальных досок соорудить потолок такой же конструкции, как и основание. Таким образом, получился каркас самодельной камеры, который необходимо обшить.

Проект малярного бокса в гараже

Более функциональную покрасочную камеру, в которой можно получить высокое качество окраски автомобиля, можно организовать в гараже. Для этого стены гаража необходимо обшить пластиковой вагонкой, установить на стенах и на потолке светодиодные светильники. Далее под потолком следует установить воздухозабор, тепловую пушку, а также дополнительные нагревательные элементы.

С помощью воздуховодов воздух разводится из тепловой пушки к 6–8 нагревательным элементам (ТЭНам), расположенным по периметру теплообменника. Следующий этап работы – поднятие пола и установка решетки, под которой можно расположить фильтры напольные, вытяжку на базе вентиляторов и теплогенератор (ТЭНы или горелку).

После этого необходимо сделать въездные ворота в рабочую зону бокса. Систему вентиляции лучше сделать внешней. Для обеспечения безопасности самодельного оборудования рекомендуется учитывать следующее:

1. Осветительные приборы, вентилирующие устройства и другое оборудование покрасочной камеры должно быть взрывозащищенным.
2. Нагревательные элементы должны иметь защитный термостат, а все электроприборы должны быть заземлены.
3. Утеплитель для стен выбирать следует негорючий (например, вата минеральная).;
4. Местные вытяжные устройства установить рекомендуется в зонах повышенного накапливания паров и частиц лакокрасочных материалов.
5. Система вентиляции должна быть сконструирована так, чтобы в рабочем пространстве не образовывались т. н. «мертвые зоны».

Расходные материалы

В процессе окраски автомобиля потребуются и расходные материалы.

Картонный гофрированный фильтр

Изделие, используемое для улавливания лака, клея, краски и прочих элементов в окрасочном тумане. Гофрированный фильтр накаливает отходы, не влияя на скорость потока воздуха и класс очитки.

Фильтр напольный в рулонах

Фильтр изготовлен из стекловолокна. Материал пропитывается специальным составом и используется для удерживания мелких элементов окрасочного тумана.

Оптимальная толщина — 7 см. Преимущества — удобство применения для индивидуальных покрасочных камер, эффективность конструкции, стойкость к огню, отсутствие в составе силикона.

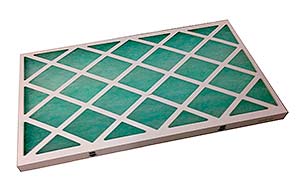

Стекловолокнистые фильтры в картонной рамке

Такие расходники предназначены для сухих кабин, устанавливаются для обеспечения второго уровня фильтрации и удаление наиболее мелких частиц, находящихся в окрасочном тумане. Плюсы — высокое качество очистки воздуха и продолжительный срок службы.

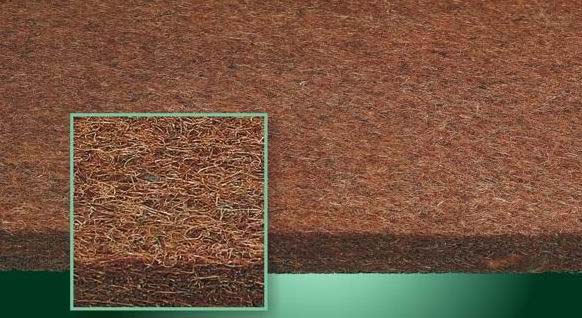

Фильтры кокосово-волонистые для водяных кабин

Конструктивные особенности таких изделий позволяет использовать их в условиях высокого уровня влажности. В процессе эксплуатации возможно восстановление фильтра несколько раз. Для этого требуется помыть изделие в мыльной воде.

Фильтрующий элемент монтируется внутри кабины после водяных каскадов. Как правило, играет роль завершающей ступени очистки перед вентилятором.

Плюсы — обеспечение высокого уровня фильтрации, возможность многократного применения, обеспечение высокого уровня защиты вентилятора.

Благодаря действию фильтра, на лопасти вентилятора почти не попадает шлам с окрасочного тумана.

Потолочный фильтр (для приточной вентиляции)

Задача фильтрующего элемента заключается в тонкой очистке всасываемого в покрасочную камеру воздуха. Материал монтируется в приточный пленум, через который и направляются прогретые воздушные массы.

Выбор подходящей модели зависит от требований к уровню очистки воздуха, эффективности изделия и ряда других факторов. Кроме очистки, фильтр гарантирует выравнивание входящего воздушного потока, входящего в покрасочную камеру.

Плюсы — тонкая очистка от мелких примесей, постепенная подача воздушного потока в помещение, продолжительный срок службы, уменьшение расходов.

Липкое покрытие для защиты от пыли

Задача расходника заключается в обеспыливании помещения в области окрашивания, сушки или шлифовки. Состав наносится на поверхности с помощью валика или краскораспылителя.

После снижения эффективности старый слой смывается, а вместо него наносится новый.

В состав липкой массы входит смесь смолы и элементов с повышенным клеящим эффектом. Для смывания старого слоя применяется губка и теплая вода.

Плюсы — высокая удерживающая способность, легкость нанесения и смывки, возможность нанесения на любую поверхность, сохранение липкости в течение длительного времени.

Средство для удаления краски из водяных кабин

При добавлении состава в водяную кабину обеспечивается связывание твердых элементов краски. С его помощью можно удалить отходы краски из водяной кабины без слива воды.

Плюсы — эффективное удаление частиц, повышение эффективности фильтрации, защита от появления неприятного запаха. Кроме того, облегчается процесс обслуживания и устранения отходов, повышается эффективность обслуживания покрасочной камеры.
