Калькулятор окраски труб
Любые трубопроводы нуждаются в определенной защите – это аксиома. Одним из способов выполнения такой технологической операции является окрашивание поверхности – как наружной, так и внутренней. Что касается магистральных и других наружных сетей, это выполняется для защиты наружной поверхности металлических изделий от коррозии, поскольку коррозиестойкие материалы для них не используются по причине высокой стоимости.
Разумеется, такая операция стоит не дешево. Но сегодня время на смену металлическим изделиям приходят продукты из пластика, которые защищать не нужно. Их используют даже для трубопроводов высокого давления.
Расчёт массы трубы
Значение массы рассчитывается для того, чтобы знать, сколько расходов потребуется на транспортировку
Особенно это важно при использовании больших конструкций. Из средней школы должно быть известно, что для нахождения массы объекта нужно умножить его объем на плотность материала (в нашем случае плотность материала трубы)
Специалисты своего дела умеют вместо утомительных вычислений использовать специальные справочники. В них можно найти уже посчитанные значения веса погонного метра труб из различных материалов. Поэтому они по-другому решают вопрос, как посчитать площадь окраски трубы.
Легче всего сделать подобные вычисления при помощи соответствующих стандартов. При этом пригодится некоторая информация. Обязательно нужно знать, из какого материала труба была изготовлена, какова её толщина стенок и какой её внешний и внутренний диаметр. Если знать сколько весит один погонный метр конкретной трубы, то масса легко определяется путем умножения этого значения на длину трубы (в метрах).
Для выполнения этих расчетов также достаточно знаний средней школы. Для определения веса трубы можно использовать специальные калькуляторы, где забиваются необходимые исходные данные и по нажатию на кнопки получаем готовый результат.
Трубы прямоугольные гост 8645 68
Как оговаривается в Стандарте и соответственно сортамента профильных прямоугольных деталей, трубы могут производиться:
- бесшовным способом (горячее и холодное деформирование);
- сварным методом (электросварка с горячей и холодной калибровкой, печная сварка).
Как разновидность профильной прямоугольной трубы ГОСТ 8645 68 в практической деятельности используют квадратные аналоги ГОСТ 8639 82, сортамент которых также достаточно большой.
Форма прямоугольных элементов должна быть такой, как на чертеже. В таблице 1 можно ознакомиться с сортаментом профильных стальных стояков и некоторыми параметрами прямоугольных изделий общего назначения.
Таблица 1
| Длина сечения | Ширина сечения | Толщина стенки | Площадь сечения | Масса 1 м | Момент сопротивления | |
| мм | см2 | кг | см3 | |||
| 15 | 10 | 1 | 0,44 | 0,349 | 0,132 | 0,166 |
| 2 | 0,772 | 0,606 | 0,178 | 0,238 | ||
| 20 | 10 | 1 | 0,544 | 0,424 | 0,174 | 0,266 |
| 2 | 0,972 | 0,763 | 0,246 | 0,399 | ||
| 25 | 10 | 1 | 0,644 | 0,504 | 0,211 | 0,371 |
| 2 | 0,18 | 0,918 | 0,311 | 0,591 | ||
| 40 | 15 | 2 | 1,96 | 1,56 | 0,921 | 1,72 |
| 4 | 3,49 | 2,72 | 1,18 | 2,52 | ||
| 25 | 1,5 | 1,81 | 1,42 | 1,48 | 1,96 | |
| 4 | 4,29 | 3,37 | 2,82 | 3,82 | ||
| 60 | 30 | 1,5 | 2,58 | 2,01 | 2,72 | 4,01 |
| 5 | 7,56 | 5,95 | 6,18 | 9,87 | ||
| 40 | 1,5 | 2,86 | 2,26 | 3,91 | 4,86 | |
| 5 | 8,56 | 6,74 | 9,58 | 12,38 | ||
| 80 | 40 | 2,0 | 4,67 | 3,58 | 6,42 | 9,48 |
| 7 | 14,01 | 10,98 | 14,98 | 23,95 | ||
| 60 | 3,5 | 9,11 | 7,13 | 17,22 | 20,22 | |
| 7 | 16,81 | 13,18 | 27,82 | 33,31 | ||
| 180 | 80 | 7 | 33,61 | 26,38 | 89,43 | 145,2 |
| 12 | 54,27 | 42,51 | 125,8 | 214,1 | ||
| 150 | 8 | 49,24 | 38,67 | 228,8 | 253,4 | |
| 12 | 70,98 | 55,61 | 310,81 | 346,01 |
Для чего может понадобиться рассчитывать площадь поверхности
Начать стоит с перечисления основных ситуаций, в которых может понадобиться расчет площади труб, их сечения либо поверхности.
Прежде всего формула, по которой можно найти площадь труб, может быть полезна в случае, если понадобится рассчитать теплоотдачу регистра либо теплого пола. Оба эти значения можно вывести именно из суммарной площади, которая отдает тепло от теплоносителя воздуху в помещении.
Для того чтобы принять правильное решение по поводу количества и размера радиаторов, конвекторов и других различных приборов, понадобится знать, каким количеством калорий располагает интересующийся.
- Достаточно часто может встречаться обратная ситуация, в которой необходимо подсчитать потери тепла по пути к прибору отопления. Для того чтобы принять правильное решение по поводу количества и размера радиаторов, конвекторов и других различных приборов, понадобится знать, каким количеством калорий располагает интересующийся. Вывести его можно с учетом площади поверхности конструкций, которые транспортируют воду от элеваторного узла.
- Таблица расчета площади поверхности может понадобиться для того, чтобы приобрести необходимое количество теплоизолирующего материала. В случае, если протяженность теплотрассы будет исчисляться километрами (а это чаще всего как раз так и бывает), с помощью точного расчета можно сэкономить значительные суммы денежных средств предприятию.
Таблица расчета площади поверхности может понадобиться для того, чтобы приобрести необходимое количество теплоизолирующего материала.
В данном случае необходимо сократить теплоотдачу до минимума. Для того чтобы узнать, какое количество теплоизолирующего материала понадобится, необходимо узнать площадь поверхности, которую планируется защитить от потери тепла. С этим может помочь таблица.
Расходы на краску либо антикоррозийное покрытие можно отнести туда же. Площадь окраски стальной трубы вместе с расходом краски на один кв. м могут дать точный объем закупок, которые будут необходимы.
Помимо того, в данном случае будет достаточно хорошо видно нецелевое использование материала. К примеру, если битумного лака либо краски уходит в два раза больше расчетного количества, предприятию необходимо подумать о том, чтобы пресечь воровство.
Расчет площади сечения труб для окраски понадобится, чтобы узнать максимальную ее проходимость. Можно установить трубу заведомо больше необходимой, однако при составлении типового проекта, согласно которому будет строиться большое количество домов, перерасход денежных средств в подобном случае будет значительно большим.
Важно знать, что изготовители краски указывают ее расход в граммах на 1 кв. м поверхности
Чем больше поверхность трубы, тем больше тепла на ней будет рассеиваться.
Необходимо также знать, что в случае с частным домом перерасход денежных средств, если просто взять трубу на шаг больше, будет небольшим. Однако потери тепла могут заметно вырасти. Тем людям, которые не понимают, почему это проиходит, рекомендуется вспомнить следующее: чем больше поверхность трубы, тем больше тепла на ней будет рассеиваться.
Помимо того, между моментами, когда кран горячей воды открывается, полный объем в соответствующем водопроводе будет бесцельно остывать.
Чем больший диаметр у трубы для окраски, тем большее количество воды в ней будет находиться, следовательно, тем больше тепла будет потрачено на бесцельный нагрев помещения.
Как это делается
Рассчитать расход краски помогут несколько геометрических формул. Они будут отличаться в зависимости от вида трубы.
Цилиндрические
Площадь цилиндрического изделия рассчитывается по такой формуле: S = 2 * π * R * L. Обозначенные в ней величины:
- π – число «пи»,
- R – внешний радиус трубы в миллиметрах,
- L – длина в метрах.
К примеру, если длина трубы – 10 м, а ее диаметр – 60 мм, площадь поверхности будет 1.88 м2. Расчеты по часто используемым диаметрам труб можно найти в соответствующих таблицах или воспользоваться нашим калькулятором.
Зная площадь поверхности для окраски и свойства той или иной краски, можно легко определить ее расход.
Цилиндрические канализационные
Площадь таких изделий высчитывается по вышеприведенной формуле. Единственное отличие – большие размеры. За основу вычислений берется высота 90 см. Именно такие кольца используются для обустройства канализации чаще всего. Внешний диаметр может меняться от 70 до 200 см. Вот несколько примеров:
- При диаметре 70 см площадь будет 1.99 м2.
- Если диаметр равен одному метру, площадь будет составлять 2.83 м2.
- Для самых больших изделий (диаметр – два метра) площадь поверхности под окраску будет равна 5.65 м2.
Профильные
Чтобы определить необходимую для окраски площадь профильной трубы, нужно знать такие ее размеры:
- H – высота одной стороны,
- W – высота другой стороны,
- L – длина.
Для расчетов используется такая формула: S = 2 * H * L + 2 * W * L. Если длина изделия равна все тем же 10 метрам, а ее стороны – 5 и 10 см, общая площадь будет три квадратных метра.
В форме конуса
В большинстве своем такие конструкции представляют собой усеченный конус. Площадь его боковой поверхности можно рассчитать по такой формуле: S = π * (R11+ R2) * L. Она состоит из таких величин:
- R1 – радиус меньшего круга,
- R2 – радиус большего круга,
- L – образующая усеченного конуса: длина стенки от узкой до широкой части трубы.
При размерах конструкции десять метров, три и шесть сантиметров в диаметре, площадь окрашивания составит почти полтора квадратных метра.
Гофрированные
Посчитать площадь окраски гофрированной трубы сложнее всего. Все значения, получаемые в процессе работы, специалисты рекомендуют заносить в таблицу.
Итак, для начала необходимо определиться с такими размерами:
- радиус скругления – А,
- проекции прямых участков на длину и диаметр (B и D),
- шаг гофрированной части – C,
- угол скоса ровной части – Е,
- высота гофрированного участка – F,
- линия, по которой изделие может вытянуться, – G.
По сути, гофрированная труба – это тот же цилиндр, который можно вытянуть по линии G.
Расчеты выглядят приблизительно так.
- Допустим, что величина A равна 3 мм. Скругленная часть вычисляется по формуле 2 x π x A. В данном случае она составит 18.84 мм.
- Величину D необходимо удвоить. Пусть она будет равна 20 мм.
- Если учесть вышеуказанные данные, можно определить, что гофра в растянутом виде будет равна 38.84 мм.
- Если убрать угол скоса, можно вычислить величину E. Она равна удвоенному диаметру, или 12 мм.
- Как и в предыдущих случаях, длина изделия равна 10 м. Зная это, можно подсчитать количество складок. Для этого длину необходимо разделить на шаг. Получается 866 шт.
- Зная все эти размеры, можно посчитать длину изделия в растянутом виде. Для этого 866 необходимо умножить на 38.84 мм. Получается, что длина растянутой гофры будет 33.64 м.
- Если диаметр гофры в растянутом виде будет равен, к примеру, 52 мм, площадь под покраску будет равна 54.92 м2.
Инструкция для калькулятора расчета площади и объема трубы по диаметру
Впишите размеры в миллиметрах:
d1 – Внутренний диаметр трубы определяется ее назначением. Внутренние диаметы широко используемых труб такие 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110, 125, 200 мм.
d2 – Диаметр внешний, зависит, от вида и применения трубы.
L – Длина трубы, здесь укажите протяженность трубной заготовки.
Основные параметры труб d1, d2, L можно почерпнуть из следующих нормативных документов:
ГОСТ 24890-81 «Трубы сварные из титана и титановых сплавов. Технические условия»; ГОСТ 23697-79 «Трубы сварные прямошовные из алюминиевых сплавов. Технические условия»; ГОСТ 167-69 «Трубы свинцовые. Технические условия»; ГОСТ 11017-80 «Трубы стальные бесшовные высокого давления. Технические условия»; ГОСТ Р 54864-2011 «Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия»; ГОСТ Р 54864-2016 «Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия»; ГОСТ 5654-76 «Трубы стальные бесшовные горячедеформированные для судостроения. Технические условия»; ГОСТ ISO 9329-4-2013 «Трубы стальные бесшовные для работы под давлением. Технические условия»; ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия»; ГОСТ 19277-73 «Трубы стальные бесшовные для маслопроводов и топливопроводов. Технические условия»; ГОСТ 32528-2013 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ Р 53383-2009 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ 8731-87 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» и ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент».
Важно знать – 1 дюйм примерно равен 2,54 см, поскольку очень часто используется система измерения диаметра труб в дюймах. Нажмите «Рассчитать»
Нажмите «Рассчитать».
Онлайн калькулятор поможет посчитать объем труб из различных материалов. Это позволит произвести более точные проектные расчеты с учетом пропускной возможности сечения трубы. И позволит выбрать оптимальные параметры водоснабжающих (рассчитать напор в системе) или труб отопления (для достижения равномерного обогрева помещения). Также можно рассчитать объем и площадь поверхности трубы в м3 по ее диаметру, что позволит узнать площадь покраски и приобрести необходимое количество лакокрасочных материалов для покрытия и предотвращения ржавления труб.
Внутренний и наружный диаметр, толщина стенки, радиус
Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

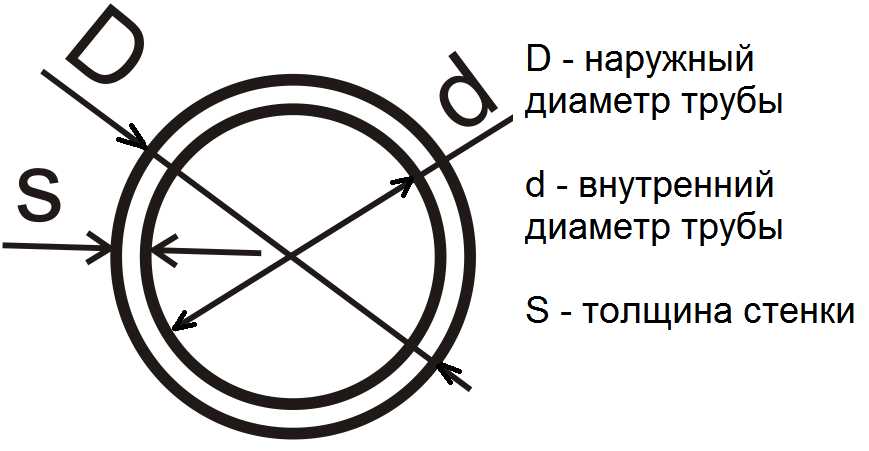

Внутренний и наружный диаметр трубы, толщина стенки
Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.
Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.
С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.
Измерения штангенциркулем более точные
Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.
Допуски при расчетах
Допуски в таком виде расчетов, как расход материала – это достаточно солидные величины. На расход кроме очевидных факторов, таких как площадь и количество слоев, влияют еще и менее заметные, но не менее значимые:
- количество поворотов и загибов;
- наличие сварных, фланцевых и болтовых соединений;
- конфигурация: на прямые отдельно стоящие трубы расходуется меньше краски, чем на участок со скученными трубами;
- расход густой краски намного больше, чем жидкой;
- на окрашивание гофрированной трубы уходит больше времени и материала.
Окрашенные водопроводные трубы в подвале дома
Существует такое понятие, как превышение расхода – это всевозможные потеки, капли и так далее. Традиционно на это закладывается 5 – 7% от расчетного количества. Если объем работ небольшой, то погрешность в целом в процентном отношении будет выше. При работе с большими объемами потери обычно ниже.
Важно! При подсчете расхода материалов на трубы малого диаметра (до 10 см) погрешности всегда выше. Еще один момент – при покраске с использованием валика расход меньше примерно на 10%, поэтому большие круглые трубы и конструкции из профильных изделий лучше красить именно так
Минимальный расход дают распылители, но они применимы только на больших площадях.
Объем краски
Не только площадь трубы под покраску определяет количество необходимого материала
Важно сколько слоев будет наноситься на изделие, и какой состав будет использоваться
Так, По ГОСТ 8292-95 для покраски стальных и деревянных изделий, эксплуатируемых на свежем воздухе, нужно использовать масляные густотертые краски, разведенными натуральными олифами. Причем согласно тому же ГОСТ 8292-95 краску нужно наносить в 2 слоя. То есть, при полученных размерах в 54 м2, например, оказывается, что реально нужен объем краски для покрытия площади в 108 м2.
Масляная краска – наиболее известный и доступный по стоимости материал. Однако из-за не слишком-то приятного запаха в быту стараются найти ей альтернативу. Таковой может служить:
- акриловая эмаль – на органических растворителях. При застывании образует блестящую гладкую водостойкую поверхность;
- алкидная эмаль – формирует очень прочное, не склонное к растрескиванию покрытие. Но, правда, этот вариант дороже;
- водно-дисперсионные составы – по большей части годятся только для бытового применения внутри здания. Запаха неприятного они не имеют, однако и стойкостью не отличаются.
Перед покраской обязательно нужно прогрунтовывать изделие, иначе все вычисления пойдут насмарку. Без этого краски понадобится заметно больше, так как она заполняет собой все те неровности, которые в первом случае заполняла бы грунтовка.
Дымовые конструкции требуют особого подхода. Температура нагрева их заметно выше, так что для дымовой трубы нужна специальная краска, куда более устойчивая к нагреву.
Какие бывают трубы?
Окрашивать необходимо металлические изделия, вернее говоря, стальные. Чугунные куда устойчивее к ржавчине, а медные или латунные и вовсе не поддаются коррозии. Кроме того, внешний вид их превосходен без всякой краски. Сталь же нуждается в защите, а тот полимерный слой, который образует краска, отличается прекрасной водостойкостью.
Газовые трубы
Площадь окраски труб зависит от длины изделия, диаметра, материала и, конечно, формы. По последнему признаку трубопрокат разделяют на несколько групп:
- круглого сечения – самый привычный вид и используется при сооружении водопроводов, канализаций, дымовых конструкций. Рассчитать величину поверхности для окрашивания труда не составляет, если знать внешний диаметр стального изделия;
- с сечением прямоугольным, квадратным, треугольным и даже шестиугольным – профильные. Вычислить здесь величину поверхности проще простого. Профильные чаще применяются при строительстве каркасов;
Профильные трубы
- конусовидные – весьма специфические изделия, как правило, в быту не применяются. В производстве используются при сооружении систем нагнетания давления;
- гофрированные – наиболее сложны для вычислений, так как имеют переменное сечение. Расход краски в этом случае самый большой;
Гофрированные трубы
канализационные – для крупных магистралей и колодцев. Это бетонные кольца с переменной внутренней поверхностью.
Канализационный колодец
Сохранение тепла
Утепление отопительных труб уменьшает потери тепла не только в центральной магистрали, но и в объёмном помещении, где трасса между отопительным котлом и жилыми комнатами проходит по холодным вспомогательным помещениям.
Отличие утеплителей по теплопроводности и способу установки требует выбора с учетом места монтажа и свойств материала. Производители предлагают несколько видов утепляющего элемента:
- стекловата в отрезных рулонах; после оборачивания вокруг трубы затягивается проволокой и укрывается сверху алюминиевой фольгой или рубероидом;
- базальтовая вата в пластинах; технология монтажа как у стекловаты;
- гибкая труба из вспененного фольгированного полиэтилена с разрезом вдоль изделия для монтажа; используют для внутренних инженерных сетей;
- жидкая теплоизоляция применяется на уже проложенных трубопроводах, когда нет пространства для манёвра с другими материалами.
- пенопласт в виде двух разъёмных половинок трубы; при монтаже половинки скорлупы надеваются на трубу, совмещаются и закрепляются строительным скотчем; утеплитель из пенопласта используют многократно.
Источник
С чего начать
Расход краски зависит не только от размера трубы, но и от материала, который использован для ее изготовления, и от формы.
Чаще всего можно встретить трубы в форме цилиндра. Но есть и другие виды:
- В форме прямоугольника. Внешне они похожи на обычный брус. По-другому называются профильными.
- Конусовидные. Название говорит само за себя. Используются очень редко. Сфера их применения – системы нагнетания давления.
- Гофрированные.
- Для оборудования канализации. Представляют собой большие цементные кольца.
Размеры труб каждого вида соответствуют требованиям, заявленным для них в специальных документах.
Площадь трубы под окраску калькулятор и методика расчета
Когда встает вопрос окраски труб, визуально кажется, что это и времени много не займет, и краски понадобится один стакан. На практике оказывается, что дело обстоит совсем иначе. Поверхность труб имеет площадь и поддается подсчету, по результатам которого вычисляется объем работ и количество материала. Площадь трубы под окраску калькулятор высчитывает за доли секунды, тогда как ручной подсчет кажется сложнейшим делом.
Газовая труба подлежит регулярной окраске
Назначение калькулятора
Расчет площади труб нужен тогда, когда требуется узнать расход материала и трудозатраты. Определить визуально площадь стен и прикинуть примерный расход может любой мастер, а вот сделать то же самое, когда дело касается труб или металлических конструкций намного сложнее.
Площадь труб нужно узнать, если планируются следующие работы:
- нанесение антикоррозионного покрытия;
- декоративное окрашивание;
- нанесение теплоизоляционного слоя на трубы большого диаметра.
В каждом из этих случаев требуется узнать расход материалов. Если окрашивается, например, металлическая конструкция из круглой или профильной трубы, и работы выполняются наемными рабочими, то во избежание всяческих злоупотреблений стоит заранее просчитать расход материала и трудозатраты в человеко-часах. Такой подход выгоден заказчику и вызывает уважение в глазах исполнителя.
Окраска магистральных водопроводных труб
Калькулятор расчета площади трубы под окраску
Формулы и элементы расчета
Для подсчета площади поверхности нужны следующие данные:
внешний диаметр для круглых труб;
площадь профильной трубы под окраску калькулятор рассчитывает исходя из длин сторон;
длина трубы.
В случае с профильной трубой все просто, периметр просто умножается на общую длину трубы, в результате получается площадь поверхности. Для расчета круглой трубы калькулятор сначала по формуле находит длину окружности и только потом высчитывает площадь. Площадь трубы под окраску калькулятором рассчитывается без учета загибов и поворотов, для их учета нужно применять коэффициент допуска.
Площадь поверхности конических или гофрированных труб программой не определяется, для ее подсчета нужно увеличить величину допуска до 1,3 – 1,4. После того, как площадь найдена, можно определить трудозатраты, для этого нужно обратиться к таблицам ЕНиР.
Нормы трудозатрат на покрасочные работы
Допуски при расчетах
Допуски в таком виде расчетов, как расход материала – это достаточно солидные величины. На расход кроме очевидных факторов, таких как площадь и количество слоев, влияют еще и менее заметные, но не менее значимые:
- количество поворотов и загибов;
- наличие сварных, фланцевых и болтовых соединений;
- конфигурация: на прямые отдельно стоящие трубы расходуется меньше краски, чем на участок со скученными трубами;
- расход густой краски намного больше, чем жидкой;
- на окрашивание гофрированной трубы уходит больше времени и материала.
Окрашенные водопроводные трубы в подвале дома
Существует такое понятие, как превышение расхода – это всевозможные потеки, капли и так далее. Традиционно на это закладывается 5 – 7% от расчетного количества. Если объем работ небольшой, то погрешность в целом в процентном отношении будет выше. При работе с большими объемами потери обычно ниже.
Важно! При подсчете расхода материалов на трубы малого диаметра (до 10 см) погрешности всегда выше. Еще один момент – при покраске с использованием валика расход меньше примерно на 10%, поэтому большие круглые трубы и конструкции из профильных изделий лучше красить именно так
Минимальный расход дают распылители, но они применимы только на больших площадях.
homemyhome.ru
Расчет площади сечения для окраски труб
Подобные вычисления могут использоваться для различных целей. Например, они необходимы для определения проходимости определенной части конструкции. Никто не запрещает установить трубу с большой проходимостью, но это опять же – дополнительные и неразумные расходы.
Производители лакокрасочных изделий нередко указывают на банках расход материала на 1 кв. м. Если трубу необходимо установить в частном доме, то можно обойтись без расчета, т.к. при использовании трубы большего диаметра перерасход финансов будет небольшим. Тем не менее, это может привести к увеличению теплопотерь. Если вы не понимаете, почему такое происходит, то вам нужно знать, что чем массивнее поверхность трубы, тем больше она будет отдавать тепла, а, следовательно, и теплопотери будут больше. Кроме того, от диаметра водопроводной трубы зависит количество воды, которое в неё поместится.
- В частности, требуется определить материал, из которого изготовлены трубы, и замерить внутренний диаметр конструкции (реальный и номинальный).
- Ещё понадобятся значения диаметра фитингов и фасонных деталей.
- Кроме того, следует выполнить замеры толщины стенки.
Нельзя забывать, что если неправильно выбрать диаметр, то это может стать причиной теплопотерь и падения давления, причем во всей системе. Именно поэтому нужно правильно и своевременно провести гидравлический расчет. Полученные в ходе подобных вычислений значения позволяют определить диаметр участка трубы, в котором оказываемое давление, появившееся из-за гидравлического сопротивления в каждом из колец, может повыситься на 10%.
Расчет сечения — это довольно простая задача, которая основана на формулах, знакомым нам еще со школы. В частности, придется вспомнить уроки геометрии, где мы изучали формулу расчета площади круга. В нашем случае рассчитанная площадь круга и будет тем самым значением поперечного сечения по наружному диаметру трубы, только без учета толщины её стенок.
Из школьной программы известно, что площадь круга считается умножением числа Пи на радиус, возведенный в квадрат.
Имея дело с водопроводными трубами нужно знать, что в напорных конструкциях вода обычно заполняет весь доступный объем. А вот в самотечной канализации во время потока воды стены смачиваются влагой только частично. Это нужно учитывать при расчете. Ведь в таком случае получается, что труба оказывает меньшее сопротивление потоку.
