Насос для стиральной машины Атлант: что это такое, зачем он нужен, где находится в стиралке, инструкция по ремонту и замене помпы, цена детали и работ

Как поменять и снять насос?

Если вы знаете, какая модель помпы установлена в вашей стиралке, тогда сразу купите новую деталь на замену. Но если вы не уверены в точности выбора, тогда лучше демонтировать старый узел и отправиться с ним в магазин.

Крепиться сливной элемент к месту может тремя способами:

Тремя винтами.

Защелками (3–8 шутк).
Совмещенными крепежами.

Также стоит обращать внимание на мощность помпы. При неправильном выборе мощности может быть недостаточно для нормальной откачки воды

Обычно этот показатель колеблется от 19 до 20 Вт.

Теперь стоит определиться с местом размещения элемента. В машинках разных марок доступ открывается через переднюю, заднюю или нижнюю крышку. Сначала подготовьте технику к разборке.

Отключите машину от сети.
Перекройте впускной вентиль.
Под загрузочным люком находится цокольная панель или небольшая дверца.
Откройте ее и выкрутите сливной фильтр против часовой стрелки.

Подставьте емкость, слейте остатки воды.
Удалите мусор из сетки фильтра.

Через открывшееся отверстие вы можете осмотреть крыльчатку. Подсветите фонариком и прокрутите крыльчатку рукой. В норме она должна вращаться с некоторыми задержками. Если она заблокирована волосами или нитками — устраните засор.

Проще всего подобраться к помпе через днище стиралки. Такое месторасположение характерно для моделей «Индезит», «Самсунг», Веко, «Ардо», «Канди», LG, «Аристон». СМА либо совсем не имеют днища, либо оно закрывается панелью.

Чаще всего в этих машинах используются узлы .

Как заменить сливной насос (помпу) на стиральной машине через днище:

Отклоните корпус СМА назад. Для удобства можно уложить его набок. Предварительно, подстелите одеяло или полотенце, чтобы не поцарапать панели.
Демонтируйте нижнюю крышку (если есть). В некоторых моделях к днищу крепится датчик протечки. Выключите его контакты и выкрутите крепежный винт.
Подставьте плоскую емкость.
Выкрутите болты помпы.

Ослабьте хомуты и снимите с места патрубок и шланг.
Уберите проводку.
Проведите подключение новой помпы.

Чтобы выполнить демонтаж в СМ «Бош», «Ардо» и «Сименс», необходимо снять переднюю панель:

Уберите верхнюю крышку, выкрутив сзади винты. Сдвиньте ее назад и отставьте в сторону.
Достаньте дозатор моющего средства. Прижмите защелку в центре и вытащите из корпуса.
Удалите крепежи панели управления, снимите с места. Проводку можно не отключать от блока, положите панель наверх корпуса.

Откройте дверцу люка.
Отогните уплотнительную манжету.
Подденьте хомут отверткой и снимите его.

Выкрутите болты замка дверцы.

Выключите проводку УБЛ.
Ослабьте крепления передней стенки, приподнимите ее вверх и снимите.

ЧИТАТЬ ДАЛЕЕ: ТОП-6 Источников бесперебойного питания (ИБП) для газовых котлов

Смотрите видео по ремонту:

Снятие насоса стиральной машины проходит, как и в предыдущем случае. Отстегните защелки или уберите винты, после чего установите новый элемент.

Техника фирм Zanussi и Electrolux имеет особую конструкцию, поэтому ремонт выполняется через заднюю стенку. Дело в том, что корпус прибора состоит из двух цельных частей и несъемного днища. Последовательность работ:

Демонтируйте впускной клапан, который крепится к задней стенке.
Болты, крепящие боковые части, могут скрываться за заглушками. Подденьте их плоской отверткой.
Выкрутите болты.
Сдвиньте заднюю стенку назад.

Замена проводится в аналогичном порядке. Параллельно прочистите патрубок и шланг от мусора. Иногда причиной засора становится канализация. В таких случаях лучше вызывать сантехника.

Установленный насос рассчитан как минимум на 10 лет работы. Это при условии правильной эксплуатации техники. Что это значит:

Тщательно очищать карманы одежды перед загрузкой.
Помещать вещи с декором (стразами, бусинами), а также нижнее белье в специальные мешки.
Сильнозагрязненные вещи предварительно ополаскивать вручную.

Следуйте нашим рекомендациям, и у вас получится восстановить работу стиралки без помощи мастера.

Как почистить насос

Операция очистки помпы состоит в том, что в насосе вам потребуется очень тщательно очистить одну составную часть – крыльчатку. Чтобы в полном объеме прочистить крыльчатку, ее также потребуется снять.

Процесс съема крыльчатки несложен: посредством отвертки необходимо вывернуть винты, которые связывают между собой 2 части насоса. Когда эти части будут разъединены, вы увидите небольшую головку. Это и будет крыльчатка. При работе агрегата эта головка вращается, благодаря чему осуществляется слив воды.

Очистите ее от грязи, волокон шерсти, волос, ниток и остального мусора и протрите внутреннюю улитку элемента. По окончании мероприятия соберите помпу, инсталлируйте ее на место, также соберите и как следует закрепите другие снятые элементы. Когда устройство будет окончательно собрано, выполните контрольную стирку. Если вода будет в соответствии с нормой заливаться и сливаться, а при работе устройства не будет слышно стуков и шумов – следовательно, вы все сделали верно.

Не забывайте о фильтре. Не каждый раз причиной сбоя со сливом воды является конкретно насос. Машина может отказываться сливать воду по причине забитого фильтра слива.

Пошаговая инструкция, как разобрать стиральную машину Атлант

Разобрать стиральную машину Атлант на составные части (с целью ремонта или замены неисправного элемента) без знаний внутреннего устройства — задача сложная.

Максимально упростить процесс демонтажа поможет правильная подготовка и четкое соблюдение определенного алгоритма действий.

Подробнее о том, как разобрать стиральную машину Атлант своими руками, расскажем в статье.

Поиск аналогов, замена неисправных радиодеталей

Симистор Z0103MUF буду менять на Z0107MN

Номинал резистора R214 1кОм, на корпусе SMD маркируется цифрой 102.

Номинал резистора R219 330 Ом, на корпусе SMD маркируется цифрой 331.

После того, как заменил неисправный симистор и два SMD резистора, можно включать стиральную машину в сеть и проверять работу помпы в режиме “Слив”. Насос ожил, вода начала сливаться из машинки.

В каких случаях электронная плата требует замены?

Как правило, данный элемент выходит из строя по причине короткого замыкания, сгоревшего конденсатора, резисторов, триггеров, в случае замыкания в тиристорном блоке. О наличии проблем говорят следующие признаки, которые нужно учесть при диагностике:

Проблемы с отжимом белья в процессе стирки.
Индикаторы на панели мигают или светятся постоянно, не отключаются при нажатии на кнопки управления.
Слишком длинный цикл стирки, остановки устройства в процессе.
Шум подшипников или барабана.
Слив воды происходит сразу после того, как машинка наберет ее.
Проблемы с запуском выбранной программы стирки.
Недостаточный или отсутствующий нагрев воды.
Проблемы с вращением барабана.

Как собрать обратно?

Процесс сборки стиральной машины Атлант проводится строго в порядке обратном процессу разбора.

В первую очередь монтируют на прежнее место бак стиралки, после чего подключают электродвигатель, сливной насос и нагревательный элемент. Над баком крепится прессостат, сливной и заливной патрубки, противовесы.

После того как все элементы внутреннего устройства встали на свои места, собирается корпус стиральной машины. В первую очередь монтируется передняя панель (вместе с ней возвращается на прежнее место хомут загрузочного люка и устройство блокировки люка), вкручивается сливной фильтр. Возвращаются на прежнее место задняя панель и крышка стиральной машины. Вставляется порошкоприемник.

После того как процесс обратной сборки окончен, стиральную машину подключают к коммуникациям, после чего обязательно запускают тестовую стирку (без одежды). «Холостой пробег» поможет выявить ошибки подключения, своевременно устранить все неполадки.

Когда необходимо заменить сливной шланг?

малая длина шланга, ее не хватает для подключения к канализационной системе;
шланг поврежден: порван или пошел трещинами;
в шланге сформировался засор, который не удается устранить подручными средствами.

Если требуется срочно завершить стирку, дефект на шланге можно изолировать. Такая мера является экстренной, в дальнейшем порванную деталь придется заменить.

Возможен ли ремонт элемента?

Стоит отметить, что повреждения модуля у большинства современных стиральных машин случаются редко, и зачастую это происходит по окончании срока гарантии. Многие мастера сообщают, что в некоторых случаях можно выполнить ремонт, заключающийся в замене поврежденных деталей, но это редко получается сделать, если модель машинки старая, и запчасти по отдельности на нее не продаются. Стоимость новой электронной платы зависит от производителя, ценовой политики продавца и распространенности, комплексная замена будет более рациональной и позволит продлить срок службы техники. Если выполнить процесс самостоятельно не получается, можно обратиться в сервис, где произведут демонтаж и замену запчасти.

Поиск неисправности в блоке управления стиральной машинки AT60BA29B

По схеме видно, что напряжение на контакт номер 2 для помпы идёт через синистор Z0103MUF с обозначением на схеме T203. Им управляет контроллер с помощью 42 ножки через резистор 330 Ом и обозначением на плате R219.

С помощью мультиметра проверяю, приходит ли сигнал с контроллера и обнаруживаю, что резистор R219 так же неисправен, хотя видимых повреждений, в отличие от R214, нет.

Итого имеем: неисправен симистор T203, резистор R214, резистор R219.

Что такое помпа стиральной машины

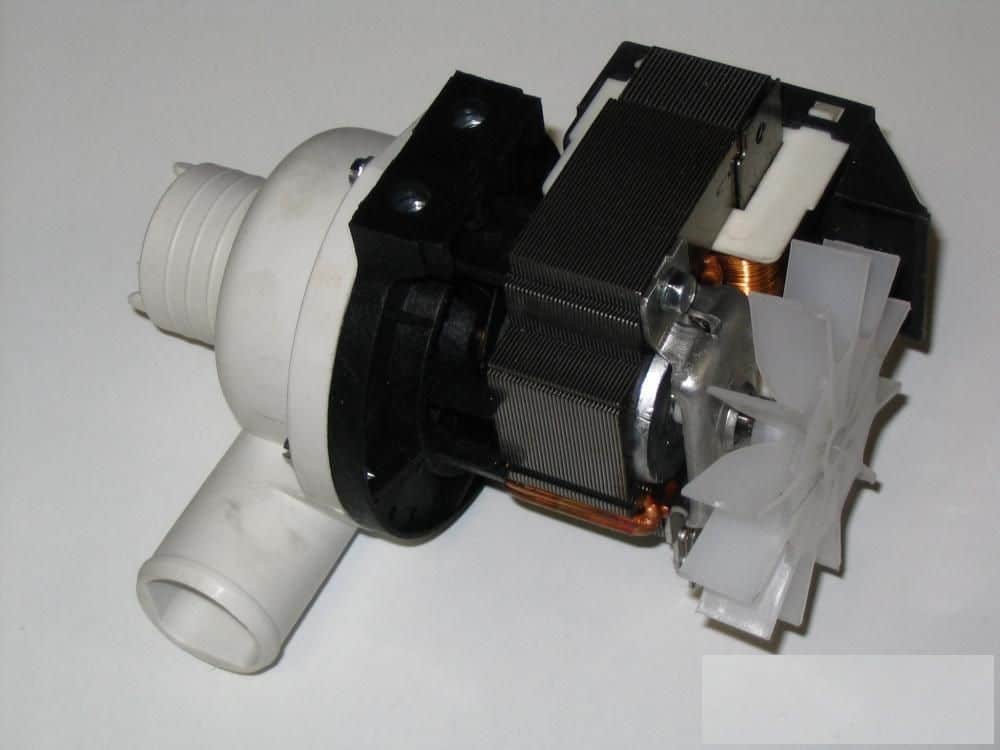

Представляет собой мотор асинхронного типа с улиткой (корпус), фильтром и всасывающим устройством.

Мотор насоса маломощной до 130 Вт с магнитным ротором, который вращается только в определенном порядке.

Отвечает насос за поступление воды в барабан и за слив.

Срок службы этой детали около 11 лет при бережном уходе за стиральной машиной.

Процесс стирки без должного функционирования этой детали невозможен. В 90% случаев проблема заключается в потере геометрии улитки, через которую протекает вода.

Причины поломки сливного насоса

Затрудняется слив. Нужно осмотреть барабан и определить есть ли вода в баке после выполненной программы стирки. Решение проблемы – очистка насоса.
Проблема с крыльчаткой. Производители рекомендуют менять эту деталь раз в 6 лет, так как она за это время изнашивается и смещается.
Лопасти или корпус повреждены. В основном потребуется полная замена детали.
Насос работает шумно. Когда при сливе машина издает громкие звуки, это говорит о деформации ее элементов. Возможно наличие трещин в деталях, сколов или попадание воды на них.

При неполадках помпы:

вода из машины сливает с трудом или вообще слива не происходит;
техника гудит, набирая или сливая воду;
количество воды при наборе уменьшается;
возникают постоянные сбои и отмены указанной программы.

Чтобы начать ремонт или замену детали, нужно знать где помпа в стиральной машине находится и как к ней подобраться.

Как не допустить недостаточного набора воды стиральной машиной

Чтобы такого не произошло, следует исключить несколько негативных факторов, за счет ухода за данной техникой:

Сломался датчик уровня
испортился впускной клапан
Поломка нагревательного элемента (ТЭНа)
засор вводного фильтра
Некорректная работа фильтра или впускного клапана

С данными проблемами у стиральных машин ATLANT сможет гарантированно справиться знающий специалист. А главное, вы не будете стирать вручную, а уж тем более тратить на данное занятие кучу своего личного времени.

Стиральная машина не сливает воду.

Бывает, стираешь белье, казалось бы, уже стирка подходит к концу, но стиральная машина ATLANT не хочет сливать воду. Вот тут не следует самому ничего предпринимать, так как возникает вероятность затопить соседей. Тогда придется не только оплачивать ремонт стиральной машины, но и делать ремонт соседям. Несколько аспектов, из-за которых происходит данная поломка:

Забит мусором фильтр помпы (насоса).
Сломалась помпа.
Засор канализации или сифона.
поломка управляющего модуля
Забит мусором соединительный патрубок (между баком и помпой).

Принцип работы насоса, его применение и расположение

В момент эксплуатации стиральной машинки вода подается внутрь устройства под давлением, то есть забор происходит автоматически, как только выбраны необходимые программы и нажата кнопка «СТАРТ». Далее процесс происходит по следующему сценарию:

клапан электромагнитный приводится в открытое положение;
прессостат (датчик для контроля уровня жидкости в баке) отмеряет нужный объем воды;
путь жидкости пролегает через отсеки, где располагаются необходимые средства для стирки (стиральный порошок), вода смешивается с ними, и таким образом в растворенном виде попадают в бак;
находящаяся под давлением жидкость, поступает в нужном объеме в камеру, где заложено белье.

Во время процесса и завершении стирки в дело вступает водяной насос (помпа). Именно он производит слив и откачку грязной отработанной жидкости после завершения стирки или лишней воды после полоскания. Помпа участвует практически во всех режимах стирки!

Как только на насос подается сигнал от электронного модуля, отработанная вода за счет крыльчатки устройства начнет откачиваться в канализацию. Путь прохождения жидкости происходит следующим образом:

Вода поступает через резиновый патрубок, который соединен с баком и улиткой при помощи специальных хомутов, далее жидкость поступает в помпу через специальный фильтр расположенный в улитке, он защищает крыльчатку насоса от попадания мусора, во избежания заклинивания крыльчатки. Далее жидкость выходит наружу через сливной шланг, который соединен к улитке. Грязная жидкая фаза откачивается до тех пор, пока полностью не откачает отработанную жидкость с бака стиральной машины.

Сливной электронасос располагается в нижней части агрегата под баком. Он прикреплен к пластмассовой улитке обычно с помощью трех винтов, а улитка в свою очередь крепиться к корпусу агрегата с лицевой стороны. Такое расположение удобно для быстрого доступа к ней, если например понадобиться почистить ее от мусора или слить жидкость с системы.

В машинках для стирки применяются два вида помп:

циркуляционный вид помпы применяется в паре с обычным насосом, их применяют в новых моделях машин премиум класса типа Индезит, Аристон и тд. Данный вариант подает воду непосредственно в зону стирки и циркулирует по всей системе, что улучшает эффективность стирки.

машинки из более бюджетного типа или не нового поколения как например пузырьковая машинка Daewoo (Деу) оснащены простой помпой например фирмы Askoll, которая просто сливает отработанную жидкость в канализацию.

Ремонт сливного насоса стиральной машины, как правило, не проводится, скорее всего, предстоит замена запчастей в таких устройствах. То есть придется полностью менять сломанную помпу на новую.

Способы извлечения сливного насоса

У разных моделей способ извлечения помпы отличается. Основные способы и у каких марок чаще всего встречаются:

Разбор машинки через переднюю панель (LG, Simens, Bosch, машинки с аквастопом)
Через дно, положив машинку на бок (Indesit, Ariston, Samsung, Ardo)
Через заднюю крышку (Candy, Electrolux, Zanussi)
У вертикалок: через боковую крышку

Через переднюю панель (LG, Simens, Bosch, машинки с аквастопом)

Пошаговый порядок демонтажа насоса:

Вынуть контейнер для стирального порошка и смягчителя. Снять верхнюю крышку. Обычно она крепится на задней стенке. Снять управляющий модуль. Демонтаж проводить аккуратно. Совет! Перед снятием управляющего модуля рекомендуется сфотографировать его расположение.
Снятие панели над люком. Демонтировать переднюю панель

Осторожно отсоединить провода от блокиратора и снять болты. Демонтаж с насоса деталей, обеспечивающих напряжение

Демонтаж шлангов идущих к насосу.

Теперь можно проводить ремонт насоса стиральной машины своими руками. Для этого устраняются засоры либо полностью заменяется деталь.

Через дно (Indesit, Ariston, Samsung)

Чтобы демонтировать насос через дно следует:

Отключить машинку от сети, отсоединить шланги, уложить её на бок
Снять переднюю планку на лицевой панели, за которой скрывается крышка фильтра
Открутить два крепёжных болта, которые удерживают помпу
Повернуть насос против часовой стрелки и вынуть его из пазов
Открутить хомуты, удерживающие подводящий и выводящий шланг, снять клеммы
Выкрутить 4 болта, соединяющие насос и фильтр

Через заднюю крышку (Candy, Electrolux, Zanussi, Ardo)

Последовательность демонтажа насоса через заднюю панель:

Отключить машину от сети, открутить наливной шланг
Вывернуть по периметру саморезы, удерживающие крышку
Потянуть на себя заднюю крышку, снять её
Отключить питание насоса, сняв клеммы
Наклонить машинку, открутить 2 болта, удерживающих насос на дне
Снять при помощи плоскогубцев хомуты, которые удерживают патрубки на насосе
Убирать сливной шланг, вытащить насос

Через боковую крышку (вертикальные стиральные машины)

В моделях с вертикальной загрузкой достать насос через боковую стенку можно в следующей последовательности:

Отключить прибор от всех коммуникаций, обеспечить доступ к технике
Снять заливной шланг
Выкрутить саморезы на задней стенке по краю (в некоторых моделях боковину удерживают ещё крепления спереди) модели и снять панель, потянув её на себя
Снять клеммы
Открутить удерживающие насос саморезы

Проверка и замена насоса своими руками

Подготовьте машину к ремонту:

Отключите стиралку от сети.

Отсоедините все коммуникации, слив из них воду.
Отодвиньте СМА от стены.

Приготовьте инструменты:

набор отверток;
пассатижи.

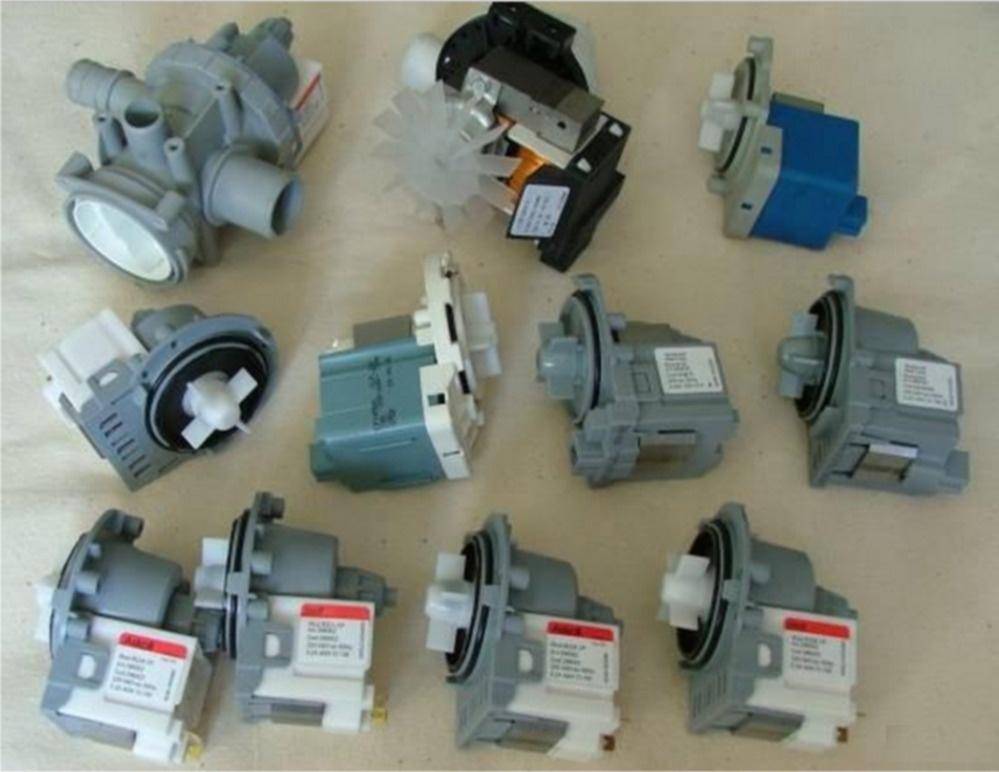

Как выглядит насос в стиральной машине, смотрите на фото ниже.

Теперь нужно добраться до деталей и проверить их исправность.

Ремонт через днище

Уложите стиралку набок, предварительно подстелив одеяло, чтобы не повредить корпус. Если в вашей модели есть днище, выкрутите саморезы крепления и уберите его. Такой способ подходит для стиралок Вирпул, Канди, Самсунг, Беко, Ардо, Аристон, ЭлДжи.

Прощупайте сливной патрубок, чтобы найти засоры и мелкие предметы.
Ослабив хомут патрубка, снимите его с помпы.
Открутите болты, удерживающие деталь, отсоедините проводку и вытащите помпу из корпуса.

Отсоединив патрубок от бака, осмотрите его – если нужно, прочистите под напором воды. Видео по теме вам поможет:

https://youtube.com/watch?v=bUiWM8zu3GA

Для моделей AEG, Bosch, Siemens

Как снять насос со стиральных машин данных марок? Здесь задача усложняется: понадобится снимать переднюю часть. Сделайте следующее:

Открутите два винта сзади. Сдвиньте вперед верхнюю крышку, уберите в сторону.
Вытащите лоток для моющих средств. Потяните его на себя, удерживая палец на защелке (расположена по центру приемника порошка).
Открутите саморезы, которые находятся по периметру панели управления. С помощью плоской отвертки отстегните пластиковые защелки по периметру.

Можно не отстегивать провода, а закинуть панель наверх или повесить на сервисный крючок.
Отстегните цокольную панель. Располагается она снизу, под загрузочным люком. Зачастую она крепится на защелках.

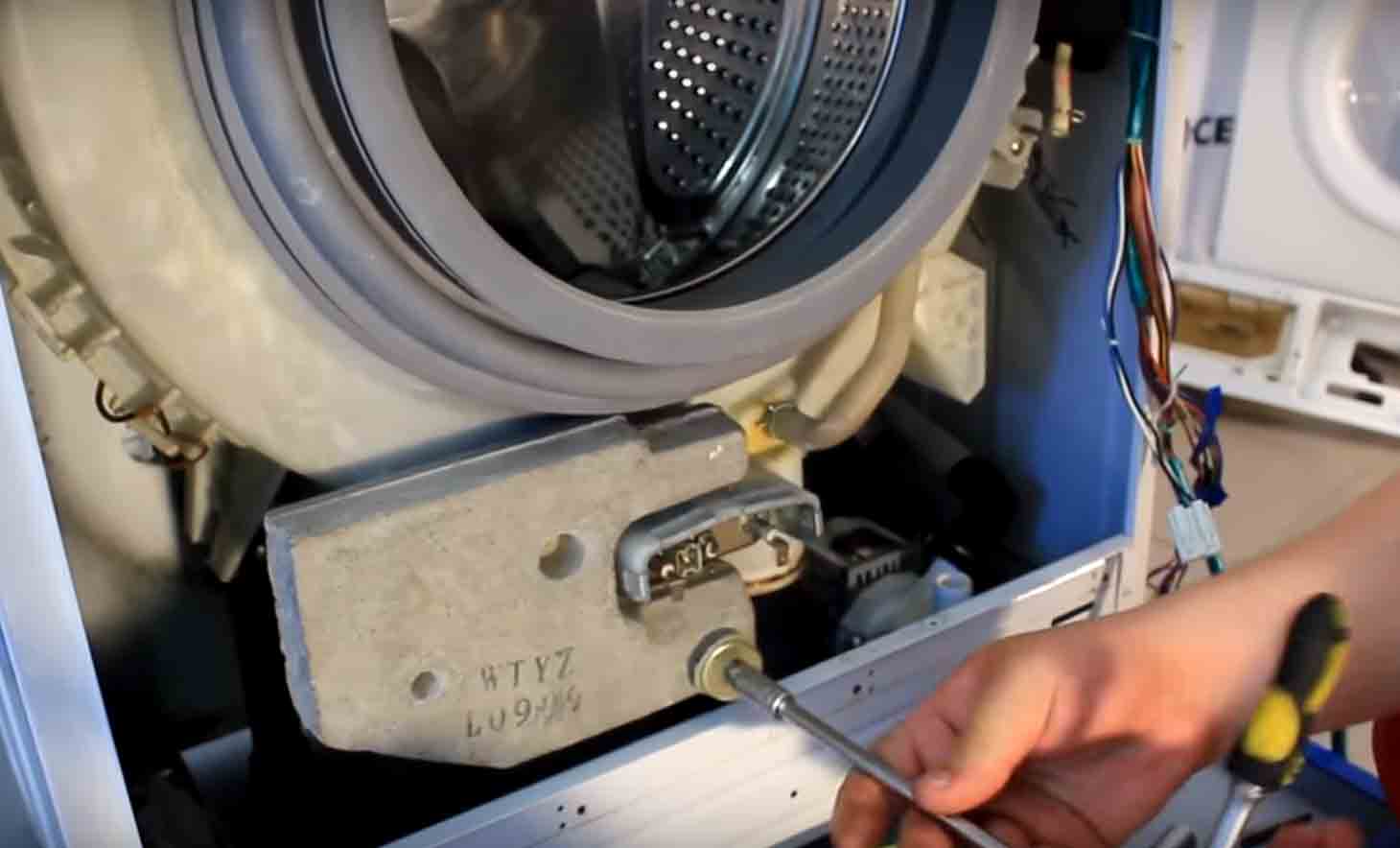

Откройте дверцу люка. Отогнув уплотнительную резину, подденьте отверткой хомут и сдерните его. Манжету заправьте внутрь бака.
Запустите руку за корпус в месте расположения замка люка. Отключите его проводку.
Выкрутите саморезы, которые удерживают по краям переднюю стенку. Сдвиньте ее и уберите в сторону.

Как и в случае, описанном выше, следует демонтировать дренажный насос. В некоторых моделях помпа вытаскивается поворотом против часовой стрелки. Смотрите видео по теме:

Для марок Zanussi, Electrolux и СМА с вертикальной загрузкой

Чтобы самостоятельно удалить заднюю панель, открутите саморезы по краям. Уберите панель в сторону.

Чтобы снять боковую стенку, нужно также выкрутить винты. Располагаться они могут спереди или сзади корпуса СМА. Сдвиньте крышку и отставьте.

Разожмите хомут сливного патрубка. Если в вашей стиралке он зафиксирован винтом, открутите его.
Отсоединив патрубок, отсоедините разъемы проводки.
Открутите винты фиксации помпы и вытащите ее.

Мы рассмотрели все возможные варианты снятия помпы. Теперь выясним, как проверить и заменить сливной насос на стиральной машине.

Проверка сливного насоса

Для проверки нужно вынуть насос из улитки. Вам достаточно лишь выкрутить винты, которые их скрепляют.

Затем осмотрите крыльчатку. Причинами неполадки могли быть нить или лоскут ткани, намотанный на крыльчатку, тогда нужно лишь очистить ее. Подробнее смотрите на видео:

Если вы определили, что причина в поломке насоса и ему нужна замена, важно знать, по каким критериям его выбрать

Замена противовеса в стиральных машинах разных марок

Замена расколовшегося противовеса не представляет сложности. С этим справится даже человек, не имеющий солидного опыта в ремонте бытовой техники. Необходимы лишь набор гаечных ключей и достаточная физическая сила. Хорошо, если дома есть электрический гайковерт, который значительно упростит работу.

В стиральных машинах Самсунг балансировочные блоки располагаются в верхней и нижней части. Для их замены подходящим гаечным ключом откручиваются болты. Также просто снимаются блоки в машинах марки Beko.

А вот с Ардо может быть немного сложнее. У машин этой фирмы старых лет выпуска передняя крышка, через которую можно легко подобраться к балансиру, не снимается. Придется практически полностью опустошить внутренность агрегата: снять всю верхнюю панель, отцепить верхние пружины и нижние амортизаторы, чтобы вынуть бак.

Проблемы могут возникнуть и у владельцев Аристон. Техника от итальянского производителя считается качественной, не рассчитана на ремонтные мероприятия. Поэтому в некоторых стиральных машинах (например, в Hotpoint Ariston Aqualtis) и верхний, и нижний противовесы прикрепляются к баку нестандартно, держатся на пружинах конусовидной формы, напоминающих дюбели.

Но смекалистые владельцы стиральной машины Аристон придумали выход из положения: снять балансир можно вовсе без ключа. Нужно отогнуть верхний кольцеобразный выступ пружины и, используя пассатижи, откручивать ее по резьбе. Отогнутый кусок затем придется отрезать, зато оставшаяся часть целая пригодна для повторного вкручивания. Но даже если при выкручивании пружина повредится, то ее можно отнести токарю, чтобы он сделал аналогичную деталь.

Хозяевам машин Индезит тоже приходится возиться с заменой. Крепления нестандартные: к ним не подходят обычные ключи. Выход из ситуации – самостоятельное изготовление ключа. Нужно взять трубу длиной не меньше 20 см, диаметром 22 см, сделать пропилку глубиной 5 см в середине одного конца. С другого конца просверлить 2-сантиметровое отверстие, в него вкрутить болт 4×16, внутри приварить. Такая конструкция легко подцепляет крепление.

Если возникают трудности в замене, сложно разобраться в конструкции, то лучше, чтобы не усугубить ситуацию, обратиться к специалисту-ремонтнику.

Основные поломки, связанные с выходом из строя противовеса

Любая стиральная машина приносит своим владельцам радость, значительно облегчая домашний труд. Но каждая техника может сломаться, поэтому у хозяев сразу появятся различные неприятности. В принципе стиральная машина Занусси и другие подобные моделидолжны работать без шума. Но если при отжиме белья появляется сильный шум или происходит резкое содрогание барабана, то сразу нужно заподозрить неполадки с противовесами, так как в исправном состоянии тяжелые грузы помогают смягчить вибрацию. В результате ослабления креплений противовеса груз смещается, появляется шум, стук или гудение в машине при стирке, а также отжиме белья. Причиной прерывистого стука в машине,который немного приглушается корпусом, часто бывает дефект противовеса, что нередко сопровождается его выходом из строя.

От вибраций и скачков по ванной стиралку спасают огромные куски бетона, которые противодействуют возникающей центробежной силе и удерживают агрегат на месте. Именуют тяжелые элементы противовесами, и, несмотря на их твердость и внешнюю непоколебимость, с ними нередко возникают проблемы. Так, часто требуется подкрутить удерживающие блоки болты, заменить растрескавшийся камень на целый или временно снять при полном разборе машинки. Как это сделать – подробно расскажем в статье.

Инструкция по ремонту и замене насоса для стиральной машины Атлант

Рекомендации по сборке бака и корпуса стиральной машины

Как поменять и снять насос?

Как почистить насос

Пошаговая инструкция, как разобрать стиральную машину Атлант

Поиск аналогов, замена неисправных радиодеталей
