Технические характеристики эмали КО-870, расход на м2 и методы нанесения

Окрашивание

Для эмалей КО-8104, КО-8111, КО-868, КО-870 процесс покрытия краской ведется так. Нанесение выполняют в два слоя валиком, кистью, пневмораспылением, безвоздушным распыливанием. Можно наносить средства в электростатическом поле. Рабочие условия:

• влажность – до 80 %;
• температура – от -30 до +40 градусов;
• во время работы на холоде главное смотреть, чтобы температура поверхности была минимум на 3 градуса больше точки росы (это требуется для устранения возникновения корок льда, инея);
• расстояние от сопла разбрызгивателя и базы при пневмораспылении – 20-30 см, давление – 1,5-2,5 кгс/кв. см, диаметр сопла – 1,8-2,5 мм.

На малодоступные места, швы, кромки эмаль наносят кистью. Поверхности из металла покрывают краской на 2-3 слоя (перекрестно), создавая сушку каждого слоя 30-120 минут (точное время зависит от температуры, проверка основы ведется «на отлип»). Если температуры нелёгкие, время может возрасти в несколько раз. Бетонные изделия, цемента, поверхности со штукатуркой покрывают краской на 3 слоя.

Сушку финишного покрытия делают не менее 24 часов при температуре +20 градусов, конечное отвердевание встречается во время использования изделий. Возможно делать горячую сушку – вначале выдерживать поверхности при температуре 20 градусов 30 минут, потом увеличивать температуру на 3,5 градуса/минуту, и так на протяжении часа. Если планируется использовать изделия под воздействием масел, бензина, солевых растворов, прочих веществ, следует сделать горячую сушку 15-20 минут при 250-400 градусах. Толщина покрытия которое готово в большинстве случаев составляет 40-50 мкм. Кол-во слоев устанавливается способом нанесения и общей толщиной покрытия. Пускать в работу, транспортировать изделия в результате проведения работ по малярке можно спустя трое суток.

Эмаль КО-8101 имеет определенные отличия в процессе сушки. При температуре +20 градусов сушить покрытия следует всего 2 часа, а не 24 часа, как на случай с другими средствами. Полное отвердевание происходит в ходе эксплуатации изделий при нагревании. Техника горячей сушки делается подобно.

<?php echo do_shortcode(”) ?>

Полезные рекомендации

При покупке эмали КО 8101 можно потребовать у продавца сертификат качества, это и будет являться основной гарантией того, что в руки попала не подделка, а качественный материал, который сможет прослужить в течение 15 лет. Этот срок устанавливается производителями, но практика показывает, что материал может прослужить намного дольше, иногда этот период достигает 25 лет, несмотря даже на условия агрессивной среды и на воздействие ультрафиолетовых лучей.

Используя данный лакокрасочный материал, можно хорошо сэкономить, так как нанесение является довольно экономичным и небольшого количества краски хватает для того, чтобы покрыть большую поверхность, а второе закрашивание позволяет скрыть все недостатки окончательно и усилить защиту.

При использовании материала следует быть осторожным, так как эмаль является легковоспламеняющейся, а значит нельзя ее оставлять возле открытого огня.

Работы желательно проводить при нормальном доступе воздуха или хорошем проветривании в помещении

Не стоит пренебрегать мерами предосторожности, а значит, работу надо проводить в специальных перчатках и если есть необходимость, то использовать средства индивидуальной защиты, особенно это касается аллергиков

Подробнее о термостойкой эмали вы узнаете из следующего видео.

Покраска

Универсальные качества ПФ-115 позволяют красить поверхность при температуре воздуха от 5 до 35 градусов тепла. Для нанесения краски используют кисточки, щетки, валики или краскопульты. Применяется также окрашивание методом погружения.

Металлоконструкции окрашивают не менее чем двумя слоями эмали после предварительного грунтования. Для качественной покраски дерева, кирпича, бетона или штукатурки понадобятся два-три слоя толщиной 18–23 мкм каждый. Разброс по толщине связан с различиями структуры окрашиваемого материала и цвета краски.

После нанесения слоя эмали поверхность должна высохнуть. Высыхание при 20-градусной температуре занимает до 24 часов. Когда нужна более быстрая сушка, допускается применение высоких температур (100–110 градусов).

Подготовка поверхности

Прежде чем наносить эмаль, необходимо провести подготовительные мероприятия, чтобы лакокрасочный слой лег качественно.

Работа выполняется в таком порядке:

1. Удалить с поверхности следы жира, грязь, старый слой краски. Для этого можно использовать стиральный порошок, мыльный или содовый раствор. Деревянные материалы обработать наждачкой. С металлических конструкций удалить следы ржавчины.
2. Тщательно высушить поверхность (особенно если речь идет о штукатурке или бетоне).
3. Если предстоит покраска металла, обработать его обезжиривающим составом и нанести антикоррозийную грунтовку.
4. Если эмалью будет покрываться дерево, нанести олифу, грунтовку «Биотекс» или универсальный лак.
5. Для пористых поверхностей предпочтительнее алкидный грунтовочный состав.

Правила нанесения грунтовки:

1. Разбавить состав растворителем (если это нужно по условиям инструкции).
2. Размешать состав деревянной палочкой.
3. Нанести грунтовку тонким слоем, используя кисточку или валик.
4. Дать поверхности просохнуть.

Меры безопасности

Покраску следует проводить только с использованием средств индивидуальной защиты (очки, перчатки, респиратор). В случае попадания лакокрасочного материала на кожные покровы — промыть пораженный участок теплым мыльным раствором. При проведении работ нужно обеспечить хорошую естественную или искусственную вентиляцию. Вблизи окрашиваемого участка не должно быть источников огня.

Расход эмали

Одно из достоинств ПФ-115 — экономный расход. Конкретные показатели зависят от множества обстоятельств:

1. Способ нанесения. При работе с распылителем лакокрасочный материал расходуется менее экономно по сравнению с использованием кисти.
2. Технология изготовления. ПФ-115 производится не только по ГОСТу, но и по ТУ. В последнем случае расход приблизительно на 50% выше.
3. Степень подготовки основания. Хорошо прогрунтованная поверхность сокращает расход лакокрасочных материалов.
4. Расход на 1м2 зависит даже от цвета эмали. Самый экономичный вариант — черная краска, а самый расточительный — белая. Другие цвета занимают промежуточное положение.
5. Тип окрашиваемого материала. Расход на 1 м2 по металлу будет меньше, чем при покраске дерева, которое впитывает часть ЛКМ.

Расход эмали — от 100 до 180 граммов на квадратный метр одного слоя.

Кремнийорганические эмали КО-174 от 150 руб/кг в наличие! — ООО «Химсервис-Континент»

Руководство к применению

Кремнийорганические эмали КО 174 относятся к универсальным эмалям (возможность использования в качестве фасадного либо антикоррозионного покрытия

). В связи с этим, у него широкий способ применения:

• для антикоррозионной защиты металлоконструкций и других металлических поверхностей.
• для защитно-декоративной отделки пористых строительных поверхностей (шифера, бетонных, железобетонных, кирпичных, оштукатуренных и др.).

Кремнийорганические эмали КО-174 обладают термостойкостью, защищая поверхность от 150-300С, стойкостью к ультрафиолетовым лучам. Кремнийорганическое покрытие на их основе гидрофобно-, морозо- и влагостойко. Покрытие, состоящее из двух слоев эмали сохраняет защитные и декоративные свойства не менее 7-9 лет. Практический срок службы покрытия зависит от подготовки поверхности, условий нанесения, реальных условий эксплуатации.Подготовка поверхности.

Окрашиваемая поверхность предварительно должна быть очищена от механических загрязнений, водорастворимых солей, жиров, масел. Обезжиривание производится ветошью, смоченной сольвентом, ксилолом, толуолом или другими ароматическими растворителями. Поверхность перед окрашиванием должна быть сухой и чистой. Очистка от ржавчины, окалины, остатков старой краски производится ручным или механическим способом до St 3 или дробеструйным (пескоструйным) методом до степени SA2 — SA2,5 по международному стандарту ISO 8501-1:1988. Такая очистка дает требуемую термостойкость и адгезию. В случае, если ранее нанесенное покрытие прочное, без коррозионных повреждений и процент его разрушения менее 20, необходимо использовать частичную обработку (в местах отсутствия покрытия, захватывая прилегающие к ним участки на 15-20 см по периметру). В случае если старое (ранее нанесенное) покрытие имеет толщину более 0,5 мкм или оно разрушилось более чем на 20 % перед окраской такое покрытие должно быть удалено полностью. При необходимости для повышения коррозионной стойкости покрытия, эксплуатирующегося при температуре до 100°С, на металлическую поверхность предварительно наносится грунтовка ГФ-021.Подготовка материала к нанесению Эмали КО 174 выпускаются готовые к употреблению. При необходимости разбавления и доведения до рабочей вязкости используют ксилол, толуол. Степень разбавления эмали до рабочей вязкости (по вискозиметру ВЗ-246 с диаметром сопла 4 мм) 15 с может достигать 30-80%. Перед применением эмаль необходимо тщательно перемешать до полного исчезновения осадка и затем измерить вязкость.Окрашивание Подготовленная к нанесению кремнийорганическая эмаль КО-174 может наноситься краскораспылителем (пневматическое или безвоздушное), валиком, кистью, окунанием. При пульверизации диаметр сопла должен быть 1,8-2,5 мм. Расстояние от сопла краскораспылителя до окрашиваемой поверхности должно составлять 200-300 мм в зависимости от давления воздуха и диаметра сопла. Окраска производится по сухой, обезжиренной поверхности при температуре окружающего воздуха и подложки от -30°С до +40°С. Металлические поверхности окрашиваются в 2-3 перекрестных слоя с промежуточной сушкой между слоями “до отлипа” 0,5-2,0 час в зависимости от температуры окружающего воздуха. Бетонные, асбоцементные, оштукатуренные, цементнопесчаные поверхности окрашиваются в три слоя. При эксплуатации покрытия серебристого цвета в агрессивной среде (минеральное масло, бензин, солевой туман) необходима термозакалка покрытия при температуре 250-300°С в течение 15-20 минут. Толщина высохшего покрытия на поверхностях, эксплуатируемых в атмосферных условиях при повышенной влажности и температурах до 100°С, составляет 50-60 мкм при общем расходе эмали КО-174 200-300 г/м2.Гарантийный срок хранения – 1 год со дня изготовления.

Купить эмаль КО 174 цена

Общие сведения

Краткое описание продукта №174

Продукт №174 будет относиться к группе однокомпонентных составов, которые имеют достаточно высокую устойчивость к ультрафиолетовым лучам. В качестве базы будут выступать кремнийорганические лаки с добавлением растворителей, окрашивающих пигментов и модифицирующих добавок. Покрытие легко наносить и оно характеризуется прекрасным уровнем адгезии с обрабатываемым основанием. При всей прочности застывшая пленка может пропускать сквозь себя пар и воздух, что очень актуально при использовании эмали на фасадах жилого помещения.

Свойства и технические характеристики

Технология создания термоустойчивой эмали регулируется в ТУ, причем в нормативном документе сказано, что конечный продукт должен иметь такие свойства:

• Вязкость (посредством измерения вискозометром) модели ВЗ-246 – не меньше двадцати единиц.
• Устойчивый к воздействию максимальных температур (+150 градусов) – не меньше трех часов.
• Прочность покрытия, которое застыло, на удар (посредством прибора У-1) до сорока единиц.
• Твердость должна составлять не менее 0.3 относительных единиц.
• Эластичность пленки на изгибе должна составлять не меньше 0.1 см.
• Уровень адгезии состава с основанием составляет 2 балла.
• Устойчивость к воздействию воды составляет 2 суток.
• Долевое содержание нелетучих веществ (в зависимости от света) от 35 до 55%.

Данная эмаль представляет собой матовое однородное покрытие, причем время просыхания одного слоя до третьей степени составляет примерно пару часов (при условии, что температура будет +20 градусов). На строительном прилавке есть составы бежевого, белого, яркого желтого, красного, синего, серого, зеленого, серебристого и черного цвета.

Область применения

Еще состав активно применяют для таких сфер:

1. Строительство транспорта – защитное покрытие помогает предотвращать появление коррозии на элементах мостов, эстакад, путепроводов, бетонных и металлических опор, ригелей и прочего.
2. Энергетическая отрасль – покрытие будет защищать металлические фасады и конструкции, а также подвергаются воздействию температуры от -60 до +150 градусов.
3. Металлургия – эмаль применяется для антикоррозийной обработки зданий, а также сооружений производственного предназначения.
4. Химическая промышленность – составы такого типа используют для того, чтобы придавать презентабельный внешний вид сооружения из бетона и металла, которые подвергаются воздействиям агрессивных сред.
5. Гражданское строительство и агропромышленные комплексы – защитный слой кремнийорганической эмали КО-174 применяют для декоративного типа окрашивания, а также антикоррозийной обработки фасадов и емкостей с разным назначением.

Так как такую эмаль в разных цветах можно купить в каждом специализированном магазине, то состав будет пользоваться большой популярностью и для частного строительства. Этому будет способствовать тот факт, что эмаль можно наносить даже в экстремальных условиях – при вариации температур от – 30 до +40 градусов.

Преимущества и общие параметры

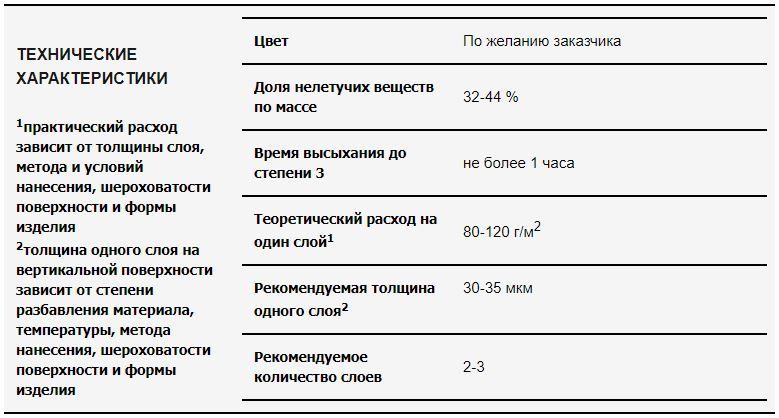

Особенность эмали КО 8101 состоит в том, что данный материал очень устойчив к теплу. Эмаль активно применяют для покраски помещения изнутри, а при высыхании она абсолютно не выделяет никаких вредных веществ.

Если внимательно рассматривать технические характеристики эмали, то можно выделить, следующие преимущества:

• Эмаль не поддается коррозии и является термостойкой, что дает возможность использовать ее для печей и каминов.
• Материал можно применять в качестве гидроизоляции, чтобы снизить поглощение воды.
• Эмаль КО 8101 используется для декоративного оформления, она имеет отличное сцепление с камнем и металлом, при этом сохраняет паровую проницаемость.

• Наносить эмаль Elcon можно в любое время года, даже зимой, при температуре -30°C, она поможет создать качественное антикоррозийное покрытие.
• Перед нанесением этого материала, не требуется обрабатывать поверхность дополнительно грунтовкой.
• Благодаря тому, что эмаль создается в соответствии со всеми нормами по ГОСТу, производитель смело дает гарантию на 15 лет.
• При работе с эмалью, расход ее составляет минимальные затраты.
• Материал даже под воздействием солнечного света не теряет своего внешнего вида.

Основным преимуществом является не только паспорт качества, но и то, что эмаль имеет огромный выбор в цветовой гамме

Важно помнить, что наносить эмаль необходимо с учетом всех рекомендаций и по правилам, иначе существует вероятность, не достичь ожидаемых результатов. Если требуется хранить эмаль КО 8101, то для этого потребуются особенные условия. Сроки хранения могут достигать 12 месяцев

Хранить материал необходимо в темном и прохладном месте

Сроки хранения могут достигать 12 месяцев. Хранить материал необходимо в темном и прохладном месте.

Это интересно: Потолки из пенопласта — преимущества и недостатки

Плюсы и минусы использования

Нанесение кремнийорганических эмалей на поверхность позволяет защитить материал от многих неблагоприятных факторов, сохранив при этом и внешний вид окрашиваемой поверхности. Состав эмали, нанесённый на поверхность, образует защитную плёнку, не разрушающуюся под воздействием как высокой, так и низкой температуры. Некоторые виды эмалей данного типа выдерживают нагрев до +700?С и шестидесятиградусные морозы.

Благодаря входящим в состав компонентам все виды эмалей в той или иной степени обладают устойчивостью к воздействию ультрафиолетовых лучей, что позволяет их применять для окрашивания наружных объектов. Окрашенная поверхность с течением времени не меняет приобретённый оттенок. Широкая цветовая палитра, выпускаемая производителями данных эмалей, позволяет подобрать нужный цвет или оттенок без особого труда.

Поверхность, покрытая кремнийорганической эмалью, способна выдержать практически любое агрессивное воздействие внешней среды, а для металлических конструкций она и вовсе незаменима. Антикоррозийная защита металлической поверхности, обеспеченная слоем эмали, предохраняет конструкцию в течении длительного времени. Срок службы эмали достигает 15 лет.

У любой лакокрасочной продукции, помимо положительных характеристик, присутствуют и отрицательные стороны. Из недостатков можно отметить высокую токсичность при высыхании окрашенной поверхности. Длительный контакт с составами способствует возникновению реакции, схожей с наркотическим опьянением, поэтому при работе с данными составами лучше использовать респиратор, особенно если процесс окрашивания ведётся внутри помещения.

Малярные работы

Для отделки фасадов зданий применяют различные кремнийорганические эмали (например, КО-174, «силал-80»).

Эмаль КО-174 представляет собой суспензию пигментов и наполнителей в кремнийорганическом лаке КО-85, разбавленном растворителем (смесью бутилацетата, ацетона, ксилола и толуола). Твердеет эмаль в результате испарения растворителя. После высыхания образует однородную полуматовую пленку. Цвет высохшей пленки должен соответствовать эталону.

Вязкость эмали по вискозиметру ВЗ-1 (сопло 2,5 мм) при температуре 20°С — 25—40с, содержание сухого остатка — 28% (не менее). Время высыхания при температуре 18—25°С (не более) — 2 ч. Прочность пленки при изгибе по шкале гибкости не более 3 мм; твердость по маятниковому прибору — 0,32 (не менее).

Эмаль обладает хорошей адгезией к бетону, а покрытие из нее — высокой прочностью, водонепроницаемостью и долговечностью и выдерживает более 200 циклов переменных воздействий положительных и отрицательных температур, увлажнения и облучения в климатических камерах. Эмаль изготовляют различных цветов (белого, желтого, кремового, голубого, розового) на химических заводах и доставляют на строительные объекты в готовом к употреблению виде.

Загустевшую эмаль разбавляют разжижителем Р-5 (смесь 30% бутилацетата, 30% ацетона и 40% ксилола) до рабочей вязкости 25—35 с (по ВЗ-1) и тщательно перемешивают.

Перед нанесением эмали фасад очищают от пятен, грязи, пыли, непрочной пленки металлическими щетками, стальным скребком или шпателем, сглаживают недостаточно тщательно офактуренные бетонные поверхности, удаляя с них зерна песка и следы затирки лещадью или торцом сухого бруска из древесины хвойных пород. Затем обдувают сжатым воздухом или обрабатывают пылесосами. Обязательно проверяют влажность бетона, которая не должна превышать 8%.

Наносят эмаль за два-три раза кистями, малярными валиками или краскораспылителями (рис. 97), каждый последующий слой через 1—2 ч после нанесения предыдущего. Для улучшения декоративных свойств на полностью высохшее эмалевое покрытие дают набрызг этой же эмали другого цвета.

Рис. 97. Окраска фасада кремнийорганической эмалью КО-174 краскораспылителем с люльки

На окрашенных поверхностях не допускаются пятна, отлипы, морщины, потеки, пропуски и просвечивание нижележащих слоев эмали.

Эмали токсичны, поэтому их применяют только для наружных работ при температуре ниже 4°С. При длительном воздействии на дыхательные пути эмали оказывают наркотическое действие и раздражают слизистую оболочку, поэтому рабочие должны пройти инструктаж о правилах техники безопасности при работе с эмалями, а технический персонал строительного объекта должен следить за строгим их соблюдением.

Дефекты на поверхности, окрашенной кремнийорганической эмалью, причины их возникновения и способы устранения в основном такие же, как и для перхлорвиниловых окрасок.

Краска «силал-80» представляет собой суспензию пигментов и наполнителей в смеси силиконового и алкидно-стирольного лаков и предназначена для декоративной и защитной отделки наружных элементов зданий, сооружений и конструкций из бетона, кирпича, асбестоцемента и оштукатуренных поверхностей. Может быть использована при отделке новых поверхностей и при ремонте зданий. Ее можно наносить на поверхности, ранее окрашенные перхлорвиниловыми кремнийорганическими красками, импортными составами типа «Фасадекс», «Колофас» и др.

Состав краски (% по массе): лак «силикон 1» (полиметилфенилсилоксан) — 9,26; алкидно-стирольный лак — 20,4; двуокись титана — 20,3; мел — 39,34; модифицированный аэросил — 0,2; диоктилфталат — 1,2; ксилол — 9,3.

Перед окраской бетонные поверхности подготавливают: заделывают трещины, раковины составом, приготовленным по следующему рецепту: краска «силал-80», мел, песок — по 20, акрилатные олигомеры — 10, цемент — 30.

Состав готовят в лопастной мешалке: последовательно загружают краску, акрилатные олигомеры и наполнители; все перемешивают в течение 25—30 мин до получения однородной массы вязкостью 14—16 см (по стандартному конусу).

Краску наносят кистью, валиком и краскораспылителями за два раза. Для первого грунтовочного слоя краску разбавляют ксилолом до вязкости 40—50 с (по ВЗ-4), после высыхания грунтовочного слоя красят составом вязкостью 60—100 с (кистью или валиком) или 50—60с (распылителем).

Характеристика краски «силал-80»: вязкость (по ВЗ-4) при температуре 20°С — не менее 50 с; степень перетира — не более 70 мкм; время высыхания при (20±0,5)°С — не более 20 ч; укрывистость — не более 120—180 г/м2.

Эмаль АК-511 дорожная краска

Эмаль АК-511 (краска АК-511) ГОСТ Р 52575-2006 краска для дорожной разметки. С помощью этой эмали наносят предупредительную разметку бетонных и асфальтовых автомобильных дорог и стоянок. Краской для разметки наносят горизонтальную разметку проезжей части автомобильных дорог.

Применение дорожной эмали АК-511 возможно на асфальтобетонных и цементобетонных автомобильных дорогах общего назначения в соответствии с нормами ГОСТ 23457 и ГОСТ 13508. Расход краски ак 511 на 1м2 от 150 грамм на один слой.

Основа краски АК-511 — это суспензия наполнителей и пигментов в растворе органических растворителей и акрилового сополимера.

эмаль АК-511 и ее технические характеристики по ГОСТ Р 52575-2006

Наименование показателей Требования ГОСТ Р 1. Внешний вид покрытия краски для разметки Однородное, матовое, без посторонних включений. 2. Цвет покрытия краски для разметки Белый, оттенок не нормируется 3. Коэффициент яркости высушенной пленки краски 70-79 4. Плотность г/см³, не менее 1,4-1,6 5. Условная вязкость эмали по вискозиметру типа ВЗ-246 (или ВЗ-4) с диаметром сопла 4 мм при температуре (20±0,5)ºС, с., 40-119 6. Массовая доля нелетучих веществ, % 70-79 7. Степень перетира, мкм, не более 50-100 8. Время высыхания пленки при температуре (20±2)ºС и толщине «мокрого» слоя 300±30 мкм, до степени 3, не более, мин 30 9. Стойкость покрытия к статическому воздействию при температуре (20±2)ºС, ч, не менее: — воды 48ч.; — 10% раствора гидроксида натрия 48 10. Стойкость покрытия к статическому воздействию при температуре (0±2)ºС, ч, не менее: — насыщенного водного раствора NaCl 48; — 3% раствора NaCl 48 10. Адгезия, баллы Не более 3

В состав АК-511 входят рецептурные растворители весом не более 5% от массы. В состав эмали также могут входить световозвращающиеся стеклошариковые фракции размером от 100 до 800 мкм и массой не более 30% от общей массы эмали.

Допустимый расход стеклошариков при нанесении световозвращающей разметки составляет от 200 до 250 грамм на квадратный метр. Общий расход краски ак 511 на дорожную разметку составит до 500 грамм вместе с шариками

При температуре 20 градусов время высыхания эмали до 2 степени составляет не более 30 минут.

Рекомендации по применению эмали АК-511

Эмаль АК-511 перед нанесением необходимо разбавлять растворителем. Сертификат на краску ак 511 выдается обязательно. В нем-показатели белизны, времени высыхания и других норм.

ДОРОЖНУЮКупить дорожную краску можно сразу в комплекте с разбавителем, для того, чтобы придать раствору необходимую рабочую вязкость, указанную в технической документации. Согласно ГОСТ Р 52575-2006 АК-511 комплектуется рецептурным растворителем.

После добавления растворителя смесь нужно тщательно перемешать в течение минимум 10 минут. Желательно наносить разметку на сухое дорожное покрытие, очищенное от пыли и грязи.

Рекомендуемый температурный режим нанесения составляет от плюс 5 до плюс 30 градусов при относительной влажности воздуха, не превышающей 85%. Нанесение разметки осуществляется специальной дорожной техникой методом воздушного распыления. В отдельных случаях применимо использование валика и кисти. Световозвращающие стеклошарики распределяются уже поверх уложенной несколькими слоями эмали под давлением в течение 5 секунд с момента распыления эмали. При отсутствии специального оборудования допустимо предварительное подмешивание световозвращающих стеклошариков непосредственно в раствор эмали. При соблюдении данных рекомендаций средний срок службы покрытия равен одному году.

Безопасность эмали АК-511

Эмаль АК-511 является — это токсичный лкм. При проведении работ с дорожной краской АК требуется применение индивидуальных средств защиты, резиновых перчаток. Нельзя проводить распыление эмали вблизи источников открытого огня.

Хранение эмали АК-511

Эмаль АК-511 обладает гарантийным сроком хранения в не вскрытой заводской упаковке минимум 6 месяцев со дня производства. Если срок гарантии истек, то эмаль нужно проверить на соответствующие требования стандартов. При положительном прохождении тестов она может быть использована для дорожной разметки.

Обратитесь к нашим специалистам, если у вас остались какие-либо вопросы, 59-99-08, 59-99-04.

Присылайте запрос с сайта уточнить на АК-511 цену

Если знаете сколько килограмм требуется купить краски отправьте форму быстрого заказа внизу этой страницы

Эмаль марки КО-811

Краска КО-811 входит в группу кремнийорганических лакокрасочных материалов. Она готовится на основе раствора кремнийорганического лака и различных пигментов – цвет выбирается в зависимости от запрашиваемой окраски материала. Производятся два типа эмали – КО-811, КО-811К. Первый указанный материал по оттенкам бывает:

• черный,
• красный,
• зеленый.

КО-811К обогащен стабилизирующими добавками и производится в более обширной цветовой гамме. Это – белый, красный, синий, оливковый, коричневый, голубой, стальной, желтый цвета.

У эмалей есть общее свойство – назначение обоих состоит в защите от коррозии стальных, алюминиевых, титановых изделий, которые работают при температуре до +400 градусов. Также покрытия из данных материалов могут применяться в суровом климате – они выдерживают температуры до -60 градусов.

Описание

Эмали под маркой КО-811 отличаются высокой маслостойкостью, бензостойкостью, влагостойкостью, переносят перепады атмосферных условий. Наиболее часто их применяют для окрашивания теплосетей, печей, нефтепроводов. Средства подойдут для нанесения на любые металлические изделия, подвергающиеся агрессивному внешнему воздействию. При необходимости, можно использовать их для покрытия железобетонных, бетонных, асбестоцементных конструкций.

Характеристики

После высыхания КО-811 образует гладкую пленку без посторонних включений, оспин, морщин, кратеров. Основные технические характеристики таковы:

Показатель	Эмаль КО-811	Эмаль КО-811К
Условная вязкость по вискозиметру ВЗ-4 при температуре +20 градусов	12-20 с	13-20 с
Доля сухого осадка (нелетучих веществ)	30-45 %, в зависимости от цвета	49-55 %, в зависимости от цвета
Период сушки при +20 градусах		2 часа
Период сушки при +150 градусах		2 часа
Период сушки при +200 градусах	2 часа
Эластичность покрытия на изгиб	3 мм	3 мм
Твердость слоя по прибору М-3	0,5 у.е.	0,5 у.е.
Термостойкость при температуре +440 градусов	5 часов	5 часов
Водостойкость при температуре +20 градусов	24 часа	24 часа

Расход на 1 кв. м обоих средств на 2 слоя – 100 г/м, каждый слой в толщину составляет 40-50 мкм.

Нанесение

До нанесения материала нужно очистить поверхность от грязи, жира, пыли, солей, прочих загрязнителей и остатков старых покрытий. После этого производится обезжиривание при помощи сольвента, ацетона. Ржавчину удаляют наждачкой или пескоструйными машинами. Если изделия не предполагается применять при температуре более +100 градусов, допустимо обрабатывать только преобразователем ржавчины.

Перед нанесением материал разводят ксилолом, толуолом. В белую эмаль КО-811К можно доливать до 70 % растворителя, остальные разводят на 30-40 %. Чтобы пузыри воздуха исчезли, краске после вымешивания дают постоять 10 минут. Для КО-811К соединяют полуфабрикат со стабилизатором 100:6, используют готовый продукт в течение суток.

Методы нанесения – пневмораспыление, безвоздушное распыление. Сопло не более 2,5 мм, температура на рабочем месте – 30… +40 градусов. Эмаль наносят в 2-3 слоя, дают каждому высохнуть 2 часа.

При эксплуатации оборудования произойдет окончательное отвердевание материала. Если предполагается применение изделий в агрессивной химической среде, требуется предварительное закаливание при +250 градусах 20 минут.

Отличия эмалей 811 и 811К

Основное различие состоит в том, что КО-811 – готовый однокомпонентный материал, а КО-811К – двухкомпонентное средство из полуфабрикатов эмали и стабилизатора. Для эксплуатации нужно самостоятельно сделать смесь этих компонентов. Свойства эмалей практически одинаковые, разница есть лишь в массе нелетучих веществ. Также у КО-811К более богатая цветовая палитра.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Эмали КО-811 и КО-811К должны выпускаться в соответствии с требованиями настоящего стандарта по рецептуре и технологическому регламенту, утвержденным в установленном порядке. Коды ОКП эмалей указаны в справочном приложении 2.

(Измененная редакция, Изм. № 1).

1.2. Эмали должны выпускаться следующих цветов: КО-811 – красного, черного, зеленого; КО-811К – белого, красного, желтого, голубого, синего, стального, коричневого, светло-коричневого, оливкового.

1.3. Эмаль КО-811К поставляют комплектно в виде двух компонентов: полуфабриката эмали и стабилизатора МФСН-В (раствор полиметилфенилсилазобороксана в толуоле).

На 100 частей полуфабриката эмали берут шесть частей (по массе) стабилизатора для белой эмали и семь частей для эмали других цветов.

Смешивание полуфабриката эмали и стабилизатора производится непосредственно перед применением.

Приготовленная эмаль должна быть использована в течение 24 ч с момента смешения.

1.4. Разбавление эмалей до рабочей вязкости производят растворителем Р-5А по ГОСТ 7827-74.

Степень разбавления эмали КО-811 – 30-40 %, эмали КО-811К белой – 70-80 %, остальных цветов – 40-50 %.

(Измененная редакция, Изм. № 2).

1.5. Эмали КО-811 и КО-811К должны соответствовать требованиям и нормам, указанным в табл. 1.

Таблица 1

Наименование показателя	Норма для эмали	Метод испытания
КО-811	КО-811К
1 Внешний вид пленки эмали	Однородная, без морщин, оспин и посторонних включений	По п. 3.3
2. Цвет	Оттенок не нормируется	По п. 3.3
3 Условная вязкость при температуре (20,0±0,5) °С, с: по вискозиметру типа ВЗ-246 (или ВЗ-4) с диаметром сопла 4 мм			По ГОСТ 8420-74
эмали	12-20
полуфабриката эмали		13-20
по вискозиметру типа BЗ-246 с диаметром сопла 2 мм, с	Не нормируется
4. Массовая доля нелетучих веществ, %, в эмали:			По ГОСТ 17537-72 и п. 3.4 настоящего стандарта
красной	30-35
зеленой и черной	39-45	–
в полуфабрикате эмали:
белой	–	49-55
стальной	–	48-54
остальных цветов	–	46-54
5. Время высыхания эмали, ч, не более:			По ГОСТ 19007-73
до степени 3 при температуре (20±2) °С	–	2
до степени 5 при температуре (150±2) °С	–	2
при температуре (200±2) °С	2
6. Эластичность пленки эмали при изгибе, мм, не более	3	3	По ГОСТ 6806-73
7. Твердость пленки эмали по маятниковому прибору М-3, условные единицы, не менее	0,5	0,5	По ГОСТ 5233-89
8. Термостойкость пленки эмали, при температуре (440±10) °С, ч, не менее	5	5	По п. 3.6
9. Стойкость пленки эмали к статическому воздействию воды при температуре (20±2) °С, ч, не менее	24	24	По ГОСТ 9.403-80, разд. 2 и п. 3.7 настоящего стандарта
10. Стойкость пленки эмали к статическому воздействию бензина при температуре (20±2) °С, ч, не менее	2	3	По ГОСТ 9.403-80, разд. 2 и п. 3.8 настоящего стандарта

Примечания:

1. Допускается увеличение нормы условной вязкости при хранении, если при разбавлении эмали растворителем Р-5А до рабочей вязкости в количестве, указанном в п. 1.4, эмали отвечают техническим требованиям настоящего стандарта.

2. Показатель «условная вязкость» по вискозиметру типа ВЗ-246 с диаметром сопла 2 мм не нормируется до 01.01.93. Определение обязательно.

(Измененная редакция, Изм. № 1, 2).
