Как выставить бесконтактное зажигание на ВАЗ

Выставление угла опережения

Если с распределителем зажигания ВАЗ 2105 проводились ремонтные работы либо устройство подвергалось замене, после его установки на автомобиль требуется регулировка. Сделать это можно разными способами, которые зависят от условий и имеющегося в распоряжении инструмента. Прежде чем начать процесс регулировки нужно знать, что цилиндры мотора работают в следующем порядке: 1–3-4–2, считая от шкива коленчатого вала.

Контролькой

Для этого способа потребуются следующие инструменты и приспособления:

• контрольная лампа на 12 В с двумя проводками;
• ключ на 13 и 38 для прокручивания коленвала.

Регулировка производится на заглушённом моторе и состоит из таких шагов:

1. Демонтируем крышку с распределителя зажигания.

2. Вращаем коленвал до того момента, когда метка на шкиве совпадёт со средней риской на передней части двигателя.

3. Ключом на 13 ослабляем крепление трамблёра.

4. Один провод от лампы соединяем с массой, другой — подключаем к цепи низкого напряжения в распределителе.
5. Включаем зажигание, повернув ключ в замке, и вращаем устройство вправо-влево, добиваясь индикации лампочки. Когда она загорится, фиксируем трамблёр соответствующим крепежом.

Видео: установка зажигания по контрольной лампочке

По слуху

Наиболее простой и доступный вариант выставления зажигания — на слух. Этот способ особенно незаменим в полевых условиях. Регулировка состоит из следующих действий:

1. Запускаем мотор.
2. Слегка отворачиваем крепление трамблёра, удерживая устройство от прокручивания рукой.

3. Пробуем повернуть распределитель в одну из сторон.

4. Находим такое положение, при котором двигатель работает с максимальными оборотами.
5. Немного проворачиваем трамблёр по часовой стрелке.
6. Зажимаем крепление механизма.

Видео: установка зажигания «Жигулей» на слух

По искре

Последовательность действий при выставлении угла опережения по искре состоит из таких шагов:

1. Устанавливаем коленвал по меткам, как и в п.2 при регулировке с помощью лампочки, при этом бегунок распределителя должен быть направлен в сторону первого цилиндра. Если он смотрит на четвёртый цилиндр, то нужно провернуть коленвал ещё.

2. Из крышки трамблёра вынимаем центральный кабель и располагаем контакт возле массы.
3. Ослабляем крепление распределителя, включаем зажигание и проворачиваем механизм до тех пор, пока между ВВ проводом и массой не проскочит искра.
4. Двигаем понемногу трамблёр против часовой стрелки и находим положение, при котором искра не будет появляться, после чего закрепляем распределитель.

По стробоскопу

Наиболее точно выставить угол опережения зажигания на «пятёрке» можно при помощи стробоскопа. Техника выполнения регулировки состоит из следующих шагов:

1. Слегка отворачиваем крепёж трамблёра.
2. Минусовой контакт прибора соединяем с массой, плюс подключаем на низковольтную часть катушки зажигания, а зажим стробоскопа закрепляем на кабель первого цилиндра.
3. Заводим двигатель и включаем прибор, наставив его на шкив коленчатого вала. При таких действиях будет заметна метка.
4. Проворачиваем трамблёр и добиваемся совпадения метки от стробоскопа и риски на двигателе.
5. Контролируем обороты мотора, которые должны составлять 800–900 об/мин.
6. Фиксируем регулируемый механизм.

Видео: установка угла опережения по стробоскопу

Исправность каждого из элементов системы зажигания оказывает непосредственное воздействие на функционирования двигателя

Поэтому их проверке периодически следует уделять внимание. Если же в работе мотора возникли сбои, нужно уметь отыскать причину возникшей неисправности и устранить её

Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы.

Общая информация о марке

Отечественные автомобили марки 2106 изготавливались с целью эксплуатации на дорогах, оснащенных усовершенствованным покрытием в не зависимости от погодных условий. Машины комплектуются четырехдверным цельнометаллическим кузовом типа седан.

Авто оснащаются карбюраторными бензиновыми двигателями, четырехступенчатыми или пятиступенчатыми коробками передач. Присутствует независимая пружинная передняя подвеска; задняя подвеска является зависимой пружинной. Тормозная система автомобиля двухконтурная, имеются дисковые тормоза на передних колесах.

Задние оснащены барабанными. Машины семейства ВАЗ 2106 комплектовались радиальными бескамерными шинами. Рулевая колонка имеет противоугонное устройство, которое встроено в зажигательный замок.

Модификационный ряд семейства ВАЗ 2106 включает:

• ВАЗ 2106, 21065-00 – оснащались двигателем модели 2106;
• 21061, 21065-01 – комплектовались мотором модели 2103;
• 21063 – имелся двигатель от 21011.
• Автомобиль марки 21065 — вариант «люкс» данного семейства. Он имеет следующие отличия от модели 2106: комплектуются пятиступенчатой коробкой передач и главной передачей с передаточным числом 3,9. Часть автомобилей оснащались карбюратором типа «Солекс» и бесконтактной системой зажигания. Электрооборудование автомобиля дополнено электрообогреваемым задним стеклом, галогеновыми фарами и противотуманным задним фонарем. Кузов видоизменен: обновлена обивка и подголовники сидений; машина дополнена бамперами модели 2105. Запчасти для представленных транспортных средств есть везде. Помимо этого, своеобразной «новинкой» является электроусилитель руля, так сказать, веяния 21 века дают о себя знать. Благодаря этому, техническое обслуживание автомобиля и его ремонт не являются большой проблемой.

Проверка и настройка угла опережения

Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.

Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:

• при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
• определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
• подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.

Справка. Наиболее часто опытными водителями применяется второй способ, поскольку он даёт положительный результат без всяких приборов. Распределитель зажигания поворачивается, пока не будет найдено положение наиболее стабильной работы двигателя. Вот почему использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5—10° и определяется индивидуально в каждом авто опытным путём.

По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.

Совет. Стук пальцев нередко прослушивается, когда вы заливаете топливо с низким октановым числом. Тогда надо уменьшать угол опережения, чтобы детонация (она и вызывает стук) не разрушала поршневую группу. Применяя качественное горючее, угол следует увеличивать, дабы улучшить динамические характеристики ВАЗ 2107.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

1. Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

2. Если свеча не дает искру, ее нужно заменить на новую; проверить ее можно и при помощи специального прибора, который можно купить в автомагазине. Стоит он недорого, это более быстрый и безопасный способ.
3. Если свеча исправна, но искры все равно нет, придется воспользоваться мультиметром, при помощи которого можно проверить проводку скутера, найти обрыв или неисправный элемент.
4. Проверить нужно также и генератор. Он является важным элементом, без которого скутер не будет работать. Потребуется измерить сопротивление: для этого нужно отключить катушку зажигания от проводки, затем замерить сопротивление между массой и генератором. Обычно это черный провод, имеющий красную полосу. Если сопротивление в норме, оно будет порядка 80-150 Ом. При неисправности прибора сопротивление будет значительно меньше или будет отсутствовать вовсе.
5. После этого нужно замерить сопротивление, которое выдает катушка. Для этого мультиметр подключают к ее выводам. Один из выводов присоединяется к магнитопроводу. При отсутствии сопротивления диагностируется неисправность катушки. Если оно есть, но слабое, стоит проверить проводку или место, где катушка присоединяется к ней.
6. Если все исправно, но искры все равно нет, потребуется проверить проводку: для этого нужно выбрать две точки, к которым будет присоединен мультиметр. Одной из точек должен быть коммутатор или катушка зажигания, второй – колодка генератора. Провода могут быть либо оборваны, либо между ними возможно замыкание. При полной исправности цепи проверяют блок зажигания. Он выходит из строя редко, поэтому им занимаются в последнюю очередь, когда более вероятные причины неисправности исключены.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

• Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
• Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
• Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.

• Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

• Если, проверив все узлы, вы убедились, что они в порядке, можно проверить систему зажигания указанным выше способом и переходить к ее настройке, если все в порядке с технической частью.

ВВ провода

Высоковольтные провода (ВВ провода) системы зажигания предназначены для передачи импульсов высокого напряжения с катушки зажигания на свечи. Конструктивно такой кабель представляет собой металлический центральный проводник, покрытый слоем изоляции из ПВХ, резины либо полиэтилена, а также специальным слоем, повышающим стойкость провода к химическим воздействиям (топливо, масло). Сегодня большое распространение получили силиконовые ВВ провода, которые характеризуются высокой эластичностью при низких температурах. Такие кабели отлично работают в сырую погоду и не перегреваются.

Свечные провода обеспечивают соединение катушки зажигания, трамблёра и свечей

Неисправности

Возникновение неполадок со свечными проводами проявляется в виде нестабильной работы силового агрегата:

• проблемный пуск мотора, особенно в сырую погоду;
• перебои в работе силовой установки на средних и высоких оборотах;
• при повреждении центрального проводника мотор глохнет;
• мощность снижается;
• расход топлива увеличивается.

Проблемы с ВВ проводами возникают в основном по причине старения. Со временем изоляционный слой покрывается мелкими трещинками, что обусловлено температурными перепадами в подкапотном пространстве. В результате через повреждённые участки появляется утечка тока: искра пробивает на массу и электроэнергии не хватает для нормального искрообразования. При скоплении на поверхности проводов и защитных колпачков грязи, увеличивается поверхностная проводимость изоляции, что приводит к появлению утечки тока. Кроме этого, утечка возможна и при окислении контактов кабеля, когда нарушается герметичность защитного колпачка, например, при его повреждении.

Одной из неисправностей высоковольтных проводов является обрыв

Как проверить

Прежде чем приступить к более детальной диагностике ВВ проводов, нужно осмотреть их на предмет повреждений, таких как трещины, переломы, надрывы защитных колпачков и т. п. После этого можно прибегнуть к одному из следующих способов:

1. Использовать заведомо исправный кабель. Для этого поочерёдно отключаем ВВ провода, заменяя их запасным. Если стабильная работа мотора возобновится, то это укажет на повреждённый элемент.
2. Дождаться тёмного времени суток. Когда наступит темнота, открываем капот и запускаем двигатель. В случае пробоя кабеля на неисправном элементе будет отчётливо заметна искра.
3. Задействовать дополнительный провод. Для этого используем изолированный отрезок кабеля, зачистив оба конца. Один из них замыкаем на массу, вторым проводим по свечному проводу, особенно в местах изгибов и колпачков. Если высоковольтный кабель пробивает, то на проблемном участке между дополнительным проводом возникнет искра.
4. Диагностика мультиметром. При помощи прибора определяем сопротивление кабелей, выбрав режим омметра. Отключив провода от катушки зажигания и трамблёра, замеряем поочерёдно сопротивление. У исправного провода показания должны составить около 5 кОм. При обрыве центральной жилы значения будут отсутствовать.

Видео: диагностика высоковольтных проводов

Какие поставить

Выбор ВВ проводов — мероприятие ответственное, поскольку они напрямую влияют на работоспособность силовой установки, а высокая цена далеко не всегда является показателем качества. Лучше всего предпочтение отдавать свечным проводам с медной центральной жилой. Сопротивление должно быть около 4 кОм. Провода с нулевым сопротивлением приводят к быстрому выгоранию центрального электрода свечи и её преждевременному выходу из строя

Внимание при выборе стоит обращать на таких производителей:

• BERU;
• NGK;
• PARTS-MALL;
• AMD;
• Bremi;
• Tesla Technics.

Сегодня предлагается большой выбор свечных проводов, но предпочтение лучше отдавать известным производителям

Схема катушки зажигания ВАЗ 2106

Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, наполненный специальным маслом, с магнитопроводом разомкнутого типа. Принципиальная схема системы зажигания расположена ниже:

где: 1 – генератор; 2 – замок зажигания; 3 – трамблер; 4 – кулачок трамблера; 5 – свечи; 6 – катушка зажигания; 7 – АКБ.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Проверка катушки зажигания:

1. На начальном этапе необходимо узнать, как «приходит» ток на катушку зажигания, для чего: включаем зажигание и делаем мультиметром замер напряжения при включенном зажигании на контакте Б+ изделия и массы, который должен составлять 12 В. Если напряжение отсутствует, то причина – в замке зажигания.
2. Чтобы завести «движок» в аварийном режиме, необходимо положительный провод с АКБ соединяют с креплением Б+ «бобины». Если же ток «приходит» на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров (обмоток) изделия.
3. Для произведения измерений значений резистентности обмотки первичного типа «крокодильчики» мультиметра подсоединяют к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения замеров 3-4 Ом.
4. Для произведения измерений значений резистентности обмотки вторичного типа «крокодильчики» мультиметра подсоединяют следующим образом: первый – к основному выходному контакту катушки, а второй – к контакту сбоку, при этом измеритель должен выдавать значения замеров 7-9 кОм.

При рабочей катушке зажигания ВАЗ 2106, цена которой является допустимой для многих автолюбителей, причина, в основном, кроется в прерывателе-распределителе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

• Пассатижи
• Два вида отверток
• Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
• Ключи на 8 и на 10
• Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

• Снимаем с аккумулятора клемму «на минус»
• Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
• Выкручиваем свечи
• В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

Снимаем провод высокого напряжения с катушки и крышку распределителя

Обратите внимание, в каком положении находится бегунок. Чтобы лучше запомнить, лучше сделать отметку с помощью мела.
Снимаем с трамблера провода и вакуумную трубку

Отворачиваем гайки крепления и вынимаем распределитель.
Снимаем провода с контактов катушки, отмечая при этом где должны подключаться жилы реле замка и тахометра.
Вынимаем катушку.

Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

Процесс установки электронного зажигания на Ваз 2106:

• Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
• Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
• Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.
• Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.
• Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.
• Соедините вакуумной трубкой штуцер распределителя с карбюратором.

Скачет значение опережения зажигания и двигатель троит

Термин «угол опережения зажигания» современный автовладелец, да и механик, слышит не так уж часто. А опережение зажигания, несмотря на это, по-прежнему есть и играет важную роль в работе двигателя. Какую именно — разбираемся ниже с помощью Motordata OBD и знаний об устройстве двигателей внутреннего сгорания. Для начала проговорим процесс работы двигателя. На такте сжатия, когда поршень подходит к верхней мертвой точке (ВМТ), свеча зажигания формирует искру, от которой воспламеняется топливовоздушная смесь. Смесь, однако, сгорает не моментально, а относительно медленно, поэтому если воспламенить ее непосредственно в ВМТ, основное давление газов будет достигнуто, когда поршень уйдет уже довольно далеко вниз. При этом от сгорания заряда смеси будет получено очень немного полезной работы.

А вот если поджечь смесь немного заранее, то можно сделать это так, чтобы к ВМТ газы создали максимальное давление и с максимальным усилием направили поршень вниз. В этом случае полезная работа будет максимальной.

Возможна и обратная ситуация, когда воспламенение произойдет слишком рано. В этом случае давление газов при сгорании смеси разовьется еще до подхода поршня к ВМТ. Тогда тоже не выйдет получить от двигателя полную мощность.

Временной промежуток между достижением ВМТ и воспламенением называется опережением зажигания. Измеряется он, однако, не в единицах времени, а в градусах угла поворота коленчатого вала, поэтому и сам параметр называется «угол опережения зажигания» (или УОЗ).

Современные технологии позволили нам «заглянуть» внутрь камеры сгорания прямо во время работы двигателя, и теперь любой может собственными глазами увидеть опережение зажигания. Если попытаться зафиксировать это картинкой, то это будет выглядеть примерно так:

Красным выделено положение поршня в момент воспламенения, а синим — положение ВМТ. В динамике это можно увидеть на видео внизу.

На любом бензиновом двигателе угол опережения зажигания должен быть правильно выставлен. На самых первых автомобилях опережение зажигания выставлялось водителем прямо во время движения — для этого на руле был отдельный рычажок, наряду с рычагом акселератора. В документации тех лет особо подчеркивался этот аспект водительского мастерства — правильно выбрать режим работы двигателя. В некоторых документах (например, на автомобили Buick периода 1910-1920 годов) использовался термин «чувство лошади».

Времена показали, что водителю и без того хватает забот, поэтому со временем это бремя с него сняли. Если переместиться в советский автопром семидесятых годов, мы увидим, что опережение зажигания регулировалось уже механиком, с помощью поворота трамблера (прерывателя-распределителя) на определенный угол. В то время умение выбрать УОЗ уже не было обязательным для водителя, однако хорошим тоном считалось, когда автовладелец сам умел настроить этот угол правильно, а также снять, почистить, собрать, поставить и настроить карбюратор. Тем не менее, уже тогда в составе системы зажигания был механический и/или вакуумный корректор, сдвигающий УОЗ в зависимости от нагрузки на двигатель (фактически — от разрежения в задроссельном пространстве или от оборотов двигателя).

Совершим еще один скачок во времени. В наши дни управление УОЗ полностью отдано электронному блоку управления (ЭБУ) двигателем. На него не может влиять ни водитель, ни механик — автопроизводители не дают штатных средств управлять этим параметром. От этого, однако, данный параметр не стал менее важен для работы двигателя. А значит, и при диагностике нужно понимать, что означает этот параметр и как им управляет ЭБУ.

УОЗ является одним из параметров, влияющих на экологичность выхлопа, поэтому он обязательно присутствует в наборе параметров, выдаваемых по стандартному протоколу OBD/EOBD. Зачастую его выдача выглядит очень упрощенной, так как ЭБУ нередко вычисляет его отдельно для каждого цилиндра, но и существущего параметра часто достаточно, чтобы оценить работу двигателя. Тем более ее достаточно, чтобы оценить зависимости.

Подключимся к автомобилю Opel Astra H (он выбран, потому что есть под рукой, а не из каких-то глубоких соображений) и посмотрим, как выглядит зависимость УОЗ от оборотов двигателя:

Установка электронного зажигания ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Бесконтактное электронное зажигание на автомобилях ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 решает очень много проблем. Сегодня мы поговорим о том, как установить бесконтактное электронное зажигание на автомобиль ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107.

Преимущества электронного зажигания

— надежность электронного зажигания ;

— удобная эксплуатация электронного зажигания ;

— улучшение пуска двигателя зимой.

Преимущества электронного зажигания полностью обоснованы. И существует только один шаг, который надо преодолеть, купить электронное зажигание. Да, загвоздка именно в этом, так как придется выложить не малые деньги на покупку электронного зажигания.

Установка бесконтактного зажигания Ваз 2107, 2106

Чтобы установить БСЗ своими руками, потребуются следующие инструменты:

• Отвертки (плоские и крестовые);
• Ключи рожковые на 8, 10, 13 мм;
• Пассатижи (плоскогубцы);
• Свечной ключ;
• Дрель или шуруповерт с диаметром сверла 3-3,5 мм. Придется просверлить два отверстия в кузове, чтобы закрепить коммутатор.
• Спецключ для вращения коленвала ДВС или обычным рожковым на 30 мм.

Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.

1. Просверлить и прикрепить коммутатор рядом с катушкой. Но, не надо ставить под бачки с жидкостью.
2. Снять крышку нового трамблера и надеть прокладку.
3. Установить в посадочное место для трамблера так, чтобы подвижный контакт был напротив начерченной метки на клапанной крышке. Сразу до упора гайку не затягиваем.
4. Установить новую катушку, где стояла старая. К клеммам бобины надо подсоединить провода от реле замка зажигания, тахометра, коммутатора. Провод от электронного блока под номером 1 подсоединяется к клемме катушки с обозначением «К», провод от 4-го контакта соединяем с клеммой катушки с обозначением «Б».
5. Проверить зазоры свечей (должно быть 0,8-0,9 мм) и вкрутить по местам.
6. Защелкнуть крышку трамблера и подсоединить высоковольтные провода (центральный от катушки и 4 провода на свечи). Провода к свечам подсоединяем строго по соответствию обозначениям.
7. Подсоединить вакуумный шланчик.

После установки в правильной последовательности, запускаем мотор и начинаем настраивать зажигание. Если после установки нового электронного бесконтактного зажигания двигатель не заводится, следует проверить правильность подключения проводов катушки и высоковольтных на свечи. Если провода в норме, то не совмещены метки.

Сработала блокировка

Множество современных машин еще с завода комплектуются специальными механизмами, с помощью которых замочек и руль заблокирован, что сделано для защиты от угона и несанкционированного доступа. Если механизм все же сработает, ключ не будет полноценно проворачиваться, и запускать тем самым процесс включения двигателя.

Попробуйте найти оптимальное положение баранки, при котором ваша колонка и непосредственно сам замок разблокируется. Чтобы добиться желаемого результата, вставляйте в замок ключик и начинайте вращать руками руль в разных противоположных направлениях. Одновременно с выполнением этих действий предпринимайте попытки завести силовой агрегат. Если нужно положение удастся найти, ключ в итоге провернется и стартер активируется. Если же механизм блокировки сломан, он заел, решить проблему своими силами может не получиться.

Ситуация довольно распространенная. И выход из нее обычно есть. Придется потратить время и нервы.

Хочу напомнить, что причин, почему машина не заводится, довольно много. Но если вы наглядно видите, что ключ не проворачивается, ищите причины, вызывающие подобные симптомы.

Преимущества установки электронного зажигания

Увеличивается мощность, которую может отдать двигатель. Его работа становится практически идеальной (при условии, что выставлен правильно момент). Насчет лошадок, которые запряглись дополнительно, вам расскажет только замер, который провести не каждый сможет.

Зато после установки бесконтактного зажигания на ВАЗ 2101 ощущается «прилив сил» у мотора, он работает устойчиво и, как может показаться, намного мощнее становится. Но самое главное – вы начинаете экономить. Расход уменьшается за счет того, что бензин, поступающий в цилиндры, сгорает практически полностью (благодаря точному времени пробоя искры).

Не нужно часто проводить регулировки – это факт, который отрицать нельзя. На контактном распределителе зажигания вам постоянно приходится следить за состоянием одного главного элемента. Речь идет о контактной группе, которая выдает импульс на катушку зажигания.

В электронной системе ее обязанности легли на коммутатор и датчик Холла. Последний реагирует на металл – вокруг него вращается железная «юбка» с прорезями. Когда металлическая часть проходит возле датчика, на его сигнальном выводе появляется импульс. Он усиливается при помощи коммутатора. Чтобы глубоко не лезть в теорию, остановимся только лишь на сути.

Вот только эффективность от этой замены окажется маленькой. Если контактные катушки выдают 20-25 кВ, то бесконтактные порядка 30-35. А что такое катушка? Это простой повышающий трансформатор, на вход которого подается 12 Вольт, а с выхода снимается несколько десятков тысяч Вольт. Следовательно, разное число витков будет в обмотках этого трансформатора.

• Нет необходимости в обслуживании контактной группы (чистка, регулировка зазора).
• Повышенная надежность за счет отсутствия контактной группы, подверженной износу.
• Стабильное равномерное распределение искры по цилиндрам независимо от режима и условий работы двигателя.
• Увеличение ресурса распределителя за счет устранения вибрации и биения оси при воздействии кулачков на контакты.
• Экономия топлива, увеличение мощности и снижение вредных выбросов за счет более полного сгорания топлива в цилиндрах.
• Надежный запуск двигателя при пониженной температуре за счет стабильного напряжения на свечах при низком напряжении аккумулятора и на малых оборотах.

Свечи для электронного зажигания

При установке БСЗ на автомобиль модели ВАЗ 2106 желательно подобрать и поставить свечи, оптимально подходящие для электронного зажигания. Наряду с российскими запчастями допускается применение импортных аналогов от известных брендов:

• рекомендуемые производителем оригинальные свечи — А17ДВР (М);
• NGK — BCPR6ES-9, BPR6ES-9;
• Bosch — FR7DCU, WR7DC;
• Brisk — DR15YC, LR15YC;
• Beru — 14FR-7DU, 14R-7DU.

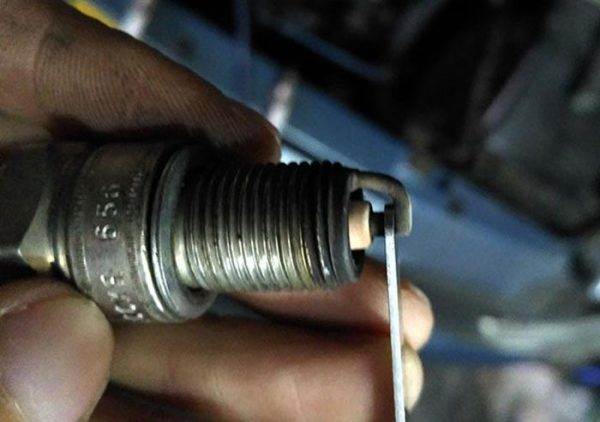

Перед вкручиванием свечей проверьте зазоры между электродами плоским щупом

Зазор между рабочими электродами свечи выставляется в пределах 0,8—0,9 мм с помощью плоского щупа. Превышение либо уменьшение рекомендуемого просвета ведёт к падению мощности двигателя и увеличению расхода бензина.

Установка системы бесконтактного искрообразования заметно улучшает эксплуатационные характеристики карбюраторных «Жигулей», оборудованных задним приводом. Ненадёжные, вечно подгорающие контакты доставляли массу хлопот владельцам «шестёрок». В самые неподходящие моменты прерыватель приходилось зачищать, пачкая руки. Первое электронное зажигание появилось на переднеприводных моделях «восьмого» семейства, а затем перекочевало на ВАЗ 2101–2107.

Бесконтактный датчик-прерыватель для иномарок

Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:

• Индукционный датчик-прерыватель.
• Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
• Инструкция по монтажу и схема подключения.

По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:

• Снимаем крышку трамблера и бегунок.
• Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
• Устанавливаем БДП и выводим его провода через отверстие в корпусе.
• Надеваем на ось ротора триггерное кольцо.

• Возвращаем на место бегунок и крышку трамблера.
• Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.

Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства. Несомненными достоинствами БДП являются:

Несомненными достоинствами БДП являются:

• Невысокая стоимость.
• Простота установки.
• Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.

Регулировка как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

1. Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие и крутим шкив коленвала. Если на палец начнёт давить воздух, значит, вы попали на такт сжатия. В этот момент ставьте распределитель так, чтоб бегунок смотрел на первый цилиндр.
2. Ловите момент зажигания. Для этого к свече зажигания подведите центральный провод с катушки и замкните на массу. Трамблёр поворачивайте против движения бегунка, пока искра на свече не проскочит. Эта точка должна находиться в зоне взаимодействия бегунка с первым цилиндром.
3. Выставляете момент зажигания окончательно: на прогретой машине на второй передаче дайте резко газ в пол. Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.
