Как отрегулировать сцепление МАЗ

Конструктивные особенности

Сцепление этой модели обычно устанавливается на тяжелую мощную технику.

ЯМЗ 238 – это сухое двухдисковое сцепление фрикционного типа цилиндрические пружины у механизма имеют периферическое расположение.

Мощность двигателя и собственно конструктивные особенности механизма очень часто приводят к тому, что неправильно настроенное сцепление запросто может выйти из строя. Дабы избежать поломки, необходимо с периодичностью как минимум раз в полгода проводить диагностику и регулировку сцепления ЯМЗ 238.

Необходимое техобслуживание сцепления

Каждый раз, приступая к ТО сцепления необходимо придерживаться строгой последовательности, дабы не упустить ничего важного и вовремя заметить неполадку:

1. Первым делом следует проверить и в случае необходимости отрегулировать свободный ход муфты, отвечающей за включение сцепления (зазор должен составлять 3,2–4 мм).
2. Далее, необходимо проверить механизм на отсутствие ведения. (проверка производится при заведенном двигателе на первой передаче и с выключенным сцеплением).

В случае если выяснить, что значение далеки от предельной нормы – выход один, регулировка трансмиссии ЯМЗ 238.

Как прокачать

Прокачка ПГУ на МАЗе производится следующим образом:

1. Изготовить самодельный нагнетательный прибор из пластиковой бутылки емкостью 0,5-1,0 л. В крышке и донной части сверлятся отверстия, в которые затем устанавливаются ниппели от бескамерных шин.
2. Из детали, смонтированной в донце емкости, требуется удалить золотниковый клапан.
3. Заполнить бутылку свежей тормозной жидкостью на 60-70%. При заливке следует закрыть отверстие в клапане.
4. Соединить емкость шлангом со штуцером, установленным на усилителе. Для подключения используется клапан без золотника. Перед установкой магистрали требуется снять защитный элемент и ослабить штуцер, повернув на 1-2 оборота.
5. Подать сжатый воздух в бутылку через клапан, установленный в крышке. Источником газа может служить компрессор с пистолетом для подкачки шин. Установленный на узле манометр позволяет контролировать давление в емкости, которое должно находиться в пределах 3-4 кгс/см².
6. Под воздействием давления воздуха жидкость поступает в полости усилителя и вытесняет имеющийся внутри воздух.
7. Процедура продолжается до момента исчезновения пузырьков воздуха в расширительном бачке.
8. После заполнения магистралей необходимо закрутить штуцер и довести уровень жидкости в бачке до требуемого значения. Нормальным считается уровень, расположенный на 10-15 мм ниже кромки заливной горловины.

Допускается обратная методика прокачки, когда жидкость подается под давлением в бачок. Заливка продолжается до момента прекращения выхода пузырьков газа из штуцера (предварительно открученного на 1-2 оборота). После заправки клапан затягивается и закрывается сверху защитным резиновым элементом.

Читать дальше: Наклейки на приборную панель ваз 2107

После прокачки сцепления ПГУ рекомендуется проверить состояние штоков, которые не должны иметь деформации. Дополнительно проверяется положение датчика износа тормозных накладок, стержень которого не должен выступать за пределы корпуса пневматического цилиндра более чем на 23 мм.

После этого требуется проверить работу усилителя на грузовике с работающим двигателем. При наличии давления в пневматической системе автомобиля необходимо утопить педаль до упора и проконтролировать легкость переключения скоростей. Передачи должны переключаться легко и без постороннего шума. При установке коробки с делителем требуется проверить работу привода узла. В случае некорректного функционирования необходимо отрегулировать положение управляющего кронштейна.

Как и в любом другом автомобиле, на котором используется похожее устройство, главная задача ПГУ МАЗ сцепления, это облегчение жизни водителю, а если конкретней, то пневмогидравлический усилитель делает так, что водителю приходится тратить меньше усилий при выжимании педали сцепления. И для большегрузных автомобилей подобное облегчение очень кстати .

Рассмотрим на примере , устройство ПГУ МАЗ 4370 сцепления и других моделей МАЗ . Принцип работы выглядит следующим образом – нажатие педали вызывает повышение давления на гидравлический поршень, и такое же давление испытывает поршень следящего устройства. Как только это происходит, включается автоматика следящего устройства и меняет уровень давления в силовом пневматическом цилиндре. Крепится само устройство на фланце картера.

Вариантов усилителей достаточно много, но если говорить конкретно по минским грузовикам, то большинство из них объединяет одна не слишком приятная особенность – часто так случается, что в процессе эксплуатации из ПГУ начинает подтекать жидкость. Естественно, что первая приходящая мысль — это может быть признаком поломки, случившейся из-за перегрузок, причем серьезной.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

Но шутки в сторону, тем более что вытекание жидкости из пневмогидравлического усилителя симптом серьезный. На самом деле все не так трагично, дело в том, что это может быть свидетельством не поломки, а всего лишь неправильной регулировки. «Всего лишь», потому что ремонт ПГУ МАЗ сцепления, не сложен и при определенных навыках не займет много времени .

Если это расстояние меньше 50 мм, то это означает, что в работе плунжер штока будет выходить до упора, тем самым, открывая выход жидкости. Все что требуется, это переставить рычаг на один шлиц ближе к усилителю. Если же расстояние больше, то причина подтекания в другом, и лучше провести более детальную проверку в автосервисе. Впрочем, повторимся, но чаще всего регулировки будет предостаточно.

Механизм гашения крутильных колебаний и отбора мощности

Силовые агрегаты могут комплектоваться механизмом гашения крутильных колебаний и отбора мощности (рис. 3), предназначенным для гашения резонансных крутильных колебаний и предохранения систем трансмиссии от разрушения.

Механизм установлен на маховике двигателя и состоит из прижимного фланца 1, ведомого диска 2 с фрикционными накладками и механизмом гашения крутильных колебаний, пакетов тарельчатых пружин 5 и ступенчатых болтов 6.

Ведомый диск 2 постоянно поджат к маховику 3 через фланец 1 пакетами тарельчатых пружин 5, собранных на ступенчатых болтах 6.

Ступенчатые болты ввернуты в маховик до упора. При установке ступенчатых болтов на их резьбовую часть наносится герметик УГ-6 ТУ 6-01-1285-84, затяжка производится с усилием 49-59 Нм (5-6 кгсм).

Количество пакетов тарельчатых пружин и болтов подобрано так, что созданный ими момент трения позволяет передавать крутящий момент с маховика на вал отбора мощности до 1700 Нм (170 кгсм).

При нагрузке ведомого диска крутящим моментом более 1700 Нм (170 кгсм) усилия пружин недостаточно для удержания ведомого диска и он проворачивается относительно маховика и тем самым предохраняет дальнейшую кинематическую связь от разрушения.

В процессе эксплуатации механизм технического обслуживания не требует.

Возможные в процессе эксплуатации неисправности ведомого диска аналогичны неисправностям ведомого диска сцепления.

Преждевременная пробуксовка ведомого диска устраняется установкой дополнительных пакетов тарельчатых пружин совместно с болтом и дальнейшей проверкой момента трения в следующем порядке:

1. Застопорить маховик двигателя.

2. Нагрузить ведомый диск механизма моментом менее

1700 Нм (170 кгсм). диск не должен проворачиваться относительно маховика.

3. Нагрузить ведомый диск механизма моментом 1700… 1900 Нм (170… 190 кгсм). Диск должен проворачиваться относительно маховика.

Как регулировать двухдисковое сцепление автомобиля МАЗ

Строение и функции сцепленияНеисправности, причины и действияРегулировка сцепления и привода

Двухдисковое сцепление МАЗ – это элемент трансмиссии. При правильном его функционировании машина ведет себя спокойно.

Однако в случае возникновения поломки, либо прочих неисправностей появляются сбои в работе МАЗа.

Для того чтобы грузовик исправно работал, требуется регулярно проводить регулировку сцепления. О том, как это сделать пойдет речь далее.

Строение и функции сцепления

Двухдисковое сцепление на грузовике МАЗ представляет собой сложный механизм. Он состоит из множества деталей. Если повредится хотя бы одна из них, то требуется срочный ремонт.

В МАЗе этот механизм трансмиссии сухой. Он устроен по фрикционному типу. Цилиндрические пружины занимают место по периферии. Агрегатируется сцепление в литом чугунном картере генератора МАЗ ЯМЗ 236.

Функция агрегата заключается в краткосрочном разделении вала ДВС с КПП. Кроме того он играет роль равномерного соединителя мотора МАЗ и коробки в момент старта грузовика с места, а также при последующей смене ступеней передач.

Совет! Требуется понимать правильность калибровки устройства. Помимо этого, следует систематически контролировать степень фиксации картера сцепления с картером диска. Требуемая степень затяжения – 8-10 кГм.

Принципы действия

Суть функционирования элемента трансмиссии заключается в следующем:

• нажимные пружины отталкиваются одной частью в футляр узла, а второй в нажимную пластину. Все это осуществляется с помощью теплоизоляционных шайб;
• нажимная пластина отправляет действие на ведомые пластины. При этом эти диски смещаются в сторону футляра.

Если механизм был в покое, то цилиндрические отжимные пружины заполняют все требуемые зазоры, которые появляются между всеми запчастями узла.

В процессе эксплуатации устройства фрикционные накладки пластин изнашиваются. Их изначальные параметры и свойства ухудшаются, а значит, необходима своевременная замена.

Неисправности, причины и действия

Если возникли проблемы с работой сцепления МАЗ, то требуется знать причины, прежде чем принимать какие-либо действия для их устранения.

Вероятные поломки, причины и пути решения приведены в таблице.

Неисправность	Причина	Действие
Пробуксовываение	Люфт муфты деактивации уменьшился либо отсутствует	Калибровка промдиска, а после настройка люфта
Изношенные сальники	Замена поврежденных запчастей, после калибровка устройства
Накладки пропитаны маслом или сожжены
Нет полного хода	Оценка верности калибровки и настройки педали
Деформация нажимного диска	Замена поврежденной детали
Нарушенное смещение средней нажимной пластины	Восстановления пространства между пластиной и винтами
Большое пространство между подшипником и упорным кольцом	Настройка люфта выключения
Слабый возврат педали или полный отказ	Малое пространство между гайкой тяги и задней пробкой поршня	Калибровка по мануалу
Поломка резиноармированного поршня	Замена детали
Слабое натяжение пружины
Заклинивание рычагов из-за коррозии / грязи / нарушения геометрии детали	Смазать / прочистить / выровнять
Застопорился клапан в цилиндре усилителя	Убрать загрязнение и смазать деталь

Но это не единственные вероятные поломки двухдискового сцепления МАЗ. Неисправности могут возникать из-за повреждений пневматических усилителей и ПГУ МАЗа сцепления. В основном подобное возникает из-за протечки рабочего вещества либо воздуха.

Основное решение проблемы заключается в обновление поврежденных элементов.

Регулировка сцепления и привода

Правильный уход за грузовиком МАЗ предполагает регулярную калибровку сцепления и привода. Однако проводить это следует только в том случае, если водитель обладает должными навыками и умениями. В остальном настройку следует доверить профессионалам.

Как заменить

Замена сцепления выполняется в несколько этапов:

• демонтаж;
• разбор;
• сборка;
• установка.

Как снять

Для того чтобы демонтировать механизм сцепного устройства, необходимо выполнить следующие действия:

1. Установить транспортное средство на специальную платформу или смотровую яму.
2. Демонтировать аккумуляторную батарею.
3. Снять воздушный фильтрующий элемент.
4. Убрать брызговики мотора, которые находятся в нижней и боковой части отсека силового агрегата.
5. Демонтировать поперечину переднего подвесного механизма.
6. Убрать привод передних ведущих колес.
7. Слить масляную жидкость.
8. Отсоединить датчик скорости при помощи отвертки.
9. Снять выключатель заднего хода.
10. Убрать держатель моторного жгута.
11. Открутить крепежные болты и снять картер стартера.
12. Отсоединить от кронштейна коробки передач опоры двигателя.
13. Сдвинуть сцепление назад.
14. Демонтировать первичный вал механизма.
15. Открутить крепежные болты с кожуха сцепного механизма. Болты отворачивают по очереди, в 2-3 приема.
16. Демонтировать нажимной диск вместе с кожухом.

Сборка

Этапы сборки механизма сцепления:

1. Собрать ведомый диск. Для этого необходимо прикрепить к пластичному пружинному устройству фрикционные накладки.
2. Собрать нажимной диск. Нужно смазать ролики специальной жидкостью, заложить их в отверстие оттяжных рукояток, вставить рычаг в паз, который находится на диске нажимного типа, установить палец. Присоединить к рычагам опорные вилки и зашплинтовать.
3. Собрать нажимной диск с кожухом. Это необходимо делать под прессом, который сможет сжать пружины и вкрутить болты в опорные вилки. Под пресс кладут диск ведомого типа, сверху — нажимной диск. На специальные выступы устанавливают теплоизолирующие шайбы и сами пружинные механизмы. Прижимают кожух при помощи пресса и закручивают крепежные болты.
4. Установка дисков в картер сцепного механизма.

Порядок действий во время установки сцепления:

1. Установить диск ведомого типа так, чтобы удлиненный конец ступицы был направлен в сторону маховика.
2. Установить ведущий дисковый элемент со штоками.
3. Установить второй ведомый диск, у которого удлиненный конец ступицы будет направлен в сторону коробки передач.
4. Установить нажимной диск.
5. Присоединить к конструкции разрезанные регулировочные кольца.
6. Установить упорные планки, закрепить их при помощи кожуха.
7. Установить механизм сцепления на маховик, проверить зазор между упорными кольцами и шайбами, включив механизм сцепления.

Как поставить диски

Многих водителей интересует, как устанавливается диск сцепления на МАЗе.

Для того чтобы поставить диски сцепления, необходимо:

1. Отсоединить карданный вал.
2. Демонтировать с колес тормозной барабан и колодки.
3. При помощи гаечного ключа открутить крепежные элементы с полуосей и вытянуть их.
4. Открутить винты, регулирующие положение фланца карданного вала и редуктора.
5. Отключить контакты проводов датчика, который отвечает за включение фар заднего хода.
6. При помощи гаечного ключа на 12 открутить крепежные винты с защитного кожуха механизма сцепления.
7. Демонтировать кожух.
8. При помощи небольшого лома отодвинуть корпус коробки передач от силового агрегата.
9. Убрать корзину с маховика.
10. Зафиксировать маховик.
11. Снять поврежденные дисковые элементы и заменить их на новые. Ведомый диск сцепления должен быть направлен в сторону КПП, а нажимной ставится так, чтобы ступица была направлена в сторону мотора.
12. Собрать сцепной механизм, выполнив все действия в обратном порядке.

Сборка и регулировка сцепления

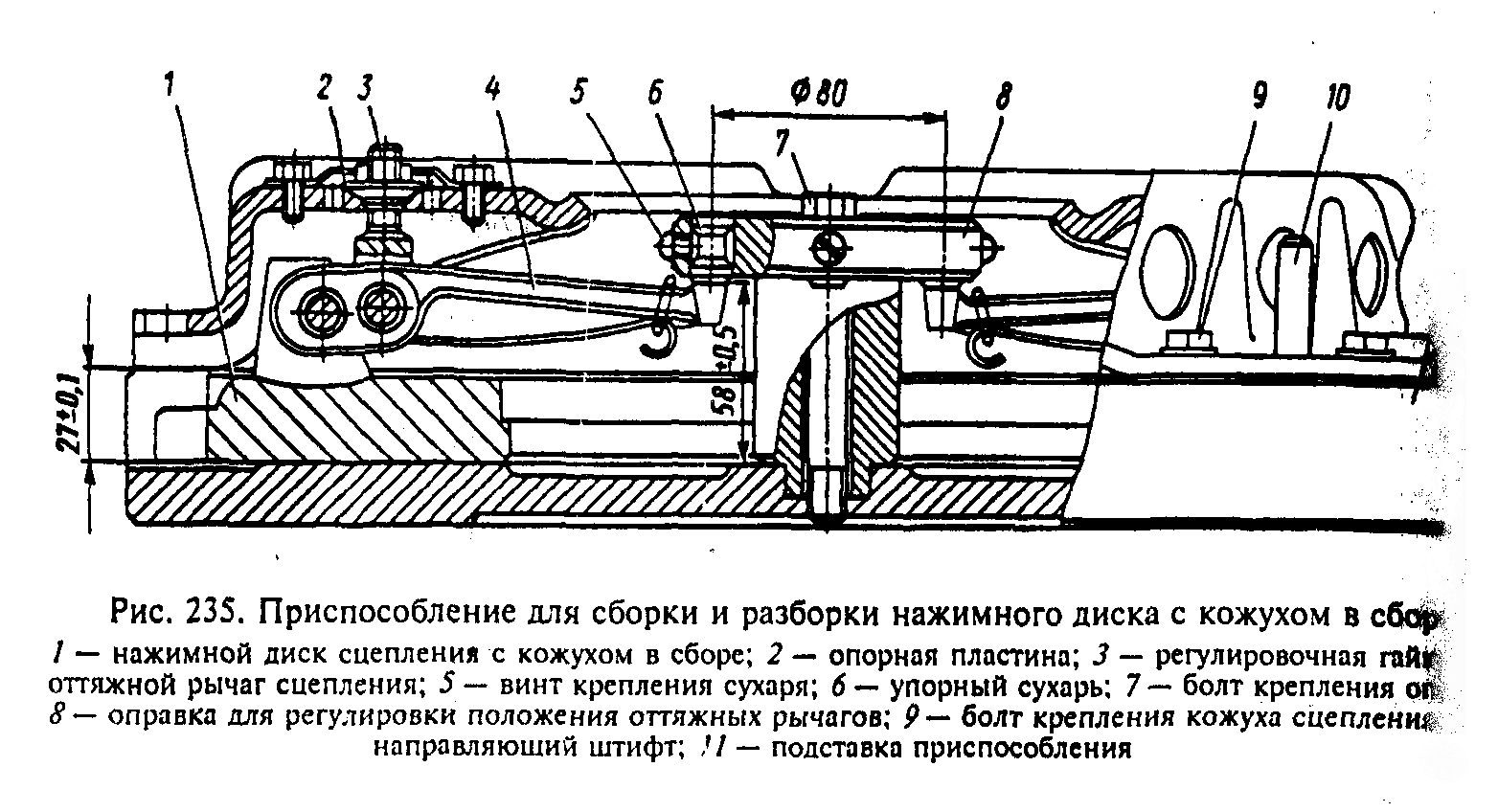

Сборку нажимного комплекта следует производить в приспособлении, показанном на рис. 235 и под ручным прессом. Приспособление состоит из подставки, имеющей установочный размер от привалочной плоскости кожуха сцепления до плоскости нажимного диска 27 ±0,1 мм. В центре подставки болтом 7 крепится оправка 8 для регулировки контрольного размера нажимного комплекта Б (см. рис. 33), равного 64±0,5 мм. В оправке расположены четыре плавающих упорных сухаря 6 (см. рис. 235).

При установке нажимного комплекта в приспособление сухари упираются в лапки оттяжных рычагов 4 и в зависимости от их положения выступают или утопают относительно поверхности оправки. Длина оправки выбрана таким образом, чтобы при установке ее на оттяжные рычаги нажимного комплекта с правильно отрегулированным контрольным размером сухари располагались заподлицо с поверхностью оправки. В контрольный размер 64±0,5 мм нажимного комплекта сцепления входит еще толщина упорного кольца оттяжных рычагов, которая составляет 6±0,1 мм, а так как нажимной комплект регулируется в приспособлении без упорного кольца, то он должен быть отрегулирован на размер, уменьшенный на эту величину, т. е. на 58±0,5 мм.

Сборку и регулировку производят в следующей последовательности:

• на подставку 11 приспособления кладут рабочей поверхностью вниз нажимной диск, зафиксировав его четырьмя шипами в пазах подставки;
• в оттяжные рычаги 4 вставляют игольчатый подшипник (по 20 иголок в каждое отверстие). Иголки укладывают на смазке ЦИАТИМ-201 или соответствующей ей другой пластичной смазке;

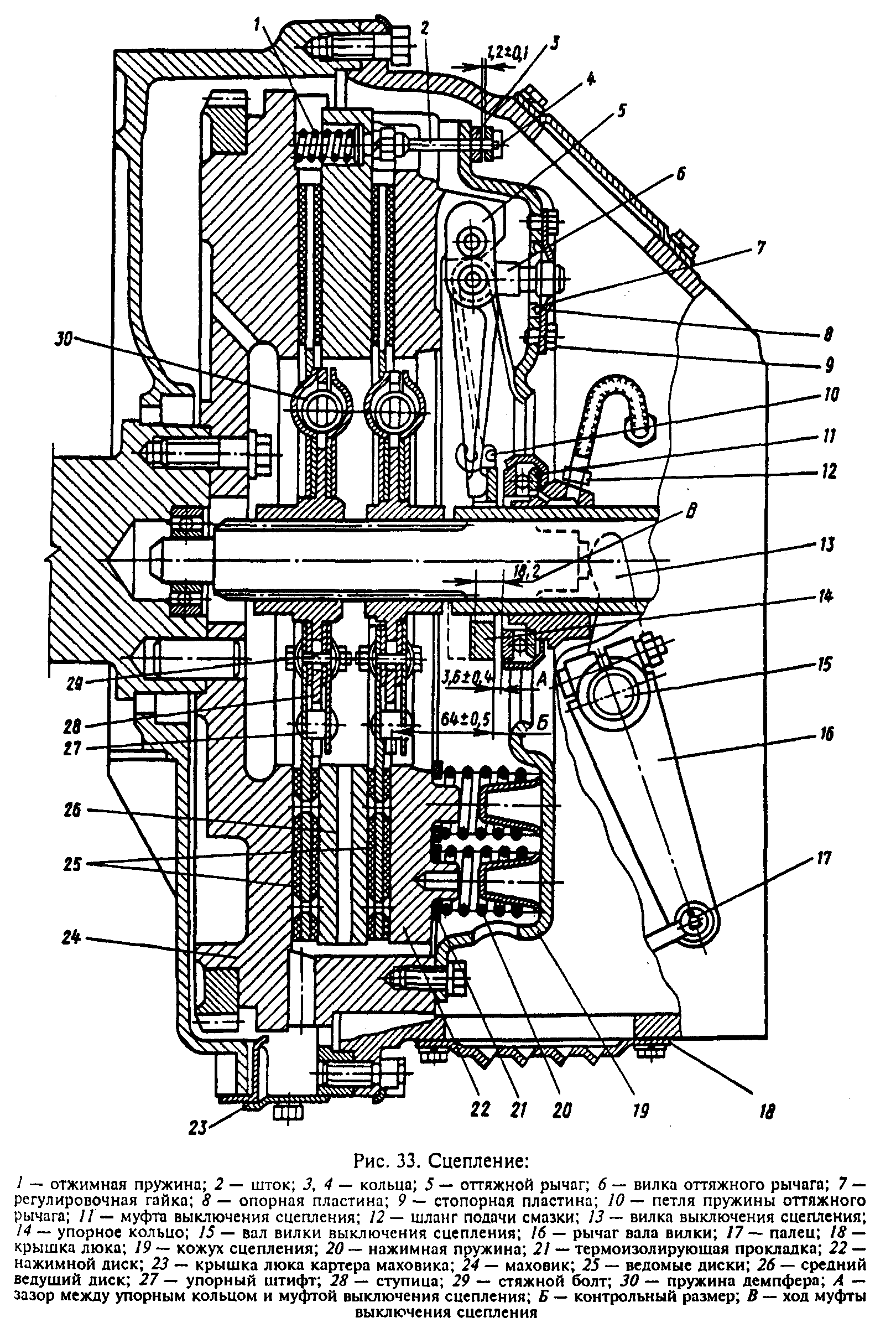

• на оттяжные рычаги устанавливают вилки 6 (см. рис. 33);
• вставляют оси вилок;
• устанавливают подсобранные рычаги в пазы проушин нажимного диска;
• вставляют оси рычагов;
• надевают на оси вилок пружины упорного кольца;
• закрепляют оси рычагов и вилок специальными замковыми шайбами, прогнув середину перемычки фартука;
• на концы пружин упорного кольца 14 надевают четыре петли 10;
• ставят на бобышки нажимного диска нажимные пружины 20, предварительно положив под них шайбы с термоизолирующими прокладками 21.

При использовании нажимного диска, проточенного по рабочей поверхности на 1 мм, под каждую нажимную пружину 20 (со стороны направляющих стаканчиков кожуха) для сохранения нажимного усилия сцепления кладут стальную шайбу толщиной 1 мм.

Далее нужно поставить кожух 19 сцепления на направляющие штифты приспособления. Все направляющие стаканчики кожуха должны войти в нажимные пружины, а резьбовые хвостовики вилок оттяжных рычагов в отверстия кожуха. Используя пресс, необходимо поджать кожух привалочной поверхностью к приспособлению и закрепить болтами, после чего освободить его из-под пресса. На резьбовые хвостовики вилок навернуть регулировочные гайки 3, установить оправку для регулировки положения оттяжных рычагов 4 и закрепить ее болтом 7 (см. рис. 235) После этого регулировочными гайками 3 регулируют положение оттяжных рычагов 4 так, чтобы они все одновременно касались упорных сухарей 16 оправки 8, которые должны находиться заподлицо с ее верхней поверхностью. Этим самым при установке упорного кольца обеспечивается контрольный размер между рабочими поверхностями нажимного диска и упорного кольца.

На регулировочные гайки 3 кладут пластины 2, затем стопорные планки и опорные пластины вилок рычагов, после чего завертывают все восемь стопорных болтов. После затяжки болтов вилки оттяжных рычагов не должны иметь осевого люфта. Болты контрятся отгибкой усов стопорных планок. Установив на оттяжные рычаги упорное кольцо, закрепляют его петлями так, чтобы оно одновременно касалось опорных поверхностей всех четырех рычагов.

Биение торца упорного кольца относительно рабочей поверхности нажимного диска не должно превышать 0,4 мм на радиусе 45 мм. Повышенное биение указанных поверхностей может привести к выходу из строя фрикционных накладок ведомого диска сцепления и прижогам рабочих поверхностей маховика и нажимного диска.

Регулировка сцепления МАЗ

В прошлых статьях мы рассматривали вопрос ремонта сцепления МАЗ и его устройства.

Сегодня мы предлагаем несколько полезных советов, которые помогут вам сделать регулировку сцепления МАЗ.

Также мы расскажем, как прокачать сцепление на МАЗ.

Инструкция по регулировке сцепления МАЗ

Сцепление грузового автомобиля представляет собой двухдисковое устройство фрикционного типа, которое устанавливается в картере грузовика.

  функция – разъединение коленвала мотора грузовика от коробки передач. Также сцепление при переключении передач плавно соединяет элементы (КПП и коленвал двигателя).   Однако со временем механизмы изнашиваются.

Поэтому делается регулировка сцепления МАЗ. Для этого советуем купить:

• Накидные и рожковые ключи;
• Штангенциркуль и линейку.

Итак, регулировка сцепления МАЗ делается следующим образом. Сначала необходимо обеспечить максимально правильный зазор между поверхностями механизма. Для этого отрегулируем величину отхода такого элемента как ведущий диск

Обратите внимание зазор между регулировочной гайкой и торцом крышки корпуса клапана. Советуем также их отрегулировать

Регулировка двухдискового сцепления МАЗ требует терпения. Поэтому продолжаем дальше. Приступаем к демонтажу картера маховика и крышки его люка. Все это необходимо для варьирования величины отхода среднего диска (ведущего). Регулировка сцепления МАЗ на данном этапе делается так:

1. Включаем сцепление;
2. Устанавливаем рычаг КПП на нейтралку;
3. Поворачиваем маховик двигателя;
4. Отворачиваем контргайки винтов;
5. Вворачиваем до упора 4 винта в средний ведущий диск.

Регулировка двухдискового сцепления МАЗ все еще не закончена.

Далее продолжаем вращать маховик, предварительно отвернув винты на 1 оборот. После зафиксируем данные элементы контргайками.

Есть один момент – регулировка двухдискового сцепления МАЗ требует постоянного удержания инструментом винта. Таким образом отрегулированный зазор не сможет сбиться.   Продолжаем регулировку.

Регулировка двухдискового сцепления МАЗ включает работу именно с этим нюансом.   Для регулировки зазора ослабляем контргайку регулировочной гайки. После фиксации необходимого зазора (3,3-3,7 мм), затягиваем крепеж. Все, регулировка двухдискового сцепления МАЗ сделана.

Как прокачать сцепление на МАЗ?

Регулировка двухдискового сцепления МАЗ не занимает особо много времени. Однако с прокачкой сцепления иногда возникают проблемы.

Прежде чем думать о том, как прокачать сцепление на МАЗ, советуем убедиться в необходимости данной процедуры. Одна из главных причин того, что нужно прокачивать ПГУ – плохое включение передач. То есть в этом случае, сцепление включается не совсем полностью, так как в гидролинию автомобиля попал воздух. Поэтому знать, как прокачать сцепление на МАЗ, необходимо всем автовладельцам.

В помощь вам – небольшая инструкция.

Перед прокачкой сцепления МАЗ постепенно заполняем бачок гидропривода жидкостью до уровня одного, полтора сантиметра (1-1,5 см).

Важно очистить от загрязнений клапан выпуска цилиндра. Снимаем защитный колпачок с его головки

Надеваем на элемент резиновый шланг. Обычно он есть в принадлежностях МАЗ.

Как прокачать сцепление на МАЗ? Просто! Главное – желание и время. Поэтому делаем процесс прокачки далее.   Постепенно опускаем свободный конец шланга в жидкость гидропривода. Подчеркну, что ее нужно обязательно налить до середины в литровую емкость. Только после этого легонько начинаем нажимать на педаль сцепления автомобиля. Между нажатием – 1-2 сек интервала. Нажимаем примерно 4 раза.

Советы о том, как прокачать сцепление на МАЗ, совершенно бессмысленны, если вы не уловите суть процесса. Можно сколько угодно нажимать на педаль, но … не добиться желаемого эффекта.

Поэтому при 1 нажатии удерживаем педаль утопленной. Одновременно нужно отвернуть клапан выпуска воздуха примерно на ½ оборота. Таим образом, при 2,3 и 4 нажатии педали давление через шланг выгонит часть жидкости и, естественно, воздух. Если вы не видите в жидкости пузырьков – прекращаем нажимать педаль.

В данной статье мы рассказали вам, как прокачать сцепление на МАЗ доходчиво и понятно. И напоследок кое-что подчеркнем.

Во время прокачки крайне важно следить за уровнем жидкости в бачке. Если видите снижение более чем на 2/3 – доливаем жидкость. . Если регулировка двухдискового сцепления МАЗ и его прокачка завершены – обязательно доливаем жидкость до 1 -1,5 см от верхнего края

Если регулировка двухдискового сцепления МАЗ и его прокачка завершены – обязательно доливаем жидкость до 1 -1,5 см от верхнего края.

Инструкция по установке ПГУ WABCO

В процессе работы сервисные станции достаточно часто сталкиваются с течью жидкости из ПГУ на автомобилях МАЗ при полном выходе штока ПГУ из корпуса. Зачастую это не является неисправностью, а всего лишь следствие неверной регулировки привода. В прилагаемом файле – копия схемы из руководства по эксплуатации МАЗа. Весь смысл регулировки – определение рабочего хода штока ПГУ. Для этого необходимо оттянуть шток ПГУ от рычага, отвести его в сторону и дать возможность полностью выйти из корпуса. Затем повернуть рукой рычаг сцепления в рабочем направлении (т.е. от ПГУ) чтобы выбрать все зазоры в приводе, потом замерить расстояние от конца штока до поверхности рычага сцепления, на которой расположена цековка под шток ПГУ. Если размер более 50 мм, ПГУ будет работать в нормальном диапазоне, а если менее, то необходимо снять рычаг с поворотного вала и установить на один шлиц ближе к корпусу ПГУ. Если эта операция выполнена, то есть полная гарантия что плунжер ПГУ не будет выходить до упора и открывать проход жидкости между кромкой уплотнения и поверхностью фаски на торце. 1.1. Установка При замене ПГУ сцепления, а также при его первичной установке необходимо предусмотреть соблюдение ряда мероприятий: — для гидравлической части использовать трубопроводы и шланги с внутренним диаметром не менее 8 мм. — после установки ПГУ на кронштейн максимальный перекос по вылету штока в исходном состоянии не должен превышать 3” (±1,5). 2. Прокачка Прокачать гидравлическую часть привода можно только одним из следующих способов: — давлением воздуха около 5-6 кгс/см2, подаваемым через специальный адаптер в бачок главного цилиндра сцепления. Процесс прокачки считается завершенным, после того как через открытый клапан прокачки усилителя сцепления пойдет тормозная жидкость без пузырьков воздуха. — давлением жидкости около 3 кгс/см2, подаваемым через клапан прокачки усилителя сцепления. Процесс прокачки считается завершенным, после того как тормозная жидкость в бачке главного цилиндра сцепления пойдет без пузырьков воздуха. — прокачка вакуумным способом с помощью специальной установки RAPID CHARGE (Франция), заключающаяся в предварительном процессе создании вакуума в гидравлической части привода сцепления с последующим заполнением системы тормозной жидкостью под давлением 3 кгс/см2.

если была замена ПГУ на новый, прокачка с помощью педали привода сцепления, с созданием переменного усилия в гидравлической части привода не допускается, поскольку при данном способе прокачки не происходит заполнение пространства перед клапаном управления усилителя и привод будет работать с запозданием. Проверка после установки:

1. После завершения прокачки померить максимальный ход штока пневмогидравлического усилителя, который должен быть не менее 14 мм (для сцеплений ГАЗ, ПАЗ) и не менее 18 мм (для сцепления ЯМЗ). 2. Померить давление, создаваемое в гидравлическом цилиндре ПГУ или произвести замер объема вытесненной жидкости при однократном нажатии на педаль сцепления, отвернув клапан прокачки, которое должно составлять 7-8 см3. При подаче давления воздуха не менее 7 кгс/см2 на вход усилителя, давление жидкости должно быть не менее 4 кгс/см2. 3. После прокачки гидравлической части усилителя максимальный перекос по вылету штока во время нажатия на педаль сцепления не должен превышать ±1.50 от исходного состояния. 4. Для усилителей, оснащенных механическим датчиком износа накладок диска сцепления необходимо убедиться в том, что наконечник датчика не выступает из корпуса пневматического цилиндра усилителя, при необходимости, его нужно утопить до касания в защитный чехол. По мере износа накладок ведомого диска сцепления датчик «выходит» из корпуса пневматического цилиндра и, по нанесенной на датчике разметке, потребитель определяет степень суммарного износа накладок.

источник

Как заменить

Замена сцепления выполняется в несколько этапов:

Как снять

Для того чтобы демонтировать механизм сцепного устройства, необходимо выполнить следующие действия:

1. Установить транспортное средство на специальную платформу или смотровую яму.
2. Демонтировать аккумуляторную батарею.
3. Снять воздушный фильтрующий элемент.
4. Убрать брызговики мотора, которые находятся в нижней и боковой части отсека силового агрегата.
5. Демонтировать поперечину переднего подвесного механизма.
6. Убрать привод передних ведущих колес.
7. Слить масляную жидкость.
8. Отсоединить датчик скорости при помощи отвертки.
9. Снять выключатель заднего хода.
10. Убрать держатель моторного жгута.
11. Открутить крепежные болты и снять картер стартера.
12. Отсоединить от кронштейна коробки передач опоры двигателя.
13. Сдвинуть сцепление назад.
14. Демонтировать первичный вал механизма.
15. Открутить крепежные болты с кожуха сцепного механизма. Болты отворачивают по очереди, в 2-3 приема.
16. Демонтировать нажимной диск вместе с кожухом.

Сборка

Этапы сборки механизма сцепления:

1. Собрать ведомый диск. Для этого необходимо прикрепить к пластичному пружинному устройству фрикционные накладки.
2. Собрать нажимной диск. Нужно смазать ролики специальной жидкостью, заложить их в отверстие оттяжных рукояток, вставить рычаг в паз, который находится на диске нажимного типа, установить палец. Присоединить к рычагам опорные вилки и зашплинтовать.
3. Собрать нажимной диск с кожухом. Это необходимо делать под прессом, который сможет сжать пружины и вкрутить болты в опорные вилки. Под пресс кладут диск ведомого типа, сверху — нажимной диск. На специальные выступы устанавливают теплоизолирующие шайбы и сами пружинные механизмы. Прижимают кожух при помощи пресса и закручивают крепежные болты.
4. Установка дисков в картер сцепного механизма.

Порядок действий во время установки сцепления:

1. Установить диск ведомого типа так, чтобы удлиненный конец ступицы был направлен в сторону маховика.
2. Установить ведущий дисковый элемент со штоками.
3. Установить второй ведомый диск, у которого удлиненный конец ступицы будет направлен в сторону коробки передач.
4. Установить нажимной диск.
5. Присоединить к конструкции разрезанные регулировочные кольца.
6. Установить упорные планки, закрепить их при помощи кожуха.
7. Установить механизм сцепления на маховик, проверить зазор между упорными кольцами и шайбами, включив механизм сцепления.

Как поставить диски

Многих водителей интересует, как устанавливается диск сцепления на МАЗе.

Для того чтобы поставить диски сцепления, необходимо:

1. Отсоединить карданный вал.
2. Демонтировать с колес тормозной барабан и колодки.
3. При помощи гаечного ключа открутить крепежные элементы с полуосей и вытянуть их.
4. Открутить винты, регулирующие положение фланца карданного вала и редуктора.
5. Отключить контакты проводов датчика, который отвечает за включение фар заднего хода.
6. При помощи гаечного ключа на 12 открутить крепежные винты с защитного кожуха механизма сцепления.
7. Демонтировать кожух.
8. При помощи небольшого лома отодвинуть корпус коробки передач от силового агрегата.
9. Убрать корзину с маховика.
10. Зафиксировать маховик.
11. Снять поврежденные дисковые элементы и заменить их на новые. Ведомый диск сцепления должен быть направлен в сторону КПП, а нажимной ставится так, чтобы ступица была направлена в сторону мотора.
12. Собрать сцепной механизм, выполнив все действия в обратном порядке.
