Несложная инструкция, как снять переднюю панель стиральной машины LG

Нужно ли использовать особое средство при первой стирке

Новая стиральная машинка нуждается в тщательном очищении своего барабана от посторонних технических примесей. Особые средства для первой стирки продаются прямо в магазине, где покупался новый стиральный аппарат. Такое средство достаточно бюджетное и имеет приятный аромат.

Засыпается оно в порошковый приемник. Его недорогая стоимость и способность качественно очищать от самых стойких загрязнений обусловлено достаточным количеством активных веществ. Такое средство не испортит барабан нового аппарата, но даст гарантию на последующие чистые стирки. Возможно периодическое повторение процедуры.

Отсоединяем провода от трубчатого электронагревателя (ТЭН)

Пришла пора встретиться с электроникой и заняться отключением ТЭН, предмета, который является чуть ли не главнейшей частью всей стиральной машинки в целом. Не будет электронагревателя – вода будет ледяная… ну, а точнее – той температуры, которую задает управляющая организация.

Чтобы ничего не перепутать, как можно четче сфотографируйте, как ТЭН был подключен до демонтажа

В начале статьи мы уже рекомендовали делать фоторепортаж всего процесса, но отсоединению проводов от ТЭН нужно уделить особенное внимание

Любая ошибка может стоить фатальной поломки трубчатого электронагревателя, а его замена влетит в копеечку… хотя, конечно, если стиральная машина LG разбирается именно из-за неисправного ТЭН, можно особо не задумываться, но все-таки соблюдать меры предосторожности

Типичные ошибки

Многие домашние мастера знают, как поменять подшипник, и даже берутся чинить машинки с прямым приводом. Но ошибки допускают все, самые частые из них:

1. Обрыв проводов УБЛ.
2. Повреждение уплотнительной манжеты (когда резинка достается без снятия хомута).
3. Повреждение шкива (во время неудачных попыток снять его с оси барабана).
4. Срыв резьбы болтов (если снимаются без нагрева, смазки, или от резких движений).
5. Обрыв проводов датчика температуры или ТЭНа.
6. Обрыв патрубка залива воды (если забыть ослабить хомуты).
7. Повреждения барабана из-за неправильного извлечения подшипников.

Помните: каждая ошибка усложняет ремонт, и попытка экономии может обернуться покупкой новой стиральной машины. Будьте внимательны, соблюдайте инструкции и правила, и все получится. Если вы все-таки не уверены в своих силах, обратитесь к проверенному мастеру – он сделает работу быстро и качественно.

Для рискнувших заняться самостоятельным ремонтом мы подготовили полезное видео с пошаговым руководством:

На этом видео показано, как менять подшипники в машинке с прямым приводом:

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами. И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Подготовка

Перед тем, как начать основной бизнес, нужно подготовить инструменты. Для выполнения работы вам потребуются:

• отвертка Филлипс;
• плоскогубцы;
• отвертка Филлипс.

Не лишним будет держать под рукой смартфон. Он понадобится вам для съемок. Сохраненные фото и видео пригодятся при сборке оборудования.

Перед снятием передней панели стиральной машины LG:

1. Отключите устройство от сети.
2. Закройте шланг подачи воды.
3. Вытяните сливной шланг из канализации и слейте из него оставшуюся воду.
4. Отодвиньте стиральную машину от стен и других внутренних предметов, которые могут помешать вашей работе.

Необходимо следить за тем, чтобы всегда иметь под рукой тряпку, так как при разборке оборудования не исключены протечки.

Правила включения

Для первого запуска производитель LG предъявляет ряд требований, которым необходимо следовать. Одно из правил — запуск должен быть холостой – без загрузки вещей в барабан.

Порядок действий:

1. Включить вилку в розетку.
2. Закрыть дверцу люка до щелчка.
3. В кювету для стиральных средств засыпать порошок или гель.
4. Включить машинку кнопкой.
5. С помощью настроек осуществить выбор режима «Хлопок» и установить 60°С.
6. Нажать кнопку «Пуск».

При работе стиральной машины LG, запущенной в первый раз, следует обращать внимание на все нюансы процесса работы аппарата:

• правильность вращения барабана;
• отсутствие протечек;
• отсутствие нехарактерных для стирки звуков;
• отсутствие сообщений об ошибках на дисплее.

Если аппарат неисправен, эксплуатация его должна быть прекращена.

Подключение и первый запуск стиралки ЛДжи — в видео:

Как разобрать бак и барабан

Чтобы разобрать барабан, необходимо для начала снять стойки. Они крепятся с помощью пластиковых штоков. С задней стороны стойки на болт надеть головку на 14. Это позволит обезвредить защелки, которые препятствуют удалению штоков. Достать их можно с помощью пассатижей. Нужно просто надежно зафиксировать их и потянуть на себя.

Теперь можно разобрать бак. Он висит на крюках. Необходимо просто приподнять его и снять. Уложить в сторону. На завершающем этапе проводится разборка барабана:

• выкрутить болты, которые удерживают его по периметру;
• убрать верхнюю часть;
• перевернуть нижнюю половину;
• легонько постукать молотком по втулке;
• извлечь из бака барабан.

Так проводится разборка стиральной машины и подготовка ее к дальнейшему ремонту. Все основные детали техники осмотреть на наличие дефектов и загрязнений.

Убираем переднюю стенку

Пришла пора снять переднюю стенку, которая уже давным-давно смотрела на нас своим грустным стеклянным взором и просила не снимать ее. Не будем внимать мольбам скромных комплектующих: необходимость есть необходимость.

Но для того, чтобы демонтировать переднюю стенку, нужно сначала отсоединить манжету (резинку, находящуюся сразу за дверью), чтобы она перестала блокировать панель. Снятие манжеты не является сложным процессом: достаточно нащупать пружинку, удерживающую манжету, и надавить на нее, как манжета сразу ослабнет, и ее можно будет убрать в бак, чтобы не потерялась.

Теперь, кстати, можно приступать к самому процессу снятия передней стенки. Для начала откручиваются шурупы, соединяющие переднюю панель с верхней, и, соответственно, они находятся наверху. Количество шурупов обычно 3-4 штуки, не более того.

Открутив их, переднюю панель можно приподнять: она держится на крючках, иными словами, висит. Скорее всего, с первого раза это не удастся. Помешает замок бака, который не дает двери открыться в самый неподходящий момент при эксплуатации. Его необходимо отсоединить. На многих моделях стиральных машин LG это делается простым извлечением замочка отверткой из паза еще до начала снятия передней панели.

Возможные сложности и способы их преодоления

При попытке самостоятельно разобрать стиральную машинку LG человек без опыта может столкнуться с некоторыми сложностями.

Советы, которые помогут их преодолеть:

1. Если опыта работы с бытовой техникой немного, то собрать стиральную машинку обратно будет сложно. Чтобы правильно подсоединить все провода и прикрутить детали, весь процесс разбора нужно запечатлеть на камеру смартфона.
2. Иногда при съеме верхней крышки ее подклинивает. При этом не следует поддевать ее острыми предметами. Снять крышку можно путем коротких раскачиваний, без приложения чрезмерной силы.
3. Если какие-то металлические детали прикипели или покрылись ржавчиной, их можно обработать смазкой, например, WD-40.

Иногда в процессе сборки стиральной машины люди сталкивают с тем, что не могут найти подходящие болты, так как их много. Чтобы такой проблемы не возникло, их можно раскладывать по мешочкам, делая соответствующие пометки.

Убираем верхнюю крышку

Верх корпуса выполняет защитную функцию, прикрывая внутреннюю часть машины от попадания влаги и пыли, а также от механических повреждений. Крышка фиксируется на задней стенке двумя болтами с крестообразной резьбой на шляпках. Открутите их с помощью отвертки, и отложите в сторону. Будьте внимательны, не потеряйте мелкие детали, чтобы не пришлось отдельно искать подходящие по размерам заменители.

Для выполнения следующего шага необходимо подойти к задней части изделия, взяться руками за крышку, и потянуть ее на себя в горизонтальной плоскости. Не пытайтесь приподнять деталь вверх до того, как сдвинете пластину с места на несколько сантиметров. Ее перемещение по вертикали невозможно ввиду особенностей конструкции крепления.

Как разобрать бак стиральной машины Атлант

Для более сложного ремонта, например, установки новых подшипников, необходимо снять и разобрать бак из корпуса, а затем снять барабан.

Процедура выполняется следующим образом:

• Открутите противовесы и снимите их.
• Снимите опорные пластины и открутите их, чтобы снять приводной ремень.
• Отсоедините проводку двигателя, открутите разъемы и снимите двигатель.
• Отсоедините кабели от нагревательного элемента и датчика температуры.
• Снимите хомуты шлангов с заливного и сливного патрубков.
• Снимите втулку дверцы с барабана.
• Отсоедините прессостат.
• Вытяните стойки и извлеките контейнер из корпуса.

В отличие от некоторых других производителей, моечные баки «Атлант» нельзя разобрать, поэтому для установки нового подшипника их приходится распиливать. Существенный:

Вставьте бак так, чтобы отверстие шайбы было направлено вверх.
Найдите точку, где две половинки свариваются вместе.
Выберите винты, которыми вы будете прикручивать половинки бака друг к другу.
Просверлите круглые отверстия, соответствующие диаметру винтов. Рекомендуется сделать это сразу, чтобы при сборке половинки можно было легко выровнять.
Распилите бак вдоль шва ножовкой

Это трудоемкий процесс, который необходимо выполнять осторожно, чтобы не повредить барабан и другие компоненты внутри.
Разрежьте емкость пополам и отложите верхнюю половину в сторону.
Выкрутите винт, который находится в центре шкива. Если он застрял, используйте WD-40.
Снимите шкив.
Вставьте винт, аналогичный тому, что был извлечен из шкива, и вверните его до упора в вал, чтобы снять его.
Аккуратно постучите по винту, чтобы снять вал вместе со шкивом и подшипниками.

После завершения разборки подшипники можно заменить.

Как разобрать агрегат самостоятельно: пошаговая инструкция

Чтобы правильно разобрать стиральную машину Samsung, рекомендуем соблюдать следующую   очередность действий. Начинать процесс нужно со снятия верхней крышки, для чего нужно взять отвертку и открутить два самореза, расположенных сзади машинки. Затем аккуратно сдвиньте крышку немного вперед и снимите ее с корпуса. Если вам нужно осмотреть шкив и ременной привод мотора, просто потяните противовес на себя.

Стиральную машину начинают разбирать с верхней крышки

Следующий шаг – демонтаж лотка для моющих средств. Откройте контейнер, надавите на блокировочный фиксатор и потяните отсек на себя так, как вынимаете его для чистки. Немного сложнее снять манжету – резиновый уплотнитель барабана. Помогая себе отверткой, аккуратно отсоедините фиксационное кольцо и снимите его с манжеты. Выполняйте процедуру не спеша, чтобы случайно не повредить резину. Далее заверните резиновую деталь внутрь барабана.

Снять нижнюю панель, под которой находится сливной шланг и фильтр, несложно. В машинках Samsung деталь фиксируется на защелках, поэтому ее нужно просто отсоединить от корпуса. В результате становится доступен сливной насос. Чтобы его достать, потребуется снять хомуты с помощью плоскогубцев и открутить несколько винтов фигурной отверткой.

Дальше переходите к приборной панели, под которой размещен электронный блок управления. Чтобы снять деталь, нужно выкрутить саморезы, расположенные в нише дозатора для моющих средств и с противоположной стороны панели. Затем отстегните защелки и отделите блок управления от корпуса машинки. Деталь можно оставить висеть на проводах или же положить на верхнюю часть агрегата, но лучше все же отключить ее от проводов и убрать в сторону.

Панель управления можно оставить при разборке в висячем положении

После вышеуказанных манипуляций принимайтесь за демонтаж фасадной поверхности. Как снять переднюю панель стиральной машины Samsung? Для этого достаточно выкрутить крепления и легким движением отделить панель от корпуса.

Чтобы снять заднюю панель, открутите сзади 4 болта и уберите деталь в сторону. Теперь нужно отсоединить все шланги, которые прикреплены к баку агрегата: заливной и сливной, а также трубки, ведущие к прессостату и отсеку для моющих средств. Воспользуйтесь отверткой, чтобы предварительно снять хомуты.

Дальше следует заняться трубчатым электронагревателем (ТЭНом): демонтировать или просто отсоединить от проводов. Обычно нагревательный элемент находится в нижней части бака под барабаном. Если нужна замена ТЭНа, выкрутите гайки и полностью достаньте его из гнезда. На данном этапе также отсоедините провода от мотора. Контактов достаточно много, поэтому нужно сфотографировать или записать последовательность соединений, чтобы ничего не перепутать при сборке.

Чтобы демонтировать ТЭН полностью, необходимо открутить крепеж посредине и аккуратно потянуть нагреватель на себя

Также нужно снять противовесы, которые находятся сверху и снизу бака. Открутите болты подходящим по размеру ключом и отложите грузы подальше.

Теперь переходите к более сложному процессу – выемке бака. Данную работу лучше выполнять не одному, а с помощником. Для начала открутите болты, которыми амортизаторы крепятся к баку, и отсоедините их. Вместе с ассистентом медленно и аккуратно снимите деталь с пружин и извлеките наружу. Дальше нужно отделить от бака двигатель. Сначала отсоедините приводной ремень, затем выкрутите болты, удерживающие мотор, и снимите его. В завершение демонтируйте шкив.

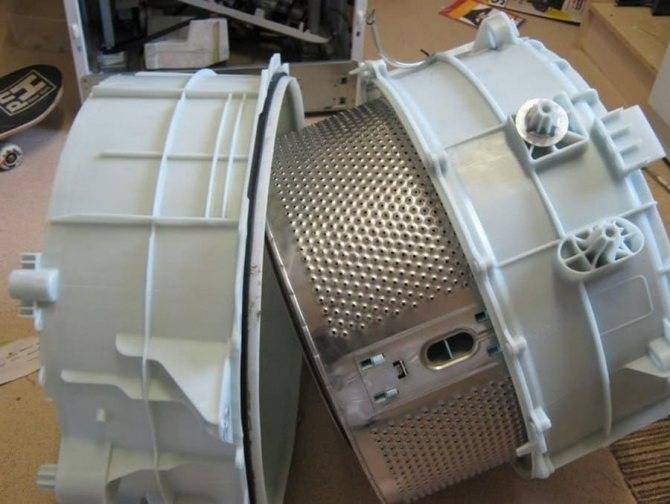

Так выглядит разобранный бак стиральной машины

Для замены подшипников в барабане необходимо разобрать бак. Задача усложниться, если деталь окажется неразборной. В таком случае придется распилить его, выполнить ремонт подшипников, герметизировать стыки и склеить части между собой или же соединить их при помощи болтов и гаек.

В стиральных машинах с разборным баком, например, в модели Samsung Diamond на 6 кг, выполнить замену гораздо проще: две половины бака могут скрепляться стяжными болтами или защелками, которые нужно просто рассоединить. Затем можно достать барабан, на котором находятся подшипники. Чтобы демонтировать подшипниковый узел, аккуратно выбейте металлические кольца при помощи молотка и долота.

Снимая детали одну за другой, вы сможете без труда разобрать стиральную машину и добраться до узлов, требующих ремонта. Собирать технику нужно в обратном порядке, не пропуская ни одного из указанных этапов.

Как поменять щетки?

С вероятностью в 80 % можно утверждать, что поломка коллекторного движка связана с его щетками. Срок службы щеток — около 3–5 лет. При интенсивной эксплуатации стиралки замена может потребоваться еще раньше — года через два. Именно поэтому именитая корейская фирма перешла на инверторные моторы. Это делает СМА дороже, но зато и многократно надежнее.

Поменять щетки сможет любой домашний умелец. С учетом затрат времени на демонтаж движка весь ремонтный процесс займет от силы полчаса. Вы можете пригласить мастера, но услуга обойдется вам примерно в 2500 рублей. Да за щетки придется заплатить рублей 500. Цена вопроса — 3000 рублей. Но вы можете сэкономить, заменив изношенные запчасти самостоятельно:

• Отсоединив проводок с клеммой, нажимают на контакт, чтобы вытащить щетку.
• Оцените степень износа элемента. Нужно менять? Тогда берите новую запчасть — ставьте на место посадки. Опустив контакт, присоедините клемму.

Некоторое время ЭД работает шумновато — пока происходит притирка новых щеток.

Инструменты

Стоит отметить, что компания LG отлично позаботилась о ремонтопригодности своей техники, хотя на первый взгляд и может показаться, что это под силу только лицензированным специалистам из сервисного центра. На самом деле, для разборки целой линейки последних моделей, выпущенных компанией LG, не требуется практически ничего, кроме пары отвёрток и плоскогубцев!

Чтобы добраться до ключевых узлов и деталей стиральной машинки LG, нам потребуется самый минимум приспособлений. Но для большего удобства и просто на всякий случай неплохо иметь под рукой следующие инструменты:

• плоскогубцы или изогнутые круглогубцы;
• разводной ключ;
• набор рожковых ключей;
• молоток;
• вороток под торцевую насадку;
• насадки на вороток от 8 до 18 мм;
• маленькая плоская отвёртка;
• крестовая отвёртка;
• шило.

Подготовка

Прежде чем приступать к ремонту, нужно убедиться в наличии необходимых инструментов. Вам могут потребоваться:

• набор плоских и крестовых отверток;
• торцевые и рожковые ключи;
• набор головок и вороток;
• молоток;
• мультиметр;
• долото;
• ножовка по металлу;
• пассатижи;
• средство WD-40;
• шило.

Для того чтобы разобрать стиральную машину, могут понадобиться самые разные инструменты

Обратите внимание, что представленный перечень средств и инструментов – максимально широкий и позволяет выполнить любой ремонт. В ряде случаев можно обойтись гораздо меньшим набором

Вы должны понимать, что работа по устранению неисправности может продолжаться не один день, а снятые детали займут много места. Поэтому, если есть возможность, перенесите агрегат в гараж, сарай или любое другое подсобное помещение, где он не будет мешать, а запчасти можно аккуратно разложить.

Если свободного помещения нет, организуйте работу на месте: подготовьте участок пола размером не меньше 2 х 2 м, убрав с него ковры, мебель и застелив пленкой или старыми газетами. Стиральную машину отключите от всех коммуникаций и аккуратно отсоедините шланги.

Обязательно нужно слить остатки воды из бака, чтобы при разборке она не попала на другие детали. Для этого подстелите под машинку сухую тряпку, выкрутите сливной фильтр и дождитесь, пока вся вода не стечет из отверстия. Также извлеките лоток для моющих средств (обычно для этого нужно нажать на фиксатор, расположенный посередине, и одновременно потянуть деталь на себя) и вместе с фильтром отложите в сторону.

Итак, стиральная машина Indesit к разборке готова, за что браться в первую очередь?

Пошаговое выполнение

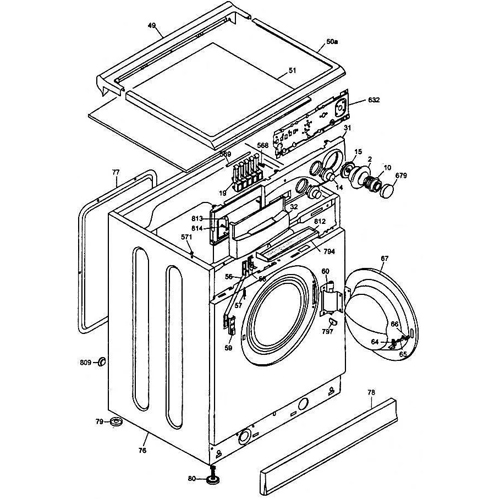

Прежде чем присоединиться к работе, прочитайте диаграмму и порядок удаления стиральной машины LG.

Единственное различие между машинами LG — это наличие прямого привода, которое следует учитывать при разборке.

Удаление стиральной машины LG со своими руками начинается с разборки панелей.

Верхняя крышка

Используя отвертку с перекрестной связью, перейдите на заднюю панель и открутите два саморезания, которые удерживают верхнюю панель сверху. Держите винты в одном месте, чтобы они не терялись. Теперь переместите крышку слегка вперед, удалите ее от тела и отложите в сторону.

Задняя крышка

В современных моделях LG стиральных машин, на спине есть сервисный клапан. Он закрыт металлической крышкой, которая поддерживается на месте с винтами. Открутите винты на окружности лоскута, удалите и отложите в сторону. Теперь у вас есть доступ к внутреннему SM.

Панель управления

Чтобы удалить панель, вытащите прикрепление дозатора моющего средства. Потяните его к себе, нажав защелку посередине. Есть три винта только за лоток. Открутите их, а также один винт на противоположной стороне, используя крестовую отвертку.

Передняя панель

Как снять переднюю крышку стиральной машины LG:

1. Откройте дверь в люку.
2. Поверните краю манжеты клапана на базе.
3. Вы увидите металлический зажим. Вы можете удалить его через небольшой ход плоской отверткой. Производитель позаботился о простом и удобном весеннем зажиме, затрудняя его картину.
4. Сдвиньте резиновые края прокладки (фланец) внутрь барабана.
5. Откройте крышку фильтра.
6. Снимите крепежные винты на фильтре и открутите крепежные винты.
7. Открутите крючки на нижней панели, отложите их в сторону.
8. Вернитесь к люку. Открутите два винта, которые защищают дверной замок.
9. Вставьте руку для корпуса и потяните замок. Отключите все провода от него и удалите ее.
10. Удалите все саморезы в верхней части и снизу, которые поддерживают переднюю панель на сайте.
11. Удалить и отложить в сторону.

Противовесы

Противовесы заряжаются в резервуар, предотвращая его шокирующее на стену во время вибрации. После удаления панели вы увидите два противовеса вокруг люка CMA.

Чтобы удалить их, открутите винты с помощью TORX. Вы находитесь на правильном пути, чтобы полностью разобрать автоматическую стиральную машину LG. Также удалите верхний противовес.

Основные детали

Теперь отсоедините все части, которые находятся в верхней части резервуара.Для разборки бункера дозатора открутите саморезы сверху, отсоедините патрубок, идущий снизу. Отсоединить штифты впускного клапана. Для снятия клапана откручиваем два самореза сзади. Вытащите бачок с клапаном.

Следующая разборка стиральной машины LG: отсоединить шланг прессостата, ведущий к бачку. Осмотрите бак, проверьте соединения, детали, которые могут помешать его разборке. Если все было отключено, перейдите к нижней части корпуса.

Сначала отсоедините сливной патрубок. С помощью плоскогубцев ослабьте металлический зажим на розетке и отсоедините его. Иногда эти хомуты крепятся винтом, который нужно открутить.

Снимаем двигатель

Отсоедините все кабели, идущие к двигателю. Может случиться так, что провода, идущие к двигателю

Откручиваем разъемы проводов, идущих к ТЭНу. Сам ТЭН разбирать не нужно. Перед разборкой стиральной машины LG снимаем мотор:

• Снимите крышку двигателя, открутив центральный винт.
• Вы увидите еще шесть креплений на двигателе.
• Удалите все винты.

После снятия двигателя бак больше не удерживается ничем, кроме распорок в задней части.

Стойки

Прокладки CM удерживаются пластиковыми стержнями. Возьмите головку 14 мм, поднесите к задней части стойки и наденьте на винт. Таким образом вы отключите защелки, которые в противном случае не позволили бы вам получить доступ к стержню.

С помощью плоскогубцев возьмитесь за край планки, потяните ее на себя и вытащите.

Теперь давайте разберемся, как снять барабан и бак в стиральной машине LG.

Бак и барабан

Танк остается висеть на крючках. Достаточно снять его с защелок, слегка приподняв. Положите его на ровную поверхность.

Единственное, что осталось до полной разборки, — это снять барабан.

• Выкрутите болты крепления двух частей бака по периметру.
• Отодвиньте верхнюю половину в сторону.
• Переверните нижнюю половину. Слегка постучите по ступице молотком, чтобы барабан выпал из резервуара.

Самостоятельная разборка машины и подготовка к ремонту завершена.

Для тех, кто собирается делать работы своими руками, предлагаем дополнительную помощь — видео о том, как разобрать стиральную машину LG:

Отсоединяем провода от трубчатого электронагревателя (ТЭН)

Пришла пора встретиться с электроникой и заняться отключением ТЭН, предмета, который является чуть ли не главнейшей частью всей стиральной машинки в целом. Не будет электронагревателя – вода будет ледяная… ну, а точнее – той температуры, которую задает управляющая организация.

Чтобы ничего не перепутать, как можно четче сфотографируйте, как ТЭН был подключен до демонтажа

В начале статьи мы уже рекомендовали делать фоторепортаж всего процесса, но отсоединению проводов от ТЭН нужно уделить особенное внимание

Любая ошибка может стоить фатальной поломки трубчатого электронагревателя, а его замена влетит в копеечку… хотя, конечно, если стиральная машина LG разбирается именно из-за неисправного ТЭН, можно особо не задумываться, но все-таки соблюдать меры предосторожности

Как снять основные детали

Стоит отметить, что существует множество марок стиральных машин, самыми популярными считаются: Samsung, LG, Indesit, Bosch, Ariston (Hotpoint-Ariston), Zanussi, Kaiser, Whirlpool. Конечно, каждая из них имеет свои конструктивные особенности, но основные узлы агрегатов и их расположение не сильно различаются, поэтому и порядок разборки будет приблизительно одинаковым.

Перед вами схематичное изображение основных узлов стиральной машины

Чтобы проверить контакты и трубку прессостата или осмотреть впускной клапан, достаточно снять верхнюю панель. Другие ремонтные работы в основном также начинают со снятия этой части корпуса. Обычно болты, которыми крепится панель, расположены с задней стороны машинки, а иногда их можно найти по бокам.

Чтобы осмотреть впускной клапан, достаточно снять верхнюю панель

Заднюю панель снимают после того, как будут выкручены винты, которые ее держат. В некоторых моделях стиральных машин сзади есть крышка, которую тоже можно открыть. Но если вы планируете масштабный ремонт, лучше сразу удалить всю панель. Непосредственно за ней размещен приводной ремень, который снимают, аккуратно прокручивая колесо шкива по часовой стрелке.

Для масштабного ремонта недостаточно снять часть задней панели – лучше сразу убрать ее полностью

Приборная панель крепится несколькими винтами, расположенными в нише лотка для моющих средств, а также часто держится на защелках. Прежде чем снимать деталь, нужно отсоединить проводку и патрубки, прикрепленные к нише лотка.

После выполнения указанных работ можно приступать к ремонту или замене трубчатого электронагревателя (ТЭНа), приводного ремня или сливного насоса. Если же требуется разборка барабана стиральной машины, демонтаж нужно продолжить. В верхней части агрегата следует снять противовес (бетонный камень), патрубок, соединяющий отсек для порошка с баком, клапан забора воды и его контакты, а также прессостат, его трубку и контакты.

Чтобы освободить верхнюю часть бака, нужно демонтировать противовес, патрубок, клапан забора воды и прессостат

Перед тем как демонтировать переднюю крышку, снимают дверцу люка и отсоединяют резиновую манжету. Начинать работу нужно с манжеты – аккуратно отогнуть ее и снять с панели, оставив на баке. С дверцей также не должно быть трудностей – достаточно открутить несколько болтов, которые удерживают петлю.

Перед тем как снимать переднюю крышку, нужно демонтировать резиновую манжету

Переднюю панель аккуратно демонтируют, предварительно открутив винты, которые ее крепят.

Переднюю панель снимают после того, как будут откручены фиксирующие ее винты

В нижней части агрегата нужно демонтировать электродвигатель, ТЭН, нижний противовес, сливной патрубок и амортизаторы, на которых держится бак.

ТЭН в большинстве машин расположен непосредственно под баком. Иногда доступ к нему можно получить с передней стороны агрегата, но чаще окончание детали находится сзади, узнать его не сложно по контактам и гайке, расположенной между ними. Все эти детали снимают, а сам ТЭН аккуратно расшатывают в гнезде и извлекают.

ТЭН расположен под баком, чтобы снять его, нужно отсоединить контакты и выкрутить гайку, расположенную по центру

Чтобы демонтировать двигатель, с него нужно снять фишку питания и провод заземления, а затем открутить крепящие его болты (обычно их четыре).

Амортизаторы и сливной патрубок удобно снимать, предварительно уложив стиральную машину на бок. При помощи пассатижей удаляют хомут и отсоединяют сливной патрубок от насоса. Затем откручивают крепления амортизаторов и снимают бак со специальных крюков.

Чтобы демонтировать сливной патрубок, нужно ослабить и снять хомуты, удерживающие его

После всех манипуляций бак можно вынуть из корпуса стиральной машины. Но и этого может быть недостаточно, если нужно полностью заменить деталь или проверить состояние подшипников, расположенных в барабане.
