Конструкция средних прицепов
Работу с такой конструкцией необходимо начинать с произведения расчетов, и создания грамотного чертежа. Мотоблоки средних размеров имеют повышенную мощность, поэтому они легко транспортируют прицепные устройства массой до 500 кг.
Для создания конструкции мастера советуют использовать металлопрокат, который отлично справится с поставленными задачами. Исходя из общих габаритов конструкции необходимо просчитать сколько понадобится металлопроката, а также швеллеров, играющих роль сцепной рамы.
Только максимально точные подсчеты позволят существенно сэкономить на материалах и расходниках, а также намного облегчат сборку прицепа.
Если кузов изготавливается из досок, тогда их стыки нужно скрепить металлическими накладками. Далее кузов необходимо прикрепить к раме при помощи опорных балок. К недостаткам такого прицепа можно отнести отсутствие откидного борта.
Далее необходимо приступать к сборке ходовой части. Для этого можно использовать то, что есть под рукой, от мотоколясок и т. п.
Что касается колесной оси, то эту роль на себя возьмет стержень из стали, диаметр которого 30 мм. Расчет длины должен быть произведен таким образом, чтобы колесная часть сильно не выступала из-за пределов кузова. Стержень необходимо приварить к корпусу и лонжерону.
ПОПУЛЯРНОЕ ОБОРУДОВАНИЕ ДЛЯ МОТОБЛОКОВ
Большинство владельцев мотоблоков по достоинству ценят эти простые самоходные механизмы, к которым, при желании, можно агрегатировать и достаточно большой спектр оборудования для обработки почвы и ухода за урожаем.
Зачастую современные фермеры отдают предпочтение более современным моделям, таким, как мотоблок с прицепом. Или стремятся усовершенствовать и самостоятельно проапгрейдить своего помощника для того, чтобы он стал еще более эффективным.
Если говорить более детально о том, что именно покупают для повышения показателей производительности мотоблока, наиболее популярными могут считаться:
- более мощный двигатель;
- оборудование для автоматизации ключевых процессов (бороны, молотилки, сеялки, опрыскиватели и другие малогабаритные девайсы, позволяющие с большей эффективностью обрабатывать достаточно большие угодья);
- вместительные прицепы, которые успешно используются для транспортировки удобрений, реманента, а также собранного урожая.
Безусловно, телега для мотоблока – лидер в сегменте вспомогательных комплектующих для этого вида сельскохозяйственной техники. Каждый владелец мотокультиватора наверняка хотя бы раз интересовался, сколько она стоит.
Справедливости ради необходимо отметить, что сегодня стоимость мотоблока с прицепом ненамного превышает стоимость классической модели без него и постепенно занимает лидирующие позиции. Однако купить такое устройство для предыдущих поколений культиваторов довольно сложно.
ПРЕИМУЩЕСТВА МОТОБЛОКА С ТЕЛЕЖКОЙ
- существенно увеличенный внутренний полезный объем агрегата, который может использоваться в качестве транспортного средства;
- беспроблемная установка стационарного перерабатывающего оборудования, опрыскивателей и распределителей (например, для разбрасывания удобрений);
- возможность установить самосвальный механизм для быстрой выгрузки прицепа.
Занимаемся осью устройства
По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40% всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.
Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.
Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.
Материалы
Подбирая материалы, необходимо помнить о том, что прицеп должен выдерживать достаточно мощные нагрузки, при этом оставаясь как можно более легкой конструкцией
Поэтому стоит заранее уделить должное внимание каждому нюансу. Будьте также готовы к тому, что в процессе изготовления прицепа понадобятся индивидуальные детали, которые придется заказывать специально
Не стоит брать листовое железо толщиной свыше 1 мм — на прочности это не скажется, а конструкция будет неоправданно утяжелена. Само собой, желательно, чтобы при эксплуатации запасные колеса и прицепа, и внедорожника были идентичны, поэтому ступицы нужны именно от автомобиля УАЗ. Балка, к которой будут крепиться ступицы, должна быть из толстостенной трубы либо швеллера.
Кроме перечисленного понадобятся также:
Роль дышла будет исполнять труба со стенкой не менее 5 мм, длина ее должна составлять 2 м. В целях безопасности нужно снабдить дышло предохранительной цепью — таким же образом, как в заводском варианте. А чтобы прицеп получился высоким и за редуктором ухаживать было легче, можно использовать в качестве балки мост.
Регистрация прицепа
Если вы задумались о том, как сделать прицеп, то вас должна интересовать задача его регистрации. Конструкция должна пройти экспертизу, чем занимается Всероссийское общество автолюбителей, сокращённо ВОА. В каждом регионе существует свое общество. Для прохождения экспертизы необходимо удостовериться в том, что устройство соответствует существующему ГОСТу. Вы можете ознакомиться с государственными стандартами в документе ГОСТ 37.001. 220-80. Перед тем как зарегистрировать самодельный прицеп, вы должны знать, что вышеприведенный стандарт распространяется на все разновидности прицепов, которые предназначаются для буксировки микроавтобусами, а также легковыми автомобилями по дорогам общей сети. Стандарт не распространяется на те устройства, проектирование которых было произведено до утверждения технических заданий упомянутого стандарта.
Как своими усилиями сделать тележку для мотоблока
Для большинства людей в хозяйственных целях мотоблок является одним из самых главных и полезных инструментов. Благодаря нему, можно не только заниматься обработкой почвы, но также производить перевозку различных вещей: всевозможное удобрения, либо сено, топливо или собранный урожай. Но как же можно это осуществить, если данный инструмент не имеет никаких специальных приспособлений? Выход из этой ситуации довольно простой и это может быть тележка для мотоблока.
Изготовить ее самостоятельно вполне возможно, и, кстати, вы сможете сэкономить свои деньги. И все потому, что для изготовления такой тележки вам потребуются вполне обычные материалы, которые имеют небольшую стоимость. А чтобы, тележка для мотоблока получилось прочной. Ее стоит сделать своими руками, используя современные чертежи и размеры других подобных изделий.
Основные конструктивные элементы тележки

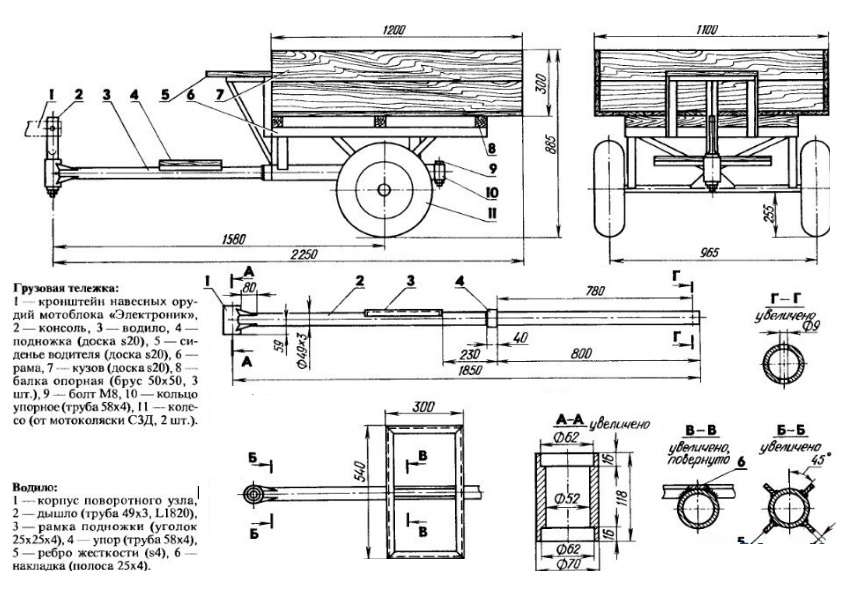

Теперь постараемся рассмотреть самый простой проект тележки, который будет без труда перевозить до 450 кг, а также такая тележка будет снабжена комфортным водительским местом.

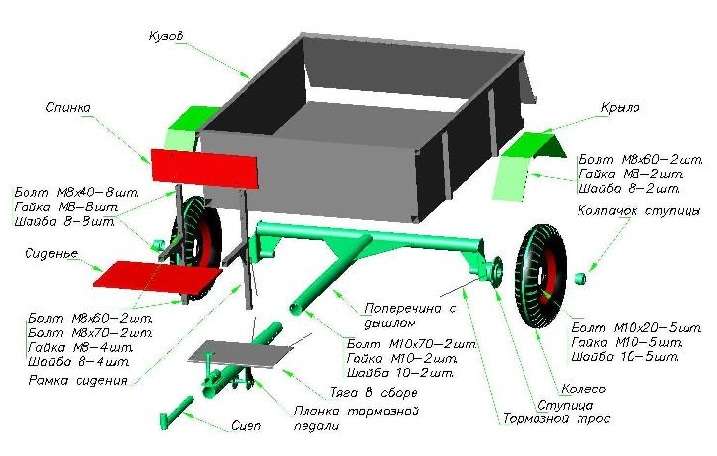

Любой прицеп условно можно разделить на вот такие конструктивные элементы:
- тележка с кузовом,
- колеса,
- центральная рама,
- водительское место.
Поскольку большие нагрузки будут приходиться в основном на некоторую площадь, всю тележку следует усилить специальными ребрами жесткости.
Из каких материалов изготавливается рама для тележки?
Ни одна тележка не может обойтись без жесткой сварной рамы. Для того чтобы произвести эту работу самостоятельно, необходимо при помощи сварки изготовить уголки из швеллера. Последний можно отыскать в любой строительном магазине.
Приварить раму необходимо очень аккуратно, поскольку она будет выдерживать плохие сельские дороги.
Из чего можно изготовить оси для колес?
Для того чтобы изготовить ось для колес будущей тележки, нужно взять металлический прут, имеющий диаметр 30 мм и соединенный сварочным швом с продольным шарниром и с угловыми опорами. Длина этого прута должна составлять приблизительно 1050 мм (не меньше). Производить его выбор необходимо таким образом, чтобы колеса телеги не могли выходить за ее пределы.
Советуем прочесть статью сайта: Купить электрический гриль для дома – любимые блюда каждый день
Изготавливаем корпус для телеги.
Если вы желаете знать о том, из каких материалов изготавливается телега для мотоблока, то вы должны знать о том, что для этого случая могут быть использованы недорогие, но очень прочные материалы. Что касается монтажа этого изделия, то помните о том, что самостоятельно можно довольно просто произвести монтаж кузова из деревянных досок, по толщине в 20-25мм. Кстати, на они будут закрепляться на углам специальными уголками из стали. Эти доски монтируются к раме при помощи болтовых соединений.
Поскольку вам придется заниматься перевозкой больших грузов, лучше всего изготавливать борта откидными: за счет этого, вам будет легче производить выгрузку вещей, большого объема. В качестве колес можно использовать старые колеса из какой-нибудь старой сельхоз техники. Но в том случае, если заниматься их поиском вам некогда, то возможно могут подойти и колеса от обычной мотоциклетной коляски.
Ось должна быть отточена под нужный диаметр. Данная тележка для мотоблока будет иметь отличную проходимость. В ней можно будет перевозить любой груз по самым непроходимым дорогам.
Изготовление сцепки для прицепа производим из любого металлического куска. Для этого в нем нужно будет проделать такое отверстие, в которое без труда будет проходить наша сцепка.
Изготавливать поворотный узел, лучше всего из подшипника, имеющего нужный вам диаметр. Он должен быть хорошо закреплен при помощи сварки. Данные подшипники следует закрывать специальными пыльниками, заполнив при этом все их пространство смазкой. Если же вы не защитите должным образом подшипники, то от внешних воздействий, тележка не сможет вам долго прослужить.
Теперь настало время изготовить дно телеги для мотоблока. А днище можно изготовить из обрезной доски. Но более надежным вариантом является листовой металл. Лучше всего выбирать лист по толщине в 2-3 мм.
В заключение
Теперь вы знаете о том, как сделать тележку для мотоблока своими руками. Помимо наших рекомендаций, вам стоит посмотреть видео на эту тему. А если вы сделаете все правильно, то эта тележка для мотоблока будет вам служить верой и правдой долгое время. В общем, мы желаем вам удачи в конструировании этого элемента.
Рекомендуем почитать:
- Капуста кольраби: когда собирать урожай и как…
- Как сделать почвосмесь для разных видов рассады…
- Как правильно собрать урожай тыквы
- 7 важных советов по выращиванию рассады огурцов в 2020 году
- Чем накормить птиц зимой?
- 11 практичных осенних советов для дачника
Сцепное устройство
При наиболее простом варианте сцепа для мотоблока он изготавливается из небольшого количества деталей. Сцеп собирается из трех кусков труб. Кроме того, понадобятся детали для соединения тележки с мотоблоком. Механизмы от различных производителей могут сильно отличаться. Поэтому на место тройника придется искать элемент, который подходит для определенной модели мотоблока.
Сцеп вставляют в раму и фиксируют болтами. Вверху узла сцепа устанавливается вращающийся механизм. Он выполняется из отрезка трубы, тройника и штока, на который он насаживается. Шток заранее промасливают. Для этого выбирают солидол или тавот. Чтобы уменьшить колебания, следует установить рессоры.
Совет! Чтобы быстро разгружать прицеп, задний борт выполняется открывающимся. Можно сделать открывающийся механизм или устройство опрокидывания кузова.
Самостоятельное изготовление сцепки для мотоблока
Для соединения прицепа с мотоблоком используется специальная сцепка. Её размеры и конструкция могут отличаться в зависимости от модели мотоблока. В целом, такая система должна обеспечить устойчивость конструкции и облегчить управляемость мотоблока.
ФОТО: stroy-podskazka.ruКонфигурация сцепки мотоблока, изготавливаемой своими руками, может отличаться
Чертежи сцепки для мотоблока, выполняемого своими руками
Чтобы изготовить сцепку для мотоблока своими руками, надо разработать детальный чертёж. В нём будет содержаться вся необходимая информация об основных элементах и их размерах. При разработке конструкции учитываются особенности самого мотоблока. Предлагаем познакомиться с чертежами возможных вариантов:
ФОТО: referatdb.ru
ФОТО: referatdb.ru
ФОТО: f.6324780.xyz
Как сделать сцепку для прицепа мотоблока: алгоритм действий и видеоинструкция
Дышло – система сваренных труб, соединяемых с лонжероном прицепа. В месте соединения монтируется сцепка для прицепа мотоблока. Её установка должна быть сравнительно простой. При этом, соединение должно получаться прочным, надёжным, дающим возможность обеспечения лёгкого поворота тележки с мотоблоком.
Изучив фото, видео, разработав чертежи с размерами для изготовления прицепа своими руками, можно приступать к сборке конструкции. Работы выполняются в следующей последовательности:
- в месте соединения труб дышла ввариваем отрезок трубы диаметром 40 мм и длиной 10 см;
- внутрь трубы запрессовываем два подшипника;
- со стороны прицепа на трубу устанавливаем шайбу. Она будет использоваться для размещения оси с резьбой от прицепного устройства;
- формируем сцепку из квадратной трубы. Для этого просверливается сквозное отверстие, диаметр которого равен поперечным размерам фиксирующего пальца;
- усиливаем квадратную трубу листом металла. Края труб загибаются.
Предлагаем посмотреть видео, в котором рассказывается, как изготовить своими руками сцепку прицепа для мотоблока «Нева»:
Watch this video on YouTube
Watch this video on YouTube
Изготовление бортов
Самый лучший вариант – изготовить борта на каркасе из металлического профиля при помощи листового металла. Но, в целях экономии можно воспользоваться и деревянными щитами. Также достаточно современным решением является применение панелей из поликарбоната.
Преимущество дерева и фанеры заключается в простоте обработки, монтажа и небольшом весе. Но, этот вариант имеет ограниченную сферу использования. Деревянные щиты крепятся на профиль резьбовыми соединениями.
В данном случае в углах обязательно дополнительно устанавливаются уголки для увеличения жесткости конструкции.
Требования к автомобильному прицепу по ГОСТу
Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.
Итак, автомобильный прицеп должен соответствовать следующим требованиям:
- Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
- Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
- Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
- Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
- Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
- Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
- В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
- Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
- Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
- Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
- Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.
Что вам понадобится для создания трейлера для прицепа?
Перед тем, как приступить к изготовлению самодельного лодочного прицепа вам необходимо приготовить такие заготовки и детали:
- Металлический профиль размером 60×40, и толщиной 4 мм.
- Покрасочный материал и смесь, предотвращающая коррозию;
- Электропроводка и осветительные элементы (фары, стоп-сигналы и т. п.);
- Кильблоки;
- Крылья и швеллер 12;
- Колеса;
- Металлический лист 2 мм, и ножка для стоянки.
Покупая необходимый материл для создания прицепа для лодки своими руками будьте крайне внимательны. Слишком толстые трубы, металлические листы и швеллер покупать не стоит, так как они только утяжелят конструкцию. Более того, автомобиль будет потреблять больше топлива, и снизится маневренность.
Современный рынок предлагает покупателям множество разнообразных моделей прицепов, как для надувных, так и для моторных лодок с разнообразными габаритами.
Также можно приобрести прицепное устройство, которое помимо транспортировки лодок может перевозить и другую технику, к примеру, как гидроциклы, квадроциклы, велосипеды и т. п., но цена на такие прицепы может быть достаточно большой. Но что делать, если у вас небольшая лодка, и вы не так часто выбираетесь с ней на отдых?
Поэтому в целях экономии многие прибегают к изготовлению прицепа собственноручно. Благо, что существует множество чертежей от неизвестных мастеров, которые позволяют сделать прицеп для лодки ПВХ своими руками.
Модели, представленные на рынке, имеют различные характеристики, а также показатели прочности и надежности. Но только в случае самостоятельного создания прицепного устройства для транспортировки лодок вы можете на все сто процентов быть уверенными, что прицеп будет максимально качественным и долговечным.
Как правило, конструкция самодельного прицепа обладает повышенными показателями прочности и надежности по сравнению с заводскими аналогами, благодаря применению плотных труб из качественного металла.
Если вы все же решились создавать прицеп собственными руками, тщательно подойдите к изучению видов подобной техники для транспортировки лодок. К примеру, если лодка изготовлена из таких материалов, как пластик и ПВХ, тогда можно остановится на стандартных моделях лодочных прицепов.
А что касается корпусных катеров, тогда необходимо остановиться на большом прицепе с усиленной рамой и ходовой частью.

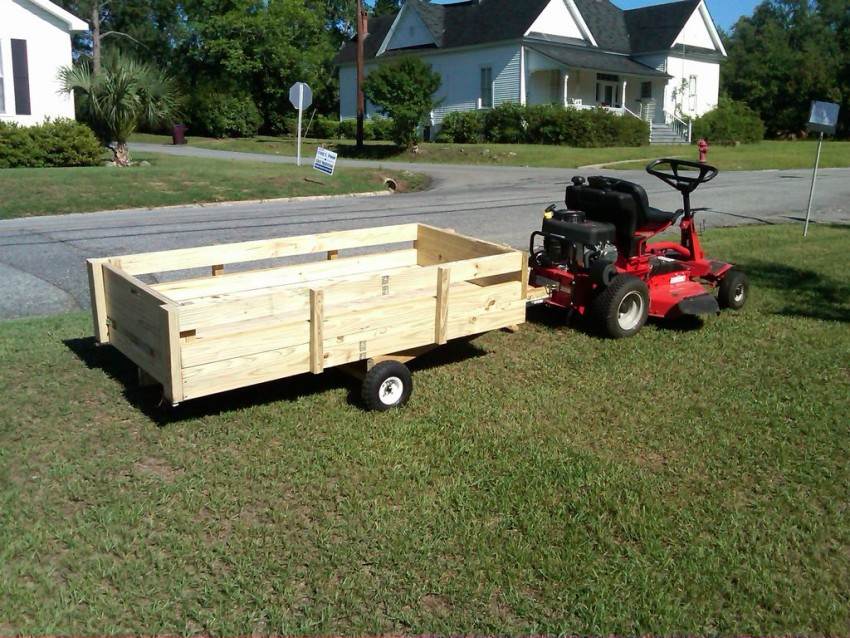

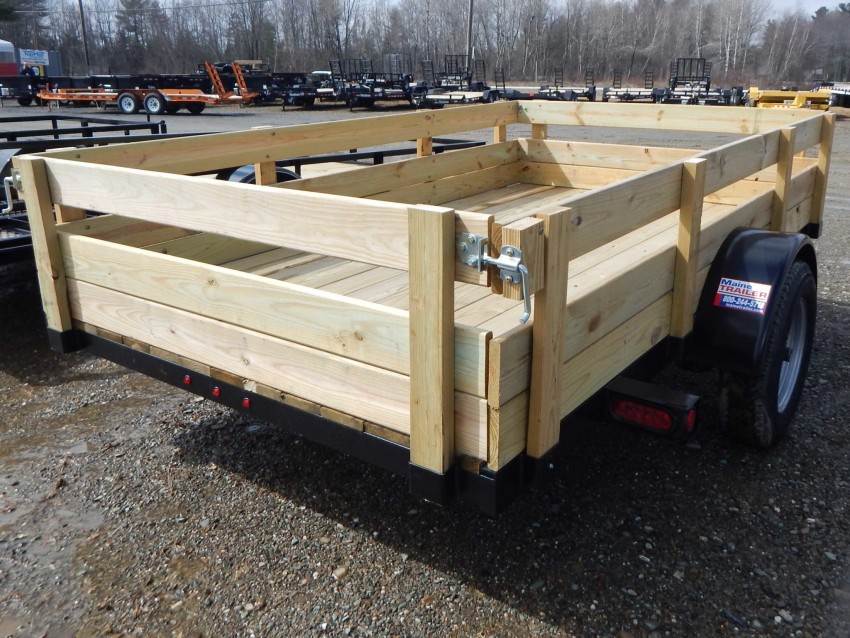

Деревянные борта
Процесс наращивания бортов легкового прицепа при помощи древесины такой:
- Приобретите доски сороковки или пятидесятки с антисептической обработкой.
- В уголке просверлите несколько отверстий для последующей фиксации досок, напилите его и приварите к штатной конструкции.
- Под расстояние между болтами подгоните доску, засверлите в положенных точках для соединения с уголком.
- Соедините доски с уголками посредством болтов в диаметре около пяти миллиметров. Лучше – больше.
Доску пилить при этом следует после сварки уголков, чтобы не ошибиться с замерами
Обработкой заниматься важно тоже заранее
Борта устройства
При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.
Подводим итог
Даже самостоятельно сделанный прицеп легкового автомобиля способен в значительной мере увеличить потенциал применения автомашины. На нем можно будет перевозить грузы различной формы и конфигурации, не боясь нанести вред салону или багажнику. Вариантов прицепов существует великое множество, а вышеприведенные рекомендации могут быть использованы для любого из них. Кроме описанных узлов и элементов прицеп можно оборудовать системой торможения и освещения. Но проведение работ такого класса будет лучше доверить профессионалам из центра сервисного обслуживания.
Колодийчук Андрей, специально для ByCars.ru
Ремонт и обслуживание
Несмотря на то, что конструкция прицепа не предусматривает сложных механизмов, кое-какой уход за ней все же потребуется. Старайтесь не допускать проникновения влаги в кузов, дабы избежать ржавчины. Особенно тщательно следует оберегать от воды проводку, которая может терять контакт с фонарями освещения, тогда замену лампочек не придется производить преждевременно.
При перегрузке прицепа может выйти из строя рессорная подвеска, поэтому старайтесь рассчитывать вес перевозимых материалов заранее. Также при долгих простоях прицепа обычно перестают функционировать амортизаторы, в таком случае их просто заменяют на новые. Чтобы сохранить покрышки, подкладывайте под несущую балку подставку.
Выгодно ли делать прицеп самостоятельно?
Достаточно спорный вопрос, ведь в данном случае есть несколько факторов, влияющих на конечную стоимость конструкции.
Для того, что бы рассчитать, выгодно ли будет в вашем случае производить работы своими руками, следует рассмотреть их более подробно:
- Наличие необходимого инструмента. Для того, что бы собрать своими руками прицеп, потребуется достаточно большое количество ручного инструмента, который потребуется купить или взять в аренду. В том случае, если этот инструмент у вас уже имеется, появляется возможность вычеркнуть достаточно существенную статью расходов.
- Навыки. Суть данной статьи расходов заключается в том, что могут потребоваться особые навыки. Например, сварка. Без сварочных соединений собрать конструкцию полностью будет просто невозможно.
- Материалы. Ещё одна значительная статья расходов, от которой никуда не деться. Однако, в том случае, если у вас есть возможность достать какие-либо комплектующие по выгодным ценам, это будет однозначным плюсом. А точнее минусом, к общей стоимости прицепа. Стоит лишь учитывать, что многие комплектующие должны быть подкреплены сертификатом.
- Оформление документов. Так же расходы, без которых не получится обойтись. Обязательно потребуются вложения по сертификации конструкции и по постановке на учёт.
Ось прицепа
Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.
Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.
Что в итоге
Сегодня мы рассмотрели, как изготовить ось для прицепа легкового автомобиля. Для этого нам понадобились, кроме рамы и колёс, что и так были в наличии, балка с круглым или квадратным сечением, ступица и инструменты (сварка, рулетка, маркер и другие).
В начале мы соединили ступичную ось с балкой крепежом на болтах или с помощью сварки. При этом соединили так, чтобы ступичная труба заходила в основную на несколько миллиметров.
После перевернули прицеп, отмерили расстояние 40 % от дины прицепа от заднего борта, это место зачистили, и соединили в этом месте ось с рамой путём точечной сварки.
