Как сделать прицеп для мотоблока

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Сцепное устройство для мотоблока своими руками

Большое преимущество самодельного устройства в том, что владелец учитывает свои запросы и изготавливает его исходя из необходимых ему вводных: модели мотоблока, нагрузки, параметров навесного оборудования.

Но первое, что необходимо учитывать — на этот узел в любом случае будет приходиться повышенная нагрузка, поэтому важно со всем вниманием подойти к размерам, конструкции и уровню прочности всех частей этой детали. Правильно заданные параметры приспособления обеспечат максимально надежную агрегацию с мотоблоком, необходимую подвижность узла и долговечность его использования

Определяясь с конструкцией, обратите внимание на размеры фаркопа своего мотоблока и особенности навесного оборудования (уже имеющегося и того, которое планируется приобрести). Первоочередная задача заключается в обеспечении максимальной совместимости агрегата со всеми необходимыми навесными и прицепными устройствами

Немаловажной является и простота в использовании и возможность агрегации с оборудованием, имеющим различные параметры. Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке

К другой его стороне крепится стойка навесного приспособления

Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке. К другой его стороне крепится стойка навесного приспособления.

Перед сборкой сцепки внимательно читаем инструкцию

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Дополнительные советы и предупреждения

В качестве материалов для отделки кузова можно использовать крашенную или цинкованную жесть, пластик. Жесть будет служить очень долго, а оцинковка не предрасположена к коррозии. Правда, со временем она очень сильно прогибается, из-за малой толщины, а с крашеной жести слезает краска.

Но в качестве альтернативы листам обычной стали она хорошо подходит. То же касается и пластика – это очень дешевый материал, относительно стоимости металла. Он не гниет и достаточно гибкий, что бы выдержать большой вес. Но в тоже время пластик достаточно хрупкий на удар.

Снегоход — это очень функциональное и практичное средство передвижения по зимнему бездорожью. Снегоходы Поларис — надежные и практичные машины на все случаи жизни.

Забота о здоровье растений – залог качественного урожая, и здесь важно вовремя провести профилактику борьбы с болезнями и вредителями, поражающими садовые и огородные культуры. Тут все о вашем незаменимом помощнике – опрыскивателе для сада и огорода

Неосторожно бросив полено можно проделать дыру в днище или бортике, которую уже не заделать – придется менять всю панель

Для того, что бы сделать управление мотоблоком с прицепом удобнее, стоит брать во внимание центр тяжести всего транспортного средства

Чем ближе он к рулевому колесу, тем проще осуществить поворот и объехать препятствие на дороге. Но для того, что бы манипуляции с центром тяжести были возможны, в принципе, необходимо сместить его на самом прицепе в сторону крепления.

Это действие, вместе с правильной загрузкой прицепа сделает управление проще и уменьшит нагрузку на само соединительное крепление. Еще один вариант боится правильного центра тяжести – изготовить двух осевой прицеп.

В нем не важно, где будет расположен наибольший вес, над осью или нет, поскольку вместо двух упоров здесь присутствует четыре. Принципиальных различий в конструкциях прицепов с одной и с двумя осями нет, но некоторые нюансы все же присутствуют: рама требует дополнительного усиления посередине, особенно если прицеп длиннее, чем назначено по инструкции

Принципиальных различий в конструкциях прицепов с одной и с двумя осями нет, но некоторые нюансы все же присутствуют: рама требует дополнительного усиления посередине, особенно если прицеп длиннее, чем назначено по инструкции.

Потребуются дополнительные модификации колес – рессоры могут оказаться слишком жесткими для такого прицепа, что приведет к плохому управлению на плохой, разбитой грунтовой дороге и в межсезонье, когда грунтовка превращается в грязь.

Но все-таки, с количеством осей увеличивается грузоподъемность и полезный объем.

Изготовление сцепки для прицепа

Эффективное использование разнообразного навесного оборудования на мотоблоке невозможно без качественной сцепки. Ее можно сделать своими руками, сэкономив на покупке заводского механизма. При изготовлении сцепного устройства надо обеспечить:

  • совместимость размеров для мотоблока и навесного оборудования;
  • простоту и надежность в эксплуатации;
  • возможность настройки оборудования под выполнение определенной задачи.

Прицепное устройство для мотоблока — чертеж

Главной деталью сцепки является П-образный кронштейн с отверстиями крепления. Через них он крепится при помощи штырей:

  • с одной стороны — к мотоблоку;
  • с другой стороны – к прицепу или другому навесному оборудованию.

Материалом для этого узла может служить швеллер нужного размера. Отверстия должны быть определенного диаметра. Штыри делаются из высокопрочной стали. Положение устройства меняется с помощью рычага. Сцепной узел размещается под рулевым управлением.

Схема сборки прицепа мотоблока

Выбор сцепки на мотоблок

Любое навесное или прицепное устройство для мотоблока, будь то борона, окучник, косилка, тележка-прицеп или любое другое оборудование, крепится при помощи сцепки. Если базовая деталь не годится, у владельца есть выбор — приобрести подходящую или сделать сцепку для мотоблока своими руками. В любом случае, определяясь, какой вариант узла сможет максимально точно соответствовать задачам, которые выполняет агрегат, нужно учитывать ряд моментов, в числе которых:

  • особенности мотоблока или культиватора;
  • области применения агрегата — функции, которые он выполняет;
  • оборудование, которое должно агрегироваться с ним;
  • нагрузки;
  • необходимость универсальности.

Исходя из этого, следует внимательно ознакомиться с наиболее часто используемыми конструкциями и ориентироваться в выборе, исходя из особенностей той, что лучше всего подходит в данном случае.

В этом видео вы подробнее узнаете о сцепке:

Характеристики стандартных прицепных механизмов

Мотоблок, сделанный на производстве имеет, как правило, стандартные характеристики и размеры, поэтому прицеп для мотоблока также желательно подбирать исходя из определенных параметров:

  • Для самых легких моделей мотоблоков у прицепа должна быть длина и ширина в среднем 1 метр. Как правило, промышленные варианты имеют размер от 85 см, до 115 см. Предусмотренная вместимость тележки для мотоблока в подобном случае не должна превышать 300 килограмм. Цена от 200$;
  • В средних мотоблоках, мощность которых составляет от 5 лошадиный сил габариты не должны превышать (1×1.4-1.5 м), а вместимость 500 килограмм. Такие варианты стоят от 250$;
  • Для тяжелых моделей предусмотрены прицепы для мотоблоков двуосного типа 1.2 м × 2-3 м, с грузоподъемностью максимум 1 тонна. Цена на такие модели составляет от 500$ и выше.

Цены на телегу для мотоблока могут быть существенными, поэтому многие хозяева, занимающиеся сельским хозяйством, с целью экономии пытаются сделать прицеп для мотоблока. Постройка подобного прицепа дело не сложное, но все ровно к этой работе необходимо тщательно подготовиться, учесть возможные нюансы и углубится в технологию дальнейшего изготовления.

Как сделать прицеп для мотоблока своими руками?

После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку

Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси

Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.

Сцепка и сиденье

Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

  • Уголок и трубу прямоугольного сечения.
  • Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
  • Для лонжеронов отличным выбором станет труба 60х30 мм.
  • Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
  • К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

  • На самосвальном прицепном устройстве задний борт должен быть откидным.
  • Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
  • Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

  • Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
  • Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
  • Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси

При этом крайне важно следить, чтобы не возникло перекосов

Для монтажа колес лучшим вариантом являются штифты. Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.

Об классификации и видах прицепов для мотоблока

В условиях развития сельскохозяйственной техники и внедрения технологий улучшающих и облегчающих труд работников появились различные модели тележек и прицепов, применяемые совместно с мотоблоками и выполняющие тяжёлые и трудоёмкие работы касающиеся транспортировки.

В зависимости от используемых типов двигателей мотоблоков, их мощности и использования, можно классифицировать прицепы по следующим группам:

  • Прицепы мотоблоков мощностью от 10 л.с., с грузоподъёмностью от 600кг до 1,2тонн, с размерами: ширина до 1,2 метра, длина от 2-х до 3-х метров;
  • Транспортные прицепы к мотоблокам среднего класса мощностью от 4.8 л.с, с грузоподъёмностью до 600 кг, с размерами: ширина до 1 метра, длина от 1,4 до 1,5 метров;
  • Лёгкие прицепы тележки к мотоблокам мощностью до 4.8 л.с., с грузоподъёмностью до 350 кг с размерами: ширина до 1 метра, длина от 0,85 до 1,15 метра;

Выбор необходимой конструкции прицепа определяется многими факторами: тонажностью, функциональностью, наличием дополнительных функций, но определяющим условием будет мощность мотоблока.

В конструкцию прицепа включены определённые элементы: кузов, колёса на валу со ступицами, каркас с дышлом, крылья над колёсами, сиденье для водителя, возможно применение дополнительных тормозов.

Основу такой тележки составляет кузов, который изготавливают из оцинкованной стали с рёбрами жёсткости, с откидными бортиками.

В соответствии характеристиками использования, различают следующие конструкции прицепов:

  • Стационарный, единый в конструкции прицеп для мотоблока, без съёмных элементов;
  • Прицеп к мотоблоку с бортовыми откидными стенками, с задним и боковыми;
  • Тележка для мотоблока с откидным механическим кузовом и задним откидным бортом;
  • Тележка для мотоблока с откидным гидравлическим кузовом и откидными бортами;
  • Прицеп для мотоблока с установленным дополнительно тормозом ручным, ограничивающим движение самопроизвольное;
  • Тележка для мотоблока в одноосном исполнении с двумя колёсами;
  • Прицеп выполненный в двухосном исполнении, с четырьмя колёсами.

Так же, важным элементом считается материал из которого изготовлена тележка прицепная для мотоблоков. Выпускаются чаще модели из оцинкованной стали, но есть образцы из пластика. Из стали конструкции надёжные, но по стоимости дорогостоящие.

Для перевозки сыпучих грузов лучше использовать тележки с самосвальными устройствами и что бы имелся гидравлический привод, позволяющий выполнять свободно свалку груза. Высота бортов считается важным фактором в применении. Если грузы более крупные, то рекомендуется использование бортов до 60 см. В простом исполнении у прицепа стенки бортов в пределах 35см.

На рынке тележка для мотоблока представлена в вариантах с колёсами разных модификаций; с чугунными ступицами, со стальными ступицами. Лучшим вариантом считаются стальные ступицы. Для изготовления тележек своими руками применяют детали от колес Жигулей и от мотоколяски типа СЗД. Колёса применяются размерами от 10 до 17 дюймов.

Популярными изделиями считаются тележки марки Forza подходящие к мотоблокам Нева и типа ТМП (М), хорошо себя зарекомендовали тележки от МТЗ Беларусь, Зубр, Краз.

Подготовка чертежей для прицепа, грузоподъемностью до 350 кг

Телега на мотоблок, способная перевозить инвентарь и багаж массой до 350–400 кг, считается универсальной для использования вместе с бытовым мотоблоком. Планировать изготовление более громоздкой конструкции, в принципе, не стоит, так как это повлечет за собой дополнительные затраты, а также потраченное время и силы.

Чтобы тележка для мотоблока получилась как можно более надежной и сбалансированной, крайне важно изучить схемы. В зависимости от материала и деталей, имеющихся в распоряжении, размеры основных и дополнительных элементов конструкции можно менять

Ниже предлагаем рассмотреть чертежи оптимальной для применение в хозяйстве тележки среднего класса.

Первая схема подробно описывает общий внешний вид прицепа с входящими в его конструкцию основными деталями и узлами.

Второй чертеж подробно описывает изготовление рамы. Основной материал для ее сборки – это круглые или прямоугольные трубы, соединенные между собой посредством сварки. Кузов такой телеги изготовлен из досок, толщиной не менее 2 см. Все имеющиеся борта соединены с рамой наглухо, и не откидываются.

На третьей схеме изображена конструкция водила. Большая часть нагрузки при его эксплуатации ложится на место крепления дышла и корпуса поворотного узла. В связи с этим для предотвращения поломки эта часть конструкции укреплена четырьмя дополнительными ребрами жесткости, указанными в чертеже на разрезе Б–Б.

Эта схема описывает конструкцию поворотного узла. Этот элемент телеги наиболее сложный в изготовлении, поэтому при его сборке потребуется проявить максимум внимания и терпения.

Наличие подробных чертежей – условие столь же необходимое, как и применение при сборке телеги прочных материалов. Только имея под рукой подходящие схемы, фермер сможет соорудить качественный прицеп, способный перевозить нужное количество груза на длительные расстояния.

Самая простая модель прицепа

Для строительства нужной в хозяйстве конструкции необходимо подготовить:

  • Стальные трубы 60х30 мм и 25х25 мм;
  • Рессоры и колеса (можно от автомобиля «Москвич»);
  • Дюралалюминиевый лист толщиной 2 мм;
  • Отрез листовой стали толщиной 0,8 мм;
  • Швеллер №5;
  • Крепежные элементы;
  • Инструменты (электролобзик, болгарка, сварочный аппарат и шуруповерт).

Рама прицепа представляет собой цельную конструкцию, размещенную на каркасной решетке. Для ее обустройства необходимо сделать две траверсы из уголка 25х25 мм, которые будут выступать в роли передней и задней поперечин, и лонжероны из трубы 60х30 мм. Все элементы соединяют с помощью пяти поперечин так, чтоб в результате образовалась решетка.

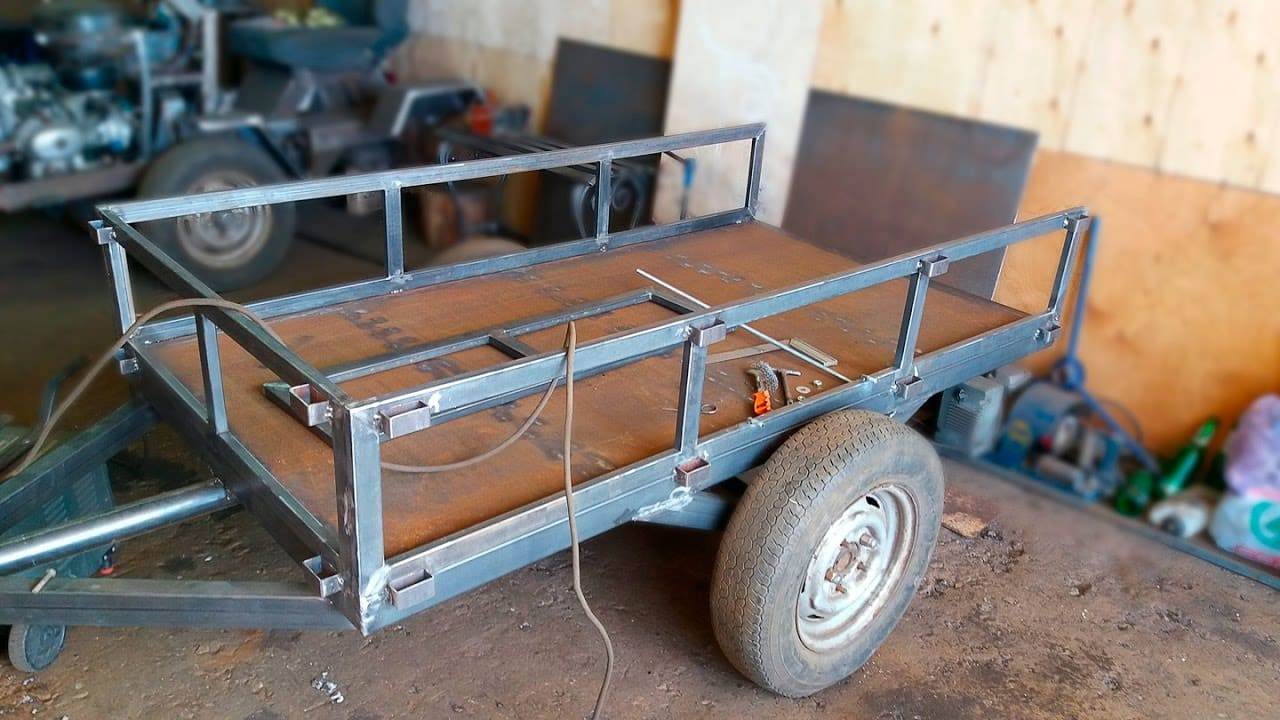

Простая модель прицепа с откидными бортами – очень нужная в хозяйстве вещь. С его помощью можно не только перевозить ящики и мешки с собранным урожаем, но любые длинномерные грузы

К продольным трубам с помощь сварки прикрепляют четыре стойки, к верхней части которых приваривают обвязки из уголка 25х25 мм. Чтобы оборудовать прицеп откидными бортами, рамки конструкции делают отдельно от каркаса. Решетку платформы покрывают дюралалюминиевым листом, фиксируя его болтами. Для зашивки бортов можно применить более тонкие металлические листы, закрепляя их на обвязках и стойках при помощи сварки.

Для изготовления балки два швеллера одной длины вставляют друг в друга, оборудуя один из концов конструкции колесными осями. Готовую балку при помощи рессор соединяют с лонжеронами. Для этого концы рессор надевают на ось кронштейна и ось серьги, а центральную часть приваривают стремянками к балке.

Дышло изготавливают из прямоугольных труб 60х30 мм. Для изготовления двухлучевой конструкции передние концы труб состыковывают и приваривают к корпусу тягово-сцепного устройства агрегата, а задние с нахлестом в 200 мм приваривают к передним концам лонжеронов.

Прицеп готов. При желании его можно оборудовать стоп-сигналами, поворотниками и габаритными огнями.

Простой прицеп к мотоблоку «Нева»

Чтобы приступить к изготовлению тележки своими руками, необходимо подготовить следующие материалы и инструменты:

  • дюралюминиевый лист толщиной от 2 мм;
  • листы из стали толщиной от 0,8 мм;
  • рессоры и колеса;
  • стальные трубы 25х25 и 60х30 мм;
  • швеллер;
  • крепежные элементы;
  • шуруповерт;
  • сварочный аппарат;
  • электролобзик;
  • болгарку.


будет цельной конструкцией

К готовой решетке привариваются две продольные трубы, сверху которых с помощью сварки крепится обвязка 25х25 мм. В качестве материала для бортов будут служить листы стали, которые вырезаются необходимых размеров и привариваются.

Наступила очередь балки, для изготовления которой понадобятся два швеллера. Элементы вставляются друг в друга, после чего на один из концов получившейся детали надеваются колесные оси.

Лонжерон соединяется с помощью рессор, конец которых следует надеть на ось балки и ось серьги. Затем к той же балке стремянками нужно приварить центральную часть рессор.

В последнюю очередь своими руками нужно сделать дышло из труб 60х30 мм. Их следует состыковать и с помощью сварки одну часть присоединить к прицепу, а другую – к лонжеронам.

Простой прицеп для мотоблока готов. Хотелось бы отметить, что для соединения его деталей специалисты рекомендуют использовать сварочный аппарат. Такое крепление позволит эксплуатировать конструкцию длительное время.

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

  1. Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
  2. Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
  3. Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.
