Как сделать из Оки квадроцикл

Инструменты и материалы

Не так просто создать свой квадроцикл, ведь, помимо чертежей, нужно обладать еще и навыками токаря и сварщика, чтобы в процессе создания не испортить модель и надежно изготовить и приварить все детали. Все технические характеристики зависят от базы, на основе которой создается вездеход.

Самыми лучшими «донорами» считаются мотоциклы из советского прошлого, такие как «Иж» или «Урал», «Днепр МТ», мотороллеры «Муравей» или любой другой модели, автомобили «Ока» или «Нива». Некоторые умельцы для улучшения характеристик берут часть деталей от мотоцикла и часть – от машины. Выбор «донора» делают на основании того, для каких целей необходим квадроцикл, так как от этого зависит, какие характеристики у него будут.

Кроме чертежей и «доноров», нужны инструменты, оборудование и просторное помещение, в котором можно осуществлять все работы по сборке квадроцикла. Чертежи используются как готовые, так и самостоятельно разработанные. Из инструментов, необходимых для изготовления, нужны будут: сварочный аппарат, болгарская пила, дрель, различные наборы ключей, трубогиб, мелкий инструмент (молоток, разные отвертки, пассатижи).

Стоит не забыть и еще про ряд важных составляющих.

1. Двигатель от «донора». Тут все зависит от того, какая мощность вам необходима. Для легкой модели хватит двигателя от мотороллера. Для модели, предназначение которой – езда по бездорожью и перевозка грузов, необходим движок от мотоцикла или машины.
2. Рама. Вариантов создания этой детали два – сделать самостоятельно либо модифицировать раму, которая имеется. Главное условие – надежность крепления двигателя, трансмиссии и привода.
3. Задняя или передняя подвеска. Переднюю подвеску от мотоцикла проще будет устанавливать. Если хотите поставить заднюю подвеску, то тут будут два варианта: установить задний мост машины или установить карданно-редукторную систему. В любом случае для модели нужна независимая подвеска с большим дорожным просветом.
4. Рулевая система. Система берется или от мотоцикла, или от автомобиля. Можно совместить две системы в одну, например от мотоцикла – руль, рычаг и вал, которые устанавливают сверху, а от машины – рулевые тяги, монтируемые снизу.
5. Тормозная система. Она должна быть новой или с минимальным пробегом, от этого зависит безопасность езды.
6. Охлаждение.
7. Глушитель. Эту деталь можно купить или изготовить самостоятельно.
8. Аккумулятор, фары.
9. Корпус, обвесы.

Квадроцикл с полным приводом

Для его изготовления понадобится рулевая система от автомобиля, привод от механической трансмиссии, подвеска и дифференциалы. Подвеску, как и рулевое управление, можно снять с автомобиля. Рама в таких случаях варится полностью «с нуля», отталкиваясь от размера двигателя будущего квадроцикла. На передней подвеске следует учесть место под редуктор для привода.

Используя приобретенную на вторичном рынке продукцию автопрома, можно относительно недорого собрать транспорт для труднопроходимых дорог и сельской местности. Одним из бюджетных вариантов исходниика является мотоцикл «Урал», поскольку он недорогой, имеет задний привод и четырехтактный движок. Благодаря своим положительным сторонам он пользуется популярностью.

Квадроцикл, сделанный самостоятельно, — это не только удобный и практичный транспорт, это повод для гордости и возможность продемонстрировать свое мастерство. Внешне он может уступать заводским конструкциям, однако по своим техническим характеристикам квадроциклы домашнего производства ничуть не хуже.

Пожалуй, единственный минус (не считая затраченного времени, поскольку любимое дело не бывает в тягость) – это необходимость привлекать автоэкспертов, чтобы получить документы и иметь возможность зарегистрировать квадроцикл.

В настоящее время квадроцикл является популярным транспортным средством. Он достаточно лёгок в управлении, обладает хорошей проходимостью и высокой степенью манёвренности.

Однако, подобный вездеход достаточно дорогое удовольствие и купить его может далеко не каждый. Не стоит унывать, а можно попробовать сделать его самостоятельно. Как же сделать квадроцикл своими руками? В помощь наши рекомендации.

Если вы владелец старого мотоцикла и он пылится в гараже, то не спешите его утилизировать. Модель «Урал» отлично подходит для переработки в квадроцикл.

Сборка вездехода будет состоять из таких этапов:

• переделка рамы;
• установка приборной рамы;
• установка двигателя;
• установка подвески.

Что необходимо для работы:

• мост;
• амортизаторы;
• аппарат для сварки;
• болгарка;
• тормозная система;
• рулевая тяга;
• металлический профильный лист;
• мотоцикл.

Перед тем как начать сборку стоит определиться с типом управления вашего самодельного квадроцикла. Оно может быть мотоциклетным и рулевым.

Следующий шаг — это модернизация рамы,для этого трубы вертикальных подседельных стоек надо отодвинуть на 40 мм назад. Далее привариваем мост к маятнику «Урала» ,немножко подрезаем нижнюю вилку и подседельные стойки. Рядом с втулками маятниковой подвески привариваем подкосы, изготовленные из труб.

Мост укорачиваем, чтобы сделать транспортное средство компактным и более манёвренным. Теперь делаем карданный вал, который можно соорудить из полуосей Оки.

Квадратные трубы 25*25*2 мм нам нужны для изготовления передней подвески. У автомобиля Жигули можно позаимствовать поворотные кулаки

Пристальное внимание необходимо уделить тормозной системе. Её лучше приобрести отдельно, что бы обеспечить максимальную безопасность

Когда все основные элементы собраны, то можно приступить к установке фар, поворотников и стоп-сигналов. Обшиваем профилем квадроцикл и готовим к покраске.

Делаем самодельный квадроцикл из ИЖА

13 Мар, 2014

Поклонники ATV всегда стремятся конструировать новые аппараты. Многие из них занимаются созданием такого мотовездехода не для того, чтобы сэкономить на приобретении дорогостоящей техники, а чтобы проверить свои силы и удостовериться в том, такой аппарат можно собрать самостоятельно.

Самодельный квадроцикл из ИЖА в первую очередь стребует много внимания и предельной концентрации, без которой невозможно самому правильно собрать данный агрегат. Обычно такие квадроциклы изготавливаются на основе старых советских мотоциклов и запчастей легковых автомобилей. Сборка может занять около четырех месяцев, после которых мотовездеход будет в рабочем состоянии не один год. Конечно же, со временем он будет нуждаться в небольших доработках, однако производить глобальные изменения вам не придется.

Сборка

В первую очередь вам потребуется произвести переделку задней подвески. Обычно рекомендуется не менять маятник самой подвески, а вот подшипники и их корпуса можно взять, разобрав мост «Москвича». Использовав полуось «Волги», необходимо изготовить заднюю ось, к правой стороне которой приваривается ступица ВАЗ. Для того, чтобы прикрепить звездочку к цепи, следует приварить к полуоси крепежный фланец. Для прикрепления звезды необходимо просверлить во фланце специальные отверстия.

После того, как вы осуществили установку подшипников на ось квадроцикла из ИЖА, необходимо прикрепить дистанционную втулку и еще один фланец. С их помощью становится возможным размещение тормозного диска ВАЗ (в классическом варианте). Следует отметить, что данная процедура может не проводиться по причине отсутствия необходимости в ней.

Для того, чтобы изготовить задний тормоз, необходимо задействовать амортизатор, диск и суппорт из автомобиля ВАЗ-08.

Достаточно сложна установка передней подвески самодельного квадрацикла из ИЖА. За основу вам необходимо будет взять запчасти от ВАЗ, просверлить в кулаках отверстия, которые позволяют существенно снизить вес нагрузки. Для создания рычагов также следует воспользоваться деталями задней подвески ВАЗ. Их необходимо будет выгнуть под необходимый в вашем случае профиль. Шариковые опоры также можно взять из запчастей данного автомобиля. Задние амортизаторы чаще всего берутся от «Нивы», а их пружины – из мотоциклов «Днепр» или «Урал». Передний тормоз практически ничем не должен отличаться от заднего.

Еще интереснее здесь:

• 07.05.2014 Выбираем мягкий кофр для квадроцикла Большинство владельцев ATV (all-terrain vehicle), в отличие от спортсменов, приобретают квадрациклы с утилитарной целью: для домашнего
• 13.05.2013 Выбираем задний кофр для квадроцикла Парк квадроциклов в России значительно вырос за последние годы. Большинство владельцев этих маленьких вездеходов используют их как
• 22.05.2014 Квадроцикл irbis atv 150 в России. Рыночная ниша квадроциклов. Россиянам, предпочитающим активные виды отдыха за городом, стоит обязательно призадуматься над тем, чтобы

Самодельные квадроциклы: подробный гайд

Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.

Как сделать квадроцикл своими руками

Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.

Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.

Квадроцикл из Оки

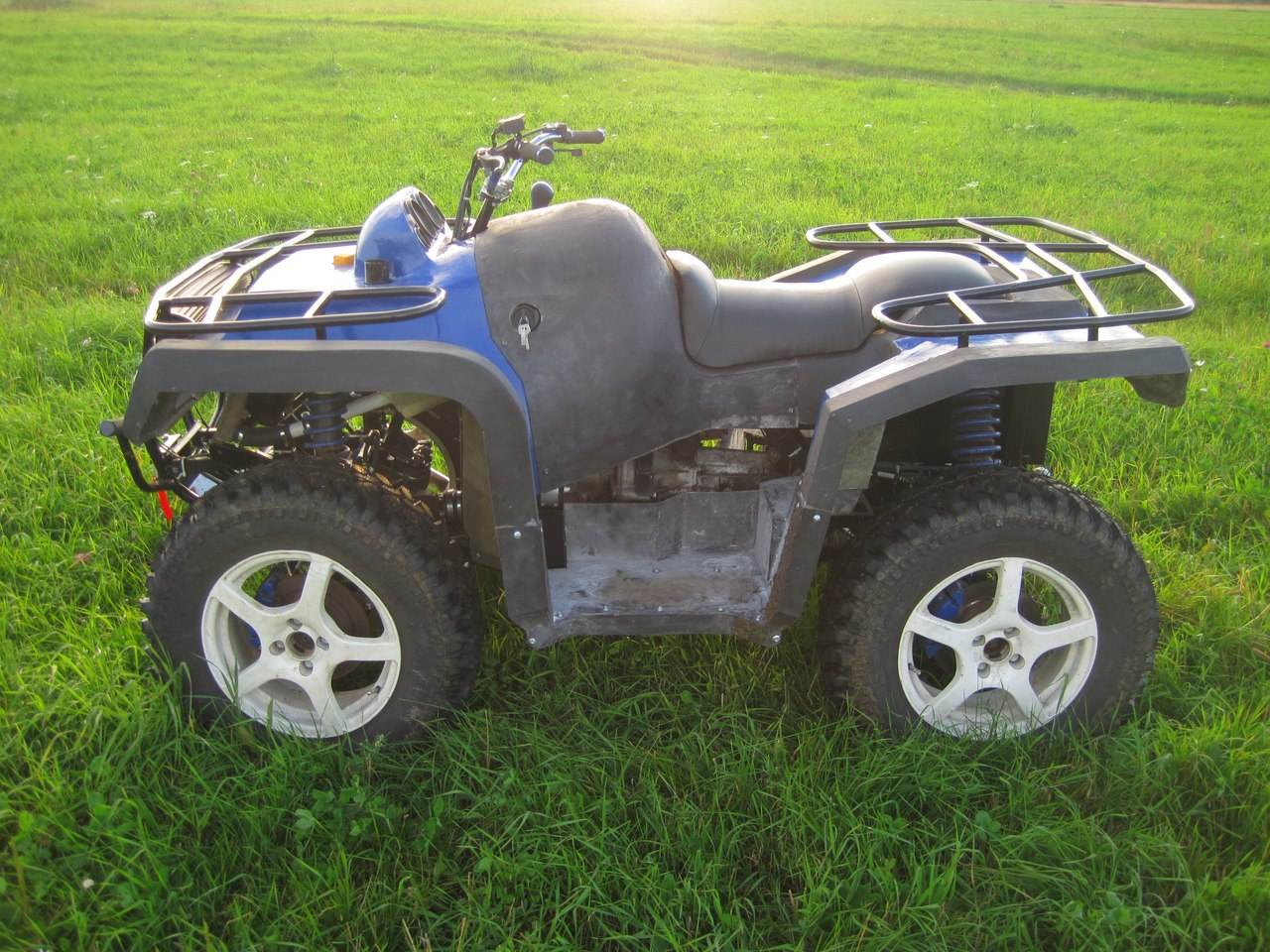

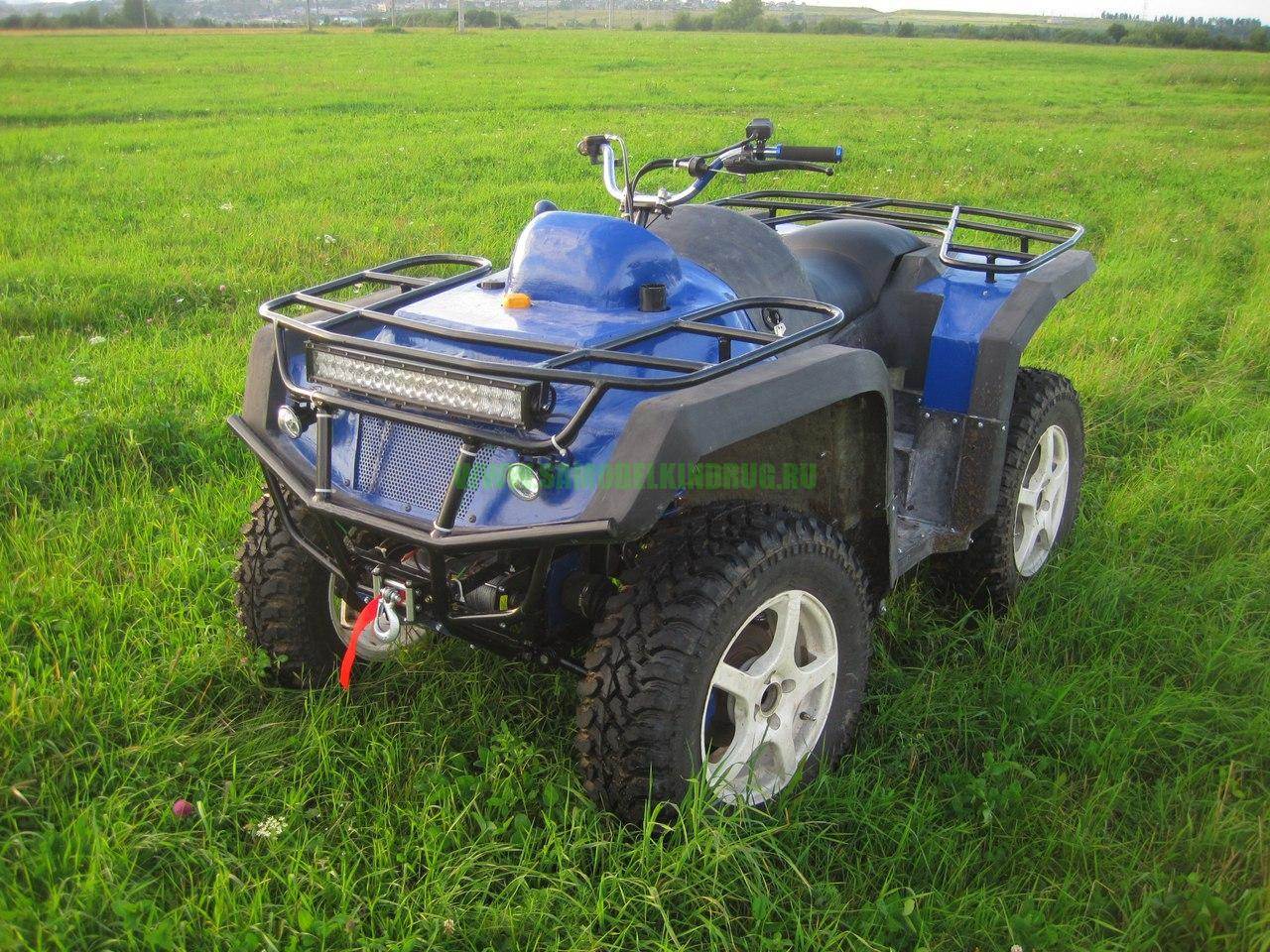

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

• Руль от мотоцикла «Урал»;
• вазовские ШРУСы и межколёсные редукторы;
• 15-дюймовые передние и задние колёса от Niva Chevrolet;
• бензобак из 20-литровой канистры;
• двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Технические характеристики

Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч

Чертежи квадроцикла

Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.

Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа.

Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики.

Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.

Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом.

На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.

Квадроцикл из мотоцикла

Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.

Квадроцикл своими руками — полноценная техника или просто хобби?

Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение.

Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного.

Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.

На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.

Преимущества квадроциклов CFMOTO

Современный дизайн и технологииМодельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.

Качественные комплектующиеНа технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).

Место для двоихВсе квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.

Богатая базовая комплектацияУже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.

Гарантия 2 года без ограничения пробегаНа любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.

Надежность и неприхотливостьВладельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.

Посмотреть адреса дилерских центров CFMOTO

Доработка конструкции

После сборки рамы следует позаботиться о трансмиссии, которая в этой системе будет уникальной. Несмотря на то, что двигатель полноприводный, коробка передач в системе отсутствует. Двигатель при этом устанавливают вдоль, что позволяет переключать передачи и синхронизировав трансмиссию с выходными валами. Если в Оке совместно работали правые и левые колеса, то в квадроцикле нужно создать привод иного типа. Синхронно будут работать два передних и два задних колеса. Такая доработка необходима, дабы обеспечить мотовездеход соответствующими эксплуатационными качествами для езды по жесткому офф-роуду.

Мастеру нужно передвинуть узлы на раме влево, так как горизонтальный узел валов трансмиссии уменьшится. В противном случае система не будет функционировать правильно. Коробка передач от Оки нуждается в соответствующей доработке. Из нее удаляется зубчатая пара, вместо которой будет установлена цепная передача. Это позволит сбалансировать скорость, а также одновременно с этим увеличить крутящий момент.

Переключение передач нужно удлинить, а рычаг переключения скоростей установить слева. Всего передач в такой конструкции 4: по две спереди и сзади. При работе системы положение скорости рычага будет меняться.

Рекомендуется убрать редукторы, которые установлены между колесами. Это характерная черта для автомобилей, выпущенных компанией ВАЗ. Оси удаляют, как и чулок, а взамен устанавливаются валы, предназначенные для переднеприводных транспортных средств.

Переделка трансмиссии является самым сложным этапом сборки системы квадроцикла из старого автомобиля.

Повышение функциональности

Теперь, когда рама и ходовая часть квадроцикла будет собрана, двигатель установлен, вам нужно задуматься о второстепенных конструкциях, благодаря которым использовать технику будет практично. Топливный бак хорошо подойдет от мотоцикла Урал. Его внушительной емкости будет достаточно даже для двигателя автомобиля

Важной модификацией будет установка «шноркеля». Так как двигатель в раме расположен довольно низко, то и воздушный фильтр соответственно забирает воздух снизу. Чтобы исключить попадание в него воды при преодолении бродов, крайне рекомендуется сделать это

Полностью нужно переделать и выхлопную систему, с выводом отработавших газов довольно на высоком уровне, чтобы так же вода не попала внутрь. Так же для квадроцикла нужно большое широкое сиденье перемещая вес тела, удастся добиться лучшего контроля при движении. Из алюминиевого листового металла можно сделать защиту днища для защиты рычагов передней подвески и двигателя. Не лишним в лесу будет лебедка установленная в передней части. Для освещения дороги можно использовать противотуманные автомобильные фары

Чтобы исключить попадание в него воды при преодолении бродов, крайне рекомендуется сделать это. Полностью нужно переделать и выхлопную систему, с выводом отработавших газов довольно на высоком уровне, чтобы так же вода не попала внутрь. Так же для квадроцикла нужно большое широкое сиденье перемещая вес тела, удастся добиться лучшего контроля при движении. Из алюминиевого листового металла можно сделать защиту днища для защиты рычагов передней подвески и двигателя. Не лишним в лесу будет лебедка установленная в передней части. Для освещения дороги можно использовать противотуманные автомобильные фары.

Самодельный квадроцикл 4х4 на базе ОКИ и другой техники

Представляем вам модель квадроцикла 4х4 с полным приводом, который предназначен покорять просторы бездорожья. Данная модель конструировалась путем сборки разнообразных узлов, агрегатов и деталей автомобильной техники разных производителей и марок — это и отечественные и иностранные модели. Квадроцикл собран на базе автосредства ОКА. Технические характеристики собранной модели квадроцикла: -параметры ширины 1 м 55 см, базы 1 м 60 см; -параметры высоты от руля 1 м 30 см, от сиденья 90 см; -высота клиренса 43 см; -масса 390-410 кг; -поставлен двигатель от ОКА; -установлены редукторы осей от Мицубиси; -задние и передние поворотные кулаки и ступицы от Нивы; -использование привода от Нивы; -передние и задние подвески установлены на двойных рычагах; -в качестве упругих элементов использованы торсионы и пружины; -гидроусиление руля от Субару; -заблокированы межосевой и межколесный дифференциалы.

Поэтапная сборка квадроцикла

1. Варим диагональные распорки-усилители с рычагом. Труба Ф21х4.

2. подвеска имеет 4 рычага, на 1 рычаг по 2 = 16 единиц;

3. Токарные работы согласно чертежа переходника редуктора. Центровка и балансировка.

4. Сборка рычагов подвесок.

5. Использована рулевая рейка, в частности гидрораспределитель, от Тайоты, обточив шестерню, насаживаем кардан, вставляем в разрезе вала руля. Благодаря этому имеем жесткую связь.

6. Приваривается ухо. гидроцилиндр к сошке, располагая одну сторону к раме, а другую — к тяге.

7. Применение гидроусилителя без изменения конструкций.

8. Укорачиваем цилиндр для компактности до нужных размеров.

9. Настройка передней подвески, на очереди – упругие элементы.

10. Используем пружины с Урала в комплекте с амортизаторами, устанавливая на передней оси по 1 шт. на колесо.

11. Торсионная передняя и задняя подвески, и другие детали по чертежу.

12. Трансмиссия практически собрана, на очереди доработка внешнего каркаса.

Закончив, согласно чертежей конструкции, сборку, формируем и делаем дизайн. Очень интересная, но кропотливая и длительная работа.

Квадроцикл своими руками видео

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговую инструкцию о том как самостоятельно собрать квадроцикл с двигателем от автомобиля ОКА своими руками. Автор и конструктор представленного квадроцикла Алексей Бразгин. По словам Алексея он давно мечтал собрать свой собственный квадроцикл, перед началом строительства машины просмотрел множество форумов, сайтов самоделкиных, от чего был приятно удивлен… богата Русь-Матушка Кулибинами)) смотрите раздел КВАДРОЦИКЛЫ И приступил к проектировке, сбору необходимых запчастей, узлов и агрегатов. В основном все детали взяты с отслуживших свой срок Отечественных автомобилей, так к примеру двигатель ОКА, элементы подвески ВАЗ, сателиты НИВА-214, гранаты ВАЗ-2109. Рама сварена из профтрубы с сечениями: 20х40, 20х25 и трубы на 20 для изготовления рычагов подвески. Шаровая от классики, пружины ОКА, сайлентблоки тоже классика 24 штуки. Приводные валы от ВАЗ 2109, электропроводка от скутера, диски R-15, резина «Форвард-сафари 540». Топливный бак так же самодельный сваренный Алексеем из листовой нержавеющей стали, вместимость бака 18 л. Кенгурятники передний и задний так же самодельные сварены из трубы.

Данный квадроцикл довольно мощный и с легкостью преодолевает любые преграды бездорожья, ямы, рвы, канавы с водой и без, крутые подъемы и спуски, глубокий и рыхлый снег, все этому зверю непочем)

Чтож, давайте перейдем к рассмотрению пошаговых фото сборки квадроцикла Алексея Бразгина.

Материалы

1. двигатель ОКА
2. элементы подвески ВАЗ
3. проф труба 20х40 и 20х25
4. труба 20 мм
5. пружины ОКА
6. амортизаторы классика
7. диски R-15
8. резина «Форвард-сафари 540»
9. стекловолокно и эпоксидная смола

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей
5. краскопульт
6. рулетка
7. отвертка

Пошаговая инструкция по сборке квадроцикла с двигателем от автомобиля ОКА своими руками.

Первый квадроцикл Второй квадроцикл. Имея наглядный пример намного проще создавать свою собственную технику, но на пути Алексея стояла непростая задача и более полугода кропотливой работы.

Все началось со сбора запчастей и прочего металлолома от Отечественного автопрома)

Двигатель ОКА. Редуктор с гранатами от ВАЗ 2109 Рассмотрите сверху) Сателит от НИВЫ 214 расточенный токарем под девятошную гранату. Сателит на гранате. Рама сварена из профтрубы 20х40 и 20х25, рычаги подвески из трубы 20 мм. Перед. Шаровые от классики. Низ от ВАЗ 2109. Сайлентблоки от классики 24 шт. Переделка девятошных кулаков и совмещение их с классикой. Передние амортизаторы созданы путем скрещивания пружин ОКИ с ее задними амортизаторами, вот что получилось. Нижнее крепление. Задние пружины от ОКИ+амортизаторы классика. Рулевое управление. Радиатор вынесен на раму. Рама предварительно варилась прихватами, чтоб в процессе можно было исправлять допущенные ошибки в конструкции. Крепление руля. Укороченные приводные валы ВАЗ 2109. Задние привода. Передние привода. Переделка системы выпуска выхлопных газов. Резонатор от ВАЗ 2109 был вскрыт и вварена перегородка. Установка радиатора и системы охлаждения двигателя. Рычаг КПП. Крепление в нижней части. Передача крутящего момента от КПП к редукторам. Вид со стороны КПП. Родная граната от ОКИ, привод тоже от нее. Топливный бак сварен из нержавеющей стали, вместимость 18 л. Горловина бака. Диски R-15. Алексей в процессе строительства. Резина «Форвард-сафари 540» Облицовка, начало) Кенгурятник. Передний кенгурятник. Основа для нанесения стеклоткани и пропитки эпоксидной смолой. Самодельное сидение. Первый пробный выезд на квадроцикле. Покатухи на квадрах с ребятами) Грунтовка рамы. Грунт на редуктор. Рама окрашена в черный цвет. Редуктор в синий. Работа с стеклотканью очень трудоемкая и кропотливая.

Вид спереди. Корпус снят для дальнейшей обработки а затем распилен на 3 части. Корпус установлен на квадроцикл. Панель приборов. Участие в гонках на мотоциклах. Корпус покрашен в синий цвет. Установлена лебедка. Пульт управления. Самодельное реле управления собранное из 4х реле стартера от мопеда, получилось бюджетно и надежно. Квадр готов. Вот такой замечательный вездеход собрал Алексей Бразгин Уральский Самородок с Золотыми руками. Так же вашему вниманию представлено видео с испытаний квадроцикла по полному бездорожью, ямы, канавы, броды, крутые подъемы и спуски, тракторные колеи и многое другое 😉 Приятного просмотра

Сборка рамы

Чтобы сделать квадроцикл из Оки следует сначала изготовить основу. Работать следует в отапливаемом помещении с хорошей вентиляцией или на улице под навесом. На первом этапе нужно собрать раму, которую создают при помощи сварки из следующих деталей:

• Нижний и верхний лонжероны делается из двух труб с круглым сечением. Толщина металла должна составлять 3 мм, а диаметр сечения – 25 мм.
• Лонжероны вспомогательные, которые используются для подкосов.
• Лонжероны гнутые, которые образуют верхнюю и нижнюю плоскости.
• Фиксаторы для амортизаторов и рычагов.

Чтобы установить различные узлы на раму, нужно приобрести соответствующее количество металлических кронштейнов и прочих мелких деталей.

Рекомендации

Чтобы упростить работу, собирать квадроцикл правильнее всего вдвоем. Масло для четырехтактных моторов меняют после первого, максимум после второго пуска. При отсутствии под рукой шприца для заправки масленок можно обратиться в любой автосервис — там точно выполнят эту работу. Электрические разъемы надо наполнять литолом либо опрыскивать непроницаемым для воды спреем. Колеса накачивают простым насосом либо обращаются в шиномонтаж.

Вот еще несколько советов:

• читать отзывы на понравившуюся конструкцию;
• предусматривать запас мощности;
• на задние колеса ставить покрышки с хорошим протектором, вперед — обычные дорожные;
• подумать об использовании крыльев и брызговиков.

В следующем видео представлен обзор самодельного квадроцикла.

Изменение внешнего вида.

Несмотря на то, что дизайн пятой модели Планеты был, наверное, самым интересным среди всех отечественных мотоциклов тюнинг мотоцикла ИЖ Планета — 5 чаще всего начинался с внешнего вида. Основной причиной этого было то, что работы по изменению внешнего образа можно отнести к самым простым не требующих глубоких технических знаний и навыков.

С этой целью выполнялись следующие основные работы:

• устанавливались двусторонние дуги и коленные щитки;
• менялось ветровое стекло;
• монтировались более высокие крылья;
• заменялись указатели поворотов;
• заменялась труба глушителя;
• устанавливались увеличенные боковые зеркала.

Выполненные полностью или частично тюнинговые операции по изменению внешнего вида сразу делали мотоцикл узнаваемым и отличным от серийного собрата.
