Как форсировать двигатель мотоцикла ИЖ «Планета»

Рама с чистого листа

Рама для проекта была взята довольно интересная. Визуально-полный сток. Прошу прощения, фото рамы в первоначальном виде нет…

Рама от мотоцикла Ш-53 (мотоцикл для шоссейно-кольцевых гонок на базе планеты). Мне рама досталась с маятником

Думаю маятнику стоит уделить отдельное внимание

Маятник на двух роликовых подшипниках, длинее стандартного на 50 мм. И никакого колхоза! Нет никаких «куча шайбочек», сварочных швов а-ля «дядя вася сосед за флакон сварил». Все выполнено на втулках, удлинение сделано довольно грамотно, маятник усилен дополнительными косынками. Вполне вероятно, что маятник заводского исполнения. Уж больно аккуратно исполнено. На одной оси с маятником выполнено заднее крепление двигателя. Пластины толщиной 3 мм с отверстиями (а не на раме и с прорезями, как в заводском испонении. Как ставить двигатель в сборе с коробкой спросите Вы? Но об этом позже…)

Ну а в остальном полный сток.

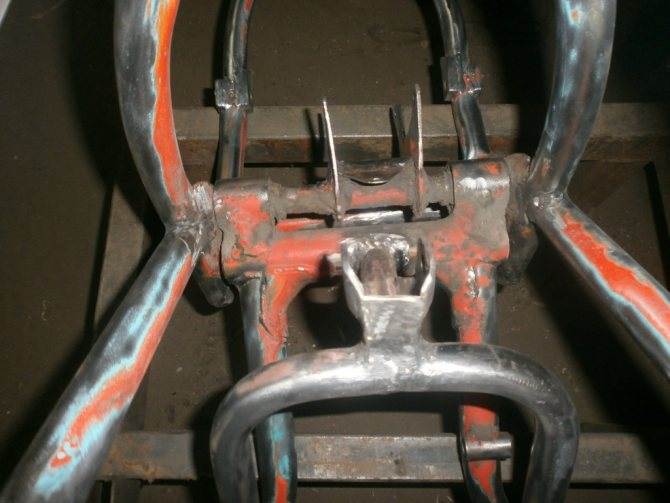

Переварка рамы планировалась глобальная, поэтому рама резалась и варилась на стапеле, дабы не возникло перекоса и нарушения основной геометрии. Сразу же было решено переходить на моноподвеску. Для этих целей был переварен маятник-наварена упорная рамка и крепление нижнего конца аммортизатора. Крепление переднего конца аммортизатора выполнено в нижней части верхней трубы рамы. Укорочена и изменена конфигурация хвостовой части рамы-бардачков нет в планах. Оговорюсь сразу-угол наклона подседельных труб не изменен. Никакого задранного хвоста!

Удалены все лишние крепления с рамы (под боковой прицеп, крепление центральной подножки, заднего крыла, крепление насоса и второй катушки зажигания и т.д.). Все заводские швы при ближайшем рассмотрении оказались неплохого качества, но без должной обработки, которую я выполнил не задумываясь. Сварка рамы на двойной шов, тщательная зачистка….

Варю и чищу сам. Как-никак имею собственную кузнечную мастерскую и приличный набор профессионального инструмента и полагающихся профессиональных навыков. Ага, я кузнец. Самый что ни на есть настоящий. Расскажу как-нибудь отдельно)))

Зачищаю раму болгаркой (да, знаете, есть компрессор на 520 л/мин, есть пескоструй, но все никак не доделаю рабочую часть с керамическими соплами. Эх, лень… размяться с болгаркой и дрелью придётся).

Раму сегодня немного не дочистил от краски, но не суть. Общую концепцию видно.

В скором времени расскажу «как собрать моноаммортизатор с двойной пружиной». Ну это моя версия конечно.

Всем удачи!

Планета 2 и Юпитер 2

Внешний вид представителей второго поколения семейств Юпитер и Планета, выпускаемых Ижевским машиностроительным предприятием, практически идентичный. Главное же отличие данных мотоциклов заключается в конструкции силовых агрегатов.

Так, двигател Планета 2 имеет один цилиндр, в то время как мотор Юпитер 2 снабжён двумя.

Экипажные же части обеих машин унифицированы. Неразборные (сварные) трубчатые рамы похожи, однако точки крепления моторов различаются, поэтому двигателя моделей нельзя поменять местами.

Рама Юпитера в передней части оснащена кронштейном для коляски, чего нет у «Планеты».

На обоих мотоциклах с маркировкой «2» установлены новые конструкции подшипников и защитных сальников, а также экономичные карбюраторы «К-36Ж».

К каждой модели производитель прилагал дополнительные запасные части в виде шинного манометра и запасного троса сцепления.

Рядовой обыватель мог отличить Юпитер 2 от Планета 2 по эмблеме на бензобаке каждой из моделей.

Улучшение технических параметров

Тюнинг для увеличения мощности.

Конструкция двигателя мотоцикла позволяет проводить тюнинг по увеличению его мощности. Одним из вариантов является перепресовка коленвала двигателя и смена опорных подшипников. Обычно в качестве новых подшипников устанавливались подшипники вторичного вала от мотоцикла Ява. Данная реставрация позволяла достичь увеличения мощности двигателя ИЖ Планета — 5 на 10 15%.

Следующим вариантом добавления мощности была работа по увеличению объема цилиндра. С этой целью срезалась его верхняя часть и растачивалась гильза до 76 мм. Затем устанавливался соответствующий поршень, обычно использовался поршень от мотоцикла Планета Спорт.

Увеличение скорости мотоцикла.

После этой операции увеличивалась скорость мотоцикла по некоторым данным до 160 км в час. Поэтому работы по увеличению объема двигателя выполняли владельцы, которые планировали эксплуатировать свое транспортное средство в основном на скоростных магистралях.

Наиболее сложным вариантом технического тюнинга по добавлению мощности ИЖ Планета — 5 является установка наддува. С этой целью происходит монтаж выпускного клапана устройство которого соответствовало аналогам на спортивных вариантах.

Затем устанавливается выпускной резонатор, обладающий резко направленными параметрами. Его задача создать волновой подпор топливной смеси. Следующим монтируется золотниковый клапан для получения несимметричные фазы работы мотора, что позволяет избегать прямого выброса отработанной смеси.

Выполнение наддува на двигателе пятой Планеты процесс достаточно сложный и поэтому не получил широкого распространения.

Улучшение сцепления.

При увеличении мощности мотора необходимо проводить работу по улучшению сцепления.В стандартных условиях серийное сцепление работает уверенно.

Но при увеличении нагрузки резко возрастает риск «сжечь» его и выполнения последующего ремонта. Основные действия по тюнингу сцепления сводятся к замене стандартных дисков на увеличенные металлические. Обычно такие диски изготавливают из двух миллиметрового железа.

Использование более толстых металлических дисков уменьшает проскальзывание, деформацию, обломы и обеспечивает большую теплоотдачу.

Кафе рейсер

Стиль во многом повторяет предыдущий, ведь заключается на придании мотоциклу внешнего вида, схожего с Британскими моделями 60-70-х годов. Отличительной особенностью таких мотоциклов является особая форма сидения и хвостовины. Для нашей модели из переделок придется поработать над задней частью и заменить бак на более обтекаемый. Также придется изменить ряд деталей в целом, это:

  • круглые зеркала;
  • один круглый прибор вместо панели;
  • монохромный, неяркий окрас основных элементов;
  • отсутствие наклеек;
  • обилие хромированных деталей (ножки переключателей, поворотники, возможно крылья).

Фотоотчет: Ремонт двигателя мотоцикла «Иж-планета» (СЗД мотоколяска)

Двигатель который мы сегодня будем с вами ремонтировать, был куплен мной несколько лет назад по объявлению в газете. Человек продававший его клятвенно уверял, что он купил этот двигатель у «какого-то деда» еще в «те времена», вернее он купил у «деда» мотоколяску («инвалидку») , потом порезал ее «на металл», а двигатель вместе с редуктором и другими прибамбасами снял, чтобы потом сделать на его основе трактор, но как всегда, что-то там не заладилось, пошло не так… Как уверял продавец — двигатель якобы находился в идеальном техническом состоянии, пробег мотоколяски был около 5ооо км, что для «Планеты» не очень много. Цену он за него просил небольшую, поэтому двигатель без промедления был куплен и в тот же день доставлен в гараж.

После разборки выяснилось, что разговоры об идеальном состоянии продавцом были сильно преувеличены: коленчатый вал практически заклинил, пришлось менять шатун, поршневая имела критический износ, моторная цепь растянута, изношены сальники, диски сцепления и опорный подшипник коленчатого вала, но в целом двигатель был в отличном состоянии и что самое главное этот двигатель еще ни разу не «вскрывался», поэтому эту покупку можно смело назвать удачной.

Восстанавливать даже сильно изношенный двигатель, всегда легче, если после заводской сборки до вас, туда еще никто не успел сунуть свою пьяную рожу, нежели после всяких бивней…

Для тех кто не знает: двигатель Иж-планеты и СЗД мотоколяски по конструкции практически идентичны за исключением незначительных мелочей, поэтому все прочитанное в этой статье можете смело применять к своим «Планетам» без опасения.

Итак, перед сборкой двигателя все детали тщательно отмываем, проверяем состояние картера и резьбовых соединений, прочищаем-продуваем два масляных канала (отмечены стрелкой) расположенных в верхней части кривошипной камеры, готовим чистое рабочее место, берем две дощечки и укладываем на них левую половину картера.

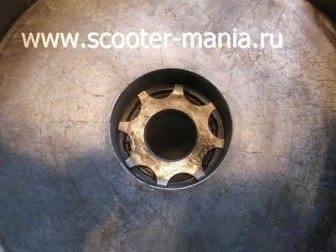

Специальным съемником устанавливаем в левую половину картера стопорное кольцо сальника коленчатого вала.

С внутренней стороны кривошипной камеры в посадочное отверстие коренного подшипника устанавливаем дистанционное кольцо.

Нагреваем техническим феном посадочное отверстие коренного подшипника и при помощи оправки устанавливаем сальник до упора и сразу, чтобы потом не забыть смажьте кромки сальника чистым моторным маслом.

Ложем на сальник маслонаправляющею шайбу, шайба имеет выпуклую форму похожую на тарелку, при установке ориентируйте ее выпуклой стороной к сальнику.

Снова нагреваем феном посадочное отверстие картера и при помощи оправки устанавливаем в него наружную обойму коренного подшипника коленчатого вала. Во вторую половину картера, обойма коренного подшипника устанавливается точно по такому же принципу.

Ищем металлическую плиту толщиной 7-8 миллиметров, вырезаем в ней небольшой клин так, чтобы в этот вырез спокойно заходил шатун. Укладываем коленчатый вал на плиту так, чтобы она зашла между щек, берем коренной подшипник и при помощи оправки не спеша и не прилагая больших усилий напрессовываем его на цапфу коленчатого вала — сначала на одну, потом на другую.

Стоит предостеречь: многие деятели, малознакомые с техникой предпочитают напрессовывать коренные подшипники на коленчатый вал классическим колхозным способом: берут молоток или кувалду и просто-напросто от всей души в наглую забивают подшипник на место.

В итоге, или лопается обойма подшипника (как всегда в этом у них виноваты китайцы ну или торгаши…), либо цапфа выходит из щеки внутрь коленчатого вала, что приводит к блокировке шатуна или деформируется коленчатый вал, что приводит к расхождению его осей, как следствие к потери двигателем мощности. Но чаще всего происходит и то и другое и третье…

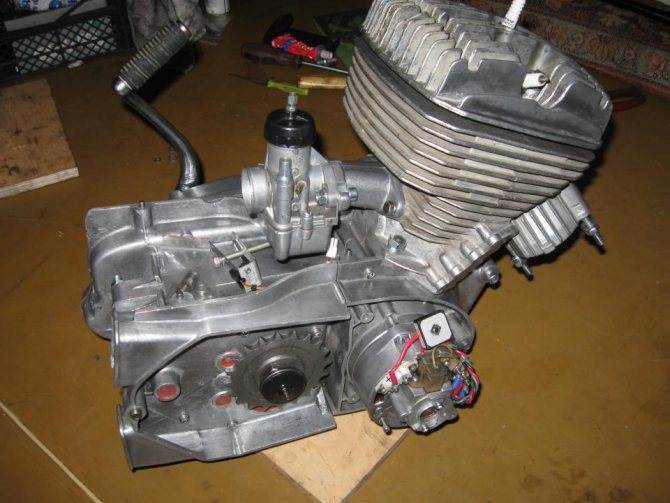

Фотоотчет: Ремонт двигателя мотоцикла «ИЖ-Планета» 2, 3, 4 и пятой модели

Сейчас уже редко где можно встретить «Планету», особенно в стоковом исполнении. Дедовские сараи где они когда-то стояли в изобилии уже давным давно вычищены страждущими, а помойки где они когда-то валялись — поросли травой…

Единственное место где еще можно найти что-нибудь более менее приличное — местные газеты объявлений. Можно поискать и на «Авито», но прежде чем там брать — смотрите товар в живую, а то пришлют вам сумку кирпичей вместо двигателя…

Мне повезло: я нашел в местной газетенке объявление о продаже двигателя от мотоколяски, выехал на место, осмотрел, договорился, купил и привез домой. То что двигатель от мотоколяски пусть вас не пугает — двигатель полностью идентичен родному планетовскому.

Хороший заводской цилиндр в запасе у меня был: расточенный в ремонтный размер + к нему когда-то давно был куплен заводской поршень, хромированные кольца и палец.

Инструменты

Из инструментов на понадобится:

  1. Дрель или шуроповерт
  2. Сверло по металлу на 4 — 5 мм
  3. Плоский надфиль
  4. Технический фен
  5. Оправки. В качестве оправок можно использовать сантехнические сгоны
  6. Мощная плоская отвертка
  7. Рожковый или накидной ключ на 14
  8. Хомут
  9. Молоток или киянка
  10. Масленка или шприц
  11. Герметик

Подготовка

Для выполнения качественного ремонта — детали двигателя должны быть чистыми, резьба в картере прогнана, сальники и прокладки — новыми.

Сначала чистим масляные каналы в кривошипных камерах. Каналов в двигателе Иж-Планета — два: один в левой половинке картера, другой — в правой. Находим каналы и если они сильно забиты — прочищаем их проволокой, промываем чистым бензином и продуваем сжатым воздухом.

Возможности для тюнинга

Этот мотоцикл предоставляет большие возможности для доработок. Как правило, тюнинг мотоцикла Иж касается следующих узлов:

  • Двигатель;
  • Зажигание;
  • Коробка переключения передач;
  • Внешний тюнинг.

В целом Иж Планета 4 12 вольт достаточно прост. Это позволяет переделывать его даже не совсем опытным мастерам. Для начала стоит определить, что хотите получить в итоге. Во многих случаях доработки производят на всех узлах мотоцикла. Но, это довольно трудоемко.

Часто проще оказывается просто переработать один или два узла, которые дадут вам должный эффект. Самым популярным является тюнинг двигателя. Также владельцы во многих случаях изменяют технику визуально делая ее практически неузнаваемой.

Сборка и разборка

Прежде чем задумываться о мощности, необходимо разобраться в техническом обслуживании мотоцикла. Зачастую, гоняясь за скоростью и внешним видом, владельцы забывают об элементарных правилах эксплуатации своего любимца. Вследствие халатности, и не только, возникают различного рода поломки. Устранение проблем можно выполнить самостоятельно. Учитывая, что разборка и сборка двигателя ИЖ Планета 5 очень просты, их можно выполнить в домашних условиях. Тем не менее, рекомендуется прибегнуть к созданной заводом книге по эксплуатации и техническому обслуживанию мотоцикла.

Бывают случаи, когда книга техобслуживания была давно утеряна, или вовсе не получена при покупке. В таком случае вот простой порядок разборки двигателя:

Следует учесть, что чем чище будет ваше рабочее место, тем лучше будет произведен ремонт, поскольку грязь, попавшая внутрь двигателя, может затруднить его работу и даже стать причиной очередной поломки. Не поленитесь перед работой хорошо отмыть мотор.

Записывайте, либо отмечайте ход своих действий. Это поможет при сборке. Группируйте детали в порядке их разбора и комплектуйте по расположению. Чем организованней будет процесс разборки, тем быстрее вы соберете двигатель ИЖ Планета 5, технические характеристики которого вновь станут радовать вас.

Итак, первым делом необходимо снять трубку выпуска

Удобнее всего будет не откручивать ее полностью, а только со стороны двигателя и привязать к устойчивой детали.
Теперь приступите к снятию крышки цилиндров, закрепленной на четыре болта и сами цилиндры, осторожно, не повредите прокладки. Повреждение прокладок приведет к нарушению давления и компрессии двигателя.
Снимите трубку на чехле цепи.
Выбейте передний палец укрепляющий двигатель

Выбивайте аккуратно, погнутая деталь обратно не залезет.
Теперь приступайте к креплениям двигателя. Отверните все гайки и болты с задней части двигателя.
Когда двигатель не закреплен, убираем его в сторону, на устойчивую поверхность. На поддоне расположены семь болтов, их необходимо открутить. После аккуратно снимите поддон. Снимите пластину выносящего маховика и прокладку, зафиксируйте двигатель. Зафиксировать двигатель лучше на верстаке, если его нет, то массивный стол подойдет.
Переходим к выносящему маховику. Чтобы ослабить болт, крепящий маховик, понадобятся торцевой ключ и длинная прочная монтировка. Резьба на шляпке довольно мягкая, если переусердствовать – можно сорвать.
Затем разделяем половинки поддона. Они еще понадобятся, так что не убираем их в «дальний угол».
Теперь переходим к выносящему маховику и шпону. Они снимаются просто, особых навыков не требуют.
Запомнив места расположения регулировочных шайб, последовательно выньте передний, задний и копирный валы.
Переходим к крышкам кривошипных камер. Вывернув шпильки аккуратно снимаем крышки и кольца.
Затем снова необходимо вернуться к поддону. Выньте коленчатые валы из его половинок.
Дальше снимите подшипники половинок картера. Открутите обойму и винты с сальником коленчатого вала.
И последний шаг. Снимите установочные кольца и выбейте сальники. Сборка осуществляется в обратном порядке, но необходимо закручивать болты и шпильке с определенными усилиями. В остальном не должно возникнуть вопросов о том, как собрать двигатель ИЖ Планета 5.

Кроссовый Иж

С ходу хотелось бы отметить, что серийных байков с подобным официальным названием не существует и никогда не существовало. Для одних мото-любителей данный термин служит в качестве еще одного названия легендарной Иж Планеты Спорт. Другие же проводят спортивный тюнинг байка от Ижевского мотозавода, который в дальнейшем и называют Иж под Кросс или Иж Планета Кросс. Отметим и то,что подобной модернизации в отечественных реалиях практики поддаются и Юпитеры. Для кроссовой аматорской реформации подходят все типы легких и средних байков. А так, как вышеуказанные русские мотоциклы являются одними из самых мощных в этих классах, их нередко и берут в качестве базы для дальнейшей модернизации и тюнинга.

Иж Кросс, купить который можно на сегодня во многих городах и деревнях (так как на нашей родине немало энтузиастов-механиков). В таком случае вам не придется изучать море информации относительно особенностей конструкционной переделки железного коня. Все же подобное решение слегка истощит ваш семейный бюджет.

Сборка половинок картера

Обезжириваем разъем половинок, выбиваем немного направляющие втулки так, чтобы они вышли над плоскостью на 5-6 мм. В зависимости от вашего желания — собираем КПП. Лично я, КПП собираю только после сборки двигателя, мне так удобней.

Наносим на разъем любой автомобильный герметик, устанавливаем вторую половинку картера, достукиваем ее кияночкой, устанавливаем крышку КПП и стягиваем картер болтами.

Болты тянем не абы как, а строго по фен-шую: тянем примерно на треть усилия сначала середину крест накрест, потом периферию и постепенно увеличивая усилие за несколько кругов затягиваем болты на сколько хватает силы.

Тюнинг мотоцикла Иж. Переделываем Иж на 12В систему зажигания.


Несмотря на то, что на дворе уже 21-й век еще много осталось мотоциклов с 6-ти вольтовой системой зажигания. Слабый свет головной фары делает езду в темное время суток совсем не безопасной. Запчасти на 6-ти вольтовую систему зажигания уже давно не выпускаются. Найти замену вышедшему из строя генератору или реле заряда практически не возможно, хотя сам мотоцикл еще вполне может послужить своему владельцу. Для перехода на 12 вольт необходимо подготовить следующие вещи: аккумулятор на 12В, генератор 12В, реле заряда 12В, кусок проводки от генератора к реле заряда от мотоцикла Иж с 12-ти вольтовой системой зажигания, катушки зажигания тоже нужны 12В, все лампочки и реле поворотов тоже подлежат замене на 12 В.

Необходимо так же изготовить переходную пластину.

После того, как все необходимые принадлежности в наличии, начинаем демонтаж старого генератора и реле заряда. Меняем так же катушки зажигания на 12 в. Устанавливаем переходную пластину в места крепления старого генератора на правой крышке картера. Устанавливаем новый якорь на вал. Новый генератор крепим к переходной пластине.

Новое реле заряда ставим на место старого, при необходимости переделываем точки крепления реле к раме мотоцикла под сиденьем.

Соединяем реле заряда с генератором пучком имеющихся проводов. Все тщательно изолируем. Провода с контактов оставляем из старой проводки, их подключаем к минусам катушек зажигания. Подключаем новый аккумулятор, проверяем искру на свечах, размыкая контакты. Выставляем опережение зажигания как обычно и запуск! Меряем напряжение в сети мотоцикла тестером. При правильно собранной схеме в работающем двигателе напряжение должно быть около 14 – 14,5В.

Теперь у нашего мотоцикла появилась возможность установки БСЗ вместо контактов, чего раньше мы не могли себе позволить, но это уже другая тема. Всем удачи на дорогах!

Дмитрий Хорешко

Редакция журнала благодарит Хорешко Дмитрия за любезно предоставленные материалы для статьи.

Если у Вас есть чем поделиться с читателями и Вы желаете опубликовать на нашем сайте свой рассказ или фотоотчет о путешествиях, присылайте, пожалуйста, материалы на адрес:

Это может быть интересно

  • Тюнинг мотоцикла Иж. БСЗ на Иж Юпитер Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера…
  • Бесконтактная система зажигания на мотоцикл Урал, Днепр Решая проблему надежности системы зажигания на своем мотоцикле Урал, я пришел к выводу о необходимости …
  • Установка маслонасоса от мотоцикла Днепр в двигатель Урала Это статья о тюнинге двигателя мотоцикла Урал. В ней подробно отражен процесс переделки и установки маслонасоса…

Мотоцикл Иж планета 5 технические характеристики двигателя

Двухколесный мотоцикл ИЖ Планета 5 двигатель, которого развивал только 22 л. с., практически на всем периоде своего выпуска, а это с 1987 по 2008 год считался одним из самых распространенных мотоциклов среднего класса у отечественных покупателей.

  • Двигатель для пятой модели.
  • Основания для ремонта.
  • Модернизация двигателя.

Этот мотоцикл был разработан и изготавливался на «Ижевском машиностроительном заводе» (Ижмаш), который расположен в столице Республики Удмуртия.Основными достоинствами, которые обеспечивали популярность ижевских мотоциклов, причем не только в России, следует считать:

Удобство эксплуатации.
Простота конструкции и технического обслуживания.
Высокая общая надежность.
Экономичные ремонтопригодные моторы.
Доступные цены.

Кроме того, Ижмаш постоянно стремился производить изменения и улучшения в конструкции своей продукции, в том числе мотоцикла модели Иж Планета 5 и в двигателе ИЖ Планета 5. На самом заводе регулярно проводилась модернизация производства с целью повышения качества. Так сборка силовых агрегатов, в том числе и сборка двигателя ИЖ Планета 5 осуществлялась на специализированном технологическом участке.

Двигатель для пятой модели

Двигатель Иж Планета 5 содержит следующие основные характеристики и показатели:

  • тип исполнения – двухтактный с одним цилиндром;
  • рабочий объем цилиндра – 345 куб. см;
  • диаметр поршня– 72 мм;
  • мощность – 22,0 л. с. при 4800 оборотах коленвала в минуту;
  • напряжение АКБ – 12 вольт;
  • вариант охлаждения – воздушный;
  • тип зажигания – бесконтактный;
  • соотношение смеси масла и бензина (А 76) – 1/30.

Основания для ремонта

Полная разборка двигателя Иж Планета 5 при ремонтных работах выполняется, если произошли повреждения и поломки следующих элементов:

  • коленчатого вала;
  • подшипников;
  • поршня;
  • шатуна.

Поломки данных деталей могут происходить по причине заклинивания мотора, общем сильном износе, который сопровождается повышенным гулом при работе, а также различными стуками в картере. Вдобавок, ремонт двигателя Иж Планета с его полной разборкой выполняется при износе сальников коленчатого вала.На начальном этапе производства силовых агрегатов лепестковый клапан на Иж Планета 5 обладал определенными технологическими недоработками, связанными с низкой прочностью. Поэтому он быстро разрушался, его элементы попадали внутрь цилиндра, что требовало дальнейшей разборки и в большинстве случаях замены поршня Иж Планета 5.

Если при эксплуатации двигателя соблюдались все установленные производителем регламентные и технические виды обслуживания, применялись соответствующие технологические материалы и жидкости, то он эксплуатировался долгое время, при этом сохраняя свои технические параметры.

Модернизация двигателя

Особенностями конструкции мотоцикла ИЖ Планета 5 является то, что владелец, обладая определенными техническими навыками, мог своими руками выполнить тюнинговые работы, чтобы придать своему мотоциклу более современный вид и повысить его мощность.Тюнинг двигателя Иж Планета 5 был направлен на увеличение его мощности. Такая работа обычно начиналась с перепрессовки коленвала двигателя ИЖ Планета 5, что позволяло поднять его мощность на 10-15%.Следующим мероприятием по увеличению мощности считалась расточка цилиндра до ремонтного размера в 76 мм и доработка поршневой группы. В некоторых случаях устанавливалась поршневая группа от мотоцикла ИЖ Спорт.

Для более заряженных версий на моторах мотоциклов ИЖ Планета 5 применялся турбонаддув. Но, как бы качественно не выполнялись бы работы по модификации своими силами двигателя ИЖ Планета 5, это все равно приводит к снижению срока службы и увеличению количеству ремонтов.

Схема двигателя ИЖ Планета 5

1 — свеча зажигания;2 — головка цилиндра;
3 — цилиндр:4 — поршень;
5 — поршневое кольцо;6 — палец поршня:
7 — картер;8 — канал для смазки коренного подшипника;
9 — роликоподшипник;10 — левый сальник; П — левая крышка;
12 — моторная цепь;13 — шарикоподшипник;
14 — звездочка коленчатого вала:15 — наружный барабан муфты сцепления; 16 — диск муфты сцепления;
17 — внутренний барабан:18 — нажимной диск;
19 — пружина;20 — фасонная гайка;
21 — толкатель;
22 — шарикоподшипник;23 — зубчатка пускового механизма;
24 — рычаг переключения передач;25 — рычаг пускового механизма:
26 — вал пускового механизма;27 — вал механизма переключения передач;
28 — сектор пускового механизма;29 — пружина:
30, 31, 32. 39, 40, 42 — шестерни коробки передач;33 — вилка переключения передач;
34 — упор;35 — вал переключения передач;
36 — крышка коробки передач;37 — установочная втулка;
38 — правая крышка;
41 — промежуточный вал;43 — шарикоподшипник;
44 — роликоподшипник:45 — вторичный вал;
46 — первичный вал:47 — регулировочный винт сцепления:
48 — шарик червяка;49 — червяк сцепления;
50 — колпачок гайки вторичного вала;51 — сальник;
52 — звездочка;53 — генератор;
54 — правый сальник;55 — роликоподшипник;
56 — прокладка;57 — коленчатый вал;
58 — перепускной канал;59 — выхлопное окно;
60 — декомпрессор

При своей мощности в 22 лошадиных сил, объем двигателя ИЖ Планета 5 составляет все 346 куб.см. Это очень неплохой показатель для столь малого объема. При обычном использовании, скорости в 120 км/ч вполне достаточно. Правда динамика Планеты чуть хуже Юпитера, да и в дороге тревожат лишние вибрации. Однако такие показатели устраивают далеко не всех, поэтому многие задумываются о том, как увеличить мощность двигателя ИЖ Планета 5.

В целом, байк имеет стандартное электрооборудование, воздушную систему охлаждения, многодисковое сцепление и коробку передач на 4 ступени. Сам двигатель работает в два такта. Для заправки используется масляно-бензиновая смесь. Как видите, показатели ИЖ Планета 5, характеристика двигателя которого не многим отличается от Юпитера, могут позволить ему выступить в качестве «рабочей лошадки».
