Схема устройства стиралки Electrolux
Понимание, как выглядят и где находятся основные элементы устройства стиральной машины, поможет быстрее провести диагностику и ремонт бытовой техники.
Итак: все элементы внутреннего устройства скрыты за металлическими панелями корпуса (передней, задней, боковыми) и крышкой. Чтобы продлить срок эксплуатации стиральной машины в условиях повышенной влажности, панели покрывают специальной защитной эмалью.
В зависимости от расположения люка, различают стиральные машины Электролюкс с вертикальной загрузкой (закладка белья происходит путем открывания крышки) и фронтальной загрузкой (люк расположен на передней панели).
Внутреннее устройство
(определенный набор деталей и механизмов, обеспечивающих бесперебойную, качественную работу стиральной машины) включает:
- Модуль управления — один из основных элементов, управляющий и контролирующий функционирование всех механизмов стиральной машины.
- Панель управления помогает выбрать необходимую программу, запустить или приостановить процесс стирки.
- Прессостат и впускной клапан (обеспечивают контроль процесса набора воды в бак).
- Двигатель — движущая сила, обеспечивающая вращение барабана.
- Таходатчик (контролирует скорость вращения барабана).
- Трубчатый электронагреватель (ТЭН) расположен в нижней части корпуса стиральной машины, под баком, нагревает воду до заданной температуры.
- Термистор (вмонтирован в ТЭН, определяет степень нагрева воды).
- Демпфер и пружины — элементы уменьшающие вибрацию барабан стиральной машины в процессе стирки, полоскания ли отжима.
- Тяжелые бетонные или пластиковые блоки — противовесы (помогают погасить вибрацию, возникающую в процессе эксплуатации стиральной машины).
- Резиновый уплотнитель вокруг люка — манжета (обеспечивает максимально плотное прилегание двери, препятствует протеканию воды).
- Устройство блокировки люка (защищает стиральную машину от протечек).
- Сливной насос, фильтр, патрубки — основные элементы системы слива отработанной воды из барабана.
На задней панели расположены: шнур электропитания, сливной и наливной шланги.
Коды неисправностей и основные поломки
Рассмотрим основные коды ошибок:
Кодов в стиралках «Электролюкс» еще много. Мы указали те, которые встречаются чаще всего.
Причины и признаки поломки
Не все неполадки отображаются символами на дисплее. Некоторые можно определить по внешним признакам.
Стиралки с вертикальной загрузкой чаще страдают от износа опор барабана, замену которых можно сравнить с монтажом нового подшипника. Приходится полностью разбирать агрегат. Также встречаются такие поломки:
Ремонт стиральной машины «Электролюкс» с вертикальной загрузкой лучше доверить профессионалу. Внутри корпуса детали расположены очень тесно, поэтому ремонт проводится практически на ощупь. Если вы хотите выполнить работы своими руками, вам поможет видео:
Определились с местом поломки фронтальной модели? Тогда самостоятельно приступайте к ремонту.
Приступая к разборке и ремонту, соблюдайте технику безопасности.
Теперь приступайте к осмотру и диагностике.
После загрузки белья цикл стирки не начинается, индикаторы не горят? Проверьте:
Как проверить фильтр и кнопки:
Проблемы с дверцей
Дверца во время стирки должна быть герметично закрыта. Поэтому предусмотрено два вида замка: механический и электронный. Первый представляет собой язычок и отверстие, где происходит фиксация. Второй блокируется на электронном уровне (УБЛ), при этом слышится щелчок.
Осмотрите ручку двери на момент повреждений. Если язычок не достает до отверстия, подтяните болты петель. Для диагностики УБЛ необходимо осмотреть его контакты на повреждения и подгары:
Нет забора и слива воды
За один цикл стирки машинка несколько раз забирает и сливает жидкость. После загрузки не слышно шума забора, а на табло горит код ошибки? Прочистить тракт можно своими руками:
Если техника остановилась с водой в баке, потребуется прочистить слив.
В последнюю очередь проверяется помпа. Осмотрите крыльчатку. Часто на нее наматываются нитки и волосы. При неисправности механической части насос подлежит замене.
Не срабатывает отжим, барабан не вращается
В процессе эксплуатации приводной ремень изнашивается и растягивается. В машинках «Электролюкс» он находится за задней панелью. Наденьте ремень на место, если он слетел. Сначала установите его на шкив двигателя, а затем на шкив бака. При износе деталь подлежит замене.
Осмотрите двигатель и его щетки. Именно щетки служат для передачи тока на ротор мотора. Их графитовые стержни со временем изнашиваются. Вытащите щетки из корпуса, сняв контакты. Если износ составляет больше половины — монтируйте новые элементы. Купить их несложно в магазине.
Какие могут возникнуть сложности и как их преодолеть?
Сложности, с которыми можно столкнуться в процессе разбора стиральной машинки Индезит:
- Чтобы при монтаже деталей не возникло трудностей с обратной установкой, нужно выкручивать их аккуратно, не прилагая значительной силы. Это позволит избежать деформации корпуса и комплектующих, срыва резьбы и не только. Применять молоток и другие ударные инструменты можно лишь в случае крайней необходимости.
- Чтобы на полу не образовалась большая лужа воды, ее нужно слить заранее. Еще одна опасность присутствия жидкости внутри прибора – это ее попадание на детали. Контакт запчастей и воды может привести к их порче.
- Потеря болтов сопряжена со сложностью подбора аналогичных по размеру креплений. Поэтому при разборе их нужно складывать в отдельную коробку.
Много важной и полезной информации о ремонте стиральных машин Индезит представлено в этом разделе
Подготовка к разборке стиральной машины
Чтобы разобрать стиральную машину Электролюкс, необходимо подготовить инструменты, а затем отключить технику от коммуникаций и электричества и переместить на свободное пространство для более удобного проведения работ.
При разборке следует фиксировать на камеру каждое действие, особенно – снятие проводки. Это поможет не совершить ошибок при сборке и не допустить более серьезной поломки техники, требующей дорогостоящего ремонта.
Если потребуется приобрести новые детали, лучше остановиться на оригинальных или аналогичных, но не уступающих в качестве. Выбор и покупку детали стоит осуществлять строго в соответствии с моделью и маркой стиральной машины Электролюкс.
Разбираем стиральную машину
Дальнейшая разборка стиральной машинки-автомата будет зависеть от того, что именно необходимо демонтировать и заменить.
Для снятия задней стенки следует выкрутить удерживающие ее саморезы, которыми она крепится к внутреннему каркасу.
Чтобы снять барабан, следует отсоединить гибкий шланг датчика уровня воды, магистраль от лотка с порошком и оба шланга слива и залива воды. Все шланги снимаются с помощью откручивания крепящего хомута.
Для снятия электрических приборов — ТЭНа или двигателя, необходимо запомнить (сфотографировать) и отсоединить все удерживающие их провода, после чего приступать к откручиванию крепящих элементов (болтов и саморезов).
Сложнее всего снимается бак стиральной машинки. Чтобы получить доступ к барабану, который часто выходит из строя из-за попадания мелкого мусора в движущиеся части, необходимо не просто открутить лишние детали, нужно выполнить распиливание бака. Демонтаж бака желательно проводить аккуратно, распиливать пластик и металл строго по прямой линии, чтобы после ремонта можно было без труда выполнить гидроизоляцию бака с помощью герметика.
Обрыв или растяжение приводного ремня — от 1000 руб*
Приводной ремень передает вращение от вала мотора к барабану. Если ремень растянулся и слетел со своего штатного места или вовсе порвался – барабан перестает вращаться.
ПРИЗНАКИ
При растяжении приводного ремня барабан вращается, но машинка Электролюкс не выходит на отжиме на высокие обороты, поскольку ремень проскальзывает. Если ремень слетел или порвался, машинка не будет крутить барабан вовсе, хотя, в остальном, программа может выполняться. После залива воды, возможно, на дисплее появится аварийный код Е01 (ЕА1), Е02 (ЕА2), Е04 (ЕА4), ЕА5 или ЕА6.
КАК УСТРАНИТЬ
Неисправный ремень подлежит замене: даже если он пока цел и только растянулся, в дальнейшем он будет постоянно слетать. Если слетает новый ремень, необходимо проверить подшипники, крестовину и пружины. Вероятнее всего, барабан люфтит по причине одной из этих поломок, поэтому новый ремень и слетает.
*Расценки только за работу мастера, новый приводной ремень оплачивается отдельно.
Вызов мастера
Иногда сделать все самому не получается, или просто страшно лезть в стиралку без опыта выполнения подобных работ. В таких случаях лучше вызвать мастера.
Есть несколько вариантов:
- Обратиться в специализированную фирму. Найти компании, которые занимаются ремонтом можно через интернет. Преимущества в том, что можно сразу ознакомиться с репутацией и отзывами о фирме, недостаток – это будет стоить дороже вызова частных мастеров.
- Сервисы для фрилансеров. Существуют специальные сервисы, например, «You Do», где нужно выставить задание, описать приблизительную поломку, если есть такая возможность, выставить цену. На задание может откликнуться мастер. На таких сервисах обычно тоже есть отзывы и рейтинги, а цена ниже, чем на фирмах.
- Частные объявления. Информацию об услугах по ремонту частные мастера выставляют на досках объявлений, в соцсетях. Но с этим способом следует быть осторожным, всегда есть риск нарваться на мошенника.
Стоимость услуг зависит от ценовой политики конкретной компании или мастера и даже от города проживания. В таблице примерные цены на замену деталей:
| Вызов специалиста, диагностика | 500-1000 руб. |
| Барабан | От 2000 руб. |
| Замена/ремонт мотора | От 1500 руб./от 750 руб. |
| Кнопка | От 1000 руб. |
| Датчики уровня/температуры воды | От 1200 руб. |
| Подшипники | От 2500 руб. |
| Эл. модуль | От 2500 руб. |
Остальные, менее сложные в установке узлы, например, сетевой шнур, защелка люка, извлечение стороннего предмета, будут стоить около 1000-1500 рублей с работой.
К сожалению, мошенников развелось достаточно много, из-за них можно лишиться, как денег, так и техники. Распространенные схемы:
Взятие аванса за выезд мастера. Авансы возможны лишь в случаях, когда мастер выезжает далеко за город, и то не всегда. Обычно, после пересылки аванса, номер «специалиста» не отвечает.
-
- Стиралку забирают на ремонт в мастерскую. Причем адрес этой мастерской неизвестен, в таких случаях технику могут забрать навсегда.
- Замена работающих узлов. Вид мошенничества, когда для увеличения чека меняют то, что еще работает. Разобраться в такой ситуации сложнее, предварительно желательно ознакомиться с отзывами о честности сервиса.
Видео
Диагностика неисправностей и коды ошибок стиральных машин Zanussi и Electrolux:
Порядок разбора стиральной машины Zanussi для замены подшипников барабана:
Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники. Рад поделиться с читателями своими знаниями в области эксплуатации и ремонта приборов. Обожает спортивную рыбалку, водный туризм и путешествия.
Нашли ошибку? Выделите текст мышкой и нажмите:
Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью. Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».
Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м 2 своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.
Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.
Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.
Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.
Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.
В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.
Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.
Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.
Алгоритм действий
Для каждого типа стиральной машины Электролюкс (в зависимости от способа загрузки) прописан определенный алгоритм разбора.
Бытовой прибор с горизонтальной загрузкой
Корпус стиралки с фронтальной загрузкой — две половинки (задняя и передняя, соединенная крепежными элементами по боковой линии).
Учитывая такую особенность конструкции, стиральная машина Электролюкс разбирается следующим образом:
- Находим два винта, расположенных на задней стенке корпуса, выкручиваем их. Чуть подталкиваем крышку по направлению задней стенки, приподнимаем и снимаем с корпуса.
- На левой и правой боковой панели выкручиваем два винта, фиксирующие заднюю панель.
- В нижней части задней панели выкручиваем два крепежных элемента.
- По бокам, предварительно открыв заглушки, выкручиваем фиксирующие болты.
- Разжимаем и приподнимаем пластиковые держатели, фиксирующие панель в верхней части корпуса.
- Снимаем заднюю панель.
- Внутри порошкоприемника находим пластиковый язычок, нажимаем его, аккуратно вытягиваем диспенсер из корпуса стиралки.
- Выкручиваем крепежные болты, снимаем дверцу люка вместе с петлей.
- Аккуратно поддевая пружину хомута шлицевой отверткой, стягиваем металлическое кольцо с манжеты. Резиновый уплотнитель заправляем внутрь барабана.
- Выкручиваем саморезы расположенные на левой стороне панели управления, аккуратно отверткой открываем защелки сверху и по бокам панели, не отключая проводку, снимаем блок управления.
- Выкручиваем саморезы расположенные вокруг замка люка, под панелью управления и вокруг сливного фильтра, снимаем переднюю панель с корпуса.
- Одной рукой придерживаем шкив, другой — снимаем ремень привода.
- Выкручиваем крепеж удерживающий двигатель, отсоединяем клеммы проводов питания, сдвигает мотор чуть на себя, вынимаем механизм из корпуса.
- Отсоединяем провода со сливной помпы, выкручиваем крепежные элементы, аккуратно проворачивая по часовой стрелке, вынимаем насос из корпуса.
- Отсоединяем проводку с ТЭНа, выкручиваем центральный болт (расположен между контактами) и аккуратными раскачивающими движениями снимаем нагревательный элемент с посадочного места.
- Выкрутив центральные болты, демонтируем противовесы.
- Используя плоскогубцы, вытаскиваем шпильку удерживающую амортизаторы, снимаем парные элементы с нижней части бака и корпуса стиральной машины.
- В верхней части корпуса отсоединяем патрубки порошкоприемника, проводку наливного клапана, пружины, предварительно отсоединив трубочку, демонтируем прессостат.
- Аккуратно приподнимая, снимаем бак с пружин, вынимаем его из корпуса.
На данном этапе разбор стиральной машины Электролюкс с фронтальной загрузкой окончен.
С вертикальной
Алгоритм действий:
- Аккуратно поддевая защелки с правой и левой стороны, приподнимаем панель управления, отсоединяем проводку с разъемов платы, снимаем панель с корпуса.
Перед тем как отсоединить какие-либо провода, необходимо сфотографировать схему их подключения.
Отсоединяем провода, выкручиваем крепеж, снимаем электронную плату.
Предварительно отсоединив патрубки и проводку, демонтируем заливной клапан.
Выкрутив фиксирующие элементы, расположенные на задней панели и один в нижней части передней панели, демонтируем боковые стенки корпуса.
Из открывшегося пространства вытягиваем двигатель, сливной насос и датчик уровня воды (все элементы расположены под баком). Для этого выкручиваем крепеж, снимаем проводку, вытягиваем механизмы из корпуса.
Блокируем колесо шкива деревянным бруском. Аккуратно снимаем ремень привода.
Поднимаем верхнюю панель (крышку), вытаскиваем порошкоприемник (фиксируется на защелках).
Выкручиваем болты удерживающие крышку.
Оттягиваем резиновую манжету, под которой открывается доступ к саморезам, фиксирующим пластиковую планку. Их также необходимо выкрутить. Снимаем верхнюю панель.
Выкручиваем метизы удерживающие вал, закрываем дверцы бака, извлекаем бак из корпуса.
На этом этапе разбор стиральной машины с вертикальной загрузкой можно считать оконченным.
Тщательно подготовьтесь
Учитывая тот факт, что стиральная машинка – это довольно крупный прибор и деталей в нем много, для его разборки потребуется место. В маленькой ванной такую работу лучше не делать. Воспользуйтесь помощью друга и вытащите технику в более просторное помещение, а лучше вывезите машинку в гараж (в теплое время года) или в отапливаемую мастерскую. Прежде чем «притрагиваться» к стиралке, совершите ряд необходимых действий:
- обесточьте машинку;
- полностью удалите из недр машинки остатки воды (через фильтр, диспенсер, шланги);
- соберите необходимый инструмент.
В ходе разборки машинки, вам придется извлекать довольно большое количество крупных деталей. Складывайте их таким образом, чтобы с одной стороны ничего не перепутать, а с другой, чтобы все было под рукой. Крепежные элементы и другие мелкие детали лучше складывать в заранее подготовленные емкости (пластиковые контейнеры, баночки и т.п.). Подготовьте кусочек толстой проволоки согнутой в форме английской буквы «S». Его вы зацепите за правую стенку корпуса после снятия верхней крышки. Получится крючок, на который удобно можно повесить панель управления (чтобы не отсоединять от нее проводку).
Для совершения задуманного, не понадобятся какие-то уникальные инструменты. Найдите в собственном ящике: отвертки (шлицевую и крестовую), пассатижи, ножовку по металлу, набор головок или рожковых ключей разных размеров, молоточки с металлическими и резиновыми ударниками. Спрей WD – 40 на тот случай, если придется иметь дело с приржавевшими крепежными элементами. Также стоит приготовить хорошую тряпочку, которая не оставляет ворсинок. Когда все будет готово, можно приступать к работе.
Вертикальные и другие крепления
Есть модели “старшего поколения”, у которых верхнюю часть снимают иначе. Например, машинка “Ардо” устроена по-другому. Для того чтобы её открыть, вначале надо убрать все болты, фиксирующие крышку сзади. Аккуратно вывинтите саморезы и поднимите её, медленно двигая не назад, а вперёд. Хитрость заключается в том, что “крыша” поедет только под углом, который нужно почувствовать, вовремя поддев её.
У старых моделей от “Сименс” и “Бош” есть специфические крепления, которых сейчас нет на современных машинках. Фиксирующие болтики у них расположены сбоку верхней крышки. Вначале удалите все заглушки, а потом принимайтесь выкручивать болтики. Крышку отсоединяйте также – под определённым углом, иначе снять её будет невозможно.

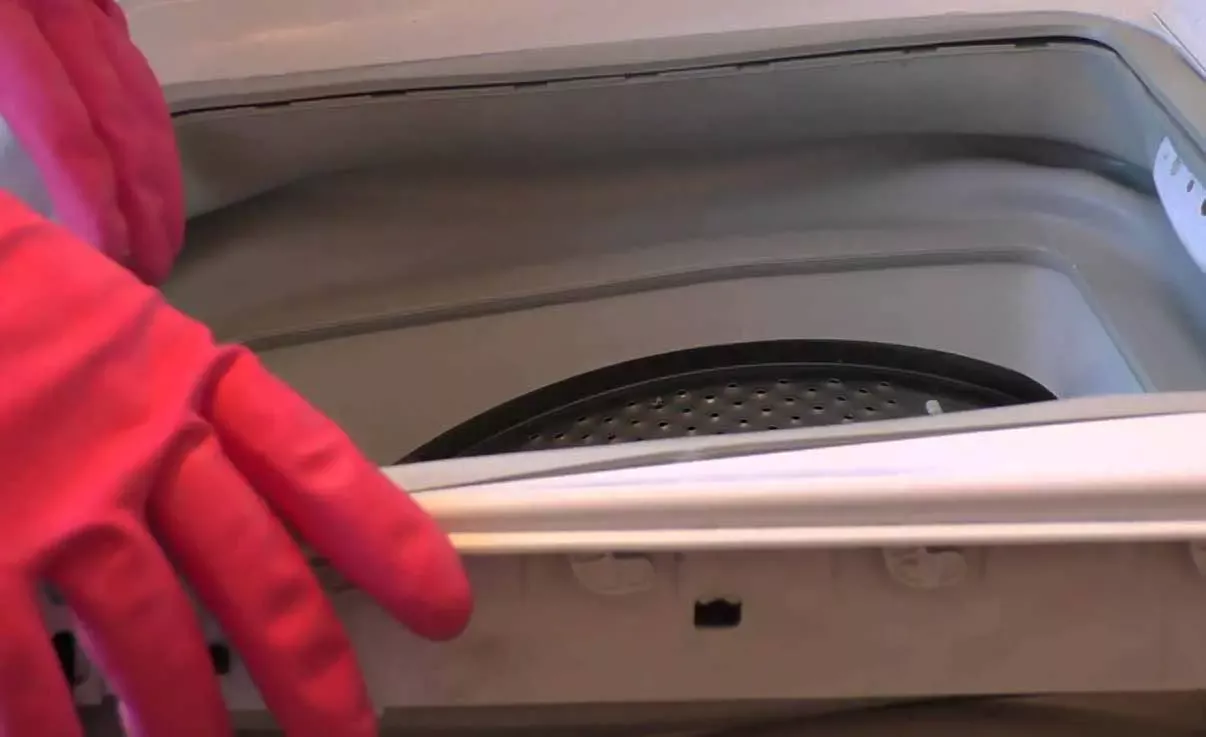

Снять крышку со стиральной машины с вертикальной загрузкой намного проще
Нужно поддеть её с помощью плоской отвёртки и осторожно потянуть кверху. Осталось наклонить элемент вперёд и снять его
Бывает так, что, сняв верхнюю панель, человек сталкивается с необходимостью убрать передние и боковые части. Для этого нужно:
- открутить все болты, сохранив шайбы (они нужны для того, чтобы заземлить корпус);
- отогнуть нижнюю стенку;
- сдвинуть её по вертикали;
- убрать панели, расположенные сбоку;
- окрутить боковые винтики и вынуть переднюю панель.
После установления причины поломки проделайте все шаги в обратной последовательности.
