Отключаем тепловой электронагреватель – важнейший «орган» машинки
Мы получили доступ к важнейшим частям стиральной машины Бош. Первой из них мы отключаем тепловой электронагреватель (ТЭН), дабы не повредить провода: замена ТЭН обойдется весьма дорого, поэтому ничего напутать и сломать нельзя. Для пущей уверенности все провода можно сфотографировать.
Нагреватель можно встретить где-то в районе бака, поскольку именно он отвечает за температуру воды в баке стиральной машины. Не будет ТЭНа – стиральная машина либо откажется стирать вовсе, либо будет стирать только холодной водой. Тем не менее, ТЭН нужно отключить при полной разборке так, как мы указали: последовательно отсоединяя проводки, предварительно запечатлев порядок.
Как собрать прибор?
Если удалось справиться с разбором стиральной машины Бош, то собрать ее не составит труда. Все действия нужно выполнить в обратном порядке, начиная с установки амортизаторов и бака.
Спешить не следует. Если ранее велась съемка, то сделанные кадры могут пригодиться именно в этот момент. После того, как машинка будет собрана не должно остаться ни одной детали. Лишних элементов в конструкции СМА Bosch не предусмотрено.
Особое внимание нужно уделить соединению проводов. Если в гнездо ТЭНа будут посажены контакты другого элемента, то это может привести к замыканию как самих комплектующих, так и электронного модуля, ремонт которого считается одним из наиболее дорогих
Болты нужно завинчивать плотно, чтобы в процессе эксплуатации прибора они не вышли из резьбы. Если на них имеется ржавчина, ее нужно удалить. Также рекомендуется осмотреть состояние шлангов и патрубков, ТЭНа.
При обнаружении известкового налета, его удаляют. Для этого можно воспользоваться специальными составами на основе кислот, либо народными средствами: содой и уксусом 9%. Заменяют изношенные резинки и прокладки.
Заключительные мысли
Разборка стиральных машинок Самсунг относится к трудоёмким процессам, требующим ответственного подхода. Принцип разбора практически ничем не отличается у разных производителей, поскольку и сами агрегаты устроены примерно одинаковы. Некоторые отличия в процедуре характерны лишь для стиральных машинок Самсунг с вертикальным видом загрузки. Главное – точно запоминать расположение каждой из деталей, пока идёт монтаж. Тогда потом будет проще провести сборку в обратном порядке, соблюдая требования производителя
Важно заранее оценить собственные силы, чтобы потом разборка не оказалась непосильной
Разборка стиральной машины
Чтоб провести самостоятельно разбор устройства, понадобится ряд инструментов: отвёртки крестообразные 4—6 мм, шлицевые 4—10 мм, ключи гаечные 8/9 и 18/19, пассатижи. Разборка начинается со съёма защитного бокового кожуха. Для этого необходимо открутить винты по периметру и движением на себя выдвинуть боковую крышку. После снятия левой боковины открывается доступ к главным блокам агрегата. Получив доступ к элементам устройства, можно провести обслуживание, проверить узлы или провести замену вышедших из строя частей.
Перед тем как снять нагревательный элемент, его можно проверить на месте. Для этого после освобождения его от клемм с помощью тестера замеряется сопротивление, оно должно быть порядка 20—50 Ом. Для его замены надо открутить гайку на стягивающем болте, после чего надавить на болт, утапливая его внутрь
Осторожно поддевая по периметру плоской отвёрткой внешнюю часть ТЭНа, извлечь его из бака. Починить нагреватель в случае обрыва спирали невозможно, поэтому потребуется его заменить. Если необходимо отремонтировать мотор, то потребуется его снять
Перед снятием двигателя снимается ремень привода, отсоединяется клеммная колодка, далее выкручиваются винты и двигатель снимается с полозьев. В механизме двигателя нужно проверить щётки. Они, как правило, расположены снаружи корпуса и плотно прижаты к коллектору. При их износе теряется мощность мотора, и машинка автомат начинает сбоить. Особенно это проявляется при отжиме
Если необходимо отремонтировать мотор, то потребуется его снять. Перед снятием двигателя снимается ремень привода, отсоединяется клеммная колодка, далее выкручиваются винты и двигатель снимается с полозьев. В механизме двигателя нужно проверить щётки. Они, как правило, расположены снаружи корпуса и плотно прижаты к коллектору. При их износе теряется мощность мотора, и машинка автомат начинает сбоить. Особенно это проявляется при отжиме.
Одной из наиболее часто встречающихся поломок помпы стиральной машины является выход из строя крыльчатки. Перед тем как приступить к извлечению помпы, можно открыть сливной фильтр, расположенный на передней части машинки, и очистить отсек от мусора, после этого покрутить крыльчатку рукой. Если принято решение снимать помпу, то придётся открутить пластиковую деталь, соединяющую насос, сливной патрубок и сливной шланг. Для этого откручиваются крепёжные винты.
Самая трудоёмкая операция — это извлечение бака. Потребуется снять верхнюю крышку. Для этого предварительно придётся освободить блок электроники. Обычно он прикручивается винтами и по периметру удерживается клипсами. После отсоединяем бункер дозатора путём приподнимания его вверх и, пассатижами ослабляя хомут, вытягиваем патрубок. Снимаем верхний противовес и остальные части машинки.
Практически для снятия барабана потребуется разобрать всю машинку. В баке слабая деталь, это подшипник. Чтоб добраться до него, нужно установить бак сальником вверх и выбить подшипник с помощью зубила и молотка. Современные модели выпускаются с литым подшипником, т. е. отдельно от бака заменить его не получится.
Например, одна из первых машинок, появившаяся в продаже Bosch WFC 1600 WMV 3800A / Maxx 4, имеет съёмные подшипники, их замена в ней возможна, но очень трудоёмка.
Ремонт электронного блока
Такой ремонт необходимо проводить, имея специальные знания. В случае подозрения на электронный блок можно извлечь плату из пластикового контейнера, предварительно отключив все разъёмы, и внимательно осмотреть места пайки. Нередко из-за вибрации машинки они разрушаются. Также при попадании стиральных порошков или в случае протечки возможно появление налёта на плате текстолита. В этом случае рекомендуется промыть плату спиртовым раствором.
Одной из важных частей управления машинкой является программатор. Другое его название — командоаппарат. Эта деталь отвечает за выбор режимов. Она может быть механического вида или электронного. В случае электронного вида используется микропроцессор. Механический программатор тоже имеет тенденцию выходить из строя
При его разборке необходимо соблюдать осторожность, так как внутри имеются пружинки. Программатор состоит из набора шестерёнок и синхромотора. В принципе командоаппарат устроен довольно сложно, и без опыта не следует его разбирать
В принципе командоаппарат устроен довольно сложно, и без опыта не следует его разбирать
Особое внимание нужно обратить на контактную группу, нередко она окисляется, что приводит к сбоям в работе
Как собрать прибор?
Если вам удалось справиться с разбором стиральной машины Бош, собрать ее не составит труда. Все действия нужно выполнять в обратной последовательности, начиная с установки амортизаторов и бака.
Нет необходимости спешить. Если вы делали фотографии раньше, кадры, которые вы сделали, могут пригодиться прямо сейчас. После сборки машины не должно остаться ни одной детали. В дизайне Bosch AGR нет лишних элементов.
Особое внимание нужно уделить подключению проводов. Если в розетку ТЭНа посажены контакты другого элемента, это может привести к короткому замыканию как самих компонентов, так и электронного модуля, ремонт которого считается одним из самых дорогих
Болты необходимо затягивать плотно, чтобы при работе устройства они не выступали за резьбу. Если на них есть ржавчина, удалите ее. Также рекомендуется проверить состояние труб и патрубков, ТЭНов.
Если обнаружен известковый налет, его удаляют. Для этого можно использовать специальные составы на кислотной основе или народные средства – соду и уксус 9%. Заменяет изношенные резинки и прокладки.
Разборка СМА Bosch
Действуйте строго в указанной ниже последовательности.
Убираем крышку
Посредством крестовой или шестигранной отвертки выкрутите винты (две штуки), расположенные сзади. Сдвинув верхнюю панель на себя, приподнимите ее вверх
Но соблюдайте осторожность, иначе можете пораниться острыми краями крышки. Уберите снятый элемент подальше — чтобы не мешал
Убираем панель управления
Извлеките контейнер для стирального порошка. Нажмите на центральную защелку и, двигая его вперед, выньте наружу.
За контейнером вы обнаружите болты. Разжав защелки и помогая себе отверткой, снимите управляющую панель. Отсоединяйте все проводки, идущие к ней. Но сначала сделайте фото — чтобы затем присоединить провода правильно. Можно и не отсоединять провода — пусть панель болтается на сервисном крюке.
Демонтируем нижнюю панель
Нужно снять нижнюю фасадную стенку — эта часть стиралки прикрепляется с помощью защелок. Снять нижнюю крышку совсем просто — разожмите защелки.
Снимаем переднюю панель
Распахните дверку. Перед тем как разобрать дверцу стиральной машины Bosch, следует выкрутить винты и снять ее — она держится на петлях
Действуйте осторожно, чтобы не испортить стеклянное окошко. Заправив внутрь манжету и поддев хомут отверткой, сдерните люк
Открутив болтовые соединения, на которых крепится замковое устройство, извлеките УБЛ. Отсоединив провода от УБЛ, уберите замок.
Откручивайте один за другим саморезы, на которых крепится фасадная стенка. Снимите ее.
Снятие задней панели и противовесов
Открутив болтовые соединения, которыми крепится стенка, уберите ее. Станут видны «внутренности» машинки. Теперь откручивайте планку, соединяющую половинки корпуса. Действуя подходящим ключом, уберите противовес, расположенный наверху. Потом аналогично уберите противовесы, находящиеся возле загрузочного люка.
Разбираем верхнюю часть
Вам предстоит извлечь бак — деталь громоздкую, поэтому следует расчистить пространство внутри аппарата и демонтировать комплектующие, имеющие с баком соединения.
Уберите кюветку, отсоединяя соответствующий патрубок. Входной клапан также отсоедините от своего патрубка. Далее наступает очередь прессостата и фильтра, подавляющего помехи. С прессостата снимают трубку. Все отсоединенные детали извлекают наружу. Вверху ничто не мешает извлечению узла.
Разбираем заднюю часть
Возвращайтесь в заднюю часть, чтобы снять крепежные соединения и детали:
- приводной ремень;
- ведущие к мотору проводки;
- болты, удерживающие электромотор на подвесах.
Пошатывая движок, извлеките его. Будьте осторожны — мотор очень тяжелый.
Извлечение насоса
Положив стиралку набок (на левую сторону), уберите дно — если таковое имеется.
- с помощью пассатижей нужно разжать хомут патрубка слива;
- уберите проводки, подсоединенные к помпе;
- выкрутите болты, фиксирующие помпу — доставайте ее.
Извлекаем бак

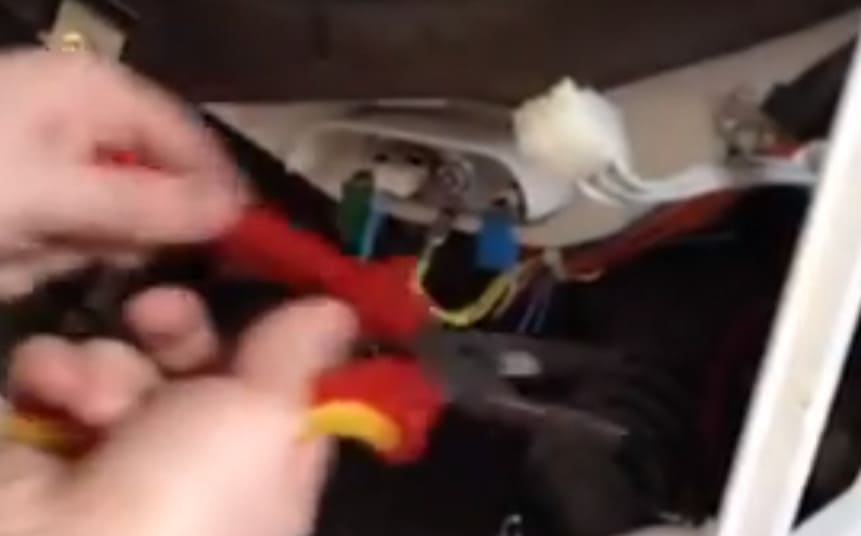

Отсоедините проводку от ТЭНа — в «Бошах» он расположен впереди, внизу бака.
Нагревательный элемент не вытаскивайте, чтобы не разорвать уплотнитель из резины — он не восстанавливается после повреждения. На стенах может крепиться проводка, которую держат жгуты — их перекусывайте с помощью кусачек. Демонтируйте амортизаторы. Теперь снимайте бак и вытаскивайте через переднюю часть.
Сброс ошибки на стиральной машине Bosch Maxx 5
Зажмите кнопку «Обороты» и переведите селектор на 1 деление левее – «на 7 часов» (в зависимости от модели СМА это может быть режим «Супер быстрая», «Слив» или «Отжим»). Отсчитайте 3 секунды и отпустите кнопку «Обороты».
Поверните селектор на 5 часов. Режим может называться «Джинсы», «Полоскание» или «Тонкое белье». Самое главное, что вы сделали 1 «шаг» против часовой стрелки от положения «на 6 часов».
Подождите 2 секунды и верните селектор в положение на 12 часов («выкл»). Крутить селектор нужно против часовой стрелки!
После этих действий машинка должна сбросить ошибку и, при выборе программы, показать ее длительность.
Правила разборки стиралки Bosch
При выполнении разбора нужно выполнять тот порядок действий, который соответствует типу загрузки прибора. Алгоритм будет отличаться, но не существенно.
С горизонтальной загрузкой
Пошаговый алгоритм разбора стиральной машины Бош с фронтальной загрузкой:
- Снять верхнюю крышку. Для этого необходимо выкрутить 2 болта, располагающиеся на задней стенке прибора. Крышку приподнимают вверх, после чего проталкивают вперед.
- Отвернуть крепежные винты, которые фиксируют панель управления, снять ее. Чтобы демонтировать модуль управления, нужно открыть защелки. Сначала две верхних и две нижних (по правой стороне панели), затем три центральных, а после одну нижнюю и одну верхнюю слева.
- Под крышкой располагается прессостат, его демонтируют.
- Снимают порошкоприемник. Для его извлечения нужно нажать на специальный язычок.
- Снимают переднюю панель корпуса: отворачивают верхний крепежный винт, освобождают хомут и выталкивают манжету, скручивают нижние винты. Фронтальная стенка снята.
- После демонтажа передней стенки, можно увидеть траверсы, их скручивают. Затем отсоединяют провода сетевого фильтра.
- Откручивают клапан подачи воды, который располагается на задней стенке.
- Освобождают крепежи бака, скручивают мотор и противовесы.
- Снимают ТЭН. Чаще всего он фиксируется одним болтом. Если ТЭН идет туго, его извлекают раскачивающими движениями.
- Отсоединяют температурный датчик.
- Снимают бак вместе с амортизаторами. Если требуется его разбор, то разъединяют клипсы, которые крепят две половины. Затем демонтируют шкив, выбивают сальник и подшипники.
- В последнюю очередь можно снять помпу. Ее отсоединяют от наливного шланга (от патрубка барабана она была отсоединена ранее, при его снятии), снимают крепежи и достают со дна корпуса.
После того, как все элементы стиральной машины будут разобраны, можно приступать к ремонту. Как снять верхнюю крышку, читайте здесь.
Как разобрать стиральную машину Бош, подскажет видео:
С вертикальной
Шаги по разбору стиральной машины Бош с вертикальной загрузкой существенно не отличаются. Изменяется только порядок их выполнения:
- сначала снимают панель управления, которая располагается на верхней крышке, а не на передней стенке — она крепится с помощью защелок;
- аккуратно отсоединяют провода, выкручивают винты, фиксирующие плату управления;
- отсоединяют наливной клапан, предварительно сняв с него шланг;
- следующим этапом становится снятие верхней и боковых панелей;
- затем отсоединяют хомут от барабана.
Дальнейшие действия осуществляются по плану, представленному для машинки с фронтальной загрузкой.
Трудности и способы их преодоления
Стиральная машина Bosch имеет сложную конструкцию, поэтому при ее разборке неопытный человек может столкнуться с некоторыми трудностями, а именно:
- Неправильная разводка и фиксация деталей. Избежать этого можно, сфотографировав исходное положение элементов.
- Заклините стенки корпуса. Чаще всего это происходит с верхней крышкой машины. Если его трудно удалить, аккуратно снимите его плоским тупым предметом.
- Болт, который крепится. Чтобы разрыхлить стяжку, их нужно смазать силиконом.
- Утечка воды из аварийного шланга. Его нужно открывать заранее, еще до начала анализа. В трубах всегда присутствует определенное количество жидкости, которая может попасть не только на пол, но и на электронику. Этого нельзя допускать.
Что и как ремонтируем дома
Далее на примере ремонта стиральной машины Bosch Maxx 5 расскажем подробнее о том, какие неисправности можно устранить самостоятельно:
Чистка фильтров. Названные детали наиболее подвержены засорам. Сливной фильтр размещается в нижнем углу машинки, за небольшой панелью, и закрыт крышкой. Чтобы открыть фильтр, нужно провернуть ручку крышки против часовой стрелки. Очищать требуется не только фильтры, но и место их установки – там также собирается грязь. Перед тем как доставать сливной фильтр, расстелите под ним тряпки – на них будет стекать вода во время извлечения детали. Входной фильтр располагается в месте подключения шланга залива воды. Ремонт или замена сливного насоса. Добраться до него можно, сняв переднюю панель машинки. Как это сделать? Вытащите лоток-распределитель для моющих средств. Открутите шуруп, расположенный справа внизу в открывшейся нише. Снимите нижнюю панель – для этого выкрутите шуруп рядом со сливным фильтром, потом шурупы в нижней части панели. Удалите металлическое кольцо, фиксирующее уплотнитель на люке, с помощью отвертки отогнув пружину, и демонтируйте сам уплотнитель. Потяните за нижний край передней панели и снимите ее. Чтобы снять насос, надо отсоединить провода от замка люка. Итак, насос у вас в руках. Разберите его и проверьте на наличие посторонних предметов. Крыльчатка механизма должна свободно вращаться в обе стороны. Если ничто не мешает ее движению, проверьте мультиметром сопротивление обмотки – показатель 200 Ом говорит о ее исправности. Замена нагревательного элемента – ТЭНа. Снимите заднюю стенку корпуса. Снизу бака вы обнаружите хвостовик (два контакта с подведенными к ним проводами). Измерьте его сопротивление мультиметром. Значение должно быть 30 Ом. Отсутствие цифр или знак бесконечности свидетельствуют о том, что ТЭН подлежит замене. Его нужно извлечь, отсоединив провода и открутив гайку между контактами. Спираль может прикипеть и не сниматься. Слегка постучите по ней резиновым молотком или размягчите накипь специальным средством, например WD-40. После того как вы достали ТЭН, очистите внутренние края отверстия в баке и только тогда монтируйте новую деталь
Для замены важно использовать нагреватель, предназначенный именно для вашей модели. Если вы поставите другой, он может сгореть сразу же (а вместе с ним и модуль управления)
Устранение неисправностей прессостата
Как отремонтировать эту деталь? Сбои в работе датчика уровня воды могут быть связаны не только с его окончательной поломкой. Сам элемент может оказаться исправным – просто в трубке, которая крепится к нему, может образоваться засор. Прессостат находится под верхней крышкой в правом углу и держится на двух шурупах. Проверьте его трубку и контакты, в случае необходимости очистите их. При необходимости замените датчик. Замена подшипников. Данная процедура потребует полной разборки стиральной машины. Во время демонтажа не отсоединяйте провода от блока управления – его будет трудно подключить обратно. Демонтируйте деталь и положите ее на верхнюю раму или повесьте на специальный крюк. Как разобрать машинку? При ремонте стиральной машины Bosch, чтобы открутить барабан, нужно сначала отвинтить рессоры. Бак соединяется двумя пластиковыми защелками, которые придется сломать. Неисправные подшипники аккуратно выбивают из гнезда при помощи молотка и долота, зачищают место посадки и затем устанавливают новые детали
Устранение неисправностей прессостата. Как отремонтировать эту деталь? Сбои в работе датчика уровня воды могут быть связаны не только с его окончательной поломкой. Сам элемент может оказаться исправным – просто в трубке, которая крепится к нему, может образоваться засор. Прессостат находится под верхней крышкой в правом углу и держится на двух шурупах. Проверьте его трубку и контакты, в случае необходимости очистите их. При необходимости замените датчик. Замена подшипников. Данная процедура потребует полной разборки стиральной машины. Во время демонтажа не отсоединяйте провода от блока управления – его будет трудно подключить обратно. Демонтируйте деталь и положите ее на верхнюю раму или повесьте на специальный крюк. Как разобрать машинку? При ремонте стиральной машины Bosch, чтобы открутить барабан, нужно сначала отвинтить рессоры. Бак соединяется двумя пластиковыми защелками, которые придется сломать. Неисправные подшипники аккуратно выбивают из гнезда при помощи молотка и долота, зачищают место посадки и затем устанавливают новые детали.
Теперь вы знаете, как починить агрегат в домашних условиях. Подобным образом осуществляется и ремонт стиральных машин Bosch Maxx 4.
Последовательность действий при ремонте
Нужные запасные детали для определённой модели можно посмотреть в таблице соответствия.
Всю работу можно разделить на несколько крупных шагов:
- Необходимо вытащить бак из стиральной машины, предварительно отсоединив и открутив от него все насаженные элементы.
- Необходимо разобрать бак, и выбить подшипники и сальник.
- Купить новые и установить их в посадочные места.
- Поставить бак обратно в стиральную машину, и навесить и присоединить всё оборудование.
Это основные этапы, можно их разбить на более мелкие. После выполнения замены — необходимо проверить работоспособность стиральной машины на всех режимах, и обязательно убедиться в отсутствии протечек.
Вид со снятой верхней панелью.
Ремонт своими руками
Итак, вы подготовили все необходимое, приступайте к работе.
Снимите верхнюю крышку стиральной машины Бош
Возьмите крестовую или шестигранную отвертку, выкрутите сзади машины два винта. Теперь сдвиньте крышку вперед и поднимите вверх. Будьте осторожны, края панели могут быть острыми. Отставьте ее в сторону.
Отсоедините панель управления
Перейдя к передней части, вытащите лоток-дозатор для порошка. Нажав на защелку в центре, потяните его на себя и достаньте из корпуса.
Далее выкрутите расположенные за лотком болты, а также болты с другой стороны панели. Аккуратно разожмите пластиковые защелки (можно поддеть плоской отверткой), отсоедините панель. Чтобы ее полностью убрать, понадобится отсоединить разъемы проводов — лучше их заранее сфотографировать. Но проще повесить панель сбоку, на сервисный крючок.
Снимите нижнюю крышку. Она расположена внизу передней панели. Для этого достаточно разжать защелки. Отложите ее в сторону.
Демонтируйте переднюю панель машинки Бош
В первую очередь откройте дверцу люка. Перед тем, как разобрать дверцу стиральной машины Bosch, снимите ее с петель, выкрутив винты крепления. Сделать это нужно, чтобы не повредить стекло люка.
Отогните манжету люка и, поддевая отверткой хомут, сдерните его с места. Уплотнительную резину заправьте внутрь барабана.
Выкрутите болты, фиксирующие замок дверцы. Заведите руку за корпус и достаньте УБЛ. Отсоедините от него все провода и отложите замок.
Выкрутив саморезы по периметру передней панели, аккуратно снимите ее и уберите в сторону.
Отсоедините заднюю панель и займитесь противовесами
Отверткой открутите болты по периметру крышки, снимите ее. За панелью вы сразу увидите внутренние узлы стиральной машины Бош.
Открутите саморезы верхней планки, которая соединяет две части корпуса. Взяв ключ на 14 мм, выкрутите болты и снимите верхний противовес. То же самое проделайте с противовесами, которые расположены вокруг люка.
Уберите детали в верхней части
Как дальше разобрать стиральную машинку Бош? Чтобы достать бак, нужно максимально освободить место, а также отсоединить все прикрепленные к нему детали.
- Чтобы убрать кювету лотка-дозатора, отсоедините ведущий к нему патрубок. Если на нем есть хомут, разожмите его плоскогубцами. Также уберите патрубок входного клапана.

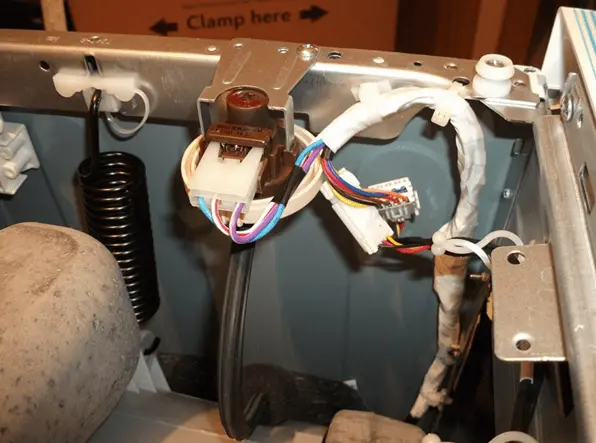

- Теперь отсоедините прессостат и помехоподавляющий фильтр. Чтобы это сделать, отсоедините от деталей проводку, выкрутите болты крепления. От прессостата уберите трубку. Вытащите детали из корпуса.
Сверху бак уже ничего не удерживает.
Вернитесь к задней части
Теперь нужно отсоединить все крепления и элементы.
- Снимите ремень привода, немного потянув на себя.
- Отсоедините провода, ведущие к электродвигателю.
- Открутите болты, которые удерживают мотор на подвесках.
Немного раскачивая двигатель из стороны в сторону, достаньте его из корпуса
Осторожно, деталь тяжелая!
Доберитесь до помпы
Необходимо уложить стиралку на левый бок, снять днище (если оно есть), открутив винты.
Разбираем стиральную машину Bosch:
- Пассатижами разожмите хомут сливного патрубка.
- Отсоедините его. Будьте внимательны, в нем может быть вода.
- Разожмите провода, ведущие к насосу.
- Выкрутите болты, которые фиксируют сливной насос, и достаньте его.
Снимите бак
До демонтажа бака осталось немного. Отсоедините провода от нагревательного элемента. ТЭН в машинах Бош располагается в передней части, под баком.
Иногда на стенках бака крепится проводка, скрепленная жгутами. Перекусите жгуты кусачками, уберите провода в сторону. Теперь нужно снять амортизаторы.
- Наденьте на заднюю часть штока амортизатора головку, чтобы вдавить защелку.
- Потяните шток плоскогубцами на себя и вытащите из отверстия.
То же проделайте со вторым амортизатором. Осталось снять бак с пружин. Приподнимите его вверх за края люка и вытащите через передний отдел.
Диагностика
Большинство современных моделей стиральных машин Bosch, например серий Maxx 5-6-7, оснащены системой самодиагностики, что значительно упрощает определение неисправностей. Для того чтобы установить характер поломки, не обязательно обращаться в сервисный центр, достаточно совершить несколько манипуляций, и ваша машинка сама «расскажет», в чем проблема. Итак, приступим к выполнению сервисного теста:
- Закройте люк, переместите переключатель программ в положение «Выкл.».
- Выдержите паузу в 2-3 секунды, переставьте переключатель на «Отжим» (по часовой стрелке).
- Когда светодиод «Старт» замигает, нажмите и удерживайте кнопку «Обороты режима». Проследите за «Старт» – он должен начать мигать снова.
- Переведите переключатель на «Слив» (по часовой стрелке).
- Отпустите «Обороты режима» (вы ведь не забыли об удержании этой позиции?).
- Далее поставьте переключатель в положение, соответствующее проверке какого-либо узла стиральной машины (3 – двигатель, 4 – сливной насос, 5 – трубчатый электронагреватель (ТЭН), 8 – клапан залива воды основной стирки, 14, 15 – быстрый автоматический тест). Ниже представлена схема переключателя и расположения цифр, которые соответствуют положению его ручки.
Перед вами схематичное изображение переключателя и расшифровка положений его ручки
Некоторые модели различаются нумерацией команд: например, в стиральной машинке Bosch Logixx 8 двигатель проверяется на 4-й позиции (кстати, в этой стиральной машине можно провести быструю диагностику, установив переключатель на цифру 3). Когда тест будет завершен, на дисплее высветится код ошибки, расшифровать который поможет инструкция.
На фото – панель управления стиральной машины Bosch Logixx 8; диагностика поломок в ней производится по принципу Bosch Maxx, несколько отличается только нумерация команд
Владельцам старшего поколения моделей несколько сложнее – определять поломку придется, исходя из ее симптомов.
ЧИТАТЬ ДАЛЕЕ: Обзор лучших посудомоечных машин 60 см по результатам отзывов пользователей.
Снимаем основные узлы
Переходим к очередному этапу разборки машины от компании Бош. Сняв с устройства все стенки и панели, мы обнажили детали и узлы, которые предстоит аккуратно демонтировать. Правильней всего будет начинать с верхних элементов:
перед нами находится металлическая планка, соединяющая стенки стиральной машины Бош. Открутив винтики, ее необходимо снять; действуя ключом на 14, отвинчиваем пару болтов, удерживающих верхний противовес, извлекаем его наружу; несколько ранее мы вынули порошковый лоток и освободили дозаторный корпус, который удерживается только патрубками. Необходимо немного сдвинуть дозатор, снять расположенные под ним хомуты, фиксирующие патрубок. Для выполнения такой работы потребуются плоскогубцы. Аналогичным образом выполняется демонтаж патрубка, ведущего к водозаборному клапану, после чего дозатор убирается в сторону, чтобы не создавал помех; в верхней корпусной части машины Бош располагается прессостат с подведенными к нему трубками и проводками. Здесь же располагается сетевой провод с фильтром помех
Перечисленные детали освобождаются от электропроводки и осторожно демонтируются. После выполнения перечисленных действий следует выкрутить фильтр для сбора мусора и слить оставшуюся внутри воду
В принципе, такую работу можно выполнить в начале разборки – разницы в последовательности нет. Заблаговременно застелите пол тряпками – воды может оказаться больше, чем вы предполагали. Остается ослабить винты, фиксирующие петли загрузочной дверцы, и снять ее. Справа от люка находим очередную пару винтов, выкручиваем их и демонтируем блокирующее дверцу устройство
После выполнения перечисленных действий следует выкрутить фильтр для сбора мусора и слить оставшуюся внутри воду. В принципе, такую работу можно выполнить в начале разборки – разницы в последовательности нет. Заблаговременно застелите пол тряпками – воды может оказаться больше, чем вы предполагали. Остается ослабить винты, фиксирующие петли загрузочной дверцы, и снять ее. Справа от люка находим очередную пару винтов, выкручиваем их и демонтируем блокирующее дверцу устройство.
Переходим к задней части стиральной машины Бош. Теперь необходимо снять приводной ремень, отключить электропроводку от двигателя. Для демонтажа мотора пользуемся ключом на 12, которым удобно откручивать крепежные винты. Толкнув двигатель от себя и вниз, придерживая второй рукой, легко снимаем этот элемент.
Немного уделим внимания нижней части стиральной машины от компании Бош. Если модель не имеет поддона, сразу разрешается снимать помпу и демонтировать патрубки. При наличии поддона предстоит выполнить определенные действия:
- стиральная машина укладывается на левую сторону;
- выкручиваются крепления поддона;
- элемент сдергивается с пластмассовых фиксаторов, но действия ваши должны быть осторожными, чтобы не повредить проводку датчика, контролирующего возможные протечки;
- от датчика отсоединяется проводка, поддон убирается в сторону;
- с патрубка слива снимаем хомуты, демонтируем его с помпы;
- отключаем от помпы всю проводку, откручиваем крепления, извлекаем узел наружу;
- откручиваем крепеж, соединяющий стойки с корпусной частью стиральной машины.
Остается несколько действий – отвинтить противовес, расположенный спереди, чтобы он не мешал извлекать бак и барабан, отсоединить все провода от водонагревательного элемента. Кстати, ТЭН пока оставляем на месте и снимаем пружины, удерживающие барабан и бак. На этом очередной этап разборки закончен.
