Как своими руками разобрать крышку мультиварки Редмонд, виды неисправностей и ремонт

Программные ошибки мультиварок

Обычно, если мультиварка вдруг сломалась или отказывается включаться, на дисплее появляется код, который сигнализирует о причине сбоя. Как правило, шифр начинается буквой E и цифрой от 0 до 5 после нее. Код указывает на возможную причину неисправности, поэтому дальнейшие действия по ремонту зависят от данного индекса.

Возможны следующие варианты сообщений:

1. E1. Означает перегорание греющего элемента, такое происходит при попадании внутрь влаги, жира, частичек пищи. Придется разобрать конструкцию, почистить ее и высушить.

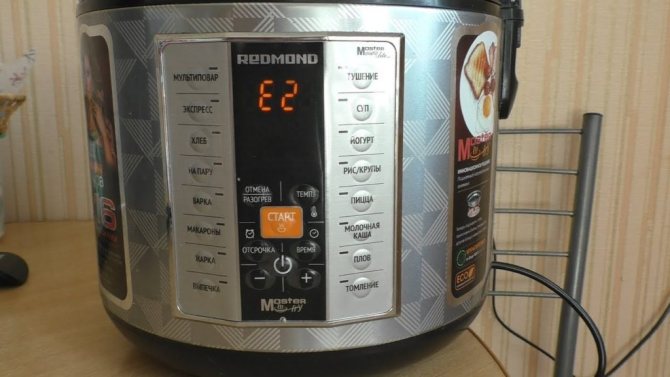

2. E2. На моделях «Поларис» это означает короткое замыкание верхнего датчика температуры, который вмонтирован под крышку. Кроме того, такое сочетание может сообщать об обрыве цепи, поэтому нужно проверить провод, который идет от дисплея к датчику. Для оценки его состояния необходимо воспользоваться омметром.
3. E3. В первую очередь надо проверить герметичность крышки. Также, возможно, причина неисправности кроется в загрязненной внутренней поверхности корпуса. Необходимо разобрать изделие, вычистить его и просушить.
4. E4. Сломался датчик давления. Скорее всего, проблема в том, что он засорился, но также возможен обрыв цепи. Кроме того, такая ошибка возникает при неисправности в микропроцессоре. Это самый плохой код поломки, так как придется проверять фактически все изделие.
5. E5. Индекс высвечивается, когда срабатывает система защиты от перегрева. Возможно, вы просто поставили прибор рядом с батареей или включенной газовой плитой. Но также проблема может скрываться в засоренных паровых клапанах. Если прибор пахнет дымом, то вы, вероятно, сожгли проводку.

Когда нельзя ничего делать?

В следующих случаях ремонт мультиварки дома своими руками недопустим. Нужно нести ее в специализированную мастерскую:

• нет реакции на действия;
• нет информации о температуре;
• на дисплее высветился другой код ошибки;
• имеется видимое повреждение кабеля или корпуса;
• не работает программирование;
• мультиварка не греет;
• отсутствует герметичность крышки.

Какие неполадки можно устранить?

При обнаружении сообщений E1 или E2 нужно выполнить следующие действия:

1. Просмотрите поверхность под чашей. Если имеются капли влаги или крошки пищи, то очистите и просушите изделие.
2. Если внутри все чисто, то нужно перевернуть мультиварку и открутить крепление, которое удерживает нижнюю крышку. Таким способом вы сможете разобрать конструкцию. Осмотрите все внутренности, если имеется грязь или влага, то устраните ее.
3. Если внутри все чисто, то нужно найти термопару – это трубчатый датчик с подсоединенным проводом. Для очистки понадобится свернутая вдвое наждачная бумага с мелкими зернами (№ 0). Для отсоединения контактов нужно со стороны регулировочного винта надавить на верхнюю пластинку так, чтобы раздался щелчок. После этого нужно засунуть наждак и отпустить пластинку (пусть контакты встанут обратно). Затем надо аккуратно прочистить клеммы.

Проще всего с ошибкой E3. Для устранения проблемы нужно перевернуть мультиварку «Витек» и открутить крепление, которое удерживает нижнюю крышку. Затем надо достать все внутренности, очистить их и просушить. Для быстрой сушки можно воспользоваться феном, но с настройкой на низкую интенсивность. После чего собрать конструкцию.

Сложнее всего будет с ошибкой E4. Для ее исправления потребуется проверить все датчики температуры и давления, осмотреть поверхности на предмет загрязнений и влаги. Потребуется аккуратная чистка наждачной бумагой. При наличии определенного опыта можно попробовать все сделать самостоятельно, но лучше отнести прибор в сервисный центр.

При ошибке E5 произошел перегрев в мультиварке «Мулинекс». При обнаружении проблемы нужно сразу нажать на кнопку «стоп» (выключить), а также выдернуть шнур питания из сети. Затем следует открыть крышку и дать мультиварке остыть, ждать нужно минимум 20 минут. В конце полезно будет оценить состояние внутренних поверхностей на предмет загрязнений.

Принцип работы домашней мультиварки

Чтобы починить любой прибор, нужно знать принцип его работы, как он устроен. Мультиварка не исключение. Любая из моделей этих устройств содержит в себе два датчика, от которых зависит направление их работы. К самим датчикам подсоединено несколько проводов, которые связывают их с программной платой (специальной микросхемой), находящейся обычно под панелью управления. Если такая индикационная панель не светится, это может означать, что блок питания неисправен или не подключен.

Важно. И хотя мультиварки могут быть под сенсорным или механическим управлением, что не влияет на качество их работы, выход из строя блока питания, бывает частой причиной неисправности этих приборов

Внутри памяти самой микросхемы производителями заложены:

• показания необходимых температур;
• временные отрезки приготовления кулинарных рецептов поэтапно;
• действия по управлению ТЭНом.

Если рассмотреть функции датчиков, позволяющих составлять для прибора алгоритм его действия то:

• На главной кнопке первого датчика прибора, с обратной стороны, можно увидеть терморезистор, который чаще всего требует бережного отношения специалистов сервисных служб.
• Второй датчик обычно располагается внутри крышки питания, который тоже без специалистов сервисных ремонтных служб лучше не трогать, пытаясь найти неисправность.
• Сенсоры этих датчиков соединены с проводами клемм от платы управления с набором микросхем, находящейся под ними. Если индикационная панель не светится, то велика вероятность неисправности блока питания.
• Один из проводов блока питания ведет к управляющему реле, который подает сигнал ТЭНу, включая или выключая его. Другой, ведущий к якорю реле, не дает контактам превысить напряжение и замыкает цепь ТЭНа.
• Счетчиками управляющей платы подсчитывается общее число нажатий на панели управления, согласно которому программа выбирает те или иные сведения для своей работы.

Поиск и замена термопредохранителя

Важнейшая часть мультиварки Redmond находится в центре устройства. Большинство современных моделей оборудованы несколькими термопридохранителями, прикрытыми защитной пластмассовой изоляцией. Для обнаружения сгоревшего предохранителя необходимо демонтировать нижнюю крышку устройства.

После снятия чаши можно заметить кнопку: внешне узел напоминает стальной гриб, нижняя часть которого обтянута пружиной. Окружная поверхность – это нагревательный элемент мультиварки Redmond. Термопредохранители расположены возле главного узла.

При этом пластмассовая изоляция расположена на виду. Некоторые производители закрепляют их хомутами, привинченными к шурупу, однако в большинстве случаев предохранители попросту болтаются в воздухе.

Поскольку заводское крепление предохранителей выполняется обжимом, использование пайки категорически запрещено, поскольку раскаленный паяльник может сжечь теплочувствительный предохранитель. Чтобы определить, какой именно элемент неисправен, а также работает ли хотя бы один из них, при помощи мультиметра следует измерить сопротивление, не снимая предохранитель. После обнаружения неисправности, предохранитель необходимо заменить.

Как правильно пользоваться мультиваркой

А что же внутри чудо — кастрюли?

На рисунке видно, какие провода находятся на дне мультиварки. Питание поступает по проводам красного цвета. Выключатель (который приводит прибор в работу) и термопредохранитель (защищает от перегрева) установлены последовательно. Напряжение из термопредохранителя подается в один вывод ТЭНа, на плату блока питания. Белый провод подключен к питанию напрямую. Через него происходит подача напряжения на второй вывод ТЭН, замыкает контакты реле.

Провода, подающие напряжение и обеспечивающие работу

Под ТЭНом находится блок питания, со стандартной разводкой. Он самая нагруженная деталь мультиварки. В его задачи входит преобразовывать ток в 220В на постоянный ток 5В и 12В (первый насыщает питанием блок управления, а второй — схему коммутации, приводит в действие реле). Домашняя сеть подает питание на трех контактный разъем, который расположен внизу. Выделяется желто-зеленый провод: это заземление.

Схематическое изображение внутреннего устройства мультиварки Редмонд RMC-M23

Зачастую, производители монтируют в прибор универсальную плату для всей модельной линейки. Естественно, технологические нюансы держат в секрете, потому что фирмы не рассчитывают внедрение в бытовую технику мастеров — самоучек.При рассмотрении фото, в глаза бросается изолированный металлический круглый диск. Это батарейка, которая при отключении от сети, сохраняет в памяти предустановленные программы приготовления блюд.

На рисунке батарейка изображена снизу (желтого цвета)

Чистим мультиварку

Чтобы очистить внутреннюю часть изделия самостоятельно, надо предварительно изучить и строго соблюдать алгоритм действий.

1. Снимаем крышку мультиварки — она изготавливается из металла или пластика (в зависимости от стоимости изделия), затем откручиваем все видимые элементы, которые закреплены винтами.
2. Очищаем внутренние элементы от сыпучих веществ, перевернув мультиварку и аккуратно, но энергично встряхивая ее.
3. Если жидкости внутри не обнаружено, то собираем все в обратном порядке.

Когда засор произошел в нижней части устройства, где расположены контакты, то алгоритм действий будет таким:

• разборка производится снизу — откручиваем винты, крепящие нижнюю крышку;
• отсоединяем провода, идущие к программной и нагревательной плате;
• откручиваем винты крепления нагревательных элементов — после этого они должны легко сниматься;
• аккуратно, чтобы не повредить, демонтируем внутреннюю термопару;
• очищаем все микросхемы, термодатчик и платы от сыпучих продуктов.

Меняем термопредохранители

Один или несколько термопредохранителей всегда находятся в середине изделия, какого бы производителя ни была мультиварка, например, от компании Панасоник. Они прикрыты кембриками, которые в отдельных изделиях собираются в общий хомут, но чаще всего их не фиксируют.

Под чашей в мультиварке находится специальный узел, визуально похожий на гриб из металла, который подпирает снизу пружина: вокруг него расположены различные предохранители, добраться до них и починить можно, только окрутив крепления нижней крышки.

При замене термопредохранителя используют только зажимы: паять их нельзя, потому что они очень чувствительны к любому повышению температуры. Проверить состояние предохранителей можно при помощи тестера, чтобы выяснить, какой из них перегорел.

Еще один датчик температуры расположен в крышке, проверить его можно не вскрывая лишний раз пластиковое устройство: достаточно замерить его сопротивление при одновременном нагревании крышки. Если изменений сопротивления не происходит, то придется разбирать и производить внеплановый ремонт крышки мультиварки с заменой детали.

Каждый пользователь должен знать, что термопредохранители ремонту не подлежат, их специфическое назначение — перегорать при резком скачке температуры.

Стоимость ремонта

Мультиварки «Редмонд» в своем классе являются одними из самых популярных в России.

Многие сервисные центры предлагают ремонт этих приборов как отдельную услугу. Сколько стоит ремонт мультиварки «Редмонд». В большинстве российских сервисов цена ремонта варьируется от 650 до 1500 рублей в зависимости от сложности поломки. В стоимость ремонта обычно не входит цена деталей. Стоимость диагностики обычно не входит в стоимость ремонта, указываемую в прайс-листах сервисов.

В большинстве случаев только после проведения диагностики определяется точная стоимость ремонта мастером сервисного центра.

Что же делать, если сломалась мультиварка – попробовать починить своими руками или воспользоваться услугами сервисного центра, конечно же, определять вам. Надеемся, данная статья поможет принять правильное решение.

Не светится дисплей

Фото 1. Здесь дисплей светится, часы идут, потому что уже заменена батарейка Оказалось, села батарейка, которая находится внутри устройства и даже припаяна к плате блока питания. Для того, чтобы её поменять, нужно прибор разбирать, чем мы сейчас и займёмся, а заодно покопаемся в потрохах на предмет схемы внутреннего устройства, используемых компонентов и т. п.

Прежде всего, зададимся внезапным вопросом: почему они не сделали батарейку заменяемой снаружи? Ответ такой: вот на этой мультиварке наклейка, что гарантия 25 месяцев, но это не столько гарантия, сколько запланированный ресурс, т. е. через два года её как бы по инструкции нужно выбросить, а погасший экран этому поспособствует.

Но за неё ж 100 баксов уплочено! Но это в России, где всё втридорога. На Алибабе такая мультиварка стоит до 30 баксов (в количестве от 500 штук; а себестоимость, судя по минимальной цене, $15). Тут просто диву даёшься насколько дёшев у китайцев по себестоимости такой сложный девайс (с микроконтроллером, монитором, электроплиткой, кастрюлей, кучей пластмассы и металла), и сколько российские барыги кладут себе на карман за нажатие кнопочки «купить» на Алибабе, ничего не изобретая, не инвестируя, не производя, …

Крышка прибора

Сегодня расскажем, как сделать ремонт мультиварки «Редмонд». Своими руками попытаемся починить крышку.

Это стандартная поломка для большинства типов мультиварок. Повреждение данной крышки относится к запланированному старению, то есть фирма-производитель специально делает ее ненадежной. Сломался палец на кнопке… Крышку повело в результате температурного воздействия… Штоки доходят до специальных пазов и крышка вставляется, но не хватает несколько миллиметров…

Нам понадобятся маленькие магниты и будем делать магнитную крышку, которая закрывается, держится на магнитах и под усилием вскрывается. Нужно приклеить 4 магнита – по два на крышку и на сам корпус мультиварки. Чаша для мультиварки предварительно вынимается.

Выбираем точки, куда будем приклеивать магниты. Обезжирим поверхность спиртом. Сначала наносим высококачественный клей на выбранные точки корпуса и прижимаем магниты. Дождемся, когда клей высохнет. Теперь, не забывая о соблюдении полюсов магнитов, приклеиваем их на крышку. В этом случае удобнее наносить клей прямо на магнит. Если есть необходимость и высота магнитов недостаточная, необходимо приклеить два магнита друг на друга. Здесь уже действуем опытным путем.

Это, конечно же, не самый обычный способ решения проблемы со сломанным фиксатором крышки мультиварки. В основном специалисты решают ее путем замены ручки, если места крепления не повреждены, а сломались сама ручка. Или еще как вариант – просверливают в ручке отверстия и фиксируют ее на шурупы. Выбирать вам.

Мультиварка перестала работать и больше не включается –причины и ремонт своими руками

Прежде чем винить производителя в поломке, стоит проанализировать ситуацию. Возможно, вы просто не знаете всех тонкостей работы прибора. Необходимо также вспомнить, что произошло в момент последнего его включения.

Возможные причины

Итак, вы достали новую мультиварку из коробки, загрузили продукты, и пытаетесь ее запустить. Но она почему-то не хочет включаться. Устранить неполадку в этом случае несложно: скорее всего, вы всего лишь неправильно установили чашу или перегрузили ее продуктами выше деления (см. фото). Емкость необходимо достать и установить заново. Проверить необходимо и степень загрузки прибора.

Подобная проблема может также возникнуть при:

неправильно заданном режиме приготовления: для каждого вида блюд требуется определенная температура; при его нарушении срабатывает защита от перегревания;

чрезмерной загрузке продуктов выше уровня делений, расположенных в верхней части чаши и, как следствие, попадании избытка кипящей жидкости на нагревательный элемент;

Загрузка мультиварки выше уровня последней метки недопустима

недостатке жидкости: чаша в этом случае перегревается, датчик тут же срабатывает и отключает прибор;

• низком напряжении электросети или отсутствии электричества;
• загрязнении контактов при попадании кусочков пищи: их необходимо зачистить;
• засоре клапана давления, встроенного в крышку мультиварки: в этом случае его достаточно просто промыть;
• деформации чаши: этот дефект хорошо заметен даже внешне;
• заводском браке датчика температур: последние две проблемы встречаются нечасто, но все же и они могут быть.

Такие дефекты как сгоревшая микросхема или выход из строя термодатчика встречаются реже. Разобраться сами без наличия специальных знаний в этом случае вы не сможете – необходимо будет обратиться в сервисный центр.

После выбора режима приготовления не забудьте нажать кнопку «Старт»

Правильная эксплуатация

Часто пользователям кажется, что мультиварка отключается раньше времени. Причина этого очень часто кроется лишь в нарушении правил эксплуатации. Так, прерывание нагрева раньше установленного времени может возникнуть при:

попадания на нагревательный элемент сыпучих продуктов или влаги;

На нагревательный элемент не должны попадать влага или частицы продуктов

• неверно выставленной для данного продукта температуры приготовления; в этом случае также возможно срабатывание встроенной защиты от перегрева;
• пригорании дна чаши;
• превышении заданной температуры из-за засора клапана давления, находящегося в крышке мультиварки (его необходимо достать и прочистить);
• заводском браке датчика температур: подобная проблема возникает нечасто, но и она вполне возможна;
• дефекте чаши, из-за которого пища попадает на нагревательный элемент.

Для того, чтобы мультиварка прослужила долго, стоит запомнить основные правила ее эксплуатации:

• устанавливают ее на ровную твердую поверхность;
• подсоединяют прибор в исправную розетку с заземлением;
• перед включением следует убедиться, что крышка закрыта плотно;
• после мытья чаши ее необходимо обязательно просушить или вытереть насухо; ставить мокрую посуду на плиту мультиварки запрещено;

клапан давления, находящийся в крышке прибора, также не просто протирают сухой тряпкой, а тщательно промывают.

Паровой клапан, встроенный в крышку, требует обязательной очистки

Правильная эксплуатация

Главная причина поломок мультиварок — попадание жидкости или сыпучих ингредиентов внутрь, а это ваша вина на 100%. Лучше уложить продукты в чашу на столе, добавить воду, а потом аккуратно вставить ее на место. Нет разницы, какой фирмы мультиварка: Поларис или Рэдмонд, если продукты или жидкость попали внутрь, а вы подключили изделие к сети — понадобится срочный ремонт.

Невнимательность и торопливость — вот основные причины выхода из строя бытовой техники. Специалисты установили два основных фактора, влияющих на исправное состояние мультиварок.

1. Согласно рецепту необходимо добавить молоко или другую жидкость, не вынимая при этом разогретой уже чаши, так как существует риск попадания их на электронику из-за невнимательности пользователя.
2. Многие хозяйки в спешке забывают вставить чашу и закладывают продукты внутрь изделия, что неминуемо приводит к поломке.

Только внимательное и бережное отношение к мультиварке, соблюдение правил ее использования способны гарантировать долгую работу изделия и стабильную функциональность.

Способы хранения прибора

Теперь попробуем ответить на другой не менее важный вопрос — как хранить мультиварку?

1. Хранить мультиварку можно на столе или в шкафу кухонного гарнитура. Для того чтобы корпус не пылился можно мультиварку сверху прикрыть вафельным кухонным полотенцем
2. Стоит обязательно отключать прибор из сети
3. Крышку держат в положении «открыто»
4. Хранить приготовленную пищу в мультиварке долго не стоит. Прямых противопоказаний к этому нет, но некоторые продукты могут вступать в реакцию с материалом чаши и окисляться. Следствие — измененный вкус готового продукта
5. При необходимости сохранить блюдо в чаше мультиварки: даем остыть блюду, вынимаем чашу, накрываем ее пищевой пленкой и отправляем в холодильник. Однако длительное или частое хранения подобным образом не желательно.

Программные ошибки мультиварок Редмонд

В некоторых случаях, мультиварки Redmond могут перестать работать, выдавая определенный буквенно-цифровой код ошибки. Умение расшифровки кода позволит понять причину поломки и приняться за её устранение. Информация для расшифровки известна производителям, а также мастерам, специализирующимся на ремонте бытовой техники.

Определенные ошибки, выводимые на экран, сигнализируют о серьезных неисправностях. Тем не менее существует перечень кодов, разведанных обычными пользователями путем проб и ошибок.

Таким образом, народным умельцам удалось выяснить, что выводимое на экран сообщение «e0-e4» сигнализирует о неисправностях, связанных с замыканиями, а также обрывами температурных датчиков, расположенных сверху или снизу. Также проблема может быть связана с термопредохранителями. Различные производители задают собственные коды, поэтому для ремонта своими силами потребуется снять корпус устройства и используя возможности мультиметра обнаружить обрыв посредством измерения уровня сопротивляемости контактов.

Еще одной распространенной причиной из-за которой может потребоваться ремонт мультиварок является засорение термореле, отвечающего за нагревание. В большинстве случаев оно располагается в дне устройства, рядом с силовой платой. Чтобы добраться и починить термореле, необходимо снять дно конструкции. Перед очисткой медные контакты необходимо немного разжать, после чего протереть их нулевой наждачной шкуркой или плотной бумагой. Причиной подобной поломки может стать скопление влаги, проникшей внутрь механизма из-за пролитой мимо чаши жидкости. Не исключено и образование конденсата.

Принцип работы домашней мультиварки

Уникальные программы домашней мультиварки являются корпоративными секретами. Контроллер защищен против считывания информации, исключая копирование конкурентами. Алгоритмы вмещает энергонезависимая память. Известно: стоят два датчика, позволяющие технике составить алгоритм дальнейших действий. Устройство мультиварки базируется на математических вычислениях. Полагаем, внутри микросхемы памяти заложены температуры, длительности отдельных отрезков рецепта. Ценные сведения закладывают базис управления ТЭНом. Мультиварка содержит два датчика:

1. На главной кнопке с обратной стороны прикреплен терморезистор. Снять порой непросто, производитель вовсе не предполагал вмешательство самоучки, минуя гарантийные сервисы. Счастливых обладателей Редмонд ожидает немалый сюрприз: съемные клеммы залиты компаундом, неинвазивный демонтаж невозможен. Новость помешает самостоятельно починить мультиварку.
2. Внутри крышки притаился очередной датчик. Добраться чрезвычайно сложно, соваться туда стоит, только если полная уверенность возникла: неисправность касается сенсора. Как получить железную уверенность. Попробуйте отстыковать, невзирая на компаунд, нужный разъем, после – включайте домашнюю мультиварку. Осталось по-прежнему? Высока вероятность, что загвоздка найдена. Обретите уверенность, измеряя сопротивление между проводами датчика, грейте крышку. Мультиварки Редмонд пропускают проводок через петлю съемной крышки. Окрутив винт, демонтируйте щиток, вытащите проводки наружу, готовьте домашней мультиваркой, одновременно измеряя сопротивление. Не придется подыскивать сторонних средств.

Домашняя мультиварка для работы требует показаний двух датчиков. От сенсоров идет пара проводов клемм управляющей платы, подложка чаще находится под кнопками. Определить неисправность блока питания предельно просто: отсутствует свечение элементов индикационной панели в любом состоянии. Наверняка поломка источника. Снимите дно, измерьте выходное напряжение импульсного блока питания. Не путайте с трансформатором. Снимайте после фильтров, диодных мостов.

Управление сенсорное или механическое. В последнем случае печатная плата оснащена микропереключателями. Счетчиками подсчитывается количество нажатий, микросхема памяти выбирает соответствующие сведения для выполнения программы. Традиционно пара проводов питания приходит сюда, один уходит (управляющий сигнал реле, питающего ТЭН). Правда, просто! Один сигнал заведует кухней в домашней мультиварке. Чтобы получить информацию, требуется попотеть набору микросхем. Сигнал представляет собой постоянный уровень, включающий и выключающий транзистор. Стабилитрон не дает напряжению контактов превысить предельный уровень. Якорь реле замыкает цепь ТЭНа. Теперь рассмотрим процессы, происходящие в импульсном источнике питания.

Есть что в крышке?

2. и 4. Провода, уходящие в крышку:

Слева 2 чёрных провода и жёлтый, справа 2 синих

Жёлтый провод слева — заземление. Чёрные проводки слева — датчик температуры в крышке (там в крышке он приклеен к нижней алюминиевой части крышки с помощью липкой алюминиевой фольги):

Датчик температуры из крышки

(тут проводки случайным образом синие, потому что этот датчик из модели M70, а предыдущая фотка — М45011)

Этот термодатчик, точно такой же, что и в «кнопке» снизу, суть NTC-терморезистор (сопротивление которого тем меньше, чем больше его температура) в стеклянной оболочке. Сопротивление этого резистора при 25°С — 50 КОм.

Синие проводки справа питают шнуро-ТЭН (трубчатый электронагреватель) в крышке, который также был приклеен к нижней алюминиевой части крышки с помощью липкой алюминиевой фольги:

Шнуро-ТЭН с крышки. Сопротивление 2.8К (17 Вт, с учётом того, что питается с 220 вольт). Подключается к сети 220В через симистор BT131.

5. Шнуро-ТЭН вокруг бака выглядит точно также, как на фото выше. Тоже приклеен фольгой. Но его сопротивление 1240 Ом, соответственно мощность 40 Вт. Подключается к сети через симистор BT134.

3. Основной дисковый ТЭН с дырой в центре:

Мощность 860 Вт, сопротивление 54 Ома, подключается к сети посредством электромагнитного реле. Поэтому во время работы мультиварки всё время «что-то» (а именно реле) щёлкает.

Устройство мультиварки REDMOND, принципиальная схема и ремонт

Редмонд RMC-4503 — Ошибка E1. Скорее всего ошибка появляется в результате обрыва цепи температурного датчика температуры. На примере этой модели я раскажу об устройстве мультиварки, принципах работы схемы и разборки с целью ремонта.

По внешнему виду мультиварка похожа на обычную кухонную кастрюлю, на боку которой имеется цифровой индикатор, с кнопками для выбора режима работы. Снизу мультиварки имеется разъем для подсоединения сетевого кабеля. Сверху мы видим откидную и герметично закрывающуюся крышку. Если ее открыть, то внутри увидим незакрепленную чашу для приготовления еды.

Предохранители в Редмонд

Для чего нужны термопредохранители. Читатель сразу перебьет — охранить перегревшийся прибор. Видим основания утверждать: термопредохранители нужны, чтобы ремонт мультиварок Редмонд осуществлять почаще.

Как связаны разнородные факты. Вот что пишет форумчанам хозяйка — опытный пользователь мультиварки: «Случайно включила прибор без горшочка, заметила через 40 сек, сразу выключила устройство». Женщина хотела знать, что будет с Редмонд М90, если не ставить горшочек на место вовсе.

Доброхот предположил: страшного не случится. Главная кнопка (см. выше), расположенная под дном горшочка, не даст мультиварке включиться в отсутствии посуды. Хозяйка провела эксперимент: с открытой (!) крышкой, вытащенным горшочком запустила программу. Уже через 10 сек нагревательный элемент стал горячим. Итог ошеломляет: никакой защиты от неправильного включения в мультиварке Редмонд нет.

Что будет, оставь повариха на длительный срок кухонного помощника лишенным присмотра. Вывод подсказывает продвинутый форумчанин: для защиты против перегрева внутри термопредохранители. Элементы охранные справляются с функцией единственный раз — перегорая. После эксцесса потребуется вмешательство “специалиста”.

Собственно, для этого рассматриваем собственноручный ремонт мультиварок Редмонд — когда причина известна, починка становится простым делом. Если однажды оставленная без присмотра мультиварка отказывается включаться, дело наверняка в термопредохранителях.

Теперь почитаем сервисную книжку, выданную покупателю мультиварки Редмонд. Цитаты выборочные, дабы не утомить читателя излишками информации. Гарантийный ремонт не производят, если «изделие с … тепловыми, иными повреждениями, возникшими по причине неправильной эксплуатации…».

Мультиварка Редмонд, гарантийный ремонт – совместимы ли две вещи. Только не в случае, когда завелась привычка оставлять без присмотра включенный прибор! Главная кнопка под горшочком присутствует, чтобы измерять температуру, выдерживать правильные режимы готовки.

Хотелось бы по этому поводу вспомнить пользователей, которые, забыв установить горшочек, наливают внутрь жидкости, высыпают крупы. Будьте предельно аккуратны. Если случилось непоправимое, немедленно выдерните шнур из розетки 230 В. Прибор необходимо очистить. Обнаружены сведения следующего плана: возможно просто промыть водой, сушить микросхемы в течение 1 недели при комнатной температуре… Естественно, применить способ можете на собственный страх и риск. Ничего подобного официальное руководство по эксплуатации не предусматривает.

Дополнительные рекомендации

При очистке вам пригодятся простые советы, чтобы результат был впечатляющим. Обязательно воспользуйтесь ими:

• старайтесь не наносить средство на уплотнительные материалы, частички могут остаться даже при тщательном смывании;
• мойте мультиварочную крышку в этот же день, когда использовали прибор для приготовления пищи. Тогда загрязнения еще не успеют впитаться в материал, а значит, вывести их будет проще простого;
• для очистки мелких деталей или труднодоступных зон пригодятся зубочистки, спички, ватные палочки. Они проникают в те места, куда не удается подлезть пальцами;
• все уплотнительные резинки после мытья насухо вытирайте чистой тряпкой.

Всего лишь несколько минут, затраченные на очистку прибора, вернут ему привлекательный вид, а его крышка будет блестящей и безупречно чистой. Готовить пищу станет еще лучше, а сама мультиварка прослужит вам минимум еще с десяток лет.

Микросхема

В типичной мультиварке две электронные платы:

1. Силовая.
2. Управления.

Первая непосредственно рядом с днищем. Чтобы достичь второй, придется разобрать мультиварку полностью, вынуть внутреннюю цилиндрическую поверхность.

Микросхемы осматриваются тщательно. Какие неисправности заметим невооруженным глазом. Признаками неполадок послужат:

• нагар;
• отслоение и разрыв дорожек;
• нарушение паяных швов;
• почерневшие резисторы;
• вздувшиеся конденсаторы.

Неисправные элементы подлежат немедленной замене. Восстановить пайку проще. Ремонт дорожек платы производят зачисткой нулевой шкуркой, лужением повреждений. Иногда добавляются перемычки, легко сделать из ножек резисторов. Результат работы залейте лаком. В противном случае протечка плохо закончится для мультиварки. Ремонт станет суровой необходимостью. Лак защищает металл от воды и кислорода — главных врагов проводников.
