Делаем колодец
Сначала находим место для колодца. По этой теме ест подробная статья на нашем сайте. Когда место под колодец определено, тогда приступаем к извлечению грунта. Это является несложной задачей, но от нее зависит общий срок службы колодца.
В первую очередь вам понадобятся помощь. Потребуются рабочие для копания с хорошей физической подготовкой. Также можно воспользоваться специальной техникой, но бывает, что техника не доедет до нужного места. Да и если вам понадобится глубина менее 10-ти метров, тогда это будет довольно дорого.
Помимо этого экскаваторный ковш может дестабилизировать плотность стенок, что приведет к их деформации и всей системы водоснабжения колодца. Чтобы воспользоваться спецтехникой для выкапывания грунта, потребуется вложить дополнительные средства на ее доставку к дому, поэтому дешевле будет работу осуществить вручную.
Выбираем материалы для колодца
После того как котлован для колодца подготовлен, необходимо приступить к следующему важному этапу – укрепить стенки котлована. Для осуществления данного процесса используют различные материалы, основными из которых станут:
Для осуществления данного процесса используют различные материалы, основными из которых станут:
- Бетонные кольца, этот вариант наиболее часто применяется;
- Кирпич и природный камень;
- Деревянные бревна, данный материал в наше время используется большей частью в качестве отделки верхней части.
Если вы решили воспользоваться методом с применением деревянных бревен, тогда выбирайте влагостойкую породу древесины. Это могут быть сосновые или дубовые бревна.
С их использованием вкус воды может поменяться. К примеру, если стенки котлована укреплены бревнами из сосны, то вода приобретет аромат хвои.
Выступающая над поверхностью часть колодца имеет название “оголовок”. Каким он будет на вид — зависит от вашей фантазии. Обычно оголовок выглядит в виде небольшого сруба из бревен, который сверху закрывается крышей из досок. Это не только удобно в эксплуатации, но и привлекательно, как дизайнерский элемент.
Итак:
Стандартная модель колодца выполняется на основе железобетонных кольцевых элементов. Котлован следует прокапать до нужной глубины. Затем в него поочередно с помощью лебедки необходимо спустить железобетонные элементы;
- При установке колец следует между ними размещать уплотнительную ленту, которая сделает конструкцию более герметичной. При выполнении работы обязательно следите за перпендикулярностью установки;
- После установки колец делаем герметизацию швов. Для этого используется цементный раствор. После полной его высыхания шов следует обработать жидким стеклом, это усилит герметичность;
- Теперь делаем на дне колодца фильтр. Для этого выполняется засыпка крупного гравия. Сверху делаем высыпку из чистого речного песка и сверху просыпаем мелким гравием;
- По верхнему контуру уровня земли делается отмостка,которая имеет диаметр более колодца на пару метров. Здесь делается обнижение земли и после этого площадка бетонируется.
Процесс организации водоснабжения
Подвальное помещение частного дома идеально подходит для компактного размещения оборудования для обеспечения холодного и горячего водоснабжения или для этих целей используется любое подсобное помещение
Важно другое – все виды оборудования, установленные и действующие в системе водопровода, должны быть оснащены запорными кранами, позволяющими отключение приборов от систем при проведении работ по их обслуживанию, ремонту или замене, не нарушая при этом водоснабжение всего дома
Для организации водоснабжения необходимо выполнить несколько последовательностей:
Процесс начинается с рытья траншеи от самого колодца к дому. Глубина траншеи должна соответствовать не меньше 1.5 метра, она зависит от того, насколько промерзает грунт. Затем делается отверстие у основания колодца с помощью кувалды, которое потом заливают раствором. Мокрый колодец на водопроводе на воде нам потребуется чтобы подключиться и туда надо будет поместить насос;
Копаем траншею нужной глубины
Следующий этап – это опускание гибкого шланга или трубы в колодец, которую заранее прикручивают к насосу с клапаном-обраткой. В зависимости от местности глубина равняется обычной глубине забора воды;
В траншею необходимо проложить трубу из пластика и насосный кабель. Обычно кабель по длине должен быть 40 метров. Если его недостает, тогда кабель придется нарастить. Для этого потребуются некоторые знания системы электроснабжения и соблюдение правил безопасности;
После того как труба и кабель проложены, приступают к соединению. Каким методом будет осуществляться соединение, зависит от типажа самих труб и из чего они сделаны
Трубы из металла сваривают
Трубы из пластика можно соединить несколькими способами, важно обратить внимание на то, чтобы трубы обеспечивали герметичность. Пластик считается лучше металла, потому что когда вода начинает замерзать, труба из пластика не треснет;
Заводим ветку в дом
- Теперь нужно кабель и насос подключить к сети. Можно заблаговременно поставить розетку с отдельным автоматом. На реле давления устанавливают кран-переходник для труб, которые разведены по всему помещению;
- Обязательно стоит поставит и манометр, который будет определять давление в системе. Это особенно понадобится в зимнее время.
Процесс разводки труб в доме
После проведения трубы от колодца в дом, выполняют разводку доставляющих воду элементов внутри к нужному месту.
Для этого необходимо соблюдать следующие советы:
- Устанавливаем вывод воды через кран внизу системы. Кран понадобится для проведения ремонта или профилактики, чтобы слить из системы воду;
- Санузел не рекомендовано присоединять трубой из пластика, потому что из-за перепадов давления труба может сорваться;
- Такие перепады давления повреждают стыковочные места элементов по всей системе, поэтому трубы между собой следует соединить качественно и надежно;
Теперь у вас есть инструкция для выполнения этой работы. На фото видны этапы выполнения работы.
Все это конечно можно делать в нескольких вариантах. По этой теме есть множество статей на нашем сайте, которые помогут сделать практически любую работу с наименьшими затратами.
Какие трубы использовать для водоснабжения из колодца
При организации водоснабжения дачи и бани важно правильно выбрать трубы. Они должны быть:
- Безопасны, особенно, если воду будете использовать для питья.
- Долговечны, так как большая часть трубопровода укладывается ниже уровня промерзания грунта, то замена влечет большой объем работ.
- Хорошо переносили перепады температур.
- Легко монтировались и ремонтировались.
Раньше трубы использовались только металлические. Других вариантов не было. Но они, во-первых быстро ржавеют, во-вторых, монтаж и замена возможны только со сварочным аппаратом. Сегодня есть другие варианты.
Между колодцем и домом, дачей, баней, укладывают трубы из полипропилена или полиэтилена
Полипропиленовые трубы для водопровода
Чтобы водопровод служил долго и исправно, лучший вариант для дачи и бани – полипропиленовые трубы. Они отлично себя чувствуют при низких температурах, при их соединении не используются резиновые или другие прокладки, которые со временем теряют эластичность и требуют замены. Они не выделяют никаких вредных веществ, не гниют и не окисляются, не повреждаются грибками и микроорганизмами, срок эксплуатации производители заявляют порядка 50 лет.
Но. Полипропиленовые трубы требуют специального оборудования для сварки. Используется специальный паяльник, которым разогревается труба. В разогретом состоянии ее быстро соединяют с уголком, тройником, краном и т.п
Важно: при сварке не делать никаких вращательных движений. Особенно это актуально для армированных труб
После соединения дают пару минут на остывание и можно продолжать сборку водопровода дальше. Аппарат не очень дорогой, да и покупать его не обязательно. Практически в любой фирме, продающей полипропиленовые трубы можно взять паяльник для полипропилена на прокат.
Чем хороши еще полипропиленовые трубы, так это тем, что есть они и для холодной и для горячей воды. То есть внутреннюю разводку гребенки воды в помещении можете тоже сделать из того же материала. Еще один их плюс: ровная и гладкая наружная поверхность, за которой легко ухаживать и не нужно красить.
Полиэтиленовые
Для подачи холодной воды (для горячей использовать нельзя) часто используют трубы ПНД – полиэтиленовые низкого давления. Они имеют практические такие же характеристики, как и полипропиленовые (не боятся морозов, не гниют и не подвержены воздействию грибков, но в то же время экологически безопасны), однако имеют один большой плюс: их можно не только сваривать, но и использовать разъемные фитинги. Это намного удобнее, не требует специального оборудования, да и ремонт/замена становится проще. Как соединять трубы ПНД смотрите в видео.
Но, с другой стороны, разъемные фитинги — это большая вероятность появления протечек. Потому планировать трубопровод стараются планировать так, чтобы все разборные фитинги были в доступных местах, а не под землей.
Утепление и компенсация давления
При укладке труб (полиэтиленовых или полипропиленовых – неважно) желательно принять меры для компенсации давления грунта. Если грунты у вас пучнистые, делать это обязательно
Нужно трубу (лучше с с утеплением, но можно и без) уложить в гофрированный шланг большего диаметра. Он будет, во-первых, служить теплоизоляцией, во-вторых, защищать от избыточного давления.
Есть также трубчатый утеплитель «Энергофлекс», использовав который можно одним махом решить вопрос теплоизоляции и защитить трубы от чрезмерных нагрузок.
Утеплитель для труб водоснабжения «Энергофлекс»
Возможности подведения воды
Есть два варианта подвода воды в помещение дачи. Цена у них разная, но сначала надо определиться, что именно будет целесообразно сделать именно в вашем случае.
Схема подвода воды в дом из колодца
Итак:
- Если по близости проходит трубопровод с централизованным снабжением. Тогда можно врезку сделать туда. Только это будет затратный вариант. Вам потребуется получать разрешение, делать проект и после этого вам вполне могут навязать и исполнителя работ в качестве «сертифицированной фирмы». А это все затраты и причем не малые;
- Автономное водоснабжение, этот вариант прекрасно подойдет для загородного дома. Здесь будут и не малые преимущества.
Преимущества воды из колодца:
- Подвод воды из колодца в дом стоимость будет намного ниже. Причем заплатив раз, вам больше не потребуется доплачивать. И это особенно актуально при поливе;
- Вам не потребуется получать разрешения и платить за разработку плана. А это находится в монополии государства и стоит довольно много;
- Здесь вы сможете сделать все полностью своими руками и причем не прибегая к посторонней помощи, а это существенно снизит затраты.
Прокладка труб и использование простой насосной станции выглядит следующим образом
От колодца прокладывают наружный водопровод, для этого копают траншею глубиной не менее 1,5-2 метра (насколько промерзает почва). Обязательно трубу утепляют. В кольцах колодца делают на глубине траншеи отверстие, которое должно быть равным по диаметру с диаметром (габаритами) скважинного адаптера. Такое же отверстие делают и в фундаменте или прокладывают под ним.
Состоит трубопровод из 2 частей:
I – от адаптера в колодец. На этой ветке ставят эжектор, фильтр, обратный клапан, не дающий выливаться воде в колодец.
II – от адаптора к подвалу и всасывающему патрубку на насосе, который монтируется в подвале. Шаровым краном разделяют торец трубопровода и патрубок насоса.
После обертывания подземной трубы пенопластом или чехлом из вспененного полипропилена, траншею закапывают.
Схема водоснабжения «погружной насос-колодец»
Примерная стоимость работ
При подводе воды из колодца необходимо знать, сколько стоят необходимые материалы и оборудование. Стоимость может быть разной. Насос с небольшой производительностью находится в средней ценовой категории. Он обойдется в 8000-9000 рублей. На гидроаккумулятор придется отдать 2000-4000 рублей. Также потребуется фильтр. Чтобы проложить трубопровод, нужно 5000-6000 рублей.
Итак, приблизительная смета прокладки трубопровода:
- Насос – 9000 рублей;
- Гидроаккумулятор – 3000 рублей;
- Фильтр – 1000 рублей;
- Трубопровод – 6000 рублей.
Все затраты примерные. Стоимость оборудования зависит от разных факторов, даже от региона проживания. Всегда есть возможность на чем-то сэкономить, приобрести выгоднее или со скидкой.
Проводка водопроводной или канализационной трубы своими руками требует правильно выкопанной траншеи. Засыпая водопроводную трубу землей, нужно заранее провести ее утепление. Подача воды обеспечивается за счет насоса. Главное, подобрать нужное оборудование. При соблюдении всех правил проведение воды не составит труда.
Как выбрать насос?
Схема прокладки водоснабжения от скважины и колодца очень похожа, поэтому в обоих случаях можно использовать погружной насос. Для неглубоких колодцев (до 10 м) можно приобрести поверхностные насосные устройства или насосные станции. В скважине такое приспособление используют при небольшом диаметре трубы.
Преимущества использования насосной станции:
- Многофункциональность системы. Станция включает в себя насос, гидроаккумулятор и автоматику.
- Хоть цена станции выше, чем у погружного насоса, вы сможете сэкономить, ведь вам не придётся приобретать гидробак.
- Станцию можно использовать при невысоком уровне воды в колодце или при маленьком диаметре обсадной трубы скважины.
Недостатки насосной станции:
- Ограничения по глубине. Для колодцев на даче глубиной более 10 м нужно выбрать другое оборудование.
- Слишком сильный шум при работе.
- Возможность попадания воздуха в систему при неправильном монтаже.
Как провести воду в дом из колодца: организация водоснабжения
Вода выводится из колодца при помощи выводной трубы. При этом можно использовать ввод в колодец ПНД трубы.Чтобы протянуть трубу к зданию, необходимо сделать подземный трубопровод. Под определенным углом к постройке выкапывается траншея.
Чтобы определить глубину траншеи нужно учитывать такие параметры:
- время применения воды. Если водопроводная система будет использоваться зимой, то углубление должно быть не менее метра;
- уровень промерзания грунта. Это знание актуально, если планируется использовать водоснабжение в течение всего года.
Углубление засыпается после того, как установится насос, проложится электрический кабель и сливной канал.
В таблице представлены основные этапы организации водопровода от источника воды в дом.
| Фото | Процесс |
 | В колодце опускается насос для откачки воды. |
 | От колодца к дому прокапывается траншея. |
 | Греющий кабель обматывает скотчем. |
 | В колодец вводится труба и она же прокладывается в траншею. |
 | В колодец монтируется насосное оборудование. |
 | В дом заводится труба. |
 | Сразу делается выход для канализации. Также выкапывается траншея и укладывается труба с утеплителем. |
 | Разводка системы водоснабжения внутри дома. |

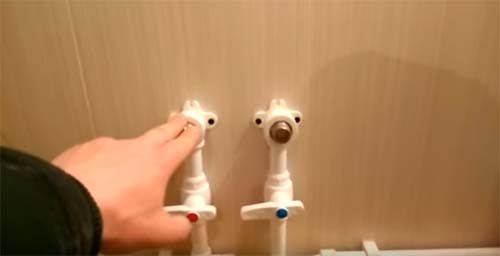

 | Устанавливаются трубы для горячей и холодной воды. |
Вариант 1 — Установка накопительного бака
Есть некоторые правила, которые следует соблюдать при установке системы с накопительным баком:
- накопительный бак следует устанавливать как можно выше. Для этого подойдет чердак или верхний этаж. Бак обязательно нужно утеплить, если чердак неотапливаемый;
- систему нужно дополнить насосом. Этот прибор подключается вручную, а также его работу можно автоматизировать;
- обязательно продумайте монтаж трубки, которая будет защищать бак от переполненности.
Подключение насосной станции к накопительному баку
Данная система удобна тем, что в доме создается значительный запас воды, которой можно воспользоваться, если, например, отключили электропитание. К минусам системы относится небольшое давление в водопроводе.
Вариант 2 — Установка насосной станции
Можно выбрать и систему с насосной станцией, которая также имеет множество преимуществ. Это такое устройство, объединяющее гидроаккумулятор, реле для управления конструкцией и насос.
При этом оборудование запускается, когда количество воды в баке становится минимальным. При наполнении емкости реле отключает агрегат.
Насосную станцию можно собрать своими силами или приобрести готовый вариант. Конструкция комплектуется поверхностными и погружными насосами
При выборе подходящего оборудования необходимо обратить внимание на производительность и мощность модели, а также на объем бака
Если планируете использовать систему постоянно, то лучше выбрать автоматизированное устройство. При применении станции только в летнее время подойдет вариант с ручным механизмом управления.

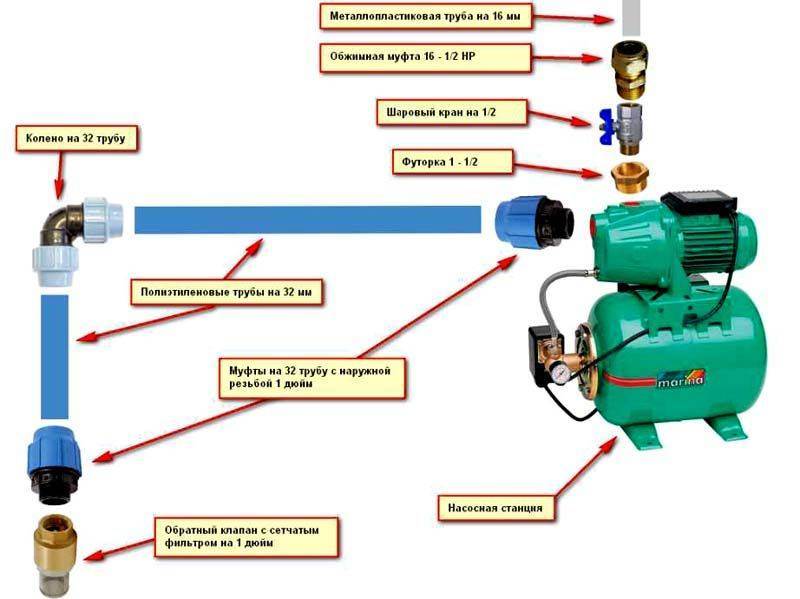

На схеме представлены основные элементы подключения насосной станции
Организация системы подачи воды
Вначале необходимо выбрать тип насоса, который будет использоваться для подачи воды в дом.
Насосная станция
Если водяной слой имеет глубину, не превышающую 7м, то лучше всего установить домашнюю насосную станцию. Выбирая нужную, руководствуются высотой подъема воды. Эта характеристика указана в паспорте на изделие. В расчеты стоит брать как вертикальные, так и горизонтальные участки трубопровода. Высота, которую создает вертикальный столб, для вертикальных труб рассчитывается из пропорции 1:1. Расчет горизонтальных участков проводится из соотношения 1 м водяного столба = 10 метров трубы.
- Участок заборной трубы собирается сразу. Ее монтаж производят так, чтобы труба погружалась в воду примерно на середину водяного слоя. В противном случае в трубу будет попадать песок и грязь со дна колодца. Установка обратного клапана обязательна.
- Установка заборного фильтра защитит от попадания в трубу крупных взвесей. Это продлит срок эксплуатации станции.
- В качестве заборной трубы можно использовать гофрированные трубы, конструктивно оснащенные обратным клапаном.
- Чтобы заборная труба была более устойчива ее можно закрепить к стенке колодца клипсами.
Погружной насос
Устанавливается если колодец глубокий – более 8 метров. Для его монтажа требуется больше усилий.
- Необходимо сразу проложить электрический кабель до колодца. Часто кабель размещают вместе с трубой.
- Насос нужно надежно закрепить на тросе.
Однако данная схема имеет свои преимущества.
- Большой напор водяного столба.
- Отсутствует шум. Для насосной станции требуется выделить в доме отдельное помещение.
- Современная модель наружного насоса уже имеет фильтр предварительной очистки, обратный клапан и поплавковую систему, чтобы отслеживать уровень воды в колодце. Если уровень снизится, то насос отключится.
- Наружный насос дешевле насосной станции.

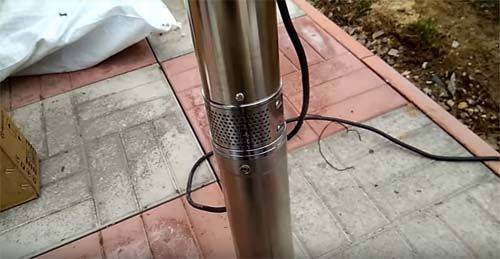

Насос опускается на тросе на нужную глубину. Гибкий шланг или гофротруба соединяет его с тройником.
Схема дачного колодезного водопровода
Схему подводки составляют с учетом планировки дома или коттеджа, расстояния до колодца, количества и назначения точек водозабора.
Пример устройства трубопровода, поставляющего воду из колодца в дачный дом:
- Насос погружной (помпа). Его подвешивают на тросе и крепят кабель электропроводки.
- Обратный клапан. Это устройство предотвращает стекание воды вниз при остановке перекачки.
- Сливной кран. Его устанавливают для консервации колодца на зиму в самой нижней точке трубопровода.
- Штуцер пятивыводной.
- Манометр.
- Реле (датчик) давления. Это прибор для автоматического включения и отключения насоса.
- Реле сухого хода. Это устройство для защиты помпы от работы без воды. Его ставят, только если у насоса нет поплавкового выключателя, а у реле давления нет функции защиты от сухого хода
- Гидроаккумулятор (или накопительный бак). Это емкость для накопления воды и компенсации ее температурного расширения, предупреждения перепадов давления.
- Шаровой кран.
- Фильтр предварительной очистки от глины, песка, ила, ржавчины и других механических примесей.
Насос, обратный клапан, сливной кран находятся внутри колодца. Остальное оборудование устанавливают в помещении, подвале или подполе. Если не позволяет площадь домика, то возле колодца необходимо организовать приямок. Его утепляют, если планируется пользоваться водопроводом и зимой.
Прокладка водопровода.
Устройства соединяют между собой трубами. Количество изгибов и стыков должно быть минимальным. Выход к колодцу можно проложить через подвал или подпол. Схему расположения и глубины залегания трубопровода, скрытого под землей, нужно сохранить. Она понадобится при строительстве новых сооружений.
Помпу поверхностного типа ставят в доме или приямке. К всасывающему патрубку присоединяют трубу, которую выводят в колодец. На входе устанавливают сетчатый фильтр. Перед насосом монтируют фильтр грубой очистки (грязевик), обратный клапан. На выходе ставят фильтр тонкой очистки.
Для поднятия воды с глубины от 8 до 30 м поверхностному насосу понадобится выносной эжектор. Его размещают внутри колодца. К эжектору подводят 2 трубы — по первой вода поднимается вверх, по второй часть потока возвращается к прибору для создания перепада давления.
Из чего состоит
Источник воды и ввод его в дом — далеко не вся система водоснабжения. Нужны еще фильтры. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде ее можно использовать для технических целей, например, завести в туалет. Но даже для полива неочищенную воду можно подавать далеко не в каждом случае, а в душ или на кухню — тем более. Потому водоснабжение частного дома из колодца и скважины включает в себя еще и систему фильтров.
План водоснабжения частного дома из колодца
Обратите внимание: на рисунке есть три ступени фильтрации:
- на всасывающей трубе — сетчатый фильтр;
- перед входом в насос — фильтр грубой очистки;
- перед подачей в дом — фильтр тонкой очистки.
На каждой из ступеней фильтр (или фильтры) подбирается в зависимости от воды. Ее качество определяется в лаборатории. На основании химического состава и подбирается оборудование для очистки.
Увеличение напора воды в трубопроводе
Комфортный показатель напора воды, который должен выдавать насос – 2-4 м3/ч или 2 бар.
Эти данные опираются на расчёт для бытовой техники.
Проблемы могут возникать как при недостаточном напоре, так и при избыточном, ведь глубинный насос не регулирует мощность подачи воды.
Чтобы избежать трудностей с напором, в систему самодельного водопровода включают водонапорный бак, или гидроаккумулятор.
Располагают его на специальной постройке или крыше дома. В баке есть датчик, который мониторит уровень воды. Когда уровень снижается, насос автоматически включается. Такой подход сберегает его ресурсы и защищает от перегрузок.
Другой вариант – вместо водонапорного бака установить мощную насосную станцию
Важно удостовериться, что длина всасывающего водопровода соответствует техническим характеристикам станции
Подводка воды к сантехническим приборам
Существуют определённые стандарты и правила подключения приборов к системе подачи воды. Их нужно обязательно учитывать при создании автономной водопроводной системы. Назовём некоторые из них:
- Горячая вода, подающаяся на сантехнические приборы, не должна быть выше +60…+65°C.
- Состав питьевой воды должен соответствовать требованиям Роспотребнадзора (если кому интересно, можно почитать требования СанПиН 2.1.4.1074 «Питьевая вода»).
- К писсуарам и унитазам можно подводить воду боле низкого качества.
- Разрешённое давление воды в домах малоэтажной застройки − 4,5 атм. Если значения завышены, обязательно использовать регулирующую напор арматуру.
- Трубы холодного водоснабжения должны быть изолированы для предотвращения появления конденсата.
- Холодная труба всегда монтируется ниже труб ГВС.
Примерно так должна выглядеть правильная система разводки воды для помещений.
Схема водоснабжения загородного дома
А теперь посчитаем примерную стоимость затрат на установку системы водоснабжения частного дома из колодца под ключ. Вот одно из предложений на рынке на данный момент. В среднем пакетное подключение с установкой обойдётся в 50 000 рублей.
Смета подключения дома к колодезному водоснабжению
