Инструменты и монтаж своими руками
Обвязка бойлера проводится после монтажа на стену
Делается разметка положения нагревателя на ограждении. Вымеряется расстояние от отверстий на кронштейне до потолка и соседней стены.
Монтаж выполняется в 3 этапа:
- Навеска агрегата.
- Подсоединение в водопроводной магистрали.
- Подключение подачи электричества.
С водопроводом бойлер соединяется синим и красным патрубком, через которые поступает холодная и выводится горячая жидкость. Для крепления используются соединительные фитинги.
Используются инструменты:
- перфоратор, строительный пистолет, дрель;
- рулетка, уровень;
- сварочный аппарат;
- болгарка с кругом по металлу;
- набор гаечных ключей;
- прибор сантехнической сварки.
Особенность конструкции
Водонагреватели могут быть разных размеров и габаритов, поэтому нужно учитывать особенности конструкции перед тем, как начать вешать конструкцию на стену. Накопительные приборы также могут отличаться по весу. Большой размер – это еще не показатель. К примеру, бойлера от компании Аристон имеют компактные визуальные характеристики, но всегда обладают внушительным весом.
Поэтому нужно разделить бойлеры по типу, в итоге получается:
- Газовый водонагреватель, который всегда подключается к магистрали или баллону. Популярный вариант, но не очень практичный из-за своих требований. Основное – наличие дымохода, который сможет выходить за пределы дома.
- Электрический водонагреватель, который может работать от домашней электросети. Зачастую его устанавливают в квартирах из-за этого преимущества. Дымоход не требуется, ведь нет продуктов сгорания, что является еще одним плюсом.
- Нагреватели с косвенным нагревом. Всегда оснащаются теплообменниками, которые нужно подключить непосредственно к своей системе отопления.
Что общего между всеми этими моделями? Есть одна деталь – накопительная емкость. Она выглядит как бак, но по весу значительно превосходит этот предмет. Когда он наполняется водой, то становится действительно неподъемным. Поэтому размеры бака являются важным нюансом перед тем, как прикрепить конструкцию к стенке. Нужно учитывать габариты, вес, визуальные характеристики и особенности ёмкости.
Насчет элементов крепления возникает большое количество вопросов, но волноваться не стоит. Любая модель, любого бренда, сразу продается с ними в комплекте. Если прибор напольного вида, то установиться его очень легко. Если настенный – возникает много проблем. Нужна прочная стена, которая сможет выдержать вес. Если навесить тяжелый бойлер на очень тонкую стену, она может просто не выдержать.
Каждый настенный бойлер имеет особенность – он заранее оснащается специальными монтажными проушинами. Это делается для того, чтобы прибор был установлен правильно. В комплекте можно найти специальные стальные крючки. Иногда их нет, приходиться докупать недостающую деталь на рынке. Основная особенность – диаметр отверстия в проушине должен соответствовать диаметру самого крючка.
Специальный крючок и отверстие для его крепления
Когда в гостиной лежит бойлер, и стена для установки уже выбрана – нужно немного разобраться в самой конструкции. Сделать это может даже человек без опыта, не нужно быть профессиональным установщиком водонагревателей. Несмотря на отличия в размерах и конструкции, большинство бойлеров выглядят практически одинаковыми. Итак, нужно разобраться с вариантами креплений:
- Первый более трудный, но и надежный. Нужно приобрести несколько дюбелей, которые вгоняются в стены с помощью специального строительного пистолета. Основная сложность в том, что необходимый инструментарий есть не у всех. Его придется одалживать, покупать строительный пистолет ради одного процесса глупо, ведь стоит он немало.
- Второй вариант не такой крепкий, но гораздо легче. Нужно приобрести дюбеля, но с пластиковыми наконечниками. Просверливаем несколько отверстий необходимого диаметра, вставляем туда дюбеля и вкручиваем стальные крючки. Просто и надежно.
Помните, что эти варианты подходят только для прочных стен. Если в доме пеноблоки, то нужно учитывать их крепость и состояние. Любая рыхлость материала и конструкция может оборваться. К примеру, каркасные дома зачастую не имеют облицовки внутренних стен, хозяева оставляют дерево. Древесина не может выдерживать больших нагрузок, поэтому нужно думать об аналогичных вариантах крепления.
Чем крепить водонагреватель к деревянной стене. Крепление водонагревателя к стене.
В связи с тем, что накопительные баки зачастую устанавливаются в тесных помещениях, крепление к стенам нужно выполнять таким образом, чтобы существовала гарантия надежности. Бак объемом до 30 литров можно крепить при помощи обычных пластиковых дюбелей соответствующего диаметра. Более вместительные модели водонагревателей требуют к себе особого подхода. В этом случае необходимо выбирать более надёжный и прочный крепеж для водонагревателя. В зависимости от материала, из которого сооружена опорная стена, существуют различные методики навески проточных водонагревателей.
- Если в качестве такой стены выступает каркасная перегородка, обшитая различными материалами (ГКЛ, ГВЛ, МДФ), то о навеске следует задуматься уже при возведении каркаса конструкции. В месте предположительного крепления накопителя устанавливается перемычка из деревянного бруса (или профиль с брусом внутри), несущие стойки усиливаются. Только в этом случае перегородка выдержит вес бойлера с водой.
- При навеске на перегородку, сделанную из пенно или гипсоблока, армированного гипса, кирпича (при толщине в четверть или половину кирпича) следует применять крепление с так называемой опорной шайбой. Суть заключается в следующем, в перегородке сверлятся сквозные отверстия, с противоположной от места крепления бака стороны устанавливаются металлические шайбы (толщиной 1,5-3мм), можно применить кусок листового металла, это даже увеличит прочность крепежа. Болтами, подобранными по диаметру и длине производиться крепление водонагревателя через стену и упорную шайбу, при этом нагрузка, создаваемая баком, перераспределяется, что позволяет безопасную эксплуатацию прибора. Повесить нагревательный бак на более прочные стены (бетонная, кирпичная) не составит труда. Крепление производится на анкерные распорные болты, диаметр и длина которых выбирается в зависимости от стенового материала и объема бака. Для крепления 50 литрового нагревателя вполне подойдет анкер диаметром от 6мм и длиной 6-10см., а для 150-200 литровых водонагревателей, уже потребуется крепеж, имеющий диаметр не менее 10мм при длине от 10-12см.
Как закрепить бойлер на гипсокартон. Способ третий — крепление с помощью химического анкера
Если стоит вопрос, как закрепить водонагреватель на гипсокартон, можно использовать закладные элементы в обрешетке, как было показано в предыдущей инструкции. Но, если вы решите вешать на стену не небольшой бойлер, а полноразмерный нагреватель, потребуется более надежное крепление, чем просто шуруп, закрученный в древесину.
Для монтажа нам потребуется резьбовая шпилька, сетчатая гильза и химический анкер. Приобрести перечисленные материалы можно практически в любом строительном магазине или на рынке. В некоторых крупных строительных магазинах можно найти готовые наборы, предназначенные для монтажа навесного оборудования через гипсокартон.
Главное преимущество этого способа, в сравнении с предыдущим, это не более высокая прочность, а возможность выполнения монтажных работ на готовой обшивке. То есть если закладные нужно фиксировать в профиле, то шпильку посредством анкера можно фиксировать непосредственно в монтажном отверстии.
Инструкция монтажных работ следующая:
- Прикладываем водонагревательный прибор к стене и размечаем расположение крепежных проушин;
- По сделанной разметке длинным буром сверлим отверстия через гипсокартон в стену;
- Каждое сделанное отверстие тщательно прочищаем ёршиком от пыли;
Выдуть пыль из глубокого отверстия можно компрессором
Если есть в наличии компрессор, продуваем отверстие и таким образом окончательно выдуваем из нее всю пыль;
С пылесосом все немного сложнее, так как нужна высокая мощность всасывания
Если компрессора нет удаляем пыль мощным пылесосом;
Если отверстие не обеспылено, химический анкер не сможет должным образом пристать к стенкам отверстия и крепление не обеспечит требуемой надежности.
Так заполнение отверстия выглядит в разрезе стены, а в реальных условиях это нужно будет почувствовать
После того как отверстие подготовлено, вводим в его полость сопло тубы с химическим анкером и закачиваем внутрь смесь;
Как правило, для заполнения отверстия глубиной до 100 мм достаточно 5-7 нажимов спусковой рукоятки монтажного пистолета. После этого сопло тубы нужно аккуратно извлечь из отверстия. Вытаскивать сопло нужно прямо без перекосов. Если тубу перекосить вмести с соплом, наружу выйдет химический анкер.
На окончание шпильки одеваем сетчатую гильзу;
Шпилька с сетчатой гильзой
- Подготовленный таким образом крепеж вставляем в отверстие и вдавливаем до конца;
- Далее аккуратно вытаскиваем из отверстия шпильку так чтобы гильза осталась внутри;
Применять на этом этапе вместо резьбовой шпильки какие-либо спицы, длинные отвёртки и прочие подручные приспособления категорически не советую. Дело в том, что наша задача не просто вставить гильзу в отверстие, но и ее там отцентровать. Сделать это с помощью предметов малого диаметра не получится.
- После того как шпильку извлекли, повторно заполняем отверстие химическим анкером;
- Ждем 5 минут для того чтобы смесь устоялась в отверстии;
На такой крепеж можно будет повесить бак с объемом 80 литров
- Вращательными движениями вкручиваем шпильку в еще эластичную смесь до упора;
- Через сутки крепёж готов и на него можно вешать бойлер.
1 этап – крепление бойлера к стене.
Это, пожалуй, самый главный этап. Небольшой бойлер крепят к стене, в случае, когда емкость горизонтальная (ее будет лучше установить высоко), почти у самого потолка, а если емкость вертикальная – то на уровне груди или головы человека.
Крепление должно быть прочным, так как бойлер, наполненный водой, будет весить десятки и даже сотни килограммов. Если закрепление было произведено слабо, то бойлер рано или поздно упадет, нанеся вам большой ущерб. И этот не говоря о том, что он может упасть на человека.
В баке находятся крепления, которые предусмотрены производителями, все их необходимо использовать. Места установки (анкерные крюки, болты) должны быть выверены по горизонтали и вертикали, другими словами, одна сторона бойлера не должна быть ниже или выше другой, иначе нагрузка не будет распределяться равномерно. Используйте рулетку или реечный уровень для того, чтобы наметить места крепления. После проведения разметки перфоратором на отмеченных местах проделываются отверстия нужного диаметра и глубины. Далее вставляются анкерные болты и с помощью ключа зажимаются как можно сильнее. Затем, с анкерных болтов свинчиваются гайки, и надевается бойлер.
Если навесной бак большого размера, то для его установки понадобиться еще один помощник, который будет удерживать бак на весу, пока вы будете прикручивать его к стене.
После того, как бак вы установили, можно приступать к подведению холодной и горячей воды.
Электрическая часть монтажа
Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.
Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.
Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.
Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.
Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации – сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.
При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.
Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию
Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки.
Кроме того, для двухфазных котлов практически всегда необходимо устанавливать – устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.
Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки
Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.
Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.
Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.
В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.
Первые шаги. Столешницы из слэбов
Sano опубликовал запись блога в Мебель из слэбов, массива, и разные разности, 6 октября, 2018 , запись блога
Первые попытки что то сделать из привезенных слэбов. Хотя какие тут могут быть попытки, материал стоит денег и прав на ошибку столько сколько есть денег в кармане. Тренируйся за свой счёт как говорится.
Поэтому каждая доска тщательно осматривается и примеривается, пословица про семь раз отмерь в действии.
Работа сама по себе не хитрая, творческая, есть несколько досок и их нужно подобрать чтобы и красиво смотрелось и перерасхода не было. Вся подгонка в размер и подрезка делается с минимально возможным съёмом материала, по простому чутка тут отпилил , немножко там стамеской срезал.
Распаковка, перебазирование накопительного водонагревателя к месту дислокации
Упаковку с накопительным газовым водонагревателем Rheem 22V40F1 выкинули на газон перед домом. Распаковка ведется ножом по линии отреза без усилий, чтобы не поцарапать корпус. Для транспортировки подойдет тележка с низкой посадкой.
Установка водонагревателя
В видео новый накопительный водонагреватель привезли на замену старому. Патрубки подачи и забора воды, торчащие из стены, закорочены жестковатой гибкой медной подводкой. Посмотрите такую по адресу http://www.amazon.com/gp/product/B0034K6AXO?ie=UTF8&camp=1789&creativeASIN=B0034K6AXO&linkCode=xm2&tag=plumbing0a-20. Если ссылка не работает, ищите это: Watts FFSS24-R 3/4-Inch FIP SteelCorrugated Flex Water Heater Connector. Резьба – 3/4 дюйма.
Старый водонагреватель стоял в углу. Газовый кран торчит в нижней части боковой стены. Это шаровый вентиль, символически желтого цвета (газ), закрыт. Маховик шарового крана стоит перпендикулярно трубе. Снаружи нарезана резьба.
Сначала мастер объясняет способ пользования крепежными ремнями. Накопительный газовый водонагреватель тяжелый, стоит на полу. Подводка подключается без суппорта, корпус прихватывается парой ремней:
- Первый проходит ниже перепускного клапана. Отверстия под старый накопительный обогреватель выше, чем нужно. Придется сверлить новые.
- Второй ремень проходит чуть выше блока подачи газа.
Подводка водонагревателя
Дом из сандвич-панелей, под саморезы сверлить стену не надо
Важно попасть на несущие конструкции. На видео мастер пару раз промахивается, винт проваливается, вращаемый шуруповертом со встроенным аккумулятором
Показывает: важно туго затянуть. Коллекторный двигатель не тянет, простаивая, жужжит, мастер упорно продолжает, прочно крепит четыре половинки ремня на стене. Пришло время поставить накопительный газовый водонагреватель на место вручную. Не поцарапайте пол.
Как установить проточный напорный водонагреватель
Приготовьте инструменты и материалы
- Водонагреватель;
- перфоратор или ударная дрель;
- сверло по бетону;
- сверло по керамике;
- уровень;
- молоток;
- гаечные ключи;
- отвёртка;
- рулетка;
- карандаш;
- дюбели или шурупы;
- ФУМ-лента;
- 2 гибких шланга;
- 2 тройника диаметром ½ дюйма;
- 2 крана Ду15;
- кабель ПВС 3 × 4;
- дифавтомат 25 А.
Выберите место установки
В отличие от компактных безнапорных моделей, напорные проточники способны обеспечить горячей водой сразу несколько точек. Их можно устанавливать в любом месте, исходя из возможности подключения к водопроводу, но лучше ближе к прибору, где горячей водой будут пользоваться чаще всего.
В условиях квартиры для этого подходит пространство под мойкой, в нише с коммуникациями в санузле или просто на одной из стен рядом с трубами холодной и горячей воды. Главное — исключить попадание брызг на корпус и обеспечить свободный доступ к нему на случай ремонта.
Закрепите водонагреватель
Используя шаблон из комплекта, разметьте и просверлите перфоратором отверстия для крепления водонагревателя. Вставьте в них дюбели и надёжно зафиксируйте проточник на стене с помощью шурупов. Проверьте уровнем, что прибор установлен ровно по горизонтали и вертикали.
В некоторых моделях сначала придётся снять переднюю панель, чтобы установить водонагреватель на монтажную планку. После подключения к водопроводу и электричеству её нужно будет вернуть на место.

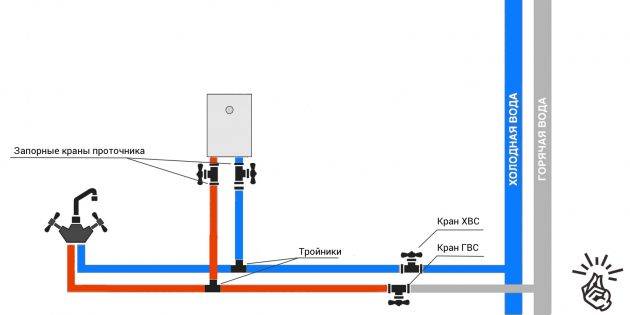

Подключитесь к водопроводу
Как и бойлеру, напорному проточному водонагревателю нужно подать на вход холодную воду сразу от стояка или любого места квартирой разводки, а к выходу подключить гибкий шланг для соединения с линией горячей воды за краном стояка ГВС.
Установите на штуцеры проточника шаровые краны для отключения прибора при необходимости. Уплотните резьбу с помощью ФУМ-ленты. На трубы холодной и горячей воды поставьте тройники и соедините их выходы с соответствующими кранами на водонагревателе гибкой подводкой.
Подключитесь к электросети
Первым делом убедитесь, что выделенной на квартиру мощности достаточно для работы выбранного водонагревателя. Её должно хватать с запасом, иначе при нагреве воды будут отключаться автоматы.
Из-за большой мощности напорные проточники обычно подключаются не в розетку, а сразу к электрощиту через дифавтомат соответствующего току номинала. При этом используется трёхжильный кабель сечением 4 или 6 мм².
Сделайте пробный запуск
Закройте кран на стояке горячей воды и откройте запорные вентили на водонагревателе. Включите горячую воду на ближайшем смесителе и подождите несколько секунд, пока она не потечёт стабильным потоком без рывков.
Подайте питание на автоматический выключатель водонагревателя и активируйте нагрев. Откройте горячую воду и убедитесь, что всё работает.
https://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/kreplenie-k-stene/ https://homemasters.ru/forums/topic/30947-kreplenie-vodonagrevatelya-na-derevyannuyu-peregorodku-trebuetsya-sovet/ https://domastroevo.ru/stati/kak-povesit-boyler-na-derevyannuyu-stenu-kak-zakrepit-vodonagrevatel-na-derevyannoy-stene https://domastroevo.ru/stati/kak-povesit-boyler-na-derevyannuyu-stenu-kak-zakrepit-vodonagrevatel-na-derevyannoy-stene https://lifehacker.ru/ustanovka-vodonagrevatelya/
Как вешаем
Бойлер – достаточно весомый электроприбор. Поэтому здесь уместен способ навешивания на гипсокартонную стену для самых тяжелых вещей. Лучшим и единственно верным вариантом будет использование специальной системы кронштейнов, купленных под конкретную модель.
Существует несколько вариантов повесить водонагреватель на стену.
Первый способ предполагает следующие действия:
Просверливание отверстия
- наклеиваем вблизи разметок по их периметру строительный скотч. Он позволит уменьшить количество строительного мусора на полу и пыли в воздухе;
- аккуратно просверливаем по пометкам гипсокартон и профиль. Выбираем ширину сверла исходя из применяемого дюбеля;
- в получившиеся отверстия вставляем дюбели;
- после чего устанавливаем крючки или систему кронштейнов. В данной ситуации более надежным будет использование именно кронштейнов.
Если каркас был деревянным, тогда можно дополнительно вбить в них два крепких гвоздя или клина.
Второй способ. Здесь необходимо установить в стену один кронштейн из системы на уровне каркаса. Предпочтительнее, чтобы он был сделан из деревянных реек. Второй кронштейн также можно закрепить на каркасе, или в непосредственной близости от него. Все остальные действия осуществляются по аналогии с первым способом.
Такой метод применим для навешивания не очень габаритных и весомых моделей на гипсокартон.
В целом оба этих методов подходят только для прибора с не очень большим весом. Если же нужно повесить очень габаритный и тяжелый бойлер, тогда под него нужно будет смонтировать специальную полку. Именно на нее будет приходиться основной вес водонагревателя, а не на стену.
Для этого мы делаем следующее:
- формируем полку под прибор. Здесь можно использовать как готовые навесные полки, так и самостоятельно ее изготовить из остатков гипсокартонных листов;
- если используем покупную полку, тогда устанавливаем ее на той высоте, на которой должен находиться бойлер;
Дюбеля в отверстии
- просверливаем дрелью отверстия на расстоянии, необходимом для ее установки;
- вставляем в отверстия дюбеля;
- далее навешиваем полку на дюбеля с помощью шурупов и устанавливаем сверху электроприбор.
Все, теперь осталось только подключить водонагреватель к водопроводным трубам и электричеству (или газу) и начать пользоваться благами цивилизации – горячей водой в любое время суток и пору года.
Поскольку в последнее время наблюдается тенденция к покупке более объемных водонагревателей, то метод с полкой будет самым верным решением проблемы с установкой.
Как прикрепить к стенам из разного материала
Из-за того, что разные дома имеют разный вид стен, стоит знать об особенностях крепления к определённым, самым распространённым видам материалов.
Гипсокартон
Гипсокартон имеет мягкую структуру, что делает этот тип стен самым трудным типом для крепления. Лучше использовать металлические накладки к дюбелю, которые увеличивают площадь давления на стену. Такие накладки продаются в любом строительном магазине, при желании их можно изготовить самому из тонкого листа метала.
Тяжёлые грузы (более 100 килограмм) лучше не крепить к гипсокартону.
Пенобетон
Чтобы закрепить дюбели в пенобетон, лучше использовать их нейлоновые аналоги, которые имеют форму спиралей. Их предназначение — работа с пенобетонными стенами. Они смогут учитывать особенности стены и дадут максимальный схват.
Для установки тяжёлых устройств рекомендуется использовать металлические дюбели с нейлоновой подкладкой.
Бетон
Для крепления к бетону применимы советы, как и для пенобетона, с одним условием, что вместо нейлоновых дюбелей, лучше изначально ставить металлические, т. к. бетон не позволяет осуществить дальнейшую их замену на другой вид дюбеля. Также, бетон создаёт множество шумов (при работе), если работы по установке происходят в многоэтажных домах, тогда постарайтесь выбирать время для работы, когда этот шум не будет приносить неудобств.
Особенности конструкции
Конструкция любого водонагревателя обязательно включает в себя крепления. Они варьируются в зависимости от того, куда устанавливается бойлер – на стену или на пол.
С напольным устройством все относительно просто. А вот монтаж к стене осуществляется при помощи стальных крепежных элементов на задней стороне корпуса бака для нагрева воды. В этом случае понадобятся дюбеля, размеры которых должны соответствовать креплениям на бойлере. Кстати, существуют устройства, требующие снятия задней панели. Дюбеля крепятся строительным пистолетом. Если такового нет, то нужно просверлить дыры под шурупы для крепежа с помощью перфоратора или дрели.
Обычно крепления – стальные крючки – входят в комплект вместе с водонагревателем. Детали стоит использовать лишь в том случае, если они качественные. Их диаметр должен превышать один сантиметр.
Рынок водного оборудования представлен тремя основными типами бойлеров. От их вида будет зависеть способ монтажных работ:
- Косвенного нагрева. Особенность заключается в отсутствии ТЭНов, нагрев жидкости возможен от внешних источников. Конструкция может быть и настенной, и напольной.
- Газовый накопительный. Жидкость находится в специальной емкости, греется за счет того, что сгорает газ. Рекомендуется доверить установку специалистам.
- Электрический накопительный. Нагрев жидкости обеспечивают ТЭНы внизу бака, температура воды регулируется за счет термостата. Наиболее популярен в связи с простотой монтажа, подключения и эксплуатации.
