Управление коробкой передач
Передачи в коробке передач переключать рычагом переключения передач, расположенным справа от сиденья водителя. Переключение передач выполнять при выключенном сцеплении. Педаль сцепления нажимать до упора. Включение и переключение передач производить при минимальных оборотах холостого хода. Начало движения осуществлять только с первой передачи (во избежание преждевременного выхода из строя сцепления). Для быстрого разгона автомобиля на хорошей дороге и в тяжелых условиях рекомендуется использовать все передачи последовательно согласно схемам переключения передач. В автомобилях с тросовым приводом управления механизмом переключения передач применяется коробка передач с сервошифтом. Сервошифт служит для облегчения переключения передач, к нему подводится воздух от пневмосистемы автомобиля.
Внимание! Не переключать передачи до достижения величины рабочего давления в пневмоприводе (от 6,5 до 8,0 кгс/см 2 ) для исключения обрыва троса вследствие того, что сервошифт не разовьет необходимого усилия. При наличии в коробке передач делителя в рукоятку рычага переключения передач вмонтирован переключатель управления делителем передач (см
рис. Рычаг переключения передач). Переключателем может быть включена высшая «В» или низшая «Н» передача в делителе. Рекомендуется использовать весь диапазон низших и высших передач. Для перехода с высшей передачи на низшую, и, наоборот (без переключений рычага), необходимо перевести переключатель управления делителем передач в нужное положение, а затем нажать и после небольшой (1 секунда) выдержки отпустить педаль сцепления – передача включится автоматически. Для одновременного переключения рычага и включения высшей или низшей передачи установить переключатель управления делителем в положение «В» или «Н», нажать педаль сцепления и переключить рычаг
При наличии в коробке передач делителя в рукоятку рычага переключения передач вмонтирован переключатель управления делителем передач (см. рис. Рычаг переключения передач). Переключателем может быть включена высшая «В» или низшая «Н» передача в делителе. Рекомендуется использовать весь диапазон низших и высших передач. Для перехода с высшей передачи на низшую, и, наоборот (без переключений рычага), необходимо перевести переключатель управления делителем передач в нужное положение, а затем нажать и после небольшой (1 секунда) выдержки отпустить педаль сцепления – передача включится автоматически. Для одновременного переключения рычага и включения высшей или низшей передачи установить переключатель управления делителем в положение «В» или «Н», нажать педаль сцепления и переключить рычаг.
Рычаг переключения передач
Для коробок передач моделей 144, 154 переключение передач осуществлять согласно схемам (см. рис. Схема переключения передач в коробке передач модели 144 и Схема переключения передач в коробке передач модели 154).
Схема переключения передач в коробке передач модели 144
Схема переключения передач в коробке передач модели 154
Для коробки передач модели ZF 9S1310 переключение передач осуществлять согласно схеме (см. рис. Схема переключения передач в коробке передач модели ZF 9S1310):
- 1-2-3-4-низшие передачи (низший диапазон демультипликатора);
- 5-6-7-8-высшие передачи (высший диапазон демультипликатора).
При замедлении переключать передачи только последовательно:8-7-6-5-4-3-2-1. При движении всегда держать передачу включенной.
Схема переключения передач в коробке передач модели ZF 9S1310
Пониженная передача «С» предназначена для трогания в тяжелых дорожных условиях и для маневрирования.
Внимание! Для коробок передач строго запрещается:
- переключаться с высшего диапазона демультипликатора на низший диапазон демультипликатора при скорости более 30 км/час (для коробок передач ф. «ZF»);
- двигаться при нейтральном положении рычага переключения передач;
- включать передачу заднего хода (R) при неполной остановке автомобиля и при вращении ведомого диска сцепления.
Переключение передач в демультипликаторе происходит автоматически: включение высшей передачи — при переходе рычага управления коробкой передач из положения четвертой в положение пятой, низшей — при переключении с пятой на четвертую. При переводе рычага через положение «◊» срабатывает клапан, обеспечивающий автоматическое переключение демультипликатора. При включении низшего диапазона в демультипликаторе на панели приборов загорается контрольная лампа
Правила переключения КПП в разных условиях
Знать, как трогаться с места и как продолжать движения, для правильной эксплуатации камазовской трансмиссии недостаточно. Чтобы в ходе использования коробки передач с агрегатом не произошло проблем, нужно соблюдать правила. Допущенные в ходе эксплуатации ошибки могут привести к серьезным неисправностям.
На подъеме
Как переключать скорости на КамАЗе при движении в гору
Передвижение на отечественном грузовике при подъеме должно производиться на повышенной скорости. Чтобы переключиться с первой скорости на вторую, водителю нужно дважды выжать сцепление. Учитывайте факт, что надо одновременно нажать на педаль газа, а также педаль подачи горючего. Эти действия важны, так как они помогают стабилизировать работу коленвала в целом. Чтобы избежать проблем в работе агрегата, не нужно сбрасывать обороты мотора менее, чем на две тысячи при подъеме. Это приведет к тому, что автомобильный двигатель будет заглушен. Также такая езда способствует увеличению рабочей температуры силового агрегата, а это может стать причиной его поломки.
При управлении автомобилем по такому принципу вы сможете добиться максимальной курсовой устойчивости. Благодаря принципу разделения схемы трансмиссии на два режима достигается облегчение работы мотора. Причем независимо от того, загружен автомобиль или нет.
На спуске
Если вы едите со спуска, то глушить двигатель не нужно. При глушении мотора произойдет блокировка руля. А это приведет к аварийной ситуации на дороге. При движении на спуске нельзя отключать вспомогательное торможение, а также выжимать до конца педаль сцепления. В более новых версиях грузовиков используются усовершенствованные трансмиссии, это позволило инженерам добиться снижения нагрузки на основные детали КПП. Поэтому при движении в критических условиях и на спусках мотор автомобиля не будет изнашиваться.
В КамАЗах используется тормозная система с двойным усилением. То есть, кроме торможения силовым агрегатом, присутствует дополнительная система остановки мотора. Если вы двигаетесь на спуске с активным вспомогательным торможением, то отключать сцепление и переключать скорости нельзя.
Схемы основной и раздаточной коробок на КамАЗе
Обледенелые участки
Езда на грузовике по обледенелым участкам должна производиться с наибольшим запасом скорости и хода. При торможении следует использовать активную вспомогательную систему остановки ДВС. Если торможение аварийное, то водитель должен остановить колеса прицепа. Если не учесть этот момент, попадете в занос. Притормаживать силовым агрегатом рекомендуется только в исключительных случаях. Потому что это приводит к ускоренному износу двигателя, однако протяженность тормозного пути значительно снижается. При торможении не следует допускать проскальзывания колес. Для избежания этого нужно вовремя выключить пониженную скорость, это приведет к падению оборотов коленвала.
Занос
Во время заноса соблюдайте главное правило — не выжимайте сцепление, иначе это ухудшит ситуацию. При производстве автомобилей инженеры внедрили схему, за счет которой автомобиль может ехать с наибольшим запасом хода. Благодаря этому можно добиться стабилизации курса во время езды по любой дороге. Если при движении произошел занос, руль автомобиля нужно вывернуть в его сторону. То есть если машину заносит влево, то рулевое колесо тоже выворачивается влево.
Если грузовик начал буксовать, то нужно как можно быстрее прекратить движение и сразу же отключить мост дифференциала. Регулятор для отключения вы сможете увидеть на приборной панели. Когда мост дифференциала отключится, на приборке появится соответствующий индикатор. После этого начало движения осуществляется на повышенной скорости, со второй передачи. Когда вы проедите труднодоступный участок дороги, не забудьте включить дифференциал (видео снял и опубликовал Владимир Никонов).
Загрузка …
Неисправности и ремонт
Ремонт КПП состоит из разборки узла, диагностики, починки или замены изношенных элементов. После восстановления работы механизма проводится обратная сборка узла и осуществляются испытания системы в работе. Можно обратиться в сервисный центр, но лучше выполнить руками своими ремонт раздаточной коробки.
Как проверить уровень масла
Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.
Замена масла
Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.
Как снять коробку
Снятие коробки передач осуществляется следующим образом:
- Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
- Снимают ПГУ.
- Демонтируют крепления стартера.
- Отсоединяют трубку, которая идет к понижающему редуктору.
- Демонтируют рычаг переключения передач.
- Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
- Откручивают гайки задней траверсы и снимают ее.
- Демонтируют распорную тягу.
- Откручивают болты крепежа кронштейна системы выпуска.
- Подсоединяют таль к болтам и натягивают его.
- Отвинчивают гайки крепежа к боковым подушкам мотора.
- Откручивают болты, которые фиксируют КПП к ДВС.
- Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
- Вытаскивают коробку передач.
Как отрегулировать
Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.
Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.
Как правильно собрать
Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.
Схема ремонта КПП КамАЗ-5320 с делителем
Для проведения ремонта КПП КАМАЗ-152 с делителем ее необходимо разобрать. Разбор включает в себя следующие шаги:
- для разбора коробки сначала потребуется демонтировать воздушный переключатель, вывернуть крепежные элементы;
- снять валик и вилку переключения КПП;
- следующим шагом станет демонтаж вилки и вала выжимного устройства, а также синхронизатора;
- далее необходимо открыть крышку заднего подшипника, открутив предварительно фиксирующие ее винты;
- произвести демонтаж подшипника и вала;
- также, чтобы открыть доступ к мультипликатору КПП, потребуется снять опорную роликовую шайбу, металлический стакан и подшипник ведомого вала;
- используя резиновый (не металлический) молоток или деревянный брусок, необходимо аккуратно достать подшипник из корпуса мультипликатора, стараясь не помять деталь;
- далее нужно снять стяжную и маслонагнетательную гайки при помощи соответствующих ключей;
- последним этапом разбора узла является демонтаж роликового подшипника, втулки, ведущей шестеренки КПП.
Далее следует осмотреть все детали и произвести замену износившихся, а затем собрать устройство, следуя вышеизложенной инструкции в обратном порядке.
На обледенелых участках
Здесь нужно соблюдать максимальную осторожность
Важное требование – всегда надо иметь достаточный запас хода, что поможет оперативно выйти из аварийной ситуации. Торможение на дорогах с гололедом рекомендуется осуществлять с помощью дополнительной тормозной системы, основная задействуется только в крайних случаях, например, когда нужно экстренно остановиться
Она позволяет существенно сократить протяженность тормозного пути, но при этом могут появиться иные проблемы:
- увеличенный износ деталей и механизмов силового агрегата;
- проскальзывание колес (если это происходит, необходимо выключить пониженную передачу, что поможет быстро сбросить скорость вращения коленчатого вала);
- возрастает риск попадания в занос.
Если на обледенелом участке нужно выполнить аварийное торможение, всегда нужно начинать с прицепа. Если тормозить колесами самого грузовика, то прицепное оборудование уйдет в занос, вовлекая за собой и саму машину.
Управление на оледенелой дороге
Особенность езды по оледенелым маршрутам – использование цепей на колёсах машины. Меры позволят увеличить коэффициент сцепления с дорогой.
Учитывают:
- Соблюдайте дистанцию, оставляйте место для манёвра;
- При торможении, пользуйтесь вспомогательной системой торможения;
- Помните, экстренное торможение на КамАЗ ведёт к блокировке колёс прицепа.
Экстренное торможение использовать не желательно, поскольку это приведёт к заносу и неконтролируемому движению. При заносе, держите ногу на педали сцепления, рулевое колесо поверните в сторону заноса, это выровняет машину.
Что необходимо для продления срока эксплуатации КПП
Для того, чтобы избежать поломки, необходимо следовать рекомендациям по эксплуатации, данным производителем.
Необходимо правильно переключать передачи, в соответствии со схемами (двойная или каскадная Н).
Также важно регулярно проверять уровень трансмиссионного масла, менять его каждые 30 тыс. км пробега
О том, какое масло необходимо для конкретной модели КПП, производители всегда сообщают.
Зимой очень важно прогреть коробку передач, иначе загустевшее масло не сможет достаточно хорошо смазать детали, что приведет к их преждевременному износу. Начинать движение всегда нужно на 1 передаче, переключение должно осуществляться при выключенном сцеплении
Начинать движение всегда нужно на 1 передаче, переключение должно осуществляться при выключенном сцеплении.
Также важно своевременное ТО, во время которого проверяются и при необходимости регулируются все элементы трансмиссии
Как пользоваться делителем на камазе
Необходимо умело сочетать передачи делителя с передачами коробки передач. Приобретение навыков правильного подбора передач коробки и делителя позволяет значительно снизить расход топлива, повысить среднюю скорость движения, создать для работы двигателя более экономичный режим, повысить срок службы сцепления, тормозов, карданной передачи и ведущих мостов.
Переключение передач в делителе осуществляется перемещением переключателя крана управления, установленного в головке рычага переключения передач.
Для переключения передач в делителе следует переключатель крана управления перевести в верхнее или нижнее положение, что соответствует высшей или низшей передаче. Педаль сцепления выжать до упора и держать до полного включения передачи в делителе (примерно 0,6…0,8 с). При выжиме педали сцепления до упора открывается клапан включения делителя и происходит автоматическое переключение делителя на выбранную передачу. После этого плавно отпустить педаль сцепления.
Рекламные предложения на основе ваших интересов:
Переключатель крана управления можно переместить в положение выбранной передачи заранее. После этого в нужный момент достаточно выжать педаль сцепления до упора.
При трогании автомобиля с места передачи в делителе выбираются в зависимости от дорожных условий и загруженности автомобиля.
Для разгона автомобиля до скорости 10… 11 м/с (30…40 км/ч) (т. е. до третьей-четвертой передачи) достаточно переключить передачу в основной коробке, не переключая передачу в делителе. Для разгона с третьей или четвертой передачи целесообразно использовать обе передачи делителя. Для этого при разгоне в тяжелых дорожных условиях рекомендуется следующая последовательность переключения: 1Н—2Н-—ЗН—4Н—4В—5Н—5В, при разгоне автомобиля по дороге с твердым покрытием — IB—2В—ЗВ—4Н— -5Н-5В.
Если при разгоне необходимо одновременно переключать передачи в основной коробке и делителе, то следует перевести переключатель крана управления делителем в положение Н, выжать педаль сцепления до упора и включить следующую, более высокую передачу в коробке передач, затем плавно отпустить педаль сцепления.
Если автомобиль движется при включенной низшей передаче делителя, а дорожное сопротивление увеличилось и требуется одновременно переключить передачи в коробке передач и делителе, следует перевести переключатель крана управления делителя в положение В, выжать педаль сцепления до упора и включить следующую, более низкую передачу в коробке передач, затем плавно отпустить педаль сцепления.
Как начать движение
Начинать движение на этой машине нужно с пониженной скорости. Поэтому рычаг делителя трогать не надо. Обязательным условием является выжимание педали сцепления. Порядок переключения высоких и низких передач на КамАЗе может изменяться, в зависимости от условий окружающей среды и массы самого грузовика.
Классическая схема выглядит следующим образом:
- выжимается сцепление и включается первая передача (1В);
- далее необходимо переключиться на передачу 2В;
- следующий этап – включение передачи 3В. При этом скорость вращения коленвала уже должна быть не меньше семи тысяч оборотов в минуту.
Автомобиль начинает ехать и постепенно разгоняться. Теперь можно перевести рычаг делителя в верхнее положение. Когда стрелка тахометра покажет 3000 оборотов в минуту, включается четвертая передача 4Н. Далее – снова понижаем скорость, включаем уже 4В. И на заключительном этапе требуется переключить на 5Н. Если все было проделано правильно, КамАЗ уже будет на уверенном и быстром ходу.
Трогаться с места на КамАЗе, при условии соблюдения вышеописанных рекомендаций, не так уж и сложно. Постоянная практика позволит выработать мышечную память, благодаря чему необходимые передачи будут включаться быстро и без задержек.
Важно понимать, что от уровня оптимизации работы коленчатого вала зависит и расход топлива. Переключаются передачи на КамАЗе быстро, без ненужных задержек и ровно в то время, когда это требуется
Несоблюдение основных правил и рекомендаций приводит не только к значительному увеличению количества используемого топлива, но и к износу механических деталей и узлов трансмиссии.
Устройство КПП Камаз
Для автомашин КАМАЗ выпускают КПП двух типов:
- 14 модель — 5-ти ступенчатая;
- 15 модель — 10-ти ступенчатая.
14-я модель идет для одиночных машин, 15-я — для автопоезда.

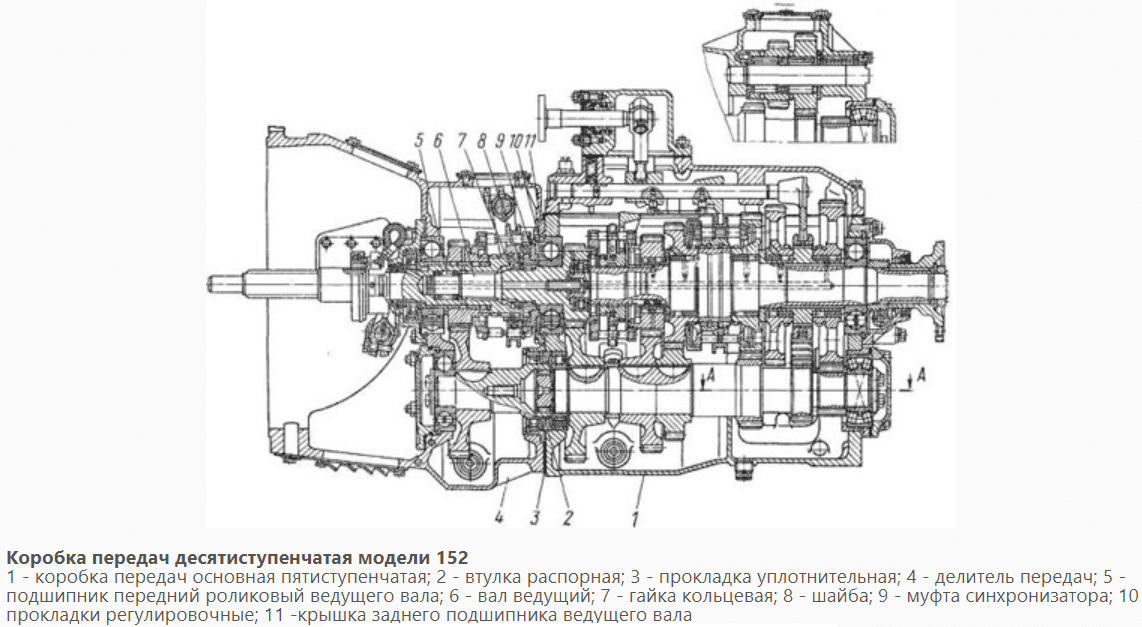

15-я модель камазовской коробки, в которой 10 скоростей переключения передач — это та же самая пятиступка 14-й модели плюс редуктор-делитель. Схема редуктора заднего моста легкового автомобиля отличается от конструкции редуктора-делителя. Конструкция редуктора-делителя вместе с коробкой 14 модели создают 10 скоростей вперед и 2 скорости назад.
Плюсы коробок с делителем:
- Частота переключения становится меньше. Переключаться приходится реже.
- Увеличивается тяга ДВС машины.
- Увеличивается удобство управления.
Так как автомобили КАМАЗ классифицируются по назначению, то есть для перевозки тяжелых грузов, для таких моделей автозавод сделал из коробки 14 модели модернизированную, которая называется КПП 152.
Какие улучшения были созданы на старой 5 ступенчатой коробке:
- Синхронизаторы стали более усиленными.
- В конструкцию внесли новое крепление шестеренок.
- Во избежании вылета 4-й и 5-й скоростей, что бывает с обычными камазовскими коробками, в систему внесено 4 градуса для утонения зубьев.
- Шлицы в КПП также стали более усиленными.
- Схема управления доработана.
- Шлицевое крепление удалено.
- Высота зубьев увеличена.
Делитель принимает нагрузку от пневмосистемы и управляется ею. В новых камазах конструкция сложнее, поэтому желательно ремонтировать КПП, делитель в специализированных СТО.
Технические характеристики
В КПП КамАЗ с делителем входят такие элементы:
- картер, в котором монтированы ведущие, ведомые и промежуточные валы в сборе с шестернями;
- подшипники;
- синхронизаторы,
- блок шестерен заднего хода,
- верхняя крышка коробки,
- механизм переключения передач.
КПП КамАЗовских машин бывает пяти- и десятиступенчатая. Делитель КПП имеет высшую и низшую передачи и в сочетании с основной коробкой позволяет получать 10 передач переднего хода и 2 заднего. Система делителя улучшает тяговые качества машины, облегчает управление, снижает частоту переключения скоростей рычагом. Передаточные числа КПП имеются в инструкции по эксплуатации устройства.
На КПП 141 КамАЗ имеется выключатель фонаря заднего хода. Для предотвращения одновременной активации 2 передач в крышке имеется замок шарикового типа, а от случайного включения заднего хода — пружинно-пальчиковый предохранитель. КПП с делителем весит 320 кг. Манжеты находятся в крышках валов. Они предохраняют КПП от засорения и предотвращают утечку масла. Недостаточный объем масла в КПП ведет к ее повреждению. При первой заправке в КПП должно быть 9 литров масла, при смене жидкости — 8 л.
Технические характеристики КПП КамАЗ-141: Картер:
- Диаметр отверстия подшипника составляет 150 мм.
- Диаметр отверстия оси блока зубчатых колес равен 32 мм.
Первичный вал:
- Диаметр шейки переднего подшипника составляет 24 мм.
- Заднего подшипника — 59 мм.
Вторичный вал имеет следующие диаметры у деталей:
- Втулки зубчатого колеса четвертой передачи — 63 мм.
- Роликовых подшипников — 80 мм.
- Втулки зубчатого колеса заднего хода — 70 мм.
- Наружный диаметр втулки составляет 72 мм.
Промежуточный вал:
- Диаметр шейки переднего подшипника составляет 65 мм, заднего — 49 мм.
- Диаметр стакана заднего подшипника равен 119 мм.
- Диаметр промежуточного вала составляет 65 мм.
- Внутренний диаметр зубчатого колеса равен 65 мм.
Вес КПП с делителем — 320 кг.
На обледенелых участках
Здесь нужно соблюдать максимальную осторожность
Важное требование – всегда надо иметь достаточный запас хода, что поможет оперативно выйти из аварийной ситуации. Торможение на дорогах с гололедом рекомендуется осуществлять с помощью дополнительной тормозной системы, основная задействуется только в крайних случаях, например, когда нужно экстренно остановиться
Она позволяет существенно сократить протяженность тормозного пути, но при этом могут появиться иные проблемы:
- увеличенный износ деталей и механизмов силового агрегата;
- проскальзывание колес (если это происходит, необходимо выключить пониженную передачу, что поможет быстро сбросить скорость вращения коленчатого вала);
- возрастает риск попадания в занос.
Если на обледенелом участке нужно выполнить аварийное торможение, всегда нужно начинать с прицепа. Если тормозить колесами самого грузовика, то прицепное оборудование уйдет в занос, вовлекая за собой и саму машину.
Правила переключения в разных условиях
Переключения скоростей зависят от различных условий, в которых осуществляет движение автомобиль. Следует выполнять эти правила, чтобы в ходе использования КПП не произошел выход ее из строя.
Подъем
Во время подъема надо переключить КПП на режим H, в результате чего трансмиссия начнет работать при повышенном напряжении.
Следует выполнять правила:
- При переключении с 1 на 2 передачу при подъеме на КамАЗе надо использовать способ двойного выжимания педали сцепления.
- Чтобы коленвал правильно работал при переключении передач, нужно пользоваться педалью подачи горючего, ее тоже надо периодически нажимать. При этом можно преодолеть любой самый крутой подъем.
- Число оборотов вала при подъеме должно быть больше 2000 об/мин. Иначе двигатель может отключиться, что во время движения по автомобильной дороге может вызвать аварию.
- Во время подъема переключаетесь на нужный режим, это облегчит работу мотора и всех узлов машины.
Спуск
Некоторые шоферы при спуске с горы выключают мотор, чтобы экономить бензин. Такого нельзя допускать на КамАЗе.
Торможение КамАЗа происходит не только в результате прекращения работы мотора, но и при помощи активации вспомогательной тормозной системы. Когда большегрузный автомобиль преодолевает спуск и водитель включает вспомогательные тормоза, нельзя выжимать сцепление и переключаться с одной передачи на другую.
Обледенелые участки
Ехать на грузовике по обледенелым участкам надо с максимальным запасом скорости и хода. Во время торможения необходимо использовать вспомогательную систему остановки мотора. Если нужно выполнить срочное торможение, то оператор должен остановить колеса прицепа. Если не учитывать этого правила, можно попасть в занос.
Притормаживать ДВС можно только в виде исключения, так как это может привести к его износу. При торможении колеса не должны проскальзывать. Чтобы этого избежать, надо выключить пониженную скорость, что поспособствует снижению вращения коленвала.
Занос
При заносе нельзя выключать сцепление. Когда грузовик заносит, нужно повернуть руль в сторону заноса. Если КамАЗ забуксовал, требуется снять ногу с педали газа и нажать дифференциал. Это необходимо выполнить с помощью регулятора, имеющегося на щитке. В результате на панели включится индикатор. Начать ход надо со второй повышенной передачи. После преодоления заноса следует разблокировать дифференциал.
Устройство КПП
В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.
Схема привода управления камазовским делителем
По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.
Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:
- трансмиссия стала оснащаться усиленным синхронизатором делителя;
- усилены шлицы, из коробки убраны их крепления;
- реализован другой метод фиксации шестеренок трансмиссии;
- высота зубьев КПП увеличена.
Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами
Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:
- Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
- Блок с шестеренками. Они предназначены для включения задней передачи.
- Верхняя крышка агрегата.
- Механизм переключения передач. Этот узел считается сборно-разборным.
- Мотор. Монтируется на передней части картерного устройства.
Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.
С делителем
Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель
Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор
Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.
Устройство делителя включает в себя:
- Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
- Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
- Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
- Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
- Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.
Галерея «Схемы устройства КПП»
Ознакомьтесь с фото схем переключения скоростей камазовской трансмиссии.
1. Схема переключения передач для моделей КПП 142 и 144
2. Схема переключения передач для моделей КПП 152
Техническое обслуживание коробки передач
Строительные машины и оборудование, справочник
Устройство эксплуатация камаз 4310
Техническое обслуживание коробки передач
Режим работы зубчатых редукторов трансмиссии характеризуется высокими нагрузками. Удельное давление на рабочих поверхностях зубьев шестерен достигает 3000 МПа (30 000 кгс/см2). Кроме того, в них возникают большие динамические нагрузки, особенно при больших суммарных люфтах в зубчатых редукторах. В результате изнашиваются зубья шестерен, подшипники.
В процессе работы редукторов изнашиваются также сопряжения приводов управления, сальники, теряет свои качества смазочный материал.
Изменение качества масла, как и в двигателях, связано с процессами окисления и термического разложения углеводородов, накопления продуктов износа и механических примесей, испарения легких фракций, срабатывания присадок. Поэтому ухудшаются смазывающие свойства масла, что ведет к увеличению износа деталей.
Все это заставляет проводить своевременное и качественное обслуживание коробок передач, раздаточных коробок и мостов.
При ТО-2:– проверить герметичность коробки передач;– смазать опоры передней и промежуточной тяг управления;– проверить и довести до нормы уровень масла в картере;– очистить от грязи сапун.
При СТО закрепить рычаги тяг дистанционного привода управления коробкой передач и фланец вторичного вала и сменить масло в картере (один раз в год осенью).
Для смены масла в коробке передач слить масло в горячем состоянии через два сливных отверстия, вывернув пробки, расположенные в нижней части картера коробки передач. Очистить магнитную пробку сливного отверстия от грязи и металлических частиц. Промыть картер коробки передач моторным маслом, для чего залить масло в коробку передач (8,5 л), пустить двигатель при нейтральном положении рычага переключения передач на 10 мин, слить моторное масло, ввернуть пробки и залить трансмиссионное масло до верхней метки стержня. Включить двигатель при нейтральном положении рычага переключения передач на 3…5 мин. Измерить уровень масла и при необходимости долить.
Для проверки уровня масла в картере коробки передач вывернуть пробку с маслоизмерительным стержнем из заливного отверстия, вытереть насухо стержень и вставить его снова до упора пробки в резьбу, не вворачивая. Уровень масла должен быть между верхней и нижней метками. Если уровень масла доходит до нижней метки, долить масло через горловину, очистив ее от пыли и грязи.
Читать далее: Раздаточная коробка Камаз 4310
—
Устройство эксплуатация камаз 4310
stroy-technics.ru
