Схема включения в сеть
С напряжениями и «звездами» разобрались, попробуем включить электродвигатель в сеть. Обычно это делают при помощи мощного реле – пускателя (контактора). Независимо от того, как соединены между собой обмотки, схема будет одна и та же.
Включение без возможности реверса
Начнем с обычного включения, когда нам не требуется реверс (обратное вращение). Взглянем на схему, она предельно проста:
Схема включения трехфазного двигателя в сеть с односторонним вращением
Как только мы включим автомат QF, напряжение с фазы «В» поступит на электромагнит пускателя КМ-1. Напряжение же с фазы «С» пройдет через нормально замкнутую кнопку «Стоп» и появится на одном из выводов нормально разомкнутой кнопки «Пуск». Электромагнит контактора обесточен, его силовые контакты разомкнуты, двигатель АД не работает.
Нажимаем на кнопку «Пуск». Контактор срабатывает, подключая двигатель к сети, и отдельным контактом управления КМ-1.1 шунтирует (закорачивает) эту кнопку, которую теперь можно отпустить. Если мы хотим остановить двигатель, то нажимаем на кнопку «Стоп». Она снимает питание с электромагнита пускателя, тот в свою очередь снимает напряжение с мотора и одновременно разблокирует кнопку «Пуск». Кнопку «Стоп» можно отпустить.
Включение с реверсом
Для решения некоторых задач, к примеру, конвейер, кран-балка и т.п., требуется, чтобы двигатель вращался в обе стороны. Чтобы обеспечить обратное вращение, достаточно поменять местами фазы «А» и «С». Сделать это несложно, но понадобится еще один пускатель и кнопка на замыкание. Взглянем на схему ниже.
Включение трехфазного электродвигателя с реверсом
Итак, кнопа «Стоп» замкнута, кнопки «Вперед» и «Назад» разомкнуты. Оба контактора отключены, двигатель молчит. Предположим, мы нажмем на кнопку «Вперед». При этом сработает контактор КМ-1, запустит двигатель и заблокирует эту кнопку. Теперь остановим мотор кнопкой «Стоп» и нажмем «Назад». Включится нижний по схеме контактор КМ-2 и подаст напряжение на мотор, но при этом поменяет местами фазы «А» и «С». Ну и, естественно, эта кнопка будет заблокирована его контактами управления.
А теперь обратим внимание на нормально замкнутые контакты КМ-1.2 и КМ-2.2. Они выполняют очень важную функцию
Если нажать на кнопку «Назад» в то время, когда мотор работает вперед (включен контактор КМ-1), то произойдет короткое замыкание между фазами «А» и «С». То же самое произойдет, если нажать на «Вперед», при включенном контакторе КМ-2.
Чтобы избежать подобной неприятности, и введены эти 2 цепи. Первая (КМ-1.2) размыкает цепь питания контактора КМ-2, когда включен КМ-1 и наоборот. Таким образом, оба контактора не смогут работать одновременно, не выжгут нам линию и не сгорят сами.
Устранение других неполадок
Если у рабочего пылесоса ослабла всасывающая сила, причиной неисправности являются забитые фильтра. Причем очистить мешок или контейнер для пыли, а также стоящую за ним поролоновую пластину будет недостаточно. Надо снять фильтр на выхлопе пылесоса. Он обычно бумажный или с искусственного волокна. Фильтр аккуратно прочищают сухой щеткой. Пытаются продуть или вытрусить.
Когда проблема не решена, разбирают пылесос, извлекают двигатель и чистят крыльчатку. Если лопасти будут забиты пылью, то всасывание ослабло по этой причине.
Пылесос плохо работает из-за изнашивания щеток и загрязнения коллектора якоря. После полной разборки электродвигателя токопроводящие медные пластины чистят наждачной бумагой нулевым номером. Щетки ставят новые и выполняют перетяжку винтовых контактов.
Причиной не работы пылесоса может быть неисправность сетевого кабеля или кнопки включения. Элементы легко прозваниваются любым дешевым мультиметром. Если тестирование не дало положительных результатов – проблема в электронном блоке. Его только меняют.
Неполадки электронного блока сказываются невозможностью осуществлять колесиком регулировку оборотов двигателя, влияющих на силу всасывания.
Когда пылесос перестал сматывать сетевой кабель, нужно добраться до барабана. Частой причиной поломки является растягивание пружины. Иногда она лопается. В первом случае пружине восстанавливают силу натяжения путем отмотки или намотки провода. Во втором случае покупают новый барабан.
Разбирать пылесос Самсунг страшно только в первый раз. После первого ремонта последующие разборки будут происходить быстрее.
5 лучших аккумуляторных пылесосов
5 лучших контейнерных пылесосов
5 лучших пылесосов BORK
6 лучших пылесосов Polaris
Как работает моющий пылесос: дополнительные функции
Как работает пылесос: функции бытового прибора
Как работает робот пылесос: устройство и дополнительные возможности
Как сделать пылесос из бутылки своими руками: пошаговая инструкция сборки
Пылесос плохо всасывает пыль: как найти неисправность и выполнить ремонт
Немного про электронику
На фирменных, дорогих электродвигателях устанавливают термопредохранители, чтобы пылесос не устроил пожар. При сильной нагрузке, например, при заклинивании подшипника, начинается сильных нагрев мотора. Это может привести к пожару, но термопредохранитель размыкает сеть, останавливая вращение и перегрев.
Напоследок расскажем, во что именно не стоит лезть. Электроника в пылесосе сводится в основном к питанию двигателя, который может быть подсоединен к сети обычными клеммами через кнопку включения. В некоторых моделях есть контроль мощности (переключатель или диммер на корпусе), включающий дополнительный регулировочный резистор переменного сопротивления — он ограничивает ток, потребляемый двигателем. Возможно также присутствие электронного датчика наполнения, датчики контроля вращения (энкодеры), подсветки кнопки питания и других опций.
Схемы
Прежде чем приступить к разборке бытовой техники, не лишним будет ознакомиться с ее устройством. Общая схема стиральной машины Samsung даст вам представление о структуре агрегата, расположении его основных частей и поможет при выполнении ремонта.
Расположение основных узлов автоматической стиральной машины
Электрическая схема будет полезна при проверке целостности проводки и работоспособности некоторых узлов.
Принципиальная электрическая схема стиральной машины Samsung
Не пожалейте немного времени, разберитесь в схемах и только потом приступайте непосредственно к разборке.

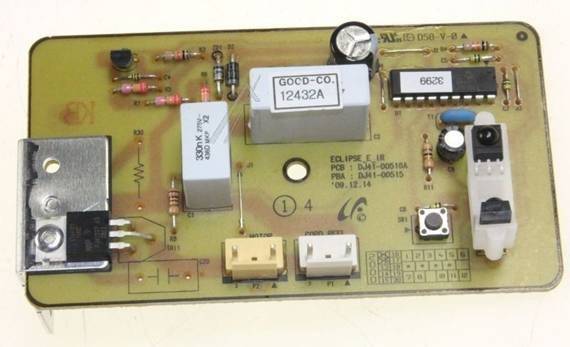

Проверка материнской платы
Если вы подозреваете, что на плате повреждены какие-то элементы, сначала «прозвоните» контакты: коснитесь мультиметром выводов на плате. В случае, если при прозвонке разъемов, идущих на двигатель, не обнаруживается сопротивление, проблема связана с двигателем. Если же он реагирует при подаче напряжения на контакт, неполадку нужно искать в плате.
Прежде всего очистите плату от пыли с помощью выдувателя воздуха или объемной кисточки. Как правило, на плате выходит из строя симистор управления. Если его не получается заменить, можно впаять рядом такой же (номер модели выгравирован на симисторе).

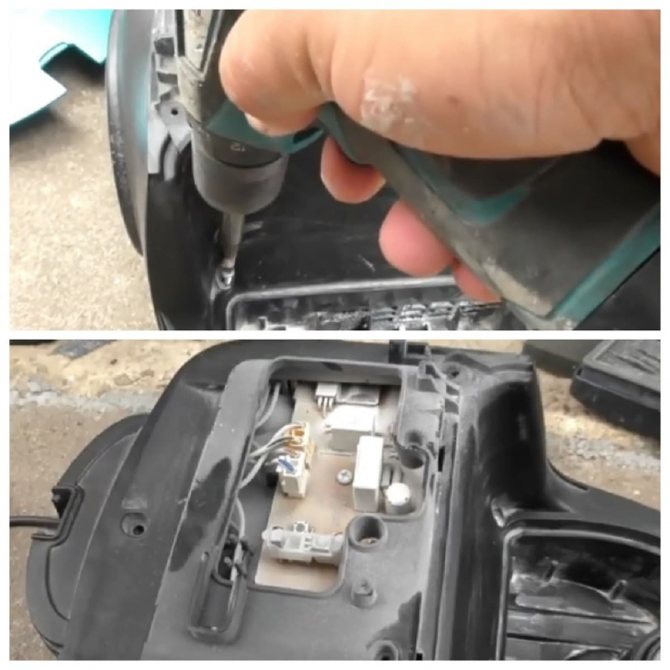

Пример разборки пылесоса, у которого не работает пульт управления, на видео:
Как самостоятельно заменить подшипники
Для замены подшипников в пылесосах марки Lg и Samsung, необходимо:
Снять щетки и выкрутить винты, которыми стянут корпус прибора.
Снять крышки двигателя, с помощью небольшого молоточка и отвертки
Все необходимо выполнять тщательно и аккуратно, чтобы не повредить обмотку.
Очень осторожно снять подшипники с вала якоря.
С помощью маленького молоточка и небольшой трубки с нужным диаметром, насадить на освободившееся место новые подшипники.
Совет. Прежде чем приступить к процессу замены подшипников в неисправном пылесосе своими руками, рекомендуется аккуратно зарисовать схему расположения и соединения всех деталей и проводов.
Диагностика и ремонт неисправностей пылесоса
Чтобы выявить поломку мотора, снимите кожух и организуйте прозвон проводов. Уберите с крыльчатки залежи мусора, зачистите и хорошенько обожмите все провода. Завершив ремонт, проведите повторное тестирование. Заглушку не помешает опрессовать, а внутренности двигателя – почистить. Потом вас ожидает обратная сборка.
Впрочем, случаются с пылесосами и другие несчастья. Рассмотрим три варианта неполадок и методы борьбы с ними. Поехали:
- Снижение мощности всасывания. Потребуется отсоединить шланг, трубу и чистящую насадку. Осмотрите все детали, продуйте шланг с трубой (по отдельности). Удалите крупный мусор – носки, бумагу, полиэтиленовые пакеты (если есть). Соберите и повторно активируйте прибор.
- Засор фильтров. Диагностируется по слабой тяге, неприятным звукам либо полной остановке оборудования. Еще один верный признак – красный индикатор. Вам потребуется очистить от пыли циклонный фильтр и пластиковый контейнер с губкой.
- Агрегат не включается. Знание, как разобрать пылесос Samsung, может и не потребоваться. Для начала проверьте регулировку мощности и соединение с розеткой. Убедитесь в нормальном функционировании индикатора. Если огонек потух, придется осматривать и разбирать электродвигатель.
Устройство двигателя пылесоса
Общая компоновка
Более подробно этот вопрос раскрыт в статье о коллекторном двигателе.
Здесь же нам следует сосредоточить внимание на том, что внутри корпуса со статорной обмоткой вращается ротор, закрепленный на оси вала с двумя подшипниками. На нем расположены:
На нем расположены:
- сердечник магнитопровода;
- обмотка, подключенная к коллекторному узлу с пластинами.
Электрический контакт для прохождения тока по обмотке якоря создается за счет щеток, прижимаемых к пластинам усилием сжатой пружины.
Крыльчатка вентилятора вращается всегда в одну сторону. Поэтому для ее крепления используется гайка с резьбой, заворачиваемая в противоположную вращению сторону. При работе пылесоса она силами инерции дополнительно фиксируется, а открутиться не сможет.
Этот же принцип используется у педалей велосипеда: на них применено два вида разных направлений резьбы: правая и левая навивка для своей стороны.
Последовательность разборки
Чтобы отремонтировать электрический двигатель пылесоса необходимо первоначально:
- изъять щетки из корпуса;
- открутить гайку фиксации с левой резьбой так, чтобы не повредить обмотки на статоре и роторе и сохранить конструкцию коллекторного механизма, оставить его в исправном состоянии;
- извлечь якорь и оценить состояние подшипников, токопроводов и обмоток.
Все эти действия мне пришлось выполнять, чтобы разобрать электрический двигатель пылесоса Samsung. Показываю их с фотографиями.
Как правильно разобрать двигатель
В первую очередь нужно отключить пылесос из сети. Далее снимают пластиковый корпус и отключают электрические контакты от клемм двигателя. Это позволит полностью обесточить устройство и сделать его безопасным для дальнейшего ремонта.
Снятие крыльчатки и якоря
Узнать, как снять крыльчатку с двигателя пылесоса, несложно. Это происходит в несколько шагов:
Тонкой отверткой выкручивают винты и зажимы-пружины, которые держат щетки и щеткодержатели.
Снимают защитный кожух, который закрывает крыльчатку. Для этого потребуется пассатижами отогнуть края и потянуть.
В проемы, где стояли щетки, вставляют деревянные бруски перпендикулярно валу и плотно прижимают их к ротору. На концах брусков можно сделать полукруглые выемки по размеру ротора – это поможет плотнее прижать деревяшки и лучше зафиксировать. Если бруски сильно выступают за края ротора, их стоит подпилить.
Когда ротор зафиксирован, откручивают гайки. Если они застряли, на резьбу наносят «жидкий ключ» и оставляют на несколько минут (примерно 10-15 минут). Также можно прогреть портативной грелкой герметик.
Когда гайки сняты, снимают крыльчатку
Это нужно делать осторожно, так как конструкция хрупкая, легко мнется и уже не выправляется.
Снятие планки, которая держит подшипник, не представляет сложностей. Ее винты обычно легко откручиваются.
Демонтаж подшипника
Чтобы снять подшипник, потребуются следующие инструменты:
- Универсальный съемник – специальный инструмент для снятия подшипников.
- Проставка, например, большой винт.
Снимают деталь в несколько шагов:
- Размер съемника подгоняют под размер подшипника.
- Цепляют съемник за корпус подшипника.
- Между торцом оси двигателя и штоком съемника вкладывают проставку.
- Вращают основной винт съемника и снимают подшипник.
Возможные проблемы
В процессе разбора двигателя могут возникнуть некоторые проблемы. В основном они могут быть связаны с неправильным или небрежным обращением с инструментом:
- Повреждение ротора и его контактов. Причиной становится попытка держать его пассатижами или заклинивать отверткой.
- Повреждение держателя щеток. Обычно происходит, если при попытке заклинить вал и вставить отвертку в проем забыть снять сами щетки.
- Повреждение крыльчатки. Происходит, если держать вал за крыльчатку при отвинчивании гаек.
Устройство двигателя пылесоса
Общая компоновка
Более подробно этот вопрос раскрыт в статье о коллекторном двигателе.
Здесь же нам следует сосредоточить внимание на том, что внутри корпуса со статорной обмоткой вращается ротор, закрепленный на оси вала с двумя подшипниками. На нем расположены:. Электрический контакт для прохождения тока по обмотке якоря создается за счет щеток, прижимаемых к пластинам усилием сжатой пружины
Электрический контакт для прохождения тока по обмотке якоря создается за счет щеток, прижимаемых к пластинам усилием сжатой пружины.
Крыльчатка вентилятора вращается всегда в одну сторону. Поэтому для ее крепления используется гайка с резьбой, заворачиваемая в противоположную вращению сторону. При работе пылесоса она силами инерции дополнительно фиксируется, а открутиться не сможет.
Этот же принцип используется у педалей велосипеда: на них применено два вида разных направлений резьбы: правая и левая навивка для своей стороны.
Последовательность разборки
Чтобы отремонтировать электрический двигатель пылесоса необходимо первоначально:
Все эти действия мне пришлось выполнять, чтобы разобрать электрический двигатель пылесоса Samsung. Показываю их с фотографиями.
Виды и причины поломок в двигателе
Если агрегат совершенно отказывается работать, проблема может быть в системе электропитания. При исправном состоянии электрической цепи и щёток возможны повреждения обмоток двигателя. Низкие обороты, излишний шум и вибрация свидетельствуют о неполадках в подшипниках, удерживающих якорь. Неисправные токосъёмники и изношенные щётки становятся причиной искрения.
Частой причиной отказа двигателя становится перегрузка турбины. В непрерывном режиме пылесос должен работать около 30-40 минут. При более длительных нагрузках в результате перегрева некоторые материалы в моторе теряют свои свойства, и он выходит из строя. Не очень внимательные хозяйки редко чистят мешок для сбора пыли и не следят за состоянием фильтров, что также приводит к перегреву. Иногда в шланг попадают посторонние предметы, которые мешают свободному всасыванию, — это еще одна причина перегрузки мотора.
Неблагоприятное влияние на двигатель оказывает проникновение влаги. Турбина в основном состоит из металлических частей, поэтому подвержена влиянию коррозии. Кроме того, под действием влаги на лопастях образуются частицы пыли, которые со временем затрудняют работу турбины.
Одной из самых распространённых причин поломок двигателей можно считать скачки напряжения в наших электросетях. Одного броска напряжения иногда бывает достаточно, чтобы полностью вывести мотор из строя. В некоторых случаях возможно частичное подгорание турбины. Насос будет продолжать работать, но долго не выдержит. Для электрических приборов опасны не только высокие, но и низкие показатели напряжения.
Для устранения появившихся неполадок необходимо разобрать двигатель агрегата. Перед тем, как приступить к демонтажу, следует ознакомиться с расположением отдельных деталей крепления. Разборка данной бытовой техники особой сложности не вызывает, но имеет кое-какие тонкости. В целом, несмотря на очень большое количество марок и моделей, все пылесосы с незначительными отклонениями снабжены одинаковыми моторами.
Как снять подшипник
Независимо от модели пылесоса любой ремонт своими руками следует начинать с выключения техники из розетки и снятия корпуса. Процесс снятия корпуса будет отличаться от конкретной модели бытовой техники.
Важно перед самостоятельным ремонтом на листке бумаги зарисовать схему нахождения всех запчастей и проводов в пылесосе, данная схема в дальнейшем подскажет как в точности и без труда собрать прибор в исходное состояние. Действия, совершаемые для того, чтобы самостоятельно заменить подшипник:
Действия, совершаемые для того, чтобы самостоятельно заменить подшипник:
- Снятие фильтров
- Отсоединение электрических проводов
- Откручивание пластикового корпуса электродвигателя
- Извлечение двигателя из корпуса
- Разборка двигателя
Фильтр необходимо снять, так как он ограничивает доступ к электродвигателю. Раскручиваются все винты на корпусе, также и потайные. Внимательно проверяем все дополнительные защёлки и винты, чтобы избежать поломки корпуса при снятии. Если с силой потянуть корпус, прикреплённый хотя бы одной защёлкой, то он может лопнуть.
Демонтируется вся электрическая разводка, для ее крепления существуют специальные разъемы. Корпус двигателя откручивается от станины, электродвигатель вынимается из своего корпуса. Есть модели пылесоса, где двигатель находится на пазлах из резинового материала либо прикручен к общему корпусу прибора, что значительно облегчает процесс разборки. Далее необходимо .
