Шлифовальная машина – снегоуборщик из болгарки
Снегоуборщик из болгарки делается на основе деревянных санок, к которым крепится остальной механизм. В конструкции присутствуют: дефлектор, ротор и его кожух. Спереди крепится лист стали в форме лопаты. Болгарка играет роль привода, и отвечает за вращение лопастей.
Как работает это чудо техники? Оператор толкает сани, сгребая снег впереди себя. Снежок, попав на лопату, поступает к лопастям ротора и отбрасывается в сторону.
Принцип работы данного аппарата очень схож с механическим снегоуборщиком, о котором мы расскажем здесь.
Чем и из чего делать
Для сборки потребуется фанера, толщиной 20 мм, из которой будут сделаны сани и ручка. Листовой металл, 1–1,5 мм, пригодится для изготовления основных частей аппарата и сгребающей лопаты. Металлическая трубка маленькой толщины. Сварочный аппарат полуавтоматического типа. Дрель, лобзик и некоторые ручные инструменты.
Запчасти и сборка
Начнем с изготовления основания. Выпиливаем лобзиком две заготовки размером 610 на 100 мм, один из краев срезаем под 45 градусов. Потребуется два куска фанеры, с размером 370 на 50 мм, для их соединения.
Еще одна деталь, 370 на 100, в которой выпиливается полукруг по размерам корпуса. Полозья готовы, приступаем к созданию ручки
Из того же листа фанеры делаем два бруска шириной 50 мм и длинной под рост оператора.
Учтите, что ручка будет находиться под углом относительно полозьев. Ее длину можно измерить экспериментальным путем.
Прочное крепление рукояти обеспечат еще два бруска – подкоса, аналогичной ширины. Их длина зависит от угла наклона рукояти.
В данной статье содержатся полезные советы на тему того, какую бензопилу выбрать.
Перед приобретением трактора Бюлер стоит внимательно ознакомиться с его техническими характеристиками, которые находятся здесь //machinspec.com/selskoxozyajstvennaya/traktor/buhler.html.
Делаем скребок. Лист железа длинной 570 мм и шириной 150 мм. Сгибаем его таким образом, чтобы получилась лопата, с размером основания 370 мм, начальной высотой борта 100 мм и противоположной стороной 570 мм.
Приступим к изготовлению главных деталей. Из металла вырезаем полоску длинной 330 мм и шириной 250 мм. Получившуюся заготовку сворачиваем в кольцо. Закрепляем при помощи точечной сварки. Изготавливаем дно для поучившейся трубы и привариваем его на место.
Теперь нужно проделать 2 отверстия. Одно будет находиться в центре дна. Его диаметр должен ровняться выступающей части крышки редуктора болгарки. Другое отверстие располагается на боку. Его размеры 150 на 200 мм.
Делаем дефлектор, который отвечает за направление выброса. Он состоит из прямоугольной пластины 420 на 150 мм и двух боковых опор треугольной формы. Длинная сторона треугольника 420 мм высота 150 мм. В его основании придется выпилить полукруг для плотного прилегания к корпусу.
Ротор будет выглядеть, как диск с приваренными лопастями. Его диаметр 300 мм. Также потребуется выпилить 4 лопасти в виде прямоугольного треугольника, с высотой 100 мм и размером основания 277 мм. В центре диска сверлим отверстие 23 мм.
Заказать ротор лучше в токарной мастерской. Если будут малейшие ошибки в расчетах, повышенная вибрация быстро испортит редуктор.
Болгарку разбирать не придется. Единственное, что нужно сделать – найти 4 болта. Их диаметр и резьба должны совпадать с отверстиями редуктора шлифовальной машины. Только длина должна быть минимум в два раза больше.
- Собираем основание. Полозья скрепляем между собой при помощи заготовленных брусков. Прикручиваем на саморезы, один посередине, второй у конца со спилом. Используем тот же крепеж для присоединения ручек и подкосов. Сверху прикрепляем металлическую трубу, соединяя обе ручки.
- К ровным концам полозьев закрепляем лопатку. Для увеличения прочности используем болты с гайками.
- Прикрепляем точечной сваркой дефлектор, над боковым отверстием корпуса.
- Присоединяем болгарку к корпусу с помощью удлиненных болтов редуктора. Уместно будет дополнительное крепление. Его делаем из тонких полос металла. Сгибаем в полукольцо, надеваем на инструмент, и привариваем ко дну корпуса.
На посадочную шайбу болгарки надеваем ротор и закручиваем прижимную гайку.
Привариваем к корпусу по два уголка с каждой стороны. Их, в свою очередь, прикручиваем к полозьям так, чтобы корпус плотно встал на передний брусок.
Все запчасти получившейся снегоуборочной машины следует покрыть краской. Это поможет продлить срок их службы. Как вы могли уже заметить в результате вы получите агрегат внушительных размеров, но если вы обладатель небольшой территории, то лучше сконцентрируйтесь на сборке мини снегоуборщика своими руками, ведь его гораздо легче собрать, а после использования заложить в дальний угол гаража.
Насадка на триммер для уборки снега: лучшие модели для покупки
Насадка на газонокосилку позволит превратить садовый инструмент, который зимой убирается на хранение в сарай, в полноценный снегоуборщик. Он подойдет для чистки дорожек на содовом участке и площадок для парковки автомобиля от легкого снега.
Установка насадок, которые можно купить в магазине садовой техники, возможна лишь на триммеры с разъемной прямой штангой. Чтобы переоборудовать электрический или бензотриммер в снегоуборщик, мощность мотора должна быть минимум 1,6 кВт.
- Американская насадка-снегоуборщик для триммера MTD ST 720 41AJST-C954 позволяет расчищать до 160 кг снега в минуту. Ширина захвата насадки составляет 30 сантиметров, максимальная высота снежного покрова для уборки — 15 сантиметров.
- Универсальная подметальная щетка (валик) для бензинового мультимотора STIHL KW-KM (KW-MM), которая подходит для уборки снега, листвы, щебня и песка. Ширина расчищаемой полосы — 60 см.
Какие нужны материалы?
Для начала условимся: не каждый триммер подойдет для вашей задумки. Дело в том, что на конце штанги непременно должен присутствовать редуктор, а сама штанга обязана быть прямой. Крайне желательно, чтобы в комплекте к триммеру имелся многозубовый диск, которым удобно косить густую траву. Еще вам нужна будет жесть, которая в изобилии продается в магазинах, умело замаскированная, например, под банки с пивом. Из инструментов нужно будет приготовить:
- аппарат для сварки;
- болгарку;
- дрель.
Кстати, если пиво вы не употребляете, то подойдет обычный листовой металл, толщина которого составляет 1,5 миллиметра. Если вы все-таки достали пустую бочку, то разрежьте ее так, чтобы получить прямоугольный лист металла. В нем просверлите отверстие для проникновения выступающей части триммерного редуктора. Следом нужно сделать еще 3 небольшие дырки, расположенные так, чтобы совпадали с крепежными отверстиями редукторного щитка. Сбоку нужно создать прорезь размером 100 * 100 миллиметров. Через нее будет уходить в сторону снег. Верхняя открытая часть заготовки должна быть закрыта на треть с помощью куска жести. Убедитесь перед этим, что щель для выхода снега находится строго по центру закрытой части.
https://youtube.com/watch?v=MehkyQGr9iE
снегоуборщик из триммера .
| Снегоуборщик из триммера. |
|
| ||||||||||
Нажми для просмотра| СНЕГОУБОРЩИК из ТРИММЕРА своими руками/DIY!!! |
|
| ||||||||||
Нажми для просмотра| Самодельный снегоуборщик из триммера (Часть 1) |
|
| ||||||||||
Нажми для просмотра| Самодельный снегоуборщик из триммера в работе (Часть 2) |
|
| ||||||||||
Нажми для просмотра| Бензиновый триммер Groser T 1 |
|
| ||||||||||
Нажми для просмотра| Снегоуборщик из бензопилы “Урал 2Т Электрон” |
|
| ||||||||||
Нажми для просмотра| Снегоуборочная чудо лопата |
|
| ||||||||||
Нажми для просмотра| Мотокоса снегоуборщик |
Нажми для просмотра |
| ||||||||||
| Как я это сделал, ошибки. Снегоуборщик модель 2. |
|
| ||||||||||
Нажми для просмотра| Насадка воздуходувка на мотокосу (триммер). Blower for motokosa (trimmer). |
|
| ||||||||||
Нажми для просмотра| Триммер снегоуборщик. |
Нажми для просмотра |
| ||||||||||
| Крутая самоделка из тримера. |
|
| ||||||||||
Нажми для просмотра| И все таки Я ЕГО СДЕЛАЛ!!! СНЕГОУБОРЩИК к мотоблоку СВОИМИ РУКАМИ. |
|
| ||||||||||
Нажми для просмотра| Самоделка лопата убирать снег Загрузил Юхновец Геннадий |
|
| ||||||||||

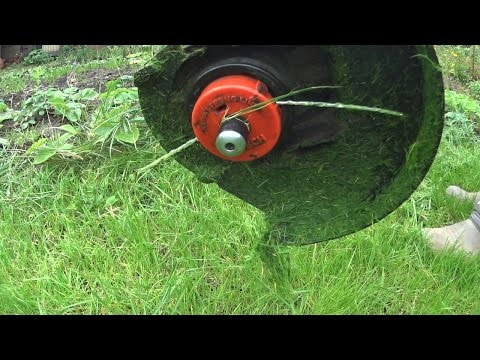

Нажми для просмотра| Вечная леска на бензокосу вес 410 грамм….Эксперимент №1 |
|
| ||||||||||
Нажми для просмотра| Что можно сделать из ОБЫЧНОЙ 200 ЛИТРОВОЙ БОЧКИ! Удивительная идея! |
|
| ||||||||||
Нажми для просмотра| Установка двигателя на велосипед | Сборка мотовелосипеда MOTAX Lampa |
|
| ||||||||||
Нажми для просмотра| Сравнение двух снегоуборщиков за 15 и 30 тыс. руб. |
|
| ||||||||||
Нажми для просмотра| Чистка снега с помощью покрышки //Из города в деревню |
|
| ||||||||||

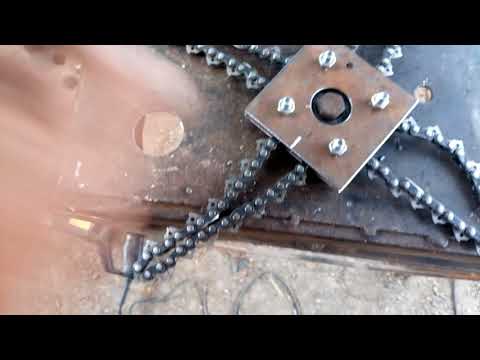

Нажми для просмотра| Бесплатная леска для триммера / DIY rope for lawn trimmer |
|
| ||||||||||
Нажми для просмотра| Сделай и себе такую насадку !!! |
|
| ||||||||||
Нажми для просмотра| #37 Вечная леска для триммера #2. Решение найдено!!! |
|
| ||||||||||
Нажми для просмотра| Самодельная Снега уборочная машина |
|
| ||||||||||
Нажми для просмотра| Самодельный снегоуборщик из штиля |
|
| ||||||||||
Нажми для просмотра| Лайфхаки с триммером |
|
| ||||||||||
Нажми для просмотра| Как легко почистить снег? Обзор аккумуляторных снегоуборщиков и лопат // FORUMHOUSE |
|
| ||||||||||

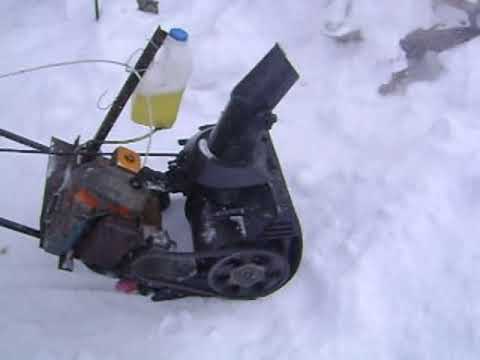

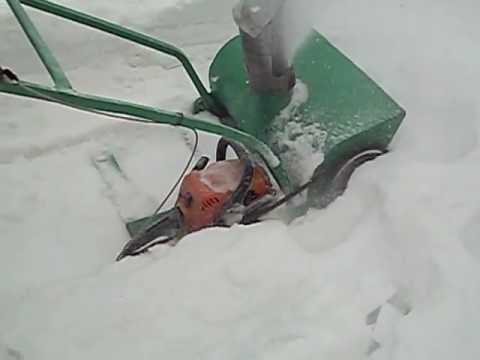

Нажми для просмотра| Самодельный снегоуборщик из бензопилы |
|
| ||||||||||
Нажми для просмотра| Щётка Husqvarna 327LDx |
|
| ||||||||||
Нажми для просмотра| Бензокоса! |
|
| ||||||||||
Нажми для просмотра| снегоход из триммера 2 |
|
| ||||||||||
Нажми для просмотра| снегоход из триммера 2 |
Нажми для просмотра |
| ||||||||||
| снегоход из триммера 2 |
Нажми для просмотра |
| ||||||||||
| снегоход из триммера 2 |
Нажми для просмотра |
| ||||||||||
| снегоход из триммера 2 |
Нажми для просмотра |
| ||||||||||
| снегоход из триммера 2 |
Нажми для просмотра |
| ||||||||||
| снегоход из триммера 2 |
Правильная эксплуатация — советы
Чтобы самодельный уборщик снега прослужил долго, не следует использовать его на максимуме. Если чувствуется, что агрегат не справляется, нужно откатить его и попробовать убрать снег с этого участка снова.
Другие советы при уборке снега самодельным аппаратом:
- Осенью убирайте с участка все лишние предметы и мусор, чтобы снегоуборочный агрегат впоследствии не споткнулся о них и не сломался.
- Очищайте устройство от снега и льда после работы. Из-за нагрева двигателя может образовываться корочка льда.
- Перед работой и после нее бензиновый двигатель нужно прогреть. В первом случае это нужно для восстановления тепловых зазоров, во втором для просушки после очищения.
Агрегат нужно регулярно смазывать. Лучше для этого использовать зимние синтетические составы.
Как сделать снегоуборщик из триммера своими руками?
Непосредственно перед сборкой бытовой машины, изготовитель должен подготовить все требуемые для работы материалы и оборудование. Из инструментов для сборки агрегата потребуется дрель, электрический сварочный аппарат, а также комплект отверток и гаечных ключей.
Чтобы предотвратить возможные ошибки во время непосредственной сборки самодельной машины из триммера, изготовитель должен заранее изучить подходящие чертежи, в которых будут детально описаны правила монтажа деталей и способы их фиксации в устройство самодельного снегоуборщика из триммера.
В дальнейшем схемы должны всегда быть под рукой у изготовителя. Это позволит ему вовремя подсмотреть особенности установки того, или иного элемента машины.
При изготовлении машины из триммера очень важно придерживаться определенного порядка действий. Правильный алгоритм работ выглядит таким образом:
Правильный алгоритм работ выглядит таким образом:
- Сначала оператор должен собрать опорную рамку. Каркас для снегоуборщика лучше всего делать из металлических труб, приваренных друг к другу и усиленных стальными уголками. Перед сваркой каждого угла внутренние отверстия труб потребуется спаять, чтобы предотвратить попадание во внутренние полости снега и грязи. В противном случае остов снегоуборщика довольно быстро начнет ржаветь. В результате готовая опорная рама должна представлять собой прямоугольник с нишей, вынесенной на заднюю часть остова;
- Далее изготовитель должен сделать заборный ковш. Для этого подойдет пустая бочка из-под пива или баллон, в котором ранее хранился газ. На боковине горизонтально установленной бочки или баллона потребуется начертить прямоугольник, который будет отступать от краев емкости примерно на 15 см. Полученный прямоугольник нужно аккуратно вырезать болгаркой. Затем оставшиеся края нужно зачистить напильником;
- Далее в этой же части емкости потребуется просверлить еще 3 отверстия. В итоге они по своему месту расположения должны совпадать с отверстиями, которые проделаны в редукторе для надежной фиксации щитка;
- Сбоку в используемой емкости потребуется вырезать квадратное отверстие с размерами 10×10 см. Отверстие может быть и больше, так как из него при работе снегоуборщика из используемого триммера будет выбрасываться убираемый снег;
- После этого нужно переходить к изготовлению ротора. Его сборка выполняется с использованием 4 предварительно сделанных металлических заготовок прямоугольной формы с размерами 25×10 см. Для более эффективной работы механизма каждая из заготовок должна получить форму своеобразной лопасти. После этого готовые детали потребуется приварить к штатному металлическому диску триммера в форме креста;
- Самодельный снегоочиститель из триммера обязательно должен комплектоваться лопаткой. Ее достаточно легко сделать из куска жести. Края лопатки потребуется загнуть. В результате размеры детали должны составить 30×40 см;
- Готовую лопатку потребуется неподвижно закрепить в нижней части машины из триммера;
- После этого в штатное место в заборном ковше потребуется установить редуктор. Приваривать его не нужно, так как у оператора должна оставаться возможность его обслуживания и ремонта. Лучше всего прикрепить корпус механизма при помощи болтов;
- В результате готовый редуктор должен быть установлен в виде обычного ножа для хозяйственного триммера.
После выполненных действий мотор агрегата из триммера нужно завести и дать ему 5 минут для прогрева. Как только двигатель прогреется, нужно несколько раз пройтись с машиной по участку со свежевыпавшим снегом. Если все узлы снегоуборщика работают исправно, значит, можно начать более интенсивную эксплуатацию машины на участке.
Советы по эксплуатации самодельного снегоуборщика
Перед началом работы прогрейте двигатель и используйте сезонную смазку.
Также придерживайтесь некоторых рекомендаций.
- Работайте снегоуборщиком на полную мощность.
- Исключите ненужные и частые нажатия на газ, так как это может поломать двигатель.
- Не наезжайте на твердые препятствия, не пытайтесь раздолбить лед.
Поле окончания всех работ, снегоуборщик очищают и оставляют на хранение в сухом месте. Это исключит его поломку.
Снегоуборочная машина – автоматизированный механизм, предназначенный для уборки снега на открытых и труднодоступных участках. Он представлен различными модификациями, различающимися по параметрам мощности, количеству потребляемой энергии/топлива, конструкции и другим.
Триммер садовый – бензиновый/электрический инструмент, предназначенный для скашивания травы и мелкого кустарника на садовом участке. Линейка их производства представлена моделями, подразумевающими использование в ручном и полуавтоматическом режиме. Конструкция некоторых аппаратов позволяет модифицировать их таким образом, чтобы эксплуатировать данный инструмент в качестве снегоуборочной техники.
Как изготовить снегоуборщик из триммера – расскажем в этой статье.
Насадка-снегоуборщик для триммера
Некоторые производители бытовых и полупрофессиональных триммеров предлагают специальные малогабаритные насадки, основная функция которых – очистка небольших территорий от свежевыпавшего снега.
Главное преимущество насадки-снегоуборщика – это простота ее монтажа и снятия. Для установки приспособления нужно снять режущие органы триммера, а также отсоединить штангу, в которую помещен приводной вал. Вместо штанги крепиться вал насадки. Во время работы триммера двигатель создает крутящий момент, который, через приводной вал, передается на шнек приспособления. Механизм собирает снег и отбрасывает его в сторону, на расстояние до 2 м.
Насадка-снегоуборщик не требует особого ухода. Все, что нужно от оператора – это своевременно очищать шнек от снега и грязи перед отправкой приспособления на длительное хранение. В противном случае на металлической штанге насадки быстро образуется коррозия.
Единственный недостаток снегоуборщика для триммера – это малая дистанция выброса снега и отсутствие возможность регулировать сторону выброса. Тем не менее, приспособление можно доработать, установив на него самодельный выбросной желоб с возможность его поворота.
Изготовление ковша для шнека
Самому сделать ковш, который будет служить корпусом для установки шнека, также несложно. Для этой цели обычно используют кровельное железо. На чертеже, приведенном ниже, указаны размеры ковша.
Для боковин ковша можно использовать фанеру или отрезок плиты OSB толщиной 10 мм. Последний вариант больше подходит для этой цели, поскольку он более влагостойкий, чем фанера. На боковинах корпуса устанавливаются подшипники (можно 205-е, закрытые), а уже в них вставляется вал шнека. Подшипники необходимо закрыть стаканами.
Для отвода снега из ковша, в его верхней части прорезается отверстие. В качестве отводящего желоба можно использовать канализационную пластиковую трубу с диаметром 150 мм или другого. Главное, чтобы диаметр желоба превышал ширину откидывающей лопатки шнека.
Чтобы направлять выбрасываемый лопаткой снег в сторону, на трубу можно одеть пластиковый отвод.
Ковш со шнеком устанавливается на предварительно сделанную из металлических уголков (50 х 50 мм) раму (см. чертеж выше). Для закрепления на ней двигателя используются уголки 25 х 25 мм.
Совет! Если к раме прикрепить немного выгнутые салазки, как показано на следующих рисунках, то работать снегомётом становится намного удобней, поскольку появляется возможность наклонять механизм для лучшего захвата снега.
Но данный агрегат можно еще немного усовершенствовать. Доработка снегоуборщика заключается в добавлении к задней части салазок небольших колес. В таком случае снегоочиститель будет удобнее оттягивать назад и транспортировать.
Как сделать снегоуборщик из триммера своими руками?
Непосредственно перед сборкой бытовой машины, изготовитель должен подготовить все требуемые для работы материалы и оборудование. Из инструментов для сборки агрегата потребуется дрель, электрический сварочный аппарат, а также комплект отверток и гаечных ключей.
Чтобы предотвратить возможные ошибки во время непосредственной сборки самодельной машины из триммера, изготовитель должен заранее изучить подходящие чертежи, в которых будут детально описаны правила монтажа деталей и способы их фиксации в устройство самодельного снегоуборщика из триммера.
В дальнейшем схемы должны всегда быть под рукой у изготовителя. Это позволит ему вовремя подсмотреть особенности установки того, или иного элемента машины.
При изготовлении машины из триммера очень важно придерживаться определенного порядка действий. Правильный алгоритм работ выглядит таким образом:
Правильный алгоритм работ выглядит таким образом:
- Сначала оператор должен собрать опорную рамку. Каркас для снегоуборщика лучше всего делать из металлических труб, приваренных друг к другу и усиленных стальными уголками. Перед сваркой каждого угла внутренние отверстия труб потребуется спаять, чтобы предотвратить попадание во внутренние полости снега и грязи. В противном случае остов снегоуборщика довольно быстро начнет ржаветь. В результате готовая опорная рама должна представлять собой прямоугольник с нишей, вынесенной на заднюю часть остова;
- Далее изготовитель должен сделать заборный ковш. Для этого подойдет пустая бочка из-под пива или баллон, в котором ранее хранился газ. На боковине горизонтально установленной бочки или баллона потребуется начертить прямоугольник, который будет отступать от краев емкости примерно на 15 см. Полученный прямоугольник нужно аккуратно вырезать болгаркой. Затем оставшиеся края нужно зачистить напильником;
- Далее в этой же части емкости потребуется просверлить еще 3 отверстия. В итоге они по своему месту расположения должны совпадать с отверстиями, которые проделаны в редукторе для надежной фиксации щитка;
- Сбоку в используемой емкости потребуется вырезать квадратное отверстие с размерами 10×10 см. Отверстие может быть и больше, так как из него при работе снегоуборщика из используемого триммера будет выбрасываться убираемый снег;
- После этого нужно переходить к изготовлению ротора. Его сборка выполняется с использованием 4 предварительно сделанных металлических заготовок прямоугольной формы с размерами 25×10 см. Для более эффективной работы механизма каждая из заготовок должна получить форму своеобразной лопасти. После этого готовые детали потребуется приварить к штатному металлическому диску триммера в форме креста;
- Самодельный снегоочиститель из триммера обязательно должен комплектоваться лопаткой. Ее достаточно легко сделать из куска жести. Края лопатки потребуется загнуть. В результате размеры детали должны составить 30×40 см;
- Готовую лопатку потребуется неподвижно закрепить в нижней части машины из триммера;
- После этого в штатное место в заборном ковше потребуется установить редуктор. Приваривать его не нужно, так как у оператора должна оставаться возможность его обслуживания и ремонта. Лучше всего прикрепить корпус механизма при помощи болтов;
- В результате готовый редуктор должен быть установлен в виде обычного ножа для хозяйственного триммера.
Виды снегоуборочных машин, какой лучше –бензиновый или электрический
Основная функция снегоуборочной машины – сбор снега и отбрасывание его в сторону на определенное расстояние. В основе конструкции лежит мотор, к которому подсоединен рабочий орган, представляющий собой шнек или ротор. В основном этими двумя узлами аппараты отличаются друг от друга.
![Снегоуборщик из триммера❄ [как сделать своими руками]](https://litmap.ru/wp-content/uploads/5/4/a/54af5a6c9d0f69f2a5bb8c9f59b64373.jpeg)
Но есть и еще одно отличие: по способу перемещения. Снегоуборщики могут быть самоходными или с ручным управлением. Последние – это когда человек сам толкает аппарат и регулирует направление движения. Чаще всего самоходными бывают бензиновые снегоуборочные машины, потому что они мощнее. Но обо всем по порядку.
Самоходная модель

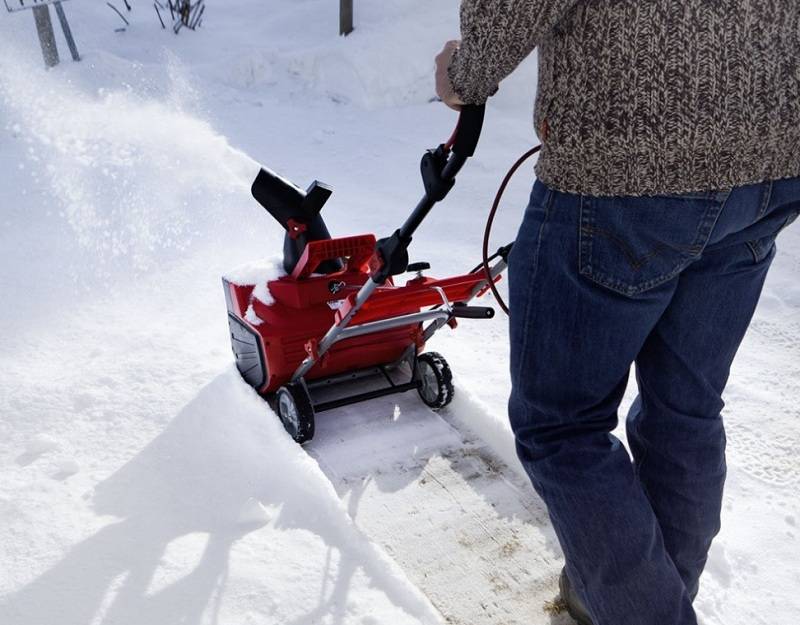

Электрический снегоуборщик

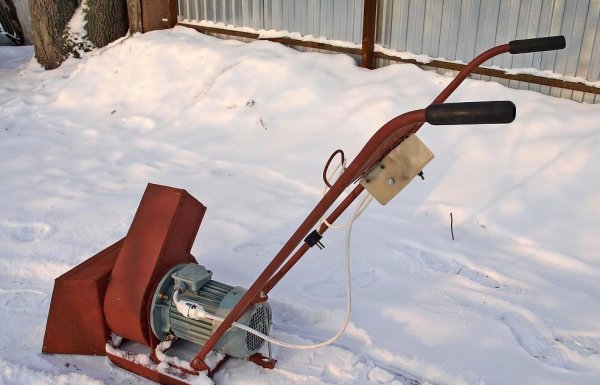

Обычно для этой конструкции используют электрический двигатель небольшой мощности, чтобы была возможность его подключения к сети переменного тока напряжением 220 В. То есть, подходить к изготовлению снегоуборочной машины для дома надо подходить с позиции удобства использования. А на загородных участках оптимальный вариант подключения – обычная розетка.
| Плюсы | Минусы |
| Компактные размеры, удобные для пользования и хранения. | Нельзя очищать участки с большим снежным покровом. Толщина снега не должна превышать 30 см. |
| Используются для ежедневной уборки снега, который только что выпал. | Нельзя очищать наледь. |
| Высокая маневренность. | Размеры участка для чистки определяются длиною питающего кабеля. |
| Не выбрасывает угарные газы. | Трудность в использовании заключается не только в том, что приходится толкать сам прибор, но и снежную массу, которая скапливается перед приемным устройством аппарата. |
Электрический тип
Бензиновые самоходные снегоуборочные машины
В основе их используется бензиновый двигатель, чаще от бензопилы или триммера.
| Плюсы | Минусы |
| Высокая мощность | Сложная комплектация |
| Возможность очищать толстый снежный покров | Большие габаритные размеры |
| Можно очищать наледь | Большой вес аппарата |
| Неограниченные возможность перемещения, неограниченные питающим кабелем | |
| Передвигаются самостоятельно, человек не испытывает нагрузок | Сложность ремонта |
| Высокая проходимость прибора, которому не страшны никакие сугробы |
Бензиновый
Снегоуборщик к мотоблоку
Третья разновидность, которую можно причислить к снегоочистителям своими руками. То есть, если в вашем хозяйстве на загородном участке есть мотоблок, которым вы пользуетесь в период весна-осень на огороде и в саду, то его можно приспособить и для очистки снега. Для этого всего лишь надо своими руками изготовить снегоотбрасыватель для мотоблока. Об этом ниже.
Итак, все разновидности снегоочистительных приборов обозначены. Остается лишь рассмотреть, как можно сделать каждый из них своими руками.
Снегоуборщик к мотоблоку, как отдельная единица
Шнековый вариант
Приспособление с отвалом имеет недостатки и главный из них — трата времени и сил на откидывание пласта снега, подцепленного отвалом. Часто его оставляют прямо у дороги, создавая высокие сугробы, что не всегда приемлемо.
Вариант снегоочистителя со шнеком позволит избавиться даже от придорожных наносов, ведь его конструкция предусматривает отброс захватываемой массы на расстояние в несколько метров. Это поможет полностью очистить двор или улицу, оставив кучи у забора.
Этот вариант приваривается или привинчивается спереди к раме с колёсами, которую можно снять со старой тачки, например.
Другая конструкция представляет собой бесколёсный вариант, управляемый трубой. Корпус укреплён на раме из уголков, снизу которой привинчены лыжи.
Как сделать снегоуборщик своими руками из триммера
Под выражением снегоуборочная машина из триммера своими руками подразумевается изготовление снегоочистительной насадки. Фиксируется она к штанге мотокосы вместо рабочей головки. Крутящий момент передается через родной редуктор. Насадка представляет собой небольшой круглый корпус с колесиками, внутри которого на подшипниках вращается нож. Рабочий элемент можно собрать своими руками в форме шнека или крыльчатки с лопастями. Второй вариант проще, а первый – производительнее. Для корпуса подойдет отрезок трубы диаметром 300 мм, старый газовый баллон или пивная бочка.
Совет! Насадку снегоочистителя можно не оснащать колесами. Их заменяют самодельными лыжами, выгнутыми с металлического уголка.
Пошагово собирают снегоочиститель из триммера своими руками в следующем порядке:
- Определившись с типом снегоуборщика (роторный или шнековый), рисуют своими руками или находят в Интернете чертеж. Согласно схеме из стальных трубок, уголков и пластин сваривают каркас, на котором будут смонтированы все элементы снегоочистителя.
- Если решено пойти по простейшему пути, переделав мотокосу на роторный снегоуборщик, приступают к изготовлению корпуса из бочки или газового баллона. Труба для такой конструкции невыгодна из-за отсутствия дна. Придется дополнительно вваривать заглушку. Лучше отдать предпочтение пивной бочке, так как она не будет ржаветь от контакта с влагой. От емкости болгаркой со стороны днища отрезают кусок длинной 150 мм.
- На днище полученной заготовки точно определяют центр. По метке сверлят отверстие. Его размер на 2-3 мм больше диаметра вала редуктора триммера. Вокруг основного сверлят маленькие отверстия. Их диаметр, количество и расположение зависит от модели редуктора мотокосы. Обычно на корпусе 3 отверстия. Чтобы получилось точное совпадение, редуктор прикладывают к днищу и выполняют разметку.
- Для выбрасывания снега из корпуса снегоочистителя нужен дефлектор. Его располагают на боковой части заготовки. Продумав, где будет верх корпуса, в боковой полке вырезают отверстие диаметром 100 мм. Можно окошко своими руками вырубить с помощью зубила квадратной формы, но усложнится процесс изготовления патрубка. Проще сваркой прорезать круглое отверстие. Патрубок дефлектора приварить из куска трубы длиной 100 мм.
- Из листовой стали своими руками вырезают полукруг. Фрагмент по размеру должен закрывать 1/3 часть торца корпуса. Элемент приваривают в верхней части со стороны дефлектора.Совет! Торцевую заглушку из полукруга можно закрепить к корпусу болтами, предварительно приварив проушины. Съемный вариант удобнее, когда потребуется чистка снегоуборочного агрегата.
- Ротор снегоуборщика делают из стали толщиной 1,5 мм. Для лопастей своими руками вырезают 4 пластины размером 100 х 250 мм. Заготовки крестообразно приваривают на дисковый нож мотокосы. Крыльчатка готова.
- Отдельным элементом снегоуборщика делают отводящее колено. Его сгибают из оцинковки или используют кусок ПВХ трубы с поворотом. Колено надевают на патрубок дефлектора. Элемент должен свободно проворачиваться для регулировки направления вылета снега.
- Снизу корпуса для лучшего захвата снега нужна лопатка. Изготавливают ее из куска листовой стали. Существует два варианта лопатки. Снизу к торцу можно приварить одну пластину размером 300 х 400 мм, которая будет поддевать снег и направлять его к ротору. Второй вариант – приварить к торцу корпуса по бокам две пластины, образующие расширяющийся клин. Захваты будут дополнительно больше собирать снега по бокам, увеличивая ширину очищаемой снегоуборщиком полосы.
Все детали снегоуборщика готовы. Осталось их собрать в одну конструкцию, установить на триммер. Первым делом редуктор мотокосы прикручивают болтами к торцу корпуса. Вал должен свободно вращаться без зацеплений. Корпус болтами фиксируют к раме. В зависимости от выбранного механизма передвижения снегоуборщика, устанавливают колесики или лыжи. На вал редуктора надевают крыльчатку. Пробуют руками прокрутить, убеждаясь в свободном ходе. Запускают двигатель мотокосы. Пробуют пройтись снегоуборщиком по снегу. Ручкой управления служит штанга триммера. Если все правильно собрано, во время движения снегоуборщика из отводящего колена полетит снег.
Какой двигатель триммера подойдет для сборки снегоочистителя?
Первый и самый важный элемент для сборки снегоуборщика – это двигатель от триммера. Его выбор должен быть основан на 3 факторах:
тип – опытные конструктора не рекомендуют собирать снегоуборщики на базе электрических моторов. Эти двигатели уязвимы перед влагой и снегом, которые, просачиваясь внутрь мотора, могут привести к короткому замыканию. Чтобы не допустить этого, лучше всего собирать снегоочистительную машину на базе бензинового ДВС от триммера;
мощность – чем выше, тем больше возможностей будет у снегоуборщика. На основе мощного силового агрегата можно собрать самоходный шнекороторный снегоочиститель с гусеницами – он сможет дробить влажный слежавшийся снег и расчищать сугробы там, где колесные снегоуборщики будут бессильны
При этом важно помнить, что, чем выше мощность ДВС, тем больше топлива ему потребуется для стабильной работы;
производитель – лучше всего выбирать для сборки снегоуборщиков ДВС известных производителей садовой техники. К таким компаниям относятся бренды Stihl, Sturm, GoodLuck, Forte, Champion и другие
Главное преимущество брендовых моторов заключается в высоком качестве их заводской сборки, надежности и долговечности.
Важно помнить, что для сборки снегоуборщика из устройства триммера потребуется снять не только силовой агрегат, но и зажигание, сцепление и всю топливную систему в сборе. Поэтому перед изготовлением агрегата нужно тщательно проверить все эти узлы и устранить любые их неисправности
Это интересно: Снегоуборщик из культиватора: своими руками, чертеж, инструкция
Варианты двигателей от других агрегатов
Чтобы сделать снегоуборщик своими руками, потребуется подобрать двигатель, который будет вращать либо шнек, либо ротор агрегата. Если вы собираетесь сделать аппарат с электродвигателем, то в качестве составляющей привода подойдет любой электромотор асинхронного типа мощностью не менее 2 кВт и частотой вращения от 1500 до 3000 об/мин. Если взять двигатель с меньшей мощностью, то он не справится с толстыми пластами снега и будет все время останавливаться. В таком случае уборка заносов лопатой будет намного эффективнее.
В качестве компонента привода некоторые умельцы используют двигатели от электрических триммеров и цепных пил. Нередко можно встретить самодельные снегоочистители, сделанные из газонокосилки. Но мощности данных агрегатов хватает только для уборки свежевыпавшего и рыхлого снега.
Более мощным вариантом движущей части привода для снегомёта является двигатель внутреннего сгорания (ДВС). Его можно взять из бензопилы или бензинового триммера. Также агрегат для уборки снега можно сделать из мотокультиватора или мотоблока.
Эксплуатация и советы по уходу за агрегатом
Чтобы снегоуборочная машина прослужила как можно дольше, и вы не тратили время на ремонт, необходимо строго придерживаться ряда правил. При эксплуатации потребуется:
- Полностью выжимать газ;
- Исключить частые нажатия газа без надобности, так как это приведет к поломке двигателя и сцепления;
- Стараться не наезжать на твердые препятствия – это приведет к деформации лопаты.
Перед каждой эксплуатацией машины нужно прогреть ее двигатель. Используйте для работы только сезонное масло, каждый раз сливайте его перед летним периодом, и заливайте новое смазочное средство перед сезоном снегопадов.
Хранить агрегат нужно только в сухом месте, исключив попадание на него влаги. В дальнейшем сырость приведет к появлению коррозии и гниению металлических элементов. После каждого использования снегоуборщика необходимо удалять с его лопастей остатки снега и убирать попавший между них мусор.
Это интересно: Топ-7 надежных газонокосилок stiga от шведской компании: читаем по пунктам
