Как своими руками установить оконный кондиционер, правила и способы монтажа

Монтаж фреономагистрали

Для стандартного кондиционера мощностью до 2,5кВт вам понадобятся следующие материалы:

медный фреонопровод диаметром 1/4 и 3/8 дюйма

теплоизолятор, он же утеплитель (K-Flex) толщиной 6мм и выше

межблочный эл.кабель

дренажный шланг d-16мм

армированный скотч или виниловая лента

Отмеряете необходимую длину фреономагистрали, оставив запас, который пойдет на кольцо за наружным блоком.

Ошибка №4
При общей длине трассы до 2м, на запас и кольцо отмеряете около 1м. Эта петля играет роль гидравлической компенсации и на коротких трассах необходима.

При больших длинах, гидравлическая петля создает дополнительное сопротивление фреону и только мешает работе кондиционера! Хотя некоторые ее все равно делают, якобы для снижения шума.

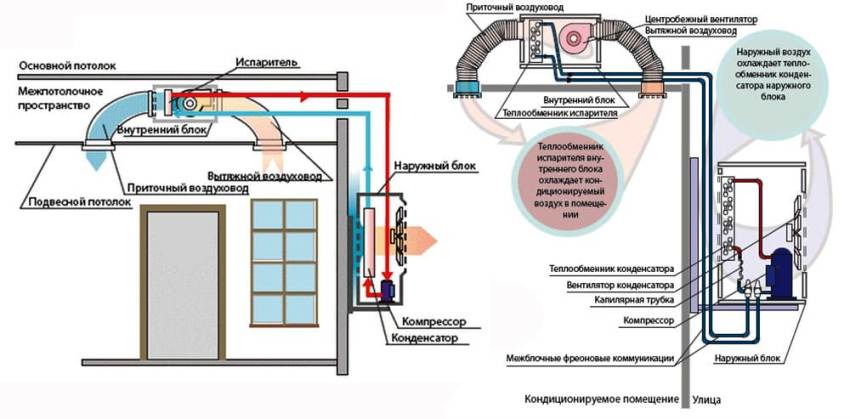

Устройство

Конструктивно оконный моноблок устроен также, как другие монокорпусные кондиционеры:

  • компрессор, благодаря которому происходит движение фреона по контуру;
  • дроссель, снижает давление хладагента перед попаданием его в испаритель;
  • испаритель, забирающий холод у фреона;
  • конденсатор, забирающий тепло;
  • медный замкнутый контур, по которому циркулирует охлаждающее вещество;
  • вентиляторы, способствующие движению воздухопотока внутри и снаружи помещения;
  • дренажная емкость;
  • воздушные фильтры грубой очистки, антибактериальные фильтры;
  • автоматический блок управления.

Размещение в общем корпусе компрессора и испарителя повышает уровень рабочего шума (до 50 дБ). Чтобы снизить показатель, производители устанавливают частичную шумоизоляцию компрессора. Также на уровень шума влияет конструкция лопастей вентилятора. В современных моделях чаще монтируются механизмы с аэродинамической конструкцией лопастей, что снижает уровень шума.

Оконный моноблок разделен на два отсека:

  • первый, расположен внутри комнаты, вмещает испаритель, вентилятор, воздушные фильтры;
  • второй – внешний, с компрессором, конденсатором, вентилятором.

Отсеки разделены сплошной перегородкой. В моделях с опцией вентилирования в перегородке есть отверстие для поступления уличного воздухопотока.

Данные кондиционеры способны работать в режимах охлаждения, обогрева, вентилирования.

Фреоновый контур замкнутый, заправляется охлаждающим веществом еще на производстве. Это обуславливает надежность работы, долгий срок службы без дозаправки.

Монтаж блоков

Если вы хотите все сделать правильно, установка кондиционера своими руками должна начинаться с внимательного изучения инструкции. В большинстве своем они похожи, но припуски, требования по сечению кабеля, длине трассы и т.д. могут отличаться. Еще один плюс от прочтения мануала — вы точно будете представлять в каком порядке выполнять работы. В целом, вот что надо делать:

Отмечаем на стене предполагаемые места размещения блока, трассу и т.д. Берем прибор для обнаружения проводки и проходим по всей трассе. Если такого прибора нет, можно взять телефон, включить его в режим приема радио, подстроить так, чтобы при приближении к проводам он начинал шуметь. Так тоже можно определить местонахождение проводки, но только под напряжением.
Крепим монтажную пластину внутреннего блока. Ее надо расположить строго горизонтально, потому для контроля необходим строительный уровень (можно пузырьковый, но лучше лазерный). Прикладываем пластину, выставляем по уровню, отмечаем метал под крепеж. Пластину убираем, дрелью сверлим отверстия, устанавливаем крепеж (в кирпичных и бетонных домах используем дюбеля, в деревянных можно применять саморезы).

Ставим пластину на место, закрепляем
Крепеж заворачиваем тщательно, особое внимание уделяя нижней части. Тут расположены защелки, удерживающие блок.
Проверяем горизонтальность установки пластины, закрепляем внутренний блок.
Крепим наружный блок
Все также: на нужном расстоянии (зависит от размеров блока и есть в инструкции) устанавливаем кронштейны/уголки, отмечаем места под крепеж, сверлим, закрепляем. Обязательно ставить столько крепежа, сколько отверстий есть на кронштейне. Он должен выдерживать вес блока, ветровые, снеговые нагрузки. В качестве крепежа обычно применяют нержавеющие анкерные болты 10*100 мм.

 Проверяем горизонтальность крепления кронштейнов
Это также очень важно

На них осторожно опускаем обвязанный веревками наружный блок, крепим его к кронштейнам во все имеющиеся отверстия.
В назначенном месте при помощи перфоратора в стене проделывают сквозное отверстие
По размеру в него должны проходить се коммуникации. Причем трубы должны быть в теплоизолирующей скорлупе

Это — обязательно, если не хотите иметь мокнущих стен.

На этом первый этап самостоятельного монтажа кондиционера закончен. Дальше будем прокладывать трассу.

Обзор популярных моделей

Разнообразие фирм-производителей, представленных на рынке, может поставить в тупик. Самые известные их них – Samsung, LG, General Climate, Deloghi. Рассмотрим модели наиболее популярных марок.

General Climate GCW-09HRN1

Этот оконный кондиционер обладает множеством функций: обогрев, дистанционное управление, высокая производительность (2,6 кВт); режимы: самодиагностика, сон, автоматический таймер, перезапуск. Стоимость – от 12 700 до 15 900 рублей.

Отзывы владельцев:

  • Сергей, владелец офиса продаж: « Мои отзывы только положительные, покупка и установка обошлись мне практически даром, энергии потребляет мало, экономит средства за счет автотаймера. Самодиагностика и все остальные функции на высшем уровне, для такого бюджетного варианта все супер».
  • Наталья, домохозяйка: «Купили себе на кухню этот климат, из плюсов – за ним легко ухаживать, быстро охлаждает воздух, можно включить на определенный промежуток времени и меньше будет мотать электричества. Минусы тоже есть – шумит, когда готовишь, не слышно, что происходит за стенами кухни, «украл» часть света, квартира находится на северной стороне, поэтому нехватка очень ощутима».

Samsung AW07NOC

Охлаждающая мощность – 2,05 кВт, работа холод/проветривание. Функции: 2 регулируемые скорости потока воздуха, автоматический рестарт, ночной режим, антибактериальный фильтр улавливает пыль, регулятор напряжения. Средняя стоимость – примерно 9000 руб.

Отзывы:

  • Гоша, студент: «Самый оптимальный выбор цена-качество, не пожалел ни разу, не бьет по карману и все функции реально рабочие, морозит супер.»
  • Тахир, рабочий: «Мне очень нравится — на улице под 30, а дома так хорошо и прохладно, сумма за покупку полностью себя оправдывает. Минус – нет дистанционного управления.»

Для примера были взяты популярные устройства известных марок. Как видно, у всех моделей есть свои плюсы и минусы. Если ваш выбор – оконный кондиционер, нужно принимать взвешенное решение, подбирать прибор, подходящий по всем параметрам именно к данному объекту.

LG W07LC

Работает на охлаждение и вентиляцию, мощность охлаждения – 2,1 кВт, две скорости воздушного потока, автожалюзи, антибактериальный фильтр, ручное управление, цена 8 500- 10 500 рублей.

Отзывы:

  • Татьяна Александровна, пенсионерка : «Приобрели себе для дачи данный оконный кондиционер, остались очень довольны. Дешевый, минимальные затраты на доставку, сами установили, работает хорошо, удобно управлять настройками.»
  • Светлана, менеджер: «Купила, продать захотелось сразу же — очень сильно шумит, быстро нагревается, производительность падает, поэтому использовать приходится в темное время суток, без пульта ДУ, приходится постоянно бегать к нему.»

Заправка оконных кондиционеров

Перед тем, как заправить агрегат, необходимо понять, нужна ли ему дозаправка? В большинстве случаев оконные устройства не нуждаются в регулярной дозаправке благодаря особенностям конструкции. Здесь все соединения запаяны, что уменьшает риск протечки фреона.

Самостоятельно заправить прибор вряд ли получитс
я
– для этого обратитесь в специализированную фирму. Мастера отыщут место протечки, запаяют его, предварительно наполнив медную трубку фреоном.

Кондиционеры на окно считаются долговечными приборами. Они легко устанавливаются в раму пластикового или деревянного окна, просты в эксплуатации и не требуют дозаправки. Такие агрегаты станут эффективным помощником при борьбе с жарой в летнее время года.

Как установить оконный кондиционер

Установка оконного кондиционера своими руками:

1. Подготовка оконного проема

В проеме окна любого типа всегда можно найти наилучшей участок для установки кондиционера:

  •  снимите стекло;
  •  вставьте «перемычку»
  •  вырежьте стекло по нужному размеру.

Если оборудование монтируется в стену:

  •  пробурите отверстия в стене;
  •  сделайте на ней разметку для фиксации техники;
  •  начертите соответствующие кондиционеру линии;
  •  при помощи дрели просверлите вовнутрь контура отверстия на расстоянии 500 мм от линий;
  •  вмонтируйте кронштейн и корпус кондиционера.

Рекомендации:

  • если техника устанавливается в проеме окна, имеющего расстояние между рамами более 25 см, то эксплуатация кондиционера возможна лишь при наличии в наружной раме форточки;
  • если оборудование монтируется в стену, то ее толщина не должна быть больше 0,25 м.

2. Сегодня, представленные на рынке модели кондиционеров, позволяют создавать их монтаж даже при отсутствии доступа наружу и не открывающихся окнах. Это производится благодаря тому, что из корпуса вынимается весь механизм, и он фиксируется к стене или кронштейну. Для обеспечения нормального стока воды задняя корпусная часть должна быть немного наклонена вниз, а правая и левая должны располагаться на одном уровне. Участки соединения необходимо загерметизировать. Если стены в помещении не очень прочные, то кронштейн кондиционера можно опереть на пол.

3. Соберите кондиционер в корпус. Если же при транспортировке для защиты вентилятора и компрессора использовались прокладки для амортизации, то их необходимо устранить. После монтажа техники в корпус, удостоверьтесь в том, что ее задняя часть немного наклонена вниз. Для 12, 9 и 7 модели уклон должен быть 0,65 см, а для 24 и 18 — 1 см.

Образовавшиеся зазоры между кондиционером, стеной и корпусом необходимо заделать герметиком и поролоном. Затем можно закрасить поврежденные участки.

4. Монтаж дренажного шланга

Поскольку при функционировании кондиционера воздух в помещении охлаждается, влага начинает конденсироваться. Поэтому если не подключить данное оборудование, вода начнет капать из сливного отверстия наружу. В том случае, если дренажный шланг изгибается, проверьте отсутствие воздушной пробки. Не допускайте соприкосновение трубки с поверхностью земли и уровнем воды в емкости.

5. Электропитание кондиционера оконного типа:

  • данную технику обязательно следует заземлять, при этом клеммы и провод должны быть прочно зафиксированы;
  • все оборудование для электропроводки должно соответствовать ГОСТам, монтажной инструкции и стандартам безопасности;
  • для питания кондиционера следует создать отдельную линию с независимым от базового предохранителя автоматом;
  • напряжение питания данной техники должно быть от 90%-110%;
  • емкостный ток выключателя в 1,5 раза должен превышать максимально потребляемый ток самого оборудования.

По завершению монтажной деятельности внимательно проверьте свою работу и лишь, затем включайте кондиционер. Если у вас нет возможности решить какую-либо проблему, то обратитесь за помощью к специалистам.

Установка оконного кондиционера своими руками видео:

Оконный кондиционер-схема,принцип работы

 Оконный кондиционер представляет из себя моноблок, который монтируется в оконный проем помещения. Такой тип кондиционера особенно удобен, когда нужно быстро и оперативно смонтировать технику самостоятельно.

  В жаркое время, когда период ожидания монтажа кондиционера затягивается как целая вечность, оконник будет лучшим решением. В настоящее время многие производители предлагают целый модельный ряд таких кондиционеров, которые отличаются мощностью, набором функций.    Так LG предлагает недорогие бытовые варианты мощностью охлаждения 3 кВТ. Такая модель хоть и шумная, как все оконные кондиционеры, но прекрасно справляется с охлаждением комнаты метров 20.    На нашем сайте представлены оконники любых мощностей, так что Вам будет нетрудно выбрать именно то, что нужно вам.    Если Вы решили приобрести оконный кондиционер:    1. После того как кондиционер смонтирован, позаботьтесь о том, чтобы его внешняя панель не было загорожена, шторами, занавесками или жалюзи. При несоблюдении этого оконник буде создавать чудесный микроклимат между шторами и окном, а не в помещении, для которого он был куплен.    2. При монтаже проследите, чтобы не было зазоров между блоком кондиционера и оконной рамой. Иначе недостаточная герметичность приведет к тому, что Вы будете охлаждать улицу, а не свое помещение.    3. Пластиковое окно – не друг оконника, так как монтаж в окно ПВХ – сложная задача, нет уверенности, что она будет выполнена.    4.Оконник шумит, учитывайте это !

Моноблочный кондиционер, который монтируется в оконный проем или тонкую стену.

Основные режимы и опции

Осуществляют охлаждение, осушение, грубую очистку воздуха. Некоторые модели осуществляют нагрев и подмес воздуха с улицы (либо его вытяжку).

Преимущества

Среди преимуществ, низкая цена и простота установки. К тому же оконные кондиционеры имеют еще одно преимущество – большинство из них способно осуществлять частичную вытяжку, пропускаемого через аппарат воздуха. В этом случае приток свежего воздуха в помещение происходит через не плотности в дверях и окнах.

Недостатки

К недостаткам следует отнести высокий уровень шума и отсутствие свободы выбора места установки. Регулировка температуры, тем более ее установка не возможна (осуществляется только регулировка мощности кондиционера). Устанавливая оконный кондиционер нужно помнить, что на расстоянии полтора-два метра от него в направлении выброса холодного (нагретого) воздуха лучше не садиться.

Рекомендации к применению

В России “оконники” используются в основном для кондиционирования уличных торговых павильонов и государственных малобюджетных учереждений.

Особенности монтажа

Для монтажа оконного кондиционера не требует специальных навыков и инструментов, а потому установить его может даже начинающий столяр. Главное – избежать перекоса и не оставлять щелей между корпусом кондиционера и оконной рамой.

Приобретая оконный кондиционер надо помнить следующее:

Его нельзя загораживать плотными шторами или жалюзи. В этом случае кондиционер будет создавать комфорт не в помещении, а в пространстве между окном и шторами.

Выбирая оконный кондиционер, необходимо удостовериться, что его ширина меньше ширины окна. При монтаже в стеклопакеты, следует отверстие для кондиционера делать заранее при изготовлении окон. Если в вашем доме или офисе уже установлены витражи или стеклопакеты в рамах из ПВХ или алюминия, монтаж оконного кондиционера может стать “золотым”. К тому же, в этом случае кондиционер не сможет работать “на вытяжку”. При значительной ширине межрамного пространства (например витрины) установка оконного кондиционера может быть крайне затруднительной. Также в случае остекления большой площади, либо при значительной толщине стекол.

Обработан

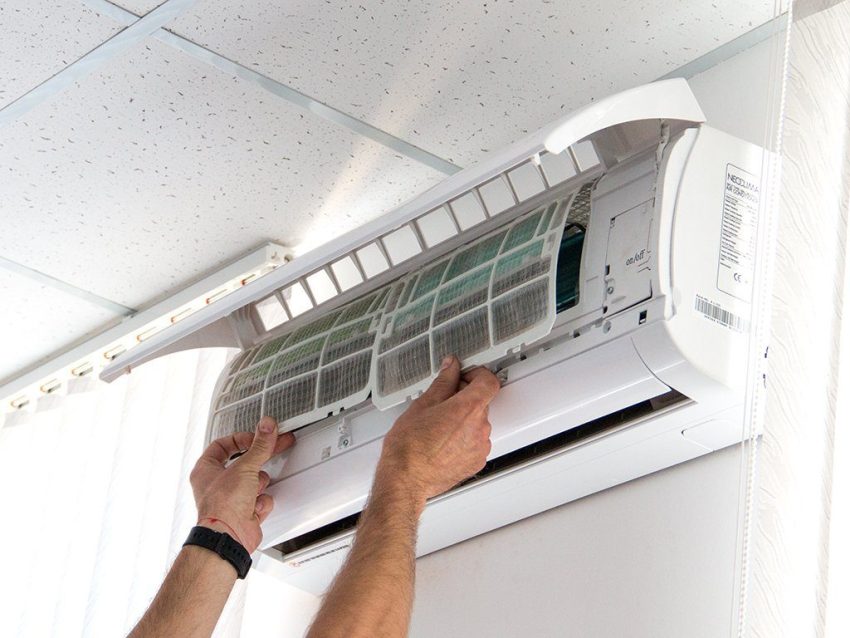

Как почистить оконный кондиционер

Более эффективную работу кондиционеру можно обеспечить с помощью его регулярной очистки. Для этого необходимо отключить устройство от сети, снять переднюю панель и вынуть фильтр. Если он сменный, лучше его полностью заменить новым.

Если фильтр многоразовый, то желательно тщательно его очистить. Сделать это можно с помощью пылесоса или жидкости для мытья посуды, если его допускается мыть в воде.

С уличной стороны прибор можно аккуратно почистить щеткой, чтобы убрать грязь и мусор, появившийся от последствий непогоды. Для этого нужно открыть внешний блок, открутив болты. Если нет возможности добраться до лопастей из металла, можно аккуратно протереть их влажной тряпочкой. Отверстия в поддоне и сливные трубки также должны быть чистыми.

Фильтр рекомендуется чистить весной, после чего проводить влажную уборку каждый месяц после регулярного использования. Пластины теплообменника, сделанные из металла лучше промывать водой.

Очищая металлические ребра необходимо быть аккуратным: пылесос легко деформирует тонкую структуру деталей. В руководстве по применению прибора обязательно указывают, нуждается ли устройство в смазке. Зачастую это относится к кондиционерам старого типа.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

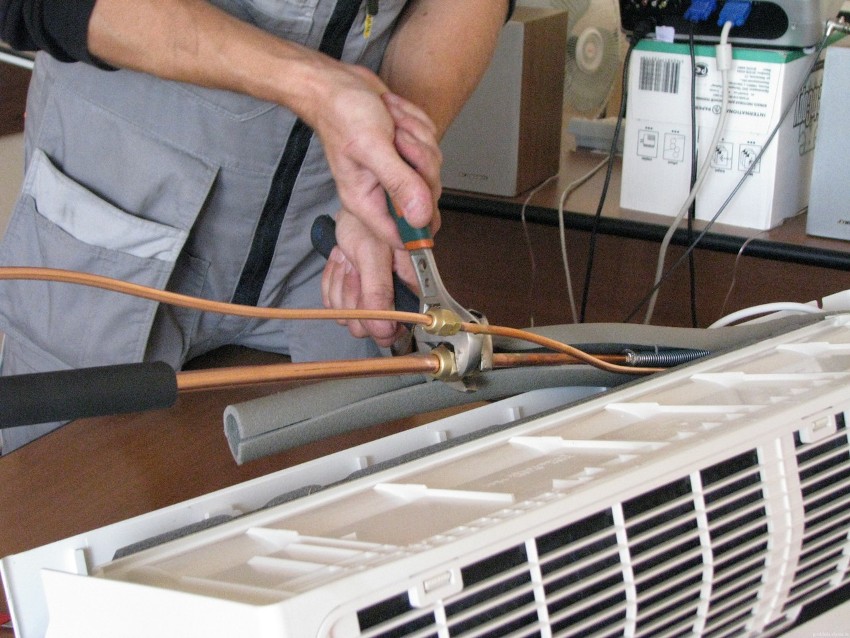

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Монтаж оконного моноблока

Правильный монтаж оконного кондиционера своими руками произвести достаточно трудно, но возможно. Лучше всего устанавливать моноблок во время ремонта проёма или при замене стеклопакета. В этом разделе мы перечислили основные правила монтажа такого климатического оборудования.

Набор инструментов для монтажа

Установка моноблока в пластиковое окно — довольно трудоёмкий процесс, который потребует внушительного набора инструментов. Многие из них можно найти в каждом доме, однако некоторые детали придётся покупать специально. Перечислим минимальный набор инструментов для монтажа охладителя:

  • Перфоратор или дрель ударного типа.
  • Набор свёрл и патронов под различные материалы.
  • Электролобзик.
  • Пилка по металлу.
  • Набор стамесок.
  • Уровень.
  • Болгарка или специальная насадка для дрели с отрезным кругом.
  • Уголки внутреннего типа и плоские для мебели.
  • Герметик на основе силикона.
  • Краска и кисть.

Рекомендации по размещению устройства

Расположение устройства — важный фактор, который напрямую сказывается на эффективности работы оконного кондиционера. Поэтому перед установкой моноблока необходимо тщательно выбрать место для его размещения. При этом стоит руководствоваться следующими правилами:

  • Для начала, стоит визуально осмотреть рамы оконного проёма, поскольку именно они станут основой для крепления устройства. В качестве крепёжных деталей используются болты, крепёжные кронштейны и уголки достаточной прочности. Если вы не уверены в прочности рам, необходимо укрепить их возможными способами.
  • При выборе места под кондиционер, нужно продумать механизм отвода конденсата. Для того чтобы конденсат не задерживался внутри корпуса, его нужно разместить с небольшим наклоном в сторону улицы — на 1–2,5 см.
  • Внутреннюю часть моноблока не стоит загораживать мебелью — это будет препятствовать правильной циркуляции воздуха и может влиять на производительность прибора. А также не стоит размещать охладитель близко с местами отдыха людей — над диваном, кроватью или столом.
  • По бокам от моноблока необходимо оставить свободное место для беспрепятственного доступа при обслуживании устройства.
