Когда возможен самостоятельный ремонт?

Ремонт электронной платы своими руками без привлечения специалистов возможен при следующих поломках:

Сбой в работе датчиков управления.Как правило, данная поломка возникает по причине засора либо засаливания контактов в ручке регулировки. Признаки поломки:
Сбой в функционировании датчиков программатора.Преимущественно возникает по причине засаливания и засорения контактов в ручке регулировки. Основные симптомы: регулятор вращается достаточно туго, отсутствие отчетливого щелчка при его вращении. Для устранения поломки следует почистить ручку регулятора.
Наличие нагара.Как правило, это касается старых агрегатов. Нагар обычно скапливается на силовых катушках фильтра. Устранить проблему можно посредством щеточки либо обычной ветоши;
Сбой в работе датчика замка люка.Преимущественно возникает по причине его замыливания либо засаливания. Для решения вопроса также достаточно его чистки;
Машинка не запускается либо обороты барабана нестабильны.Для устранения этой поломки необходимо подтянуть шкив;
Металлическая часть стиральной машины бьется током, в результате чего модуль управления может заблокировать работу агрегата. Для решения подобной проблемы следует заземлить стиральную машину.

Вода набирается нормально, но стирка не начинается

Вы включили СМА, пошел забор воды, однако стирка так и не начинается. В чем причина?

Неисправен нагреватель (ТЭН). Вода не нагревается, поэтому стирка не начинается. Если вам нужно срочно постирать белье, попробуйте выбрать режим стирки без нагрева. В замене элемента вам поможет видео:

Поломка прессостата или термистора. Неисправный прессостат не подает сигнал о достижении оптимального уровня воды в баке. При неполадке термистора модуль не получает сообщение о температуре нагрева. Нужна замена элементов.
Вышел из строя главный модуль стиральной машины LG, который подает узлам машины команду приступать к работе.
Неисправность двигателя стиральной машины LG с прямым приводом.

Подробнее о ремонте смотрите на видео:

Размещаем машинку правильно

После подключения к водопроводу и канализации стиральную машинку «селим» на выбранное место: плотнее пододвигаем к стене, поднимаем под мойку, в нишу или в шкаф. Но вставлять вилку в розетку и запускать стирку нельзя – сначала автомат равняется. Неустойчивый агрегат при эксплуатации будет «прыгать» за счет повышенной вибрации, что приведет к повреждению техники вплоть до «летального исхода».

Идеально ровные полы встречаются редко, поэтому берем строительный уровень и начинаем процедуру:

кладем уровень наверх стиралки;
следя за показателями уровня, регулируем ножки на нужную высоту;
проверяем устойчивость (достаточно несильно толкнуть автомат в бок; устойчивая машинка не сдвинется);
фиксируем регулировку;
надеваем на стойки антискользящие насадки;

Аристон не должна скакать и лязгать при стирке. Допускается небольшая вибрация, усиливающаяся при отжиме.

Проверка модуля управления стиральной машины

Мы можем посоветовать вам поверхностно осмотреть модуль, чтобы найти прогары и повреждения. Есть и другие способы проверки, но проводить их может лишь опытный специалист. При выявлении неисправностей придется заменить «мозги» для стиральной машины.

Чтобы провести визуальный осмотр, разберемся, как снять плату стиральной машины. Сначала отключите стиралку от сети, затем поступите так:

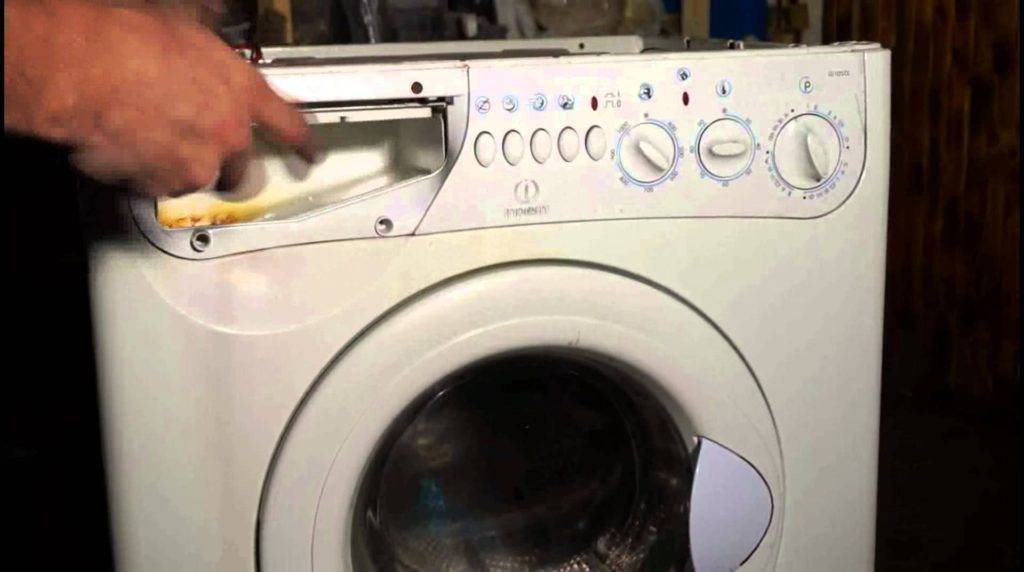

Вытащите лоток-дозатор для моющих средств. Для этого потяните его на себя, одновременно нажимая защелку в центре.
Теперь открутите все винты, удерживающие панель управления.

С помощью отвертки разожмите пластиковые защелки. Снимите панель с корпуса.

За панелью расположен главный блок. Сфотографируйте или пометьте маркером расположение проводов. Затем отсоедините их и достаньте блок.
Возможно, чтобы добраться до платы, понадобится разжать защелки блока.

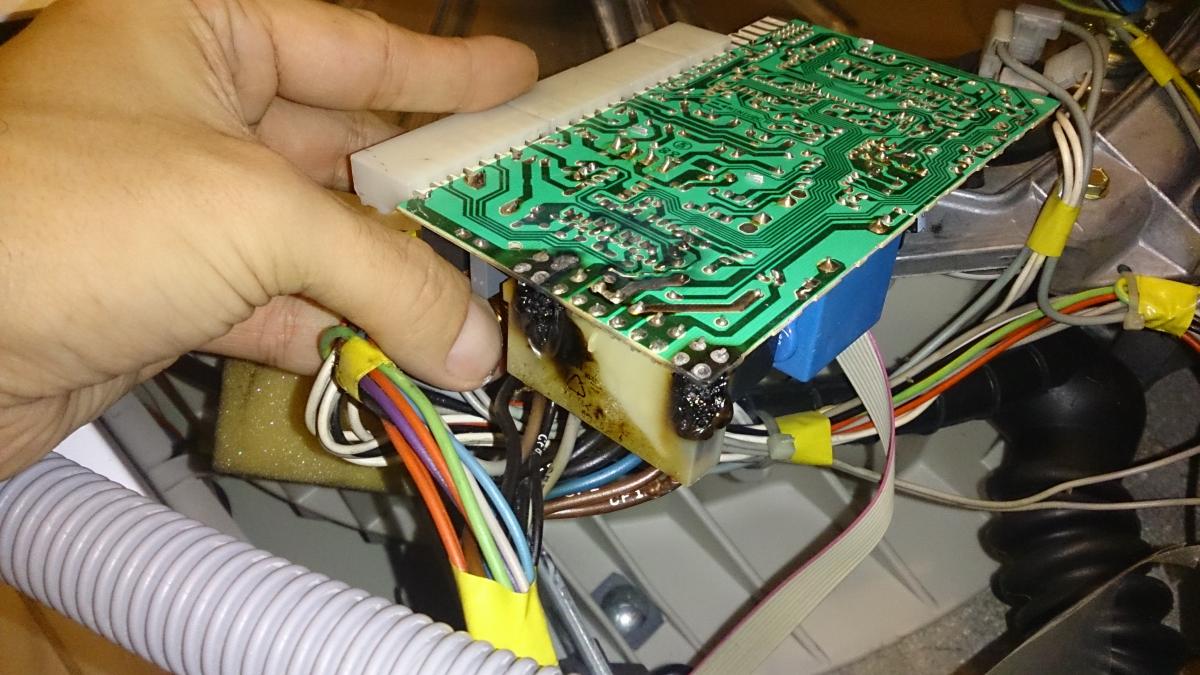

Как только плата оказалась перед вами, тщательно осмотрите ее. Заметили подгоревшие участки? Тогда нужно выполнить ремонт блока управления стиральной машины.

Признаки поломки электронной платы

Стиральная машинка устроена сложно, но за выполнение всех функции отвечает одна небольшая деталь – модуль управления. Поэтому если он выходит из строя, это не может остаться незамеченным.

Косвенные признаки, которые указывают на поломку платы управления стиральной машинки LG:

не работает отжим, код ошибки на экране не появляется;
одновременно мигают индикаторы на панели управления, иногда они просто перестают гореть;
машинка не начинает стирку, не набирает воду и не реагирует на другие команды;
стирка длится долго – на протяжении нескольких часов;
стиральная машинка периодически зависает, для продолжения нормальной работы требуется ее перезагрузка;
барабан вращается в разные стороны, работа двигателя то ускоряется, то замедляется;
ТЭН не нагревает воду.

Так как модуль управления отвечает за функционирование всех систем, то любая неисправность может указывать на его поломку. Если причина не в детали, отвечающей за выполнение действия, то следует разбирать «мозг» стиральной машинки.

Кроме того, есть код, который сигнализирует о сбое в работе платы управления – это ошибка PF. Она указывает на то, что при выполнении той или иной программы произошел сбой питания модуля.

Ремонт своими руками

Самостоятельное исследование

Можно самостоятельно провести диагностику.

Если рассматривать модуль управления стиральной машины Ардо, то тестирование проводится так:

Из машины удаляется вся жидкость, и опустошается бак.
Селектор программ поворачивается вертикально вниз.
Температура должна стоять на отметке 0.
Сразу нажимаются все кнопки управления. Это переведет машинку в режим самодиагностики.

Нужно понимать, что ситуация с поломкой электронного сердца совсем не говорит о приобретении новой техники. Есть большая вероятность возможности ремонта модулей управления стиральных машин.

Извлекаем панель

Нужно знать, что плата в машине фиксируется на пластинах, которые крепятся к корпусу.

Есть модели машинок, где эта деталь держится на винтах. Чтобы отремонтировать модуль управления стиральной машины своими руками, нужно его достать, что очень просто сделать. Достаточно убрать переднюю крышку или панель.

Устраняем поломки

Самостоятельно можно решить небольшие поломки, например:

Сбой датчиков по причине засора в ручке регулировки. Ремонт заключается в разборе регулятора и чистке ее.
Нагар на фильтре тоже можно очистить самостоятельно.
Остатки мыла выводят из строя замок люка. Решается проблема чисткой.
Машина отказывается запускаться. Для ремонта нужно разобрать технику и подтянуть шкив, чтобы подтянулись ремни передачи.
Модуль управления может заблокировать работу машины из-за отсутствия заземления.
Можно поменять конденсатор. В основном эта деталь устанавливается на блок с фильтрами и ремонту не подлежат. Если он сгорел, то подлежит замене. Заменить его не трудно. Если есть навык работы с паяльной лампой. Припаивается конденсатор только к положительному электроду.
Резисторы часто перегорают и требуют замены. Без тестера не обойтись. Платы первого порядка имеют сопротивление в 0 Ом с перегрузкой в 2 А, а у второго диапазон перегрузки не должен превышать от 3 до 5 А. При несовпадении показателей, резисторы перепаиваются.

Для решения остальных проблем с блоком управления потребуется помощь специалиста или специальные навыки.

Когда бытовая техника на гарантии, то, конечно же, не нужно мучиться с вопросом как отремонтировать модуль управления стиральной машины, а сразу обращаться в сервисный центр.

К ремонту своими руками можно переходить после его истечения. Бывают случаи, когда борьба с неисправностями не дает результата, тогда возможно имеет смысл полностью заменить модуль.

ТОП магазинов стиральных машин и бытовой техники:

mvideo.ru/- магазин бытовой техники, большой каталог стиральных машинholodilnik.ru – Недорогой магазин бытовой техники.
techport.ru – выгодный современный интернет магазин бытовой техники
citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
ru.aliexpress.com- запчасти для стиральных машин

Назначение электронного блока стиральной машины

Электронный блок имеет две отдельные платы управления. Одна состоит из запрограммированного на все режимы стирки процессора, схемы электропитания, силовых симисторов, мощных транзисторов, реле, схемы управления работой электродвигателя, схемы управления клапанами и уровнем набора воды, следит за температурой тэнов.

Плата управления и контроля стиральной машины

Другая плата содержит элементы индикации, кнопочный или сенсорный выбор режима стирки. Этот модуль управления содержит также разъемы к которым подключены устройства уровня воды, термодатчики, сливной насос, замок люка.

Как поступить, если стиралка Indesit на гарантии?

Если стиральная машинка Индезит выдает ошибку, указывающую на поломку платы управления, можно попытаться перезагрузить технику. Возможно, просто случился сбой в работе из-за перепада напряжения.

Для этого поступают следующим образом:

поворачивают ручку программатора в нейтральное положение;
нажимают и удерживают кнопку «Старт/Пауза» в течение 5 секунд;
оставляют машинку выключенной на 15 минут;
пытаются снова запустить ее в работу.

Если никаких изменений не произошло, необходимо обращаться в сервисный центр, занимающийся гарантийным обслуживанием приобретенной бытовой техники. С собой необходимо взять гарантийный талон, подтверждающий право на бесплатное обслуживание. В сервисе должны выполнить экспертизу, определить причину поломки и устранить ее.

Если с момента покупки прошло не более 15 дней, то покупатель вправе требовать вернуть деньги или заменить машинку на аналогичную. Однако если техника была приобретена через Интернет, это срок сокращается до одной недели.

Гарантийный срок работы стиральной машины Индезит составляет 1 год. Чтобы иметь возможность получать сервисное обслуживание, перед покупкой нужно убедиться, что в талоне проставлены все печати.

Иногда происходит так, что в городе нет официального сервисного центра. В этом случае со сломанной машинкой нужно отправиться в магазин. Продавец обязан забрать технику на экспертизу. Взамен покупателю выдается акт приемки с печатями, с датой и подписью ответственного лица.

Если магазин отказывается принять товар, то необходимо обращаться в суд.

Как поменять конденсатор?

Конденсатор модуля у стиральной машины играет роль стабилизатора. Довольно часто он устанавливается на блок вместе с фильтрами. Проходные модификации у современных моделей встречаются часто. Также стоит отметить, что конденсаторы плат не подлежат ремонту. При перегорании указанного элемента его можно просто поменять. Для этого понадобится аналогичный элемент, а также паяльная лампа. Довольно часто конденсаторы у стиральных машин устанавливают с несколькими фильтрами. В результате вероятность повторного перегорания сильно уменьшается. Припаивать конденсатор на блок необходимо только к положительному электроду. Для проверки сопротивления переменной цепи применяется тестер.

В каких случаях электронная плата требует замены?

Как правило, данный элемент выходит из строя по причине короткого замыкания, сгоревшего конденсатора, резисторов, триггеров, в случае замыкания в тиристорном блоке. О наличии проблем говорят следующие признаки, которые нужно учесть при диагностике:

Проблемы с отжимом белья в процессе стирки.
Индикаторы на панели мигают или светятся постоянно, не отключаются при нажатии на кнопки управления.
Слишком длинный цикл стирки, остановки устройства в процессе.
Шум подшипников или барабана.
Слив воды происходит сразу после того, как машинка наберет ее.
Проблемы с запуском выбранной программы стирки.
Недостаточный или отсутствующий нагрев воды.
Проблемы с вращением барабана.

Причины и профилактика неполадок

К некорректной работе платы управления могут приводить различные причины. Самые распространенные из них:

производственный брак;
намокание модуля управления — особенно опасно, если при этом он будет находиться под напряжением;
скачки электричества в сети;
обрыв проводки;
нарушения правил эксплуатации прибора.

Чтобы в будущем обезопасить прибор от поломки, необходимо соблюдать несложные рекомендации:

Следить за влажностью воздуха в ванной комнате.
После стирки оставлять люк машинки открытым на несколько часов.
Позаботиться о стабильном напряжении в электросети, например, установить новое стационарное реле или приобрести дополнительное реле для индивидуальной защиты.
Следовать Руководству пользователя: не отключать машинку во время выполнения программ, не перезапускать режим стирки, пока он не закончен, если нужно остановить прибор, нажимают на кнопку «Пауза» и пр.
Удалять влагу из резинового уплотнителя с помощью сухой тряпки.
Аккуратно транспортировать прибор, не допускать до него маленьких детей и животных.

На повышенный уровень влажности в помещении указывает появление плесени. При ее обнаружении нужно немедленно предпринимать меры. В противном случае поломка стиральной машины не заставит себя ждать.

Причины выхода из строя модуля управления

В целом, командоаппарат в СМА более надёжен, чем электронный блок управления. Именно поэтому электромеханика благополучно «доживает» до наших дней. Но причины поломок обоих видов плат почти одни и те же.

Попадание воды на плату. Приводит к короткому замыканию и перегоранию радиодеталей в случае электронной платы или выходу из строя синхромотора либо выгоранию контактов для КСМА.
Перепады напряжения в сети. Выводят из строя электронные компоненты модуля управления. Программаторы более устойчивы к скачкам, в редких случаях может сгореть синхромотор. Проблемой, в основном, страдают стиральные машины, расположенные на объектах с некачественным электроснабжением: в домах частного сектора, на дачах, в подсобных помещениях.
Высокая влажность в помещении, где эксплуатируется стиральная машина. Способствует окислению контактов компонентов модулей обоих типов. Контакты, в дальнейшем, залипают, подгорают и / или происходит замыкание.
Механическое повреждение кулачков дисков в программаторе из-за механического износа или неаккуратного переключения режимов стирки (например, с усилием повернули ручку выбора программ против часовой стрелки). Пластик физически стирается или откалывается.

Причины выхода модуля из строя

Существует множество факторов, влияющих на долговечность модуля управления стиральной машины. Некоторые из них ведут к поломкам, которые легко исправить, для устранения других не обойтись без вызова специалиста.

Заводской брак

Достаточно редкая проблема, особенно у именитых производителей. Брак может выражаться в чем угодно, в плохой пайке деталей, пробитой дорожке на плате, некачественных радиодеталях. В подавляющем большинстве случаев брак «всплывает» в самые первые недели эксплуатации. Решение проблемы – вернуть устройство по гарантии.

Несоответствие параметров питающего напряжения

Скачки напряжения в сети достаточно частое явление. Сильный всплеск может повлечь за собой выход из строя любого электронного прибора, в том числе и платы модуля управления. Чаще всего сервисные мастерские не считают данный случай гарантийным, потому проще заранее обезопасить себя от подобной неприятности, подключая машину через стабилизатор напряжения.

Отказ одного или нескольких датчиков

Собственно, эта неисправность не относится к плате управления стиральной машиной. Для исправления данной проблемы достаточно выявить сбойный датчик и заменить его.

Замыкание, вызванное попаданием воды в модуль

Работа стиральной машины невозможна без воды, а вода не лучший спутник электричества. Попадание даже небольшого количества влаги на плату может стать причиной выхода ее из строя. Большинство производителей стараются обезопасить покупателя от подобной неприятности, блоки герметично закрывают, устанавливают защиту от случайного замыкания. Но от этого никто не застрахован. Вода может попасть в модуль после ремонта или в процессе транспортировки машины.

Помимо вышеперечисленного, причиной некачественной работы модуля может стать нагар, образовавшийся на соединительных контактах или их загрязнение. Также немало неприятностей могут доставить грызуны, у которых хватило сообразительности проникнуть внутрь устройства. В любом случае начинать проверку стоит с того, что осмотреть плату модуля управления, очистить ее от грязи, промыть контакты, убедиться в сохранности проводки.

Проверка модуля управления

Даже самая дорогая и качественная стиральная машина может сломаться. Любой агрегат может выйти из строя, в том числе и блок управления. Если машина перестала нормально работать, первым делом нужно определить причину, понять, какой именно блок вышел из строя.

Выход из строя платы модуля управления может сопровождаться самыми различными симптомами.

В процессе выполнения программы индикаторы машины зависают. Панель управления не реагирует на действия пользователя. На дисплее не отображается никаких сообщений об ошибке.
Лампочки панели управления хаотично мигают. Не представляется возможным включить ни одну программу.
Удается выбрать и запустить программу стирки, но устройство не набирает воду или набирает и одновременно сливает ее. При этом на действия пользователя реакции также не наблюдается, помогает только «перезагрузка».
Запустив программу стирки, машина не переключает режимы работы и в случае отсутствия реакции пользователя может стирать часами, не пытаясь слить воду.
Сразу после включения устройство самопроизвольно отключается.
Индикация сообщает о нормальном процессе стирки, создается видимость переключения режимов, но ничего не происходит, машина не набирает воду, не работает двигатель.
Самопроизвольное изменение скорости и направления вращения двигателя. Характер его работы изменяется вне зависимости от программы, частный случай – двигатель вращается без остановок и в одну сторону.

Еще одним свидетельством в пользу неисправности платы управления стиральной машины является несоответствие температуры воды параметрам выбранной программы. Тэн либо слишком перегревает ее, либо попросту не включается.

Автоматическое тестирование машины

Большинство автоматических стиральных машин производства известных производителей имеют функцию проверки работоспособности – автотест. Эта процедура позволяет получить точные данные о системе и, исходя из полученного результата, принимать решение о необходимости ремонта.

Процедура запуска программы автоматического тестирования зависит от конкретной модели. Стоит внимательно изучить инструкцию, там обязательно будет указана последовательность действий. Для примера, автотест стиральной машины Ardo запускается следующим образом:

стрелка программатора поворачивается и устанавливается вертикально вниз,
выставляется нулевая температура,
зажимаются все кнопки панели управления.

Важно не забывать о том, что во время тестирования в барабане должно быть пусто, до начала теста надо убрать белье, при необходимости вычерпать и вымокать тряпкой воду. Результатом работы программы автоматического тестирования будет код ошибки, который однозначно укажет на причину поломки

Правда, в случае неисправности платы модуля управления автотест далеко не всегда сможет корректно отработать, что также можно считать косвенным подтверждением выхода платы из строя

Результатом работы программы автоматического тестирования будет код ошибки, который однозначно укажет на причину поломки. Правда, в случае неисправности платы модуля управления автотест далеко не всегда сможет корректно отработать, что также можно считать косвенным подтверждением выхода платы из строя.
