Пошаговая инструкция по ремонту электрического чайника своими руками

Электрочайник не отключается автоматически

Данная неисправность выражается в том, что поле вскипания воды не происходит автоматического отключения электрочайника. Такое может произойти, если крышка чайника не закрыта или закрыта неплотно. Но если прибор не отключается при нормально закрытой крышке, то причин несрабатывания системы автоотключения может быть две:

• накипь или какой-то посторонний предмет закрыл отверстие, по которому пар поступает к температурному датчику;
• вышла из строя система автоотключения, и её нужно проверить визуально, для чего придётся разобрать чайник.

Аппарат не включается

Пользователь может столкнуться с ситуацией, когда электрочайник перестал включаться. Распространённые причины такой неисправности следующие:

• неисправен шнур электропитания, чтобы убедиться в этом, необходимо прозвонить его тестером;
• окислились или прогорели контакты на подставке — эта неисправность определяется визуально;
• пришёл в негодность выключатель — для идентификации данной неисправности придётся разобрать чайник.

Перегорание ТЭНа

Одной из наиболее часто встречающихся неисправностей является выход из строя ТЭНа. Если этот элемент дискового типа, т.е. составляет с дном ёмкости одно целое, то заменить его нельзя из-за конструктивных особенностей. В этом случае придётся не решать вопрос, как починить чайник, а покупать новый электроприбор. Если же ТЭН установлен открыто над дном чайника, то его можно заменить. Впрочем, конструкции с открытым ТЭНом встречаются нечасто.

Медленный нагрев жидкости

Нередко после длительной эксплуатации электрочайника он начинает слишком медленно нагревать воду. Как правило, причиной является появление толстого слоя накипи на нагревательном элементе. В результате ТЭН больше разогревает эту накипь, чем воду. Такая ситуация неприятна ещё и тем, что ведёт к ускоренному прогоранию контактов, а также к выходу из строя ТЭНа электрочайника.

Устройство отключается преждевременно

Ещё одна типовая неисправность — автоматическое отключение аппарата, когда вода в нём ещё не закипела. Эта проблема также связана с чрезмерным накоплением накипи в ёмкости. При этом ТЭН в основном нагревает скопившуюся накипь, а не воду, и сам при этом сильно разогревается. В такой ситуации срабатывает защита от перегрева и электрочайник автоматически отключается, не успев вскипятить воду.

Протечка воды

Одна из довольно частых причин ремонта электрочайника, особенно бюджетных моделей от малоизвестных производителей — постоянная протечка воды из отделяемой ёмкости. Причиной проблемы может быть некачественная сборка устройства, а также сильный износ уплотнителей (или же некачественный уплотнитель). В любом случае для выявления и устранения причины протечки придётся разобрать протекающий аппарат. Иногда протечка образуется из-за трещины в пластиковом или в стеклянном корпусе. В этом случае, если трещина небольшая, течь устраняют при помощи герметика.

Устройство электрочайника

Форма кувшина самая распространенная у электрочайников. У таких чайников дно меньшей окружности и большая высота. Боковая ручка данной конструкции защищает руку от попадания под струю пара при наливании кипятка.Для наглядности схематически приведем основные узлы электрического чайника в форме кувшина:

	1) паровыпускное отверстие
2) фильтр
3) индикатор уровня воды
4) выключатель защиты
5) колодка разъема питания на
6) база
7) наконечник провода
8) скрытый нагревательный элемент
9) выключатель
10) биметаллический диск чайнике
11) индикатор включения
12) коромысло выключателя

Как видно, электрический чайник располагается на специальной подставке (базе), через которую подается электроэнергия на нагревательный элемент. Также база позволяет быстро отсоединить прибор от источника электрического тока, и в ней есть место для хранения излишка шнура.

Более детально каждый элемент рассмотрен далее по тексту в разрезе принципа работы, ремонта и правил выбора электрочайника. Поэтому, чтобы не повторятся, выделим лишь основные моменты и подробно изучим материалы, из которых может быть изготовлена чаша.

Из базовых элементов, которые имеются практически во всех современных моделей электрических чайников, можно выделить:

• Систему автоматического выключения при закипании воды.
• Мерную шкалу, служащую ограничителем, выше которого не рекомендуется наливать воду в чайник.
• Фильтры, которые препятствуют попаданию накипи, образующейся со временем внутри чайника.

Чаша электрического чайника может изготавливаться из пластмассы, высокопрочного стекла, керамики или металла. Отметим достоинства и недостатки каждого материала:

Главными преимуществами пластика перед металлом или стеклом считается безопасность при случайном прикосновении к чайнику. Пластмассовый корпус исключает ожог и позволяет сохранять температуру воды дольше

Важно, чтобы пластик был качественным.
Сталь – прочный материал для корпуса чайника. К недостатку стальных чайников можно отнести то, что они могут нагреваться с внешней стороны

В моделях с двойными стенками такой проблемы уже нет.
Чайники из закаленного стекла красивые, и за ними не сложно ухаживать. Как и в случае с металлом, корпус стеклянного чайника сильно нагревается при кипячении воды. И хоть данный факт не столь критичен, выбор все равно остается за вами.
Керамические чайники также очень красивые. Вода в них нагревается медленнее, но при этом дольше остается горячей
Единственное, на что нужно обратить внимание — это вес изделия. Такие чайники довольно увесистые.

Нюансы разборки с учетом модели

Перед началом проведения ремонтных работ необходимо провести предварительный осмотр чайника на предмет работоспособности и исключить всевозможные банальные моменты, которые могут стать причиной неисправности (подключение к электросети, запуск кнопки включения, правильное положение, установка аппарата непосредственно на самой подставке). Если после предварительной проверки аппарат все же остается неисправным, тогда необходимо демонтировать все узлы и найти причину поломки. Как разобрать электрический чайник? Разбирать модели электрочайников, которые оснащены закрытым Тэном рекомендуется следующим образом:

1. Выполнить демонтаж крышки, которая расположена на дне аппарата. При этом нужно учитывать тот факт, что на старых моделях, крепежные элементы расположены в верхней части.
2. В более современных моделях, во время разборки, необходимо убрать верхнюю накладку, которая закреплена в двух пазах, расположенных у основания ручки.
3. Пазы следует аккуратно освободить, а затем открутить расположенные под ними болты. В некоторых моделях верхняя ручка демонтируется непосредственно вместе с крышкой.
4. Затем необходимо перевернуть чайник и в его нижней части снять крепежные элементы.
5. При помощи отвертки отщелкнуть специальные фиксирующие элементы, которые расположены по периметру днища чайника.

После демонтажа днища на предмет поломок, при помощи тестера, следует осмотреть нагревательный элемент чайника. В моделях, оснащенных дисковым Тэном, нагревательный элемент не вступает в контакт с водой. Поэтому на данном этапе, если ТЭН находится в неисправном состоянии, можно определить поломку при помощи его прозвона тестером. Как правило, нагревательный элемент в чайнике выходит из строя из-за появления обрывов спиралей в трубке.

Чтобы проверить термостат на наличие в нем неисправностей необходимо убрать шуруп, расположенный в нижней части рукоятки электрочайника. Затем ручку нужно аккуратно демонтировать и под кнопкой включения убрать саморез. Места соединения, к которым подключен термостат нужно прозвонить мультиметром. После прозвона, если неисправность не была обнаружена, нужно снять сам узел. Для этого сначала демонтируется сама накладка, а потом снимается деталь. Чтобы демонтировать накладку, на нее необходимо слегка надавить пальцами рук и отодвинуть вперед.

Чтобы правильно разобрать старую модель электрочайника необходимо открутить саморезы, расположенные на днище устройства и демонтировать его боковую часть, чтобы получить доступ к Тэну, а также термостату. В том случае, когда кнопка включения расположена в верхней части чайника, прибор необходимо разбирать полностью. Для проверки открытого Тэна необходимо изначально произвести демонтаж крышки.

Если ТЭН находится в работоспособном состоянии, и выявить его неисправность не удалось, тогда следует осмотреть подставку. Для этого ее нужно отключить от электросети, перевернуть и снять все болты. Затем нужно демонтировать нижнюю часть подставки и провести осмотр ее элементов.

Наиболее часто встречающиеся неисправности

Для электрочайников характерными являются следующие неисправности:

1. Выход из строя нагревательного элемента. Причиной дефекта является накипь, образовавшаяся на ТЭНе, в результате чего затрудняется передача тепла воде, а нагревается сама спираль. Более всего такой поломке подвержены нагревательные элементы спирального типа чем дисковые, которым для образования критического слоя накипи требуется больше времени. Причиной перегорания ТЭНа может служить и нарушение правил эксплуатации, например, если чайник включили в сеть, забыв налить в него воды.

2. Поломка кнопки включения электрочайника. Здесь возможны две причины — образование нагара и окислений на контактах кнопки либо обрыв тяги, соединяющей её с клеммами электропитания.

3. Протечка корпуса электроприбора. Эта неисправность больше характерна для чайников с пластиковым корпусом, а также оборудованных дисковым нагревательным элементом. В первом случае поломка может являться следствием деформации чайника от перегрева в месте крепления ТЭНа, а при дисковых нагревателях причиной бывает коррозия по шву соединения диска с корпусом электрочайника. Часто причиной такой поломки является пришедший в негодность уплотнитель или треснувшее стекло индикатора уровня воды.

4. Преждевременное отключение электроприбора. Эта неисправность является следствием накипи. Вода не успевает закипеть, а ТЭН уже перегрелся и термостат отключает устройство от сети.

5. Выход из строя терморегулятора. В конструкции электрочайников, имеющих терморегулятор, присутствуют дополнительные узлы и детали — термометр, термодатчики, блок памяти, электронная плата и панель управления. Чем больше деталей имеет устройство, тем ниже его надёжность и выше вероятность поломки любой из них. В чайниках с терморегуляторами чаще всего выходит из строя сам регулятор, в котором окисляются или обгорают контакты.

Поломки, позволяющие вернуть электрочайник в магазин

Вернуть неисправный электрический чайник в магазин можно в течение гарантийного срока, если за этот период проявились его существенные недостатки, а именно неисправности следующего характера:

• неустранимая поломка;
• периодически повторяющаяся поломка одного и того же узла;
• поломка, которая не может быть устранена без несоразмерных расходов, приближенных к стоимости самого чайника;
• неисправность, на устранение которой требуется длительное время, в результате чего прибором на протяжении года нельзя пользоваться более 30 дней.

Здесь могут существовать самые различные неисправности, но наиболее серьёзные из них это протечки не связанные с механическими повреждениями и прохудившейся прокладкой, а возникшие по причине деформации корпуса или нарушения в результате коррозийных процессов.

К существенным поломкам можно отнести и выход из строя ТЭНа, при условии, что чайник правильно эксплуатировался, и на нагревательном элементе не имеется накипи.

Электрочайники относятся к бытовым приборам, которые входят в перечень технически сложных товаров. Поэтому вернуть их назад в магазин, с возвратом уплаченных денег, можно лишь в случае их ненадлежащего качества. Обратившись в магазин с письменной претензией, нужно указать поломку, которая часто повторяется или требует затрат. сопоставимых со стоимостью электрочайника.

Продавец вправе предложить покупателю обратиться в сервисный центр, но если в течение 20 дней поломка не была устранена, магазин обязан вернуть деньги либо обменять девайс на новый. Продавец также имеет право назначить за свой счёт экспертизу товара, которая определит возникла ли поломка по вине пользователя или она является причиной заводского брака. В первом случае все затраты на экспертизу обязан возместить покупатель. В случае же дефекта по вине изготовителя, вы можете потребовать не только возврат денег, но и возмещение морального ущерба. Моральный ущерб можно востребовать лишь по решению суда.

Принцип работы и электрическая схема

Перед тем, как приступить к диагностике, ремонту бытового чайника, потребуется выяснить, из каких узлов он состоит, как работает. Несмотря на обилие предложений под разными марками, все электрические приборы данной категории имеют схожее устройство. В них входят следующие части:

• корпус;
• индикатор включения;
• нагревательный элемент;
• система управления (кнопка включения, термостат);
• подставка с сетевым шнуром и контактной группой.

Соединения во внутренней коммуникационной цепи осуществляются посредством накидных клемм, реже – пайкой. После установки заполненного водой чайника на подставку и нажатия клавиши происходит замыкание питающих цепей прибора. Это сопровождается световой индикацией, сигнализирующей, что все работает. Если на данном этапе нет контакта между подставкой и днищем прибора – неисправен выключатель, ничего не получится.

Далее установленный в нижней части нагревательный элемент (спиральный или дисковый) постепенно доводит воду в резервуаре до кипения. После закипания автоматика отключает питание нагревателя (лампочка гаснет с характерным щелчком). Если в чайнике недостаточно воды или его случайно включили пустым, также должна сработать система защиты, обесточив цепи питания.

Устройство узлов электрочайника

И старые модели со спиральными ТЭНами, и новые – с дискообразными, остаются схожими по принципу действия, наличию основных узлов. В них обязательно будут присутствовать нагревательный элемент, клавиша включения и блок защиты. Без них чайник не заработает.

Система защиты от перегрева

Данный узел необходим для обеспечения требований противопожарной безопасности. Если бы его не было, то при недостаточном уровне воды, включении пустого чайника непременно бы наступило возгорание. А так специальная контактная группа обесточит нагревательный элемент.

В качестве рабочего инструмента для нее используется специальная пластина из 2 металлов, реагирующая на нагрев. Нормальное положение – замкнуто, при перегреве биметалл деформируется, разрывает цепь питания, отключая ТЭН. Производителями бытовой техники применяется ряд типовых решений данного узла. И во всех используются биметаллические датчики, надежные и действенные.

Единственный недостаток тепловой защиты – необходимость ждать, пока остынет и примет первоначальное положение рабочая часть. После этого чайник опять готов к работе.

Система автоматического отключения при закипании воды

Еще один ответственный узел, без которого невозможна нормальная работа чайника. Процедура, к которой настолько привыкли, что не обращают внимания, – автоматическое выключение прибора после нагрева воды. Производители не случайно делают в инструкциях по эксплуатации акцент на наливании в колбу жидкости до четко обозначенного уровня (соответствует номинальной емкости). От этого зависит срабатывание автовыключателя под действием струи пара.

В основе защиты – еще одна биметаллическая группа, которая, нагреваясь, разрывает цепь питания ТЭНа чайника.

Индикация включения и подсветка

В каждой модели есть световой индикатор включения: без него сложно определить состояние прибора. Это лампочка, сблокированная с контактами «главной» кнопки. Подсветка не является обязательной функцией. Некоторые производители встраивают ее в качестве дополнительной опции. Работает она синхронно с включением (выключением) чайника.

Крышка для чайника (ремонт своими руками) : 4 комментария

Спасибо за идею. Я вырезал из тонкой крышки от пластиковой банки для продуктов , она гнется и греть не надо

Спасибо. Про такой вариант я как-то не подумал.

Спасибо! Сделал из фольги за 5 мин. — полностью устраивает!

У чайника Polaris PWK 1766CWr перестала открываться крышка. Кнопка нажимается, но защелка не открывается. Небольшой материал – отзыв о чайнике и как разобрать его крышку.

Забегая вперед скажу, что у попавшего ко мне экземпляра оказался скрытый производственный дефект. Поэтому при возврате по гарантии имеет смысл отдавать его с припиской, «прошу производить экспертизу в моем присутствии», чтобы нерадивая экспертиза не написала, что поломка по вашей вине (упал, раздавили кнопку и т.д.).

Polaris PWK 1766CWr

Заклинившую крышку открываем, просунув в щель рядом с носиком тонкое шило, спицу или стальную проволочку. Затем снизу вверх проводим над носиком, в месте нахождения защелки, отжимаем защелку. Можно попробовать использовать загнутую скрепку.

Начинаем разборку POLARIS PWK с удаления заглушки.

Разборка polaris

Она мягкая и если ковырять ее, например шилом, останется след, будут видны следы разбора. Откручиваем винт под заглушкой. Откручиваем два самореза под крышкой.

Отводим ручку. Снизу крышки жестянка. Ее просто подцепляем сбоку, лучше начать ближе к ручке. Фиксаторы, на которых она держится, разогнуться и она снимется.

Разборка крышки чайника

После этого высыпался сломанный элемент – рычаг передающий нажатие от кнопки к защелке.

Сломанный элемент чайника

Как писалось выше это производственный дефект. Если посмотреть на слом, с обеих сторон было видно, что пластик внутри был не цельный. Имелись пузырьки значительного размера. Можно было пробовать это клеить, но на чайнике для работы я просто вынул защелку из крышки и убрал пружину в месте крепления крышки к ручке, которая держит крышку открытой. В итоге пар крышку не поднимает, чайник закипает и выключается нормально. Чтобы жестянку надежно поставить на место или добраться до механизма защёлки крышку нужно разобрать полностью. Чтобы снять верхнюю жестянку отгибаются ее фиксаторы изнутри и она выдавливается аналогично нижней. Крышка состоит из 2х пластиковых частей. Сначала освобождаются 2 внешние защёлки у основания ручки. Затем внутренние, по периметру крышки. Пластик внутри мягкий, боязни обломать их небыло. Затем одеваются нижняя и верхняя жестянки, половины крышки защелкиваются, защелкиваются фиксаторы возле ручки.

Polaris сборка крышки

Обещанный отзыв на чайник PWK 1766CWr До этой неприятности исправно работал, нареканий нет. Плюсы: Понравилась сборка. Все хорошо фиксируется, не болтается. Наличие режима постоянного подогрева. Провода в местах изгибов, рядом с соединениями защищены дополнительной толстой изоляцией, а не просто тонкой усадочной трубкой. Минусы: Крышка перестала открываться. Как у большинства чайников уровень воды – вставлен в корпус на двух силиконовых прокладках. Рано или поздно чайники с уровнями начинают протекать. Подогрев — видел сгоревший чайник и часть комнаты вместе с ним, который был оставлен на подогреве.

Электрический чайник стал незаменимым атрибутом любой кухни и является лидером продаж в сравнении с другой бытовой техникой. Данный прибор широко используется как дома, на кухне, так и в условиях офиса. Но к сожалению, как и любой электрический прибор, чайник через некоторое время эксплуатации выходит из строя. Поскольку цена на этот нагреватель воды не слишком высока, то проще купить новый, чем заниматься ремонтом. Но если вы считаете себя домашним мастером, или аппарат для кипячения воды дорог вам как память, можно попытаться произвести ремонт электрочайника своими руками.

Разборка электрического чайника

Перед тем как приступить к процедуре разборки электрочайника нам необходимо проверить самые очевидные вещи:

1. Выключена ли вилка из розетки, и включены ли кнопки на электрочайнике;
2. Не дергается разъем, который отвечает за питание чайника электроэнергией. Если дрыгается из стороны в сторону, возможно, причина неисправности именно в этом;
3. Правильно ли расположен чайник, стоит ли он на соответствующей базе или съехал с нее. Это возможно, но в редких случаях, да и случается это лишь со старыми моделями бесшнуровых чайников.

Правила и порядок разборки электрического чайника

Мы провели с вами проверку самых очевидных вещей, и нам стало понятно, что неработоспособное состояние чайника ими не вызвано. По этой причине мы должны приступить к его разборке, и дальнейшему выявлению причин, которые повлекли его неработоспособность.

Снимаем крышку основания чайника;
Далее, отворачиваем все винты, которые относятся к крепежным элементам и находятся на основании ручки чайника, а также в ее верхней части;
Осторожно отделяем ручку от чайного кувшина, так если от чайника;
После этого нам необходимо избавиться от пластмассового коромысла, которое является немаловажной составляющей как современных, так и старых моделей электрических чайников;
Снимаем все пластмассовые детали, в основном избавляемся от мешающих деталей – это различные составляющие чайника, которые крепятся к тем или другим его элементам;
Поднимаем выключатель чайника;
После этого нам надо внимательно изучить состояние биметаллической пластины, проверив ее на наличие видимых дефектов. Если таковые отсутствуют, значит, причина, повлекшая к неработоспособности чайника кроется в другом.

Принцип работы и устройство узлов

Бытовая техника с простой конструкцией – так характеризуются электрические чайники. Несмотря на огромное количество моделей разных производителей, приборы функционируют по идентичному принципу, а схема чайника для всех агрегатов лишь незначительно отличается. Устройство аппаратов:

• Корпус-резервуар для воды. В редких экземплярах колба выполнена в виде отдельной чаши.
• Нагревательный элемент открытого или закрытого типа. ТЭНы бывают спиральные и дисковые.
• Подставка с разъемом соединения бытового прибора и шнуром для подключения к сети.
• Колодки разъема питания в днище бокового или центрального расположения.
• Термостат, отвечающий за отключение электроприбора при закипании воды, установлен под кнопкой.

Немного отличается устройство электрического чайника с терморегулятором – больше контактных групп. При помощи регуляторов температуры можно греть воду до желаемого режима и поддерживать ее горячей, чтобы повторно не кипятить жидкость. Принцип работы чайников с электропитанием: при включении в сеть и нажатии на кнопку нагревается ТЭН, греет воду в резервуаре до закипания. В корпусе образуется пар, который по каналу с паропропускающим отверстием поступает на биметаллическую пластинку термостата. Под влиянием пара металл расширяется, воздействует на рычаг, размыкает контактную группу, отключая электроприбор.

Как разобрать корпус электрочайника с закрытым ТЭном

Независимо от модели, устройство электрочайников практически одинаковое, поэтому разборка всегда начинается со снятия крышки. Чтобы ее снять, нужно найти два самореза, они могут располагаться по-разному:

• в более старых моделях, саморезы находятся вверху. То есть сразу после поднятия крышки к ним будет открываться доступ;
• в современных приборах, нужно сначала снять верхнюю часть крышки. Она закреплена двумя пазами, которые входят в основание ручки. Их нужно просто немного раздвинуть. Затем откроется доступ к саморезам, которые нужно открутить.

В некоторых моделях верхняя крышка может сниматься вместе с ручкой. Поэтому прежде чем приступить к ее снятию, нужно изучить конструкции и при снятии не прилагать усилий.

Снимаем крышку чайника

Затем переходим к нижней части корпуса. Электрочайник нужно перевернуть и найти три самореза, в некоторых моделях их может быть больше, но они находятся на виду, поэтому с этим сложностей не должно возникнуть.

Раскручиваем электрочайник

Однако, чтобы отсоединить дно, потребуется немного терпения и усилий, так как по периметру имеются зубья, которые входят в отверстие корпуса. Их требуется аккуратно отщелкнуть. Это делать необходимо поэтапно, чтобы не сломать их и не повредить корпус. Чаще всего они отщелкиваются быстро при незначительном нажатии отвертки. Но если устройство было долго в эксплуатации, процедура может немного затянуться, поскольку корпус может просто прилипнуть к основанию.

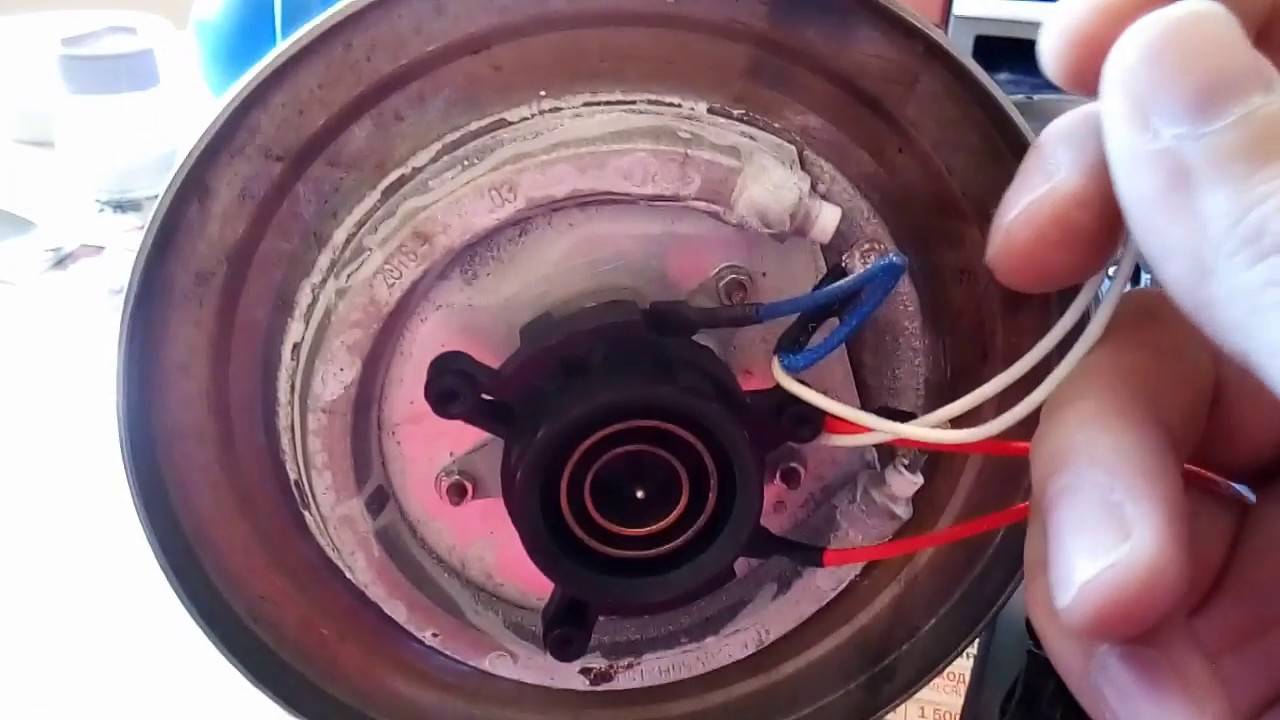

После снятия основания перед вами появится нагревательный элемент, если это дисковый чайник, в котором не происходит непосредственного контакта ТЭНа и воды. Если причиной поломки, вероятнее всего, служит ТЭН, то его уже на этом этапе разборки можно прозвонить. Делается это специальным устройством. При его помощи вы можете узнать, есть ли обрыв спирали внутри нагревательной трубки, или что-то произошло с контактами. Если во время проверки тестер показывает значение, равное бесконечности, значит, необходима замена ТЭНа. Если значение примерно от 50 и до 200 Ом, с нагревательным элементом все в порядке.

Проверяем ТЭН на работоспособность

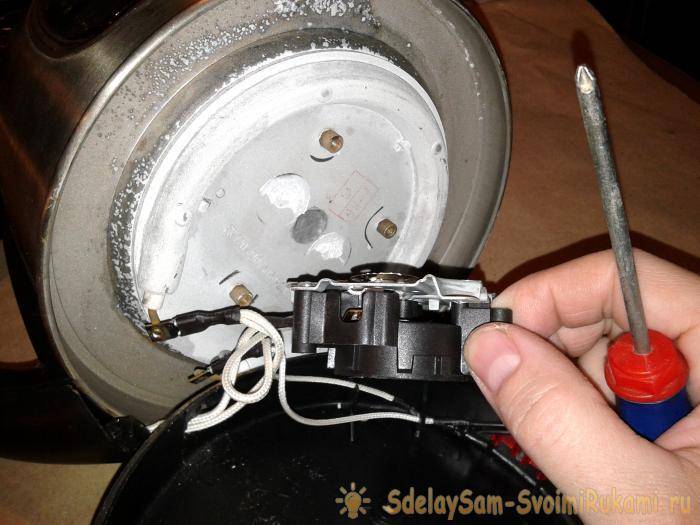

Проверяем термостат или терморегулятор. Для этого откручивается шуруп, который находится в нижней части ручки. Затем аккуратно снимаем ее. Некоторые современные модели электрочайников могут иметь единую конструкцию ручки и верхней крышки, поэтому нужно аккуратно делать все манипуляции.

Снимаем ручку электрочайника

Затем внутри ручки находим саморез. Он располагается непосредственно под кнопкой включения или выключения чайника. Его нужно открутить, а затем снять. Для этого потребуется крестообразная отвертка. После его снятия нужно прозвонить термостат – все места соединения. Чтобы разобрать сам термостат, потребуется снять накладку выключателя, они снимаются легко. Затем проверяем этот элемент. Если есть такой элемент, его лучше заменить. Если нет, разбираем дальше. Накладка снимается нажатием и выдвижением ее вперед. После чего можно зачистить все контакты.

Диагностика неисправностей

Для определения причины неисправности техники желательно иметь представление об устройстве электрочайника и некоторые навыки работы с электроизмерительными приборами. В частности, для диагностики может понадобиться разборка чайника и исследование отдельных его элементов. Рассмотрим оптимальный порядок действий при выполнении этих операций.

Разборка электрочайника

Перед тем как разобрать чайник, рекомендуется ознакомиться с инструкцией по его эксплуатации. Некоторые производители дают в ней описания порядка разборки аппарата — это значительно ускоряет и облегчает процесс разборки. Но чаще всего такого описания нет. Особенности разборки разных моделей, тем более от различных производителей, могут существенно отличаться, однако существуют общие рекомендации для данного процесса. Перечислим их.

1. Чтобы разобрать устройство, необходимо отвинтить крепёжные винты, прежде всего на дне чайника с внешней стороны. Иногда они прикрыты пластиковыми заглушками. В этом случае придётся поддеть заглушки и вынуть их при помощи какого-либо заострённого предмета.
2. Чаще всего используются винты под крестовидную отвёртку, но иногда производители применяют винты под специальную двузубую отвёртку. Если такой отвёртки нет под рукой, можно попробовать вывернуть винт тонким пинцетом или боковыми кусачками.
3. Нередко детали электрочайника фиксируются не только винтами, но и защёлками. Освобождаться от такого крепежа удобно при помощи тонкой плоской отвёртки. Отметим, что в некоторых моделях внешние элементы крепятся исключительно на защёлках.

Прозвон элементов

С помощью данной процедуры определяется, является ли причиной поломки чайника разрыв электроцепи, или же нужно искать другую причину. В качестве рабочего инструмента используют тестер (мультиметр), работающий в режиме вольтметра. Тестером прозваниваются шнур питания, контактные группы и прочие доступные для исследования элементы. Если выяснится, что электроцепь нарушена, придётся разобрать чайник своими руками и продолжить прозвание внутренних элементов (колодки с клеммами, ТЭНа, контактов кнопки включения), а затем либо восстановить целостность цепи, либо очистить места соединения элементов от окисла.

Проверка термопота

Термопотом называют устройство с терморегулятором, схожее с электрочайником, но способное нагревать воду до определённой температуры (вплоть до температуры кипения) и поддерживать эту температуру столько, сколько необходимо. Ещё одной особенностью термопота является то, что слив воды из ёмкости осуществляется при помощи встроенной помпы, которая может быть как механической, так и электрической. Конструкция термопота сложнее, чем у электрочайника, но проверка данного устройства осуществляется по тем же принципам. К числу проверяемых элементов добавляется терморегулятор. Проверку начинают с прозванивания контактов, расположенных на основании (подставке), при этом один щуп тестера подключают к штырю вилки шнура питания, а другим поочерёдно касаются контактов. Далее прозванивают остальные доступные для проверки элементы.

Принцип работы электрочайников, устройство и электросхема

Электрочайник является бытовой техникой с довольно простой, по типу устройства и функционирования, конструкцией. Сегодня на рынке можно встретить множество самых разнообразных моделей электрочайников, однако следует отметить, что все они функционируют и выполняют свою работу по одному и тому же принципу. Как правило, у разных моделей электрочайников, в зависимости от наличия разнообразных дополнительных функций, схемы могут несущественно отличаться друг от друга.

Электрочайник состоит из нескольких разных частей. Устройство таких аппаратов, как правило, состоит из:

1. Специального корпуса, который играет роль резервуара для нагреваемой воды. Стоит отметить, что у некоторых моделей резервуаром для жидкости является не корпус, а специальная колба съемного типа.
2. Нагревательного элемента. В электрочайниках такие элементы бывают открытыми либо наоборот – закрытыми. Кроме того, используемые в чайниках Тэны могут быть дисковыми либо спиральными.
3. Специальной подставки, которая оснащается разъемом, позволяющим подключать чайник к питанию электросети.
4. Термостата, который отключает от питания устройство в момент закипания воды (расположен непосредственно под кнопкой включения прибора).
5. Специальной колодки, которая представляет собой разъем для питания устройства (располагается на днище устройства в боковой либо центральной части).

В моделях электрочайников, которые оснащаются специальным терморегулятором, присутствует больше контактных групп. Такую особенность необходимо учитывать во время проведения их самостоятельного ремонта. Терморегуляторы позволяют во время использования электрочайника подогревать воду в разных режимах, а также поддерживать ее продолжительное время горячей.

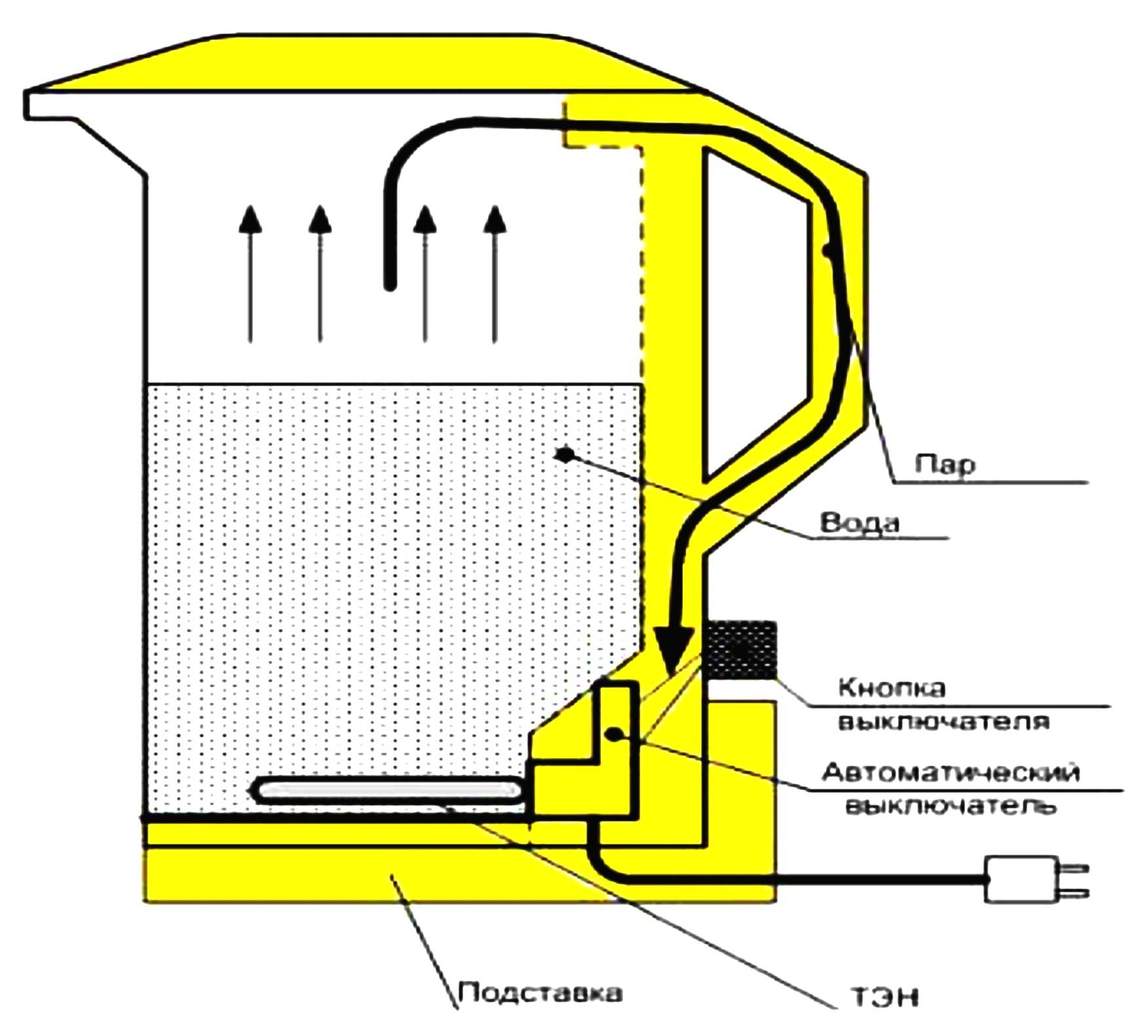

Принцип работы электрочайников, которые работают от электрической сети, достаточно прост. Во время подключения к электрической сети такого аппарата и нажатия на кнопку включения, ТЭН начинает нагреваться. Благодаря этому вода, находящаяся в резервуаре чайника закипает либо подогревается до установленной пользователем температуры (в моделях с установленным терморегулятором).

Во время нагревания воды, при ее закипании, в корпусе чайника начинает образовываться большое количество пара, который по специальному каналу, оснащенному паропропускающим отверстием, начинает подаваться на специальную биметаллическую пластину термостата. Благодаря воздействию пара металл начинает постепенно расширяться и воздействовать на рычаг, размыкая тем самым контактные группы и отключая технику.

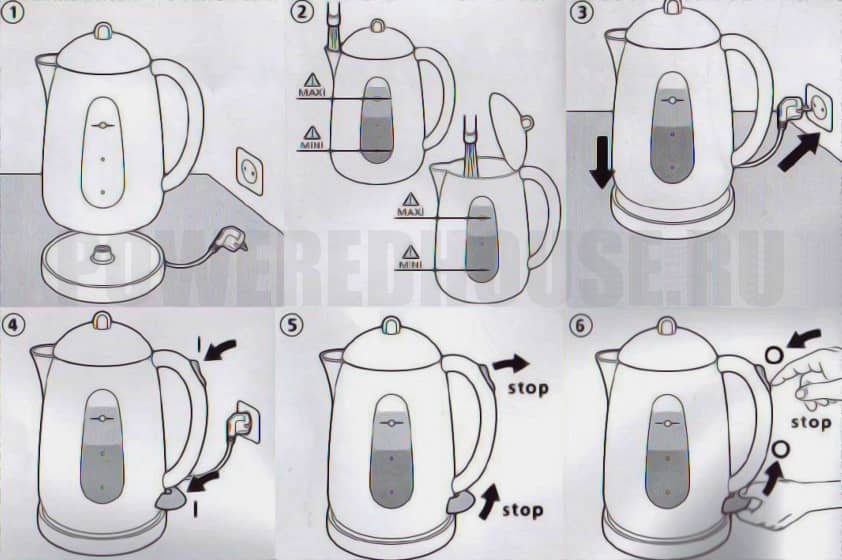

Эксплуатация электрочайника — правила и техника безопасности

1. Перед возобновлением эксплуатации наполните чайник и поставьте его на бумажные полотенца примерно на 15 минут, чтобы убедиться в отсутствии протечек. Затем вставьте вилку в розетку, защищенную УЗО. Включите прибор, и если УЗО сработает, проверьте чайник у специалиста.
2. Когда чайник кипит, не подносите руки к паровыпускному отверстию и носику.
3. Перед включением убедитесь, что уровень воды находится между минимальным и максимальным уровнями.
4. Убедитесь, что шнур подключен правильно, и не вынимайте его во время работы чайника.
5. Если прибор имеет заземление, следует обязательно проверить его надежность тестером. У описанных здесь моделей заземление проверялось, когда один щуп тестера касался земляного контакта вилки, а второй — нагревательного элемента внутри чайника (или дна при скрытом элементе). При проведении данной проверки поставьте чайник на базу.
6. Убедитесь в правильности подсоединения вилки и соответствии номинала предохранителя.
7. Регулярно проверяйте состояние шнура.
8. Держите чайник и шнур вне досягаемости детей.
9. Не допускайте попадания шнура на конфорки или на мокрую поверхность, например, кухонного стола.
10. Не погружайте чайник или базу в воду. Обеспечьте сухость всех электрических контактов.
11. Не пользуйтесь протекающим чайником.
12. При сборке прибора обеспечьте возврат всех деталей и проводов в исходное положение.
13. Перед техобслуживанием чайника обязательно вынимайте вилку из розетки.
14. Всегда ставьте бесшнуровой чайник на базу, прежде чем его включать. Не снимайте чайник с базы, пока он не выключился.
15. Перед тем как наливать воду в чайник, убедитесь, что вилка вынута из розетки, а также отсоедините шнур от чайника.
16. Бесшнуровой чайник перед заполнением водой снимите с базы. Минимальное количество воды обязательно должно покрывать нагревательный элемент — проверьте это.
17. В чайник с дисковым нагревательным элементом налейте хотя бы чашку. Недолив может заставить сработать выключатель защиты, а также повредить нагревательный элемент. Если перелить воды в чайник, то он может выключиться раньше времени, а кипящая вода может выплескиваться из носика.
18. Проверьте, плотно ли закрыта крышка, иначе автоматический выключатель может правильно не сработать. При использовании чайника со шнуром подождите, пока вода не перестанет бурлить, а затем выньте вилку из розетки.
19.  Перед эксплуатацией нового чайника наполните его водой и вскипятите ее. Промойте чайник не менее двух раз перед использованием. То же относится к любому чайнику, не использовавшемуся относительно давно.
20. Уход за чайником. Перед чисткой убедитесь, что чайник отключен от электропитания. Если чайник холодный, можно протереть наружные поверхности влажной тканью, но не используйте абразивные моющие средства.
21. Фильтры должны легко сниматься для осмотра и чистки. Если фильтр начал забиваться частичками накипи, промойте его под струей воды с помощью нейлоновой кисти. Большие отложения отмочите в средстве против накипи или обычном уксусе в течение ночи. Перед использованием хорошо промойте водой.
