Инструкции по ремонту барабана стиральной машины Индезит своими руками

Пошаговая инструкция по замене подшипника

– Снимаем заднюю стенку стиральной машины Индезит. Для этого достаточно открутить несколько крепёжных винтов. Открывается вид на заднюю часть бака с установленным на ней шкивом.

Шкив соединен с приводом двигателя стиральной машины с помощью резинового ремня. Его снимаем. Далее необходимо отсоединить от клемм, расположенных на баке, провода питания и заземления нагревателя и датчика температуры.

Потом отключаем аналогичные провода на двигателе. Всё – проводка отделена от бака. Снимаем мотор, открутив два болта, и разделяем его с баком.

Следующее действие – нужно отсоединить патрубок сливного шланга. Кладём машину на бок и при помощи плоскогубцев ослабляем хомут и снимаем сливной патрубок. После этого находим на дне корпуса стиральной машины две гайки и откручиваем их. Это крепления амортизаторов.

Сдвигаем высвобожденные их стойки ближе к центру. Проверяем визуально чтобы нижняя часть бака не была больше ни с чем соединена.

– Теперь снимаем резиновую манжету люка стиральной машины. Надо вытащить пружину, удерживающую её на корпусе и снять манжету.

– Дальше снимается верхняя крышка машины. Сзади откручиваются винты и крышка вытягивается на себя

Важно не переусердствовать чтобы не отломить пластиковые стопоры. Вынимать бак из недр стиральной машины будем как раз через верх

Раскручиваем крепления и снимаем балансировочный бетонный груз, расположенный прямо под крышкой.

Следующий этап извлечение кюветы для порошка. Просто вытягивается до упора, немного приподнимается и вытаскивается с небольшим усилием. Выкручиваем винты, крепящие переднюю панель, и снимаем её. Далее снимаем дозатор предварительно отсоединив от него резиновый патрубок подачи воды и провода.

В случае необходимости снимается датчик уровня воды и все компоненты способные помешать беспрепятственному извлечению бака с барабаном. Верхняя часть свободна. И вот теперь взявшись за пружины, на которых подвешен бак, аккуратно вынимаем его из стиральной машины. После извлечения нужно удалить с бака все что может мешать дальнейшим действиям – передний балансир-утяжелитель, трубки и патрубки.

– При внимательном осмотре легко обнаружить шов в том месте где бак был спаян из двух половинок. Вот по этому самому месту он и будет распиливаться.

Однако, прежде чем приступить к разделению стоит маркером сделать отметки для последующего точного восстановления. А пилить собственно будем обычной ножовкой по металлу. Выбор наиболее удобного полотна – личное дело каждого.

Аккуратно и как можно ровнее разделяем бак на две половины. Одну пластиковую часть до определённого момента убираем в сторону, а с той в которой закреплен барабан будем работать дальше.

– Ну а дальше, нужно открутить болт на шкиве. Для этого используется специальная бита в виде звёздочки.

Откручивается трудно, постарайтесь не сорвать. После снятия болта снимается сам шкив. Снимается руками, аккуратно покачивая. Под ним уже виден подшипник. Точнее один из двух – внешний. А саму проблему в подавляющем большинстве случаев вызывает подшипник, расположенный на внутреннем соединении барабана и бака.

Как бы то ни было, лучше заменить весь комплект

На следующем этапе вкручиваем болт соответствующей резьбы до стыковки с валом и осторожно молотком выбиваем барабан. После этого снимаем или же выпрессовываем (как пойдет) сами подшипники

Наступает важный момент.

Осматриваем ось барабана на повреждения. В некоторых случаях может потребоваться замена всей крестовины. Если же всё в норме – производим замену подшипников и сальника. Довольно важный нюанс при установке новых – нужно использовать специальную смазку именно для подшипников.

Что делать

Установив причину, которой может быть неисправность амортизаторов или подшипников, приступайте к починке, чтобы поставить болтающийся барабан на свое место.

Подготовьте инструменты и освободите рабочее пространство, чтобы удобно доставать до задней стенки устройства. Отсоедините машинку от сети и прочих коммуникаций, отодвиньте ее так, чтобы можно было зайти с любой стороны. Слейте воду из фильтра под нижней панелью.

Какой инструмент понадобится

Если слетел барабан в стиральной машине, для его ремонта вам понадобится несколько инструментов.

Для замены амортизаторов и пружин нужны шило, ключи, ремонтный парный комплект и отвертки.

Если нужно поменять подшипники, то дополнительно запаситесь медным молоточком, плоскогубцами, набором ключей и головок, силиконовым герметиком и пилой-ножовкой. Если бак машинки не разбирается, то смазкой и ремкомплектом подшипников и сальников. Детали должны быть оригинальными, неподходящие быстро износятся и позволят барабану расшататься еще раз.

Как заменить подшипник

Для замены нужно осуществить разборку корпуса. Производители предлагают сделать это несколькими способами:

  • демонтажем верхней крышки (Zanussi);
  • через переднюю панель (Самсунг, Бош, Сименс, Indesit, LG).

Демонтируйте верхнюю крышку, открутив саморезы на задней панели, и снимите ее.

Удалите заднюю панель, открутив болты по периметру.

Демонтируйте переднюю панель. Для этого нужно удалить лоток для порошка, открутить винты на панели управления, а затем снять ее, разжав пластиковые защелки. Открутите болты и уберите панель.

Открутите дверцу и снимите хомут уплотнителя.

Отсоедините все провода и детали, которые крепятся к баку. Снимите ремень привода, ТЭН и двигатель.

Выкрутите винты амортизаторов и снимите бак с крючков.

Если бак разборный, достаточно отвинтить болты и снять 1 половину. Если нет, нужно произвести распиловку.

Снимите сальник, поддев отверткой, и выбейте подшипник из обоймы с помощью долота.

Установите новый подшипник, смазав его перед монтажом, в гнездо, а затем — сальник.

После этого работы по возвращению барабана на место производятся в обратном порядке.

Если производилась распиловка, бак нужно предварительно склеить герметиком и вставить по периметру болты в просверленные для этого отверстия.

Как заменить амортизатор

Замена амортизаторов — более легкая цель.

Вам также следует демонтировать верхнюю крышку и переднюю панель, а затем снять бак с крючков.

Так вы получите доступ к амортизаторам и сможете демонтировать их, установив новые, а затем вернуть бак и панели на свои места.

Способы устранения

Большинство пользователей начинают паниковать, как только слышат странные звуки при сливе воды стиральной машинки

Важно успокоиться и проверять возможные неполадки последовательно. Для начала следует дождаться окончания цикла стирки и вытащить белье из барабана

Самая распространенная причина появления посторонних звуков – попадание посторонних предметов в систему слива.

Очень мелкие элементы могут проникать внутрь стиральной машинки и приводить к поломкам. Для начала следует проверить небольшой отсек, в который обычно направляется весь мусор. Возможно, после его очистки звук прекратится. Обычно резервуар расположен снизу, в углу стиральной машинки. Осмотр следует производить так.

Пол под отсеком следует застелить, так как после открытия крышки выльется вода.
Открутить крышку против часовой стрелки.
Вытащить фильтр и промыть проточной водой. При необходимости можно использовать мягкие моющие средства.
Осмотреть отверстие в машинке на наличие мелкого мусора. Протереть тряпочкой.
Вставить фильтр обратно на место и закрутить

Важно не сорвать резьбу, поэтому действовать нужно аккуратно.
Запустить стиральную машинку без одежды. Проверить, сохранился ли шум.

Если техника куплена недавно, то в ней могли остаться транспортные болты. Иногда их забывают выкрутить, и в процессе выполнения программы стиральная машинка издает сильный шум

Стоит отметить, что в инструкциях к технике производители всегда пишут о важности выкручивания транспортных болтов. Устранить такое недоразумение очень просто

Выкидывать болты не стоит, они пригодятся в случае перевозки стиральной машинки на новое место.

Неправильная установка техники может быть незаметна сразу, но дать неожиданный результат спустя время. Небольшой перекос может стать причиной появления лишних вибраций. Возможно, сама система слива подключена неправильно. Следует проверить, ровно ли стоит стиральная машинка, и подкрутить ножки при необходимости. Дополнительно стоит осмотреть подключение коммуникаций.

Посторонние шумы могут возникать из-за непригодного состояния шланга или помпы. Для осмотра придется разбирать стиральную машинку. Многое зависит от модели техники. Обычно в инструкции есть информация о том, как добраться до нужных деталей. Варианты действий, которые позволят изучить состояние помпы, могут быть такими.

  1. Некоторые модели не имеют нижней крышки или ее легко снять. Тогда достаточно перевернуть стиральную машинку так, чтобы получить доступ ко дну. Снизу можно получить доступ к насосу.
  2. В бытовой технике производства Siemens, Bosch и AEG все слегка иначе. Доступ к нужным деталям можно получить с передней стороны стиральной машинки.
  3. Задняя часть скрывает насос в стиральных машинках от Electrolux и Zanussi.

Насос следует очистить при необходимости. Если что-то случилось с помпой, то ее придется заменить. Не всегда выполнить эти действия можно самостоятельно. Некомпетентный ремонт может привести к полной поломке сливного насоса. В некоторых случаях намного эффективнее пригласить мастера.

Сливной шланг и патрубки идут от насоса и могут также быть причиной непонятных шумов. Эти детали могут как засориться, так и сломаться. После разбора стиральной машинки и получения доступа к насосу следует снять хомут, с помощью которого и крепится шланг. Другую сторону трубки нужно отсоединить от канализации.

Шланг следует извлечь и промыть, так получится убрать мусор и налет от моющих средств. Для осуществления задуманного понадобится трос не более 10 мм в диаметре с ершом на конце. Инструмент не должен быть металлическим, иначе повредятся патрубки. Порядок действий такой.

  1. Вставить трос внутрь шланга.
  2. Протянуть его вперед-назад несколько раз.
  3. Промыть трубку под краном.
  4. Установить деталь на прежнее место.
  5. Полностью собрать стиральную машинку.
  6. Запустить тестовую стирку. Дополнительно можно использовать средство для очищения стиральных машинок.

Как разобрать (располовинить) барабан

В некоторых моделях стиральных агрегатов бак разбирается легко: требуется лишь снять болты, которые соединяют его две половины. Но почти у всех современных стиральных устройствах он является неразборным, его две части спаяны. Как же разобрать барабан такой стиральной машины? Проблема решается следующими действиями:

  1. Снять шкив. Рекомендуется учесть, что болт, удерживающий эту деталь, иногда закрепляют при помощи клея. Если выкрутка не будет успешной, то крепящий элемент можно обработать средством WD — 40 или сбить молотком. Нужно быть готовым к тому, что сделать это будет сложно.
  2. Разделить на две части при помощи ножовки (пилить следует по шву).
  3. Для удобства будущей сборки рекомендуется дрелью просверлить отверстия по периметру шва. В них впоследствии будут вставляться болты для скрепления половинок.
  4. Из разрезанного бака, после отсоединения крепления, легко вынуть барабан. Стают доступными также сальник и подшипники.
  5. Подшипниковый узел включает в себя два металлические элементы и прокладку из резины – сальник. Разборка барабана начинается из того подшипника, который лежит поближе к внешней части. Барабан укладывают вниз отверстием, металлическое кольцо выбивают долотом или молотком. Такая работа выполняется очень аккуратно и точно. В случае скольжения инструмента, удар произойдет по кольцу (внутреннему). Если последнее вылетит, то извлечь из гнезда остатки детали будет очень трудно.
  6. Второй подшипник вынимается таким же методом, а потом извлекается и сальник.

Работа по разбору стирального агрегата окончена (располовинить барабан вполне возможно). После замещения поврежденных деталей, а также устранения неполадок необходимо произвести установку барабана в обратной последовательности. Возможно, что на этом этапе понадобятся сделанные ранее фотографии конструкции устройства.

Пользуясь полученной информацией, а также рекомендациями и советами, можно самостоятельно отремонтировать стиральную машину, привести ее в рабочее состояние.

Барабан болтается

Симптомы: шум при отжиме, сопровождающийся глухими ударами.

В принципе, некоторый люфт барабана – явление совершенно нормальное, более того – необходимое. Но если вы стиралка начинает
ходить ходуном, стоит провести небольшую проверку. Откройте люк и руками покачайте барабан в разные стороны: если при этом
слышны скрежет, скрип и даже хруст, значит что-то сломалось. Можно также запустить отжим на разных скоростях: если на высоких
скоростях слышно, как барабан бьется о корпус машины, значит сломался амортизатор, пружина или подшипник. Для их ремонта мы
всё-таки советуем вызвать специалиста.

Возможные трудности при снятии бака и способы их устранения

Сваренный, неразборной бак — проблема, обнаружить которую можно только после того как стиральная машина разобрана по частям. Устранить трудности поможет распил бака по линии пайки ножовкой по металлу.

Алгоритм действий:

  1. Внимательно осматривают пластиковый бак, по заводскому сварочному шву намечают линию распила.

  2. По намеченной линии насверливают отверстия (шаг 4-5 см).
  3. Ножовкой по металлу распиливают бак.
  4. Извлекают колесо фиксирующее барабан с пластиковым корпусом.
  5. Извлекают барабан.

После установки нового барабана пластиковый корпус неразборного бака соединяют (края предварительно промазывают герметиком) и фиксируют болтами и гайками (места соединения просверливают заранее).

В процессе ножовку по металлу необходимо держать максимально ровно. Малейший перекос в любую сторону увеличивает риски протечек собранного бака в будущем.

Не рекомендуется распиливать бак ножовкой по дереву (оставляет грубый, неаккуратный срез). Запрещено использовать болгарку (велики риски повреждения детали).

Второй этап разборки

Далее машинку Индезит следует вернуть в вертикальное положение, поставить на ножки. Производить это нужно очень аккуратно, так как бачок с барабаном теперь крепятся к корпусу всего двумя пружинами. Если достать барабан вам мешает управляющий модуль, следует его убрать. Для этого отключите проводки, выкрутите крепежные болты модуля и извлеките данный элемент, не забыв о защелках, которые его поддерживают.

Чтобы извлечь сборку бака и барабана, придется прибегнуть к посторонней помощи. В четыре руки снимите механизм с амортизаторов и вытащите сборку через верх машинки.

Кажется, что вы уже на финишной прямой, но это не так. Остается одна из самых сложных задач – извлечь барабан из бачка. Вся проблема заключается в том, что баки в стиралках Индезит неразборные. Однако, даже такая неприятность, как наличие неразборного бака, не может остановить нас на пути к починке стиральной машины.

Почему производитель применяет цельные корпусы для барабанов, догадаться нетрудно. Во-первых, это позволяет сэкономить на производственных издержках, во-вторых, использовать неразборную деталь фирме-изготовителю выгодно, так как при поломке одного из её элементов, потребитель, скорее всего, приобретет новую бытовую технику, чем согласится оплатить ремонт, равноценный этой покупке.

Но используя маленькую хитрость, можно справиться с поставленной задачей и извлечь барабан из неразборного бака. Для этого корпус следует аккуратно распилить, произвести все необходимые манипуляции и после склеить обратно специальным составом. Вот пошаговое описание данного процесса:

  • внимательно осмотрите пластиковый бак, определите местонахождение заводского сварочного шва. Наметьте место предстоящей распилки. Сделать нужные для этого отверстия можно используя дрель с очень тонким сверлом;
  • используя ножовку по металлу, аккуратно распилите корпус бачка по отметкам. Отделите отпиленную часть от барабана;
  • переверните конструкцию, так вы увидите колесо, соединяющее все части друг с другом. Уберите его, это позволит вам освободить барабан из бака;
  • замените все неисправные детали;
  • соберите разобранные половинки корпуса, для этого вам понадобится силиконовый герметик. Соедините две распиленные части с его помощью. Дополнительно рекомендуется упрочнить эту конструкцию шурупами.

Основная часть работ произведена, теперь вам останется собрать систему в единое целое в обратном порядке. Тщательно крепите все снятые детали, правильно подсоединяйте проводки и датчики, в этом вам помогут сделанные в процессе работ фотографии. Конечно, представленный процесс достаточно трудоемкий, но применяя вышеописанную инструкцию, и проведя ремонтные работы своими силами, вы сэкономите достаточно крупную сумму денег на сервисном обслуживании.

Интересное:

  • Коды ошибок стиральных машин АЕГ
  • Как разобрать барабан стиральной машины Беко?
  • Как поменять подшипник в стиральной машине
  • Как заменить подшипники на стиральной машине Hansa
  • Как поменять подшипники и сальник на стиральной машине LG?
  • Стиральная машина шумит при отжиме — что делать?

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Почему люфтит и болтается барабан в стиральной машине?

Некоторая подвижность барабана изначально заложена в самой конструкции машины. Обычный люфт не должен создавать сильного шума и вибрации. И конечно, не должен приводить аппарат в негодность. Так что если при отжиме стиралка стала издавать громкие звуки и сильно вибрировать, это верный признак надвигающейся поломки.

Определить неисправность можно: нужно открыть дверцу стиральной машины, руками пошевелить барабан и покрутить по часовой стрелке и в противоположном направлении. В норме барабан должен быть слегка подвижен, а при кручении издавать легкие шелестящие звуки. Если во время движения вы услышали громкий металлический скрежет, барабан с трудом прокручивается, скорее всего, одна из частей механизма, который приводит барабан в движение, сломан или вот-вот выйдет из строя. По-другому диагностировать поломку машины можно, включив программу отжима на максимальную мощность. У разных моделей максимальная мощность может быть различной, от 800 до 1400 оборотов в минуту. Если в режиме суперотжима барабан стучит, бьется о стенки корпуса, при этом машинка заметно подскакивает, «гуляет» по полу, аппарат сломан и до ремонта им лучше больше не пользоваться.

Причин, вызвавших такие проявления, может быть только две:

  1. Износились и/или разлетелись подшипники.
  2. Неисправны амортизаторы.

Особенности замены

В результате продолжительного использования или по причине заводского брака у стиралки может повредиться барабан. Обычно нельзя устранить следующие поломки: повреждение стенок с образованием дыры или разрушение посадочного места для втулки. В таких случаях решение одно – поставить новый элемент. Замена барабана стиральной машины – процедура очень трудоемкая, так как предполагает разбор всего основного устройства.

Обычно производители не поставляют отдельно барабаны. Они продаются в комплекте с баком.

Процесс разборки стирального агрегата будет несколько отличаться в зависимости от типа изделия: с вертикальной загрузкой или фронтальной. Но перед началом работы следует выполнить одинаковые действия для обеих моделей: выгрузить белье, отключить от сети, снять заливной шланг.

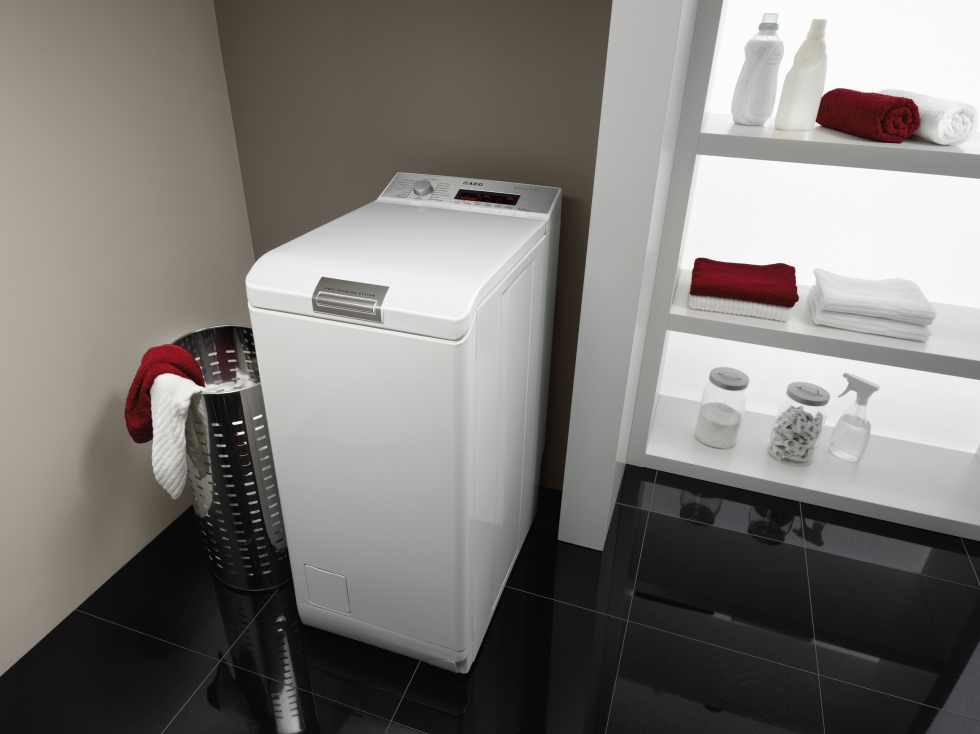

В машине с вертикальной загрузкой

В таких моделях барабан крепится к стенкам с двух сторон, что естественно усложняет его снятие. Порядок работы следующий:

  • открутить саморезы на передней и задней стенке;
  • снять боковую панель;
  • убрать все провода и выкрутить остальные саморезы.

Вторая боковая панель снимается аналогичным способом. Затем необходимо убрать винт для крепления к валу, и вытащить барабан.

Специалисты настоятельно рекомендую сфотографировать все главные этапы работы, чтобы позже не перепутать последовательность действий.

В машине с горизонтальной (фронтальной) загрузкой

В подобных моделях крепление барабана выполнено в одном месте – к задней стенке. Это особенность предполагает такие действия:

  • выкрутить саморезы, которые удерживают заднюю стенку;
  • снять всю крышку (в том числе контейнер для порошка, панель управления);
  • вытянуть манжеты люка;
  • убрать проводку и отсоединить болт, который удерживает барабан сзади.

Панель управления лучше полностью не раскручивать, а просто отодвинуть в сторону, чтобы избежать повреждения. В случае снятия рекомендуется сфотографировать провода, чтобы легче было возвратить все на прежнее место.

Ремонт стиральной машины Индезит своими руками

Выше были описаны неисправности, свойственные именно машинкам данной марки. Но они не застрахованы и от обычных поломок, характерных для всех стиральных машин. Вот наиболее типичные из них:

Отработанная вода не выливается

Самая простая причина – засорение системы слива. Чтобы возобновить работу агрегата, достаточно удалить скопившуюся грязь.

Хуже, если вышел из строя насос, осуществляющий откачивание воды.

Такое может произойти из-за перегрева его двигателя или короткого замыкания в обмотке. В таких случаях обычно устанавливают новый мотор.

Но причина может быть и более простой: иногда похожий на улитку пластиковый корпус насоса от длительного контакта с горячей водой деформируется, зажимая при этом лопасти крыльчатки. Поврежденный корпус насоса желательно заменить на новый. Если возможности сделать это пока нет, можно подрезать лопасти рабочего колеса острым ножом.

Чтобы демонтировать насос, нужно снять заднюю стенку машинки. Узел располагается в ее нижней части.

Переключатель режимов стал свободно проворачиваться

Данную неисправность можно попытаться «вылечить» путем продувки датчика. Если это не помогло, устройство придется заменить.

Замок на люке перестал работать надлежащим образом

Подобное происшествие неприятно само по себе, вдобавок оно может стать причиной того, что машинка попросту откажется включаться. Дело в том, что в замке также имеются контакты, и если что-либо мешает ему полностью закрыться, они остаются разомкнутыми и питание к узлам агрегата не подается.

Блокировка (замок) люка стиральной машины Indesit Ariston

В большинстве случаев причиной отказа замка является накопившаяся в нем грязь. После ее удаления работа прибора, скорее всего, будет возобновлена.

Ослаблен ремень, с помощью которого барабану передается вращение от двигателя

Прежде всего, необходимо постараться подтянуть ремень, предварительно разобрав машинку. В некоторых моделях такая возможность предусмотрена. Если же ремень сильно изношен, его нужно заменить.

В машинку не поступает вода

В первую очередь надо открыть кран на любом смесителе и убедиться в наличии напора в сети водоснабжения.

Если он является достаточным, нужно осмотреть шланг на предмет пережатия или разгерметизации.

Если со шлангом все в порядке, проблема может заключаться в засорении фильтра грубой очистки, который в этом случае подвергается тщательной промывке.

Более серьезной причиной блокирования подачи воды является отказ реле уровня. Отремонтировать этот элемент может только квалифицированный специалист.

Как работает подшипник?

В стандартной сборке внутри стиральной машины установлены два подшипника, которые связывают барабан и шкиф.

Эти детали имеют разные размеры, большой подшипник расположен около барабана и несет довольно высокую нагрузку.

Маленький же находится на противоположном конце вала.

При помощи работы подшипников барабан стиральной машины равномерно вращается при выполнении программы и дополнительных функций.

Причины износа

Замена подшипника машинки индезит, при правильной эксплуатации, может потребоваться только через пять – шесть лет работы аппарата. Это уже не поломка, а естественный износ.

Если у вас случилась именно поломка, то есть не прошло и 5 лет со дня покупки, то скорее всего это произошло по причине:

  • постоянного перегруза белья, отсюда дисбаланс при работе и преждевременный износ комплектующих;
  • поврежденного сальника, который защищает подшипник от попадания воды благодаря смазке. Если сальник негерметичный, вода просачивается и смывает смазку, после чего подшипник покрывается коррозией и ломается.

Внешние признаки поломки подшипников:

  • течь под стиральной машиной;
  • при отжиме сильный шум, скрежет.

Также, вы можете покрутить барабан, если видите люфт между барабаном  и баком, тогда стоит насторожиться.
