Устройство замка
Отметим, что вариаций замков, существует большое количество. Производители стиральных машин устанавливают на свои модели разные блокировки, которые отличаются формой, размером, способом крепления. А также разнятся они по принципу работы. В основном применяются два типа:
тепловой;
электронный.
Один из вариантов УБЛ
Тепловой УБЛ
В основе термозамка, находится РТС-резистор и (или) биметаллическая пластина. После закрытия люка и запуска программы стирки, на резистор подаётся напряжение 220 вольт. Он начинает быстро греться и попутно нагревает пластину, которая изгибается.
В итоге она блокирует с помощью фиксатора крючок люка, не позволяя открыться во время цикла стирки. А также биметаллическая пластина замыкает управляющий контакт, в результате чего начинает выполняться выбранная программа.

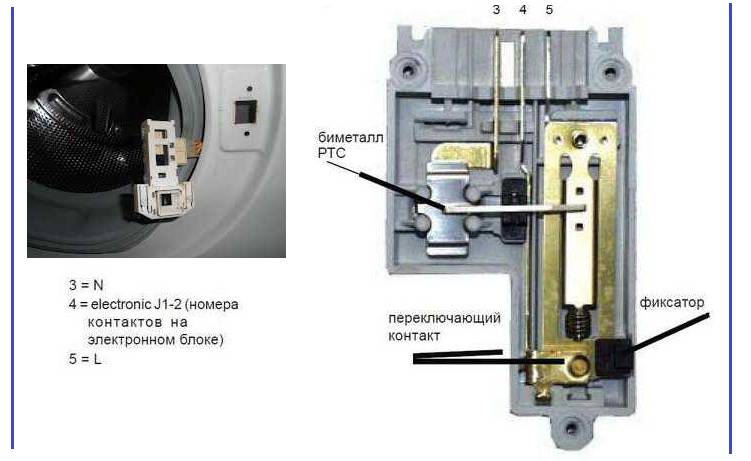

Схема и принцип работы такого замка показан на рисунке ниже.
Отметим, что маркировка в виде букв: N, L и C, часто присутствует на контактах УБЛ, что облегчает его проверку. Вместо РТС-термистора, может применяться обмотка из высокоомного провода. А также используются два резистора в некоторых моделях, что не меняет принцип работы.
Повторимся, что по форме, размерам и креплению замки бывают разными, и при необходимости их покупки, нужно подбирать по продуктовому номеру машины.
Простой тепловой замок
Этот тип замка сам открывается, после окончания стирки. Это является одновременно плюсом и минусом. Главный недостаток — открывание совершается через 2-3 минуты, т. к. биметаллической пластине необходимо время, что остыть и принять исходную форму, отпустив тем самым язычок, который удерживает дверь. На большинстве стиралок присутствует световая индикация удержания люка.
Мнение эксперта
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Задать вопрос
Важно! Пренебрежение временем остывания, приводит к поломке ответной части замка, которая находится непосредственно в дверце. Такие УБЛ применяются в недорогих моделях «Индезит», «Аристон», «Беко», «ЛДЖи» , «Самсунг» , «Ардо» , «Вирпул»
Такие УБЛ применяются в недорогих моделях «Индезит», «Аристон», «Беко», «ЛДЖи» , «Самсунг» , «Ардо» , «Вирпул» .
Электронный замок
В такое запорное устройство добавлен электромагнит, который управляется импульсами, поступающими с модуля. А также в таких УБЛ может тоже присутствовать РТС-резистор. В этом случае термистор с биметаллической пластиной замыкает управляющий провод, а электромагнит передвигает фиксатор, блокирующий люк.
Схематично замок представлен на рисунке ниже.
Такие устройства ставят на модели среднего ценового уровня и выше, таких, как: «Электролюкс», «Занусси», «Канди», «Бош», Siemens, «АЕГ» . Недостаток один — сложность проверки.
Люк с таким УБЛ можно открыть, только при выполнении следующих условий:
- машина подключена к электросети;
- ни одна из программ не запущена;
- в барабане отсутствует вода;
- не вращается двигатель.
Отметим, что стиральные машины с такими замками оборудованы устройствами аварийного открывания, которое, как правило находится в районе крышки фильтра сливного насоса.
Подгоревший электронный замок
Как исправить ситуацию
Если дверца неплотно закрывается, и после осмотра вы обнаружили перекос язычка или направляющей, нужно выполнить замену.
- Отключите стиральную машину от электричества.
- При помощи отвертки выкрутите винты петель и снимите дверцу с корпуса.
- Положив дверь на ровную поверхность, начинайте разборку. Предварительно нужно купить ремкомплект для вашей модели. Скорее всего, придется покупать полностью ручку, в состав которой входит язычок.
- Выкрутите винты по периметру, разожмите защелки и снимите внутреннюю сторону дверцы.
- Прежде чем разобрать ручку, сфотографируйте расположение деталей.
- Протолкните и достаньте штифт, после чего детали уже ничто не будет удерживать.
- Соберите ручку в обратном порядке, установив новый язычок.

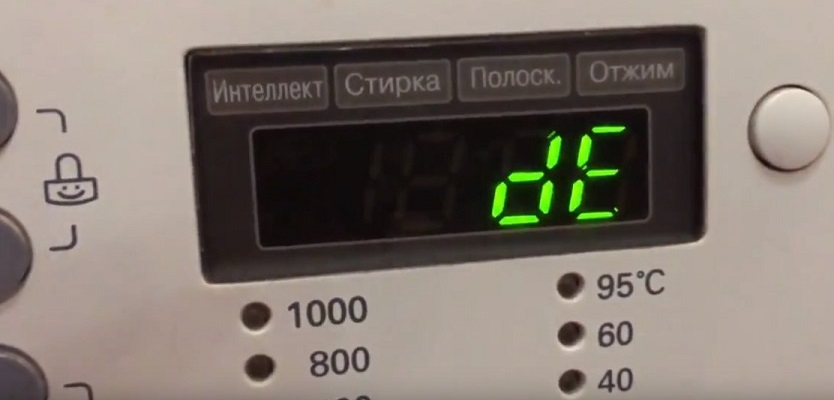

Что делать, если на дисплее СМА написано, что дверь не закрыта? Значит, электронный замок не работает. На механических панелях могут мигать индикаторы. Нужно заменить устройство УБЛ.

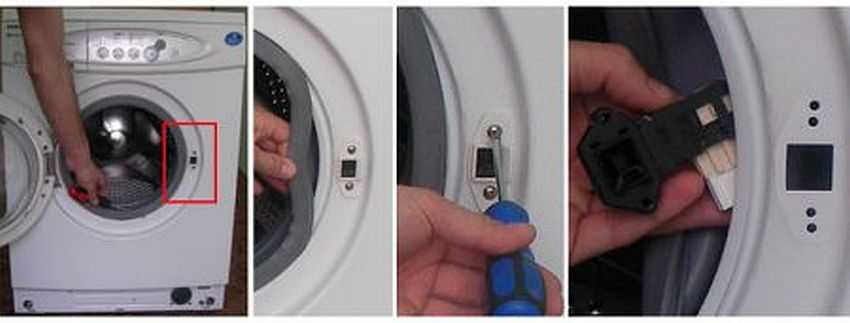

- Откройте дверцу люка и выкрутите два болта, крепящие устройство.
- Отогните уплотнительную резину.
- Снимите хомут и заправьте манжету внутрь барабана.
- Достаньте устройство УБЛ, отсоедините от него проводку.
Осмотрите проводку. Если видны подгоревшие части, ее нужно заменить. УБЛ проверяется мультиметром на сопротивление. Если замок неисправен, проведите замену в обратном порядке.
Снятие дверцы и извлечение ручки
После открытия дверки стиральной машины Bosch можно приступать к ремонту. Для начала следует демонтировать сломанный «пластик». Ремонту ручка люка не подлежит, необходимо купить исправную деталь для замены. Для подбора элемента следует назвать в магазине серийный номер стиралки.
Чтобы снять рукоятку своими руками, необходимо:
- выдернуть сетевой шнур стиральной машины Bosch из розетки;
- перекрыть запорный вентиль;
- распахнуть люк;
- открутить пару болтов, фиксирующих дверцу на петлях;
- положить лючок на ровную, горизонтальную поверхность, так, чтобы стекло «смотрело» вверх;
- выкрутить саморезы, скрепляющие половинки дверцы (с помощью ключа Torx 20);
- просунуть плоскую отвертку между половинами и разъединить их, продвигаясь по кругу. Здесь главное не переусердствовать с нажимом, чтобы не повредить пластиковые элементы;
- отжать рычажок крепления дверки к корпусу (это необходимо для окончательного разделения половин люка);
- снять и отложить в сторону верхнюю часть со стеклом.
Работать будем со второй, внутренней половиной дверцы, на которой закреплен запорный механизм. В большинстве случаев ломается рычажок рукоятки, предназначенный для перемещения крючка скрепления люка к корпусом стиралки.
После того, как рычажок механизма уйдет из зацепа, останется выдавить рукоятку наверх до окончательного разъединения. Одновременно «отойдут» от люка и края ручки, имеющие металлические стержни. Если снять деталь не удается, следует повторно рассмотреть конструкцию, чтобы понять ее устройство. Не стоит пытаться «вырвать» «пластик» с усилием, это ничем хорошим не закончится.
Убеждаемся, что сломан замок
Заподозрив поломку УБЛ, не стоит спешить. Прежде чем разбирать устройство или покупать новое, следует убедиться в его неисправности. Для этого потребуется демонтировать блокиратор и протестировать с помощью мультиметра.
Инструкция, что делать, следующая:
- обесточить стиралку;
- открыть люк;
- ослабить хомут, затянутый на манжете, с помощью круглогубцев или отвертки;
- стянуть манжету с барабана;
- найти УБЛ, которое находится за корпусом стиралки напротив дверной ручки;
- открутить болты, удерживающие блокиратор;
- отключить подведенную к прибору проводку;
- достать УБЛ через отверстие между уплотнителем и корпусом автомата.
Следующим шагом необходимо внимательно изучить заводскую инструкцию, а точнее, раздел с электрической схемой УБЛ. Большинство блокираторов имеют сходную конструкцию, однако некоторые производители немного изменяют расположение и назначение реле. Между тем необходимо точно знать, где находятся фаза, нулевой и общий контакты. Иначе тестирование будет безрезультатным.

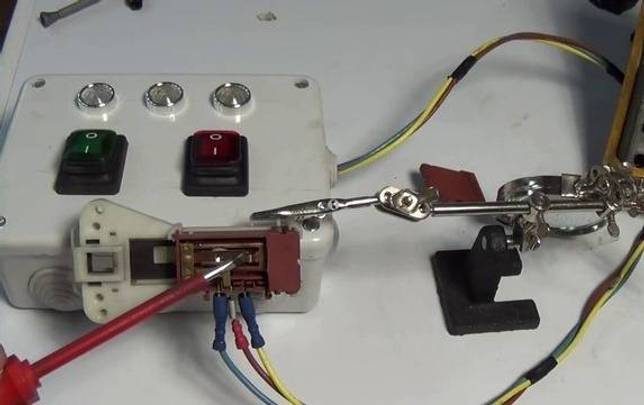

Разобравшись с контактами, приступаем к диагностике устройства блокировки:
- включаем мультиметр;
- выбираем режим для измерения сопротивления;
- цепляем зажимы щупов на «ноль» и «фазу»;
- смотрим на дисплей – на нем должно высветиться трехзначное число (если иначе, то УБЛ неисправен);
- меняем положение щупов на общий контакт и «ноль»;
- оцениваем результат (показатели «0» или «1» скажут о поломке приборе).
Если диагностика подтвердила неисправность УБЛ, то придется его заменить. Ремонт устройства нецелесообразен – дешевле и быстрее приобрести новый. Главное, правильно подобрать аналог, заранее уточнив серийный номер имеющейся стиралки и сообщив его продавцу. Также можно принести в магазин старый экземпляр и попросить подыскать замену по образцу.
Установить новый блокиратор можно своими силами. Нужно лишь действовать по описанной ранее инструкции в обратном порядке. После запускаем стиральную машинку на тестовый цикл. Стирка началась? Тогда все сделано правильно. Если блокировка не сработала, значит, проблема в управляющей плате, и без сервиса не обойтись.
Интересное:
- Не плотно закрывается дверца стиральной машины
- Не закрывается дверца стиральной машины Индезит
- Дверь посудомоечной машины не фиксируется в открытом…
- Не закрывается люк стиральной машины Ariston
- Не закрывается люк стиральной машины LG
- Не закрывается люк стиральной машины Beko
Комментарии читателей
Поделитесь своим мнением — оставьте комментарий
Замена подшипников в вертикальной стиральной машине
Держится барабан машин с вертикальной загрузкой на двух полуосях с подшипниками. Эти подшипники располагаются с внешней стороны бака стиралки. При их замене в первую очередь отсоединяем все провода. Затем демонтируем накладки, расположенные по бокам барабана машинки. Под данными накладками расположены суппорты с подшипниками.
В первую очередь заменяем подшипник, расположенный с той стороны, где отсутствует шкив. Далее снимаем суппорт. Резьба с этой стороны должна быть правосторонней, поэтому выкручиваем против часовой стрелки. После демонтажа этого элемента выполняем замену сальника и подшипника.
С обратной стороны необходимо сначала снять ремень привода. Когда ремень будет снят, демонтируем шкив, а также колодку заземления.
На обратной стороне на суппорте располагается левосторонняя резьба. Это значит, что откручивать нужно по часовой стрелке. Места установки новых подшипников очищаем, а затем смазываем. Далее устанавливаются суппорты и выполняется сборка.
В некоторых случаях может понадобиться разборка бака машинки. Тогда выкручиваем винты, с помощью которых крепится его крышка, а затем аккуратно разделяем в точках спайки. Обратная сборка бака выполняется таким же образом, что и у машинок фронтальной загрузки. Остальные работы по обслуживанию и ремонту машин с вертикальной загрузкой выполняются почти так же, как и для фронтальных стиральных машин.
Источник
Устройство блокировки люка
Приступая к проверке, важно понимать, какой тип замка установлен в вашей модели стиральной машинки-автомата (СМА). В более старых выпусках СМ производители устанавливали блокираторы с электромагнитом
Однако они оказались неэффективны без электричества
Если во время стирки отключали электричество, то люк автоматически разблокировался
Однако они оказались неэффективны без электричества. Если во время стирки отключали электричество, то люк автоматически разблокировался.
Другое дело — замок двери люка на основе биметаллических пластин. Их применяют повсеместно благодаря эффективной работе.
Состоит конструкция из трех основных элементов:
- термоэлемента;
- биметаллической пластины;
- фиксирующего устройства.
Как работает УБЛ? Все завязано на электронике. Электронная плата подает ток на термоэлемент, который быстро нагревается. Он в свою очередь — на пластину, которая, увеличиваясь в размере, выталкивает фиксатор. Обычно, когда вы запускаете цикл, слышится щелчок, что означает фиксацию дверцы и готовность к забору воды.
Принцип работы замка разобрали. Теперь поговорим о его неполадках: по каким причинам случается поломка?
Причины неисправности блокиратора в стиралке
Есть две основные причины поломок: физический износ и проблемы с электроникой.
Как подключить провода к двигателю стиральной машины Beko
- Постоянная деформация пластин при нагреве приводит к порче и разрушению элемента. В таких случаях фиксация совсем не срабатывает.
- Скачки напряжения в сети могут привести к пробою термоэлемента. Тогда он не нагревается, следовательно, и пластина остается на месте. Замыкание симистора управления приводит к тому, что дверца не открывается. Ток непрерывно подается на детали, поэтому фиксатор не отключается.
Что делать в случае неполадки? Проверить замок стиралки и выполнить замену при неисправности.
Как проверить УБЛ стиральной машинки тестером?
Первое, что бросается в глаза при поломке — это ненормальная работа техники. Вот какие признаки указывают на проблемы с УБЛ:
- Люк не открывается даже спустя несколько часов по окончании стирки.
- На дисплее стиралки высветился код, который указывает на неполадку блокиратора.
- Дверца не разблокируется даже после отключения техники от сети.
- Во время запуска замок не срабатывает, люк не закрывается.
Чаще всего из строя выходит либо сам элемент, либо его проводка и управляющий модуль. Точно установить причину поломки поможет мультиметр.
Чтобы выполнить диагностику, вам понадобится электрическая схема устройства. Для каждой модели она может быть различна, потому что производители располагают контакты по-своему.
Что вам нужно выяснить:
- Где находится контакт «нейтральный».
- Где находится «общий».
- Где расположена «фаза».
Подготовьте мультиметр, отрегулируйте его на измерение сопротивления. Добраться к замку можно одинаково во всех фронтальных моделях:
- Откройте дверцу.
- Выкрутите два болта крепления.
- Отогните уплотнительную манжету.
- Запустите руку за корпус.
- Достаньте УБЛ.
- Отключите проводку.
Теперь один щуп тестера приложите к нейтральному контакту, а другой к фазовому. Нормальными считаются трехзначные значения.
Пошаговая инструкция по подключению любой стиральной машины
Далее один щуп прислоните к нейтральному контакту, а другой к общему. Прибор считается сломанным, если значения оказались 1 или 0.
Тестер не нашел поломку, но блокировка не срабатывает? Осмотрите сам замок, возможно, причина как раз в износе биметаллического элемента. Ремонту блокировка не подлежит, нужно сразу провести замену. Купите в магазине идентичную деталь, подключите провода и установите ее на прежнее место. Подробности смотрите на видео:
Как выполнить диагностику, если люк заблокирован? Есть простой способ его открыть:
- Возьмите тонкую тесемку.
- Проденьте ее между дверцей и корпусом СМА.
- Потяните с усилием за оба конца.
- Защелка должна поддаться.
В последнюю очередь осматривают управляющую плату. Ее симисторы часто страдают от окисления и подгаров. Виной тому — нестабильное напряжение в сети и повышенная влажность в помещении. Ремонт модуля лучше доверить специалисту.
Чтобы сохранить работоспособность электроники стиральной машины, подключайте технику через стабилизатор напряжения. Перед началом ремонта отключите вилку от розетки.
Плохо5Интересно12Супер —>
Все современные стиральные машины оснащаются устройствами блокировки люка или, сокращенно, УБЛ. Во время стирки оно блокирует дверцу и тем самым обеспечивает безопасность. Если этот узел сломан, машина не запустит стирку или не разблокирует дверь по окончании программы. Выполнить его ремонт можно своими силами, если знать, как проверить замок стиральной машины.
Замена УБЛ
В случае неисправности блокировки, всё сводится к замене. Восстановление работоспособности не имеет смысла, потому что все повреждения возникают из-за перегрева. Выполнить ремонт можно своими руками без привлечения мастера из сервисного центра. Для этого понадобиться: шлицевая и Phillips (Филлипс) — Крестообразный самовыталкивающийся. Тип H по «ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля».
Pozidriv (Позидрив) — Усовершенствованная версия шлица Phillips, несамовыталкивающийся. Тип Z по «ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля». Из-за большой глубины шлица применяется только там, где винты вынуждены иметь большие головки
«>крестообразная отвёртка, а также немного умения.
Рассмотрим подробнее все действия:
- Снимаем хомут. Как правило — это круг из проволоки и стальной пружинки. Руками находим её, и поддеваем шлицевой отвёрткой . Стягиваем хомут.
- Сдёргиваем часть манжеты в районе крепления замка.
- Откручиваем два винта, которые крепят блокировку.
- Рукой вынимаем УБЛ в пространство между манжетой и корпусом.
- Стягиваем фишку.
- Устанавливаем новый замок.
- Заводим его внутрь машины и прикручиваем саморезы.
- Надеваем манжету обратно, аккуратно работая пальцами рук.
- Монтируем обратно хомут. Здесь понадобится помощь другого человека, или вторая отвёртка.
Замену можно выполнить только в том случае открывающейся дверцы. Потому что крепёжные винты прикрываются люком. И если он закрыт, то замену выполнить не получится. Что делать в случае блокирования люка, рассмотрим в другом материале.
Механические повреждения
Причиной механического повреждения дверцы люка может стать неаккуратной обращение либо естественный износ. Такое бывает, когда на дверцу люка вешают тяжелые влажные вещи, опираются либо сильно хлопают.
— поломка ручки дверцы люка
В некоторых случаях машинка может не блокироваться из-за повреждения ручки дверцы люка стиральной машины. Это может произойти из-за неправильной эксплуатации. Для устранения неисправности ручку необходимо заменить.
Замену ручки люка производят при демонтированной дверце стиральной машины.
Для этого демонтируется передний хомут -обжимное кольцо, которым стянута резиновая манжета люка. После этого манжету необходимо отогнуть и при помощи ключа зафиксировать гайки крепления болтов, предназначенных для фиксации петли. Это позволит отвернуть болты, при помощи которых петля соединяется с корпусом стиральной машины и снять люк вместе с петлей. В случае необходимости на данном этапе можно полностью заменить дверцу люка стиральной машины, повторив вышеперечисленные действия в обратном порядке, но с использованием нового исправного люка.
Снятую дверцу следует установить стеклом вверх на ровной поверхности таким образом, чтобы открылся доступ к крепежным винтам, соединяющим половинки пластикового корпуса. По периметру дверцы откручиваются все винты и отсоединяются половинки.Далее необходимо вынуть стекло и на ровную поверхность уложить внутреннюю часть обода – так можно получить доступ к креплению ручки машинки. Ручка соединяется с корпусом при помощи штыря, вставленного в отверстия в ручке и корпусе стиральной машины.
Для демонтажа ручки следует сместить штырь в сторону и отсоединить по очереди ручку, монтажную пружину и язычок. В комплекте с ручкой обычно поставляются и расходные детали – язычок, штырь и пружина. Установку новой ручки следует начинать с пружины, затем установить язычок. При установке деталей необходимо позаботиться о том, чтобы совмещались отверстия деталей и корпуса. После этого вставляется штырь и устанавливается ручка.
— перекос фиксирующего язычка либо петель на дверце
Если дверцу невозможно закрыть до конца, и что-то мешает ее полному закрытию, скорее всего, сместились либо вышли из строя основные функциональные элементы дверцы – петли либо фиксирующий язычок.
Для устранения неисправности следует проверить уровень дверцы и плотность фиксации крепежных элементов люка. Если наблюдается видимый перекос – дверцу необходимо отрегулировать либо заменить поврежденные петли.
Замену петли дверцы люка стиральной машины легко выполнить своими руками. В первую очередь следует отсоединить дверцу и петлю от корпуса машинки.
Для замены петлю необходимо отделить от дверцы. В стиральных машинах разных марок встречаются различные типы креплений петель. Некоторые производители (Ariston, Indesit) фиксируют петли таким образом, что их демонтаж можно выполнить, не снимая дверцу. Для этого достаточно открутить 4 самореза. В большинстве стиральных машин дверцы устроены таким образом, что для демонтажа петли необходимо разобрать дверцу.
Для разборки дверцы следует открутить винты, при помощи которых соединяются пластиковые половинки, между которыми установлено стекло. Приложив некоторые усилия, следует отделить половинки друг от друга. Слишком сильно давить не нужно – так можно сломать всю дверцу, необходимо надавливать в разных местах по кругу. После того как пластиковые половинки дверей будут отсоединены, можно заменить старую петлю на новую, выполнив установку в прежнее посадочное место. После установки петли пластиковые половинки дверцы необходимо крепко прижать друг к другу до появления щелчка. Для установки дверцы необходимо выполнить вышеперечисленные действия в обратном порядке.
Если дверца зафиксирована правильно, значит, неисправность кроется в фиксирующем язычке. Такое происходит в том случае, если язычок не попадает в замок. Причиной такого явления может быть смещение металлического штока, предназначенного для фиксации язычка в определенном положении.
Для устранения неисправности необходимо разобрать дверцу люка и водворить шток на прежнее место. Если шток поврежден, необходимо произвести замену штока.
— деформация пластиковой направляющей
В том случае, если дверца закрывается нормально, но без щелчка и люк нельзя зафиксировать в закрытом положении, значит, деформировалась пластиковая направляющая, которая используется в некоторых моделях стиральных машин для блокировки дверцы люка. Она изготовлена из тонкого слоя пластика и по мере эксплуатации стиральной машины может стираться. Для устранения неисправности необходимо произвести замену детали, предварительно разобрав дверцу люка.
Замена УБЛ стиральной машины
После того, как люк открыт, можно приступать непосредственно к замене замка.
- Снимите манжету с передней стенки корпуса. В некоторых моделях для этого надо плоской отверткой подцепить пружину, на которой держится манжета, а затем вынуть фиксирующий хомут. В других типах замков для решения данной задачи могут понадобиться круглогубцы либо плоскогубцы.
- После того, как манжета демонтирована с фронтальной стенки, можно подобраться к УБЛ.
- Открутите два наружных винта, обеспечивающих фиксацию замка. Они размещены на участке, где замочный крюк проникает в устройство блокировки.
- Теперь УБЛ можно снять через отверстие, находящееся между корпусом и манжетой.
- После этого следует отсоединить проводку от вышедшего из строя замка. Вместо него подключите новое, полноценно функционирующее устройство блокировки.
- Затем установите замок в предназначенное для него место и закрепите его винтами.
- Наденьте манжету, зафиксируйте хомутом.
- После этого установите дверцу, в обратном порядке выполняя те же действия, которые вы производили в процессе ее демонтажа.
Все готово! Можно осуществить тестовый запуск стиральной машины. Теперь вы знаете, как выполняется замена замка стиральной машины. Благодаря нашей инструкции вы сможете отремонтировать прибор самостоятельно, не затрачивая денежные средства на услуги специалистов.
Стиральная машина не блокирует дверь — причины и возможные неисправности
Если с замком и креплением двери всё в порядке, она закрывается правильно, но не блокируется. В этом случае причины связаны с отказом устройства блокировки или блока управления.
Неисправно УБЛ — от 1200 руб*
Задача УБЛ — зафиксировать крючок замка в закрытом положении, чтобы люк не открылся во время работы машинки. При поломке устройство не запирает дверь, поэтому машина не набирает воду и не стирает.
Устройство блокировки получает сигнал от модуля управления после старта программы. Механический фиксатор замка выдвигается под действием биметаллической пластины, которая греется после подачи напряжения на УБЛ, и блокирует люк. Биметалл устаёт со временем, и пластина деформируется, поэтому фиксатор выдвигается не полностью. Иногда биметаллическая пластина ломается, и блокировка совсем отказывает.
Мастер заменит неработающее блокирующее устройство новым.
Вышел из строя блок управления — от 1800 руб*
УБЛ получает команду запереть замок от платы управления. Если блок неисправен, блокировка не срабатывает, и машинка не начинает набор воды и стирку.
Причины отказа блока — сгорели элементы, прогорели дорожки или контакты на части платы, отвечающей за блокирующее устройство.
Мастер проверит плату, заменит неисправные радиодетали, восстановит дорожки и контакты. Редко, но бывает, что из строя выходит процессор микросхемы. В этом случает блок управления меняют целиком.
Плохо работает замок
Часто проблемы возникают не с механикой, а с электроникой. Первый щелчок слышен отчетливо, а второй, чуть приглушенный, не раздается. Одновременно на экране появляется идентификатор ошибки «dE». Стирка не запускается – техника не откликается на нажатие стартовой клавиши. Причина такого поведения машинки в сломанном УБЛ.
Срабатывание УБЛ считается необходимой мерой безопасности, защищающей пользователя от случайного открывания барабана в процессе стирки. Благодаря ему обеспечивается двойная защита техники. Если не герметично закрывается люк, то блокиратор не активируется, цикл не запускается.
Часто электронная блокировка срабатывает не из-за открытой дверцы, а из-за самого УБЛ. Устройство выходит из строя по ряду причин: от износа комплектующих до неисправности управляющей платы.
- Естественный износ. УБЛ состоит из биметаллических пластин, которые в процессе эксплуатации стираются и перестают проводить электрический ток. Восстановить элементы нельзя, только заменить блокиратор полностью.
- Засор. Блокировочное устройство – негерметичная деталь, поэтому при эксплуатации автомата в него нередко проникает мусор: пыль и ворс. Засоренный УБЛ работает с перебоями, так как замедляется его реакция на ток. Устраняется неисправность разборкой детали, его последующей чисткой и сборкой.
- Неисправная плата. Хуже всего, когда УБЛ не работает из-за потерянной связи с электронным блоком. На модуле повреждаются связные элементы, ведущие к детали дорожки или принимающие информацию микросхемы. Иногда возникают проблемы с прошивкой. Для починки потребуется протестировать плату на исправность, заново ее настроить или поменять полностью.
Если УБЛ перестало срабатывать из-за износа или засора, то починить его можно своими силами в домашних условиях. При поломке управляющей платы рекомендуется не рисковать и обратиться в сервис. Электронный модуль – крайне чувствительная и сложная система, диагностика которой должна проводиться только профессионалами и на специальном оборудовании
Любое неосторожное движение способно безвозвратно испортить деталь, а стоит новый блок как минимум в половину от цены самой стиралки
Устройство блокировки люка
Приступая к проверке, важно понимать, какой тип замка установлен в вашей модели стиральной машинки-автомата (СМА). В более старых выпусках СМ производители устанавливали блокираторы с электромагнитом. Однако они оказались неэффективны без электричества
Если во время стирки отключали электричество, то люк автоматически разблокировался
Однако они оказались неэффективны без электричества. Если во время стирки отключали электричество, то люк автоматически разблокировался.
Другое дело — замок двери люка на основе биметаллических пластин. Их применяют повсеместно благодаря эффективной работе.
Состоит конструкция из трех основных элементов:
- термоэлемента;
- биметаллической пластины;
- фиксирующего устройства.
Как работает УБЛ? Все завязано на электронике. Электронная плата подает ток на термоэлемент, который быстро нагревается. Он в свою очередь — на пластину, которая, увеличиваясь в размере, выталкивает фиксатор. Обычно, когда вы запускаете цикл, слышится щелчок, что означает фиксацию дверцы и готовность к забору воды.
Принцип работы замка разобрали. Теперь поговорим о его неполадках: по каким причинам случается поломка?
Причины неисправности блокиратора в стиралке
Есть две основные причины поломок: физический износ и проблемы с электроникой.
- Постоянная деформация пластин при нагреве приводит к порче и разрушению элемента. В таких случаях фиксация совсем не срабатывает.
- Скачки напряжения в сети могут привести к пробою термоэлемента. Тогда он не нагревается, следовательно, и пластина остается на месте. Замыкание симистора управления приводит к тому, что дверца не открывается. Ток непрерывно подается на детали, поэтому фиксатор не отключается.
Что делать в случае неполадки? Проверить замок стиралки и выполнить замену при неисправности.
Как проверить УБЛ стиральной машинки тестером?
Первое, что бросается в глаза при поломке — это ненормальная работа техники. Вот какие признаки указывают на проблемы с УБЛ:
- Люк не открывается даже спустя несколько часов по окончании стирки.
- На дисплее стиралки высветился код, который указывает на неполадку блокиратора.
- Дверца не разблокируется даже после отключения техники от сети.
- Во время запуска замок не срабатывает, люк не закрывается.
Чаще всего из строя выходит либо сам элемент, либо его проводка и управляющий модуль. Точно установить причину поломки поможет мультиметр.
Чтобы выполнить диагностику, вам понадобится электрическая схема устройства. Для каждой модели она может быть различна, потому что производители располагают контакты по-своему.
Что вам нужно выяснить:
- Где находится контакт «нейтральный».
- Где находится «общий».
- Где расположена «фаза».
Подготовьте мультиметр, отрегулируйте его на измерение сопротивления. Добраться к замку можно одинаково во всех фронтальных моделях:
- Откройте дверцу.
- Выкрутите два болта крепления.
- Отогните уплотнительную манжету.
- Запустите руку за корпус.
- Достаньте УБЛ.
- Отключите проводку.
Теперь один щуп тестера приложите к нейтральному контакту, а другой к фазовому. Нормальными считаются трехзначные значения.
Далее один щуп прислоните к нейтральному контакту, а другой к общему. Прибор считается сломанным, если значения оказались 1 или 0.
Тестер не нашел поломку, но блокировка не срабатывает? Осмотрите сам замок, возможно, причина как раз в износе биметаллического элемента. Ремонту блокировка не подлежит, нужно сразу провести замену. Купите в магазине идентичную деталь, подключите провода и установите ее на прежнее место. Подробности смотрите на видео:
Как выполнить диагностику, если люк заблокирован? Есть простой способ его открыть:
- Возьмите тонкую тесемку.
- Проденьте ее между дверцей и корпусом СМА.
- Потяните с усилием за оба конца.
- Защелка должна поддаться.
В последнюю очередь осматривают управляющую плату. Ее симисторы часто страдают от окисления и подгаров. Виной тому — нестабильное напряжение в сети и повышенная влажность в помещении. Ремонт модуля лучше доверить специалисту.
Чтобы сохранить работоспособность электроники стиральной машины, подключайте технику через стабилизатор напряжения. Перед началом ремонта отключите вилку от розетки.
Плохо7
Интересно18
Супер
Гарантия быстрого и качественного ремонта
В сервисном работают квалифицированными специалистами, имеющими большой опыт по восстановлению функциональности стиралок разных брендов. Главное преимущество компании в выполнении диагностических и ремонтных работ на дому у заказчика. Сотрудники выезжают по указанному в заявке адресу с необходимым оборудованием и инструментом для оперативного выполнения ремонта дверцы и других операций. Перед выездом время прибытия согласуется с заказчиком.
Благодаря собственному складу запчастей не нужно предварительно заказывать и долго ждать поставки деталей. В результате удается существенно сократить время ремонта. Мастера выполняют операции любой сложности по замене люка и электронных модулей. Клиенты всегда могут рассчитывать на консультацию специалиста. В работе используются оригинальные запасные части. Мы работаем с 7:00 до 23:00 без выходных и праздничных дней. Вызвать инженера на дом можно по телефону или онлайн. Мы будем рады Вам помочь.
Принцип работы и типы замков
На сегодняшний день обычно встречаются два вида замков:
- Электромагнитный.
- Биметаллический.
Первый тип используется все реже. Его основной недостаток в том, что замок исправно работает только пока есть электричество. Если же свет отключат, стиральную машину разблокировать не получится.
Принцип работы биметаллического замка очень прост: на термический элемент поступает напряжение и разогревает его. Горячий термоэлемент разогревает биметаллические пластины, под воздействием тепла они расширяются и давят на рычаг. Он срабатывает и блокирует дверь. По завершению программы подача напряжения на замок прекращается, пластины остывают, сужаются и фиксатор возвращается на прежнее место. Люк стиральной машины разблокирован.
Второй тип замков имеет целый ряд преимуществ. Во-первых, разблокировка люка по завершению программы происходит с задержкой. Это нужно, чтобы стиральная машина полностью слила воду, а все ее элементы завершили работу. Во-вторых, даже если отключат электричество, замок разблокируется, а дверцу можно будет открыть и достать белье. Такой вид УБЛ используют многие современные производители стиральных машин – LG, Samsung, Индезит и т.д.
