Установка угловой акриловой ванны на каркас
Для капитального укрепления акриловой ванны, установки экрана и герметизации швов понадобится следующий инструмент и материал:
- перфоратор с буром на 8, 10 мм;
- дрель со сверлом диаметром 6, 8, 14 мм (14 мм можно сделать из перьевого сверла);
- крестовая отвертка;
- канцелярский нож;
- рулетка и карандаш;
- уровень;
- рожковые ключи 8 – 13 мм (размер зависит от используемых метизов);
- пила или электрический лобзик;
- кисточка для нанесения олифы;
- пистолет для пены и силикона;
- брус сечением 30 на 30 мм;
- олифа, силикон и монтажная пена;
- болты и соединительные гайки диаметром 10 мм:
- саморезы с подходящими дюбелями и лаги на 6 – 8 мм;
- кирпичи;
- металлические уголки со сторонами на 50 мм и длиной 60 мм в количестве двух штук;
- внешний пластиковый уголок для плитки.
Перед установкой ванны все отделочные работы в помещении должны быть закончены и смонтирована точка раздачи горячей, холодной воды, канализационный отвод.
Возможный способ фиксации канализационной трубы.
Транспортировочную пленку с ванны до окончания работ желательно не убирать. Чтобы брус не гнил, он должен быть покрыт олифой.
Рассмотрим на примере установку на каркас акриловой угловой ванны шириной 800 мм и длинной 1600 мм производства «Kolo» (Польша)
Угловая акриловая ванна.
К сантехническому изделию прилагается монтажный комплект: опорные трубы квадратного сечения, ножки, металлические захваты, метизы. Но набора недостаточно для качественного крепления ванны. Необходимо дополнительно изготовить жесткий каркас. Рассмотрим порядок его установки:
- Соедините ножки и трубы, которые идут в комплекте.
- Шурупами к дну ванны прикрепите трубы с ножками.
- Установите ванну в месте ее размещения и, по показаниям уровня, отрегулируйте ее положение.
- При помощи карандаша или маркера на прилегающей к изделию стене по всему периметру нанесите линию размещения нижней части бортика ванны.
- Уберите сантехническую емкость подальше от места проведения работ.
- К стене прикрепите металлические захваты.
- От бруса отрежьте фрагменты с длинами, равными расстояниям между металлическими захватами, захватом и краем ванны.
- Прикрепите отрезанные фрагменты к стене таким образом, чтобы емкость после монтажа опиралась на них.
- Произведите замер расстояния от нижней части опорного бруса до пола, основываясь на этих замерах, изготовьте из дерева упорные элементы.
- Нанесите силиконовый герметик на сторону деревянного упора, прилегающей к стене и установите его как показано на фото 4.
- Поставьте ванну на новый каркас, проверьте ее положение и места прилегания каркаса и бортика.
- Под сидением произведите разметку размещения уголков для крепления деревянных опор.
- Уберите ванну в безопасное место и произведите фиксацию уголков к стене, к уголкам сдвоенного опорного бруса, а к ним упора. В итоге сиденье должно опираться на конструкцию, указанную на фото 5.

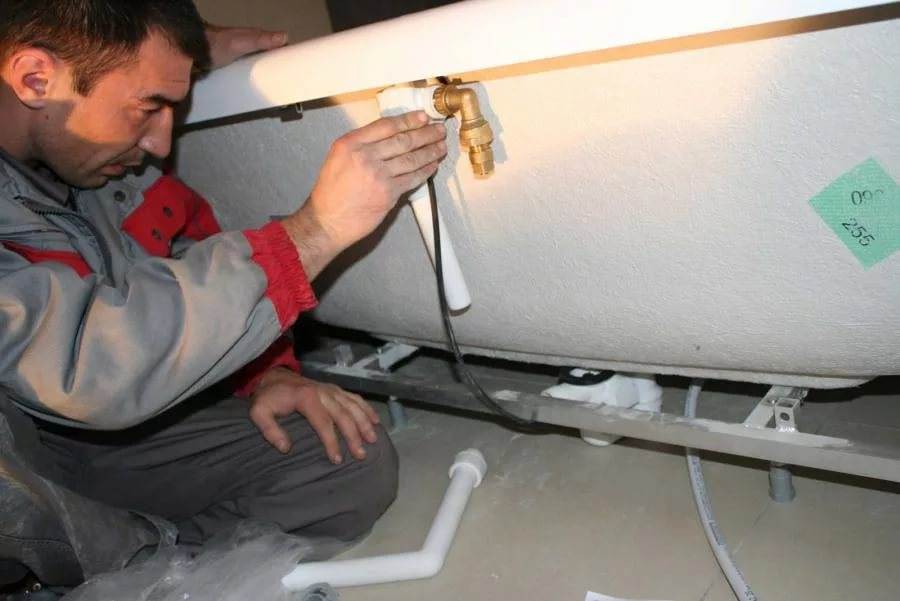

- К ванне прикрепите сифон и перелив. Поставьте ее на жесткий каркас и захваты.
- Соедините сифон с канализационным отводом, и проверьте герметичность подключения стока.
- Между деревянной опорой и верхней частью бортика имеется зазор, в который плотно вставьте дополнительный брус для создания капитальной опоры борта (фото 6).
Фото 4. Установка акриловой ванны на дополнительный каркас из бруса.
Фото 5. Установка угловой акриловой ванны.
Фото 6. Крепление акриловой ванны к стене.
Этап возведения каркаса закончился, переходим к следующим действиям.

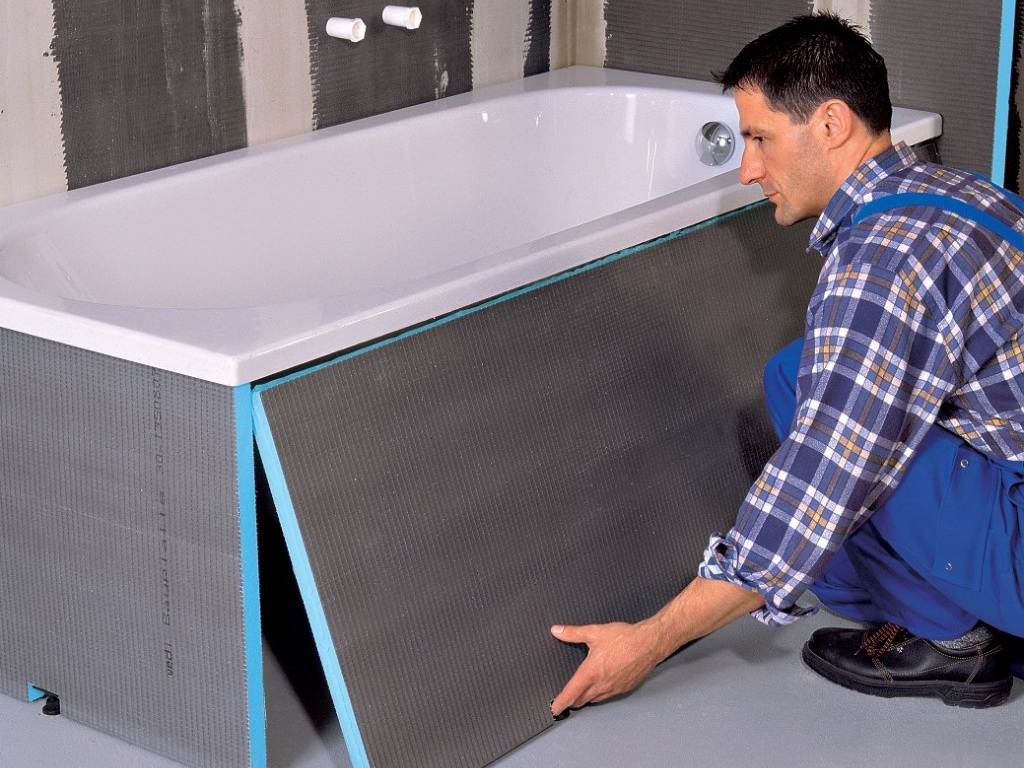

Как быстро снять экран, не повредив его
Снять экран с акриловой ванны, не повредив панель, неподготовленному домашнему мастеру практически невозможно. Нужно знать тип крепления. Однако не все так сложно оказывается в итоге, если знать некоторые нюансы.
- Если между низом экрана и полом нет опор, то панель закреплена одним из трех способов: саморезами, магнитами или с помощью пружин.
- Опорные ноги рамы экрана говорят о ее установке враспор.
- Непосредственное крепление панели к полу свидетельствует о наличии пружинящих зажимов.
Обладая такой информацией, снять экран можно без труда.
Крепление саморезами. Висящую над полом панель в первую очередь нужно осмотреть на наличие заглушек. Если они есть, то задача решается в два приема:
декоративные заглушки с помощью острого лезвия осторожно удаляются;
шуруповертом выкручиваются саморезы.
Магнитами. Если нет заглушек, панель тихонечко тянется вниз. Если небольших усилий не хватает чтобы сорвать экран с места, значит она на магнитах снизу и защелках сверху. Снять просто — потянуть верх на себя. При этом желательно операцию выполнять в несколько рук, чтобы сильно не перекосить экран.
Пружинами. Потянуть панель вниз и вывести из-под бортика наружу. После этого разъединить пружины с крючками.
Установка враспор. О наличии рамы говорят ножки. В таких вариантах экран крепится к акриловой ванне враспор. Для снятия панели достаточно ввернуть ножки в раму, после чего потянуть за них на себя.
Пружинящие защелки. С пружинящих зажимов панель снимается в два приема:
- верхний край панели тянется на себя до тех пор, пока зажимы не разъединятся;
- экран поднимается вверх для вывода язычка защелки из прикрепленного к полу зажима.
Чугун, сталь и акрил – в чем разница
Установка чугунной ванны
Чугунные ванны. Во время установки вы почувствуете, что они прилично весят, так что их необходимо устанавливать на прочное и устойчивое основание.
Стальные ванны закрепляются на подиуме, стенки которого делаются из кирпичей. Установленная внутрь подиума она никогда не будет качаться и станет на своем основании очень прочно. Однако если крепить таким способом, то шума во время её наполнения водой не избежать.
Обработка стальной ванны монтажной пеной
Уменьшить звук во время наполнения ванны можно с помощью обработки её наружной части монтажной пеной или шпатлевкой. Тогда не будет слышно стука воды, кроме этого, тепло дольше сохранится.
Каркас для акриловой ванны
Те, кто устанавливают акриловую ванну, знают, что она держит тепло намного лучше, чем её аналоги из чугуна, к тому же их поверхность нескользкая. Акриловые изделия известны и своим приятным внешним видом, хотя, впрочем, степень их прочности не такая уж высокая. Учитывая, что у акриловых изделий гибкое дно, следует изготовить металлический каркас, иначе дно прогнется под весом человека. Необходимо использовать и специальные ножки, являющиеся частью каркаса для ванн из акрила и стали.
Как закрепить и отрегулировать ножки?
Итак, все инструменты собраны, комплектация проверена, можно приступать к монтажу:
ШАГ 1. Распаковываем ванну и раскладываем все комплектующие в одном месте для удобства сборки.
ШАГ 2. Пол покрываем мягкой ветошью или картоном от упаковки, что бы избежать сколов и царапин, и аккуратно переворачиваем ванну верх дном. Кладем ее посредине помещения, чтобы можно было обойти с любой стороны.
ШАГ 3. Собираем каркас ванны по приложенной производителем инструкции: соблюдаем все отступы и места креплений, указанные производителем. На дно необходимо положить две самые длинные профильные рейки и прикрутить к ним с помощью болтов горизонтальные планки для ножек.
Обязательно проверьте с помощью угольника, что все планки перпендикулярны друг другу и углы между ними 90 градусов. Только тогда можно окончательно затягивать болты.
ШАГ 4. Собираем ножки. На шпильки нужно прикрутить пластиковые упоры и шайбы с гайками в той последовательности, как указано на картинке.
ШАГ 5. Продеваем шпильки свободным концом вверх в отверстия короткого профиля.
Пальцами подкручиваем гайку так, что бы расстояние меду упором и корпусом ванны было 1-2 мм.
ШАГ 6. Накручиваем на торчащей конец шпильки: шайбу, 2 гайки, шайбу и ножку — именно в такой последовательности. Шаги 5 и 6 необходимо повторить для всех остальных опор.
ШАГ 7. С помощью шуруповерта и саморезов прикручиваем продольные профиля ко дну акриловой чаши, проверяя, что бы все отступы, указанные в инструкции, соблюдались.
Обязательно используйте саморезы из комплекта, в противном случае можно легко повредить дно ванны, если крепеж окажется длиннее.
ШАГ 8. Отрегулируйте длину всех ножек и тщательно закрутите все гайки на шпильках с помощью ключа.
ШАГ 9. Переворачиваем ванну и ставим ее на ножки. При помощи подкручивания регулируем высоту от пола, она не должна быть больше 65 см – самая оптимальная и безопасная. Проверить горизонт можно при помощи строительного уровня, и если есть перекос, его следует устранить.
Если вы хотите, чтобы вода в чаше не застаивалась, то можно сделать небольшой технологический уклон в сторону слива, достаточно всего полсантиметра. Для этого, после установки конструкции на постоянное место, немного приподнимают противоположный от слива край, путем выкручивания опорной ножки.
Особенности монтажа опоры для угловой и ассиметричной купели
Процесс монтажа каркаса на угловую ванну практически не отличается от его установки на прямоугольную, разница лишь в том, что количество профилей и крепежа немного разнится, тут все зависит от конкретного производителя, поэтому стоит подробно изучить инструкцию.
Стоит заметить, что угловые и ассиметричные купели имеют достаточно большой объем, и каркас под них должен быть надежным и прочным. Крайне нежелательно устанавливать такую купель только на ножки, даже если они идут в комплекте с изделием. Не пожалейте денег и купите каркас для ванны из профилированной трубы.
На каркас из металла
Сборка каркаса акриловой ванны относится к сложным технологическим операциям, и требует больших временных затрат. Однако это окупается большей надежностью конструкции. Каркасы разрабатываются производителями, с учетом габаритов конкретного изделия. Однако если прибор имеет простую прямоугольную конфигурацию, крепежную конструкцию можно приобрести отдельно. Главной деталью каркаса является рама, именно она выполняет функцию основы для фиксации других конструкционных элементов. Рама бывает сплошной (сварной) или сборной. В последнем случае ее собирают своими руками, используя инструкцию к изделию.
Описание, как собрать каркас для ванны:
- Положить готовую раму на дно ванны, для чего ее нужно перевернуть. Это облегчит сборку каркаса, следуя схеме в инструкции. Комплектация состоит из стоек, шпилек, ножек из пластика, гаек, саморезов и стеновых крепежей. На точное число элементов влияют размеры и конфигурация ванны. В сложных конструкциях деталей на порядок больше.
- Закрепить вертикальную стойку. Делается это при помощи шпильки с накрученной гайкой, которую нужно вставить в отверстие в угловой части рамы. Далее шпилька просовывается в ножку для последующего ввинчивания. Верхняя часть шпильки закрепляется еще одной гайкой. По схожей схеме монтируют остальные стойки. По ходу ввинчивания шпилек, нужно оставлять небольшой зазор от рамы до стойки, это даст возможность выставить каркас по высоте.
- Установка каркаса. После того, как все стойки окажутся на своих местах, выполняют регулировку каркаса по высоте и горизонтали. Для проверки используют строительный уровень.
- Прикручивание каркаса к ванне с помощью саморезов. Первым делом фиксация выполняется в районе усиленной пластины на дне чаши. Далее переходят к углам конструкции (в районе размещения закладных пластин).
- Монтаж ножек на раму. В точках их размещения имеются отверстия с резьбой. В них ввинчивают шпильки, выставляя нужную высоту с помощью линейки. Для фиксации ножек используют гайки.
- Установка подпятников. Если в комплектацию акриловой ванны входит экран, то ножки по наружной стороне оснащаются металлическими г-образными вставками для фиксации панели. Для крепления г-образной пластины применяют гайки в центре ножки. Чтобы менять высоту стойки, гайка вращается в нужную сторону.
- Финальные работы. Ванну нужно перевернуть на ножки, отрегулировав их по высоте. Далее сантехнический прибор придвигают к стене, что дает возможность отметить точки расположения настенных креплений. Прикручивание и фиксация бортов выполняется по той же технологии, как было упомянуто в первом варианте установки. К установленной конструкции приставляют экран, чтобы наметить точки его фиксации по краям и в центре. С помощью саморезов, в намеченные места прикручиваются пластины, на которые крепится декоративный экран.
В конце работы делают заделку стыковых участков между бортами прибора и стеной. Для этих целей обычно применяют силиконовый герметик. Перед его нанесением основание обеих поверхностей очищают от пыли и проходят обезжиривающей жидкостью. Чтобы не запачкать стены и бортики ванны, на них клеят строительный скотч. Силикон нужно укладывать равномерным слоем, для выравнивания которого обычно применяют мокрый палец. Каркасы часто применяют и для сборки угловой акриловой ванны.
Как установить ванну на кирпичные опоры?
Если металлическая рама недоступна, акриловая ванна может быть установлена на кирпичные опоры. Этот метод неэкономичен, несмотря на то, что конструкция особенно долговечна, поскольку требует большого количества кирпичей. Кроме того, полы перегружены из-за относительно большого веса готовой опоры. Чтобы снизить затраты на строительство и снизить нагрузку на пол, рекомендуется установить акриловую ванну на кирпичные колонны.
Установка выполняется в следующем порядке:
- Не снимая защитную пленку, ванна вносится в помещение и устанавливается на месте будущей установки, после чего отмечается расположение колонн.
- В зависимости от длины ванны, необходимо указать, где будут располагаться от 2 до 3 колонн, где одна расположена посередине дна, а две другие — по краям изгиба ванны.
- После снятия ванны колонны начинают подниматься в длину от 17 до 19 см, так что высота ванны над полом не превышает 60-65 см.
- Каменной кладке дают высохнуть в течение 12-24 часов, затем к ванне прикрепляют сифон и плотно прижимают к стене для установки на ранее изготовленные колонны.
- Используйте силиконовый герметик, чтобы заполнить зазор между колоннами и дном резервуара.
- Края ванны крепятся к стене металлическими крючками и углами.
Опытные специалисты рекомендуют нанести монтажной пеной, снизить теплопроводность и резонанс материала перед установкой на нижнюю поверхность акриловой ванны. Также использование пенополиуретана при монтаже снижает вероятность повреждения дна акриловой ванны кирпичными опорами.
Если для конкретной модели нет металлических опор, установка будет производиться на кирпичной площадке. По мнению экспертов, этот метод не хуже с точки зрения надежности, чем предыдущая версия, единственное отличие состоит в том, что этот метод требует больше времени, хотя в предыдущей версии он немного «грязнее». Установка акриловой ванны на подиум выполняется с помощью пилы, пенополиуретана, кирпича, раствора и влагостойкой фанеры.
Наиболее известным методом крепления акриловых ванн является комбинированный метод, при котором установка выполняется на металлическом каркасе из алюминиевого профиля, а для предотвращения изгибания и деформации дна используется обычный кирпич.
Перед установкой акриловых ванн все должно быть спроектировано таким образом, чтобы во время установки она лежала точно по бокам ранее установленного профиля, а дно находилось в небольшом контакте с кладкой. В этой ситуации крепление к стене выполняется с помощью герметика, который наносится на профиль, и в то же время используется герметик, который предотвращает протекание воды.
Таким образом, изготовление рамы можно считать завершенным, но вы можете создать защитный экран из того же металлического профиля. Этот экран скроет внутреннюю часть и сможет обеспечить дополнительную защиту внешней стороны, а также создать специальный люк для ремонта и обслуживания сифона.
Установка ванной своими руками — ответственное, но относительно несложное событие. При большом желании справиться с монтажными работами вы можете сделать это самостоятельно, отказавшись от услуг сторонних специалистов и значительно сэкономив деньги.
Установка акриловой ванны. Подробная инструкция
Одной из главных положительных особенностей таких конструкций, которая выгодно отличает их от фона устаревших металлических моделей, является малый вес, что позволяет устанавливать акриловые ванны отдельно без помощи специалистов. Установка акриловой ванны является относительно сложным процессом, так как этот материал очень чувствителен к механическим повреждениям острыми или тяжелыми предметами. Также бесполезно тянуть устройство в течение длительного времени, поскольку ванна, изготовленная из этого материала, имеет одно неприятное свойство при неподходящем или длительном хранении, она может изменить свою первоначальную форму.
Подготовительные работы и варианты монтажа акриловых ванн
Перед установкой акриловой ванны своими руками необходимо подготовить место и саму ванну к установке, удалить все ненужные предметы из ванны, демонтировать старое оборудование, подготовить необходимые инструменты и материалы для монтажных работ.
Перед установкой новой акриловой ванной необходимо выполнить некоторые подготовительные работы:
- сначала отключите подачу воды к центральному крану;
- затем демонтируете старую ванну;
- вставить новую гофрированную трубу в канализацию;
- смажьте соединение между гофром и сливным отверстием герметиком;
- выровняйте пол акриловой ванны.
Теперь вы можете перейти непосредственно к установке новой акриловой ванны.
Правила и инструкции по монтажу акриловых сантехнических изделий позволяют одним из вышеописанных способов прикрепить ванну к стене или полу в зависимости от ее типа и модели. Если у комплекта есть металлическая рама, то лучше установить на нее шрифт и использовать прилагаемые инструкции. Если специальные ножки продаются вместе с ванной, акриловая ванна должна быть прикреплена к ножкам, поскольку такая опора была разработана специально для этой модели с учетом областей с наибольшим напряжением.
Давайте подробнее рассмотрим, как установить акриловую ванну.
Соответствие габаритов помещения и ванны
Замеры помещения.
При выборе ванны для установки в городской квартире с небольшим санузлом нужно провести замеры помещения и при определении величины емкости учитывать, что ее длина должна быть на 3-5 см меньше расстояния между стенами, а ширина — такой, чтобы не мешать передвижению.
Угловые чаши выбирают по величине прямых стенок: изделие должно уместиться в отведенном месте и не перекрывать подход к раковине и другим предметам обстановки.
Для просторной ванной эти ограничения неважны и габариты чаши могут быть любыми.
Высота бортов емкости подбирается в зависимости от требований хозяина. При покупке изделия нужно учесть, что чаша будет находиться выше пола: под днищем необходимо прикрепить сливной сифон, установить ножки или другие опоры.
Отделка
Настенная плитка — последний этап в отделке ванной комнаты. Делайте это только после того, как ванна и другие сантехнические изделия будут надежно закреплены. Независимо от того, какой материал корпуса вы выберете, не забудьте создать свободный доступ к трубам и соединениям.
Ванна устанавливается в несколько этапов, некоторые из которых являются общими, в то время как другие включены в зависимости от материала изготовления самого устройства
Сам процесс установки не сложен, но следует соблюдать осторожность при работе с мелкими деталями. Основная проблема заключается в подключении сифона и других деталей
Есть два способа сделать это.
- Подсоедините его перед установкой ванны. Это намного проще, потому что доступ к сливным отверстиям неограничен. И сам процесс можно контролировать визуально. Тем не менее, вы должны быть очень осторожны во время установки, чтобы не повредить установленные фитинги. Из-за того, что ванна является громоздким и тяжелым предметом, это проблематично.
- Установите ванну на свое место и выровняйте ее. Только тогда подключите группу сифонов. Сложность процесса отражается в том, что работа должна выполняться на ощупь. Невозможно сразу увидеть с обеих сторон ванну. Но взамен сантехник имеет возможность более свободно манипулировать ванной.
Второй вариант кажется более подходящим.
Работы следует разделить на две категории. Одно дело, если ванна установлена в недавно отремонтированном помещении, и совсем другое дело, если старую ванну менять на новую.
В первом случае ничего не нужно подготавливать. Обратите внимание, что напольная плитка, если она покрывает всю площадь помещения, должна наноситься на клей, нанесенный сплошным слоем, а не в нескольких местах. В противном случае ванна, наполненная водой может повредить плитку
Во втором случае необходимо проверить пол. Обратите особое внимание на места, где будут находиться ножки новой ванны. Возможно, что новые ножки будут в другом месте
Мы отдельно напомним вам оптимальную высоту ванны. Ранее эксперты подсчитали, что для среднего человека наиболее выгодно поднимать ногу, чтобы войти в ванну на максимальную высоту 60 см. Но сейчас на рынке появилось гораздо больше моделей ванн с разными габаритными размерами. Поэтому этот случай должен регулироваться собственными предпочтениями.
Если плитка не была уложена под ванную комнату, то в этой точке рекомендуется немного поднять уровень пола. Даже 1 см дополнительной высоты будет достаточно.
Как устроен каркас и из чего он изготовлен
Каркасы для акриловых ванн можно разделить на два вида:
- Металлический каркас;
- Кирпичный каркас;
Рассмотрим более подробно из чего и как изготовлен металлический каркас – выполнен он из профильной квадратной или прямоугольной трубы собранного при помощи сварных соединений. Такой каркас, как правило, окрашен коррозионностойкой краской также он имеет регулировочные ножки.
Изготавливаются металлические каркасы чаще всего для прямоугольных стандартных размеров ванн:
- 150х70;
- 170х70;
- 185х70.
Для ванн с нестандартной формой каркасы могут продаваться в комплекте, если в комплект каркас не входит, то вам предложат его купить отдельно или изготовить индивидуально.
Каркас в себя должен включать следующее: рамку по всему периметру борта ванны в независимости от ее формы. К такой рамке по углам и к самым длинным сторонам посередине приварены опорные стойки с регулировочными ножками. Также обязательно должны быть как минимум две опорные планки под саму чашу.
Помимо основной своей несущей функции, каркас также играет роль основы для закрепления декоративных панелей, за которыми можно будет убрать различные принадлежности для .
Теперь рассмотрим такой вопрос, как установка ванны на кирпичи. Устройство такого каркаса заключается в том, что взамен металлической несущей части, выкладываются две кирпичные перегородки, на цементно-песчаном растворе, сама ванна устанавливается на эти перегородки. Хотя этот способ значительно надежнее, но стоит отметить, что он значительно сложнее.
Итак, для того чтобы правильно выполнить установку ванной на кирпич нужно сначала выполнить разметку. Для этого надо положить ванну рядом с местом где она будет установлена. Разметка выполняется следующим образом с каждой стороны от края чаши отступается примерно по 20 см. – это будет точки, от которых в результате будет уложен кирпич. Когда разметка выполнена надо приготовить кирпич и замешать цементный раствор. Когда вы начнете выполнять кладку помните, что толщину швов в той перегородке которая ближе к сливу нужно делать тонкими, а в той которая располагается дальше более толстыми. Это необходимо для создания уклона в сторону слива. После когда как опорные перегородки выложены на края надо будет уложить половинки для создания упоров.
Следующим шагом устанавливаем на ванну сифон, замешиваем опять раствор накладываем его толстым слоем на перегородки и устанавливаем сверху ванну. Используя уровень для контроля уклона. Необходимо также следить за тем чтобы борта как можно плотнее прилегали к стенам. Ведь после нужно будет выполнить герметизацию этих стыков. Ждем примерно сутки для застывания раствора, а после можно приступать к дальнейшим работам, например, установки декоративного экрана.
Особенные модели
Угловые
Сборка и установка угловых купелей происходит по тем же правилам. Единственное, такие изделия необходимо ставить только на каркас, который идет в комплекте, это связано с особенностями формы каждой модели. Как правило, производитель комплектует свой товар подробной инструкцией. Поэтому со сборкой и установкой угловых ванн должен справится любой мужчина.
Гидромассажные
А вот гидромассажные ванны собрать не так просто. Тут потребуется куда больше времени и усилий. Ведь помимо непосредственной установки необходимо еще подключить систему насосов и все грамотно настроить. Но не стоит этого пугаться, потому что мы подробно описали все нюансы в этой статье:
Правила установки
Приобретая ванну, обязательно обращайте внимание на систему крепления, которой она комплектуется. После покупки санитарной емкости внимательно прочитайте инструкцию, ознакомьтесь со способом монтажа, который рекомендует для этой модели производитель
Наглядная схема установки ванны
В большинстве случаев процесс установки ванной выглядит следующим образом:
- Перед тем, как закрепить стальную ванну, необходимо подготовить площадку для установки. Если в качестве отделки используется керамическая плитка, то нужно выполнить укладку кафеля на пол и стены там, где располагается емкость.
- Ванна переворачивается на бок, а затем аккуратно ставится на пол, так как в этом положении гораздо удобнее подключать сливную и переливную трубу.
- Не меняя положение санитарной емкости, напольный сифон соединяют с пластиковыми трубами, используя уплотнитель или герметик.
- К днищу ванной прикручивают или приклеивают ножки, регулируя опоры по высоте.
- Ванну размещают таким образом, чтобы можно было подключить сифон к канализационной системе.
- При необходимости под днищем ванной сооружают подиум из кирпичей или других влагостойких материалов. Делают каркас для того, чтобы спрятать трубы за декоративным экраном.
- В последнюю очередь нужно герметично заделать стыки между стенами и санитарной емкостью с помощью герметика, влагостойкого раствора или пластикового уголка.
