Как выбрать антенный разветвитель

Правила установки

Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.

Равновесная структура

Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.

Неравновесная структура

Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.

В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами. Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель. Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.

Технические характеристики

Ключевые характеристики, которыми обладают все делители сигнала:

  • Количество выходов – это количество независимых потоков, на которые разделяется входящий сигнал.
  • Допустимый уровень частот – эта характеристики отражает частотный диапазон, с которым может работать устройство.
  • Конструкция – небольшие разделители обычно выполняются в виде трубки, тогда как многопоточные устройства имеют вид коробки.
  • Вносимый уровень потерь – при разделении сигнала также происходит дополнительное небольшое его ослабление, что и отражает эта характеристика.
  • Сопротивление – системы сотовой связи работают согласно стандарту, при котором сопротивление является фиксированной величиной и составляет 50 Ом.
  • Максимальная мощность – отражает количество ватт, с которым может работать разделитель сигнала.
  • Уровень КСВ – отражает отношение линии передачи к нагрузке; в идеале этот параметр должен стремиться к единице.
  • Тип разъема – практически все современные системы сотовой связи применяют разъемы N-типа.

Как правильно выбрать разветвитель для ТВ

Покупая разветвитель телевизионной антенны, первое, на что необходимо обратить внимание – это количество портов-выходов. Если в доме три телеприёмника, к которым вы хотите подвести телесигнал и разделить его, то, конечно, понадобится разветвитель с тремя выходами

Это его основная визуальная характеристика и вы вряд ли ошибётесь. Разумным решением станет покупка делителя с дополнительным выходом, так сказать на перспективу.

Отечественные и зарубежные производители поставляют на рынок массу сплиттеров от двойного делителя до 16-типортового. Их корпус содержит маркировку с указанием рабочего частотного диапазона и обозначение входов и выходов. Уточните, поддерживает ли выбранный микроприбор необходимые частоты? Наиболее распространённым рабочим диапазоном является 5-860 МГц, что позволяет легко распределять телевизионный сигнал формата DVB-T2, сохраняя качество эфира. Не ошибиться с частотами вам поможет функция индикации частот каналов в вашем телевизоре. Максимальная частота одного из каналов должна попадать в частотный диапазон делителя.

  • Заслуживает внимания и такой критерий, как затухание. Его параметры указываются в децибелах на корпусе устройства или в его инструкции. Из двух подходящих сплиттеров остановите выбор на том, у которого значение затухания меньшее.
  • Об активных и пассивных делителях вы уже знаете. При покупке активной модели ваша задача – определиться с типом источника питания (регулируемый или нет), и позаботиться о наличии розетки в выбранном месте.
  • Делители бывают разными по способу присоединения кабеля. Вы можете встретить устройства с винтовыми зажимами (работает с любым диаметром кабеля), с резьбовыми соединениями, с коаксиальными разъёмами и те, где кабель потребуется припаять.

Взгляните на выбранный делитель с эстетической стороны. Геометрия и габариты этого устройства бывают различными, вам решать – выставлять его «напоказ» или отвести ему незаметное место. Если планируете настенное крепление, то нужен корпус с крепёжными отверстиями.

Тех умельцев, кто решил самостоятельно сделать телевизионную разводку в своём жилище, может посетить соблазн создать краб своими руками. Технически это несложно, если понимать, из чего состоит делитель. Но даже если у вас в арсенале припасены необходимые трансформаторы и конденсаторы, а также корпус будущего делителя, не усложняйте себе жизнь. Ваше изделие будет служить только для аналогового сигнала, а для спутникового и цифрового ТВ может оказаться бесполезным. А вот приобретение готового «краба» от ведущих изготовителей – это надёжное и долгосрочное решение.

Под понятием антенный разветвитель (краб) подразумевается три вида устройств:

  • сплиттеры (делители);
  • диплексоры (сумматоры);
  • ответвители (TAP).

Каждый разветвитель служит для решения определенных задач.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

  • Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
  • Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
  • Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
  • Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

  • Кабель антенны накручиваем на вход разветвителя (IN).
  • Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
  • Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
  • Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Как правильно подобрать лучший сплиттер для ТВ

На этикетке, наклеенной на корпус, указаны важные параметры, на которые стоит ориентироваться, чтобы выбрать наиболее подходящее устройство:

  • полоса пропускания. Обозначает диапазон частот, с которыми может работать разделитель. Частота стандартных ТВ каналов разнится от 5 до 1000 МГц, при использовании спутниковой тарелки верхняя граница возрастает до 2500 МГц;

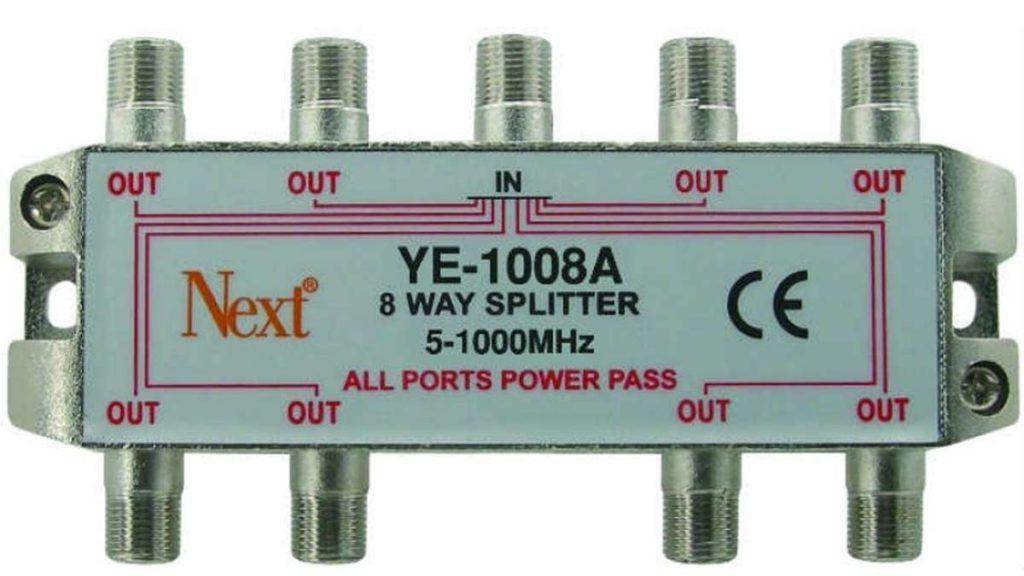

  • количество выходных штекеров. Обыкновенный разветвитель сигнала может иметь от 2 до 8 выходов. Нужно покупать устройство в зависимости от того, на сколько приемников требуется разделить сигнал. Но можно выбирать и с запасом, если планируется расширение домашней телевизионной сети. На силе сигнала это не скажется;
  • уровень затухания. Определяет понижение мощности. Чем параметр ниже, тем устройство качественней, так как сила сигнала, поступающего к электронике, сохраняется лучше. Особенно этот параметр важен при количестве выходов от 3 и выше. Указывается в децибелах;
  • наличие высокочастотного усилителя. Присутствует в активных разделителях. Проходя через такие устройства, сигнал не затухает, а даже увеличивает свою мощность. Главный минус активного разветвителя — использование только при разделении одного поступающего сигнала на 2. Также такое устройство значительно дороже своих пассивных аналогов.

На корпусе указана важная информацияВажно! Если используется спутниковое телевидение, то необходимо выбирать сплиттер с полосой пропускания 5-2500 МГц, а не 5-1000, так как второй вариант не охватывает частоты спутникового ТВ. Для 2 принимающих устройств можно подобрать достаточно хороший сплиттер, который найдется практически в любом магазине, для 3 — дорогой тройник помощнее

Для 4 обычным пассивным устройством уже не обойтись, придется покупать усилитель (иначе сигнал будет слишком слабым, соответственно, и картинка будет плохого качества)

Для 2 принимающих устройств можно подобрать достаточно хороший сплиттер, который найдется практически в любом магазине, для 3 — дорогой тройник помощнее. Для 4 обычным пассивным устройством уже не обойтись, придется покупать усилитель (иначе сигнал будет слишком слабым, соответственно, и картинка будет плохого качества).

Вам это будет интересно Особенности многожильного провода

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

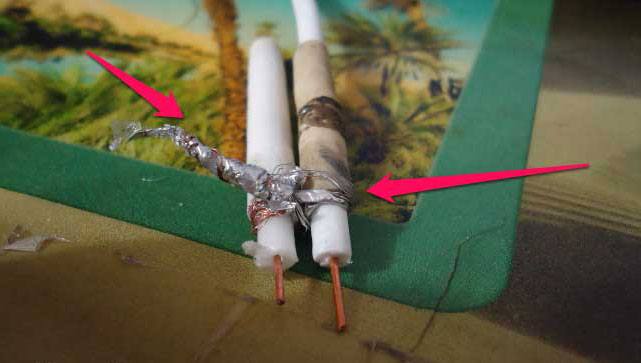

  1. Берется антенна и два коаксиальных кабеля.
  2. Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
  3. У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
  4. Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Что такое адаптер

Адаптеры служат для соединения электрических приборов различного назначения, в том числе, для съема и преобразования энергии.

Среди многочисленной группы приспособлений этого вида можно выделить, зависимости от направления использования, несколько, в том числе:

  • Адаптеры (блоки) питания — внешние и встраиваемые устройства, применяемые для зарядки и питания электроприборов. В соответствии с условиями эксплуатации подключаемых приборов блоки питания выполняют функции понижения напряжения сети 220В до требуемого значения (3–36В) и преобразования переменного тока в постоянный.
  • Сетевые адаптеры, служащие для организации интернет-связи и создания локальной компьютерной сети. Сетевые устройства могут быть внутренними или внешними. Первые встроены в материнскую плату компьютера или ноутбука. Вторые подключаются к компьютеру посредством USB кабеля.

По способу передачи данных сетевые адаптеры разделяются на проводные и беспроводные. Для проводных устройств используется подключение при помощи коаксиального, оптоволоконного кабеля или кабеля витая пара рекомендуемой марки – такая связь отличается повышенной надежностью.

Однако более популярны сегодня беспроводные сетевые переходники-адаптеры, интегрированные в смартфоны, ноутбуки, планшеты и позволяющие обойтись без громоздкой кабельной системы. Встроенный сетевой адаптер может использоваться как в виде приемника сигнала, поступающего от роутера, так и в качестве передатчика, раздающего сигнал.

При выборе сетевых адаптеров следует учитывать, что их технические возможности существенно различаются по различным параметрам, включая конструкцию разъемов, скорость передачи данных, совместимость с различными видами микропроцессоров, протоколы Wi-Fi, диапазоны частот (2.4 или 5 ГГц) и др.

Как подключить разветвитель антенного кабеля

Подключить сплиттер можно несколькими способами:

  • сплиттер с винтовым зажимом сочетается с кабелем любого диаметра;
  • с резьбовым соединением используется в сочетании с тонким кабелем;
  • к коаксиальным гнездам можно подключить любые кабеля, для этого подойдут обычные антенные штекеры;

Важно! Некоторые сплиттеру предполагают спайку. Технология подключения следующая:

Технология подключения следующая:

  1. Закрепить на устанавливаемой поверхности разветвитель .
  2. На антенном разделителе снять заклепки с каждого разъема.
  3. Используя коаксиальный кабель соединить телевизор и гнездо.
  4. Подключить общий телевизионный кабель.

Через делитель с согласованием

Делители с согласованием различаются по полосе пропускания, т.е., для эфирного ТВ полоса пропускания будет 5-1000 Мгц, а для спутникового – 5-2400 Мгц. Таким образом, для спутникового может использоваться делитель от эфирного, а наоборот – нет.

При хорошем сигнале от антенны вполне достаточно использовать пассивный разветвитель. Он намного проще в использовании, и не приведет к таким проблемам, как сгоревший усилитель, проблемы с блоком питания и пр.

Для работы усиливающего блока необходимо постоянное подключение к электропитанию, без него ток в антенну не будет проходить. Именно поэтому требуется установка делителя с возможностью доступа к питанию.

В таком случае два приемника (цифровое ТВ или ресивер) будет разделяться на активный и пассивный. Активный будет принимать ток через антенное гнездо, а пассивный – принимать уже отработанный сигнал.

Через обычный разветвитель

При отсутствии прохода для питания ток можно подавать между делителем и сплиттером. В итоге на усилитель будет подаваться ток, а сигнал через делитель, поступит к приемнику. Если требуется подключить три и более ТВ, то потребуется сплиттер с соответствующим количеством разъемов.

Основные модели на российском рынке

Сегодня на российском рынке представлено более сотни различных делителей сигнала, которые отличаются друг от друга по множеству параметров – количество выходов, уровень вносимых потерь, конструкция, частоты и так далее. Кратко рассмотрим основные модели сплиттеров, которые пользуются наибольшей популярностью в России:

Модель

BS800/2500 1/2

BS700/2700 1/2

BS700/2700 1/3 (300W)

BS800/2500 1/4

BS700/2700 1/4

BS300/2500 1/5

BS700/2700 1/8

Количество выходов

2 шт.

2 шт.

3 шт.

4 шт.

4 шт.

5 шт.

8 шт.

Допустимый уровень частот

От 0,8 до 2,5 ГГц

От 0,7 до 2,7 ГГц

От 0,7 до 2,7 ГГц

От 0,8 до 2,5 ГГц

От 0,7 до 2,7 ГГц

От 0,3 до 2,5 ГГц

От 0,7 до 2,7 ГГц

Конструкция

Круглая трубка

Небольшая коробка, внутри которой расположена управляющая микросхема

Квадратная трубка

Круглая трубка

Квадратный блок, внутри которого располагается микросхема

Небольшая коробка, внутри которого располагается микросхема

Квадратный блок, внутри которого располагается микросхема

Вносимый уровень потерь

Менее 0,3 децибел

Менее 0,5 децибел

Менее 0,4 децибел

Менее 0,3 децибел

Менее 0,5 децибел

Менее 0,5 децибел

Менее 0,5 децибел

Сопротивление

50 Ом

50 Ом

50 Ом

50 Ом

50 Ом

50 Ом

50 Ом

Максимальная мощность

100 ватт

50 ватт

300 ватт

100 ватт

50 ватт

35 ватт

50 ватт

Уровень КСВ

1,3

1,2

1,3

1,3

1,2

1,2

1,2

Тип разъема

N-type

N-type

N-type

N-type

N-type

N-type

N-type

Вес

165 г

220 г

420 г

210 г

350 г

160 г

950 г

Габариты

21 x 6 x 2,5 см

9,5 x 8,7 x 2 см

27 x 6 x 2,5 см

23,5 x 6 x 4,5 см

12 x 11 x 2 см

11 x 8,5 x 3 см

19,8 x 14,3 x 2,2

У нашей компании Antenna1 Вы можете купить делитель сигнала с установкой. Мы работаем со всеми типами клиентов. У нас есть все необходимые разрешения и лицензии для проведения работ. Чтобы подать заявку на установку, свяжитесь с нами по телефону или с помощью формы обратной связи на сайте. Наш центральный офис находится в Москве, однако мы работаем по территории всей России.

Услуга

   Цена руб.

          Монтаж внешней антенны до 3 метров

2500

            Монтаж Внешней антенны высота до 10 метров

5000

Монтаж репитера и ПНР

2000

Монтаж Wifi роутера

1000

Монтаж внутренней антенны

1500

Прокладка кабеля за 1 метр

50

Прокладка кабеля-канала или гофры за 1 метр

50

Распайка разъемов

100

Монтаж бустера

2000

Монтаж мачты 1,5 метр

3000

Монтаж мачты 8 м

5000

Монтаж мачты 18 м

7000

Демонстрация работы оборудования

2000

Обследование объекта

1000

Дорога до объекта (за 1 км)

20

        Выявление проблем/техподдержка (за час)

1500

Антенный разветвитель своими руками

Схема антенного разветвителя не содержит ничего сложного, и сделать его самостоятельно технически вполне возможно. Любой делитель состоит из моста с ферритовым трансформатором и конденсаторами. Но стоит ли это так усложнять? Изготовленное устройство будет подходить только для разделения сигнала аналогового телевидения, а ферритовые кольца можно найти только в специализированных магазинах.

Имеет смысл конструктивно доработать недорогой антенный разветвитель китайского производства или переделать пассивный делитель в активный. Многие китайские ноунейм-производители экономят на установке дополнительных резисторов и SMD-конденсаторов. Наилучшим вариантом будет покупка делителя проверенных брендов, таких как Alda, Rexant или Lans.

Как правильно выбрать разветвитель для ТВ

Покупая разветвитель телевизионной антенны, первое, на что необходимо обратить внимание – это количество портов-выходов. Если в доме три телеприёмника, к которым вы хотите подвести телесигнал и разделить его, то, конечно, понадобится разветвитель с тремя выходами

Это его основная визуальная характеристика и вы вряд ли ошибётесь. Разумным решением станет покупка делителя с дополнительным выходом, так сказать на перспективу.

Вас может заинтересовать: Подключить монитор к цифровой ТВ приставке

Отечественные и зарубежные производители поставляют на рынок массу сплиттеров от двойного делителя до 16-типортового. Их корпус содержит маркировку с указанием рабочего частотного диапазона и обозначение входов и выходов. Уточните, поддерживает ли выбранный микроприбор необходимые частоты? Наиболее распространённым рабочим диапазоном является 5-860 МГц, что позволяет легко распределять телевизионный сигнал формата DVB-T2, сохраняя качество эфира. Не ошибиться с частотами вам поможет функция индикации частот каналов в вашем телевизоре. Максимальная частота одного из каналов должна попадать в частотный диапазон делителя.

  • Заслуживает внимания и такой критерий, как затухание. Его параметры указываются в децибелах на корпусе устройства или в его инструкции. Из двух подходящих сплиттеров остановите выбор на том, у которого значение затухания меньшее.
  • Об активных и пассивных делителях вы уже знаете. При покупке активной модели ваша задача – определиться с типом источника питания (регулируемый или нет), и позаботиться о наличии розетки в выбранном месте.
  • Делители бывают разными по способу присоединения кабеля. Вы можете встретить устройства с винтовыми зажимами (работает с любым диаметром кабеля), с резьбовыми соединениями, с коаксиальными разъёмами и те, где кабель потребуется припаять.

Взгляните на выбранный делитель с эстетической стороны. Геометрия и габариты этого устройства бывают различными, вам решать – выставлять его «напоказ» или отвести ему незаметное место. Если планируете настенное крепление, то нужен корпус с крепёжными отверстиями.

Тех умельцев, кто решил самостоятельно сделать телевизионную разводку в своём жилище, может посетить соблазн создать краб своими руками. Технически это несложно, если понимать, из чего состоит делитель. Но даже если у вас в арсенале припасены необходимые трансформаторы и конденсаторы, а также корпус будущего делителя, не усложняйте себе жизнь. Ваше изделие будет служить только для аналогового сигнала, а для спутникового и цифрового ТВ может оказаться бесполезным. А вот приобретение готового «краба» от ведущих изготовителей – это надёжное и долгосрочное решение.

Назначение и основные различия

Сплиттеры позволяют равномерно разделить телевизионный сигнал между несколькими выходами. Например, если уровень входного сигнала был 12 Дб, то на выходах двойного делителя он будет 6 Дб, тройного – 4 Дб, четверного – 3 Дб.

Двойной сплиттер

На рисунке представлено схематическое изображение двойного сплиттера, где:

А – вход сигнала;

В и С – выход.

Антенные разветвители данного типа используются в тех случаях, когда необходимо подать сигнал на 2 или 3 телевизора, можно и более, если устройство с усилителем (активный сплиттер). В качестве примера можно привести модель польского производителя ARA-01A.

Диплексоры позволяют соединить два сигнала в один. Большинство моделей сумматоров является универсальными, они могут работать в двух направлениях, то есть исполнять роль сумматора или делителя.

Двойной диплексор

На рисунке представлено схематическое изображение двойного диплексора, где:

А и В – входные сигналы;

С – выходной сигнал.

Диплексор применяется в тех случаях, когда необходимо пустить по одному кабелю сигнал от спутниковой и обычной антенны или совместить сигналы различных диапазонов. На рисунке показан пример совместного использования сумматора и делителя, где:

  • А – телевизионная антенна;
  • В – спутниковая антенна;
  • С – сумматор;
  • D – розетка со встроенным делителем для подключения двух телевизионных кабелей.


Схема совместного использования сумматора и делителя Ответвители служат для организации магистральной телевизионной сети, например, для отвода сигнала в квартиры многоэтажного дома.

Схема организации магистрали

На рисунке показан пример организации магистрали при помощи нескольких ответвителей, где:

  • А – входящий сигнал;
  • B, C, D, E, F, G, H, I, J – отвод сигналов (tap), например, на каждый этаж девятиэтажного дома.

Как видно из схемы соединения, у таких устройств один выход проходной, с него сигнал подается на входной разъем следующего ответвителя.

Видео: телевизионный антенный разветвитель.

К антенным разветвителям также можно отнести блокиратор диапазонов (заглушка), который широко применяется операторами кабельного телевидения для разделения социальных и платных пакетов подключения.

В быту чаще всего используются именно сплиттеры, они служат для подключения к входящему в квартиру антенному кабелю нескольких телевизоров, именно от этих устройств напрямую зависит качество телевизионного сигнала.

Как работают делители

Даже не помышляйте о том, чтобы просто присоединить к антенне два параллельных кабеля и получить ещё один источник сигнала. Неужели нельзя соединять антенные кабели по-простому? Закон не запрещает, но нельзя.

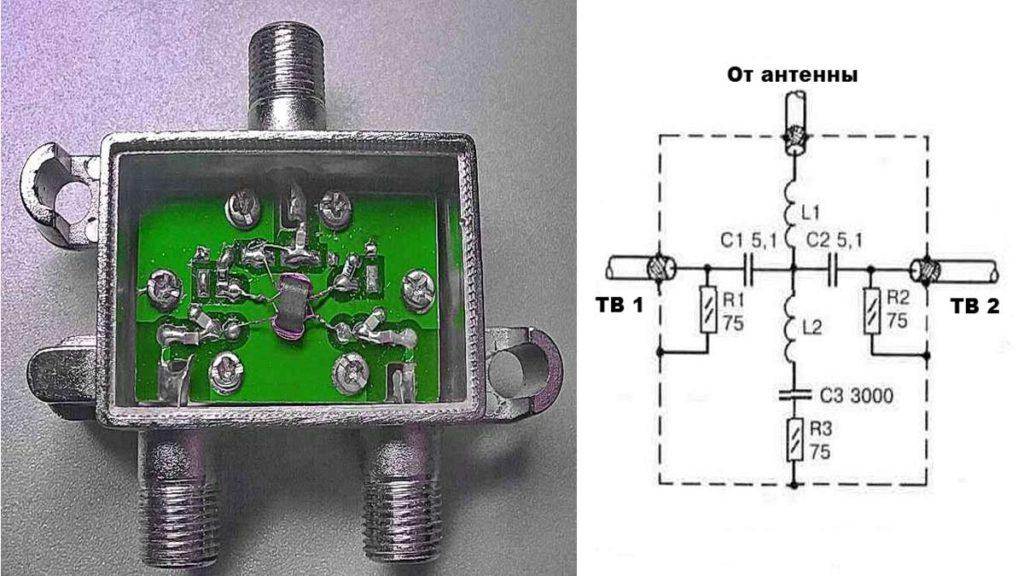

Схема и плата делителя

Антенный кабель, как и любой другой, имеет характеристику, которая называется «волновое сопротивление». Кабель имеет своё, рассчитанное конструкторами волновое сопротивление, поэтому он должен подключаться только к объекту, который имеет такое же волновое сопротивление. Любая попытка подключить кабель «к чему попало» приводит к тому, что основная часть сигнала, дойдя до конца кабеля, не поступает к объекту с другим значением волнового сопротивления, а вместо этого отражается и идёт по коаксиалу назад.

Сигнал не будет переходить от кабеля к объекту с «неправильным» волновым сопротивлением. Вот поэтому, вместо примитивного, неправильного соединения в виде скрутки, нужно использовать разветвитель коаксиального кабеля, или сумматор антенных сигналов, с хорошо просчитанным волновым сопротивлением, таким же, как у кабеля. К сожалению, поделённый на несколько приёмников сигнал на выходе имеет несколько сниженный уровень.

Знание того, как работает ваш делитель, поможет уменьшить время устранения возможных неполадок. Например, при рваной картинке на экране, поиск причин целесообразно начать с диагностики неисправностей в источнике сигнала. Нужно проверить кабельные разъемы сплиттера, изоляцию кабеля. Никакие металлические части кабельного экрана не должны касаться центральной жилы кабеля или зажима.

Сплиттеры и разделители для ТВ

Сами устройства выглядят очень просто, но есть некоторые особенности, с которыми покупатели должны быть знакомы прежде, чем сделать покупку. В этом руководстве будет подробно описаны основы использования ТВ сплиттеров и разделителей, в том числе и объяснение, как они работают, какие типы существуют и принципы работы. Это гораздо более практично и гораздо дешевле, чем вызов электрика для установки совершенно новой розетки. Есть и другие случаи, когда пользователь может комбинировать различные телевизионные сигналы, чтобы их подключить к одному телевизору.

Основные виды устройств для работы с телесигналом:

  • Сплиттер телевизионный.
  • Сумматоры.

Типы сплиттеров и сумматоров

  • Обычные разветвители.
  • Усилители сигнала.
  • Диплексеры.

В этом разделе будет описано несколько различных типов телевизионных разветвителей и сумматоров

Раздел также обратит внимание на некоторые качества для каждого типа, помогая читателю решить, какие виды разветвителя или сумматора ему нужны

Обычные разветвители


Обычные разветвители просто разделяют телесигнал без дополнительной обработки. Это приводит к потере качества эфира для каждого устройства, которое использует тот же самый телесигнал. Двусторонний сплиттер, например, теряет в конечной силе сигнала, половину качества эфира чем, если бы он пошёл прямо на одном устройстве. Сила телесигнала измеряется в децибелах, так что если телесигнал имеет большой высокий децибел для вычисления смело делите на два.

Высокая Пропускная Способность

Высокая пропускная способность разветвителя предназначены для разделения плотных сигналов, таких как те, что используются для телевидения высокой чёткости. Большинство кабельных телевизионных эфиров существуют с частотой в 1 тыс. мегагерц (МГц), поэтому сплиттер должен быть высокой пропускной способности чтобы обработать эту частоту и избежать затухания телесигнала. Разветвители высокой пропускной способности, как правило, немного дороже, чем обычные сплиттеры, но расходы должны избегать оттого, что может быть большая потеря в качестве сигнала.

Усилители сигнала

Главной целью усилителя телесигнала является увеличение силы сигнала без искажения. Некоторые усилители телесигнала с несколькими выходами, так что они могут разделить сигнал уже после его усиления. Многие усилители сигнала также позволяет пользователям контролировать, насколько они хотят усилить его разветвления. Эти устройства являются отличным решением для телесигналов, которые становятся слишком слабыми после того, как обыкновенный разветвитель разделил их. Усилитель сигнала может также использоваться в сочетании с сплиттером, если усилитель сигнала не делит телесигнал на столько раз, насколько хочет пользователь.

Диплексеры

Диплексеры — это другое название для сплиттера. Они также могут получать один телесигнал и разделить его на несколько раз, что означает, что они функционируют также как разветвители. Диплексеры особенно полезны для объединения кабелей телесигнала с антенной и работает они по тому же коаксиальному кабелю что и приёмник телевизора. Местные телеканалы уже доступны в формате высокой чёткости через антенну, также можно подключить каналы кабельного телевидения. Пользователь может использовать диплексер, чтобы смотреть крупноформатные станции с одинаковым качеством по телевизору.

Сочетающий в себе спутниковый и сигнал антенны немного сложнее. Большинство антенных сигналов передаются через РК-59-й коаксиальный кабель, в то время как спутниковые телесигналы, как правило, через RC-6 кабель. Поэтому лучше обратитесь к руководству пользователя спутниковой системы, прежде чем пытаться запустить спутниковый телесигнал через разветвитель.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором. На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, надеть штекер таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер. Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

  1. Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
  2. Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Если у вас в доме подключен только один телевизор, то проблем обычно не возникает. Телевизионный сигнал в этом случае поступает в телеприёмник непосредственно от антенны. Проблема возникает тогда, когда вы хотите смотреть два или более телевизоров. Вам не придётся покупать отдельную антенну для каждого из них. На помощь придёт разветвитель для телевизионного кабеля – малогабаритный прибор, который полностью решит эту проблему.

«Магическими» иностранными словами сплиттер и диплексор называют соответственно обычный антенный разветвитель для цифрового телевидения или сумматор двух различных сигналов. В среде кабельных операторов эти устройства часто именуют «крабами».

Антенный разветвитель

Антенный разветвитель – это пассивный прибор, который разделит между всеми подключенными аппараты сигнал так, чтобы все смотрели передачу с одинаковым качеством. Потери (помехи) при этом будут минимальные. В зависимости от потребностей пользователя, разновидностей три:

Сплиттер (делитель). Это разветвитель, который делит входной сигнал равномерно между подключенными устройствами. Оптимально для подключения до 3 аппаратов. Если больше — понадобится сплиттер с усилителем.

Диплексер (сумматор). Смешивает сигналы разных диапазонов, к примеру, спутниковые и эфирные каналы, а затем передает по одному кабелю. На входе квартиры работает по обратному принципу – разделяют полученные сигналы, подключают сигнал от спутника или эфир на телевизоры пользователей. Конструкция включает фильтры, которые сводят до минимума помехи.

Ответвитель (тап). Распределяет сигнал по магистральной внутридомовой сети. К примеру, сети многоквартирного дома. Количество выходов равно количеству подключенных устройств. За счет широкого диапазона и нормированного коэффициента затухания выравнивает уровень сигнала по всей сети.

Наиболее часто ставят сплиттер на кабеле, входящим в квартиру, который распределяет сигнал по комнатам. Поэтому рекомендации будут по тому, какой выбрать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
