Схема и пошаговая инструкция, как своими руками собрать детскую кроватку

3 шаг – собираем кроватку по чертежу

Теперь самое интересное. Начинаем собирать кроватку. Крепил все на саморезы – желтые, 5х90 мм. На всю детскую кроватку ушло чуть меньше 200 штук.

Чертеж с размерами очень помогал:

Сначала собрал “боковинки”. Тут очень помогает схема, которую я распечатал отдельно для наглядности. Перед тем, как скреплять бруски – засверливал в них отверстия (3мм сверлом), чтобы бруски не раскололись. Это одна из особенностей сборки кроватки из дерева. Прикручивал мини-дрелью (шуруповерта у меня нет, так что и дрель на низких оборотах отлично работала).

Получились вот такие две боковинки:

В конце, прикручу еще и “дымоход” – а пока он будет только мешать.

Далее – самое простое. Просто соединил длинными брусками две боковинки в 6 местах. Одному работать не очень удобно, но реально. Смотрите фото, вот что получилось в итоге:

Благодаря подробному чертежу, без каких-либо проблем собрал кроватку за один вечер своими руками!

Разновидности кроваток-маятников и их особенности

Как и практически любые виды кроватей, кроватки-маятники имеют множество разных форм и особенностей комплектации. Рассмотрим основные их разновидности.

По форме: прямоугольная, круглая, овальная

Как правило, детские кроватки имеют форму прямоугольника. Однако, в последнее время стали набирать популярность кроватки круглых и овальных форм.

Диаметр круглых кроваток обычно не превышает 90 см, то есть они предназначены для детей с рождения и до 3-6 месяцев, после чего кроватку требуется сменить. Зачастую круглые кроватки являются трансформерами и при достижении ребенком определенного роста они легко удлиняются, превращаясь в овальные.

Фото: Детская кроватка-маятник и её разновидности (по форме)

Овальные формы не имеют особых преимуществ в сравнении с прямоугольными и обычно являются неким «предметом статуса». Такие кроватки не слишком удобно размещать у стены, как правило, более красиво и органично они смотрятся в центре детской комнаты. Также следует иметь в виду, что стоимость матрасов и белья для круглых и овальных кроваток несколько выше, чем стоимость аналогичных товаров стандартных прямоугольных форм.

По виду маятника: ручной, автоматический

Самый простой способ укачивания — вручную, причем маятниковые механизмы срабатывают даже на легкий толчок и по инерции качают еще несколько раз, чего вполне может хватить для засыпания малыша, проснувшегося посреди ночи.

Маме для этого даже не нужно вылезать из-под одеяла. Это значительно экономит силы мамы во время долгого укачивания малыша.

Электрический маятник выполняет ту же работу, но без участия человека. Некоторые автоматические маятники имеют датчики звука и включаются, когда «слышат», что ребенок начал просыпаться. Однако, данная функция не всегда удобна, поскольку механизм не умеет различать место происхождения звука и может 15-20 минут качать пустую кроватку только потому, что кричащий ребенок просто пробежал мимо.

По комплектности: без ящика, с ящиком, с комодом

Многие кроватки имеют дополнительную комплектацию, например, под спальным местом могут быть предусмотрены полозья для выдвижного бельевого ящика, в котором также можно хранить игрушки и другие детские вещи.

Некоторые модели имеют встроенные детские комоды с пеленальными столиками. Такой «гибрид» очень удобен в использовании и позволяет не тратить деньги и силы на поиск дополнительной детской мебели, подходящей по стилю и размерам. Однако учтите, что данные кровати будут оборудованы поперечным маятником.

Самые простые кроватки не имеют ни пеленальных столиков, ни шкафчиков, однако, родители могут самостоятельно дополнить кроватку подходящими по размеру выдвижными ящиками, комодами и прочим необходимым.

По подвижности: на колесиках, без колесиков

Большинство детских кроваток комплектуется колесиками с фиксаторами, причем часть кроваток в принципе не может использоваться без колес. Кроватки на ножках (без колесиков) также встречаются и, как правило, относятся к более низкому ценовому сегменту.

Однако, наличие колес не является столь уж необходимым: все равно основное время кроватка проводит с зафиксированными колесами, что не имеет принципиального отличия от кроватки, просто установленной на ножки.

По сложности: кровать-трансформер с маятником

Кроватки-транформеры, как правило, имеют целый набор дополнительных деталей и даже видов мебели, которая может использоваться как малышом, так и уже подросшим ребенком. Зачастую такая кроватка сначала имеет размер люльки, затем удлиняется в детскую кроватку с бортиком, а для подросшего малыша она превращается практически в полноценную кровать.

Фото: Кровать-трансформер и варианты её трансформации

Такие кроватки также могут быть оснащены маятниковым механизмом, разумеется, в комплектациях, предназначенных для самых маленьких.

По размеру спального места

Стандартный размер спального места для малышей — 120х60 см. Реже встречаются кроватки больших размеров — 140х70 см.

Этими же размерами руководствуются текстильные фабрики при пошиве детского постельного белья.

Но спрос рождает предложение и широкое распространение круглых и овальных кроваток повлекло появление других размеров спального места:

  • круглые с диаметром от 65 до 90 см, при этом наибольшей популярностью пользуется диаметр 75 см;
  • овальные с размерами от 90х60 до 125х75 см.

Маятниковая кровать для новорождённых

Сегодня наиболее распространены именно маятниковые кроватки. Собирают мебель в комнате, где она позднее будет стоять. Чтобы верно выполнить работу, нужно приготовить инструменты. Домашнему мастеру понадобятся следующие приспособления:

  • ножницы или нож для распаковки коробки;
  • комплект отвёрток и гаечный ключ (удобной подменой считается вариант с набором насадок);
  • шестигранник, биты;
  • рулетка для калибровки;
  • плоскогубцы.

Все современные кровати для малышей обустроены евровинтами со скрытыми головками и внутренними шестигранниками. Вследствие этого для их сборки понадобятся особые ключи. Хороший инструмент, несомненно, поможет добиться совершенной ровности соединяемых частей. В зависимости от особенностей детской мебели составляющие также отличаются. Поэтому комплект инструментов может варьироваться. Все всецело зависит от модели.

Ключевой особенностью маятниковой кровати считаются особые колебательные движения, которые скорее похожи на покачивания малыша в руках матери. Устройство запускается автономно при малых перемещениях ребёнка, что способствует быстрому сну.

Существует несколько типов маятников:

  1. Продольный. Это самый распространенный вариант. Он хорошо имитирует качание. Научные исследования показали, что эти движения нормализуют внутричерепное давление.
  2. Пересечённый. Конфигурация продукта напоминает классические люльки, которые могут раскачиваться. При необходимости кроватку можно зафиксировать. Сборкой детской маятниковой кровати можно заниматься и в маленькой комнате.
  3. Универсальный. У моделей можно заменить способ движения. Сначала дети спят в колыбели. Когда они немного подрастают, кровать расширяется. Стенки убираются. Мебель становится стационарной, недвижимой.

Почти все товары дополняются удобным пеленальным столиком.

Детские кроватки-маятники изготовлены обычно из натурального, экологически чистого дерева, покрытого аквалаком. Модель соединяет в себе раму, поддон, ножки, спинку, маятниковое устройство. Практически все кроватки дополняются ящиками, шкафом для хранения вещей. Примеры — модели Леля, Берёзка, Умка, Лия, Алиса, Pali Joy, Лира, Антошка. В каком порядке собирать детскую кроватку с маятником, можно посмотреть в инструкции.

Обычно работа выполняется таким образом:

  1. Часть с планками скрепляется.
  2. Станина крепится на винтах, за которыми следуют направляющие, располагающиеся на стенках. Кроватка должна быть перевернута для установки манежа.
  3. Боковина маятника закрепляется винтами.

Задняя и передняя стенки системы обычно похожи

Необходимо обратить на это внимание, собирая маятниковую кроватку. Если перепутать части, то устройство не будет работать. Маячок придётся разобрать

Чтобы не повредить детали и пол во время процесса сборки, необходимо постелить на рабочую плоскость ткань. В помещении должно быть светло, чтобы все компоненты были отлично видны

Маячок придётся разобрать. Чтобы не повредить детали и пол во время процесса сборки, необходимо постелить на рабочую плоскость ткань. В помещении должно быть светло, чтобы все компоненты были отлично видны.

Далее нужно выполнить следующие действия:

  1. Объединить заднюю стенку с боковинами.
  2. Установить дно кровати.
  3. Прикрепить переднюю стенку и части с боков.
  4. Поставить ползунки ящика.
  5. Закрепить ножки.
  6. Все винты скрыть.

Детское спальное место из дерева

Безусловно, самым подходящим материалом для изготовления мебели для детей является дерево.

Самое верное решение, на наш взгляд, это массив или, в крайнем случае, МДФ. Этот материал является экологически чистым и безопасным в сравнении с ДСП. Конечно, можно изготовить кровать из ДСП или из ЛДСП, но эти плиты выделяют опасные токсины и не подходят для детской комнаты.

Детская кровать из фанеры может быть изготовлена, это более дешевый и доступный материал. Однако мебель из него получается неплохая. Предпочтительнее выбирать качественную многослойную березовую фанеру. В таком случае кровать из фанеры своими руками долго будет радовать своим качеством и прочностью.

Для того чтобы изготовить детскую кровать своими руками понадобится схема и соответствующие чертежи.Свой эскиз можно начертить самостоятельно, если знать из каких деталей состоит этот предмет интерьера. Следует помнить, что габариты кровати должны соответствовать размерам матраса. Поэтому его необходимо приобрести заранее.

Порядок работы:

  1. Для начала следует подготовить все необходимые детали согласно схеме.Для этого для начала наноситься разметка на материал с помощью простого карандаша (его следы легко можно удалить с поверхности).
  2. С помощью лобзика или мелкозубой пила аккуратно выпиливается каждая деталь-заготовка.
  3. Распил материала можно заказать там, где он приобретался. Это значительно сэкономит время.
  4. Все детали после распила должны быть тщательно отшлифованы.
  5. Далее необходимо вырезать алюминиевые уголки и сделать в них отверстия для крепежных элементов.
  6. Готовые металлические детали следует прикрутить к бортам таким образом, чтобы на них расположить основание матраса.
  7. Далее собирается каркас кровати. Для крепежа деталей рекомендуется использовать мебельные стяжки. Они создадут более прочную конструкцию.
  8. Если изготавливается кровать с ящиками своими руками, то по завершении основной сборки можно приступить к сборке ящиков. Их необходимо оснастить мебельными колесиками для удобства пользования. Оптимальный вариант — 2 вместительных ящика, один можно использовать для постельного белья, а другой для игрушек.
  9. По окончании сборки можно покрыть готовое изделие грунтовкой, краской и лаком. Естественно использование ярких цветов для создания уютной атмосферы детской. Если была изготовлена кровать для подростка, то достаточно пропитки приятного оттенка.

Достаточно проявить немного фантазии и эта простая конструкция превратиться в мечту любого ребенка. Достаточно придать внешним деталям более привлекательный вид.

Деревянная кровать для детской комнаты в виде машинки — мечта любого мальчишки

Чтобы изготовить спальное место в виде машины или придать ей другой внешний вид необходимо выпилить боковины по эскизу и оклеить их пленкой с рисунком, нанесенным на широкоформатном плоттере. Срезы оклеить п-образным ПВХ профилем (это сделают специалисты). Ламели для поддержания матраса крепятся на брус с помощью латодержателей. Для крепежа на видимых местах деталей используются эксцентрики.

Разновидности кроваток

При выборе кроватки необходимо учесть потребности как малыша, так и родителей. Существует несколько основных типов детских кроваток:

  • колыбель;
  • классическая кроватка;
  • кровать-маятник;
  • качалка;
  • манеж.

Каждый из видов имеет свои преимущества и недостатки. Ребенок в первые месяцы своего существования будет более комфортно себя чувствовать в колыбели. Она имеет вид небольшой кроватки, прикрепленной к двум стойкам на высоких ножках. По мере взросления ребенка из-за увеличения его активности колыбель может стать опасной.

Самой востребованной моделью кроватки является классическая.

Рассчитана она для ребенка до 3 лет и имеет разнообразные функции и приспособления: возможность откидывать бортики и регулировать высоту дна. Это самый недорогой и потому самый востребованный вариант. Кроватка-маятник и кроватка-качалка практически одинаковые. Отличаются они лишь фиксатором. У качалки для фиксации используются колесики. Маятник оснащен специальным механизмом, позволяющим продлить процесс колебания. Вместо колесиков у маятника имеются специальные фиксаторы, которые не требуют ежедневного откручивания.

Кровать манежного типа отличается от обычных материалом, из которого выполнены стенки. Чаще всего для манежей используют ткань. Этот тип больше подойдет для ребенка, умеющего ходить. Минусом является низкое дно, из-за которого усложняется процесс укладывания и вынимания.

Возможные ошибки

Тот, кто прежде не сталкивался с изготовлением мебели, может совершить ряд ошибок. Вот наиболее распространённые из них:

  • Использование свежей древесины. Поскольку со временем материал будет усыхать, уплотняться и, соответственно, уменьшаться в размерах, конструкция попросту развалится. Для кровати следует приобретать только доски, которые в течение двух или трёх лет отлежались в сухом, проветриваемом помещении либо прошли машинную сушку.
  • Пренебрежение шлифовкой деталей. Все части детской мебели должны быть качественно обработаны во избежание травматизма. Поскольку ребёнок может засунуть руку даже в узкие щели или полностью залезть под кровать, шлифовать следует даже те, которые находятся внутри конструкции.
  • Соединение деталей при помощи шурупов. Подобный вариант сборки хорош где угодно, но только не в детской мебели. Под воздействием постоянных нагрузок резьба будет разрушать структуру древесных волокон, и со временем конструкция расшатается. Для сборки деталей следует применять специальные шипованные соединения, которые показаны на рисунке ниже, и обязательно проклеивать их столярным клеем. Для укрепления мест, которые поддаются наибольшим нагрузкам, используют металлические стяжки.

Мастер-класс №2. Кроватка для ребенка старше 3-х лет

Ребенок старше 3-х лет нуждается в собственном спальном месте, на котором он будет спать как минимум до школьного возраста. Если вы собираетесь мастерить кроватку ребенку, который уже находится в дошкольном возрасте, то кровать прослужит ему несколько лет — до начала подросткового периода.

В создании спального места для дошкольника требования к материалам остаются теми же, что и для новорожденных, но форма кровати может значительно отличаться.

Любая кровать состоит из основных элементов: каркаса, планок или ламелей, спинки, ножек и боковых бортиков. Между собой детали крепятся на саморезы.

Разрабатывая чертеж для кроватки, в которой будет спать более взрослый ребенок, можно не волноваться о том, что он может выпасть из нее, потому бортики могут быть довольно низкими. Полностью от бортиков можно отказаться в дизайне низкой кровати для школьника.

Например, автор ZoSo с сайта yaplakal.com учел желание своего четырехлетнего сына и создал кроватку со ступеньками. О том, как сделать такой предмет мебели, читайте в подробной инструкции ниже.

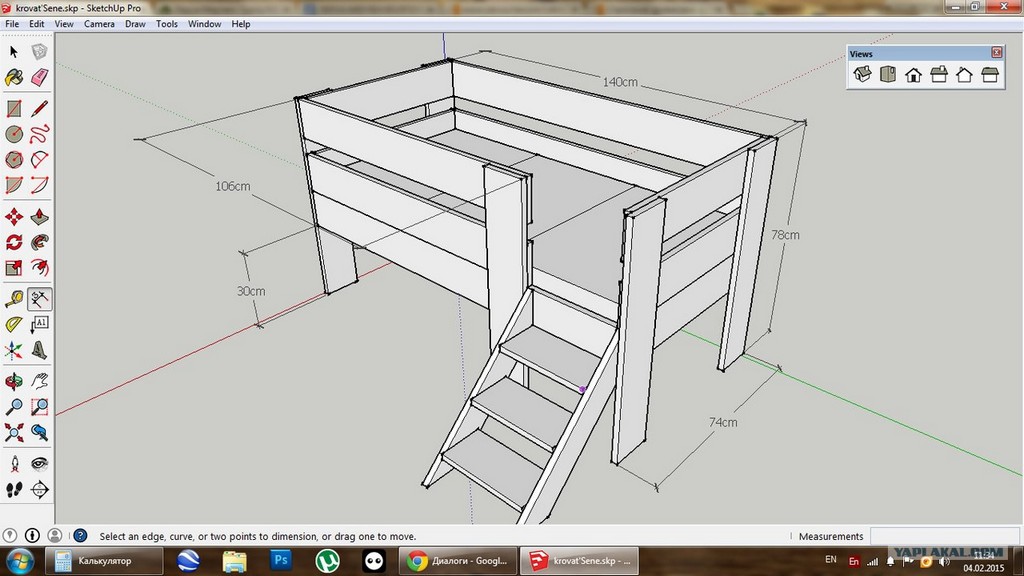

1.Первым делом разрабатывается чертеж

Обратите внимание на размеры основы: она должна быть «на вырост», чтобы прослужить ребенку не менее 5 лет

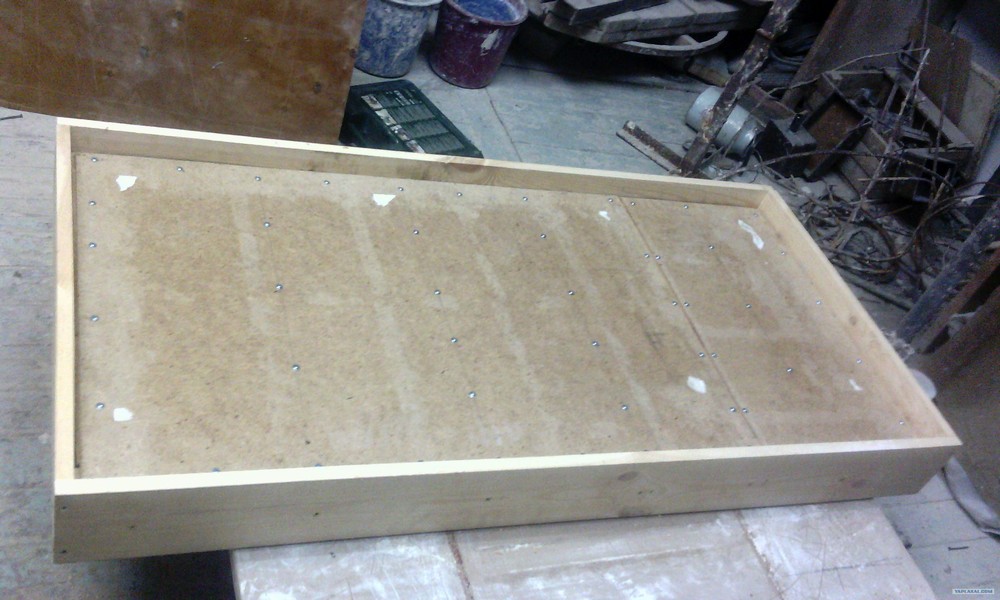

2. Начинать работу нужно с основы. Для низа кровати берется фанера, к которой прикрепляются планки и металлические уголки.

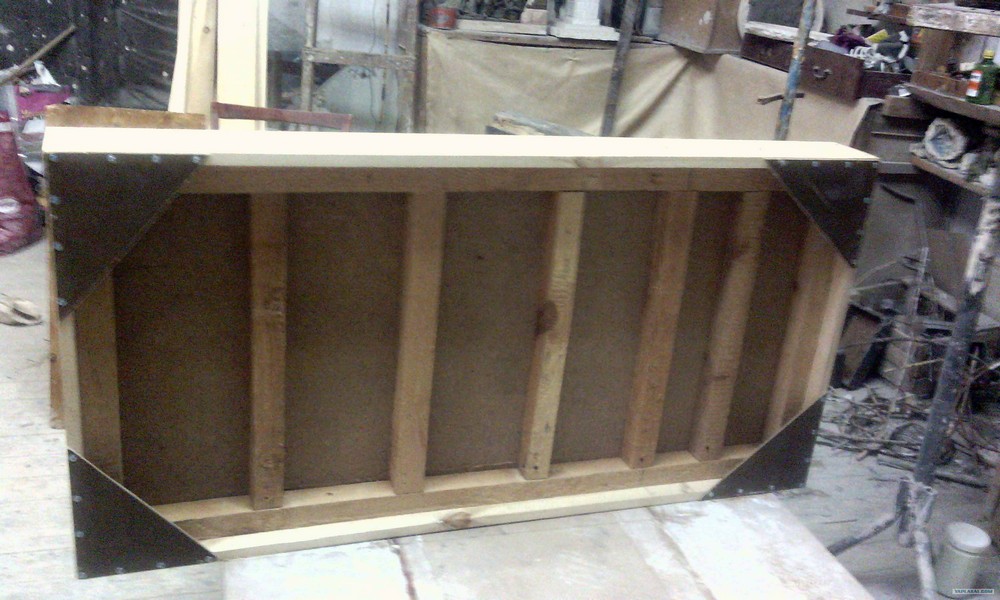

3. Далее вырезается каркас, и детали скрепляются между собой саморезами.

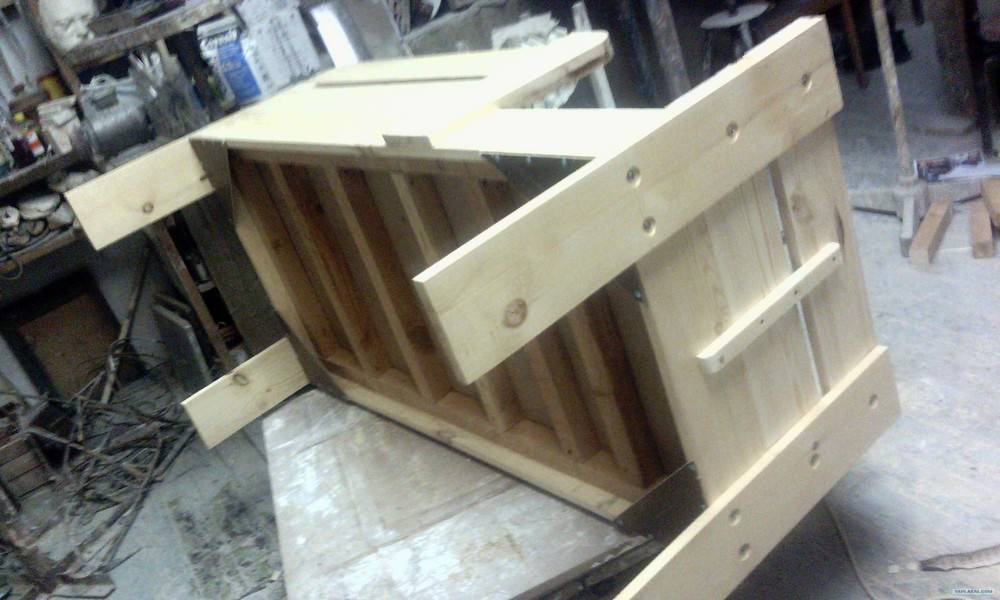

4. Далее необходимо прикрутить ножки. Здесь используются прямоугольные дощечки, которые соответствуют дизайну кровати.

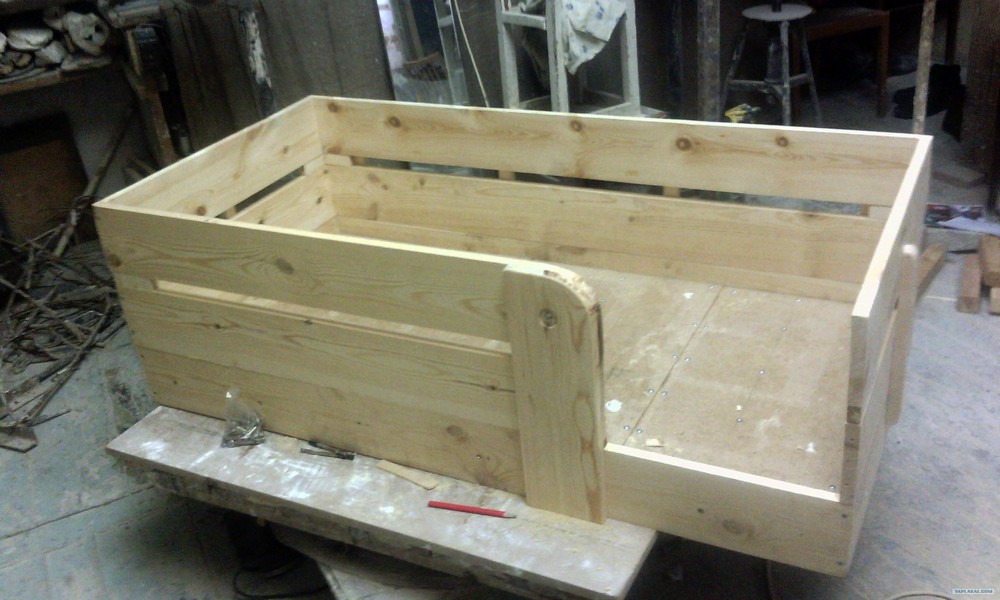

5. Получается практически готовая, но пока сырая конструкция.

6. Каркас покрывается акриловым лаком.

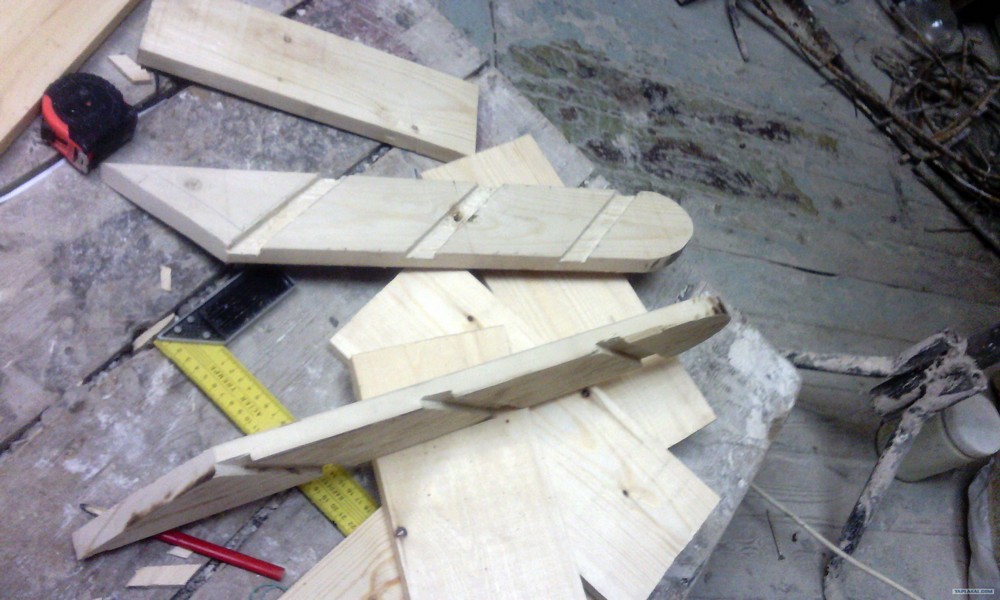

7. Далее нужно вырезать заготовки для ступенек

Здесь важно отмерить правильную высоту, чтобы ступеньки идеально подходили к кровати. Их можно сделать как придвижными, так и несъемными

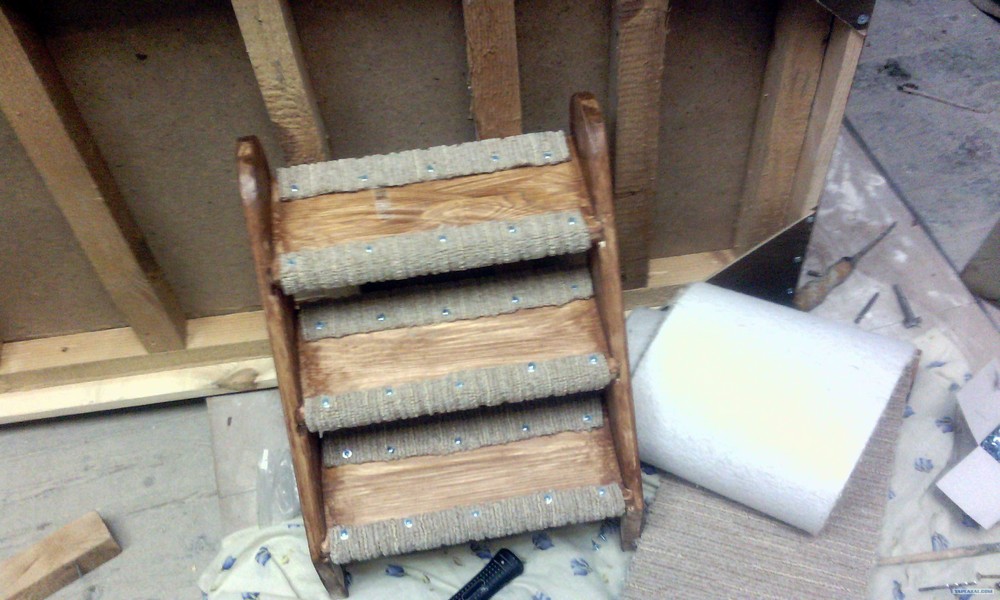

8. После сборки ступеньки будут выглядеть так:

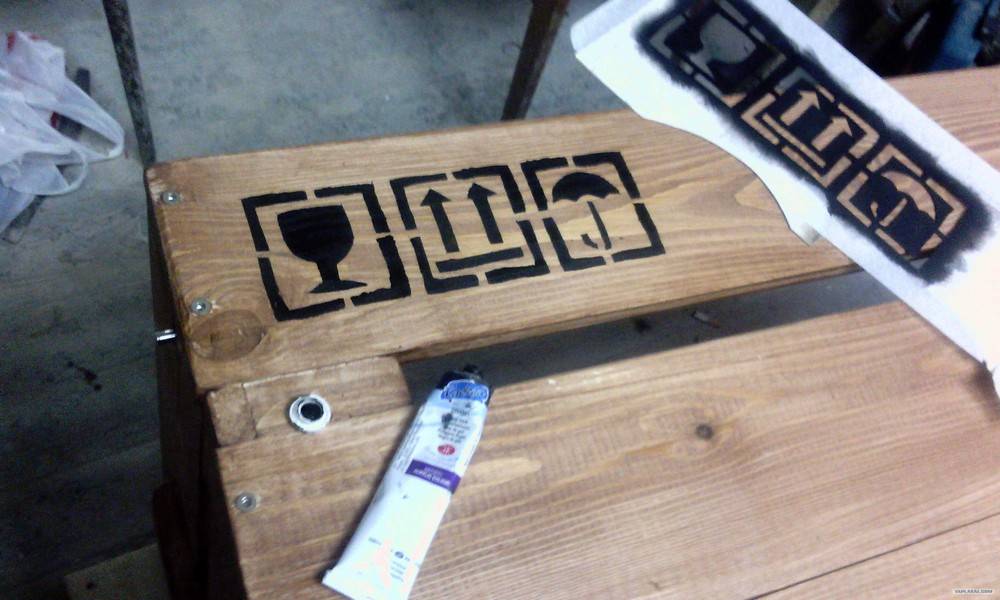

9. Ступеньки тоже нужно покрыть лаком. Также их можно обить ковролином, но это опционально.

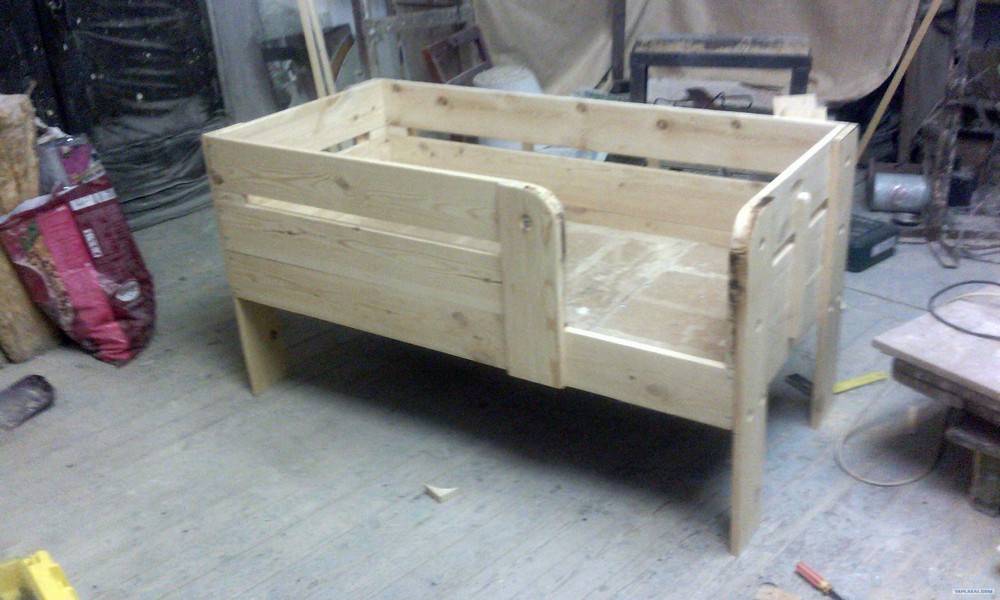

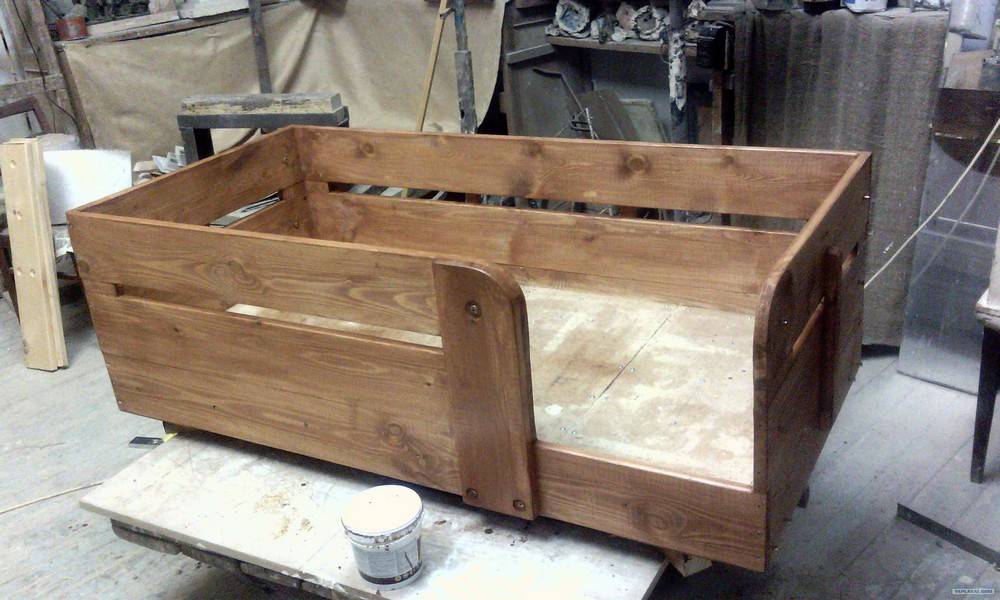

10. В итоге получается вот такое произведение:

Плюсы самодельной кровати:

  1. Вы самостоятельно разрабатываете дизайн этого предмета мебели, поэтому можете добавить дополнительные детали на свой вкус: например, выдвижные ящики, полочки, лесенки и т. д.
  2. Можно быть уверены в том, что кровать будет прочной и надежной, сделанной из качественных и проверенных материалов, безопасных для здоровья.
  3. Экономия.
  4. Эксклюзивность.

Кроме того, вы можете продумать модель кровати, которая идеально подойдет к комнате вашего ребенка. Если детей двое, то можно построить двухъярусную кровать.

Вне зависимости от модели кровати, ребенку должно быть на ней удобно и спокойно, чтобы ничего не тревожило его сон.

Вдохновите нас — поделитесь материалом с друзьями в соцсетях:

Для новорожденного ребенка основным местом его пребывания является детская кроватка. Родители стараются выбирать для своего только самое лучшее и безопасное. Однако, качественные вещи стоят довольно дорого. Цена некоторых импортных кроваток запредельно высока. Но как быть в такой непростой ситуации? Купить более дешевую модель, качество которой оставляет желать лучшего?

Запомните важное правило: экономить на здоровье и благополучии своих детей – это неприемлемо! Если у вас нет возможности купить добротную кроватку для своего ребенка, то кроватка для новорожденного своими руками — это именно то, что Вам нужно. Может она и будет уступать по дизайну магазинному аналогу, зато в качестве этой мебели вы можете быть совершенно уверены

Детская кроватка для новорожденного своими руками, сделанная с любовью, станет любимым местом отдыха вашего чада и предметом гордости всей семьи за умелые руки папы.

Инструкция по сборке круглой кроватки-люльки с маятником

Схема сборки круглой кроватки с маятником:

  1. Собрать ограждение:
  • Расположить секции кроватки так, чтобы отверстия на дугах находились на верху.
  • Соединить правую и левую секции ограждения с помощью втулок и винтов.
  • Соединить собранные секции между собой с помощью втулок и винтов.

Схема сборка ограждения круглой кроватки с маятником

  1. Собрать планку маятника:
  • Вставить в отверстия в планках маятника втулки.
  • Прикрепить планку маятника к ограждению с помощью винтов.
  • Повернуть кроватку планками маятника вниз.

Схема сборки планки маятника

  1. Собрать ложе:
  • С внутренней стороны стоек ограждения закрепить на одинаковой высоте уголки, используя винты и гайки.
  • Полукруглые части ложе установить на уголки.
  • Закрепить ложе винтами и гайками.
  • Повернуть кроватку планками маятника вверх.

Схема сборки ложе для круглой кроватки с маятником

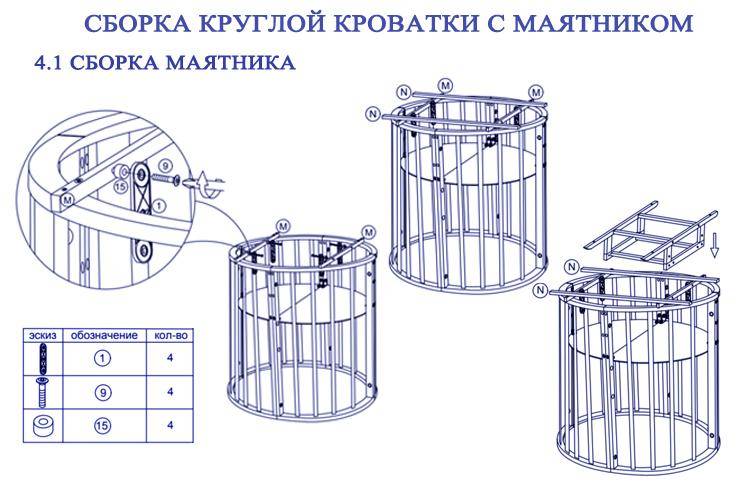

  1. Собрать маятник.
  • Собрать основание маятника: закрепить планки винтами-конфиматами к опорам маятника.
  • Вкрутить в отверстия в опорах маятника втулки.
  • Повернуть основание маятника так, чтобы длинные планки были наверху.

Схема сборки маятника для круглой кроватки

  • К планкам маятника, прикрепленным к кроватке, с помощью винтов прикрепите втулки и маятниковые опоры.
  • Для удобства сборки рекомендуется на планки маятника установить временные планки (идут в комплекте). Они будут служить временной опорой при монтаже основания маятника.
  • Установить основание маятника на временные опорные планки.

Схема сборки маятникового механизма для круглой кроватки

  • Прикрепить к основанию маятника втулки и опоры маятниковые, используя винты.
  • Вкрутить в отверстия в основании маятника втулки.
  • Во втулки установить опоры колесные.
  • Удалить вспомогательные планки.
  • Установить кроватку на опоры колесные.
  • Вкрутить резьбовые стопора во втулки опорах маятника.

Схема сборки маятника кроватки круглой (заключительный этап)

Схема сборки продольного маятника для круглой кроватки

Продольный маятник Ellipse Ellipsebed

Продольный маятник имеет продольное качание от головы к ножкам, максимально приближенное к естественному укачиванию у мамы на руках.

Схема сборки продольного маятника Схема сборки продольного маятника Схема сборки продольного маятника Схема сборки продольного маятника Установка круглой кроватки на продольный маятник

как собрать маятник к круглой кроватке

Уход за коляской в домашних условиях: как помыть раму, снять, постирать и одеть тканевые элементы

Чистота коляски — это не только красивый, эстетичный вид транспорта, но и здоровье вашего малыша, ведь пыль и грязь очень вредны для ребёнка. При эксплуатации трансформера запомните главные правила по уходу.

  1. После каждой прогулки следует протирать раму, колёса, ручку тканью, смоченной в мыльном растворе. Можно использовать влажные салфетки. Если ребёнок ел в коляске и в ней остались крошки, их также нужно убрать.
  2. Все съёмные детали рекомендуется стирать при температуре 30 градусов в машинке-автомате на деликатном режиме или руками. Нужно использовать детские средства для стирки без отбеливания, ведь другие могут вызвать аллергическую реакцию у малыша. Желательно всегда ставить дополнительное полоскание.
  3. Тканевые элементы, которые нельзя снять, надо мыть с помощью губки и мыльного раствора, а затем ополаскивать чистой водой.
  4. Сушить съёмные элементы коляски разрешено на открытом воздухе. Нельзя класть их на батареи: от высоких температур материал может потерять форму.
  5. После того как ткань просохнет, можно прикрепить все элементы обратно на трансформер.

Схема сборки кроватки-транформера

Для начала нужно купить все необходимые материалы. Чаще всего кровати-трансформеры делают из дерева, ведь оно экологически чистое. Из инструментов нужна только отвертка. Все необходимые крепления продаются в комплекте с кроватью. Процесс сбора конструкции таков:

Для начала сделайте проект с чертежами.
Приготовьте место, где будет стоять кровать. Застелите его светлой тканью, чтобы не потерять мелкие детали (болтики и винтики).
Соберите каркас для кровати. Для этого соедините нижние борты со спинками. Зафиксируйте каркас, чтобы он не согнулся в процессе работы.
Для начала нужно прикрепить неподвижную стену к обеим стенкам кроватки. Все необходимые крепления идут в комплекте
Обратите внимание! Правильно установите верх и низ стенки.
Теперь займемся местом для сна. Очень часто оно уже готовое, в виде ложа, и его осталось просто положить
Но если ложа нет, значит, оно в виде ламелей. Их нужно вставлять в пазы на боковушках и прикрепить винтиками.
Теперь необходимо установить фасадную стену

Важно, чтобы она была подвижной. Все скрепляется винтиками.
Теперь необходимо собрать тумбочку из деталей в комплекте

Ее закрепляют винтиками. Она будет стоять на уровне кроватки.
Теперь нужно собрать второе дно для маленькой кровати.
Необходимо еще раз проверить все решетки по бокам.
Если конструкция на колесах, ее нужно перевернуть, чтобы монтировать колеса в пазы.
При наличии маятниковых полозьев, их нужно собрать и установить.
Собираем ящики, где будет храниться одежда и другие предметы для малыша.
Прикрепляем боковую стенку (там, где ящики).
Устанавливаем ящики.
Ставим конструкцию на маятник. Не забываем о фиксаторах.
Закрываем все винтики и гайки заглушками (чтобы малыш не поцарапался во время сна).
Прикручиваем к тумбочке столик, где мы будем менять пленки малыша.
Собираем все полочки и вставляем их в конструкцию.

Сборка кроватки-трансформера завершена. Осталось только приготовить постель для малыша.

В зависимости от выбранного комплекта, возможны небольшие отличия в сборке. Чаще всего, вместе с комплектом идет инструкция, которая поможет собрать кровать.

Схема сборки детской кровати с маятником для новорожденного

Наше техническое описание сборки подступает ко почти всем моделям детских кроваток. Собирая детскую кровать строго по схеме от производителя, можно не увидеть собственных ошибок из-за конструктивных особенностей при соединении деталей

Мы попытаемся направить Ваше внимание на эти моменты

Материал, из которого создают кровати для новорожденных, должен соответствовать экологическим нормам, почаще употребляется массив дерева, пореже МДФ и ДСП. Зависимо от черт материала, употребляется особая мебельная фурнитура.

В системе маятниковых устройств используются четыре блока, которые инсталлируются для продольного либо поперечного движения кровати относительно основания. Блок – вытянутая деталь с 2-мя подшипниками по бокам. Один подшипник соединяется с каркасом кровати, иной с основанием .

В собранном виде, при нажатии на корпус кровати, механизм блоков приходит в движение по определенной амплитуде, и кровать начинает раскачиваться. В основании кровати, зависимо от комплектации, находится ящик для белья. На ящик инсталлируются колесики либо ящик скользит по направляющим.

Какой инструмент нужен для сборки кровати с маятниковым механизмом?

Это – шуруповерт с набором бит, крестовая и шестигранная биты. Шестигранный ключ. Молоток. Набор отверток.

  • 1. Последовательность действий.
  • 2. Точность соединения.
  • 3. Усилие, прилагаемое в сборке узла конструкции.

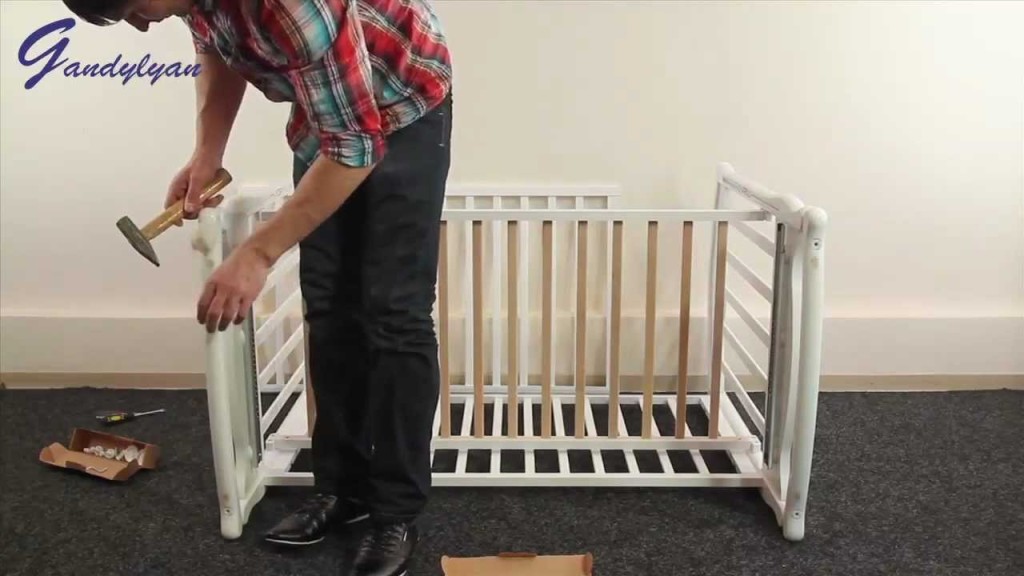

Собираем корпус кровати

Соединяем заднюю стену “1” кровати с боковинами “3”. На рисунке цифрой “8” отмечен конфирмат, который необходимо закрутить при помощи шестигранного ключа. В каждой боковине таковых соединения – по два, конфирмат стягивает боковину с горизонтальной рамкой задней стены. Не следует сходу затягивать конфирматы, для следующих действий.

Устанавливаем дно кровати “4”. Высота установки может изменяться зависимо от возраста малыша, для этого предусмотрены отверстия в боковинах. Реечное основание крепится к боковинам кровати, втулка “12” вставляется в отверстие рамки и через боковину стягивается винтом. Дальше притягиваем не докрученные конфирматы для задней стены.

Слегка открутив фронтальное винты на реечном основании, вставляем переднюю стену кровати “1” стягиваем ее с боковинами. Закручиваем назад винты на реечном основании.

Осуществляем установка подъемной планки “5”. Опускаем пружинку в пластмассовый цилиндр, накладываем клавишу на пружинку и зажимаем, вкладываем эти детали в лицевое отверстие планки по обоим сторонам. В торце планки по бокам есть два сквозных отверстия, вставляем шпильки в их. Шпилька проходит через цилиндр и клавишу, тем фиксируя деталь, углубление на шпильки обязано находиться вверху.

Систему подъемной планки накладываем на верхнюю рамку фронтальной стены кровати. Нижняя часть шпилек обязана погрузиться на определенную глубину в отверстия верхней рейки фронтальной стены. На верх шпильки надевается крепежный элемент, который притягивается винтом через боковину.

Сейчас подъемная планка двигается по шпилькам и фиксируется в углублении на шпильке. Для снятия с фиксатора, необходимо надавить на клавишу. На цветном рисунке изображены шпильки с цилиндрами и крепежным элементом

Внимание, цилиндры должны быть установлены в планке вначале!

Сборка основания кровати

При наличии ящика на направляющих, устанавливаем полозья на внутренние боковины. Продольные планки крепятся к боковинам. Сверху накладывается лист из оргалита и фиксируется. На низ боковин основания набиваются ножки.

Соединение кровати с основанием, устанавливаем маятниковый механизм

Винт для крепления вставляется в подшипник, со стороны большего углубления, тем головка винта на сто процентов погружается в отверстие. С оборотной стороны на резьбу винта надевается распорная трубка. Винт вкручивается в крепежную втулку на основании и ножке кровати. Распорная трубка прилегает к внутреннему кольцу подшипника в маятниковом механизме с одной стороны, а с иной к детали кровати.

При покачивании кровати механизм маятника должен плавненько двигаться, винт не должен раскручиваться, блоки двигаются без препятствий. На блоке механизма маятника есть отверстие для фиксирования кровати, в отверстие блока вставляется особый винт, который предутверждает качание кровати.

Сборка ящика

На картинке фасад и задняя панель ящика стягиваются конфирматоми через боковины. Прибивается дно ящика и инсталлируются колесики.

Кровать с маятниковым механизмом собрана. Добавочно проверяем стяжку узлов, ход подшипников в блоках. Если по каким-то причинам вы не готовы собирать кровать без помощи других, мы будем рады посодействовать – услуга сборка детской кровати от нашей организации.

Установка маятникового механизма

Рассмотрим, как собрать систему маятника детской кроватки на примере самой распространенной модели.

Начните со сборки опоры для маятника. Обычно она включает четыре части, которые требуется скрепить между собой.
Далее с помощью болтов и шайб соберите шарниры на деревянных пластинах.
Полученные шарниры закрепите гайками к основе маятникового устройства. Гайки посадите на небольшие шайбы, их пока не следуют крепко затягивать. Если модель приобретенной вами кроватки снабжена ящиком для белья, самое время установить и прикрепить его согласно вложенной инструкции.
На опору маятникового механизма сверху водружаем корпус кроватки, скрепляем болтами на ножках кроватки, наживляем гайками с шайбами. Боковую часть кроватки закрепите винтами. Установите подшипниковый механизм

Важно проверить, совпадают ли фиксаторы с отверстиями. После снабжения фиксаторами закройте винты заглушками, которые играют декоративную роль.. Маятниковый механизм для детской кроватки

Маятниковый механизм для детской кроватки

Готовая кроватка-маятник должна раскачиваться без особых усилий.

После сборки необходимо проверить безопасность и надежность конструкции. При раскачивании кровать не должна шататься. Испытайте, как крепко установлено основание, насколько легко подвижная стенка передвигается вниз и вверх. Возьмите за правило каждую неделю проверять детскую кроватку, так как могут расшататься болты, появиться зазоры, острые углы.

Необходимо периодически смазывать элементы маятниковой детской кроватки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
