Как снимать каретку с велосипеда

Как снять шатуны с велосипеда без съемника

Активная езда на велосипеде требует определенных навыков быстрого ремонта транспорта. Перед отправлением в дальнюю поездку лучше всего предусмотреть возможные поломки и неисправности техники, взять с собой нужный инструмент и комплект запасных деталей, например, камеры. Часто же бывает так, что нужного под рукой не оказалось, но и тогда выход из ситуации есть. Например, если нужно отрегулировать каретку велосипеда, то необходимо снять и разобрать шатун, а инструмента нет. Данная проблема имеет решение и стоит ознакомиться с конструкцией и назначением этой детали более подробно.

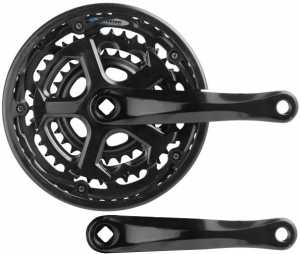

Шатун для велотехники представляет собой металлический рычаг, который имеет на стержне большую и малую головки. Этот элемент бывает нескольких видов:

• Однокомпонентные. Они представляют собой единую конструкцию – левый, правый шатун, ось. Преимуществами данного вида являются большая прочность, простое обслуживание, но они имеют значительную массу;
• Двухкомпонентные. Здесь ведущая звездочка, правый шатун и ось соединены, а левый присоединяется отдельно при помощи гайки;
• Трехсоставные. Такая наиболее известная и популярная система представляет собой ось, левый шатун и правый совместно со звездой.

Нагрузка на шатун очень большая, и поэтому они чаще всего производятся из твердой стали, но есть и варианты из алюминиевых сплавов, например, в велосипедах спортивного типа или импортных моделях. Недорогая двухколесная техника имеет передний блок звезд, объединенный с шатуном и неразборный. В этом случае при замене звезд необходимо заменить и оба шатуна. Новые подбираются в зависимости от типа уже имеющейся каретки.

Данная деталь велосипеда может иметь и различные виды крепления, например, квадрат, шлиц. Первый используется в профессиональных спортивных моделях техники, а также есть и новейшая разработка – роторная система.

Как разобрать шатун без съемника?

Наиболее простым методом будет применение специального съемника. Если же подобный инструмент отсутствует, то для того чтобы разобрать, снять и произвести ремонт необходимо приложить определенные усилия и сноровку. Во время езды в область крепления этого элемента попадает грязь и пыль, элемент из-за больших нагрузок буквально прикипает к своему креплению. В таком случае нужно знать, как снять шатуны с велосипеда, съемник не используя. Исправить проблему и сделать ремонт можно своими силами, и это поможет доехать до места ремонта техники.

В неподходящих условиях можно попробовать следующие способы, для того чтобы снять деталь. Если открутить гайку или болт, которым крепится шатун и проехать некоторое расстояние, то элемент можно будет разобрать и снять гораздо легче, а в дальнейшем заменить или отрегулировать то, что требуется. Эффективен метод залить кипятком. Следовательно, вся грязь и пыль отмокнет и делая ремонт велосипеда, снять элемент будет легче

Данный вариант подойдет и тогда когда важно убрать педали. Важно знать и не перепутать в какую сторону какая педаль откручивается

Педаль левая имеет левую резьбу, а правая – соответственно.

Если каретка велосипеда требует регулировки, то также необходимо снять с велосипеда шатуны. Также помогут при непредвиденных поломках и другие рекомендации. Если поврежден трос переключателя скоростей или тормоза нужно заменить его новым, а если таковой отсутствует, то связать оборванные концы. Выход из строя спицы велосипеда – это также распространенная проблема. Тогда поможет проволока размером диаметра около 2 мм. Конец спицы рядом с ободом загибается крючком, а затем вставляется отрезок проволоки, которую нужно продеть через разъем втулки. Эта замена далеко не совершенна, но это позволит доехать до цели и места, в котором можно хорошо отремонтировать технику. Регулярный просмотр двухколесного транспорта и обслуживание позволят избежать множества таких проблем и сделать поездку приятной.

Процесс снятия каретки для новичка

Несомненно, новичку в том или ином деле всегда тяжело. Но если есть определенное желание сделать что-либо собственными руками, то нужно учиться и делать. Мы представляем вам описание того, как снять каретку с велосипеда своими руками.

Заниматься так называемым техническим обслуживанием собственного транспортного средства лучше, чем доверять это постороннему человеку. Ведь вы четко будете знать, что в вашем устройстве отлично работает, а что необходимо устранить. Если у вас есть необходимые инструменты для различных работ с велосипедом, то можно осуществить ряд действий самостоятельно.

Для того чтобы снять каретку с велосипеда, а также снять педали с каретки велосипеда, нужно заранее подготовить ряд инструментов, которые будут у вас под рукой. К таким инструментам относятся:

• ключ для гаек или же разводного характера;
• для шатунов потребуется специальная выжимка;

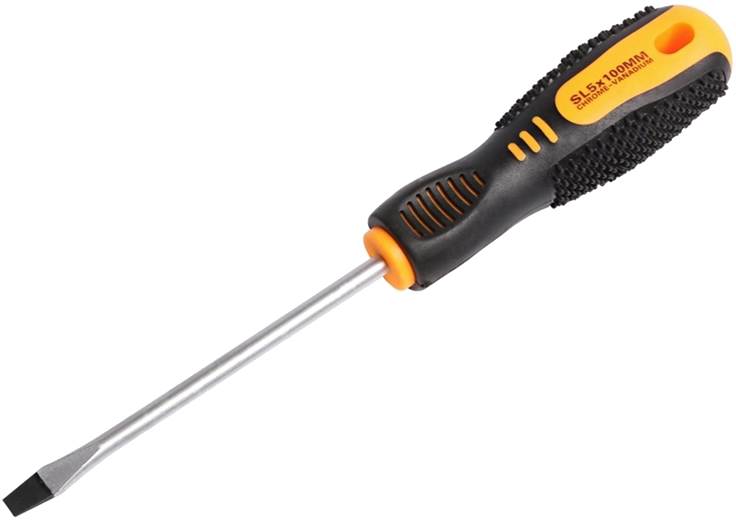

• отвертка плоского типа;
• молоток, но небольшой;
• инструмент, который позволит вам снять саму каретку.

На таком устройстве, как велосипед, каретка представляет собой узел подшипников. Главная суть такого механизма заключается в соединении шатуна с рамой. Помимо этого, такое изделие, как каретка, обеспечивает так называемый крутящий момент на шатунах. Исходя из этого, можно понять, что такая деталь очень важна на велосипеде, ее состояние очень на многое влияет.

Конструкция современных велосипедов подразумевает для такого материала, как каретка, специальный стакан. Данный стакан можно найти в определенной зоне задней трубы. Как правило, производители устанавливают кареточный стакан в зоне задних перьев. По той причине, что прибор установлен в такой уязвимой зоне велосипеда, долговечность у него слабая. Из этого получается, что есть необходимость проверять прибор и ремонтировать его время от времени.

Негативное влияние на него оказыватют грязь, пыль и дождь. По этой причине образовывается люфт. Если вовремя не чистить и не предотвращать поломки данного изделия, то это грозит массой негативных нюансов. Во время передвижения можно столкнуться со снижением потенциальной скорости или же заклиниванием прибора.

Поэтому совет касательно того, как снимать каретку с велосипеда, достаточно актуален.

Этапы сборки

Алгоритм сборки узла:

1. Распаковать новую каретку и вставить деталь в стакан рамы в соответствии с маркировкой (на корпусе наносятся стрелки и информация, позволяющая определить левую и правую стороны узла).

2. Ввернуть кожух в стакан рамы ключом. При обнаружении заедания прикладывать дополнительное усилие запрещается, поскольку возможно повреждение резьбы.

3. Закрутить чашку, периодически проверяя легкость вращения вала и осевое биение.

4. Установить на место шатуны с педалями, а затем затянуть крепежные болты.

5. Проверить натяжение цепи и провернуть привод руками. Не допускаются осевой люфт и заклинивание. При обнаружении некорректной работы каретки произвести дополнительную регулировку натяжения шарикоподшипников.





















Схема сборки зависит от производителя картриджа. Стандартные узлы состоят из корпуса с резьбовой втулкой и прижимной чашки. Для монтажа не требуется дополнительной оснастки.

Каретки Shimano состоят из центральной части и 2 втулок, которые требуется запрессовать в стакан рамы. Для установки применяют винтовой пресс Press Fit, состоящий из 2 симметричных металлических болванок и болта. Торцевые крышки равномерно прижимают чашки с подшипниками качения, обеспечивая корректную сборку узла.

Закручиваем болты.

Ставим каретку на место

На этом работу нельзя считать завершённой, поскольку всё это нужно правильно собрать. В этом процессе главная сложность заключается в правильной установке чашек. Вы же помните, что они имеют разную резьбу (на правой чашке левая и наоборот)? Здесь также потребуется густая смазка для обработки кареточного стакана, подшипников и резьбы на чашках.

К сбору кареток нужно приступать с правой стороны и следовать следующему порядку работы:

1. Кареточная ось вставляется в правую чашку.
2. Закручивается при помощи съёмника для каретки.
3. Такие же действия проделываем с левой стороны.
4. Каретка проверяется на отсутствие люфта, о чём свидетельствует её лёгкое и бесшумное движение.
5. Устанавливаются шатуны и винты на свои места.

Применить эту теорию на практике не составляет особого труда для любого велосипедиста, у которого руки растут из нужного места. Даже не имея опыта в разборке велосипеда, можно снять каретку с первого раза. Мы верим в вас.

Как снять цепь с замком? Снятие сплошной цепи. Установка сплошной и замочной цепи на синглспид и многоскоростной байк.

Если вы слышите подозрительные скрипы, потрескивания и стук, исходящие от педалей вашего велосипеда, то настало время разобрать их и подвергнуть тщательной диагностике. Советы профессионалов по переборке педалей.

Как правильно переключать передачи на велосипеде. Как определить число передач на велосипеде, в чём заключается принцип работы трансмиссии, основные правила и рекомендации по переключению передач.

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

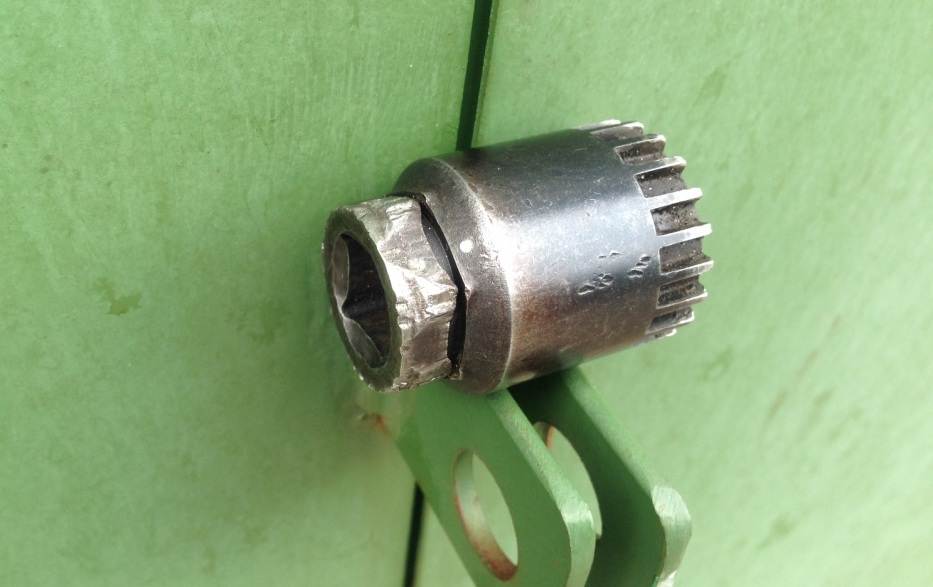

Для этого нам потребуется съемник для кареток:

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

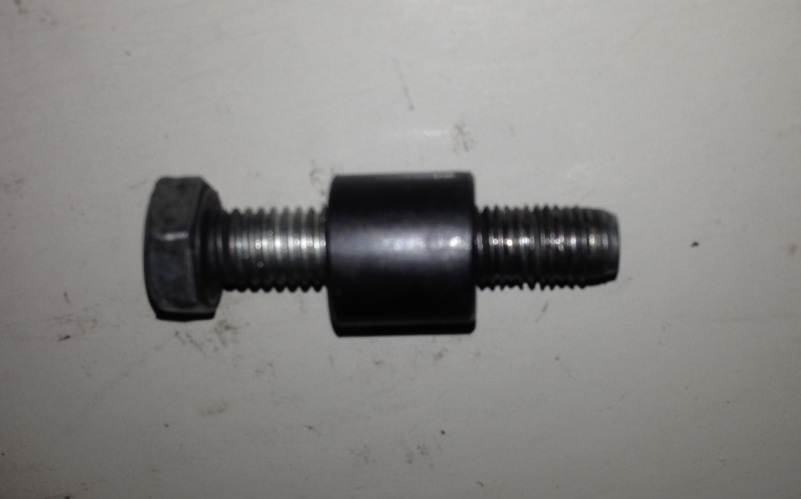

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

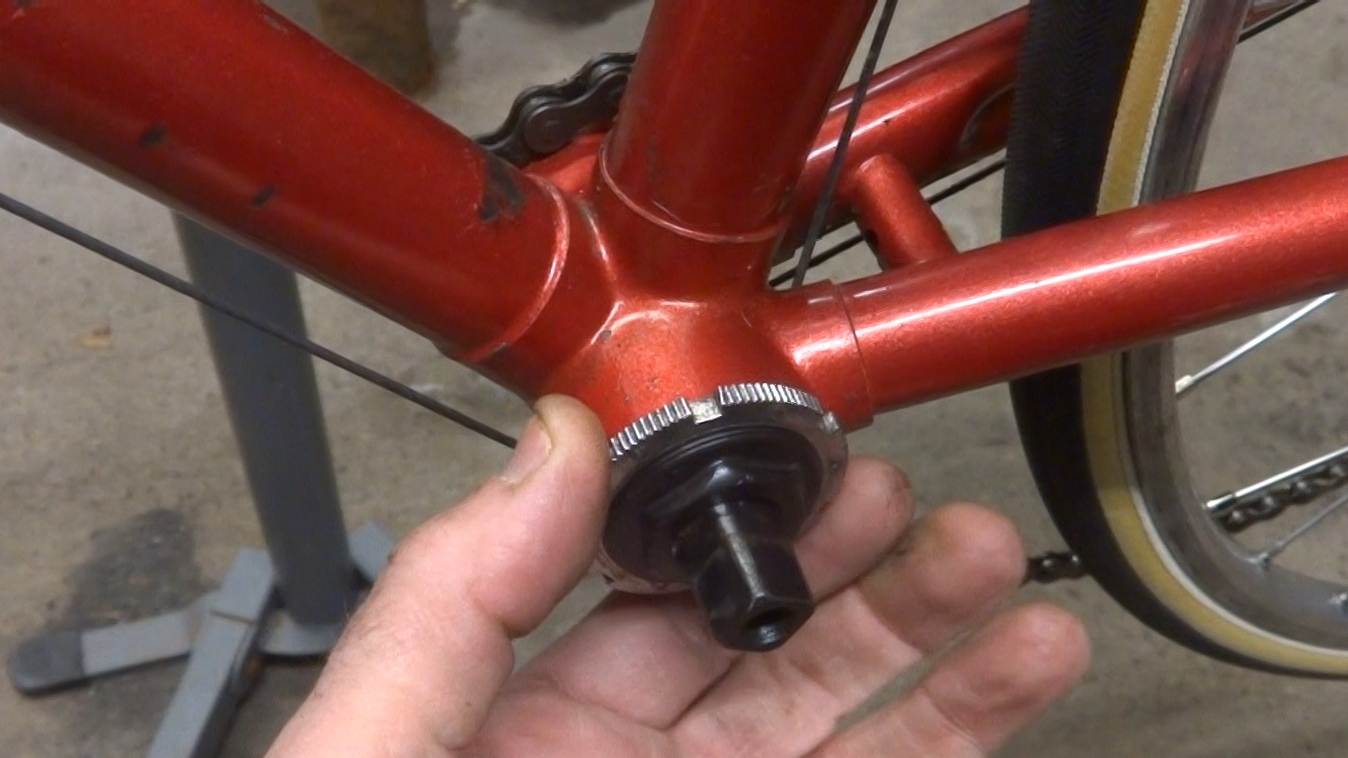

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

Откручивать следует начинать с левой чашки, так как левая чашка поджимает каретку и поэтому правую чашку будет выкрутить заметно труднее.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Подготовка к установке новой каретки

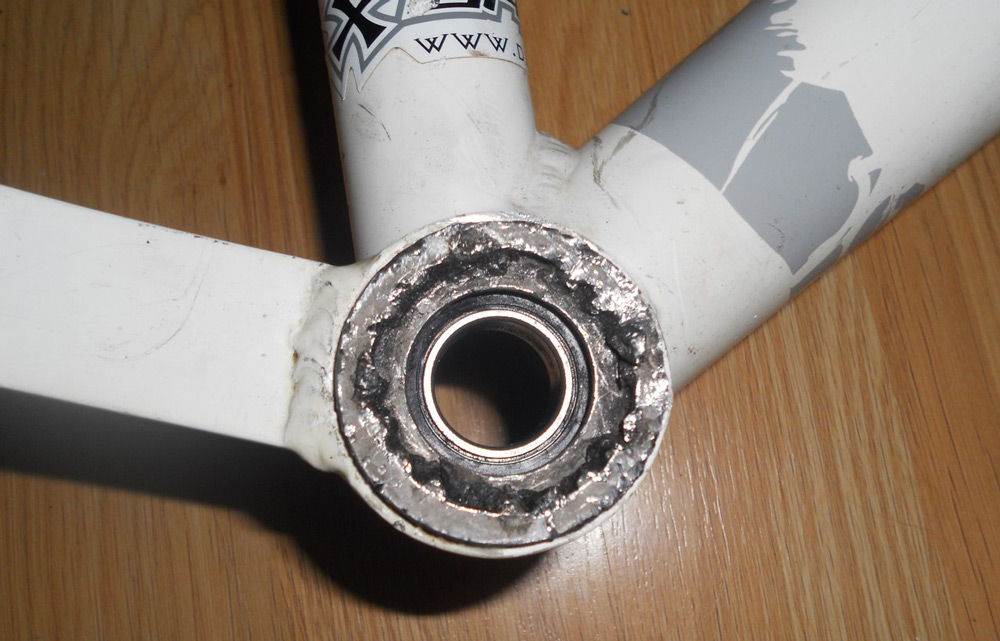

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

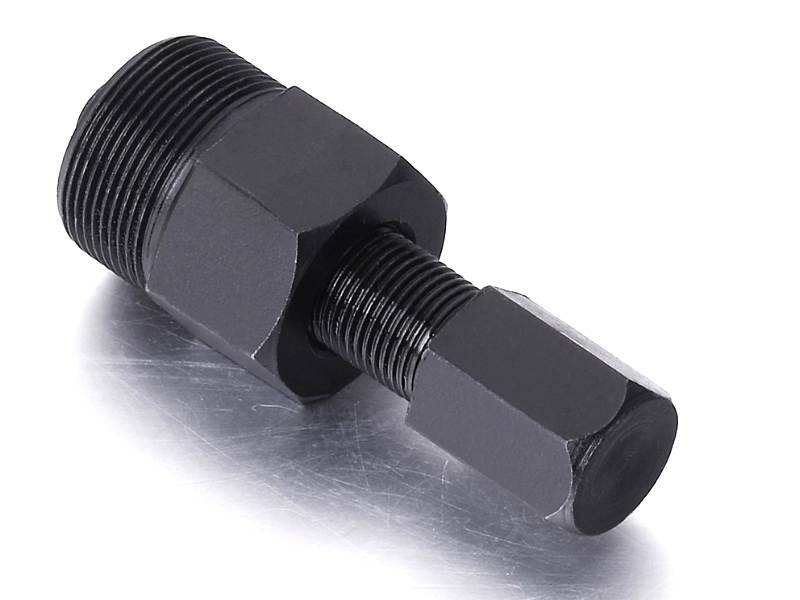

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой. Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки

В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Снятие кассеты велосипеда

Берем второй важный инструмент, и разводной ключ. Накидываем съемник на колесо и устанавливаем зубастую фигню в гайку. Ну и любимый разводной ключ там же

Затем жмем вниз с обеих сторон.

Получается вот такая вот штука — точнее ничего не получается Я взял палку из какого-то прессованного картона, которая благополучно показала мне свои кишки. Следующая палка была из высушенной березы.

Накидываем ее вновь на колесо.

Жмем с двух сторон вниз. Слышим микрощелчки гайки (там ребристая поверхность, и когда вы закручиваете гайку — она надежно фиксируется).

Скидываем кассету с хаба, промываем и осматриваем каждую звездочку. Если на какой-нибудь из звездочек выработка довольно велика — то лучше эту звездочку поменять. Чаще всего вырабатываются звездочки «любимой передачи». Обычно средние, так как там наиболее легкое усилие при педалировании. В моем случае звездочки в довольно хорошем состоянии, и после дефектовки я решил собрать их обратно в том же виде, без замен.

Разновидности детали

Каретки бывают открытого и закрытого вида:

Закрытые – картриджи или капсульные конструкции, с внутренней осью и подшипниками.

Закрытая модель не разбирается и обслуживанию не подлежит (за исключением нескольких), при любой поломке деталь заменяют.

Преимущество модели – низкий уровень загрязнения.

Открытая каретка отличается ввинчиваемыми чашами с подшипниками в кареточной трубе рамы и вращающемся валом.

Этот тип механизма требует точных параметров рамы, в случае неточностей возникают перекосы и понижается степень защиты относительно воздействия извне.

Модель можно разбирать и очищать, надлежащее обслуживание каретки велосипеда продлевает работу механизма на длительное время.

Недостаток открытых деталей в том, что они требуют постоянное техническое обслуживание и периодически перекашивают кареточный вал.

Как выявить неисправность

Механизм прослужит дольше, если обеспечить ему грамотный уход. Замена каретки производится по разным причинам:

• сезонное обслуживание, состоящее из очищения, смазки, переборки;
• устранение люфта;
• тугое поворачивание оси;
• заклинивание механизма;
• появление посторонних звуков в педалях при работе устройства.

Первые тревожные признаки, свидетельствующие о повреждении задней каретки, — характерные звуки. Скрип возникает при недостаточном количестве смазки, хруст — при попадании грязи в подшипники. При наличии подобных особенностей проводится разбор механизма.

Визуально определить неисправность невозможно, проблемы проявляются только во время езды. Даже незначительные поломки не позволяют полноценно разгоняться, вызывают затруднения при поворачивании педалей. Проведение ремонта каретки велосипеда потребуется при наличии люфтов, которые свидетельствуют об износе подшипников, перекосе оси.

В некоторых случаях для диагностики проблем используют метод «стоячей езды». Для этого необходимо набрать большую скорость, затем встать, опираясь на педали. Если раздается громкий треск, шум, каретку велосипеда придется заменить либо отремонтировать.

Немного о стандартах

На велосипедах разных классов логично устанавливать велосипедные шатуны и каретки разных стандартов. На данный момент популярны следующие типы кареточного узла:

• Стандартное крепление под квадрат – старый вид, устанавливающийся на бюджетные велосипеды.
• Octalink, придуманный Shimano. Имеет несколько подвидов, в том числе и очень схожие по конструкции стандарты других производителей. По сути, является некой разновидностью «квадратных» кареток, но имеет переработанную конструкцию вала и видоизмененные шлицы.
• Hallowtech II считается лучшим вариантом по соотношению жесткость/вес, но стоит дороже остальных. Также придуманный компанией Shimano.

На старых велосипедах распространенным видом крепления были клинья. Проблем с такой системой было довольно много, из-за чего она и осталась в прошлом веке. Сейчас их практически не выпускают, и даже самые бюджетные велосипеды комплектуются каретками с квадратным валом.

«>

Велосипедная каретка: что это и зачем?

Каретка – это узел, расположенный в средней части рамы, помещенный в специальную полость – стакан. Где искать? Все просто: она спрятана там, где находятся шатуны с педалями и звездами. Основные функции каретки – это соединение шатунов с остовом велосипеда и обеспечение крутящего момента при педалировании.

Может возникнуть вполне резонный вопрос: а что, без этого приспособления совсем не обойтись? Велосипеда без каретки не бывает. Если такой все же попался, это означает, что он сейчас не в ходу.

В зависимости от модели велосипеда, каретки отличаются по размерам и ремонтопригодности. Наибольшее распространение получили 68-миллиметровые узлы, но можно встретить и другие диаметры. Диапазон длин кареточного вала: 110мм, 113мм и 122.5 мм.

Типы кареточных узлов:

• картриджные (одноразовые);
• разборные, которые подлежат ремонту.

К первому виду относятся каретки, устанавливаемые в раму и не подлежащие разборке. Очевидно, что срок службы такого механизма равен времени полного износа подшипников или оси. Полная герметизация узла позволяет эксплуатировать его длительное время даже в экстремальных условиях, не говоря уже о размеренной езде.

Неразборная каретка

Разборные механизмы потребуют от владельца периодического осмотра и обслуживания. Последнее заключается в замене изношенных подшипников и смазке всего узла. О них как раз и поговорим далее: как снять каретку, устранить неисправность и снова собрать узел.

Детали разборной каретки

Каретка велосипеда: где находится, функции, как снять :

Велосипедисты, которые редко выезжают кататься, наверно, даже не слышали о том, что такое каретка велосипеда. Даже если слышали, то и не знают, где она находится и что из себя представляет. Но для тех, кто часто использует велосипед в своих целях или занимается велоспортом, этот узел имеет большое значение. Что такое каретка велосипеда, какие у нее функции и как ее починить сейчас и узнаем.

Что из себя представляет?

Что же такое кареточный узел? Данный механизм является чуть ли не главным во всем велосипеде. Без него он никуда не поедет. Где же он находится? Расположен он в стакане (это такое специальное место), а именно там, где находятся шатуны. Основная задача – это закрепление тех самых шатунов между собой и соединение их с рамой. Без нее велосипедист просто не сможет крутить педали, а значит, двигаться вперед.

Устройство каретки велосипеда

Из чего состоит данный узел и каким он бывает? Модели велосипедов бывают разными, поэтому и каретки тоже отличаются друг от друга. Стандарт – это шестьдесят восемь миллиметров, но бывают еще и сто десять, сто тринадцать и так далее.

Также каретки велосипеда делятся на два типа: разборные и картриджные (неразборные). У каждого типа есть свои плюсы и минусы. Начнем с картиджных. Данный тип не поддается ремонту – это главная его особенность. Если механизм заржавеет или сломается, то его можно уже будет только выкинуть. Но есть у них и большой плюс. Они очень долговечны. Такая каретка велосипеда будет служить до тех пор, пока ее подшипники не сотрутся. Механизм герметично закрыт, поэтому посторонние предметы в виде пыли, песка, воды и тому подобного туда не попадают, тем самым он защищен от быстрого износа. Такие каретки очень хорошо себя ведут даже после длительной эксплуатации в тяжелых условиях, поэтому производители их любят часто устанавливать на горные байки.

Разборные каретки – это немного другое устройство. В сущности, это всего лишь ось, на которой установлены подшипники. В этом случае хозяину нужно хоть иногда проверять этот узел и при надобности смазывать и менять испорченные подшипники. Такой уход позволит намного продлить срок эксплуатации механизма.

Как определить неисправность каретки?

Никакой механизм не вечен, особенно если за ним не следить. Именно поэтому рано или поздно кареточный механизм придет в неисправность. Как же определить неисправность? Вообще, это не трудно. Нужно всего лишь быть внимательным. Первый признак – тяжелая езда. Если вдруг крутить педали стало трудно, то, возможно, это неисправность каретки. Налипшая грязь не дает механизму функционировать в нормальном режиме, поэтому ехать становится тяжело. Также характерны скрипы и стуки. Из-за прыжков и сильных физических нагрузок ось может перекосить, или разобьются подшипники. В этом случае будет наблюдаться люфт.

Если при езде стоя педали начинают заедать или сильно скрипеть, то это верный признак нарушения работы. Тут уже нужен ремонт каретки велосипеда. Или просто замена узла на новый.

Как снять каретку с велосипеда?

Итак, для ремонта механизма его для начала нужно снять, извлечь из стакана. Перед тем как начать работы, необходимо почистить место вокруг каретки. Нужно удалить всю налипшую грязь и пыль. Все это делается для того, чтобы потом не занести весь мусор внутрь.

Как снять каретку с велосипеда? Для начала нужно снять заглушки, которые закрывают доступ к гайке крепления шатуна. Чтобы быстро добраться до интересующего механизма, нужны специальные ключи: шатунная выжимка и съемщик каретки.

Сначала нужно вставить один конец шатунной выжимки и открутить гайку. Затем вставляем ее другим концом и силой ввинчиваем. Таким образом, шатун сходит с оси и его можно снять. То же самое нужно проделать с другой стороны. Лучше всего начинать работы со стороны, где нет звездочек.

Следующий шаг – снятие каретки. Вот тут уже пригодится специальный съемщик. Вставляем его, а с другой стороны надеваем гаечный ключ. Приложив немного усилий, можно достать до устройства. Аналогичные действия проводим с другой стороны. Теперь каретка готова к извлечению. Если устройство находится в более-менее приличном состоянии, то дело обойдется только смазкой подшипников. Для этого лучше всего использовать густые смазки. Собирается каретка велосипеда в обратном порядке.

Ремонт каретки велосипеда

Каретка велосипеда Стелс— это подшипниковый узел, который обеспечивает функцию крутящего момента шатунов. Эта деталь требует обслуживания. Ремонт кареточного механизма велосипеда можно сделать своими руками или воспользоваться услугами мастерской. Для ремонта и обслуживания вам потребуются специальные инструменты.

Инструменты для съема каретки

Для ремонта подшипникового узла потребуется какой набор инструментов:

• шлицевой ключ (главный инструмент);
• специальный ключ;
• разводной ключ;
• выжимка шатунов;
• отвертка;
• рожковый ключ.

Извлечение каретки

Существует несколько видов шатунов. Одни шатуны необходимо откручивать стандартным ключом. А для вторых нужно использовать специальный съемник.

При извлечении механизма необходимо руководствоваться одним правилом — детали начинают снимать с левостороннего участка.

Рассмотрим алгоритм действий:

1. Сначала необходимо перевернуть велосипед в ремонтное положение. Велосипед должен быть зафиксирован. При необходимости велосипед можно перевернуть на сиденье.
2. На педалях расположена специальная заглушка. Эту заглушку нужно стянуть при помощи отвертки.
3. Полость необходимо смазать какой-либо смазкой. После этого выкрутить болт. Для этого нужно использовать специальный съемник.
4. В полость шатуна необходимо установить специальный съемник. Делать это нужно аккуратно, чтобы не повредить механизм. После этого нужно ввинчивать деталь.
5. Теперь необходимо закрутить болт. Для этого используем обычный гаечный ключ. После этого освободите ось.
6. Места крепления нужно очистить специальной смесью (WD-40 или керосин).
7. Теперь нужно открутить шайбу. Для этого используйте стандартный гаечный ключ.

Второй этап:

• В шлицевое отверстие нужно вставить специальный съёмник. После этого нужно выкрутить чашу механизма при помощи разводного ключа.
• Теперь съемник необходимо вставить, с другой стороны. Также нужно выкрутить чашу.

Чистка

Как правильно провести очистку деталей?

1. Места крепления и подшипники покрываются специальной смазкой.
2. Бензином прочищается резьбовая часть детали.
3. При необходимости поврежденные детали нужно заменить

Сборка и установка механизма

Сборка детали осуществляется обратно процессу извлечения.

Рекомендации по установке и сборке механизма:

• Сбор механизма осуществляется справа.
• Чашу и резьбу нужно смазать смазочным средством.

Каретка велосипеда Стелс представляет собой подшипниковый узел, который обеспечивает соединение системы с рамой. На велосипедах Стелс установлена система закрытого типа.

Если спешить некуда

Допустим, вы купили новые шатуны и хотите заменить их, но старые еще могут протянуть несколько дней. В таком случае можно попробовать следующий способ:

1. Открутите крепежные болты каретки.
2. Набрызгайте в место контакта любую проникающую смазку.
3. Отправляйтесь на велопрогулку, не вкручивая болты.

Есть шанс, что от частых вибраций шатуны сами сойдут с вала. Будьте осторожны, если они слетят в момент прыжка, будет крайне неприятно.

Наименьшее количество проблем доставляет стандарт Hollowtech II. Для того чтобы снять шатуны, потребуется лишь шестигранник 5 мм, специальный ключ для этого стандарта, который запросто заменяется шестигранником на 10-11 мм, и немного усилия, если система прикипела к подшипникам. Справиться с этим под силу даже ребенку.

«>

Необходимые инструменты

Интенсивная эксплуатация транспорта приводит к тому, что конструкция регулярно подвергается воздействию внешних факторов. В связи с этим на поверхности деталей появляется ржавчина, возможны механические повреждения. Устранить негативные признаки можно при помощи систематического, грамотного обслуживания каретки велосипеда.

Любой механизм, независимо от типа, устанавливается в специальный стакан. Именно поэтому для проведения ремонтных работ требуется выполнить его демонтаж. Эта процедура должна производиться в оборудованном помещении с использованием подходящих приспособлений. Если поломка произошла в дороге, снять каретку можно при помощи стандартного набора инструментов. Понадобятся:

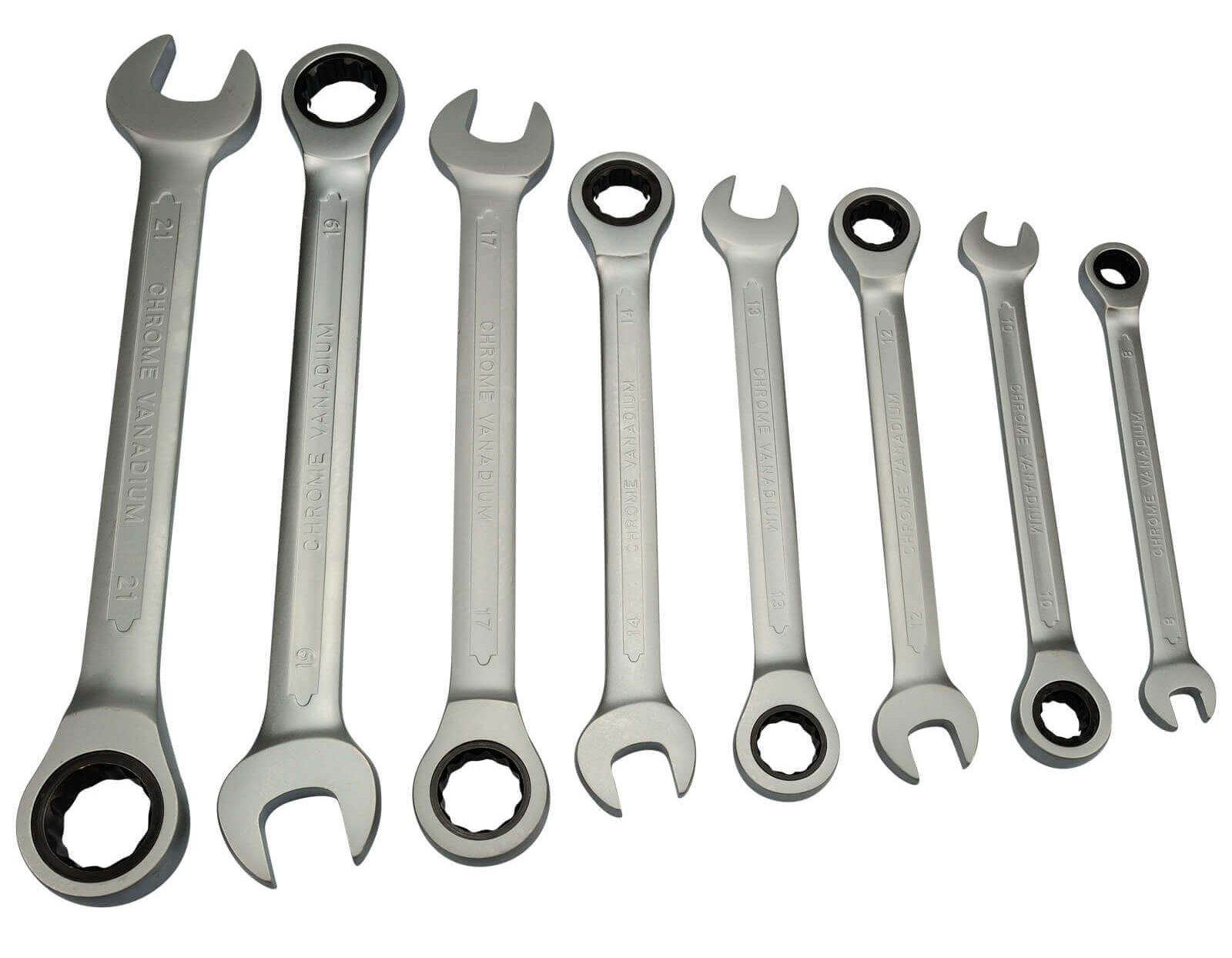

• гаечные ключи с оптимальными размерами и формами;
• выжимка для шатуна;
• отвертка с плоским наконечником;
• съемники для выпрессовки подшипников;
• небольшой легкий молоток.

Предварительно рекомендуется произвести тщательную мойку всех элементов велосипеда, что значительно облегчит выполнение работы. Раму необходимо надежно закрепить для снижения риска получения травм. Демонтаж производят в соответствии с инструкциями компании-производителя, обозначенными в технической документации.

Несмотря на разнообразие требуемых инструментов, процесс снятия, разборки каретки на велосипеде производится одинаково, независимо от типа механизма. Главное — не забыть, что с правой стороны используется левая резьба.
