Как снять прикуриватель ВАЗ 2110

Прикуриватель не от зажигания

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества: если подключить прикуриватель напрямую к батарее аккумулятора, то можно избежать вмешательств в саму проводку и предохранитель. Работа займет меньше времени, плюсовые кабели следует вывести напрямую к аккумулятору, а минусовой – прикрепить к автомобильному кузову.

Важно также помнить, что необходимо подобрать нужные запчасти. Первоначально, это касается проводов

Каждый квадратный миллиметр сечения рассчитан на 5-10 ампер тока. Следует брать с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, сработает предохранитель. Это приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

Сколько стоит новое устройство

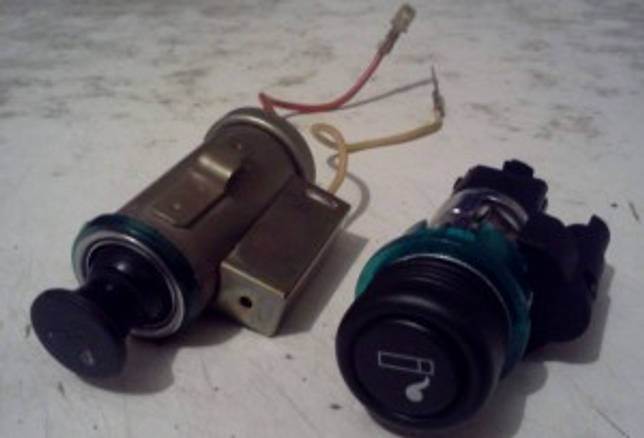

На рынке можно купить разные приборы. Цена автоприкуривателя евро образца составляет от 500 до 1200 рублей. Желательно покупать детали оригинального производства – это гарантирует длительную работу устройства. Прибор должен быть хорошо упакован, иметь сертификаты качества и паспорта соответствия.

Конструкция прибора на ВАЗ 2110 проста. Внутри металлического патрона нихромовая спираль, которая способна разогреваться, и лампа подсветки. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии на рукоятку происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле и прибор отщелкивается до первоначального положения.

Причины неисправности, по которым не работает прикуриватель


Есть определенные факторы, влияющие на работу детали. Требуется разобраться в устройстве прикуривателя и понять, почему он не работает на ВАЗ 2107. Среди наиболее распространенных проблем стоит отметить.

  1. Поломку предохранителя. Если будут запускаться одно или нескольких мощных устройств в разъем прикуривателя, сила тока цепи может превысить критическое значение. При 10 Ампер перегорит предохранительный элемент. Дополнительно перестанут работать часы, радиоприёмник. Ремонт осуществляется просто по схеме – достаточно добраться до монтажного блока и произвести замену сгоревшего предохранителя прикуривателя.
  2. Плохое соединение. Со временем контакты окисляются, из-за чего прикуриватель перестает работать. Причиной появления также может стать подключение предохранителя с большим сопротивлением, к примеру, 15-амперного. Если прикуриватель ВАЗ 2105 перестает работать, то предварительно необходимо вынуть металлический патрон и проверить его контакты на наличие окислов. При ремонте рекомендовано зачистить контактные места. Перед процедурой замены прикуривателя или предохранителя нужно снять минусовую клемму с автомобильного аккумулятора. Такая схема исключит возможность короткого замыкания.
  3. Перегоревший элемент накаливания. На классике внутри патрона находится нихромовая спираль, которая от возраста может перегореть. Ремонт неисправности заключается в замене прикуривателя и установке нового элемента по схеме.
  4. От старости или из-за того, что провода могут замыкать, есть вероятность обрыва электропроводки или выгорания цепи. Срабатывает предохранитель. Такая неисправность прикуривателя Ваз 2107 диагностируется при помощи мультитестера. Необходимо прозвонить цепь, диагностировав целостность проводов. В этом случае нужен ремонт или замена именно проводки, а не элемента накаливания.

Проверяем исправность прикуривателя


В первую очередь исправность механизма определяется путем проверки предохранителя, который расположен в соответствующем блоке. Маркировка элемента – F18. Максимально возможная сила проходящего тока через предохранитель является 25 ампер. Проверить узел можно иным способом. Для этого включите печку. У вас может возникнуть вполне резонный вопрос, в чем связь.

Обе системы работают через один предохранитель. Если вентилятор не работает, пора заменить предохраняющий элемент. В ином случае, скорее всего, где-то в проводке случился обрыв. Обычно это происходит в промежутке между блоком предохранителей и прикуривателем. Но перед началом работ по замене убедитесь, что предохранитель с маркировкой F6 исправен. Это элемент также может оказывать влияние на работу прикуривателя.

Основные причины поломки прикуривателя и их решение

Если вам важна непосредственная первая функция этого устройства, попробуйте заменить головку прикуривателя. Это первое и самое простое действие, которое стоит выполнить в данной ситуации. При интенсивном использовании нагревающаяся спираль выгорает и перестает выполнять свои задачи

Но производить данный процесс следует осторожно – покупайте только ту головку, которая подходит к вашей модели автомобиля

Если этот процесс не помог, стоит искать причину неполадки непосредственно в электросети, которая подключает прикуриватель. Для этого нужно проверить все соединения, убедиться в отсутствии перегораний проводов и подключений. Главные факторы, которые стоит проверить в данном аспекте, следующие:

  • работоспособность предохранителя, который отвечает за работу прикуривателя;
  • целостность всех электрических подключений самого оборудования, проводов на корпусе прикуривателя;
  • отсутствие нагара и посторонних частиц в гнезде прикуривателя и на контактах;
  • исправность вилки при подключении определенных устройств в прикуриватель;
  • отсутствие перегрузок на данный узел при его эксплуатации.

Данные проверки помогут вам определить неисправный узел. Наиболее простая проверка связана с блоком предохранителей. Посмотрите в инструкции по эксплуатации автомобиля, какой предохранитель отвечает за работу прикуривателя. Затем замените его на заведомо рабочий элемент электрической системы и проверьте работоспособность устройства.

Чтобы проверить окисление контактов или наличие посторонних предметов в гнезде, достаточно визуально исследовать оборудование, а при наличии засорений убрать их с помощью неметаллических предметов. Во всех иных случаях придется демонтировать прикуриватель из его места установки и проверять электрические подключения.

Причины, по которым не работает прикуриватель в автомобиле ВАЗ-2110

Электрооборудование ВАЗ 2110 2111 2112 Прикуриватель ВАЗ 2110 2111 2112

У любой неисправности обязательно есть какое-то объяснение. Иными словами, для того, чтобы устранить проблему, сперва следует найти спровоцировавшую ее возникновение причину. В случае с прикуривателем, это не должно вызвать каких-то затруднений. Его устройство достаточно простое, поэтому разобраться в нем для водителя не составит особого труда. Иными словами, для выявления проблемы и ее устранения не нужно ехать на сервис – все вполне можно сделать и своими силами.

Такая конструкция вполне обоснована, и она учитывает особенности эксплуатации данного устройства. Все дело в том, что когда прикуриватель включается в работу, то через него идет ток достаточно большой силы. Здесь впору привести аналогию со стартером.

Если прикуриватель перестал работать, то причиной этому могут быть несколько причин:

  • предохранитель;
  • провода;
  • неисправность самого устройства.

Давайте рассмотрим их немного детальнее. Первым делом при неисправности прикуривателя следует проверить целостность предохранителя. Вообще, при поиске причин лучше всего идти по пути от простого к сложному. Нужный нам в данном случае предохранитель находится в монтажном блоке. Узнать его можно по маркировке – соответствующему изображению F18. Кстати, на электрической схеме «десятки» он обозначен точно так же. Сила тока, который проходит через данный предохранитель, не должна превышать отметку 25 ампер.

Впрочем, есть еще более простой способ. В данном случае даже не потребуется открывать монтажный блок и осматривать предохранитель. Достаточно будет обыкновенно попробовать включить зажигание и запустить вентилятор отопительной системы. Это действительно наиболее простой вариант проверки. Все дело в том, что вентилятор и прикуриватель «посажены» на один и тот же предохранитель – вышеупомянутый F18. Соответственно, при выходе его из строя ни одно из этих устройств работать не будет.

Решается проблема просто. Открываем монтажный блок и меняем неисправный предохранитель. Для того чтобы было более удобно проделывать данную операцию, конструкторы предусмотрели пинцет. Он находится внутри монтажного блока, и с его помощью действительно гораздо удобнее манипулировать столь тонким предметом, как предохранитель. Осталось только лишь проверить работу прикуривателя, и, если все в порядке, закрыть монтажный блок.

Однако предохранитель далеко не всегда является причиной неисправности. Если он в полном порядке, значит, проблему следует поискать в проводах, которые соединяют монтажный блок и прикуриватель. Возможно, где-то произошел обрыв. Как устранить данную проблему, объяснять, наверное, не нужно. Только не забудьте потом тщательно заизолировать восстановленный провод.

Однако причина может быть еще более серьезной – речь идет о поломке самого прикуривателя. Впрочем, перед тем как начинать разбирать устройство, осмотрите еще и предохранитель F6. Все дело в том, что он при перегорании также может спровоцировать отказ в работе прикуривателя. Если же предохранитель в порядке, то иного выхода, кроме как разборка прикуривателя, уже не будет.

Стоит отметить один момент. В подавляющем большинстве случаев прикуриватель выходит из строя по вине самих автолюбителей, подключающие в его гнездо устройства, потребляющие ток достаточно мощной силы. Одним из примеров здесь является мощный автомобильный электронасос. Если же пользоваться гнездом прикуривателя аккуратно и строго в соответствии с требованиями производителя, то у вас вряд ли возникнут какие-то проблемы с данным устройством.

Замена прикуривателя

Гвоздем программы данной статьи будет прикуриватель ВАЗ 2110. Наверное сейчас не найти водителя, который не пользовался бы им.

В отличии от старых времен, когда в основном он использовался для того, чтобы подкурить сигаретку.

Так как с каждым днем гаджетов, которые берут питание из прикуривателя все больше и больше, то и нагрузка на него все больше. Поэтому частыми проблемами стала поломка прикуривателя.

Поэтому очень часто автомобилисты задаются вопросом как заменить прикуриватель. В данной статье я расскажу вам не только про замену, но и про то как проверить прикуриватель.

Чаще всего к поломке прикуривателя приводит не то, что его используют для прямого назначения (прикуривания сигарет), а из-за того, что в него вставляют разные приборы, которым требуется большой ток. А некоторые еще и тройники на прикуриватель ставят, что очень пагубно влияет на его работу.

Итак, как же проверить прикуриватель ВАЗ 2110?

  1. Первым делом не лезьте разбирать и доставать прикуриватель, очень часто проблема кроется в предохранители, который заменить проще простого. Откройте монтажные блок, найдите предохранитель который имеет рядом с собой надпись F18, выньте его и посмотрите цел ли он (в торце видно проволочку, которая разрывается, когда предохранитель згорает).

    Если дело в предохранителе, то замените его на новый. Обычно на прикуриватель устанавливают 25-амперный предохранитель.

  2. Еще один способ проверки предохранителя на исправность, не доставая его.

    Включите печку (вентилятор), провод его питания также проходит через предохранитель F18, поэтому, если вентилятор не крутится, то все дело в предохранителе, замените его. Если же вентилятор работает, то нужно искать проблему в проводке или в самом прикуривателе. Но перед тем, как начать проверять проводку и прикуриватель, посмотрите на предохранитель F6.

    Бывали случаи, когда из-за него прикуриватель тоже не работал. К сожалению, я не знаю, почему он так влияет на работу прикуривателя, но факт остается фактом.

Замена прикуривателя ВАЗ 2110 своими руками:

  1. Перовым делом скиньте минусовую клемму с АКБ.
  2. Теперь откручиваем все болты крепления тоннеля.
  3. Теперь вы можете вынуть патрон прикуривателя, используя отвертку, продавите через отверстие в облицовке разъемы с проводами и лампочку подсветки.
  4. Вынимаем экран лампочки, сжимая края, посмотрите, чтобы из мест фиксаций вышли все фиксаторы лампочки.
  5. Используя отвертку нажимаем на защелку прикуривателя и выводим его вместе с светодиодом. Теперь вы сможете вынуть сам прикуриватель(гнездо) наружу.
  6. Замена прикуривателя ВАЗ 2110 производится в обратном порядке.
  7. Когда новый прикуриватель установлен, проведите проверку. Включите в него нагревающуюся спираль (для прикуривания). Она должна отщелкнуться приблизительно через 20 секунд, плюс минус 5 секунд. Если время нагревания сильно отличается, то нужно произвести настройку прикуривателя. Она выполняется подгибанием или разгибанием контактов на самом корпусе прикуривателя.

Устройство автомобильного прикуривателя

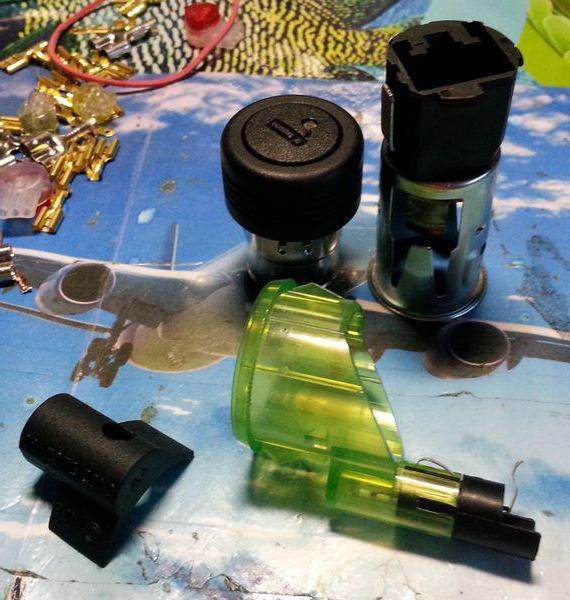

Автомобильный электроприкуриватель состоит из двух частей: патрона и гнезда. Для прикуривания используют патрон с нагревательным элементом. В гнездо вмонтировано биметаллическое реле, которое регулирует температуру нагрева спирали. Таким образом, электрическая цепь электроприкуривателя состоит из гнезда, биметаллического реле, а также патрона с нагревательным элементом. Устройство подключается к питанию через предохранитель. Электроприкуриватель смонтирован вместе с лампой подсветки. Поэтому замена хотя бы одного компонента потребует демонтажа всей конструкции.


Устройство прикуривателя автомобиля

Между прикуриваниями патрон находится в гнезде, электрическая цепь при этом разомкнута. Для прикуривания пользователь, нажимая на патрон, утопляет его в гнездо, что приводит к замыканию электрической цепи. Через 15-20 секунд спираль раскаляется и нагревает корпус гнезда. При достижении достаточной температуры биметаллические пластины реле расходятся, цепь размыкается, а патрон выталкивается из гнезда. Можно прикуривать.

Как снять прикуриватель ВАЗ 2110 Замена прикуривателя на ВАЗ 2110 своими руками

Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 своими руками

Автомобильный прикуриватель, пожалуй, есть в каждом без исключения автомобиля, и если раньше в нем нуждались исключительно курильщики, то сегодня прикуриватель это еще и розетка для зарядки мобильных, питание для навигатора, видеорегистратора, fm-модулятора, автомобильного компрессора, холодильника и прочей электроники.

Как вы понимаете, прожить современному автомобилисту без такой полезной с любой стороны штуки просто нереально, поэтому неудивительно, что в Интернете вопрос как снять прикуриватель или как заменить прикуриватель пользуется такой популярностью.

Сегодня я попытаюсь ответить на ваши вопросы, я расскажу о том, как проверить прикуриватель в случае если он не работает, а также о том как снять и заменить прикуриватель в домашних условиях.

Умирают прикуриватели чаще всего у тех, кто использует его не по назначению, то есть не прикуривают, а подключают к нему кучу различных приборов перечисленных выше, которые потребляют много тока. Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель соединяется с АКБ напрямую через монтажный блок. Организовано это именно так ввиду того, что при включении прикуривателя он потребляет большой ток. Похожая картина с автомобильным стартером, он, как вы знаете, тоже запитан напрямую от аккумулятора по той же причине.

Как проверить прикуриватель?

  1. Когда прикуриватель вышел из строя первым принято проверять предохранитель, он расположен в блоке предохранителей и обозначен надписью F18 или соответствующей пиктограмкой. Максимально допустимая сила тока, которую способен пропустить через себя предохранитель равна — 25 ампер не более.
  1. Проверить прикуриватель можно и другим способом — попробуйте включить вентилятор отопителя. Вы спросите, а где связь? Отвечаю — дело в том, что вентилятор и прикуриватель «висят» на одном предохранителе, следовательно если проблема заключается в предохранителе, то и вентилятор работать не будет. Если же у вас вентилятор функционирует, значит предохранитель F18 здесь абсолютно не причем, и неисправность, скорее всего, кроется в проводке, которая идет от блока предохранителей к прикуривателю. Однако перед тем как приступать к снятию прикуривателя, советую проверить предохранитель F6, в редких случаях этот предохранитель может влиять на работу прикуривателя. Если он перегорел прикуриватель может перестать работать.

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 в домашних условиях

  1. Для начала отключаем “минус” от аккумулятора.
  2. Далее снимаем обшивку тоннеля пола в салоне, для этого используем отвертку, с ее помощью поочередно выкручиваем все крепежные болты, сначала справа, а после и слева.
  3. После того как у вас образуется свободный доступ к прикуривателю извлеките его патрон, и сквозь отверстие в облицовке при помощи отвертки протолкните разъемы с проводами прикуривателя и лампочки подсветки.
  4. Далее достаем экран лампочки, аккуратно сжимаем края и достаем, при этом наблюдая за тем, чтобы все фиксаторы лампочки вышли из посадочных прорезей.
  5. При помощи отвертки нужно надавить на защелку прикуривателя, затем вывести его из зацепа со светодиодом. И только теперь можно смело вытягивать гнездо прикуривателя из облицовки наружу.
  6. Дальше выполняем ремонт прикуривателя или полную его замену.
  7. После замены проверьте его работу. Вы должны понимать, что в случае с нагревающейся спиралью прикуривателя она должна нагреваться примерно за 20-25 секунд, затем должен произойти автоматический отскок с характерным щелчком, после чего вы можете прикурить. Если этого не происходит потребуется регулировка. Регулируется прикуриватель посредством подгибания или разгибания контактов на корпусе прикуривателя.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110, первым делом необходимо проверить предохранитель. Именно это устройство чаще всего подводит. Предохранитель прикуривателя ВАЗ-2110 расположен в основном монтажном блоке, который находится в моторном отсеке. На схеме электрооборудования он обозначен как F-18 и обычно имеет номинал 25 А.

Кстати, совсем необязательно сразу лезть под капот. Если не работает прикуриватель ВАЗ-2110, исправность предохранителя можно проверить включением вентилятора отопителя. Просто нажмите на клавишу его запуска в любом режиме. Заработал – предохранитель прикуривателя ВАЗ-2110 исправен, не заработал – открываем капот.

Вы спросите: «Причем тут вентилятор?» Дело в том, что за защиту его электрической цепи также отвечает предохранитель F-18, а еще и за подсветку перчаточного ящика. Чтобы удостовериться, включите габариты и откройте бардачок. Свет не горит – идем искать предохранитель!

Проверить плавкую вставку F-18 можно при помощи мультиметра, включенного в режиме тестера. Извлеките предохранитель из посадочного гнезда и прозвоните его. В случае обнаружения неисправности замените вставку, соблюдая номинал.

Как подсоединить прибор к прикуривателю без штекера

Некоторые владельцы решают отказаться от самого устройства и предпочитают напрямую устанавливать другие устройства. Для подсоединения прибора напрямую без штекера потребуются:

  1. Проводим демонтаж автоприкуривателя, получая доступ к кабелям.
  2. Подсоединяем провода устанавливаемого прибора, соблюдая полярность.
  3. Осуществляем сборку.
  1. Постоянный минус. Приходит на корпус автомобиля.
  2. Постоянный плюс. Подсоединяется через предохранитель к аккумулятору.
  3. Плюс, приходящий до лампочки подсветки.

Иногда водитель сталкивается с подобными проблемами. К примеру, подключение видеорегистратора не всегда возможно при отсутствии штекера. Поэтому есть вариант подключения к сети напрямую, через лампу подсветки салона. Такое решение позволит избежать висящих проводов. Выполняется просто, ведь на лампу также подаются необходимые 12 вольт. Видео по данному вопросу ниже.

Почему сломался прикуриватель

Со временем прибор может перестать работать. Наиболее распространенные причины, по которым прикуриватель ВАЗ ломается.

  1. Перегоревший предохранитель. Элемент защищает цепь от оплавления проводки или пожара. При превышении максимально допустимых параметров силы тока предохранитель выходит из строя. Необходимо достать его из монтажного блока. Следует предохранитель F18 заменить исправным элементом с аналогичным номиналом (25 ампер).
  2. Обрыв проводки прикуривателя или короткое замыкание. Если автомобильный предохранитель часто горит, значит, в цепи присутствует «коротыш». Диагностировать эту поломку следует мультитестером. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Предохранитель перегорает.
  3. Плохой контакт. Со временем разъем на ВАЗ 2110 может разбалтываться, а контакты окисляться, не гарантируя хорошего соединения. Ремонт осуществляется просто – надо вынуть прикуриватель с патрона, обработать контактные места надфилем и подогнуть их для лучшей фиксации прибора.
  4. Перегоревшая спираль. Металлическая нитка, находящаяся внутри девайса на ВАЗ 2110, может перегореть из-за частого термического воздействия, срабатывает предохранитель. Стоит провести замену прикуривателя.
  5. Перегоревшая лампа подсветки ВАЗ 2110. Вокруг самого устройства имеется дополнительное освещение, помогающее найти прибор в темноте. Со временем лампочка также может перестать гореть, срабатывает предохранитель. Потребуется снимать сгоревший элемент, а затем поменять его исправным.

Чего делать нельзя

Перегорание прикуривателя является распространенной проблемой, с которой сталкиваются многие автомобилисты. Чтобы предотвратить ее, нужно соблюдать несколько простых правил и рекомендаций.

Во-первых, нельзя проводить чистку контактов с помощью ножа или отвертки, не отключив подачу питания. В большинстве случаев прикуриватель всегда проводит электропитание, поэтому контакт с токопроводящим предметом спровоцирует короткое замыкание и сгорание детали. Чистить устройство можно только после его изъятия из гнезда и отключения зажигания. Контакты можно обрабатывать жесткой кисточкой, которая предварительно смачивается в спирте или отверткой с наждачной бумагой.

Проблемы с прикуривателем случаются по причине износа биметаллических пластин. Это случается при подключении неподходящих электроприборов и переходников, что нарушает геометрию пластин. Детали деформируются и перестают удерживать прикуриватель в нужном месте. В результате случается несвоевременный выброс прибора с рабочей температуры.

Наибольшую опасность представляет воспламенение пластиковых деталей, которое случается при чрезмерном фиксировании прикуривателя. Поэтому некурящие водители вынимают деталь из гнезда, чтобы случайно не зафиксировать ее.

Также специалисты не рекомендуют использовать автомобильные обогревающие приборы, которые питаются от прикуривателя. Они расходуют много электрической энергии и могут вывести из строя съемный элемент. Для нагрева устройства требуется всего 1 минута, а обогреватель может функционировать в течение нескольких часов. Даже самые мощные прикуриватели не способны справиться с продолжительным воздействием большого тока.

Замена прикурки

Если все предыдущие меры по устранению неисправностей не дали положительного результата, не остается ничего другого, кроме как полностью снять и заменить старый прикуриватель на новый.

  1. Отключите минусовую клемму от аккумуляторной батареи.
  2. Снимите облицовку.
  3. Извлеките патрон.
  4. В облицовке образуется проем, через который выводится колодка с проводами.
  5. Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
  6. Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
  7. Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
  8. Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
  9. В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
  10. Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
  11. Теперь можно извлекать из облицовки световод.
  12. Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.

Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.

Дополнительная прикурка

Многие современные автомобилисты стремятся усовершенствовать собственную машину, сделать ее функциональнее, мультизадачнее.

Для этого требуется подключение дополнительного энергозависимого оборудования. Оно питание именно от прикурки, потому многие решаются на доработку данного узла.

Гораздо лучше подключить второе устройство. Здесь можно действовать двумя путями:

  • Подключить евро прикурку параллельно заводскому;
  • Выполнять подключение непосредственно от аккумуляторной батареи с помощью отдельного провода и предохранителя на 15 Ампер.

Выбор за вами. Отметим только, что даже при наличии у вас двух устройств, замена все равно выполняется согласно приведенному выше алгоритму.

Автомобильный прикуриватель

, пожалуй, есть в каждом без исключения автомобиля, и если раньше в нем нуждались исключительно курильщики, то сегодня прикуриватель это еще и розетка для зарядки мобильных, питание для навигатора, видеорегистратора, fm-модулятора, автомобильного компрессора, холодильника и прочей электроники.

Как вы понимаете, прожить современному автомобилисту без такой полезной с любой стороны штуки просто нереально, поэтому неудивительно, что в Интернете вопрос как снять прикуриватель или как заменить прикуриватель пользуется такой популярностью.

Сегодня я попытаюсь ответить на ваши вопросы, я расскажу о том, как проверить прикуриватель

в случае если он не работает, а также о том как снять и заменить прикуриватель в домашних условиях.

Умирают прикуриватели чаще всего у тех, кто использует его не по назначению, то есть не прикуривают, а подключают к нему кучу различных приборов перечисленных выше, которые потребляют много тока. Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель соединяется с напрямую через монтажный блок. Организовано это именно так ввиду того, что при включении прикуривателя он потребляет большой ток. Похожая картина с , он, как вы знаете, тоже запитан напрямую от аккумулятора по той же причине.

Замена с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

  1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
  2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
  3. Аккуратно извлекаем колодку проводов.
  4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
  5. Отщелкиваем защелки чехла рычага КПП и убираем его.
  6. Выкручиваем винт при помощи крестовой отвертки.
  7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
  8. Теперь защитная крышка тоннеля должна легко сниматься.
  9. Демонтируем патрон вместе со светофильтром и предохранителем.
  10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
  11. Установка прибора осуществляется в обратном порядке.

Схема подключения

Здесь присутствует сам элемент накаливания, контактные разъемы и предохранитель.

Наиболее точную распиновку детали можно найти в руководстве пользователя автомобиля.

Как снять прикуриватель

Чтобы полностью изъять элемент с машины потребуется разобрать приборку и выполнить определенную последовательность действий.

  1. Отсоединить аккумулятор от машины.
  2. Демонтировать облицовку прибора и вынуть патрон устройства.
  3. Под облицовочной плитой присутствует клеммная колодка. Соединение разбирается.
  4. Сжать экран светового индикатора до выхода клипс из своих гнезд.
  5. Следом, отверткой отщелкнуть крепления световода и удалить деталь.
  6. Следом необходимо извлечь устройство из облицовочного элемента.
  7. Далее вынимается само посадочное гнездо.

Разбираем центральную консоль

Чтобы полностью извлечь всю проводку прикуривателя потребуется демонтировать приборную консоль.

  1. Крестовой отверткой выкрутить саморезы из боковых пазов.
  2. Далее нужно отсоединить клипсы в центральной части.
  3. Если все сделано правильно – панель снимется с креплений и ее можно будет демонтировать.

После откручивания детали открывается доступ к контактной группе прикуривателя.

Спираль

Если все работает в штатном режиме, спиралька раскаляется примерно за 20 секунд. Затем происходит выстреливание патрона. При сильных изменениях в времени нагрева следует разогнуть или пригнуть контакты спирали.

Подключение нового прикуривателя

Чтобы установить свежий элемент на ВАЗ 2110 потребуется выполнить процедуру:

  • отключить АКБ;
  • разобрать центральную консоль приборки;
  • отсоединить клеммы контактной группы;
  • выполнить процедуру демонтажа, описанную выше;
  • установить новую деталь в обратном порядке.

Распиновка

Евро прикуриватель на 2110 имеет всего три контакта.

  1. Минусовой вывод, подключается к кузову авто.
  2. Плюс нити накаливания расположен по центру и подсоединяется к силовой магистрали прикуривателя, выходящей из блока предохранителей.
  3. Третий контакт предназначен для подачи питания от габаритного освещения автомобиля.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Достаточно выполнить не сложную последовательность действий.

  1. Провести под капотом силовую магистраль к АКБ.
  2. Надежно подключить линию к клемме аккумулятора.
  3. Далее нужно врезать в систему предохранитель. Его обычно ставят непосредственно перед прибором.
  4. Также здесь полезно поставить выключатель или реле. Для возможности точного контроля активации и выключения оборудования. Обычно пользователи врезают релюшку к замку зажигания. Таким образом только после проворачивания ключа в личинке, прибор будет запитан.
  5. Конечным этапом является подключение проводки к прибору.

Ремонт прикуривателя своими руками

Не работает стеклоочиститель возможные причины и способы решения проблемы

Одной из популярных неисправностей автомобиля

, является отказприкуривателя . Для ремонтаприкуривателя я думаю не стоит зватьавтоэлектрика ,а можно сделать самимсвоими руками. Даже те, кто не курит, все равно пользуются им. Самый распространенный девайс, втыкаемый вприкуриватель – это зарядка для мобильника. Обычно батарейка садится в самый неподходящий момент, во время очень нужного разговора, и какое приходит разочарование, воткнутый вприкуриватель телефон пишет «нет зарядки». Чтобы этого не происходило, иприкуриватель исправно работал, надо выполнять некоторые правила.

1.

не совать в гнездо прикуривателя компрессоры для накачки шин. Их лучше всего подключать непосредственно к аккумулятору. И прочие приспособления, которые потребляют много энергии.

2.

не надо втрамбовывать силой девайсы, которые туда не лезут.

3.

не суйте в гнездо прикуривателя металлические предметы, и постарайтесь не покупать девайсов, у которых на корпусе есть металлические кольца(они могут соскочить , и замкнуть контакты внутри гнезда )

Если все таки гнездо прикуривателя не выдает заветное напряжение, то в первую очередь надо проверить предохранители, он называется CIG. Если он сгорел, и после его замены источник энергии начал функционировать- вам повезло, не делайте так больше.

Если поток энергии не восстановился- придется разбирать сам прикуриватель. Если вы еще не поверили мне, и вас грызут сомнения- можете проверить правдивость моих слов. Доберитесь до задней части гнезда прикуривателя, снимите разъем с гнезда и подключите туда лампочку, и поверните ключ в положение АСС. Если она горит- значит разборки не избежать, и зря мне не верили.

Для ремонта потребуются небольшие пассатижи, руки, и небольшой напильник. Мы видим заднюю часть прикуривателя, и не торопимся отворачивать гайку! Прежде чем отвернуть гайку и разобрать конструкцию, желательно запомнить в каком положении находятся контакты, и что как стоит. Чтобы не разбирать еще раз при подключении разъема. После того как отвернули гайку, отделяем металлические части от пластмассы, и разъединяем железки.И видим непонятную, полупроводниково-слюдяную пластину, которая портит нам жизнь. Вырываем ее, выбрасываем, и пытаемся собрать все обратно.А собрать то, не получается, тогда берем в руки напильник, и стачиваем лишний металл, который нам мешает. После его удаления, собираем все в обратном порядке, должно получиться. Ставим прикуриватель на место, и наслаждаемся тем, что сами смогли починить свой автомобиль.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
