Как выбрать новый патрон
Шуруповерт, как уже отмечалось – это самый широко применяемый электрический инструмент. его применяют при проведении и капитального, и косметического ремонта. Его широко применяют в домашних работах, и на производстве. Дома его применяют для бурения стен и установки крепежа под навесные конструкции, например, книжные полки или кухонные принадлежности. Его можно использовать для установки крепежных изделий, собирая новую мебель. Интенсивная эксплуатация, рано или поздно, приводит к тому, что он выходит из строя.
Дрель-шуруповерт со сменными патронами
По большей части, чаще всего ломается патрон. Это может из-за износа губок или посадочного места. В таком случае, патрон начинает бить, в этом случае нарушается точность выполняемых работ и возникают прочие неприятности. То есть его необходимо снять и отправить в ремонт или заменить на новый.
Этот электрический инструмент можно использовать не только для установки крепежа, с его помощью можно сверлить отверстия, с применением насадок шлифовать поверхности. То есть, шуруповерт может выполнять множество функций. Но существует одна тонкость. Его нельзя долго эксплуатировать, то есть он может работать в режиме 15/45. 15 минут работы, 45 минут отдыха. В противном случае может произойти перегрев редуктора и после остановки шпинделя пластиковые детали могут прикипеть друг к другу. Это приведет к сложностям в эксплуатации и разборке шуруповерта для его ремонта и обслуживания.
В строительных магазинах шуруповерты реализуют уже с предустановленным патроном, но не помешает в хозяйстве иметь и патрон другого типа. Обычно на заводе-изготовителе устанавливают быстрозажимную оснастку, но использовать его для сверлильных или буровых работ нецелесообразно.
Поэтому, желательно иметь в запасе кулачковое приспособление. Он более устойчив к вибрационным нагрузкам. Ко всему прочему он более надежно фиксирует рабочий орган (сверло, биту и другие насадки) и надежно его удерживает.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.
Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название – патрон.

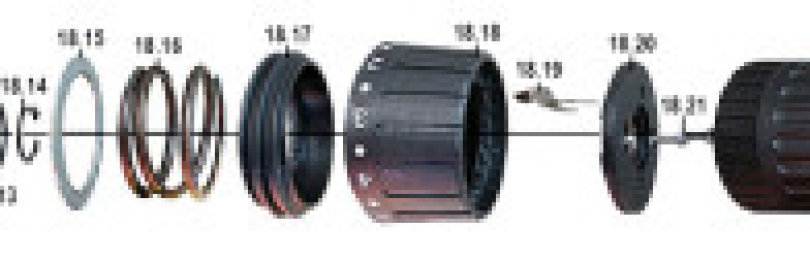

патрон в разобранном виде
Как устроен патрон
- Кулачковые — фиксация происходит при помощи Г-образного ключа, вставляющегося перпендикулярно.
- Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.
Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.
Быстрозажимные затягиваются быстрее. Для них не требуется ключ.
Виды быстрозажимных конструкций
- Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
- Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.
Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.
Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.
Аккумуляторная дрель-шуруповерт Bort
Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½ — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.
Патрон дрели и шуруповёрта заклинило, как исправить эту ситуацию
Обычно заклинивание патрона происходит из-за неправильной эксплуатации устройства. Например, при попытке вставить в него сверло неподходящего размера, или несвоевременно давать механизму отдых.
Если уж такая ситуация сложилась, единственный выход — это разобрать всю конструкцию до мелочей. Прежде чем приступить к этому кропотливому процессу, необходимо смазать все движимые детали специальным средством (подойдёт и растворитель). Большинство механиков используют для таких целей спрей WD. Он избавляет от залипаний между контактами соединений и облегчает ход трущихся деталей.
Выбор нового инструмента
Если старый патрон не удалось усмотрительным образом разобрать и отремонтировать, тогда необходимо произвести замену. Придётся выбирать новый. Необходимо отметить, что в конструкции шуруповёртов естественно устанавливать разные виды патронов. Они бывают главные или бесключевые, также быстрозажимные. Ключевое изделие отличается тем, что зажим тут делают более отменно. Быстрозажимные патроны не уступят в таком параметре, но их приходится нередко поменять, потому что механизм зажима за маленький срок негоден к использованию.
Если в свое время снятия патрона приходится часто поменять оснастку, идеальнее всего подбирать быстрозажимной вариант, потому что если поменять им старую деталь, то можно сберечь время на этой процедуре. С внедрением оснастки с большим поперечником намного лучше получать главный патрон.
Есть патроны, которые закрепляются внутри устройства используя конуса. Они также делаются с ключом либо являются быстрозажимными. Выбор всегда остаётся только за покупателем.
Шуруповёрт Makita
Практически всегда компания Makita делает такие шуруповёрты, которые оснащаются резьбовым креплением. Он точно так же имеет вспомогательную фиксацию в форме винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.
Сначала будет необходимо по часовой стрелке открутить фиксирующий винт. Вследствии этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для способности не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.
} миф способ должен обязательно помочь. Существует, что шуруповёрты Makita делаются по одной технологии, если инструкция по разборке универсальна.
Как заменить патрон шуруповерта
Поменять его неподготовленному пользователю будет нелегко, так как без помощи специального инструмента голыми руками у вас нереально это сделать. Способов, которыми его есть вариант снять, два, мы и рассмотрим их в нашей статье дальше
С целью его поменять, направьте внимание на те деяния, которые мы описали по тексту статьи выше. Демонтаж делается следующими инструментами:
Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень. Следует зафиксировать его небольшую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после окончания снимаем его поворотами ключа.
READ Установка Колец На Поршень мотоблока
Мы рассмотрели способ демонтажа с помощью ключа. Способ снять элемент вручную описан выше.
Как выбрать новый патрон
Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:
- если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
- зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
- выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
- необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.
Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.
Неверный выбор равносилен, как минимум, некорректной работе инструмента.
В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.
Что такое патрон
Патроном называют деталь, напоминающую цилиндр из металла. Прикрепляется он к валу самого инструмента. Назначение данной детали состоит в том, чтобы крепко фиксировать рабочие биты.
Патрон является самой подвижной частью инструмента, поэтому нередко выходит из строя. Элемент может перестать нормально держать биты, из-за чего они будут выскакивать или сильно шататься при работе, что очень неудобно и опасно.
Для разных видов шуроповертов существуют разные патроны по конструкции. Выделяют две основные разновидности:
- Кулачковые. В данном случае фиксация бит происходит при помощи Г-образного ключа, который помещается перпендикулярно.
- Быстрозажимные. При подобной конструкции для закрепления требуется удерживать один из цилиндров рукой, а второй вращать вокруг своей оси.
Специалисты считают кулачковые детали не слишком удобными, однако элементы отличаются большей надежностью в применении — во время вращения ключа специальная гильза сдвигает кулачки из стали до тех пор, пока они не сомкнутся.
Снять патрон с изделия получится разными способами
Быстрозажимные патроны не требуют наличия ключа. Данная разновидность разделяется на два варианта:
- Одномуфтовые. Для установки биты хватит помощи одной руки, потому что другая часть корпуса закрепляется автоматически.
- Двухмуфтовые. Обе детальки элемента отличаются подвижностью, поэтому при установке понадобится одну удерживать рукой, чтобы избежать движения.
Первый вариант используется лишь на изделиях с блокираторами. Для изготовления используют металл либо пластик.
Разбор и ремонт редуктора
Составные части редукторов:
- шестерня;
- водило;
- сателлит.
Для изготовления данных элементов используется металл и пластмасса. Кольцевые шестерни — это цилиндры, имеющие внутренние зубья по всему диаметру. По направление зубьев осуществляется движение сателлитов.
Первые водила имеют две шестеренки на каждом конце. К первым относятся солнечные шестерни — являющиеся собой приводными шестернями двигателя. Они находятся между сателлитом на первом водиле. Вторые солнечные на противоположной стороне заходят между сателлитом на втором водиле. У двухступенчатых редукторов вторые водила связаны с валами, на которых крепят патрон. У трёхступенчатых редукторов предусмотрено наличие еще одного механизма. Каждая из деталей расположена в середине кольцевых шестерней.
От двигателя передается вращение к сателлиту первых ступеней посредством солнечной шестерни. Первым водилом вращается вторая ступень сателлита. При наличии третьей ступени вращение осуществляется вторым водилом. Сателлит на каждой ступени вращается в кольцевых шестернях. Последним водилом вращаются валы патронов. Каждая передача на крутящем моменте приводит к снижению скорости.
Разборка редуктора осуществляется следующим образом:
- Снимается патрон.
- Раскручивается корпус.
- Отсоединяется редуктор с двигателя.
- Снимается пластина.
- Изымаются все детали из корпуса устройства.
- Выкручиваются все болты, соединяющие одну и другую половину редуктора.
- Выполняем коррекцию диаметров пружин с использованием плоскогубцев с целью улучшения включения передачи.
- Разбираем муфту за счет того, что снимаем стопорное кольцо, шайбы, насыпной подшипник.
- Изымаем вал.
Каждую снятую деталь на разбираемом редукторе лучше всего разложить по порядку, чтобы в итоге было легче проводить его сборку.
Если в процессе работы шуруповерт издает подозрительные звуки или вибрацию, то у редуктора возможно присутствуют дефекты. При работе с таким инструментом его необходимо чрезмерно надавливать и работать боковым нажатием. Такая неправильная эксплуатация ведет к искривлению вала редуктора и возникновению заметного биения. При таких поломках необходима полная замена узла.
Возможный износ опорной втулки и подшипника вала, подразумевает замену этих элементов на аналогичные детали.
Поломанный штифт на сателлите приводит к шумовым колебаниям и вызывает моментальную остановку в двигателе
Такая поломка обуславливает замену водила и редуктора.
При изнашивании на шестеренке зубцов важно предусмотреть замену редуктора.
Нередко в процессе ремонта редукторов владельцы инструмента проводят исключительно очистку и смазку. Однако не нужно усердствовать с этим, иначе это может вызвать в работе оборудования.
Виды патронов
Очень часто домашние мастера сталкиваются с такой трудностью, как заклинивание элементов, и мало кто знает, как поменять патрон на шуруповёрте правильным образом. Для начала стоит разобраться с основными видами.
Разновидности:
- Быстрозажимные.
- Кулачковые.
Иногда на агрегаты ставят самозажимные устройства, но эти разновидности более популярны.
Патрон быстрозажимной для аккумуляторных шуруповёртов подразделяется ещё на несколько классификаций.
Он может быть:
- Двухмуфтовым. Эта разновидность затягивать приходится двумя руками, потому что одну из муфт обязательно нужно поддерживать, а вторую поворачивать при помощи специального ключа.
- Одномуфтным. В этом случае надо будет выполнить все те же действия, что и в первом варианте, но всё можно проделать при помощи только одной руки. Этого смогли достигнуть благодаря тому, что в конструкции имеется специальная блокировка, которая автоматически заклинивает вал, когда происходит снятие оснастки. Бита насаживается на такую конструкцию несколько проще и удобнее.
Быстрозажимная модель отличается тем, что при эксплуатации не нужно использовать никаких дополнительных инструментов. К примеру, нет необходимости применять ключ.
Патроны изготавливаются из двух материалов:
- пластик;
- металл.
Благодаря конструкции из пластика производители значительно уменьшили вес агрегата. Но нельзя сказать, что такой материал является надёжным. Он не сможет выдержать больших ударных нагрузок и не обладает высокой устойчивостью, в отличие от металлического шуруповёрта.
Быстрозажимной механизм из пластика и металла применяют для выполнения как профессиональных, так и бытовых задач.
Способы закрепления
Существует ряд проверенных способов, с помощью которых патрон можно надежно зафиксировать на устройстве. Среди них выделяют следующие:
- При помощи резьбы.
- Благодаря конусу Морзе.
- С использованием специального винта, который служит в качестве дополнения к вышеуказанным способам.
Наиболее проверенным и простым методом считается использование конуса, который стал применяться ещё в XIX веке. Вал затачивается таким образом, чтобы он соответствовал параметрам конуса, который располагается внутри. При соединении двух элементов, обеспечивается надёжное и крепкое соединение.
Если рассматривать резьбовой вид соединения, то принцип его работы состоит в том, что валу и патроне вытачивают определённую резьбу. Чтобы соединить две детали необходимо только накрутить их друг на друга.
Большое распространение получил и фиксирующий винт, который всегда устанавливается с целью дополнительной фиксации. Головка его изготавливается в виде креста, как на отвёртке, а резьба нарезается в левую сторону. Чтобы увидеть винт, необходимо разобрать кулачки патрона. Другим способом это осуществить не удастся.
Первые цифры обозначают, что диаметр хвостовика равен от 1 до 6 мм. В10 — это обозначение размера конуса, который можно найти абсолютно в любом справочнике, который предназначается для машиностроителей.
Если используется резьбовое соединение, то в этом случае также устанавливается определённая маркировка. К примеру, 1,0−11 М12×125. М12×125 будет обозначать размер метрической резьбы, а цифры могут указывать, какой размер имеет хвостовая часть насадок. В том случае, если прибор приобретается не отечественного производства, то все цифры будут переводиться в дюймы.
Снятие патрона с вала шуруповерта
На рынке играют множество компаний, производящих шуруповерты и, как правило, у каждой модели существуют свои небольшие секреты, в том числе и способах крепления патрона.
Но принцип его демонтажа одинаковый и отличаются друг от друга незначительно.
Существует несколько способов для того чтобы снять эту оснастку:
- При помощи шестигранника. Необходимо шестигранный ключ, коротким плечом закрепить в приспособлении. Размер шестигранника должен быть не менее 10 мм. Перевести шуруповерт в режим малых оборотов и включить его с таким расчетом, чтобы длинное плечо шестигранного ключа уперлось в стол. После такой операции резьба ослабнет и оснастку можно будет снять руками.
- Если оснастка закреплена при помощи фиксатора, то необходимо сначала снять ее, а потом повторить операцию, описанную в п 1. Винт-фиксатор имеет левую резьбу.
- Если вышеописанные методы не сработали, то придется разбирать корпус и снять из него узел, в котором смонтирован редуктор, вал и патрон на нем установленный. Для съема этой детали придется использовать трубный (газовый) ключ.
- Для демонтажа приспособления, установленного с помощью Морзе, необходимо приготовить молоток с чьей помощью можно будет снять патрон.
Читать также: Абразивные ленты для шлифовальных станков
Для того, чтобы снять патрон с шуруповерта не надо прикладывать больших усилий.
Назначение всех деталей и узлов инструмента — как они называются
Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.
- Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
- Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
- Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
- Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
- Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
- Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
- Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
- Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы
Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.
Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.
Основные виды зажимов
Есть два главных типа зажимов для дрели:
- Зубчато-венцовый. Хвостовик зажимается специальным ключом.
- Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.
Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.
Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.
К серьёзным недостаткам БЗП относятся:
- Быстрый износ его элементов.
- Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.
А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.
Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.
Зубчато-венцовый
Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:
- Цилиндрический корпус.
- Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
- Цанга или кулачковый механизм во внутренней части корпуса.
Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.
Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:
- фрез;
- свёрл;
- метчиков с хвостовиками малого диаметра.
Механические неисправности
К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.
Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.
А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.
Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg
https://youtube.com/watch?v=6j2Kyg
Видео:
N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.
Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.
Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.
Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.
Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.
Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.
Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
Способы закрепления патрона на валу шуруповерта
Существует три способа установки фиксирующей конструкции на инструмент:
Принцип снятия патрона.
- конус Морзе;
- резьбовое соединение;
- фиксирующий винт.
Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.
Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.
Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.
Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.
Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.
Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.
Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.
Схема устройства патрона шуруповерта.
Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.
Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.
Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.
Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.
Как можно закрепить патрон
Есть несколько способов, крепления патрона. Среди них выделяются:
- Резьба;
- Конус Морзе;
- Фиксирующий винт как дополнение к выше сказанному;
Одним из самых простых и надежных методов является конус, который стали использовать в 19 веке. Вал специально заточен под параметры конуса, который имеется в патроне. Когда два элемента соединяются, получается прочное соединение.
Видно резьбу на основном валу шуруповерта, на которой крепится патрон
Если рассматривать резьбовое соединение, то весь его смысл состоит в нанесении резьбы на патрон и вал. По технологии, что бы соединить детали достаточно просто накрутить изделие.
Не редко стали использовать и фиксирующий винт, который выступает в качестве дополнительного крепления. Как правило, головка у него выполнена в виде крестовой отвертки, а резьба нарезана влево. Увидеть винт можно, только если раскрутить максимально кулачки патрона.
Достаточно легко определить, какой способ крепления используется на шуруповерте, для этого необходимо просто его осмотреть. Если это конус Морзе, тогда на патроне будет написано примерно так 1-6 В10.
Такая надпись расшифровывается как диаметр хвостовика от 1 до 6 миллиметров, а В10 – размерность конуса, которую можно найти в любом справочнике машиностроителя.
