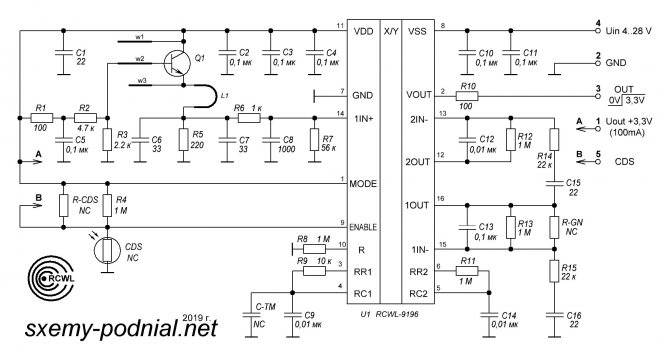

Как сделать самому датчик движения

Настройка параметров

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

Когда и где использовать датчик движения для включения света

Далеко не всегда и не везде удобно включать свет при помощи выключателя. Например, на лестничной площадке, в длинном коридоре. И на улице возле дома. Оставить «дежурное» освещение — это одно. Но постоянно освещать дорожку к дому, крыльцо и подъездные пути — сплошное расточительство.  Ходить в темноте — опасно. Или вы приехали на машине, поздно пришли домой… Как включать свет?

Для лестниц и длинных коридоров есть решение — установка проходных выключателей, которые позволяют управлять освещением из двух или более точек. Но, если у вас заняты руки, и они не помогут.

Дело даже не всегда в экономии, хотя, и это тоже не последняя причина

Та же проблема в технических помещениях типа кладовой, прачечной, погреба и т.д. Тут очень часто руки заняты. Чтобы включить свет, нужно в темноте дойти куда-то, поставить груз, а потом вернуться к выключателю. Есть и другие варианты, которые мы иногда используем  — попытаться использовать локоть, поставить груз у ног, включить свет, затем продолжать свои дела. Установка детектора движения решает все эти проблемы.

Удобно, кстати, делать подсветку внутренней лестницы на детекторах движения в коттеджах. Датчики поставить на уровне ступеней вверху и внизу, выставить интервал отключения, достаточный для подъема или спуска. Удобно. По такому же принципу можно сделать подсветку пола в спальне. Опустили ноги с кровати — включилась подсветка. Комфортно.

Комфорт состоит из мелочей

Можно сделать подсветку на датчике движения в шкафу. Тоже удобно — открыли дверку — свет включен. Закрыли — выключился. И, что характерно, никаких контактов — работает надежно.

Завершающий этап

После того, как вы смонтировали компактное устройство, его следует подвесить с внутренней стороны двери, максимально близко к дверной ручке и дверному замку. Также изделие можно разместить и в других местах. Главное, чтобы контролируемая зона была достаточной. В ходе монтажа необходимо следить за тем, чтобы длина проводников и выводов элементов была минимальна. Это позволит избежать помех, в результате наличия которых прибор может начать работать не адекватно. Следуя приведенной инструкции и схеме, собрать своими руками датчик присутствия можно относительно просто. Главное – это смонтировать все составляющие в нужном порядке.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

• В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
• На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
• Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Как сделать (лазерный/с фотоэлементом)?

Сборка датчика

Несмотря на громкое название, лазерный датчик движения – самое техническое решение данного устройства и вполне доступно для сборки в домашних условиях.

Условно, перед началом работ, необходимо четко понимать логическую схему:

1. Сама система состоит из двух взаимосвязанных устройств – датчика, излучающего определенный световой луч, и сенсора на который этот луч направлен.
2. Принцип такой пары сенсоров прост – электроника работает при постоянном воздействии света на фотоэлемент, при прерывании светового воздействия фотоэлемент срабатывает, замыкая или размыкая схему, вследствие чего и происходит включение или выключение источника освещения.

Такая схема функциональна в местах, где необходимым условием является пересечение условной линии между двумя сенсорами.

Скорее всего, при изготовлении самодельного сенсора движения понадобятся следующие инструменты и расходные материалы:

1. Корпус для размещения электронной схемы.
2. Набор элементов или же готовая элементная схема советского периода блока управления.
3. Паяльник с припоем или что еще лучше паяльная станция.
4. Провода различного сечения, резисторы разного номинала.
5. Крепеж.
6. Отвертка, плоскогубцы, изолента, кембрик.

Описание схемы

Схема фотоприемника

Датчик с фотоэлементом в предлагаемой схеме будет использоваться для включения освещения. Фотореле, на основе которого конструируется сенсор, будет играть роль включателя, при прохождении между источником света и фотоэлементом.

Здесь нужно уточнить некоторые элементы схемы:

1. VT1 – фототранзистор.
2. R1 – резистор, играющий одновременно две роли в схеме: устанавливает рабочую точку и нагружает коллектор. В каждом отдельном случае, номинал резистора придется подбирать путем проб и ошибок.
3. C1 – конденсатор.
4. DA1 – операционный усилитель с обратной связью.
5. R2 – резистор, на котором реализована обратная связь ОУ.

Схема будет работать таким образом:

1. При попадании светового луча на фототранзистор, VT1 элемент работает как при подаче малого напряжения на базу транзистора.
2. После этого, фототранзистор открывается и происходит зарядка конденсатора C1.
3. В момент, когда свет перестает поступать на фоторезистор VT1, конденсатор начинает разряжаться, при этом, напряжение падает, и операционный усилитель DA1 срабатывает и включает другие устройства, будь то освещение или звуковой извещатель.

В качестве источника света для фотоэлемента, можно использовать как обычный лазер на расстоянии несколько десятков метров, так и инфракрасный светодиод для уменьшения заметности линии сигнализации.

Пошаговое руководство

Самостоятельная сборка подобного прибора проводится согласно принципиальному алгоритму:

1. Собирается источник питания, производится регулировка, контролируется выдающий ток.
2. На минус блока питания устанавливается резистор.
3. Далее, диод при помощи катода.
4. На анод выводится резистор подстройки.
5. Транзисторный эмиттер соединяется с отрицательным проводом блока питания.
6. С базовой схемой соединяется резистор.

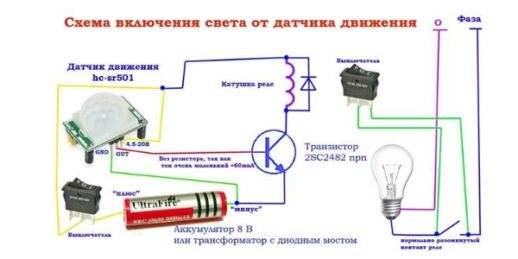

В результате такой манипуляции должна получиться вот такая конструкция: резистор к минусу, контактор, соединенный с реле, а реле с сигнализатором (лампа или ревун)

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики

Цены на светодиодные прожекторы

светодиодный прожектор

• Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben» и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» , «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
• Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
• Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
• Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
• Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
• Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
• Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Аппаратная регулировка

На боковой или лицевой стороне корпуса прибора вы можете увидеть один, два или три регулировочных винта, имеющих прямой шлиц для отвертки. Они снабжены поясняющей надписью и мнемосимволом, показывающим направление изменения в большую или меньшую сторону.

Современные датчики движения позволяют изменять три параметра:

1. Чувствительность, обычно обозначаемая, как «Sens». От этого параметра зависит величина минимального воздействия, от которого срабатывает прибор, а также дальность обнаружения. Для тепловых датчиков – это температура, излучаемая телом человека, животного, двигателем автомобиля. Для микроволновых – масса (для датчиков объема) или сдвиг частоты, если прибор работает на обнаружении именно движущихся объектов. Настройка чувствительности – наиболее сложный и противоречивый процесс. Чем она выше, тем большее число ложных срабатываний будет происходить. Например, чрезмерная восприимчивость микроволновых датчиков в подъезде может привести к тому, что свет будет включаться и при перемещении жильцов по квартире. Чрезмерно загрублять приемный тракт не стоит, в этом случае датчик движения не будет работать совсем, играть роль мебели. Оптимальный вариант – сделать чувствительность такой, чтобы прибор обнаруживал человека с усредненными анатомическими параметрами на границе светового пятна фонаря или освещенной площадки.
2. Время включения, имеющее обозначение «Time». Например, светильник в подъезде должен гореть столько, сколько необходимо для преодоления одного или двух лестничных маршей. В противном случае свет успеет отключиться до того, как вы достигнете цели.
3. Освещенность, обозначаемая словом «Lux». Прибор не обязан знать время суток, поэтому он будет исправно включать свет даже в сияющий полдень. Чтобы предотвратить подобный казус, вы можете установить минимальный уровень естественной освещенности площадки, при достижении которого необходимо включить лампы.

О том, как настроить датчик движения аппаратными методами, обычно подробно пишется в его паспорте.

Датчик не выключает свет

В этом случае сначала обращаются к регулировке настроек. Можно попытаться отремонтировать датчик путём регулировки винтами SENS и TIME. Из-за неправильной настройки этих параметров, освещение вполне может не гаснуть. Дело в том, что если поворотный рычаг выставить в крайнее правое положение, то реле перестанет размыкать цепь питания светильника.

Пироэлектрический датчик:

Нарушение режима работы ДД может возникнуть из-за появления остаточной нагрузки. Тогда восстанавливают работоспособность прибора путем его отключения от электросети на 10-15 секунд. Если причина в этом, то датчик заработает в первоначальном режиме. Если детектор по-прежнему не отключает свет — проверяют работу реле. В случае выявления дефекта в этой детали, её заменяют новым устройством.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Технические характеристики

Функционирование светодиодного светильника с датчиком движения характеризуется такими параметрами:

• угол охвата, выраженный в градусах;
• дистанция зоны охвата, обозначенная в метрах.

Датчики движения чаще всего имеют угол охвата до 90 градусов. Расстояние охвата редко превышает 5-6 м.

К важнейшим параметрам светодиодного устройства относятся следующие:

1. Мощность. Светильник включает несколько светодиодов. В паспорте указана общая мощность всех диодов. Хотя показатели кажутся небольшими, следует помнить, что 8-ваттный светодиодный фонарь заменяет лампу накаливания на 60 Вт.
2. Вид отражателя. В продаже имеются гладкие и рельефные отражатели. Гладкие устройства незаменимы, когда нужны длинные лучи (к примеру, в случае с прожекторами). Рельефные отражатели создают ровное рассеянное излучение, распространяющееся на большую площадь.
3. Качество света.
4. Разновидность электропитания (стационарная сеть или батарейки).
5. Влагостойкость, защищенность от пыли.

Способ монтажа и установки

По способу установки датчики движения для освещения могут быть наружного монтажа и встраиваемые. Модели для наружного монтажа имеют пыле-влагозащищенный корпус, параметры которого надо подбирать в зависимости от условий работы. Монтироваться корпусные модели могут на вертикальной или горизонтальной поверхности (например, на стене или потолке). Это разные модели, так как у них линзы и датчики расположены по-разному.

Встраиваемые модели могут прятаться в любое подходящее по габаритам устройство. При равных характеристиках они дороже обычных моделей, так что без особой необходимости соблюдения секретности, лучше ставить обычные. Выпускаются датчики движения для подвесных и натяжных потолков. По форме они напоминают точечные светильники, точно так же крепятся.

Потолочные датчики движения Legrand для включения света. Предназначены для подвесных и натяжных потолков

Наружные датчики крепятся через специальные отверстия в корпусе. Крепеж подбирается в зависимости от типа поверхности, на которую он будет монтироваться: дюбель-гвозди — если это кирпич или бетон, саморезы — для деревянных поверхностей, дюбеля-бабочки — для гипсокартона, спецкрепеж — для пористых материалов типа газоблоков.

Если установить крепеж сложно, можно использовать универсальный клей типа «жидкие гвозди». Вот только снять такой датчик не получится. С одной стороны, это хорошо — никто его не унесет. С другой — заменить тоже будет проблематично.
