Как сделать антенну для модема «Мегафон»

Описание устройства

Большинство пользователей мобильного Интернета проживает в сельской местности и за пределами крупных городов, используя данный вид связи как основной. Однако до сих пор в России есть места, которые находятся на относительном удалении от вышек и станций операторов, поэтому качество связи недостаточно хорошее для нормального пользования Глобальной сетью. В таких случаях на помощь приходят самодельные антенны для усиления 4G сигнала.

Обратите внимание! Первые такие изделия, как готовые, так и самодельные, использовались для улавливания телевизионных каналов. Впоследствии их заменили спутниковые тарелки и кабельное телевидение

С распространением мобильной связи и Интернета пользователи стали активно устанавливать антенны на дачах, в частных домах.

На сегодняшний день наиболее популярным и распространенным стандартом связи является 3G. Для его улавливания и усиления часто недостаточно простого модема. Даже несмотря на старания операторов связи и постоянную установку новых базовых станций, в некоторых местах проблемы с сигналом остаются. Сделанная антенна для модема 3G/4G своими руками, чертежи которой есть в общем доступе, помогают исправить ситуацию.

Важно! Если в местности проживания вообще нет сигнала от мобильного оператора, то устанавливать антенны и усилители бесполезно. Существует два вида таких устройств:

Существует два вида таких устройств:

  • внутренние;
  • внешние.

Кроме этого, внешние делятся на однонаправленные и всенаправленные. Также существуют многочастотные антенны, имеющие возможность одновременно работать в нескольких частотах и диапазонах.

Настройка

Способ настройки напоминает то, как устанавливают спутниковую тарелку на спутник для телевиденья. В интернетом немного по-другому. Направить тарелку необходимо ниже. Даже, возможно, придется направить вниз. Это связано с кривизной отражения. Чтобы максимально качественно настроить спутниковую тарелку, нужно вращать его и с помощью специальной программы следить, как меняется интернет-соеднинение. После того, как вы убедитесь, что получили максимальное значение, антенну необходимо зафиксировать.

Внешняя антенна 4G закреплена, теперь можем перейти к следующему этапу. Сейчас стоит поэкспериментировать с фокусом. Для разных моделей модемов необходимо по-разному настраивать конвертеродержатель. Для этого нужно менять положение фокуса и смотреть за качеством приема сигнала.

Для того, чтобы правильно настроить фокус, необходимо знать, что антенна модема находится на противоположной стороне от USB. Конечно, так устроено не на всех моделях, поэтому стоит его разобрать, чтобы понять, где находится приемник.

Если вы не добились условия прямой видимости, то следует поднять конструкцию. Также увеличить качество сигнала может помочь увеличение диаметра зеркала. 4G направленная антенна способна ловить сигнал на большом расстоянии. Как связан диаметр с качеством приема? В среднем тарелка с диаметром 1 м обеспечивает довольно неплохое интернет-соединение на расстоянии 30 км от станции. Чтобы подключить модем к компьютеру, необходимо купить USB шнур. Какой он должен быть? Конечно, следует использовать качественный шнур, небольшого сечения с экранированием и феритом на концах. Также можно приобрести несколько таких шнуров и соединить, качество от этого не теряется.

Следует помнить, что не получится использовать спутниковую тарелку для телевидения и усиления своего интернет-соединения. Конечно, можно прикрепить модем к спутниковой тарелке, чтобы немного усилить сигнал. Но следует помнить, что если тарелка настроена на ТВ, не нужно ее отворачивать от спутника. Качественный сигнал может получится в том случае, если спутниковая тарелка настроена на условие прямой видимости.

Устройство и габариты

Также антенны делятся на несколько типов. Это могут быть комнатные устройства, работающие в помещении, или наружные, которые устанавливаются и направляются на вышку с улицы. Наиболее оптимальными и качественными являются приборы второго варианта.

Обратите внимание! Все представленные устройства используются как для приема, так и для передачи сигнала. Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода

Внешние усилители делятся на такие основные типы:

Для соединения с сетью антенна принимает и усиливает сигнал от базовой станции, который впоследствии передается на модем при помощи USB порта и провода. Внешние усилители делятся на такие основные типы:

  • направленные;
  • всенаправленные;
  • широкодиапазонные или многочастотные.

Направленные делятся еще на три различных подвида:

  • способные улучшать сигнал только с одной стороны;
  • секторные, так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство;
  • всенаправленные, что значит усиливают сигнал одновременно с нескольких сторон.

Антенна Харченко для 4g модема своими руками

Простым решением самодельного устройства может быть антенна Харченко для 3g модема, конструкция которой основана на проволочном биквадрате.

Требования к вибратору

Для изготовления антенны Харченко для 3g модема своими руками важно правильно выбрать проводник, из которого будет изготовлен вибратор, – это ее основа

Вид металла

Для данных устройств применяют медные или алюминиевые детали. Поскольку биквадрат имеет малые размеры, а соединение деталей удобнее реализовывать посредством пайки, для антенны лучше подойдет медный провод.

Форма и площадь поперечного сечения

Рекомендуемые параметры провода – 2,3-2,5 мм диаметра, при этом верхняя граница является предпочтительной – в этом случае сигнал будет надежнее. Порой умельцы делают антенны из провода в 2 мм, но такое приемлемо не для любой местности. В большинстве случаев такой сигнал будет недостаточно надежным.

Основные размеры

Чтобы их рассчитать, нужно знать частоту и длину волны. Сторона квадрата должна быть равна 25% последней. Опираясь на эти габариты, из медной проволоки подготавливают биквадрат-восьмерку с соприкасающимися углами. Если нужна горизонтальная поляризация, конструкцию ставят стоймя, если вертикальная – в боковое положение.

Требования к кабелю для антенны Харченко

Подойдут изделия с сопротивлением от 50 до 80 Ом. Лучше выбрать вариант из меньшей части этого диапазона – так потери сигнала будут менее выраженными.

Особенности конструкции рефлектора

Для экранирования подойдет любая пластина из металла, будь то вырезанная из жестяного листа, алюминиевой посуды или фольгированного картона. Хорошо подойдет DVD-диск, закрепленный на торце крышки от газировки. Нужна регулировка удаленности отрезанием избытка толщины или установкой добавочных шайбочек.

Изготовление вибратора

Для максимальной симметричности проводок размечают маркером, ставят на него пассатижи и делают изгиб под прямым углом. Выверять изгиб нужно с помощью треугольника.

Подключение кабеля и рефлектора

В крышке сверлят дырку для провода, продевают его кончик и разделывают, обнажая основную жилу с экраном, залуживают и проводят пайку. Затем на вибратор натягивают крышечку, скрепив клеевым составом. Диск приклеивают к торцу крышки.

Способы передачи 3G сигнала с антенны на модем

Подготовленная конструкция реализует прием сигнала и направление его по соосному проводу. Теперь надо добиться того, чтобы модем его поймал.

Способ передачи информации по проводному каналу

Его реализация зависит от наличия разъема для соединения с внешней антенной.

Вариант №1

Кончики кабеля спаиваются с разъемом, и устройство подсоединяют через него. Потребуется припаять концы коаксиального кабеля ко второй половине разъема и через него подключать антенну.

Вариант №2

Разбирают кабель и спаивают центральную жилку с микросхемными компонентами. Без соответствующих компетенций операцию производить не рекомендуется.

Способ передачи информации по беспроводному каналу

Можно вырезать два электрода из консервной банки или листа фольги. Длина их может быть 7,5 см, а ширина – 4,5 и 2,7. Их спаивают с выходами соосного кабеля, и они направляют усиленную волну на модемную антенну. Обязательно нужно развести электродные компоненты на некоторое расстояние.

Упрощенная конструкция электродных концов

С модемной стороны кончик кабеля разделывают на 10 см, основную жилку обматывают вокруг корпуса. К экранной части припаивают загнутую жестяную полосу около 8 см. Когда антенна готова, модем вставляют в соответствующее гнездо компьютера и делают тест приема сигнала.


Конструкция Харченко

Необходимые инструмент и материалы

Мастеру для устройства Харченко понадобятся медный проводок длиной хотя бы 30 см, соосный кабель для подключения телевизора (1-2 м длиной), крышка от бутилированной воды, ненужный двд-диск (или кусок металлической пластины или фольги сопоставимого размера), паяльник, пассатижи, острый ножик, маркер и клей для пластмассовых изделий.

Простая самодельная антенна не потребует дорогостоящих ресурсов и увеличит скорость интернет-соединения. Такое решение весьма оправдано для использования на даче или в местности с трудностями связи.

Как сделать хорошую LTE антенну

Самодельная LTE антенна может быть обыкновенным стержнем. Предлагаем сделать нечто дельное. Знаете, – некоторые относятся к биквадрату немного свысока. Совершенно напрасно. В книге Харченко пишет: при умелом конструировании изделие способно принимать волны с перекрытием диапазона в 2 – 2,5 раза. Давайте теперь посмотрим, что с LTE на территории России. Вещают многие… забирают разные частоты, заглянем в Википедию, чтобы не проводить серьезного исследования, попытаемся определить параметры создания технического задания.

Каждый сотовый оператор не стремится помогать конкурентам. LTE антенна КР – 14 – 2050 – JG, коэффициент усиления составляет 14 дБ в диапазоне 1900 – 2200 МГц. КСВ не поднимается выше 2. Ну, и? Теперь загляните в труд Харченко, сравните биквадрат с магазинной антенной. Еще думаете, что не нужно ничего собирать своими руками? Будут проблемы с подключением, оборудование лишено выходов под внешние антенны. Придется курочить модемы (отдельный разговор), изыскивать иные методики сопряжения оборудования. Что у антенны Харченко хорошо, согласование проводится относительно просто. Приступим к рассмотрению конструкции.

В десятый раз портал ВашТехник поминает добрым словом антенны Харченко. Попробуем еще раз…

  1. Представьте шахматную доску. Испещрена полями белого, черного цвета. Причем соседними всегда являются противоположные оттенки. Для черной клетки только по диагонали может найтись соседняя черная.
  2. Теперь возьмем маленькое поле 2 х 2 клетки. Два поля белых, два – черные. Уберем черные поля. Осталось два квадрата, соприкасающихся одной вершиной друг с другом. Проложим по периметру этой фигуры проволоку.
  3. В центральной части, где квадраты соприкасаются, проволока не должна пересекать себя. В этом месте две стороны фигуры сближаются, не касаются друг друга. Проволока в месте начала спаивается с концом.
  4. Получена биквадратная антенна. Питающий кабель подходит в центральной части, где две стороны фигуры максимально сближаются. Само расстояние не критично, берут равным 1 – 2 мм. Никакого электрического контакта.
  5. Требуется добавить экран – ставится плоская металлическая пластина параллельно биквадрату на расстоянии 0,175 максимальной длины волны диапазона (минимальная частота). Увеличивается усиление, уменьшается уровень помех, отсекается половина сферы приема.

Давайте обсудим полученное изделие. Настоящая антенна Харченко образована тремя контурами. Приводим рисунок оригинального издания 1969 года, надеемся, автор не будет против вопиющего нарушения copyright. Как видите, указаны размеры относительно максимальной длины волны (минимальная частота).

Если верить Харченко, коэффициент перекрытия диапазона составит порядка 2 (до 2,5).Нигде в области КСВ не будет больше 2

Обратите внимание, восьмерка стоит вертикально. Поляризация будет горизонтальной

Харченко предлагал использовать конструкцию, ловя телевещание, авторы хотят приспособить принимать связь. Биквадрат кладите набок.

Как соединять контуры, сказать сложно, автор медлит показывать… Из рисунка следует: верхний наибольший квадрат переходит в нижний наименьший, и наоборот. Средний замыкается сам на себя. На контактных площадках три контура собираются шиной, запитываемой кабелем. Следует из рисунка, по тексту нуль пояснений. Взяв читателями, обращаемся к поисковику, не любим нерешенных вопросов… Вот что удалось выяснить.

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

  • ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
  • для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
  • медную проволоку (диаметром 2 мм);
  • медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
  • пенопласт для патчей;
  • супер-клей.

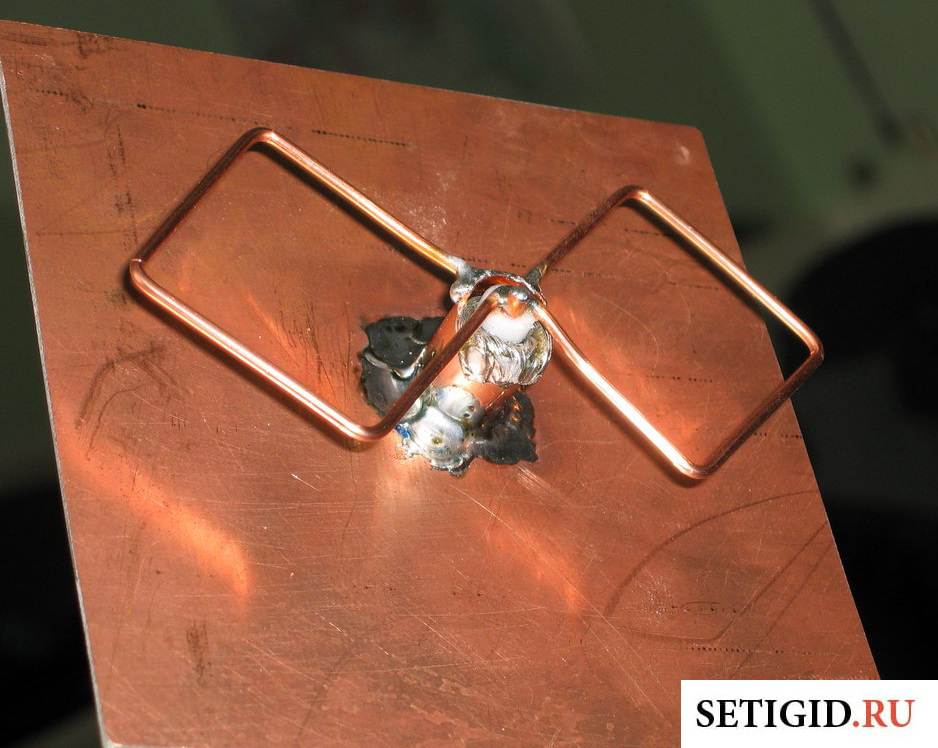

Антенна Харченко для 4G модема своими руками

Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:

  • спиральная проволока;
  • коаксиальный кабель;
  • стержневая деревянная рейка;
  • плоскогубцы, молоток, нож.

Обратите внимание! Перед сборкой очень важно провести качественный расчет. Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.

  • определить поляризацию и частоту волны. Устройство должно быть линейным;
  • сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
  • сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
  • сборка конструкции, она должна быть овальной формы.

Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.

Как усилить сигнал 4G?

Для того чтобы увеличить эффективное применение антенны для USB модема, ее оснащают рефлектором — стальной пластиной. Ее можно сделать из фольгированного текстолита. Дистанция между антенной и рефлектором должна быть 36 миллиметров. Для того чтобы создать дистанцию между антенной и рефлектором, можно применять какой-то колпачок или коробочку.

Усилитель 4g сигнала для модема обладает определенными особенностями устройства. В виде экрана может осуществлять работу всякая стальная пластина. Такой экран можно вырезать с помощью ножниц непосредственно из жести или из устаревшей кастрюли из алюминия с помощью болгарки либо вообще сделать из фанерный кусок или картонный материал и обклеить, использовав фольгу. Особой разницы не будет. Только бы он перекрывал помехи, которые идут. Специалисты советуют применять для антенны какой-нибудь ДВД-диск. Его одна сторона окутана фольгой из алюминия и прекрасно справляется с волновым отражением. Вдобавок он красиво выглядит и способствует существенному упрощению работы. Понадобится лишь намазать его клеем и укрепить на торце вставки-крышечки от бутылки из пластика, отрегулировать удаленность вибратора от усилителя добавлением добавочных шайб или срезанием лишней утолщенности.

Какие существуют требования к вибратору?

Специалисты советуют делать антенну Харченко из провода, выполненного из меди. Его поперечное сечение должно равняться 5 мм. кв. или быть с диаметром 2.5 миллиметра. Сразу стоит отметить, что можно брать утолщенность 2.3 миллиметра (сечение при этом — 4 мм кв), которая не очень значительно уменьшит параметры приема. Также допустимо осуществлять установку с сечением 2.5 мм кв, но это приведет к ухудшению сигнала, увеличив его затухание. Впрочем, для определенной местности это является вполне допустимым.

К антенне нужно выполнить припайку высокочастотного кабеля. Но тут может появиться проблема в виде оплетки. Ее у многих дешевых кабелей нельзя паять, используя канифоль. Решить эту проблему можно, если использовать простой F-конектор, накрутив его на кабель. К нему следует припаять кусочек провода из меди, а всю конструкцию непосредственно к антенне.

У пользователей зачастую возникает вопрос, какой именно кабель следует использовать, чтобы получилась панельная антенна 4G? Главное различие, с которым можно столкнуться — это размер волновой сопротивляемости, которая может быть пятьдесят либо семьдесят пять Ом. Для снижения утрат мощности лучше применять кабель с меньшей сопротивляемостью. Он лучше подходит по электрическим показателям, лучше гарантирует наименьшие потери сигнала. Но применяя один из таких типов кабеля лучше более точно сделать под него механические габариты вибратора. В этом случае потери сигнальной мощности будут наименьшими.

Получившуюся конструкцию нужно надежно зафиксировать, применив термоклей. После этого останется подсоединить антенну к модему и выполнить настройку на предельный уровень сигнала. Если модем не оборудован разъемом, предназначенным для наружной антенны, то следует попросту сделать три-четыре витка основной жилы вокруг USB модема.

Сборка 3G- антенны для 2100 МГц

Для сборки понадобится:

  • медная фольга, толщиной 0,3-0,5 мм
  • стержень М6-М10 с резьбой не менее 45 см
  • 12 гаек под диаметр стержня
  • Коаксиальный кабель – 2 отрезка по 10метров
  • Переходник Pigtail – 2 шт
  • TV-разъёмы – 2 шт
  • Шуруповерт со сверлами
  • Паяльник с припоем
  • Ножницы
  • Плоскогубцы

Также понадобится точная линейка, маркер и изолента.

Шаг №1 – подготовка элементов для антенны

1 Для того чтобы точно вырезать круги правильной геометрической формы, нужно вначале заготовку отцентровать, т.е. просверлить центры кругов, и по ним с помощью циркуля сделать разметку.

2 Медная фольга хорошо режется обычными ножницами. Размеры берём согласно схеме на фото ниже.

Точность с погрешность не более 1мм

3 Далее размечаем места соединения антенны с коаксиальными кабелями. Для этого предпоследний круг R74 размечаем, — отступаем 11 мм от окружности. Таких пометок нужно сделать 2 шт., при этом находится они должны строго перпендикулярно по радиусу.

11мм – 2 шт., строго перпендикулярно по радиусу

4 Шуруповертом сверлим в круге R74 отверстия под центральную жилу коаксиального кабеля (2 мм). Затем это круг накладываем на круг R100, и через отверстия маркером делаем отметки отверстий под крепление TV-кабеля.

Разметку по месту сделать проще

5 Засверливаем R100 и в полученные отверстия ввинчиваем разъёмы так, как показано на фото ниже.

Лишнее с разъёма удаляем

Фиксируем разъёмы в круге R100

Шаг №2 – сборка антенны

Стараемся сделать без погрешностей

1 С помощью двух гаек фиксируем на стержне круг R100 в соответствии с размерами, указанными на фото выше. Не забываем гайки, как следует подтянуть.

Затягиваем крайнюю гайку

2 Аналогичным способом собираем всю конструкцию.

Шаг №3 – подключение антенны к адаптеру

Устанавливаем кабели на место

1 Зачищаем концы у коаксиальных кабелей. Вставляем в подготовленные разъёмы. Центральные жилы кабелей должны попасть в отверстия (2 мм) круга R74.

Немного флюса и припоя

2 Центральные жилы припаиваем ко второму кругу (R74).

3 Загибать кончики центральной жилы нельзя, — может произойти потеря мощности антенны.

Оставляем так, как есть

4 Антенна готова, осталось только её подключить к адаптеру. Для этой цели используем переходники Pigtail.

Pigtail-переходник

Процесс изготовления антенны

Перед изготовлением антенны необходимо узнать рабочую частоту передачи интернета вашим провайдером мобильной связи. Эту информацию предоставляет оператор, также ее можно определить специальными приложениями на телефоне.

Узнав частоту сигнала, нужно найти на специализированных сайтах чертежи антенны под него. Чаще всего 4G передается на 2600 МГц.

Вот так выглядит 4G антенна:

Чертежи 4G антенны:

Согласно чертежу, из жести или консервных крышек вырезаются диски указанного в нем размера.

Диски зажимаются на шпильке между гайками

Важно соблюсти между ними расстояние как на выбранном чертеже

В самом большом диске просверливается отверстие, с отступом от края по чертежу, и в него вставляется F-разъем для кабеля. Напротив него нужно впаять центральную жилу провода, заведенного в разъем, к следующему диску.

На конец шпильки перед большим диском прикручивается монтажный уголок. Антенный кабель приматывается к нему изолентой или закрепляется хомутом.

Антенну нужно установить на улице, как можно выше и направить в сторону ближайшей 4G вышки.

На второй конец провода подключается разъем под вход модема. Если модем не предусматривает подключение внешней антенны, то конец провода на 50-60 см нужно оголить до центральной жилы. Она наматывается просто на корпус модема. Даже при таком подключении, сигнал и скорость интернета возрастут.

Останется только опытным путем выставить направление антенны, при котором модем будет ловить лучше всего.

Небольшое видео по изготовлению этой антенны:

Популярные самоделки на нашем сайте

  • Самодельная антенна для цифрового ТВ DVB-T2: фото и…
  • Самодельная 4G антенна: чертежи, размеры, фото и…
  • Простая самодельная антенна для приёма цифрового ТВ:…
  • Самодельная печь из радиатора отопления (38…
  • Простая самодельная антенна для цифрового ТВ DVB-T2:…
  • Мопед своими руками: фото и описание изготовления
  • Листогиб своими руками: фото и описание изготовления
  • Листогиб своими руками: фото и описание изготовления
  • Самодельный компрессор (60 фото и подробное описание…
  • Профилегиб своими руками: фото и описание…
  • Картинг своими руками: фото и описание изготовления машины
  • Гибочный станок своими руками: фото и описание изготовления

Простая внешняя 4g антенна своими руками

Энтузиастами творчества разработано множество самодельных конструкций внешних антенн для улучшения приема. Один из экзотических вариантов – баночная антенна. Для изготовления конструкции требуется две алюминиевых банки из-под напитков объемом 0.33 л.

Каждая банка крепится к ровной рейке на расстоянии 1 см друг от друга. К одной из банок присоединяется центральная жила экранированного кабеля, к другой – оплетка. Кабель подсоединяется при помощи маленьких винтов с гайками, поскольку паять алюминий в домашних условиях затруднительно.


Баночная антенна

Самодельная антенна работает наиболее эффективно, если направить ее плоскостью банок в направлении ретранслятора (это мобильная вышка, репитер).

Основные требования к вибратору

Вибратор должен выполняться из голого медного провода диаметром 2-2.5 мм. Использовать материал иной толщины нежелательно, поскольку произойдет рассогласование вибратора и высокочастотного кабеля. При этом качество антенны 3G или 4G модема будет крайне низким.

Выбор кабеля

Как правило, устройства для интернета используют тонкий коаксиальный кабель с волновым сопротивлением 50 или 75 Ом. Длина кабеля должна быть достаточной для подсоединения внешнего устройства, вынесенного на улицу, и оконечного модуля (модема или роутера).

Важно! Не следует делать длину с запасом, поскольку высокочастотный кабель имеет свойство затухать в передающих линиях, и длинный кабель может полностью нивелировать коэффициент усиления антенны

Специфика конструкции рефлектора

Рефлектор любой конструкции выполняется из хорошо проводящего металла и должен быть защищен от коррозии. Высокочастотный сигнал распространяется по тонкому слою поверхности, а пленка окислов увеличивает сопротивление этого слоя.

В качестве рефлектора может использоваться металлическая решетка. Существуют варианты изогнутого отражателя. В любом случае должно соблюдаться определенное расстояние от активной части приемного устройства.


Сетчатый рефлектор

Процесс создания устройства

Создание самодельного устройства усиления сигнала требует высокой квалификации и аккуратности, поскольку длина волны сигнала сопоставима с погрешностями разметки деталей и их сборки. Большую роль имеют также способ соединения внешнего блока с приемником и схема передачи сигнала.

При небольшом расстоянии от внешнего блока до модема его можно подключить при помощи высокочастотного кабеля, используя специальные разъемы, которые различаются у разных производителей оборудования.

Отправка данных беспроводным путем

При большом расстоянии кабель будет вызывать сильное затухание сигнала, сводя на нет все положительные качества антенны и усилителя. В данном случае лучший вариант – воспользоваться беспроводной передачей сигнала.


Репитер 3G

Для этой цели используется репитер, который устанавливается вблизи антенны. В дальнейшем репитер транслирует усиленный сигнал в направлении пользователя, используя Wi-Fi протокол.

Как подобрать антенну для модема

Антенна для телефона

Если вместо изготовления самодельной 3g антенны было решено устанавливать покупную, потребитель должен иметь представление о критериях выбора лучшего устройства:

В первую очередь нужно знать, для какой частоты выбирается установка. Если в местности присутствует сигнал джи 4, лучше выбрать модем для него

Важно не забывать, что у двух наиболее популярных операторов, предоставляющих 4G (lte), разные частоты: Мтс работает с волнами в 2600 мегагерц, а Мегафон – 800. Выбрать оператора можно, сравнив качество покрытия конкретной местности, опираясь на информацию на сайтах компаний и отзывы потребителей

3G работает с волнами в 2100 МГц. Кроме того, есть антенны, работающие с большим диапазоном частот, но усилительный коэффициент у таких устройств ниже. Они подойдут для эксплуатации в условиях, когда надо усилить средний сигнал, но не при слабом или полном его отсутствии.
Часто у потребителей стоит выбор между установками YAGI и MIMO. Изделия первого вида имеют высокий усилительный коэффициент (11-17 единиц) и требуют всего одного гнезда для подключения. Если у модема два гнезда, подсоединять разрешается к любому. У MIMO коэффициент меньше (примерно 9), но при работе с 4G они демонстрируют значительное увеличение скорости работы интернета. Для использования с 3g они вообще не предназначены, соответственно, в этом случае предпочтение отдается YAGI. При работе с 4G нужно ориентироваться на силу сигнала: если время от времени он исчезает совсем, стоит предпочесть модель YAGI.

Важно! Иногда практикуют размещение пары YAGI-агрегатов с применением технологии MIMO, объединяющее преимущества обоих способов. Монтаж такой конструкции будет стоить вдвое дороже, чем установка одиночной антенны


Установка MIMO
