Как разобрать стиральную машину Самсунг: алгоритм разборки и последующей сборки машинки-автомат Samsung своими руками

Как заменить подшипник: подготовка

Замена подшипника в стиральной машине Самсунг – единственно верное решение при поломке, так как ремонт этого компонента часто невозможен.

Начать подготовку к работам стоит с поиска подходящих запчастей. Сейчас рынок (как магазины, сервисные центры, так и в интернете) предлагает огромный выбор подшипников для любых моделей стиралок Самсунг. В комплекте вы получите:

сами подшипники;
сальники;
смазку.

Чтобы не перепутать и не купить неподходящий комплект, сообщите продавцу точную модель и год выпуска вашей стиральной машины. Чтобы было легче сориентироваться, посмотрите таблицу запчастей для машинок Samsung:

Помимо самой детали вам необходимо подготовить небольшой комплект инструментов. Чтобы демонтировать крепежи, раскрутить бак на 2 части, выбить подшипники, вооружитесь:

небольшим медным молотком;
смазкой или WD-40;
гнутым ключом-шестигранником;
маркером;
шпилькой из металла;
пассатижами;
разводным ключом;
ключами различной модификации;
индикаторной, минусовой и плюсовой отвертками;
герметиком.

Все это поможет вам произвести замену подшипника своими руками по всем правилам.

Приступаем к разбору

Автоматические, полуавтоматические современные стиральные машины в большинстве случаев выпускаются с фронтальной загрузкой. У остальных разновидностей приборов загрузка вертикальная. Стоит разобраться со схемой разборки стиральной машинки Самсунг в каждом из случаев.

При фронтальной загрузке

У каждого производителя имеются определённые особенности, но есть порядок действий, который всегда остаётся примерно одинаковым:

Шпилька выдавливается внутрь. Можно постучать по поверхности молотком, если сложно справиться с работой вручную. ТЭН легко поддевается отвёрткой, имеющей плоский конец

После элемент осторожно убирается. Переходим к следующим этапам разборки

Сборка производится в обратном порядке по отношению ко всем действиям, которые были описаны выше

При сборке важно, чтобы каждый элемент располагался на своём месте. Любая маленькая ошибка может привести к преждевременному выходу из строя прибора

Потому, пока идёт разборка – рекомендуется запоминать точные места расположения. Тогда и разобрать сливной шланг будет проще.

Когда загрузка вертикальная

Разборка подобных приборов может вызвать определённые трудности у начинающего мастера. Вот лишь некоторые неисправности, с которыми владельцы приспособлений сталкиваются чаще всего:

Поломка подшипников – ещё одна главная проблема, с которой сталкивается почти каждый владелец. Потребуется разобрать машинку, чтобы исправить проблему.

Разборка проходит в следующем порядке:

Наличие маркировки WF на стиральной машинке говорит о поддержке фронтального типа загрузки. WD – обозначение функции встроенной сушилки. Сопровождающие документы помогают понять, как разобрать своими руками любое приспособление.

Машинки Самсунг также обладают серьёзным недостатком – они неспособны сопротивляться перепадам напряжения в Сети. Из-за этого и проводят процедуру разборки.

Тонкости разборки машинок разных брендов

Стиральные машинки, изготовленные разными производителями, в целом похожи и выполняют одинаковый набор базовых функций. Однако в конструкции агрегатов и расположении внутренних рабочих деталей имеются существенные различия.

У многих популярных моделей стиралок ТЭН располагается впереди. Чтобы до него добраться, понадобится просто снять фронтальную крышку и аккуратно извлечь деталь для последующего ремонта, замены или чистки

Для корректной разборки очень важно знать специфические уникальные особенности модели, подлежащей ремонту. Тогда работа пройдет легко и в зону неисправности удастся проникнуть без всяких проблем

Шаги разборки машинок Samsung

Бытовые стиральные машинки Самсунг разбираются довольно легко. Емкость для загрузки порошка располагается удобно и держится всего на двух саморезах. Рабочий ТЭН находится внизу бака непосредственно под передней крышкой и добраться до него не составляет никакого труда.

Если у стиралки Самсунг не открывается дверь, проблему следует искать в модуле управления. Справиться самостоятельно с ремонтом такого плана довольно сложно. Лучше передать эту работу специалистам из сервисного центра

Подробно с выполнением ремонта стиральных машинок марки Самсунг ознакомит пошаговое руководство, которое приведено в рекомендуемой нами статье.

Нюансы починки моделей от Ariston

В изделиях Аристон наиболее часто выходят из строя подшипники и сальники бака. Конструкция модели продумана таким образом, что починке этот узел не подлежит. Но для умелых и опытных домашних мастеров преград не существует.

Чтобы заменить сальник, цельный бак развальцовывают или распиливают ручной пилой. Иного способа для восстановления деталей не предусмотрено, кроме, разумеется, покупки нового бака и установки его в фирменном сервисном центре компании.

Испортившийся двигатель в технике Аристон – нередкое явление. Для починки нужно выкрутить болты, снять заднюю часть корпуса, а потом извлечь узел. Если после диагностики выяснится, что элемент не подлежит ремонту, придется купить новый и установить на место старого

Модели стиралок марки Аристон последнего поколения оборудованы устройствами самодиагностики, что существенно ускоряет процесс поиска поломки. Коды неисправностей и ошибок в работе высвечиваются на табло, оповещающем о возникшей или назревающей проблеме. Их расшифровка поможет понять, что и как следует ремонтировать.

Порядок разборки стиралок Atlant

Приборы бренда Атлант практично сконструированы и подлежат ремонту. В самом начале разборки необходимо снять противовес, а потом удалить внешнюю управляющую панель. Барабан в этих моделях состоит из двух половинок, стянутых болтами, поэтому любые рабочие детали заменить можно в два счета.

Модели от компании Атлант имеют встроенную систему самодиагностики. В случае возникновения неисправностей электроника выводит на дисплей соответствующую информацию. Хозяева могут прочесть сообщение, свериться с документацией и определить способ устранения неполадки

Специфика машинок марки Electrolux

Машинки Электролюкс очень надежны и довольно редко ломаются. С десяткой лидирующих по продажам стиралок Electrolux познакомит составленный нами рейтинг. Фасадная панель снимается элементарно и сразу же открывает доступ ко всем основным узлам и деталям.

На отдельных съемных опорах размещаются рабочие подшипники и сальники. Для их замены полностью разбирать барабан не требуется.

Если в стиралке Электролюкс не крутится рабочий барабан, скорее всего, повредились щетки, ремень привода, двигатель или плата управления. Искать неполадку можно самостоятельно, но мастера из сервисного центра сделают это быстрее и на самом высоком профессиональном уровне

Особенности стиральной техники марки LG

Бытовая стиральная техника LG отличается сложной конструкцией. Чтобы снять фронтальную панель, придется сначала отверткой выкрутить гайки, надежно фиксирующие крышку люка. Затем предстоит аккуратно убрать винт, крепко стягивающий хомут для удержания манжеты.

Чтобы проще было справиться с разборкой стиральной техники, можно наглядно изучить конструкционные особенности агрегата, рассмотрев эту схему

Затем понадобится удалить находящийся сверху утяжелитель и только после этого аккуратно извлечь подлежащий ремонту или замене бак.

Южнокорейский производитель снабжает свои новые модели системой самодиагностики. Расшифровка кодов ошибок поможет оперативно и безошибочно определить, что нужно менять и где ремонтировать. Позволит сразу решить, стоит ли производить ремонт своими руками или лучше обратиться в мастерскую.

Особенности процесса

В зависимости от типа загрузки, будут отличаться способы разбора стиральных машин. Если процедура выполняется впервые, нужно строго следовать инструкции, чтобы не испортить прибор.

Машинка-автомат с фронтальной загрузкой

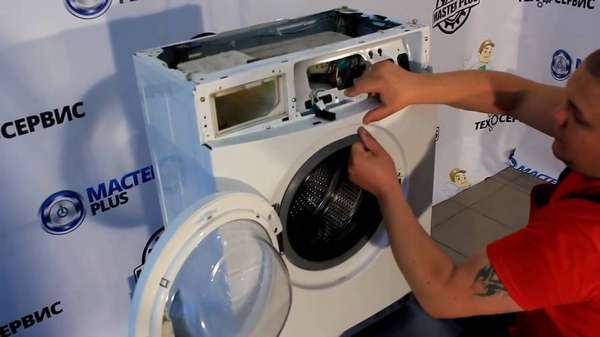

Начинать разборку нужно с демонтажа верхней крышки. Для этого откручивают 2 винта, которые располагаются на задней стенке прибора. Крышку отодвигают назад на 15 см и поднимают.

Дальнейший алгоритм действий:

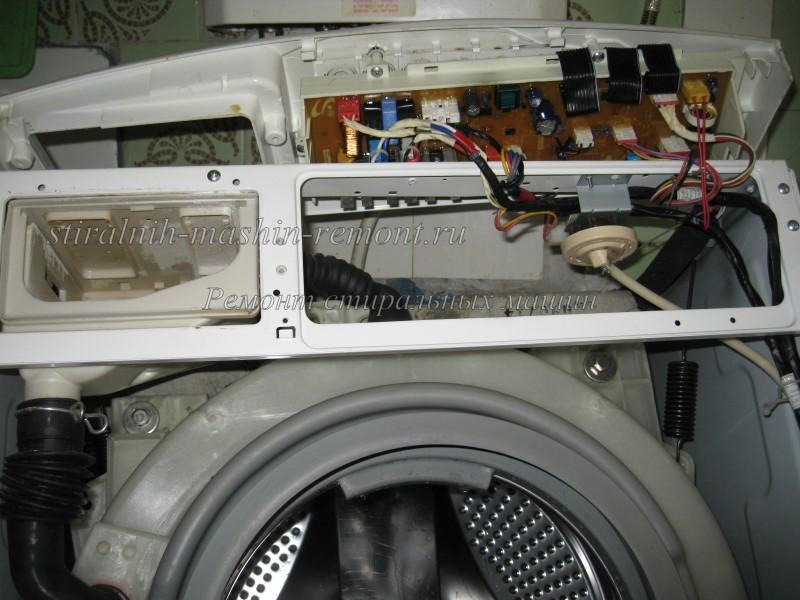

Демонтаж бункера и панели управления. Для начала нужно убрать бункер распределителя моющих средств. Для этого необходимо нажать на фиксатор, располагающийся у основания бункера и снова потянуть емкость на себя. Выйдет он легко, особых усилий прилагать не нужно. За бункером можно обнаружить крепежи, держащие панель управления. Их откручивают: спереди расположены 2 винта и 1 винт находится справа. Отделяют панель с помощью отвертки, поддев ее с левой стороны.
Демонтаж передней панели. Ее нужно потянуть за нижний край, чтобы освободить от верхних защелок. Затем панель аккуратно отодвигают на себя, но без резких движений. Сзади можно обнаружить множество проводов, Вытаскивать их нужно по одному, отщелкивая фиксаторы.
Снятие нижней панели. Она зафиксирована 3 защелками. Ее удобно поддеть шлицевой отверткой, просунув инструмент в имеющуюся щель. Сначала ее отодвигают по центру, а затем по краям, после чего панель легко отходит.
Снятие лицевой панели, на которой расположена дверца. Она фиксируется на 2 самореза снизу и на 2 самореза сверху. Их выкручивают. В результате панель будет держаться на маленьких крючках.

Демонтаж уплотнителя. Если открыть дверцу, можно обнаружить, что она соединена с резиновой деталью. Фиксирующее кольцо манжеты подцепляют плоской отверткой и слегка тянут на себя. За ним будет располагаться стягивающий металлический хомут в виде пружины. Нужно найти его защелку и разомкнуть ее с помощью плоской отвертки.
Затем проходятся ею по всей окружности кольца, чтобы отсоединить его

Работать с инструментом нужно осторожно. В противном случае порванную манжету придется менять.

Демонтаж задней панели

Этот процесс не составит труда. Достаточно извлечь 4 самореза, которыми она прикручена.
Отсоединение шлангов. Они ведут к баку машины (заливной и сливной), к прессостату и к лотку для порошка.
Отключение проводов, ведущих к ТЭНу и температурному датчику. Сам нагреватель располагается в передней нижней части бака, под барабаном. Чтобы извлечь его, нужно выкрутить гайки. После этого ТЭН легко выйдет из гнезда. Снимая провода, нужно отметить цветными маркерами их место расположения.
Демонтаж противовесов. Их в стиральной машине 2: над баком и под ним. Крепятся они с помощью болтов. Так как грузы тяжелые, снимать их нужно аккуратно.
Чтобы извлечь бак, потребуется помощь. Одной парой рук справиться сложно. Сначала нужно отсоединить амортизаторы, а затем аккуратно снять бак с пружин и вытащить его. После этого снимают ремень и мотор. В завершении демонтируют шкив, открутив срединный болт. Если он заржавел, его смазывают WD-40.
Внутри барабана находятся подшипники. Чтобы снять их, бак нужно разобрать. Если он спаян, его пилят ножовкой. Этот процесс очень трудоемкий и не все мастера берутся за такую работу. В этом случае проще приобрести новый барабан. При условии, что бак разборный, замена подшипников не составит особого труда.

Выполнив указанную последовательность действий, можно полностью разобрать стиральную машину.

С вертикальной

Разобрать машинку с вертикальной загрузкой сложнее. Встречаются такие приборы в России редко.

Порядок действий следующий:

открутить винты, расположенные по бокам;
сдвинуть блок в свою сторону;
отсоединить все провода;
извлечь панель стиральной машинки.

Дальнейший разбор прибора проводится по тому же типу, что и стиральной машины с фронтальной загрузкой: снимают лоток, панели, хомут. Завершается процесс снятием барабана, заменой или ремонтом вышедших из строя деталей.

Ремонт стиральной машины (+самые частые поломки)

Приступая к работе, определяют в первую очередь причину неисправности и саму поломку.

Нагревательный элемент наиболее подвержен поломкам.

Из самых распространенных можно выделить:

сломанный нагревательный элемент. Причина тому: перепады напряжения и некачественная вода. К этому виду проблемы относятся соединения ТЭНа и температурный датчик. Если много накипи, датчик отказывается работать, а при коротком замыкании сгорят контакты ТЭНа.
Неисправность СМА. Причина тому в изнашивании приводного ремня. Об этом говорит остановленная во время работы стирка и барабан не крутится. Заменять нужно только оригинальным ремнем.
Поломка входных клапанов. Когда резина изнашивается, вода поступает в бак. Если в клапане образован засор, вода не будет поступать в машинку.
Проблема с подшипниками.
Засаленный насос.
Сливной насос.

Чтобы выполнить ремонт, приходится добираться до внутренних деталей.

Ничего не сказано об электронике. Это все обусловлено тем, что компания создает максимально качественную технику и поломки на зону электрики или проводки выпадают крайне редко.

Поломка мотора – это серьезная проблема.

Если машина с горизонтальной загрузкой не нагревает воду:

Соблюдайте технику безопасности – отключите машину от сети. Открутить винты крепления верхней панели и снимите ее.
Снимите лоток-дозатор. Болты за лотком нужно открутить.
Снимите нижнюю панель.
Снимите манжету люка: отодвиньте, подденьте хомут (металлический), потяните.
Манжету вложите внутрь.
Вот как снять правильно переднюю панель стиральной машины: откручивайте винты, что блокируют дверь и отсоедините провода.
В основании увидите ТЭН.
Отсоединяйте провода ТЭНа.
Откручивайте не до конца центральную гайку.
Чтобы достать ТЭН нужно продавить центральный болт.
Вытаскивайте термостат.

Сборка будет проводиться в обратном порядке. С вертикальной загрузкой подобных действий не получится.

Выполните подготовительный этап. Подготовьте рабочее место и инструменты. Не забудьте про смартфон.
Снимайте панель управления. У всех машинах- автомат с вертикальной загрузкой «Индезит», «Атлант» или другие, разная система снятия. Где-то нужно откручивать винты по бокам и сзади, а где-то нужно просто снять защелки.
Отложите панель в сторону. Если контакты на ней мешают, можно сфотографировать и после этого снять их.
Винты крепления расположились за блоком.
Их (винты) нужно открутить и снять крышку. В некоторых машинах для этого снимается боковая панель и ослабляется защелка дверцы.
Демонтаж заливного крана. Хомуты разжимаются, шланги снимаются с посадочных мест. Провода должны быть отключены, защелка прижимается и есть возможность выдавить клапан.
Боковые панели держаться на саморезах – снимите их.
Стенки сдвигаются вниз и убираются.
Доступ к передней части открыт. Чтобы открутить панель – выкручиваем винты.
Доступ к узлам открыт. Можно убрать проводку, что крепится к баку.
Если нужно заменить подшипник, это делается на месте. Так как бак может не извлекаться.
Ремень привода снимается со шкива.
Чтобы достать нагреватель нужно: отключить питание ТЭНа, скрутить гайку и продавить внутрь центральный болт.
Извлекаем мотор: вытягиваем фишки контактов и скручиваем крепежные болты.
Освобождаем сливной насос: разжимаем хомут патрубка и шланга. Снимаем.
Насос крутить в обратную сторону от часовой стрелки, чтобы болты выкрутились.

Разобрать стиралку можно самостоятельно.

С разбором обоих видов загрузки можно справиться самостоятельно. Для этого не нужно прилагать большие усилия и покупать специальные инструменты.

Несколько советов

При отсоединении электропитания на панели управления или двигателе старых моделей Bosch, LG, Самсунг или Индезит не следует тянуть за провода. Пальцы необходимо располагать на корпусе разъема. Если он не поддается, можно легонько пошатать его в разные стороны. При рывке за провод или применении силы возможен отрыв жилки от обжимки.

В зависимости от года выпуска, фирмы-производителя и модели, панели на стиральных машинах состыковываются с каркасом при помощи дополнительных пластиковых защелок. Чтобы их не повредить при разъеме поверхностей, необходимо аккуратно нажимать на зубцы не отверткой, а рукояткой инструмента, пальцем или ногтем, поскольку металл может повредить поверхность детали. С той же целью нельзя действовать силой: если составная часть не поддается, значит, разъединены еще не все крепежные элементы.

Для того чтобы снять переднюю панель машинки Самсунг, не требуется какой-то специальной подготовки. Все, что нужно, — лишь внимательное отношение к делу (прочтение инструктажа), терпение (спешка чаще вредит делу) и единственный инструмент – отвертка. Стоит отметить, что это дело не самое сложное, но и не самое простое. Однако если следовать всем указаниям, с этим справится любой желающий, не прибегая к помощи квалифицированных специалистов.

Как разобрать неразборное

Барабан стиральной машины indesit WISL 86

Стиральная техника индезит WISL 86 отличается неразборным баком.

Любой сервисный центр будет настаивать на полной замене его, так как пластиковые баки не подлежат ремонту. А стоимость такой замены обходиться примерно в 2/3 цены новой стиральной машины.

Но работа эта выполнима и можно справиться с проблемой самостоятельно.

Для чего нужно полностью разбирать бак?

Для того, чтобы осуществить в indesit wisn 82 замену подшипников или сальников. Как это делается, читайте ниже.

Берется тонкое сверло и проделываются отверстия в торце шва по всей окружности бака на расстоянии примерно 15 см.
Затем понадобится сверло большего размера, которым вы проходите снова по этим дырочкам. Это делается для того, чтобы после ремонта можно было стянуть бак шурупами.
Извлеченный бак ставится вертикально, потому что нужно распилить заводской спаянный шов, глубинной примерно 7 мм. Делается это с помощью ножовки по металлу. Работа требует предельной аккуратности, потому что неверное движение лишает возможности склеить бак. На распилку потребуется примерно от 3-х до 6-ти часов. Будьте к этому готовы.

Итак, бак распилен.

Теперь нужно снять заднюю часть. Для этого:

Снимаем шкиф барабана с вала, который держится гайкой.
С помощью болта и деревянного бруска ударяем молотком по болту так, чтобы половинка соскочила с вала.
Вот и появился доступ к подшипнику и сальнику.
Чтобы снять подшипник, можно использовать автомобильный съемник, сдернув деталь своими руками.

Есть еще один вариант действий: отнести барабан в автомастерскую и за небольшие деньги попросить снять подшипник.

Поставить новые подшипники и сальники можно без особых усилий. Останется только собрать бак и стиральную машину в обратном порядке.

ТОП магазинов стиральных машин и бытовой техники:

mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
holodilnik.ru – Недорогой магазин бытовой техники.
techport.ru – выгодный современный интернет магазин бытовой техники
citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
ru.aliexpress.com- запчасти для стиральных машин

Как разобрать стиральную машину Samsung

Как разобрать стиральную машину без помощи профи? Можно выполнять вышеописанные пункты до момента работы с нагревательным элементом.

Используйте инструкцию для сборки и разборки стиралки.

Следом, вы можете:

В нижней части машинки снять крышку. Там расположены: пробка и шланг. Шланг нужен для аварийного слива воды, а через пробку прочищается слив.
Для выкрутки схемы управления, нужно открутить два самореза и после этого отстегивается защелка крепления.
Чтобы снять электрический модуль (на внутр. части панели управления), нужно открутить 3 самореза верхнего крепления на лицевой панели.
Чтобы снять лицевую панель, открутите 4 самореза нижней панели.

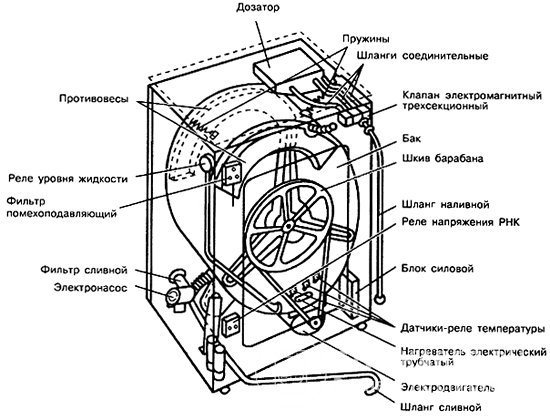

Бак на корпусе держится с помощью амортизаторов и пружин.
Под баком расположен электродвигатель.

Успех работы во многом зависит от правильной организации рабочего места.

Подготовительный этап

От хорошей подготовки будет зависеть удобство и качественная разборка стиральной машины.

Выучите правила техники безопасности, чтобы начать ремонт стиралки.

Поэтому, не пропуская и не «перепрыгивая» по каждому из пунктов, выполняйте их так:

обесточьте.
Слейте воду с бака и патрубков.
Подготовьте инструменты.
Выберите место для ремонтных работ. Оно должно быть хорошо освещено и свободное, чтобы могли удобно передвигаться вокруг техники.

Для ремонта понадобится просторное, хорошо освещаемое место.

Чтобы сделать ремонт стиральной машины самсунг своими руками Особенных инструментов не нужно, все есть дома. Вооружитесь:

Отвертками;
Пассатижи;
Головки разного размера;
Молоток небольшого размера.

Используйте специальные инструменты для разборки стиралки.

Из особенных предметов может быть только раствор WD-40, он помогает снять герметик, сильно прикрученные гайки и ШРУС. Не откидывайте прочь смартфон. Он будет нужен, не только для того, чтобы подсмотреть следующий шаг в работе, но и чтобы делать фото.

Аккуратно разбирайте машинку, запоминая все этапы разборки.

Фотки вам помогут потом собрать машинку в обратно порядке.

Выявление неисправностей

Поломки имеют разный характер проявления. Зачастую они показываются на дисплее в виде специального кода, что писано в начале статьи. Все машины можно разделить на технику с дисплеем и без него.

Самостоятельная разборка стиральной машины Samsung требует точности выполнения всех шагов.

Машины без дисплея показывают проблему свечением лампочек.

Загорается нижний индикатор температуры и все лампочки режимов стирки. Проблема: вода не заливается.
Горит 2й снизу индикатор температуры и все те же лампочки всех режимов. Проблема: нет слива воды.
Все лампочки режимов стирки горят и две нижних лампочки с температурой. Проблема: слишком много воды.
Горят все лампочки режимов стирки и либо 2 средних лампочки температуры, либо вторая сверху и 2-я снизу. Проблема: не нагревается вода.
Горят все лампы режимов стирки и один верхний с двумя нижними датчиками температуры. Проблема: неисправность в кнопках.
Загорелись все лампы режимов стирки и два верхних температурных датчика. Проблема: нет сигнала от температурного датчика.

Снять барабан со стиральной машинки не сложно.

Исходя из знания кодов, можно определять дальнейшие действия.

Техника безопасности

В работе с любой техникой нужно соблюдать технику безопасности. Все работы нужно начинать с обесточивания техники

Также, важно, всю работу делать сухими руками

Соблюдайте технику безопасности!

Устранение неполадок

Рассмотрим, как ремонтировать стиральную машину Samsung своими руками.

Машина Самсунг не откачивает воду

Нужно проверить систему слива: чаще всего причина в засоре сливного патрубка или насоса.

Отключите машину от сети, перекройте воду.
Отсоедините все коммуникации.
Достаньте лоток-дозатор, нажав на фиксатор в центре.
Откройте люк сливного фильтра на передней панели снизу.
Слейте остатки воды и прочистите фильтр.
Положите СМ на бок, откройте доступ ко дну.
Обнаружив место расположения насоса и патрубка, ослабьте хомуты патрубка.
Отсоедините провода помпы.
Выкрутите винты крепления помпы.
Сняв насос, проверьте его на засор.
Снимите патрубок и промойте его от загрязнений.

Внимательно осмотрите патрубок на момент повреждений. Чаще всего он теряет герметичность в местах крепления хомута. При неисправности патрубка или насоса нужно установить новые элементы.

Нет нагрева

Для проверки и замены нужно добраться до ТЭНа. По тому, как устроена стиральная машина Самсунг, делаем вывод: чтобы достать ТЭН, нужно снять передний корпус стиралки.

Выполняем ремонт стиральной машины-автомат самостоятельно:

После отключения СМ от сети открутите сзади винты крепления верхней панели.
Вытащите лоток-дозатор. Открутите расположенные за ним болты.
Выкрутите остальные болты крепления и снимите панель управления стиральной машины Самсунг.
Снимите нижнюю панель.
Отогнув манжету люка, подденьте металлический хомут и снимите его.
Манжету уберите внутрь барабана.
Открутив винты блокировки двери, а также отсоединив провода, снимите переднюю панель.
В основании барабана находится ТЭН.
Отсоедините провода нагревателя.
Открутите центральную гайку (не до конца).
Продавив внутрь центральный болт, достаньте ТЭН.
Вытащите термостат из нагревателя.

Если термостат исправен, просто переставьте его в новый ТЭН. Установка проводится в обратном порядке, после чего ставится корпус.

Не набирает воду или заливает много воды

Причина отсутствия воды может быть в засоре. Ремонтируя стиральную машину своими руками, прежде всего:

Покрутите запорный вентиль.
Посмотрите, достаточный ли напор воды в кране.
Осмотрите заливной шланг. Может, он перегнулся, перекрутился.
Отсоедините шланг и промойте под напором из крана.
Достаньте фильтр сеточку впускного клапана.
Очистите его от засора.

Если же в машину поступает чрезмерное количество воды, нужно проверить заливной клапан.

Сняв верхнюю панель СМ, сверху у стенки вы увидите входной клапан.
Отсоедините провода клапана.
Открутите фиксирующие болты.
Ослабив хомуты, отсоедините шланги.

Если в целом клапан исправен, замените уплотнительные резинки. Если нет, установите новую деталь.

Износ приводного ремня

Для замены ремня нужно знать, как снять заднюю стенку стиральной машины Самсунг:

Открутив болты, снимите заднюю панель.
Снимите старый ремень со шкива.
Если осмотр подтвердил износ ремня, установите новый элемент.
Начните надевать ремень на шкив двигателя, передвигая и прокручивая шкив барабана.

Теперь вы знаете, как чинить стиральную машину без вызова мастера.

Шумная работа машины Самсунг

При стирке СМ начала сильно вибрировать, гудеть, шуметь? Проверьте правильность установки, насколько устойчиво техника стоит на полу.

Более серьезная причина шума – износ подшипника. Для его замены вам нужно знать устройство или иметь схему стиральной машины Самсунг. О смене подшипников подробно рассказано на видео:

СМА не реагирует на нажатия кнопок, не включается

Причина может быть в панели управления. Нужно проверить контакты всех кнопок, возможно они залипли, либо продавились сами клавиши.

Другая проблема кроется в электронной плате. Ремонт модуля управления в стиральной машине Самсунг – задача не из легких, поэтому лучше обратиться в сервисный центр. Конечно, перед обращением вы можете сами осмотреть плату:

Сняв верхнюю крышку, вытащите лоток для моющих средств.
Открутите винты, удерживающие панель управления.
Разожмите пластиковые защелки и отсоедините провода.
Разжав защелки блока, снимите крышку и достаньте плату.

Видимые повреждения могут выделяться прогоревшими элементами, дорожками. Если визуально ничего не заметно, обратитесь в сервис.

Изучив типичные неисправности, вы узнали, как отремонтировать и починить стиральную машину Самсунг (Samsung) своими руками.

Приступая к ремонту, не забывайте о технике безопасности. Вам поможет видео:

Источник

Схема стиральной машины Samsung

Прежде чем начинать разбирать стиральную машинку, желательно получить представление о ее структуре. Схема агрегата покажет расположение функциональных частей и поможет при выполнении ремонта.

Перед вами – схема внутреннего устройства стиральной машины

Если вы подозреваете, что неполадки вызваны неслаженной работой электроники, полезно будет иметь под рукой электрическую схему агрегата.

Перед вами – принципиальная электрическая схема стиральной машины Samsung

Для обычного пользователя схематичное изображение устройства машинки может показаться сложным и непонятным, но при желании разобраться в схеме под силу любому человеку.

Устранение повреждений автомата Самсунг

Представляем вам схему устройства, которая будет как нельзя кстати для ремонта. Техническое наполнение машинок разных марок примерно одинаково. Если вы уже когда-то сталкивались с заменой запчастей стиралки, то вам будет легче справиться с очередным ремонтом.

Перечень комплектующих частей стиральной емкости: 1 – нагревательный элемент (ТЭН); 2 – передняя часть бака; 3 – передние скобы, всего 5 шт.; 4 – скоба ТЭНа; 5 – проставки ТЭНа, 2 шт.; 6 – винты, 3 шт.; 7 – накладка; 8 – шайба; 9 – винт; 10 – барабан; 11 – уплотнительная манжета; 12 – задняя часть бака; 13, 14 – зажимы бака, всего 9 штук

Теперь можно начать повествование об отдельных видах поломок и способах их ремонта.

№1: непредвиденная остановка во время стирки

Самой распространенной причиной является недостаточный напор воды. Тогда машина останавливается, и чтобы запустить ее вновь, ее нужно отключить, а потом снова включить. Если загружено много белья, чтобы машина заработала, достаточно ее отключить и вынуть излишек.

Со всеми проблемами остановки стиралки во время работы можно разобраться достаточно быстро, если грамотно определить причину, которая не связана с выходом из строя частей оборудования

Если произошел обрыв в шнуре питания или изначально плохой контакт в кнопке питания, тогда устройство периодически отключается само. Машина может остановиться, также если она не размещена ровно и присутствует некоторый перекос.

№2: затруднения с набором воды

Чтобы устранить данную проблему, сначала следует проверить напор воды в водопроводной системе, а также убедиться в том, что хорошо открыт вентиль, подающий воду в машину.

Если все в порядке, то следует проверить на наличие мусора и посторонних предметов расположенные на вводе заливочный вентиль, шланг, а также фильтр очистки

Следует знать, что свободный конец подключаемого снизу сливного шланга должен располагаться на высоте более 2/3 от высоты устройства, иначе вода будет сразу выливаться из машины.

№3: появление течи из агрегата

Для объяснения данной неполадки существует много причин. Иногда достаточно просто хорошо почистить контейнер для порошка – из-за его засорения вода может просто из него вытекать.

Чаще всего причиной затопления, созданного стиральной машинкой, является повреждение или отсоединение сливного или заливочного шлангов. Течь может возникнуть также при разгерметизации соединений

Если, проверив эти шланги, вы убедились, что с ними все в порядке, то причина кроется в уплотнительном кольце.

Нужно проверить плотность примыкания уплотнителей, как в дверце, так и в соединении заливочного шланга. Если они изношены, их следует заменить. Затем нужно проверить сливной насос и шланг на предмет нахождения в них застрявших там посторонних вещей.

№4: поломки и износ ТЭНа

Следовательно, не нагревается вода для стирки. Это происходит по причине выхода из строя ТЭНа, но не спешите его менять – это может быть и повреждением электропроводки.

Поэтому следует тщательно проверить всю электрическую цепь, а также контакты самого ТЭНа с помощью мультиметра. Если же тестер показывает наличие напряжения во всей цепи, то это значит, что ТЭН все же придется заменить.

Для того чтобы извлечь нагреватель, нужно отсоединить все провода и датчики, а затем открутить закрепляющую его гайку, потом достать ТЭН

Место, где установлен нагреватель, следует тщательно почистить, только после этого можно будет ставить новый ТЭН.

№5: шум и вибрация при работе

Чаще всего причиной шума бывает неправильная установка машины. Из-за этого агрегат производит сильный гул при отжиме. Для этого положение машины нужно выровнять с помощью уровня.

Но иногда излишний шум может возникать из-за сильного износа подшипников. Чинить их невозможно – только менять. Для неопытного ремонтника это довольно сложная задача, потому что может понадобиться распиливание и последующее склеивание неразборного бака, за которым находится подшипник.

Поэтому если вы не уверены в своем умении, то не беритесь за это дело, лучше вызвать мастера из сервисного центра. Но если бак вашей машины можно разобрать, то эта задача может быть вам под силу. Для этого нужно извлечь бак, затем разобрать его, открутив болты и отсоединив защелки креплений.

Подшипник нужно снимать с помощью специального съемника или молотка. Предупреждаем, что действовать молотком нужно очень аккуратно, чтобы не повредить детали

После того, как негодный подшипник уже снят, следует тщательно очистить вал, проверить, изношен ли он, а потом только установить новый подшипник.

Проточка ламелей самостоятельно

Произошло отслоение ламелей? Тогда нужно оценить масштабы бедствия. Если ламель отслоилась буквально на 0,5 мм, поможет обыкновенная проточка на токарном станке – зажимаем ротор и аккуратно выравниваем толщину ламелей. После этого аккуратно очищаем промежутки между ламелями, в них не должно остаться следов металлической стружки.

В качестве результата мы получаем ровную поверхность из множества ламелей, с хорошо прочищенными промежутками – для того чтобы убедиться в этом, проверяем сопротивление между ламелями омметром. Если омметр показывает короткое замыкание, то промежутки между ламелями нужно прочистить более тщательно.

Кстати, проточка ламелей не всегда даёт положительные результаты, так как чаще всего мы устраняем следствие, а не причину. Следует помнить и о том, что вернуть ламели к заводскому виду практически невозможно, поэтому проточка не является панацеей. Если же ламель отслоилась полностью или оторвалась, следует отправить двигатель в мусорный бак – сделать здесь в домашних условиях ничего нельзя.

Не отчаивайтесь, если двигатель не удалось отремонтировать, ведь с помощью него можно сделать различные самоделки из стиральной машины, например, точильный станок.

Останавливается просто посреди процесса стирки

Если стиральная машина останавливается во время стирки и не завершила его, причин может быть несколько:

Засор в системе. Принудительно слейте воду и прочистите впускной и выпускной шланги и все возможные фильтры.
Прекратилась подача электричества. Проверьте пробки и автоматы на щитке, понюхайте розетку, проверьте, есть ли свет в другой части дома, прозвоните все контакты.
Неправильный выбор режима. Возможно, в выбранной вами программе имеется пауза и нужно просто подождать.
Сломан насос, вода не откачивается в нужный момент и процесс стирки нарушается.
Упало давление воды в системе. Проверьте с каким напором течет вода из любого крана в вашем доме. Если напор слабый, поставьте стирку на паузу, дождитесь возобновления хорошей подачи и продолжите.
Сломалось термореле или ТЭН, вода не нагревается до нужной температуры, происходит сбой программы.
Травит выпускной шланг, вода постоянно уходит в слив. Одновременно с этим система докачивает воду в барабан до нужного уровня, процессор все время «думает», что вода еще не набралась. Чтобы устранить неисправность нужно проверить надежность соединения выпускного шланга и стояка слива.
Перегорел таймер управления. Машинка «не понимает» когда нужно завершать один процесс и начинать другой и поэтому останавливается совсем. Это довольно сложный прибор. Выполнить его ремонт своими руками не выйдет, проще купить и установить новый.
Сгорел электродвигатель. Эту поломку также очень трудно починить самостоятельно, придется звать мастера.

Дело техники, или как разобрать стиральную машину Самсунг своими руками
