Телевизор, висящий на стене, хорошо вписывается в любой интерьер и не занимает лишнего места. Но часто бывает, что подходящими для размещения или свободными оказываются только гипсокартонные стены, которые из-за мягкости гипса недостаточно крепко держат элементы крепежа. Однако опытные строители, работавшие с ГКЛ, знают, что при правильно подобранном креплении такая стена может свободно выдержать до 50 кг веса.

Конечно, самым оптимальным вариантом станет определение места расположения телевизора до проведения отделочных работ. Тогда можно заранее сделать усиление несущей металлоконструкции, и вопрос о том, как повесить телевизор на гипсокартон, отпадет сам собой. Но чаще всего покупка технического оснащения начинается после завершения ремонта, поэтому габариты и вес техники заранее неизвестны.

Гипсокартонные конструкции могут дать трещину, только если используемый крепеж не способен правильно распределить давление на максимально возможную площадь. Поэтому в качестве крепежа для них используют следующие виды дюбелей:

Эти изделия разработаны специально для пустотелых конструкций из гипсокартона и способны расширяться внутри них. Использовать их можно только один раз. Повторное использование снизит надежность крепежа, и он не сможет выдержать нагрузки.

Распространенные ошибки

Из-за невнимательного изучения инструкции или отсутствия практического опыта многие допускают ошибки в процессе выполнения монтажных работ. В список наиболее распространенных ошибок входят следующие:

1. Неправильный выбор дизайна. Покупка и установка кронштейна, который по своим техническим характеристикам не выдерживает большой нагрузки, приводит к наклону или падению телевизора.
2. Ненадежная фиксация. Все крепежные элементы необходимо вкручивать в просверленные отверстия до упора. В противном случае они разболтаются и отвалятся.
3. Отклонение от инструкции. Нарушив последовательность действий при установке конструкции, можно потерять важные детали, что ухудшит надежность крепления.
4. Бюстгальтеров не хватает. При установке необходимо использовать все крепления, которые идут в комплекте с навесом.

Как повесить телевизор на стену: выбор крепежа

Пожалуй, стоит начать с выбора крепежа. Часто крепление для телевизора на стену комплектуется крепежом — дюбелями. Они рассчитаны на максимальную массу, которую может удержать кронштейн, потому их можно использовать. Но подходят они только для стен с нормальной несущей способностью — кирпичных или бетонных. Сейчас же часто стены делают из рыхлых материалов, в которых дюбеля не держатся и повесить на них ничего не получится. Для таких стен есть свои крепления.

Чтобы телевизор не упал со стены, крепеж для него должен быть подобран правильно

Для гипсокартона

Для гипоскартонных перегородок используют специальные дюбеля-бабочки. Они бывают пластиковые и металлические.  Так как телевизор имеет все-таки довольно солидный вес, лучше брать металлические дюбеля. Нагрузка, которую они выдерживают значительно выше, чем у пластиковых.

Металлические дюбеля-бабочки выглядят так. Могут быть разного размера, с разной несущей способностью

Когда в установленную заглушку закручивают дюбель, заглушка «раскрывается», образуя отдельные «крылья», которые перераспределяют нагрузку на большую площадь. Именно за счет этого можно что-то повесить на гипрок.

Но, даже имея такие дюбеля, при установке телевизора на гипсокартонную стену, старайтесь подобрать высоту установки так, чтобы верхний крепеж опорной пластины попал на профиль или брус, к которому крепится гипсокартонный лист. Иначе нет гарантии, что лист выдержит нагрузку.

Для сыпучих и пустотелых оснований

Для пустотелых и крошащихся оснований есть другой крепеж — химические дюбеля. Для крошащихся и рыхлых оснований они состоят из капсулы или ампулы, с клеем и анкера или шпильки. Для пустотелых оснований к этому набору добавляется еще сетчатый цилиндр. При установке телевизора на стену, сверлится под крепеж отверстие, хорошо очищается. Это — очень важный момент. Отверстие надо очистить от всех осыпающихся частиц (можно использовать пылесос). Только так можно рассчитывать на нормальную адгезию (сцепление с материалом) и хорошую несущую способность крепежа.

В подготовленное отверстие вставляется ампула/капсула, в нее закручивается или забивается шпилька/анкер, может устанавливаться и заглушка дюбеля. Далее надо подождать, пока клеевой состав затвердеет (около часа), после чего можно продолжить работы.

В стены, сложенные из пустотелого кирпича или строительных блоков, в подготовленное отверстие устанавливают сначала сетчатый цилиндр. Затем в цилиндр укладывают капсулу/ампулу и все действия дальше ничем не отличаются. Зачем нужен цилиндр? Он не дает возможности клею сильно растечься, но обеспечивает его просачивание и адгезию с близлежащим материалом.

Можно ли сэкономить, используя не химические дюбеля, а обычный клей? В общем можно, но без гарантий. В химических дюбелях используется клеевой состав, обеспечивающий адгезию с разными материалами, в том числе и с пластиком. Обычный клей такими свойствами не обладает.

Для тонких стен

В некоторых случаях повесить телевизор надо на перегородку небольшой толщины. Причем они бывают настолько тонкими, что установить крепеж требуемой длины не получится — он вылезет с другой стороны. В этом случае лучше взять не дюбеля или саморезы, а шпильки или болты. Просверлить сквозные отверстия, с другой стороны, под шляпку болта или гайку шпильки, подложить широкую шайбу. Это даст хорошую несущую способность даже в газо или пено бетоне.

Способы установки телевизора на тонкую стену

Чтобы с обратной стороны стены крепеж не портил картину, его можно «утопить». Для этого просверлить отверстие небольшой глубины — чтобы можно было спрятать шайбу и шляпку/гайку. После того как будет все установлено и закреплено, можно будет эти отверстия замазать шпаклевкой.

Для тонких стен с нормальной несущей способностью (кирпич) есть другой способ — использовать как прокладку деревянный брусок или полосу металла. Это поможет установить крепеж нормальной длины, заодно более равномерно распределить нагрузку.

Особенности

Существует несколько самых распространенных способов надежного настенного крепления к стене из гипсокартона. Прикрепить к стене небольшую телевизионную LCD панель маленького веса несложно. Более габаритные и тяжелые предметы крепят с помощью отдельных встроенных ниш или полок. И тот и другой способ может осуществляться благодаря использованию специального кронштейна.

Такой вариант обладает такими преимуществами, как:

• создание более эстетичного вида комнаты;
• увеличение полезного свободного внутреннего пространства помещения;
• простота самостоятельного изготовления;
• повышение функциональности и практичности использования пространства;
• дешевизна материала.

Телевизор на гипсокартонной стене. Как повесить телевизор на гипсокартонную стену — обзор крепежа и советы по монтажу

Проще всего повесить телевизор на гипсокартонную стену при помощи дюбеля «бабочка». Для фиксации кронштейна потребуется определиться с областью стены, где будет размещаться устройство, и отметить его маркером. При помощи дрели сверлится отверстие, идентичное диаметру дюбеля. Вставляется крепеж и ввинчивается саморез, и при этом нужно следить, чтобы шляпка дюбеля была неподвижна.

Когда расстояние от гипсокартона к стенке свыше 10 см оптимальным выбором будет использовать для закрепления ЖК-телевизора и габаритного плазменного телевизора специальные закладные. Они заводятся через проделанную дырку в ГКЛ, а затем крепится кронштейн. Данные приспособления могут состоять из листов фанеры или широкого металлического профиля.

Для их фиксации применяются саморезы. Образовавшееся отверстие закрывается куском гипсокартона, зашпатлевывается, зачищается, а также окрашивается краской или обклеивается обоями. Для крепления телевизора на гипсокартонную перегородку, имеющую плохие несущие способности, потребуется монтировать вспомогательные наружные стойки.

Создав нишу в гипсокартонном простенке получают массу преимуществ — тв утапливается в стене, что добавит эстетики помещению. Крепить предстоит уже не на гипсокартон, а на несущую стену, или же к каркасу, что подходит для тв небольшого веса.

Однако здесь и минус — если придется менять тв, приобретать другой по размерам, или же если пользователю захочется перевесить устройство в другое место — самодельную нишу придется заделывать. Или же при покупке нового тв, придется подстраиваться под размеры ниши.

Методика проведения работ

Как повесить телевизор на стену из гипсокартона – этим вопросом довольно часто задаются начинающие домашние мастера. Для этого обычно используется кронштейн, который поставляется в базовой комплектации с телевизором. Это касается современных моделей. Если такового нет, его придется приобрести. Внешне вы сможете узнать его, если вспомните, как выглядит бабочка.

К кронштейну иногда предлагаются пластмассовые дюбели. Их как раз использовать нельзя. При монтаже телевизора к бетонной стене можете воспользоваться этими расходными элементами. Но в случае с гипсокартоном пластиковый крепеж может повести себя иначе. Он довольно часто обламывается, в этом случае телевизор уже не спасти.

Подготовка и организация проводки

До начала монтажа техники подготовьте «территорию». Если есть возможность начать подготовку еще на стадии монтажа стены из гипсокартона, то это предпочтительней. Тогда вы сможете сделать укрепление профильного каркаса под ГКЛ посредством деревянных брусков или металлических элементов или организовать нишу с укреплением.

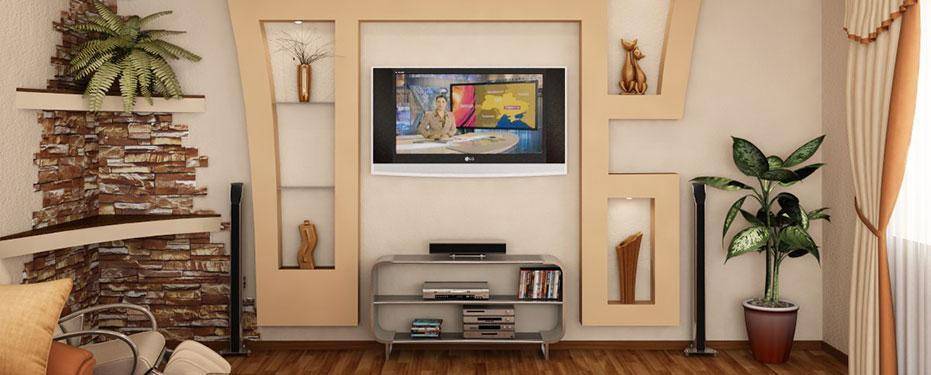

Ниша под телевизор

На этапе подготовки нужно предусмотреть крепление необходимой проводки и организацию устройства розеток. Для места под телевизор потребуется 4-5 розеток. Идеальное размещение под них – на расстоянии 10 см от одного из краев ТВ.

Проводку монтируют двумя способами:

• Скрытым. При закрытом способе провода убирают в гофру в стене и выводят на поверхность в нужных местах.
• Открытым.

Монтаж розеток

Изготавливаем самостоятельно кронштейн

Если у вас в наличии телевизор с плоским экраном и диагональю 32 или 42 дюйма, необходимо подготовить такие материалы:

Размеры не принципиальны – главное, чтобы отверстия совпадали на уголке и корпусе телевизора.

Итак, приступаем к работе. Нам необходимо выполнить два отверстия при помощи дрели для крепления к ТВ и по одному в верхней части (для спицы). Готовые детали нужно прикрепить к корпусу телевизора на винтах М4.

Остальная пара устанавливается на поверхности стены. Но предварительно нужно на креплении проделать два отверстия.

Все проделанные отверстия располагаются строго напротив друг друга

Это важно, поскольку при несоблюдении этих требований возможен перекос экрана после установки его на стену. Исправить это уже будет невозможно, поскольку крепление неповоротное

Обратите внимание, что расстояние между уголками должно быть немного меньше, нежели между такими же деталями на телевизоре. Выполняя монтаж агрегата на стену, нужно использовать строительный уровень

Он позволит осуществить точное расположение элементов по горизонтали.

На следующем этапе можно вешать телевизор. Для этого поднимаем его, совмещаем крепления и вставляем велосипедную спицу.

При отсутствии таковой можно использовать длинный гвоздь со шляпкой. Если это тяжелый телевизор, рекомендуется использовать шиферные гвоздис длиной не менее десяти сантиметров. На этом этапе монтаж телевизора на стену успешно закончен.

Стоит отметить, что для крепления элементов на стене можно использовать обычные пластиковые дюбели

Однако важно, чтобы они выдержали вес всей конструкции

Сможет ли ГКЛ выдержать вес LCD телевизора

Для размещения ТВ теперь не обязательно покупать громоздкую мебель Хорошо, если о монтаже телеаппаратуры подумали на стадии создания каркаса. Тогда можно было заложить в профиль несколько закладных брусков, к которым бы потом крепились кронштейны под телевизор. Но можно ли вешать телевизор на гипсокартон, если нет закладных? Какой вообще вес может выдержать новая стена? Давайте разбираться в этих вопросах вместе.

Всё зависит от используемого крепежа. Если кронштейны для телевизора закрепить обычными саморезами, вкрутив их в гипсокартон, то ничего хорошего из этого не выйдет. Если же использовать специальные дюбеля, то можно достичь желаемого результата.

Вес телевизора составляет от 10 до 35 кг, что во многом зависит от производителя и выбранной диагонали. Один дюбель «бабочка» может выдерживать 15 кг нагрузки. Если же гипсокартон уложен в два слоя, то один такой дюбель выдерживает до 25 кг нагрузки. Анкер «Молли» способен выдерживать еще большие нагрузки.

Отсюда делаем логичный вывод, что гипсокартон выдержит вес телевизора, который будет крепить на 2-8 дюбелей (зависит от кронштейнов, что идут в комплекте с LCD панелью).

Крепление через гипсокартон к основной стене

Потребуется:

• шуруп-шпилька;
• дюбели с четырехсторонним распором под диаметр шурупа;
• перфоратор;
• сверло нужного диаметра.

Общая схема крепления выглядит следующим образом.

1. Нужно проделать дыру в стене под дюбель прямо через гипсовый лист.
2. Острым концом шурупа навинчивается дюбель на 1-2 витка.
3. Через отверстие в листе пытаемся попасть в стеновую дыру и выполнить первоначальное размещение дюбеля.
4. Выкручиваем шуруп.
5. На метрическую резьбу накручиваем гайку. Просовываем стороной с гайкой в отверстие и с мощью молотка забиваем стержень до конца.
6. Затем шуруп закручивается в дюбель. Вкручивание нужно делать обычным ключом. Предварительно на обратную сторону шпильки нужно накрутить две гайки и прижать их между собой. Это предотвратить прокручивание гайки.
7. Последним шагом выполняется фиксация кронштейна на шпильках гайками.

Вместо шпильки-шурупа можно воспользоваться обычным распорным анкером для бетонных оснований.

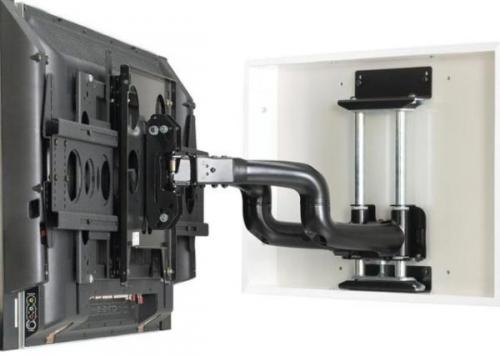

Крепление кронштейна на гипсокартонную стену

Установить удерживающие приспособления не всегда бывает просто, многое зависит от особенностей поверхности. Существуют разные способы, подбираемые под конкретную ситуацию.

С помощью дюбелей

Фиксация тяжелых предметов на гипсокартонные основания осуществляется только при условии правильно подобранного крепежа. Не допускается использование обычных саморезов, которые вкручиваются в однослойную или двухслойную поверхность. Чтобы навесить кронштейн, применяется дюбель «молли», «бабочка» или «дрива». Учитывается, что каждая разновидность имеет определенные ограничения по весу.

Специальные крепежи для монтажа тяжелых предметов на гипсокартон

Алгоритм процесса:

Подбирается наиболее подходящее место установки. Для этого анализируется расположение предметов интерьера с точки зрения удобства визуального восприятия. Это особенно актуально при использовании неподвижного механизма
Важно учесть расположение естественных и искусственных источников света, которые могут мешать просмотру.
Лучший вариант – закрепить механизм на стоечные профили или перемычки. Это сделает фиксацию наиболее надежной.

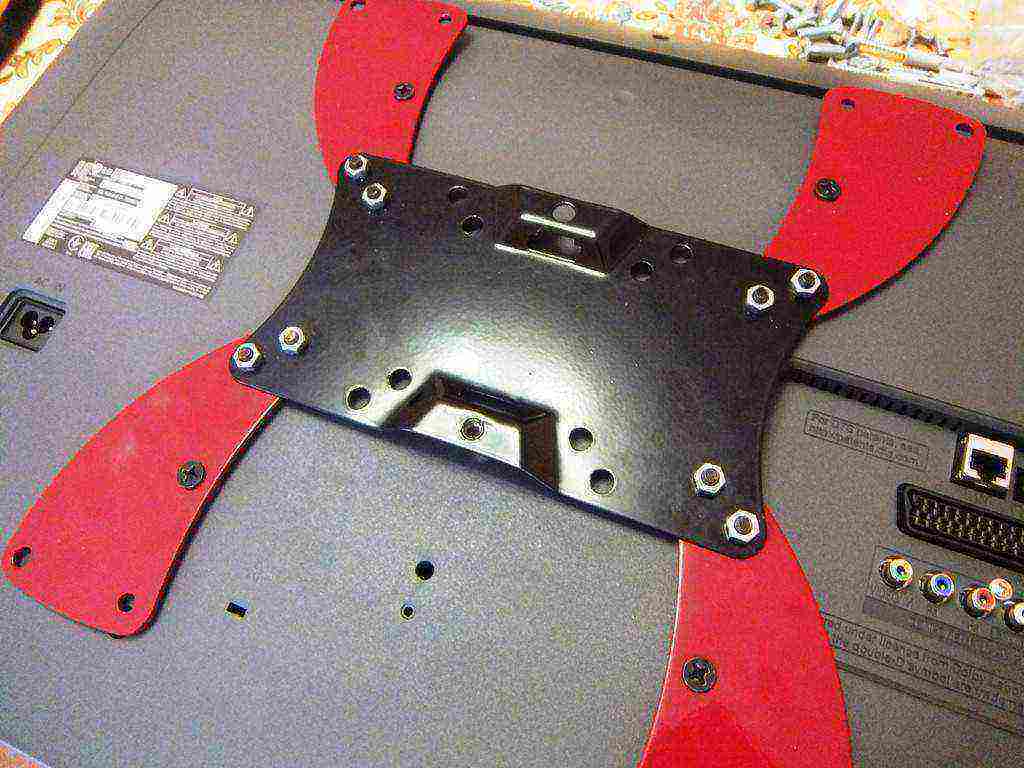

К выбранному месту прикладывается монтажная платформа кронштейна, при помощи уровня производится выравнивание, после чего отмечаются точки крепления.

Согласно диаметру гильзы дюбелей высверливаются отверстия
Нельзя делать дырку больше, тогда не получится крепко закрутить шурупы.
Основная часть дюбеля помещается в посадочное место и при необходимости немного подбивается молотком.
Монтажные отверстия в стене и на кронштейне совмещаются, последовательно вкручиваются винты

При небольшом размере шляпки обязательно прокладывается шайба.
Крепить механизм нужно осторожно: удерживание происходит до того момента, пока все шурупы не будут затянуты. После этого можно вешать и подключать технику.
Проверяется надежность фиксации

Нельзя допускать разбалтывания или провисания.

Такой метод рекомендуется для установки оборудования, вес которого не превышает 25 кг. Чтобы закрепить телевизор на гипсокартонной стене с большей массой, требуется применять анкеры, монтажное отверстие для которых создается не только в плите ГКЛ, но и в основании.

Сквозное крепление считается одним из наиболее эффективных способов подвески, но его можно применять только, если расстояние от несущей стены до лицевой стороны гипсокартона не превышает 100 мм

Через закладные

Это оптимальное решение, особенно если требуется подвесить тяжелую конструкцию. Также метод обеспечивает надежность при фиксации механизмов с выступающими поворотными элементами.

Закладные входят в перечень обязательных деталей при создании ниш для установки телевизора и аппаратуры и устройстве межкомнатной перегородки.

Технология крепежа:

1. В зависимости от конфигурации закладной детали, подбираются подходящие саморезы. Чаще всего для вставки в каркас используется деревянный брус, но существуют варианты, при которых его помещают в предварительно смонтированную перемычку из профиля. В такой ситуации потребуется рассверливание металлической детали.
2. Согласно схеме обрешетки и расположению отверстий на монтажных участках кронштейна проводится разметка. При работе необходимо пользоваться уровнем, чтобы скорректировать размещение навесного механизма.
3. Чтобы избежать повреждения гипсокартона, предварительно формируются крепежные точки.
4. Деревянный брус также рекомендуется рассверлить. Для этого используется насадка с диаметром меньше стержня выбранного шурупа. Это позволяет избежать растрескивания закладной, особенно если материал пересушенный.
5. Согласно монтажным точкам выставляется кронштейн и наживляется на несколько саморезов с шайбой. Производится необходимая корректировка и окончательная фиксация.

Такая технология позволяет прикрепить даже тяжелые телевизоры на выдвижной и поворотный механизм.

Способы обустройства закладных под телевизор

Виды крепежа для гипсокартонных стен

Телевизор, висящий на стене, вписывается в любой интерьер и не занимает лишнего места. Однако часто бывает так, что только гипсокартонные стены пригодны для возведения или рыхлые, так как из-за мягкости гипса они не удерживают крепления достаточно плотно. Однако опытные строители, работающие с гипсокартоном, знают, что при правильном креплении такая стена может легко выдержать до 50 кг веса.

Конечно, лучшим решением было бы определение местоположения телевизора до начала отделочных работ. Тогда можно будет заранее укрепить металлическую несущую конструкцию, и вопрос о том, как повесить телевизор на гипсокартон, исчезнет сам собой. Но чаще всего закупка технического оборудования начинается после завершения ремонта, поэтому размеры и вес оборудования заранее не известны.

Гипсокартонные конструкции могут треснуть только в том случае, если используемые крепежные элементы не способны правильно распределить давление по максимально возможной площади. По этой причине в качестве крепежа для них используются следующие типы дюбелей:

• «бабочка».
• «зонтик».
• «Хартмут».

Эти изделия разработаны специально для полых гипсокартонных конструкций и способны расширяться внутри них. Их можно использовать только один раз. Повторное использование снизит надежность крепежа и не сможет выдержать нагрузку.

ИНФОРМАЦИЯ: Штукатурная сетка для стен: типы и области применения

Как крепить на гипсокартон

Инструкция по монтажу заключается только в правильной разметке стены, проделывании отверстий и применении крепежной детали.

1. Прислоните кронштейн к основанию и встроенным уровнем выровняйте крепеж. Если уровня на креплении не предусмотрено, воспользуйтесь отдельным водяным уровнем.
2. Карандашом по окружности отверстий в кронштейне сделайте пометки для будущих отверстий на стене из гипса.
3. Используйте обычную дрель, чтобы сделать отверстия в гипсокартоне. Диаметр отверстий должен быть достаточным, чтобы продеть стальную часть Хар class=»aligncenter» width=»730″ height=»317″
4. После продевания Хартмута прижмите пластиковое кольцо максимально плотно к отверстию.
5. Усики загните к поверхности гипсокартона и отломайте.
6. Болтами прикрутите кронштейн.
7. Повесьте телевизионный приемник.

Если используются другие крепежи, например, варианты «бабочка» или «зонтик», то принцип работы такой же. Деталь крепления продевается в подходяще по размеру отверстие. Далее шуруп плотно закручивается, чтобы максимально раскрыть гильзу и прижать лист с тыла лепестками. Затем вешается кронштейн, а потом и телевизор сверху.

Более надежной считается обшивка в два слоя. Кроме улучшенной шумоизоляции, по умолчанию увеличивается максимальный выдерживаемый вес прикрепляемого предмета.

Но если необходимо обезопаситься по максимуму, можно использовать более сложные технологии монтажа. Некоторые из них описаны ниже. Перечисленные далее способы позволят гарантированно закрепить телевизор без риска обрушения крепления.

Крепление телевизоров свыше 30 кг

Навесить на гипсокартонную стену телевизионную панель массой более 30 кг можно лишь с обязательным использованием кронштейнов.

• Жесткие кронштейны, благодаря своей неподвижности, более надежны.
• Подвижные конструкции дают возможность смотреть телевизор из разных точек помещения.

p, blockquote 15,0,0,1,0 —>

Не имеет значения, какая из их разновидностей будет использована. Одинаково хорошо подойдут оба вида конструкций.

p, blockquote 16,0,0,0,0 —>

Для того чтобы правильно закрепить кронштейн для крупноформатного экрана, необходимо:

• Выбрать место, где, по вашему мнению, будет располагаться центр телевизора, и сделать разметку.
• Найти близлежащие профили, находящиеся под гипсокартонной обшивкой.

p, blockquote 17,0,0,0,0 —>

Проследить, чтобы детали кронштейна не задевали электропроводку и давали возможность свободного доступа к ней.

p, blockquote 19,0,0,0,0 —>

• В отмеченных местах креплений высверлить отверстия равные диаметру дюбеля.
• Дюбель освободить от самореза и вставить в стену.
• Вкрутить саморез и проверить, чтобы он плотно закрепился в стене.
• Кронштейн закрепить на стене так, чтобы крепежное изделие захватило профиль обрешетки.

p, blockquote 20,0,0,0,1 —>

После завершения работ повесьте телевизор на кронштейн и, медленно опуская его, убедитесь, что конструкция надежно закреплена.

Как монтировать крепежные элементы под технику с наклонно-поворотным кронштейном

Рассмотрим, как повесить телевизор на гипсокартонную стену в случае, если под него предварительно не была заложена в конструкцию дополнительная закладная (деревянный брус или алюминиевый профиль):

1. Берем магнит, приставляем его к плоскости и медленно передвигаем его.

2. Находим область его наибольшего притяжения и делаем там пометку.

3. Повторяем процедуру, описанную выше, с отметкой мест под загонку крепежей и проверкой их на горизонтальность.

4. Не делаем предварительно отверстия под загонку крепежа. В данном случае необходим очень плотный контакт элемента с материалом стены и профилем.

5. Не допускайте повторение вкручивания и выкручивания элементов – это ослабляет его фиксацию, так как гнездо под него расширяется.

6. Сразу же закручиваем саморезы в материал не до конца, оставляем зазор под закладку панели.

7. Заводим панель за шляпки крепежей. И зажимаем ее, плотно прикрутив все элементы.

В данном случае максимально допустимый вес изделия вместе с кронштейном – 10 кг.

Как сделать кронштейн для ТВ своими руками

Качественные кронштейны стоят достаточно дорого, особенно – поворотно-наклонные, поэтому стоимость установки телевизионной панели на стену выйдет высокой. В случае, если нет желания тратить деньги, простой держатель можно сделать своими руками.
Простой кронштейн получается из классической мебельной рейки для подвешивания навесных тумб и шкафов. Необходимо измерить длину телеприемника и отрезать соответствующие куски рейки. Один прикрепить болтами к телевизору, второй – по уровню на стену. Далее с помощью второго человека нужно повесить телевизор на стену.
Кронштейн для небольших телеприемников можно сделать из деревянной планки сечением от трех до десяти сантиметров. Ее нужно разделить на два равных отрезка по длине телеприемника, а затем в каждую из них с торца вкрутить по краям по шурупу с головкой кольцом.

Они должны быть на достаточном удалении от края электроприбора, иначе планка может треснуть. Далее оба отрезка нужно прикрепить болтами к телеприемнику. После этого на стене делаются отметки, соответствующие расстоянию между кольцами, просверливаются отверстия и вкручиваются подвесные крюки

Теперь с помощью второго человека на них можно осторожно повесить телеприемник.
Дома своими руками можно сделать наклонно-поворотный кронштейн для фиксации телевизора к стене

Для этого потребуются:

• металлическая труба квадратной формы сечением 2х2 см;
• четыре 25-мм уголка;
• две металлические пластины квадратной формы размером 20х20 см;
• различный крепеж.

Порядок действий:

1. В первой плите сделать отверстия для настенного монтажа.
2. На второй пластине подготовить отверстия для крепления к телеприемнику.
3. Трубу разрезать на три части: для настенной пластины, для плиты телеприемника, для скрепления двух частей. Размеры отрезков пользователь может подобрать собственные, но при этом нужно учитывать вес телевизора. При необходимости потребуется увеличить размер плиты, которая вешается на стену.
4. После того, как краска высохнет, нужно к каждой плите по центру прикрутить по два уголка. Между ними должна помещаться и свободно двигаться труба. На настенной плите уголки устанавливаются горизонтально, на второй пластине – вертикально.
5. В отрезках делаются отверстия, после чего болтами их нужно закрепить между уголками. Между трубой и уголками размещаются шайбы.
6. Центральный отрезок соединяет прикрепленные к трубам отрезки. Он устанавливается снизу, после чего крепится длинными болтами.
7. Прикрепить самодельный кронштейн к стене, убедиться, что он надежно закреплен.
8. Присоединить телеприемник.
9. Установить угол наклона, туго зафиксировать гайки.

Даже зная, как сделать своими руками кронштейн, лучше не экспериментировать и приобрести держатель в магазине или установить технику на подставку.

Каким бы прочным не был самодельный кронштейн, нужно понимать, что заводские изделия в любом случае выиграют в качестве и в подвижности деталей. Кроме того, производитель фабричных кронштейнов несет ответственность за падение телеприемника, если конструкция будет изготовлена некачественно. В случае с самодельным держателем пользователь действует на собственный страх и риск.

Заключение
Знать, как правильно повесить телевизор потребуется каждому, кто планирует поместить телевизионную панель на стену. Для этого необходимо определить, как правильно расположить телевизор на стене для комфортного просмотра и подобрать кронштейн, соответствующий такому размещению телеприемника. Простейший кронштейн можно сделать своими руками, если есть желание сэкономить деньги, а также имеются необходимые материалы.

Сможет ли ГКЛ выдержать вес LCD телевизора

Для размещения ТВ теперь не обязательно покупать громоздкую мебель

Хорошо, если о монтаже телеаппаратуры подумали на стадии создания каркаса. Тогда можно было заложить в профиль несколько закладных брусков, к которым бы потом крепились кронштейны под телевизор. Но можно ли вешать телевизор на гипсокартон, если нет закладных? Какой вообще вес может выдержать новая стена? Давайте разбираться в этих вопросах вместе.

Всё зависит от используемого крепежа. Если кронштейны для телевизора закрепить обычными саморезами, вкрутив их в гипсокартон, то ничего хорошего из этого не выйдет. Если же использовать специальные дюбеля, то можно достичь желаемого результата.

Вес телевизора составляет от 10 до 35 кг, что во многом зависит от производителя и выбранной диагонали. Один дюбель «бабочка» может выдерживать 15 кг нагрузки. Если же гипсокартон уложен в два слоя, то один такой дюбель выдерживает до 25 кг нагрузки. Анкер «Молли» способен выдерживать еще большие нагрузки.

Отсюда делаем логичный вывод, что гипсокартон выдержит вес телевизора, который будет крепить на 2-8 дюбелей (зависит от кронштейнов, что идут в комплекте с LCD панелью).

Вешаем на ГКЛ телевизор с диагональю экрана 42 дюйма и более

Телевизор с большим экраном обычно весит около 20 кг. Крепить такие можно только к металлическому профилю, на который монтируется гипсокартон.

Если сделать двухслойную обшивку гипсокартона на стадии ремонта, то можно использовать тот же дюбель-бабочку, который в сочетании с обшивкой выдерживает до 25 кг. Еще один вариант — сразу поставить закладную, тогда можно будет использовать саморезы без дюбелей.

Если отделка квартиры уже закончена, а переделывать стену не хочется, выручит дюбель «зонтик». Во время скручивания винта он стягивается и распределяет вес по большей площади. Чем больше дюбелей, тем выше запас прочности. Чтобы перенести нагрузку на каркас, следует проделывать отверстия там, где расположен металлический профиль.

Альтернатива «зонтику» — схожий по принципу монтажа анкер «молли». Его рекомендуется использовать, когда вес телевизора больше 15 кг.

Для закрепления телевизора с помощью такого крепежа приложите панель к стене и наметьте места будущих отверстий. Просверлите их дрелью, а из «молли» выкрутите винт и вставьте в отверстие полую часть. Вставьте в стену анкеры, а на них установите кронштейн с телевизором.

Подготовка

До того, как начинать размещение на гипсокартонной плоскости любых тяжелых элементов необходимо выполнить определенные подготовительные мероприятия:

• Определить зону размещение ТВ на стенке. Следует учитывать гармоничность расположения в интерьере.
• Приобрести нужный крепеж.
• Провести разметку зону предполагаемого крепления. Лучше всего до начала работ создать чертеж будущей конструкции. Подобный проект поможет наглядно увидеть все размеры и габариты.
• Засверлить отверстия требуемого диаметра. Нужно учитывать соответствие подготовленного диаметра типу приобретенных метизов. Иначе, повесить телевизор получится, но спустя определенное время есть шанс того, что крепеж вырвется из стены.

Кроме этого, когда собирается каркас из металлопрофиля в требуемом месте необходимо зафиксировать бруски или металлические трубы. Как говорилось выше, они помогут надежно повесить даже тяжелые и габаритные устройства.

Акцентируем ваше внимание на том, что при задействовании брусков их необходимо заранее обрабатывать антисептическими составами, чтобы избежать развития плесени. После этого уже приступать к остальным стадиям

Крепление телевизоров весом до 30 кг

Небольшой телевизор диагональю до 32 дюймов, масса которого не будет превышать 5 кг, можно повесить поверх ГКЛ с помощью дюбеля «бабочки». Главное, чтобы элемент крепежа прошивал одновременно гипсокартон и металлический профиль обрешетки. Тогда нагрузка от телевизора будет перераспределена с отделочного материала на несущий каркас конструкции.

p, blockquote 10,1,0,0,0 —>

Телевизор, диагональ которого превышает 42 дюймов, может весить около 20 кг. Для такой аппаратуры требуется более надежное крепление. Для этих целей можно использовать дюбель «зонтик». Он получил такое название из-за способа раскрытия в конструкции. Стягиваясь во время вкручивания винта, он гарантированно удержит заявленную массу, так как вес телевизора будет распределен по большой площади. Для обеспечения качественного крепления необходимо использовать не менее 4 деталей.

p, blockquote 11,0,0,0,0 —>

Телевизионные экраны массой от 20 до 30 кг вешают на стену при помощи крепежной системы «хартмут». Это крепеж, состоящий из пластикового и металлического элементов и винта. Он идеально подходит для навешивания тяжелых предметов, так как одно изделие может выдержать массу до 55 кг.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Используя крепежи для пустотелых стен, необходимо помнить, что после того, как будет установлен дюбель, его нужно немного выкрутить для полного раскрытия внутренней части системы.

Виды крепежа для гипсокартонных стен

Телевизор, висящий на стене, хорошо вписывается в любой интерьер и не занимает лишнего места. Но часто бывает, что подходящими для размещения или свободными оказываются только гипсокартонные стены, которые из-за мягкости гипса недостаточно крепко держат элементы крепежа. Однако опытные строители, работавшие с ГКЛ, знают, что при правильно подобранном креплении такая стена может свободно выдержать до 50 кг веса.

Конечно, самым оптимальным вариантом станет определение места расположения телевизора до проведения отделочных работ. Тогда можно заранее сделать усиление несущей металлоконструкции, и вопрос о том, как повесить телевизор на гипсокартон, отпадет сам собой. Но чаще всего покупка технического оснащения начинается после завершения ремонта, поэтому габариты и вес техники заранее неизвестны.

Гипсокартонные конструкции могут дать трещину, только если используемый крепеж не способен правильно распределить давление на максимально возможную площадь. Поэтому в качестве крепежа для них используют следующие виды дюбелей:

Эти изделия разработаны специально для пустотелых конструкций из гипсокартона и способны расширяться внутри них. Использовать их можно только один раз. Повторное использование снизит надежность крепежа, и он не сможет выдержать нагрузки.
