Как посчитать уклон в процентах

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

кровельного материала
прочности стропильной системы
климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

Длина стены = 12м
Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

ветроустойчивость
простота монтажа
небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

возможность попадания осадков в стыковочных местах
зимой большая нагрузка от снега
возможно, придется зимой чистить крышу вручную
проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

исключено попадание осадков в стыки профлиста
увеличенное чердачное пространство
зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

неудобство монтажа профлиста
огромная парусность такой крыши
постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo.Guru!

Калькулятор уклонов

Калькулятор уклонов поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.

Калькулятор способен рассчитать уклон крыши. уклон трубопровода. уклон лестницы. уклон дороги и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).

Порядок работы:1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»

Для справки:— уклон в градусах считается через тангенс угла: tgx = h / L— уклон в промилле считается по следующей формуле: x = 1000 * h / L— уклон в процентах считается по следующей формуле: x = 100 * h / L

Калькулятор уклонов создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Практическое применение результатов вычисления

Кроме того что угол уклона позволяет выбрать материал кровли, он необходим при промежуточных вычислениях в процессе строительства дома. Зная значения угла в процентах, можно посчитать высоту конька. Для этого заложение умножаем на уклон h = l х і = 6,5 х 0,46 = 2,99 м. Либо зная уклон и высоту, можно посчитать расстояние до нижней точки ската l = h : і = 3,0 : 0,46 = 6,52 м. Точность полученных линейных размеров зависит от точности измерений и вычислений. В данном случае невысокая точность вычислений (до сотых) дает расхождение в пределах 1-2 см. Измерение угла ската кровли в процентах намного удобнее при строительстве крыши, чем в градусах.

vote

Article Rating

Уклон крыши

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

От способности крыши защищать строение от внешних факторов и воздействий.
От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
Откровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%	градусы	%	градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Как измерить уклон поверхности

Угол уклона — показатель наклона какой либо поверхности (дороги, крыши, пандуса, лестничного марша и пр.) относительно уровня горизонта.

Угловые размеры указывают на чертежах в градусах, минутах и секундах с обозначением единицы измерения (ГОСТ 2.307-2011 «Единая система конструкторской документации (ЕСКД). Нанесение размеров и предельных отклонений«).

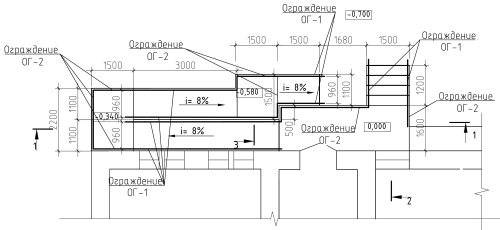

В соответствии с ГОСТ Р 21.1101-2013 «Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации», на планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции. Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.

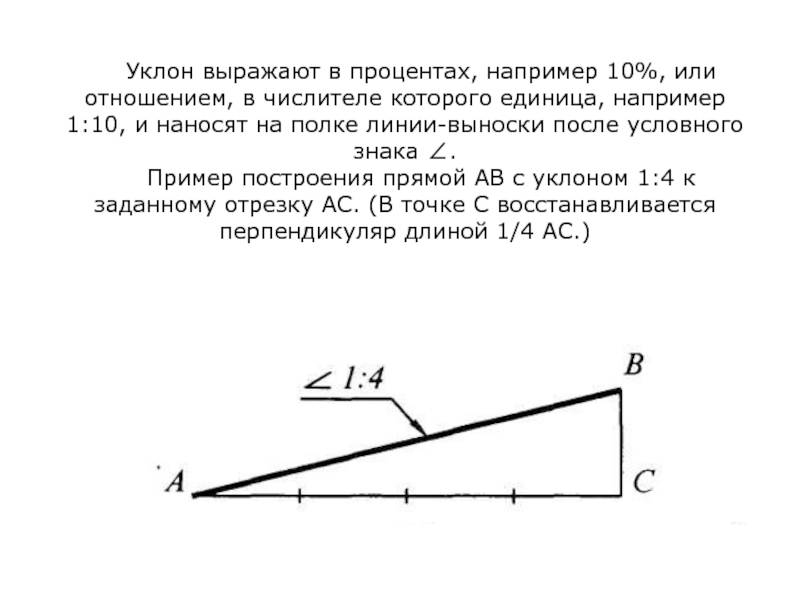

На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак,

острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.

Также вместо знака угла, на чертежах встречается и буквенное обозначение уклона ( i ).

В процентах обычно обозначают углы уклонов крыш, пандусов, лестничных маршей и т.п.

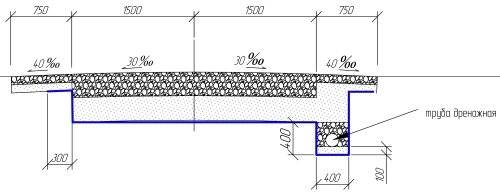

В промилле обозначают углы уклонов плоскостных сооружений — спортивные игровые площадки, поля, беговые дорожки, а также линейные сооружения — автомобильные и железные дороги.

Процент ( % ) — одна сотая доля. Промилле ( ‰ ) — одна тысячная доля.

Например: уклон при высоте 0,2 метра и протяженностью по горизонтали 4 метра будет равен 5 % (читается как — пять сотых) или 50 ‰ (читается как — пятьдесят тысячных), это значение также будет соответствовать приблизительно — 3 о .

Часто спрашивают, что означает уклон, на пример 0,05 — это соотношение высоты к длине горизонтального участка (0,2 м / 4 м = 0,05 — см. чертеж 1), которое при необходимости можно перевести в проценты или промилле, смотря что требуется.

Для определение угла уклона в процентах (%) (см. чертеж 1) необходимо: 0,2 м / 4 м х 100 = 5 %.

Для определение угла уклона в промилле (‰) необходимо: 0,2 м / 4 м х 1000 = 50 ‰.

Ту же величину уклона можно обозначить и как соотношение высоты к длине горизонтального участка — 1:20 (4 / 0,2 = 20).

Если требуется определить протяженность горизонтального участка, зная величину уклона в процентах и его высоту из чертежей, необходимо — 0,2 м / (5 % / 100) = 4 м.

Чтобы определить высоту уклона, зная величину уклона в процентах и протяженность участка из чертежей, необходимо — 5 % / 100 х 4 м = 0,2 м.

Аналогичным образом вычисляются размеры для угла уклона выраженного в промилле, только вместо деления на 100, выполняется деление на 1000.

Примечание: для того чтобы ввести на компьютере символ промилле (‰), необходимо включить NumLock, нажать клавишу Alt и удерживая ее набрать на цифровом блоке клавиатуры 0137, отпустить клавишу Alt после чего появится символ ‰.

Если требуется определить уклон с точностью до 1 градуса, нужно: 0,2 м / 4 м = 0,05. Полученное число — 0,05 необходимо найти в таблице tg (тангенсов) для углов. Приближенное значение в таблице — 0,0524, будет соответствовать углу 3 о (см. таблицу).

Источник

Как рассчитать уклон кровли: какой способ лучше ↑

Как известно, помимо плоских (пологих) конструкций существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската и видом крыши.

Уклон крыши определяют следующие параметры:

тип и количество материала, предназначенного для покрытия крыши; необходимая защита от ветра и влаги; высота конька для случая ремонта уже существующей кровли.

Калькулятор для расчета уклона кровли

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

H – высота конька, то есть катет прямоугольного треугольника; W – второй катет, равный половине ширины основания; L – длина стропил, она же – гипотенуза.

Статья по теме: Кровля крыши металлочерепицей своими руками инструкция

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза; заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах на конкретном примере.

Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

Теперь можно по таблице перевести полученное значение в градусы, получаем — 29°.

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10. Точка пересечения наклонной и вертикальной оси дает ответ на поставленный вопрос – самое меньшее 28%.

Если H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных конструктивных размеров необходима крутизна ската в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

Как рассчитать?

Расчет угла наклона скатов представляет собой поиск оптимального значения, обеспечивающего наименьшие нагрузки от снега и ветра. Кроме этого, целью расчетов является снижение количества стройматериалов и создание максимально прочной стропильной системы.

Параллельно с вычислением уклона производят выбор кровельного покрытия, характеристики которого усиливаются при эксплуатации в разных условиях.

В первую очередь выделяют источник наибольшей опасности для стропильной системы и всех опорных конструкций. Это характерные для данной местности факторы — объемы снега, сила ветра. Учитывают также высоту здания (используются специальные коэффициенты) и расположение. Для домов, построенных на открытой местности, климатические воздействия проявляются сильнее, чем для зданий, расположенных в зоне плотной городской застройки.

Самый простой расчет — определение отношения высоты коньковой части кровли к половине ширины дома относительно продольной оси.

Этот способ дает значение в процентах, которые при желании несложно перевести в градусы. Для тех, кому сложно сделать вычисления самостоятельно, существуют специальные таблицы, по которым легко определить показатели данного ската по одному из известных параметров.

Нормативные значения

В первую очередь необходимо определить минимальный уклон кровли, который регулируют требования СНиП или СП. Он выбирается исходя из характеристик выбранного покрытия. Наименьшим допустимым значением считается 1-1,5°.

Внимание! Наиболее распространены значения между 20° и 35°, которые обеспечивают экономию материалов и максимальную прочность конструкции под нагрузками. В нормативах имеются диаграммы, по которым можно определить оптимальный угол наклона в предлагаемых условиях

В нормативах имеются диаграммы, по которым можно определить оптимальный угол наклона в предлагаемых условиях.

Минимальный уклон кровли для разных материалов

Поверхность разных кровельных покрытий может быть гладкой и шероховатой. Это определяет наиболее подходящий угол наклона. Состояние внешнего слоя материала обеспечивает силу сцепления со снегом, создает возможность удерживать в мелких впадинках частицы влаги. Замерзая, они начинают расширяться и понемногу разрывать полотно.

Внимание! Чем больше шероховатость, тем круче должен быть угол наклона

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

10.6. Определение границы водосборной площади и площади затопления

Водосборной площадью называется территория, с которой вода атмосферных осадков стекает к данному пункту водосбора. На рис. 10.6 обозначена плотина АВ на горизонтали с высотой 185 м с зеркалом воды (обозначено штриховкой). Требуется показать на плане границу площади, с которой вода атмосферных осадков стекает к плотине.

Граница водосборной площади показана пунктиром, который проходит по водораздельным линиям CDMEF. Для этого сначала в верховье лощины находят середину седловины М и вершины холмов, примыкающих к ней. От водоразделов к плотине граница проходит перпендикулярно горизонталям. По карте определяют также площадь затопления – территорию, которую заливает вода в результате строительства искусственного водоема. Работа начинается с нанесения на карту положения плотины с учетом отметки уровня воды в будущем водоеме. Условие будет выполнено, если на месте возведения плотины соединить на противоположных склонах водотока одноименные горизонтали с заданной высотой. Площадь затопления ограничится горизонталью, замыкаемой плотиной (рис. 10.7).

Если отметки горизонталей не соответствуют уровню будущего водоема, то для определения его контура методом интерполяции находят точки с заданной высотой, которые затем соединяют кривой

Следует обратить внимание на особенности оконтуривания водосборной площади реки и водоема: для реки граница замыкается в ее устье, для водоема – на концах плотины

Что влияет на угол наклона крыши?

От выбора правильного угла наклона скатов зависит герметичность, надежность и долговечность крыши. Но эту величину не берут «с потолка».

Для начала стоит обратить внимание на следующие факторы:

Ветер. Чем выше угол наклона, тем большее сопротивления оказывает крыша ему. Но если угол наклона маленький, ветер может сорвать кровельное покрытие. То есть сильно крутые кровли делать опасно, но и совсем без наклона, тоже плохо. Поэтому специалисты рекомендуют: для районов с несильными ветрами угол наклона кровли выбирать от 35 до 40 градусов, для местностей с сильными порывами ветра от 15 до25 градусов.
Атмосферные осадки. Даже не специалисту понятно, что чем больше уклон, тем быстрее вода и снег покидают крышу, не затекая под стыки покрытия. То есть кровля более герметична. Это тоже следует учитывать.

Из всего выше сказанного можно сделать вывод: климатические условия в месте строительства крыши существенно влияют на угол ее наклона.
