Как посчитать площадь в автокаде

Как в Автокаде посчитать площадь

Знать площадь фигуры в Автокаде на разных этапах работы является необходимым условием создания проекта. Поэтому в этой статье рассмотрим, как в Автокаде измерить площадь, а также затронем основные нюансы, связанные с этим вопросом.

В первую очередь, советую ознакомиться с видео-материалом, в котором я рассматриваю специфический, но в то же время самый рациональный способ определения/измерения площади для объектов любой формы. Суть данного подхода, лежит в том, чтобы определить площадь штриховки в Автокаде, которая и будет соответствовать искомому параметру для нужного контура (см. урок про площадь в Автокаде 2014).

Полезные команды и переменные

Полезные команды и переменные:

  • «БЫСТРКАЛЬК» – вызов калькулятора;
  • «ДИСТ» – для определения расстояния между точками;
  • «DISTANCE» – для хранения значений, полученных с применением не особо сложной команды «ДИСТ»;
  • «ИЗМЕРИТЬГЕОМ» – для измерения расстояния выделенных объектов или точек;
  • «ОКНОСВ» – для вызова свойств объектов;
  • «AUPREC» – управление точностью отображения координат;
  • «МАСС-ХАР» – для проведения расчётов массовых характеристик 2D областей или 3D тел.

Тем, у кого всё же остались теоретические сомнения о том, как вычислить площадь в Автокаде, следует проверить их на практическом применении, где можно будет убедиться, что все эти действия элементарны.

Как посчитать объем в Автокаде

В Автокаде зачастую нужно измерить различные параметры объектов на этапе создания проекта. Стандартные команды измерения основных характеристик расположены на вкладке «Главная», панель «Утилиты». Так, подсчет объемов в Автокаде можно выполнить с помощью  команды «Объем» (см. рис.).

Объем в Автокаде

Итак, последовательность действий определения объема выполняется аналогично вычислению площади объектов Опишем данную процедуру вкратце: после активации команды следует в командной строке выбрать субопцию «Объект». Если нужно рассчитать данный параметр сразу для нескольких тел, то воспользуйтесь субопцией «Добавить объем» после чего обратитесь к параметру «Объект» и укажите на чертеже нужные элементы (см. рис.).

Объем фигуры в Автокаде

Про то, как считать объемы в Автокаде ясно, но вот значение, которое отображается в командной строке имеет единицы измерения мм3, а это не удобно. Ранее мы рассматривали, как автоматически перевести мм3 в м3, чтобы не считать в уме и, конечно же, не ошибиться.

ПРИМЕЧАНИЕ:

Что бы развернуть Журнал командной строки для просмотра полученного значения объема, после выполнения соответствующей команды, можете воспользоваться горячей клавишей F2.

Объем в Автокаде с помощью команды МАСС-ХАР

Объем в AutocCAD также можно рассчитать, воспользовавшись командой «МАСС-ХАР», обладающей намного большим функционалом. К тому же, все характеристики, которые будут получены, можно сохранить в отдельный текстовый файл (см. рис.).

Для выполнения команды, пропишите ее название в командной строке, затем выберите нужные объекты AutoCAD, объем 3d тела которого следует определить, после чего нажмите Enter. Команда выполнится. Чтоб записать результаты анализа в файл нажмите еще раз Enter и обратитесь к ключевому слову «Да» в командной строке (см. рис.).

Объем тела в Автокаде (команда МАСС-ХАР)

Специфический способ — Как в Автокаде посчитать площадь.

  • Главная
  • Уроки AutoCAD
  • Специфический способ — Как в Автокаде посчитать площадь.

Уроки AutoCAD

У многих пользователей в процессе работы с чертежами возникают трудности с подсчетом площадей в Автокаде. Есть конечно специализированный инструмент — «Площадь в AutoCAD», но он не всегда бывает результативным и быстрым.

В данном уроке я хочу Вам показать способ, к которому прибегаю сам. Он позволяет не только измерить площади любых фигур и контуров, но и отслеживать площади при изменении этих объектов.

Также в сегодняшнем видео мы рассмотрим, как работают стандартные инструменты измерения площадей в AutoCAD. И научимся переводить квадратные миллиметры в квадратные метры с помощью быстрого калькулятора.

В данном видео уроке мы поговорим об удобных способах подсчета площадей. В Автокаде есть множество инструментов для определения площадей и выбор остается за нами. Для начала на примере абстрактной фигуры рассмотрим стандартные инструменты подсчета площадей. Они располагаются на вкладке Главная, на панели Утилиты. Нажимаем на кнопку Разметить, выбираем Площадь.

Из перекрестия исчез квадратик и это значит, что опция активна и мы можем работать

Теперь обращаем свое внимание на командную строку, в которой нас просят указать первый угол точки, т. е

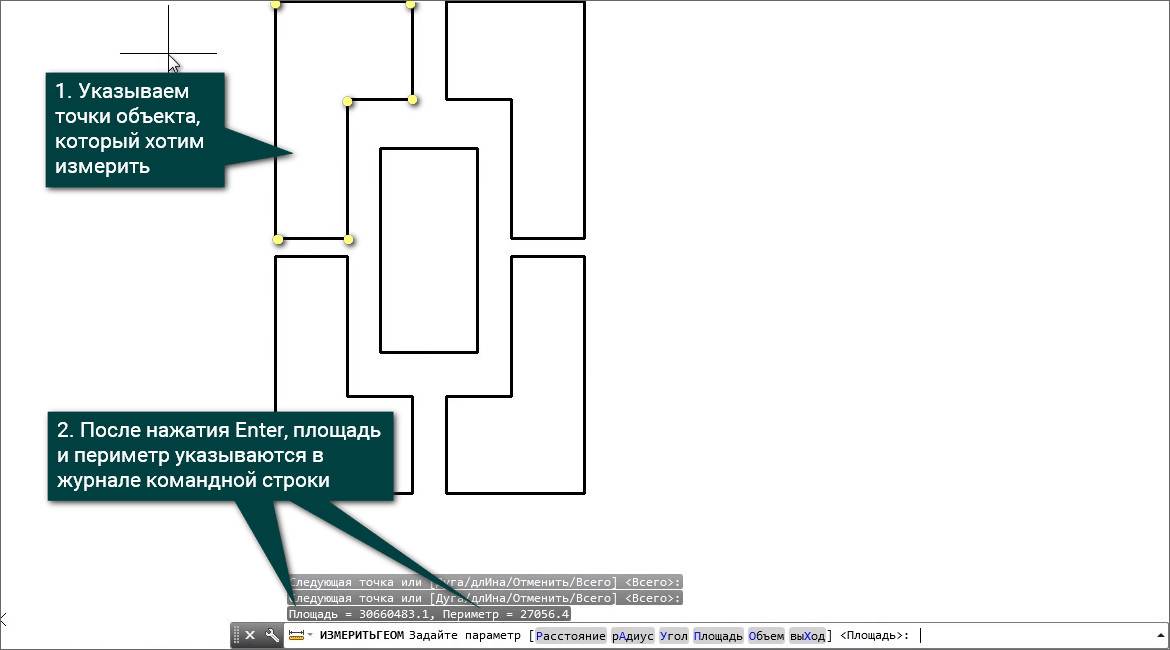

чтобы измерить площадь, нам необходимо указать все точки объекта. По окончании нажимаем Enter и устремляем свой взор на журнал командной строки. Видим, что площадь указана огромным числом, но не пугайтесь, это в квадратных миллиметрах, так же рядом указано значение периметра.

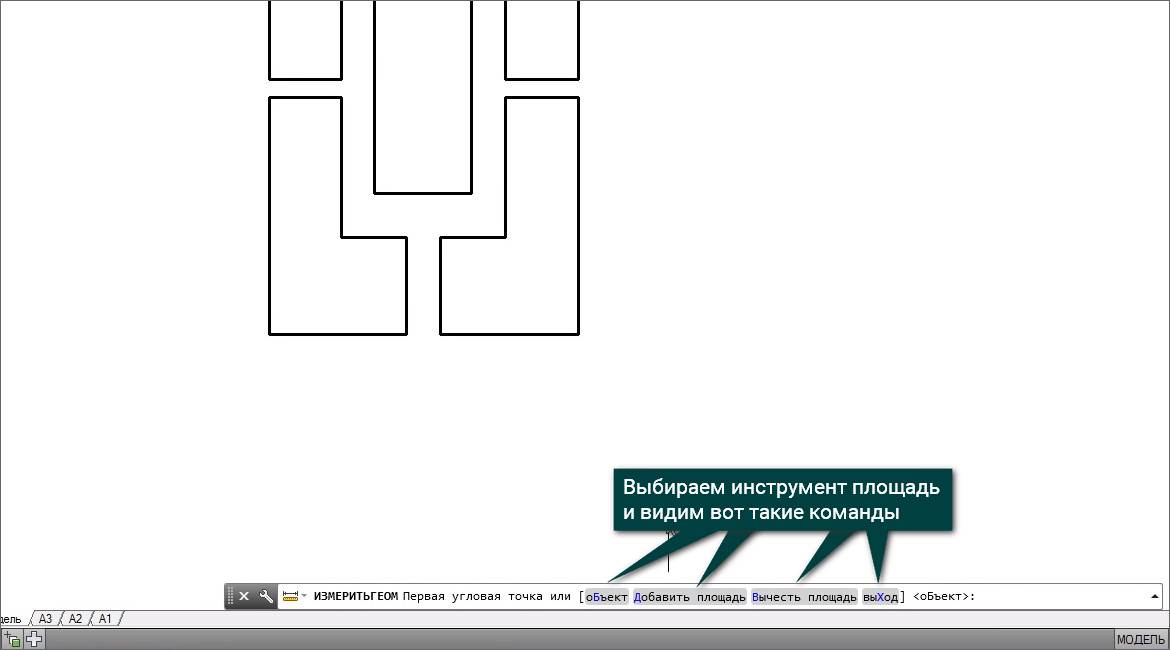

Теперь рассмотрим суббопции подсчета площадей. Выбрав инструмент площадь, в командной строке мы увидим такие команды: Объект, Добавить площадь, Вычесть площадь, Выход.

Итак, команда Объект позволяет нам выбирать замкнутый примитив (поллилиния, четырехугольник, многоугольник, окружность), наводим на полилинию и нажимаем правой кнопкой мыши. В журнале командной строки появляется значение площади и длины, т.е. периметра измеряемого объекта. Теперь рассмотрим способ, позволяющий измерить площадь нескольких объектов. Выбираем инструмент Площадь, далее в субопциях Добавить площадь, Объект

После того, как мы выделили объекты, площадь которых измеряем, обратим наше внимание на журнал командной строки, в котором у нас указана площадь последнего объекта, а также общая площадь. Далее мы нажимаем Enter и видим в командной строке опцию Объект, которую мы уже рассмотрели и опцию Вычесть Площадь, которая позволит нам убрать значение площади объекта, который нам не нужен

Нажимаем Вычесть площадь, далее Объект и выбираем ненужный нам объект. Теперь рассмотрим более динамичный и интерактивный подход определения площади. У нас есть план 1 этажа, и мы хотим измерить площадь наружних стен, которые построены при помощи полилиний и отдельных отрезков.

Но при помощи стандартной утилиты это сделать будет довольно проблематично и времязатратно. Для начала мы изолируем слой Стены наружние, выделяем полилинию, при помощи которой построены наши стены и на вкладке Главная, на панели Слои выбираем опцию Изолировать. Теперь мы измерим площадь при помощи ассоциативных штриховок, которые расположу на непечатный и невидимый слой. Но т.к. заготовленного слоя у меня нету, то я воспользуюсь нулевым слоем

Установлю его текущим, на вкладке Создать штриховки вибираем штриховку и обращаем внимание на кнопку Ассоциативный, она должна быть активна. Далее наносим штриховку на те места, которые нам нужны, нажимаем Enter, выделяем нанесенную штриховку и находим в ее свойствах значение площади

Она указана в квадратных миллиметрах и для того, чтобы ее перевести в метры, нажимаем на значок калькулятор, в появившемся окне находим опцию Преобразование единиц.

В настройках указываем Тип единиц Площадь, Преобразовать из выбираем Квадратные миллиметры и закрываем наш калькулятор.

Т.к. штриховка у нас ассоциативная, то при изменении стен изменяется и площадь. Но есть один нюанс, при разрыве контура измеряемого объекта, наша штриховка теряет ассоциативность и следовательно при изменении размера объекта площадь изменяться не будет. Поэтому, если мы хотим уменьшить или увеличить наш объект, то я советую использовать инструментом Растянуть, который находится на вкладке Главная.

Аннотативные размеры в Автокаде

Аннотативность – это свойство объекта менять свои размеры при изменении масштаба аннотаций. Свойство аннотативности нужно присвоить объектам. Это можно сделать для текста, размеров, мультивыносок и блоков.

Чтобы присвоить аннотативность размерному стилю, необходимо перейти в Диспетчер размерных стилей, выбрать «Редактировать» и во вкладке «Размещение» установить галочку напротив «Аннотативный» (см. рис. 5).

Рис. 5. Аннотативные размеры в Автокаде.

Прежде чем задавать масштаб аннотаций, определитесь, в каком масштабе объект будет на Листе (см. статью «Изменение масштаба в Автокаде»). Аннотативные размеры на листе отображаются только в том масштабе, который им присвоен.

Данный материал сугубо практический. Полностью тему, посвященную аннотативным размерам, я разбираю в видеокурсе «Оформление проектов AutoCAD по ГОСТ». В нем я показываю, как присвоить масштаб аннотациям, разбираю основные инструменты для работы с ними и рассматриваю несколько примеров на практике.

Подведем итог. Теперь вы знаете, как уменьшить или увеличить размер в Автокаде. Достаточно воспользоваться настройкой Размерного стиля. Что касается свойств аннотативности, то более подробную информацию по работе с аннотативными размерами можно найти в курсе «Оформление проектов AutoCAD по ГОСТ». Также вы можете ознакомиться с видеоуроком «Аннотативные размеры в AutoCAD».

Оформление

Штриховка элементов

Данный способ узнать площадь штрихковки а AutoCAD наиболее гибкий и позволяет работать не только с простыми примитивами, но и с фигурами, состоящими из отрезков, мультилиний. Порядок действий такой:

  1. Заштриховать необходимые элементы. Штрихуемые фигуры должны быть замкнутыми, иначе потеряется ассоциативность штриховки.

Ассоциативность означает, что с изменением размеров элементов меняется и площадь штриховки. Но если произойдёт разрыв контура, то штриховка перестанет меняться, а значит и значение будет указано неверно. Поэтому нужно быть осторожным и для изменения объекта использовать опцию «Растянуть».

  1. Выделить штриховку и активировать вкладку «Свойства», нажав Ctrl + 1.
  2. В подменю «Геометрия» будет указан размер заштрихованной области.

Все размеры указаны в мм2. Для удобства их можно перевести в м2.

Для того, чтобы создать образ в программе Nero и записать его на диск, нужно:

  1. Запустить программу Nero Express. В операционных системах Windows Vista, 7, 8, 8.1 от имени администратора. Это нужно для того, чтобы программа могла без проблем получить доступ ко всем нужным службам и ресурсам; Выбрать из левого меню пункт «Данные»;
  2. Выбрать в пункте «Данные» тип диска, на который Вы хотите записать информацию(CD, DVD, Blu-ray);
  3. После выбора нужного типа перед Вами откроется окно меню, в которое Вы должны добавлять файлы для записи;
  4. Для добавления файлов в образ нужно воспользоваться кнопкой «Добавить». Альтернативным вариантом считается способ перетаскивания файлов в окно меню, после чего они добавятся в образ;
  5. Файлы и папки добавляются в образ с той же иерархией, что и на Вашем компьютере. То есть, если Вы добавили папку с файлами, то эти файлы будут находиться в такой же папке, только на диске;
  6. В нижней части окна добавления файлов в образ есть шкала, которая показывает процент занятости диска. Еще одна важная настройка — это выбор типа диска. Определить тип диска можно по маркировке на самом диске. Например, если у Вас DVD-R стандартной конфигурации, то Вам следует выбрать DVD5, то есть диск DVD до 5 гигабайт;
  7. Проверьте размер добавляемых файлов — он не должен превышать максимального объема диска. В правой части, сразу над кнопкой «Далее», отображается предварительный размер Вашего образа;
  8. Добавив файлы для записи, нажимайте кнопку «Далее», после чего перед Вами откроется окно с финальными настройками записи;
  9. Нажмите на стрелку, которая открывает доступ к дополнительным параметрам записи. Она находится в левой части окна программы;
  10. Выберите нужный привод с диском, если у Вас их установлено несколько;
  11. Назовите свой образ. Вместо названия «Мой диск» можно вставить свое, размером до 20 символов(если больше, то некоторые старые ОС и приводы могут не распознать диск);
  12. Обязательно установите минимальную скорость записи. Для ее определения нужно посмотреть на маркировке диска минимальное значение скорости. Обозначается как арабская цифра с подписью X (2.4x-4x; минимальной будет 2.4);
  13. Если оставить галочку на свойстве мультисессионный, то после записи Вы сможете дозаписывать информацию на диск, не удаляя предыдущую;
  14. Проверьте выбранные и установленные параметры и нажмите запись;
  15. Во время записи и проверки файлов с оригиналом не отменяйте и не приостанавливайте запись, а также не нарушайте правильную работу привода. После успешного выполнения записи Вы получите сообщение «Успешная запись информации на диск.

Создание и сохранение образа на винчестере

Для создания образа диска и сохранение его на винчестере нужно повторить пункты 1-10 вышеперечисленной инструкции, после чего:

  1. В качестве привода выбрать “Image Recorder”;
  2. Нажать кнопку “Запись”;
  3. Выбрать место сохранения файла и назвать файл образа, а также можно задать формат выходного файла образа;
  4. Подождать завершения сохранения образа.

Образ можно без труда открыть или записать на диск, даже не используя программу Nero, если он имеет формат ISO.

Вместо послесловия

Теперь у Вас  не возникнет сложностей с работой с образами дисков. Всего лишь несколько действий и диск будет записан.

Расчёт площадей ограждающих конструкций в AutoCAD

Для различных инженерных расчётов важно оперативно рассчитать в AutoCad площади ограждающих конструкций здания. Если в качестве исходных данных мы используем информационную модель здания, то с расчётом площадей нет никаких проблем

В любой информационной модели здания площадь ограждающих конструкций легко получить по спецификациям. Как рассчитать площадь ограждающих конструкций в Revit я рассказывала здесь.

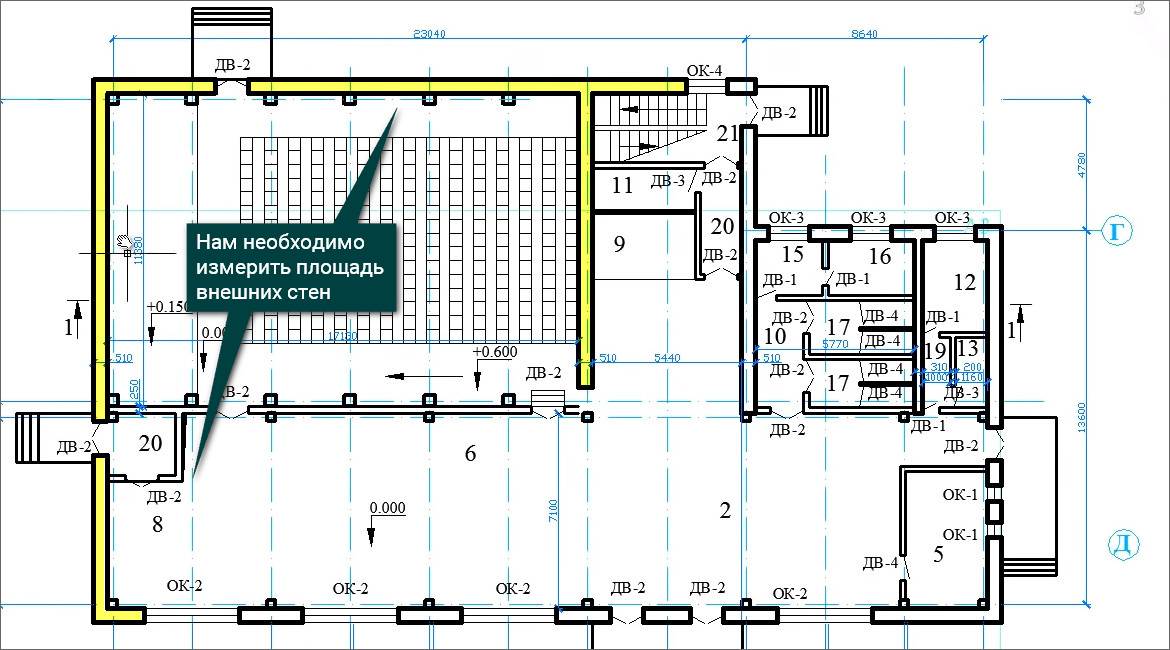

Иначе дело обстоит, если в качестве исходных данных приходится использовать dwg-файл. А чаще всего это бывает именно так, поскольку большинство заказчиков продолжают работать в AutoCad. Тогда площади приходится считать встроенными утилитами площади, что является очень трудоёмким способом.

Для расчёта площадей ограждающих конструкций в AutoCad удобно использовать ассоциативную штриховку, но это сработает если контуры замкнуты. Например, нужно измерить площадь наружных стен.

В этом случае необходимо оставить только тот объект чертежа, площадь которого будем измерять.

Выделяем объект и на панели “Слои” выделяем опцию “Изолировать объекты”. Таким образом, изолируем слой с наружными стенами.

Подход заключается в обмере площади стен с помощью ассоциативных штриховок, которые нужно располагать в непечатаемом (невидимом) слое. Если нет специально заготовленного слоя, то можно воспользоваться нулевым слоем. Устанавливаем выбранный слой в качестве текущего.

Далее переходим на контекстную вкладку “Создание штриховки”. При этом кнопка типа штриховки “ассоциативный” должна быть активна.

Выбираем любую штриховку, увеличиваем масштаб штриховки, чтобы она не была слишком частая. Можно поставить 100.

И затем поочередно штрихуем все замкнутые контуры стен, где нужно измерить площадь и нажимаем клавишу ENTER.

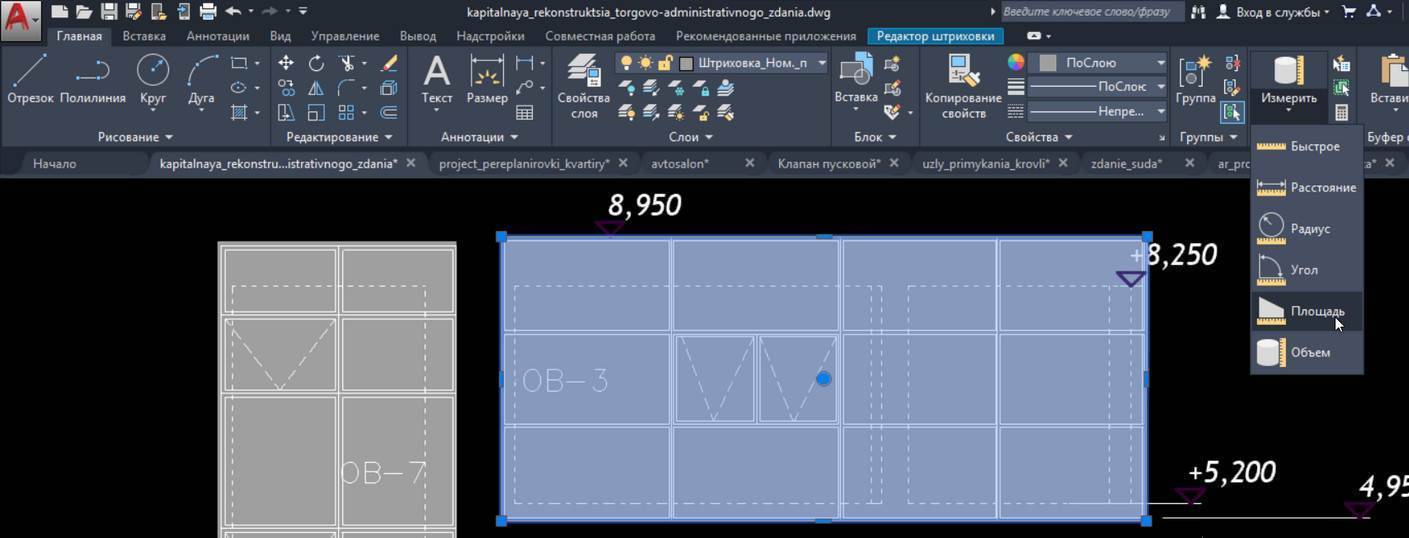

Теперь для определения площади участка достаточно выделить его и посмотреть в свойства объекта. В свойствах объекта будет указана площадь в квадратных миллиметрах. Ее можно с помощью кнопки калькулятора перевести в квадратные метры. Для этого в свойствах объекта выделяем значение площади объекта. Справа появляется кнопка с изображением калькулятора.

Нажимаем ее и появляется калькулятор, где нужно выбрать: преобразование единиц, далее – площадь, далее – преобразовать из квадратных миллиметров в квадратные метры.

Важно: В случае изменения размера стен ассоциативная штриховка из-за привязки будет меняться вместе с ними. Но здесь есть одна проблема: менять длину стены нужно обязательно с помощью инструмента “Растянуть”, чтобы не слетела привязка ассоциативной штриховки.. Штриховки нужно размещать в отдельном слое и в свойствах устанавливать свойство “невидимый”

Штриховки нужно размещать в отдельном слое и в свойствах устанавливать свойство “невидимый”.

Вышеуказанный способ, конечно, очень быстрым не назовёшь, но в ряде случаев может существенно помочь.

Команда «Прикрепить»

Команда «Прикрепить» позволяет переопределять уже проставленный размер к др. точкам без потери связи, т.е. остаются ассоциативные размеры в Автокаде.

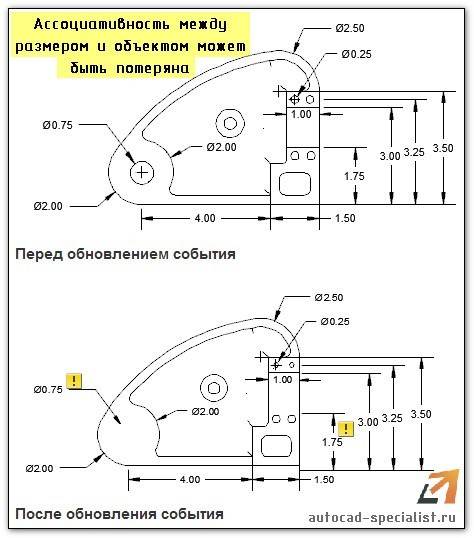

Свойство ассоциативности подразумевает, что объекты (в данном случае размеры) взаимосвязаны с исходными элементами чертежа, которые нужно образмерить (отрезки, дуги и т.д.). При изменении длины отрезка, значение текста в размере автоматически пересчитывается. Возможно, вы сталкивались с тем, что на чертеже появляются восклицательные знаки, как на рис. 4. Это значит, что ассоциативность между размером и объектом была утеряна.

Рис. 4. Свойство ассоциативности размеров в AutoCAD.

Вы всегда можете воспользоваться справкой Autodesk (горячая клавиша F1), если возникнут трудности.

Автокад символы

Диаметр Alt + 0216 = Ø (на анг. раскладке)

Вертикальная черта Alt + 124 = |

Открытая кавычка Alt + 0171 = «

Закрытая кавычка Alt + 0187 = »

Больше либо равно \U+2265

Меньше либо равно \U+2264

Двойка в нижнем индексе \U+2082

В квадрате \U+00B2 или на английской раскладке Alt + 0178 = ²

В кубе \U+00B3 или на английской раскладке Alt + 0179 = ³

Многоточие (троеточие) Alt + 0133 = …

Текст в верхнем|нижнем индексе в АutoCAD

Для того, чтоб вставить текст в верхнем или нижнем индексе в Автокаде, вызываем диалоговое окно многострочного текста и делаем следующее:

1. Вставляем символ ^ (Shift+6 на анг.) после нужного текста для верхнего индекса, и перед текстом для нижнего.

2. Выделяем текст вместе с галочкой, что то вроде этого для верхнего индекса пример ^ или ^ пример для нижнего.

3. Нажимаем кнопку дробный

Дробь в Автокаде

Если необходимо записать дробь с горизонтальной чертой, то пишем скажем 56/123 или формулу, выделяем и так же нажимаем кнопку дробный.

Все легко и просто, а то порой чего только не увидишь, и текст в 2 строчки с линиями, и подчеркнутые тексты или %0.

Интересно. Как выровнять объект в пару кликов можете прочитать здесь.

Как создать свой тип линий в Автокаде?

Это необязательно, но знать полезно.

Типы линий в автокаде создаются с помощью простого текстового файла с расширением .lin, синтаксис которого весьма незамысловат. В простейшем случае:

*1.1,razmetka_1.1-----------------
A,1.0,1.0

Где в первой строке, после звездочки идет название типа линии и через запятую его текстовое превью, оно должно подсказать пользователю как примерно будет выглядеть тип линии. Вторая строка начинается с буквы A, её смысл в описании синтаксиса заключается в том, что она обозначает тип генерации линии. В Автокаде, он всего один (хотя может быть что-то и поменялось в последних версиях?). А – сообщает автокаду о том что линия должна начинаться и заканчиваться сплошной линией. Т.е. на концы любого линейного объекта у вас всегда будут заштрихованны, а параметры штриховки будут игнорироваться на концах и началах линий. Потом через запятую идёт собственно описание штриховки,  1 – сплошная линия длинной в одну условную единицу чертежа, -1 – пропуск в ту же единицу. В описании могут использоваться так же буквы и символы в формате .shx

Через свойство объекта

Итак, как определить площадь в Автокаде? Так как площадь фигуры программа считает автоматически, посмотреть необходимые значения можно в палитре «Свойства», предварительно выделив нужную область.

  1. Для того чтобы открыть данное меню, нажмите «Ctrl+1».
  2. Далее, найдите раздел «Геометрия», там и будут указаны требуемые значения, но также в квадратных миллиметрах, для быстрого вызова калькулятора кликните по иконке «Калькулятор».

В качестве альтернативы можно воспользоваться панелью «Быстрые свойства», применяется по тому же принципу – выделить область и нажать на одноимённую кнопку на панели или комбинацию клавиш «ctrl+shift+p».

По умолчанию строки с нужными данными в меню «Быстрые свойства» нет, в связи с этим потребуется добавить её вручную, для этого:

  1. Откройте меню «Параметры», далее – «Адаптация».
  2. В открывшемся окне «Адаптация пользовательского интерфейса» в крайнем правом столбце в блоке «Геометрия» установите флажок в строке «Area».
  3. Нажмите «Применить» и «ОК».

Как определить площадь в Автокаде

Одним из обязательных условий успешной работы в программе AutoCAD является понимание того, как рассчитать или измерить площадь фигуры. Померить или узнать площадь (далее в сокращении «S» или «Area») можно у круга, эллипса, многоугольника, полилинии или 3D объекта, в зависимости от выбранного будет зависеть отображаемая информация:

  • «Круг» и «Разомкнутые фигуры» – «S» и длина окружности;
  • «Эллипс, замкнутый сплайн, многоугольник» – «S» и периметр;
  • «Полилиния» – «S», ограниченная осевой линией.

Стоит выделить три основных способа того, как можно посчитать площадь в Автокаде.

Площадь в Автокаде можно рассчитать несколькими способами

Опция «Площадь»

Если нужно измерить сумму площадей нескольких фигур, каждая из которых состоит из одного примитива или полилинии, то можно воспользоваться инструментом «Площадь» или «Area». Чтобы включить данную опцию, нужно следовать следующему алгоритму:

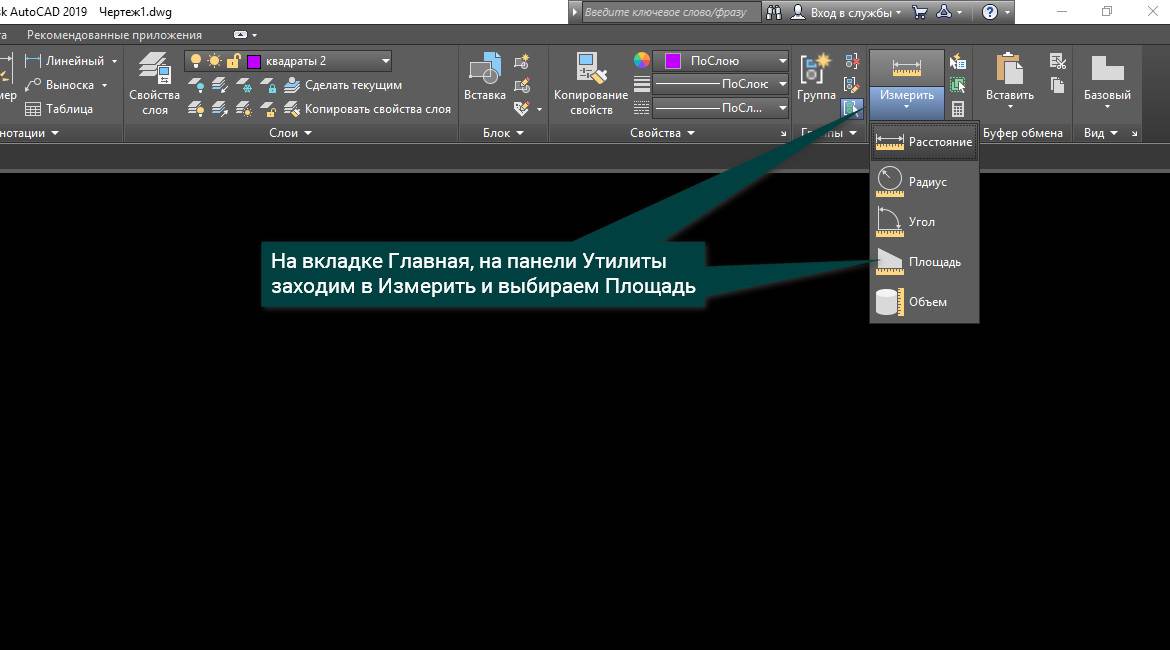

  1. Нажать на вкладке «Главная» кнопку «Измерить» и в ниспадающем списке выбрать пункт «Площадь».
  2. Также можно активировать этот инструмент, введя команду «area» в командной строке.
  3. Если нужно измерить площадь двух фигур, то в командной строке нужно выбрать последовательно два пункта: «Добавить площадь» и «Объект». В старых версиях Автокада этих команд может не быть внизу. Тогда можно выбрать их в контекстном меню, нажимая правую кнопку мыши. Нужные элементы окрасятся в зелёный цвет.
  4. В обратном случае, когда нужно убрать какую-либо фигуру, нужно выбрать «Вычесть площадь» и «Объект». Устраняемый элемент окрасится в красный цвет и общий показатель будет указан без него.

Как в Автокаде посчитать площадь

Знать площадь фигуры в Автокаде на разных этапах работы является необходимым условием создания проекта. Поэтому в этой статье рассмотрим, как в Автокаде измерить площадь, а также затронем основные нюансы, связанные с этим вопросом.

В первую очередь, советую ознакомиться с видео-материалом, в котором я рассматриваю специфический, но в то же время самый рациональный способ определения/измерения площади для объектов любой формы. Суть данного подхода, лежит в том, чтобы определить площадь штриховки в Автокаде, которая и будет соответствовать искомому параметру для нужного контура.

Как найти площадь в Автокаде стандартным способом?

Определить площадь в Автокаде можно с помощью стандартного инструмента, который расположен на вкладке «Главная» — панель «Утилиты» — вниз спадающий список «Измерить» — команда «Площадь» (см. рис.).

Инструмент площадь AutoCAD

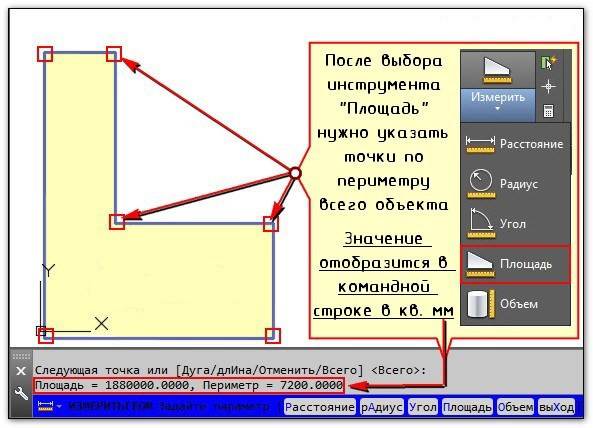

Итак, после выбора команды следует указать точки по периметру фигуру. Значение площади отобразится в Журнале командной строки. Там же появится и периметр объекта. Не пугайтесь столь большим значениям. Все дело в том, что площадь отображается в мм2. Немного позже рассмотрим, как ее переводить в м2.

Тут особый интерес представляют субопции команды «Площадь»:

  • оБъекты— для отображения площади нужно указать контур замкнутой фигуры;
  • Добавить площадь— позволяет подсчитывать площадь сразу нескольких объектов. Для этого, нужно активировать данную субопцию, после чего здесь же обратиться к параметру «объекты» и в графическом поле выбрать замкнутые фигуры в нужном количестве.

ПРИМЕЧАНИЕ

Читайте про то, как в AutoCAD объединить объекты в цельные 2D примитивы.

Вычесть площадь— действие противоположное. Позволяет убрать объекты из ранее выбранных для подсчета общей площади.

Как изменить единицы измерения площади в AutoCAD/Автокад?

Итак, как в Автокаде померить площадь мы уже знаем, однако, значения отображаются в мм2 и это не очень удобно. Для того чтобы перевести их в привычные для нас м2, воспользуемся быстрым калькулятором. Для этого достаточно в свободном месте графического пространства нажать ПКМ и выбрать «БыстрКальк» (см. рис.).

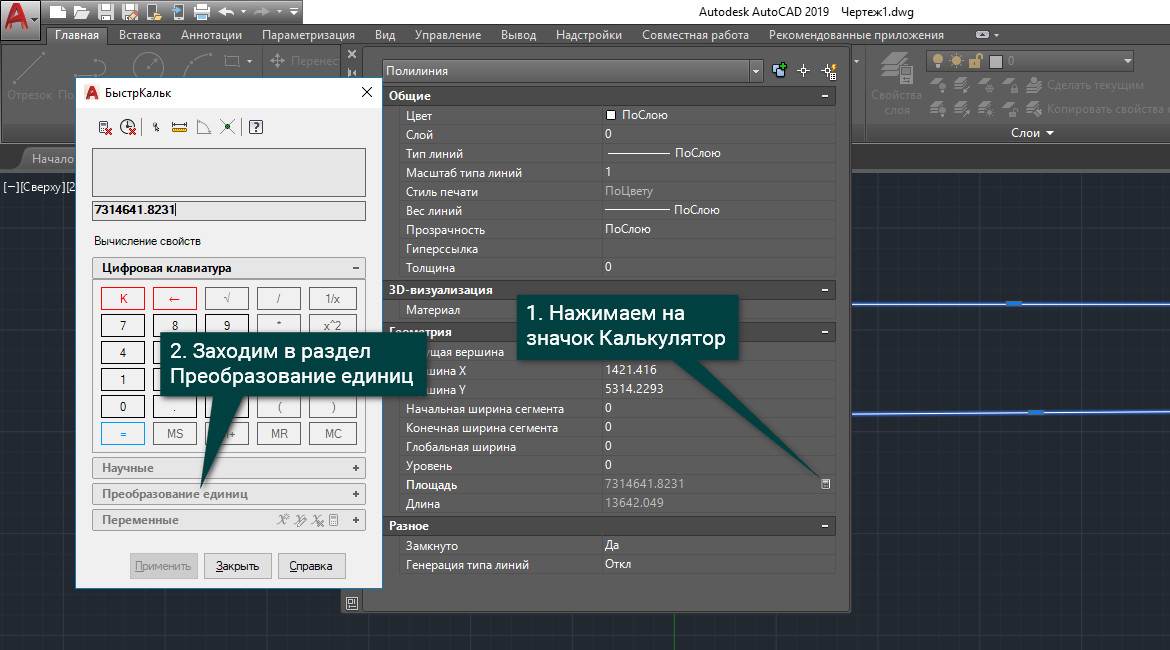

Вызов Быстрого калькулятора AutoCAD

Журнал командной строки можно несколько увеличить путем растягивания его границ с помощью мышки. Далее находим нужное значение площади/периметра, копируем его (Ctrl+C) и вставляем значение в калькулятор. Здесь следует немного поработать со списком «Преобразование единиц» (см. рис.).

Работа с быстрым калькулятором в AutoCAD

Нажав на знак «+» возле «Преобразование единиц» нужно установить «Тип единиц», выбрав из списка «Площадь», а также изменить значение поля «Преобразовать из» на «Квадратные миллиметры». Чтобы преобразуемое значения отобразилось в соответствующем поле, достаточно просто щелкнуть ЛКМ внутри этого поля (см. рис.).

Преобразование единиц с помощью быстрого калькулятора AutoCAD

Как видите, при таком подходе преобразование единиц площади из мм2 в м2выполняется автоматически.

Как узнать площадь в Автокаде через свойства объекта?

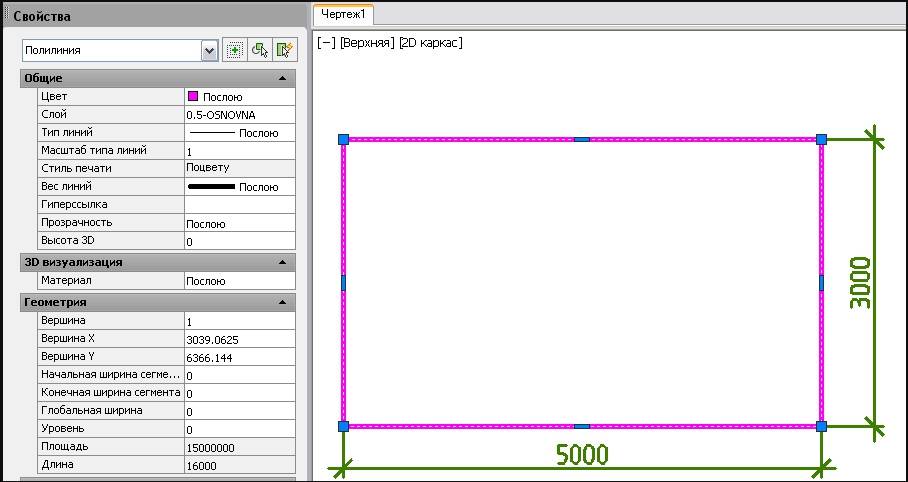

На самом деле, подсчет площади в Автокаде выполняется автоматически и для стандартных замкнутых примитивов, таких как окружности, прямоугольники или, что намного интереснее, полилинии, создающей контур, данное значение можно посмотреть в палитре «Свойства» (горячая клавиша Ctrl+1).

ПРИМЕЧАНИЕ

Преобразование единиц площади из мм2 в м2 можно осуществлять путем вызова быстрого калькулятора, нажав на соответствующую кнопку в поле «Площадь» (см. рис.). Сам принцип аналогичен вышеописанному.

Значение площади для замкнутого объекта в AutoCAD

Площадь в Автокаде 2013 и 2015. Есть разница?

Как рассказывалось ранее, существенных изменений программа претерпела начиная с 2009 версии. Поэтому площадь в Автокаде 2012-2015 версии, также как и 2009-2010, определяется по одному и тому же принципу, описанному выше.

Как видите, простейшие расчеты в Автокаде выполняются автоматически, а их значения можно посмотреть в свойствах объекта. Теперь вы знаете, как определить площадь в Автокаде и преобразовать это значение в удобные для вас единицы измерения.

Добавление метки рассчитанной площади

Можно вставить несколько меток, отображающих площадь переговорных комнат. При использовании команд ПЛОЩАДЬ или ИЗМЕРИТЬГЕОМ либо палитры свойств площадь отображается, но метки на чертеже не создаются. Для отображения площади используйте мультивыноски (МВЫНОСКА) и поля. Дополнительные сведения и советы по использованию команды МВЫНОСКА см. в разделе А вы пробовали использовать мультивыноски для меток и выносных элементов?

  1. Перейдите на вкладку «Аннотации» и выберите панель «Выноски». Выберите инструмент «Мультивыноска».
  2. Щелкните в любом месте внутри периметра, чтобы задать расположение стрелки, а затем щелкните в месте расположения полки выноски.
  3. Введите текст (например, Площадь =).
  4. Поместите указатель в то место, где должен располагаться текст поля. Щелкните правой кнопкой мыши и выберите «Вставить поле».

    Совет: Если в контекстном меню нет параметра «Вставить поле», нажмите клавиши CTRL + F.

  5. В диалоговом окне «Поле» задайте параметры в том порядке, который указан на изображении.

    Диалоговое окно “Поле” временно закроется.

  6. В окне чертежа выберите полилинию, определяющую периметр RM 1. Диалоговое окно «Поле» открывается повторно.
  7. Отображаются доступные свойства для выбранного объекта. В разделе «Свойство» выберите «Площадь».

    Доступен предварительный просмотр рассчитанного значения выбранного свойства.

  8. Нажмите “ОК”.

    Площадь выбранного помещения отображается в тексте мультивыноски.

  9. Выберите контекстную вкладку ленты «Текстовый редактор»панель «Закрыть» и нажмите «Закрыть текстовый редактор». Или щелкните на чертеже вне контекстного текстового редактора.
  10. Повторите эти действия, чтобы создать метку для площади RM 2.

    Периметр RM 2 представлен разомкнутой полилинией. При появлении запроса на выбор объекта в диалоговом окне «Поле» щелкните полилинию, которая представляет нижнюю и боковые стороны помещения. Верхняя линия не является замкнутой полилинией для помещения. Рекомендуется выполнить проверку вычисленного значения в диалоговом окне «Поле».

    Совет: Данные в поле не обновляются автоматически. Перерасчет полей управляется системной переменной FIELDEVAL. Если задано значение по умолчанию, при сохранении или использовании команды РЕГЕН это поле будет обновлено. Кроме того, можно дважды щелкнуть текст мультивыноски (в месте вставки поля). Щелкните правой кнопкой мыши и выберите «Обновить поле».

Сообщения с 1 по 25 из 56

#1 Тема от Борис 17 февраля 2005г. 15:08:11

  • Борис
  • Восстановленный участник
  • На форуме с 17 февраля 2005г.
  • Сообщений: 15
  • Спасибо: 0

Тема: Как написать кв.метр в однострочном тексте?

В однострочном тексте нужно проставить знаки степеней на единицы измерения: кв.м, куб.м и т.п. Можно ли это сделать и как?Читал на форуме за M – у меня почему-то не работает ни с однострочным текстом, ни с многострочным, хотя все набираю на латинской раскладке.

#2 Ответ от DMS 17 февраля 2005г. 15:13:09

  • DMS
  • Восстановленный участник
  • На форуме с 6 октября 2004г.
  • Сообщений: 162
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

#3 Ответ от Борис 17 февраля 2005г. 15:46:22

  • Борис
  • Восстановленный участник
  • На форуме с 17 февраля 2005г.
  • Сообщений: 15
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

При m%%178 печатает mI, а при m%%179 печатает mi

#4 Ответ от Alan 17 февраля 2005г. 15:56:05

  • Alan
  • Активный участник
  • Откуда: Украина / Киев
  • На форуме с 2 апреля 2002г.
  • Сообщений: 1,334
  • Спасибо: 15

Re: Как написать кв.метр в однострочном тексте?

> > DMSЭто верно для TTF – шрифтов, а для shx нет?

#5 Ответ от Hrenn 17 февраля 2005г. 15:59:54

  • Hrenn
  • Восстановленный участник
  • На форуме с 28 октября 2004г.
  • Сообщений: 2,016
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

Пишу просто: кв. м или куб. м

#6 Ответ от Борис 17 февраля 2005г. 16:05:02

  • Борис
  • Восстановленный участник
  • На форуме с 17 февраля 2005г.
  • Сообщений: 15
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

Да, действительно, для TTF работает, но у меня шрифт wwcode.shx. Я бы использовал шрифт TTF, но мне нужно менять толщину линий шрифта, а с TTF этот номер не проходит.

#7 Ответ от Борис 17 февраля 2005г. 16:10:59

  • Борис
  • Восстановленный участник
  • На форуме с 17 февраля 2005г.
  • Сообщений: 15
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

Насчет того, чтобы писать кв. м или куб. м – я так и делаю, но как-то душа не лежит к такому способу, так как приходится набирать единицы давления и расхода, а куб. м/ч или кг/кв. см выглядит непривычно для тех, кто читает мои чертежи – ну не нравится им такое написание.

#8 Ответ от Геннадий aka PG 17 февраля 2005г. 16:15:00

  • Геннадий aka PG
  • Восстановленный участник
  • На форуме с 4 апреля 2002г.
  • Сообщений: 1,348
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

Все зависит от SHX файла.Я сделал там так что можно написать и степень и индексhttp://cadhlp.kulichki.com/old/font.htm

#9 Ответ от AY 17 февраля 2005г. 16:32:03

  • AY
  • Восстановленный участник
  • На форуме с 22 августа 2003г.
  • Сообщений: 465
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

Генадий совершенно прав кстати в довольно популярном шрифте из пакет SPDS. кажется была такая возможность.

#10 Ответ от Борис 17 февраля 2005г. 16:40:53

  • Борис
  • Восстановленный участник
  • На форуме с 17 февраля 2005г.
  • Сообщений: 15
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

А в wwcode.shx это сделать нельзя? Очень хочется именно в нем.

#11 Ответ от Салават 17 февраля 2005г. 16:46:15

  • Салават
  • Восстановленный участник
  • На форуме с 9 февраля 2005г.
  • Сообщений: 3
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

В 2005 ACade можно написать м\U+00B2. Варианты кодов для различных символов можно просмотреть в многострочном тексте-вставка-символ.

#12 Ответ от Борис 17 февраля 2005г. 16:59:39

  • Борис
  • Восстановленный участник
  • На форуме с 17 февраля 2005г.
  • Сообщений: 15
  • Спасибо: 0

Re: Как написать кв.метр в однострочном тексте?

С м\U+00B2 получается то-же, что и с M. Видимо и этот вариант только для TTF-шрифтов.

Источник статьи: http://www.caduser.ru/forum/topic15610.html

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
