Как посчитать площадь крыши

Зависимость площади от типа кровельного материала

Мы уже говорили о том, что вычисление площади кровли необходимо для того, чтобы рассчитать приблизительное количество кровельного материала.

Но даже в том случае, если мы провели все расчеты правильно, то материала все равно нужно приобретать с небольшим запасом, чтобы не столкнуться с его нехваткой в процессе монтажа. Тип кровельного материала также играет важную роль, ведь технология его настила может быть разной.

Шифер, металлическая черепица и профнастил. Каждый из этих материалов реализуется в форме листов, а укладывать их нужно внахлест. Есть такое понятие, как «полезная площадь» материала, поэтому нужно брать в расчет именно ее, а не фактические показатели. Если компания-производитель высокого уровня, то она обязательно отображает подобную информацию на упаковках.

Вот несколько рекомендаций, позволяющих приобрести необходимое количество материала:

  • Длина постройки делится на ширину листа материала. К получившемуся значению необходимо прибавить еще 10%, которые пойдут на обрезку. Так мы узнаем точное число листов на всю ширину кровли.
  • Значение длины ската делим на длину листа материала. Затем нужно прибавить 13%, что пойдет на нахлест при установке листов.
  • Затем перемножаем число листов в ширину кровли и общее число рядов до карниза. Искомая цифра и будет являться общим количество листов шифера или металлочерепицы для конкретной кровли.

Расчет сложной крыши

В принципе, расчет всех параметров оказывается не таким уж сложным процессом, если следовать вышеизложенным рекомендациям.

Наш строительный калькулятор может произвести все расчеты за вас. Вам же остается только ввести данные длины, ширины, высоты и прочих показателей постройки, а также используемого кровельного материала.

Ширина. От основания вычисляется ширина кровли:

  • Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
  • Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.

Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетамИсточник builderclub.com

Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.

Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.

При определении крутизны скатов учитывают следующие факторы:

  • Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
  • Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
  • Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.

Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крышиИсточник goldkryshi.ru

Эти факторы имеют большое значение на выбор угла наклона, и они учитываются при проведении всех расчетов.

Высота конька. Чердак в основном используется для обслуживания крыши. По требованиям безопасности от перекрытия до вершины должно быть не меньше 1,6 м. При такой высоте удобно проводить осмотр кровли и она полностью соответствует противопожарным требованиям.

Расчет расходных материалов. Особенности возведения подобной крыши накладывает некоторые коррективы на первоначальный расчет требуемых материалов.

При возведении кровли первоначальный расчет материалов может потребовать коррективовИсточник yandex.ru

Однако в предварительной смете надо учитывать следующие материалы для:

  • мауэрлата и лежня – пиломатериал сечением 100х150-200х200 мм, дополнительный запас 5%;
  • стропилин – пиломатериалы 25х150-100х150 мм, запас до 20%;
  • опоры, затяжки, подкосы – бруски или доски 50х100-100х100 мм, запас до 10%;
  • обрешетка – зависит от покрытия, может быть сплошной или разреженной;
  • гидроизоляция – в рулонах, метраж определяется исходя из крутизны и типа кровли;
  • кровельное покрытие – учитывается площадь скатов;
  • обшивка свесов и фронтонов;
  • расходный материал (саморезы, анкеры, уголки, шпильки, гвозди и так далее).

дополнительно необходимо наличие некоторых фасонных элементов, при помощи которых делаются сквозные проходы через крышу. Для теплого типа кровли дополнительно учитывается тепло- и пароизоляция, контробрещетка и внутренняя обшивка.

Видео описание

Пример расчета материалов для крыши на онлайн-калькуляторе в видео:

Специалисты для проведения таких операций используют формулы расчета двускатной крыши. В других случаях применяют специальные онлайн калькуляторы

Однако в независимости от выбранного варианта очень важно работать с мастером в данной сфере. В процессе проведения расчетов требуется помнить о многих важных нюансах, которые могут иметь большое значение на конечный результат

Допущенная одна ошибка в расчетах может привести к серьезным проблемам. В лучшем случае придется просто докупить материал, в худшем – потребуется перестройка конструкции. Иногда допущенные ошибки ведут к тому, что уже в скором времени может потребоваться капитальный ремонт всей крыши и замена подкровельных материалов.

Допущенные ошибки при расчете и возведении крыши впоследствии могут обойтись дорогоИсточник pinterest.com

Заключение

Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.

Расчет материала для крыши частного дома

Посчитать материал для кровли значительно сложнее, чем рассчитать площадь самой крыши. Иногда площадь крыши вполовину меньше площади заказанного материала. Для того чтобы не ошибиться в расчетах и не купить лишнего, а бывает еще хуже, когда материала не хватает, необходимо обратиться к специалистам из фирмы, у которой будете заказывать материал. У большинства организаций эта услуга бесплатная. Они очень точно подсчитают количество и размер листов и дадут вам раскладку их на крыше.

Так как кровельные материалы, как правило, имеют прямоугольную форму, а скаты крыши не всегда, придется листы подрезать и подгонять под углы ската. И чем сложнее крыша, тем больше у вас останется не нужных обрезков. Необходимо помнить, какой бы вы материал для покрытия кровли не выбрали, при монтаже раскладка листов всегда должна быть у вас под рукой, чтобы при резке не отрезать не тот лист.

Расчет площади под покрытие шифером

При расчете необходимого количества асбестоцементных листов учитывают, что монтаж шифера ведется с заходом одной волны на другую. Поперечные стыки тоже предполагают нахлест, как минимум, на 15 см.

Площадь кровли рассчитывается как обычно. Далее, ее значение делят на площадь листа шифера. Вот тут нужно быть внимательным. Делят не на общую, а на полезную площадь листа, ту, которая отображает квадратуру покрываемой поверхности. Эту площадь можно высчитать самостоятельно или посмотреть в таблицах.

Для наиболее часто встречающихся в работе 7 волновых листов шифера всю площадь кровли делят на полезную площадь листа, равную 1,335 м2. У 8 волновых стандартных листов этот показатель составит 1,56 м2.

Такие расчеты актуальны для простых односкатных и двускатных крыш, более сложные нужно считать с учетом раскладки и карты пореза.

Зачем нужны расчеты

ИллюстрацииПричины для вычислений
Расчет на стадии проектирования. Необходим для определения нагрузок, для подсчета количества стропил и шага их установки.
Расчет на стадии готовности стропильной системы. Необходим для расчета количества кровельного покрытия.

Как выполнить расчеты

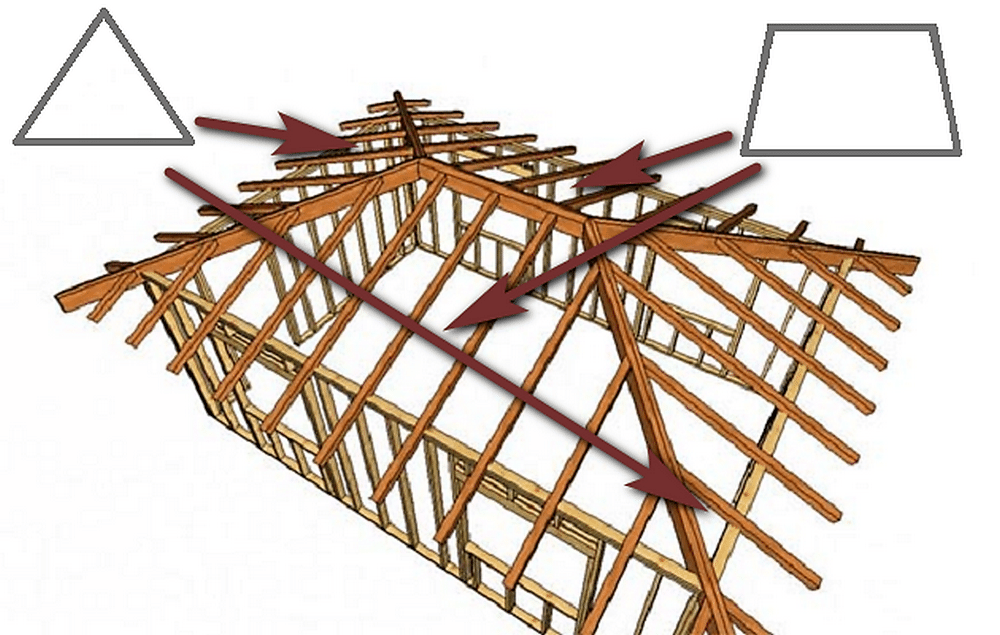

Геометрические фигуры в конструкции вальмовой стропильной системы

Условно большинство сложных кровель состоит из прямоугольников и треугольников. Так в односкатных конструкциях вы без труда заметите один прямоугольник, в двухскатных — два прямоугольника или четыре, если система ломанная.

Ситуация усложняется при расчёте параметров для четырехскатных конструкций. Например, вальмовая кровля состоит из двух треугольников и из двух трапеций, шатровая — из четырёх треугольников, вершины которых сходятся в самой высокой точке конструкции.

В сооружениях с более замысловатой конфигурацией справиться с расчетами будет сложнее, так как геометрических фигур больше

Вывод следующий, неважно насколько сложна форма сооружения, инструкция вычислений следующая:

  • Расчленяем проекцию на отдельные геометрические фигуры, которые образуют скаты;
  • Рассчитываем площадь каждого ската по отдельности;
  • Складываем результаты калькуляции и получаем искомое значение для всего сооружения.

Немного геометрии

ИллюстрацииСпособы вычисления площади
Для прямоугольника. Предположим, что проектная односкатная кровля будет прямоугольной.

Считаем по формуле: S = a×b. Здесь a и b — это стороны прямоугольника.

Формула пригодна как для обычного прямоугольника, так и для квадрата. Впрочем, у квадрата все стороны равны, поэтому узнать S можно умножая длину ската на то же число.

Для треугольника. Равнобедренный треугольник есть в конструкции шатровых вальмовых и полувальмовых кровель.

Площадь треугольника считаем по формуле S= ½ a h. Здесь искомое значение S равно половине основания, помноженного на высоту.

Для трапеции. Трапеция — это геометрическая фигура, которая есть в конструкции вальмовых крыш.

Трапеция — это геометрическая фигура, в которой две стороны не параллельны друг другу, а две параллельны.

Площадь фигуры считаем по формуле S= ½ (a+b) h. То есть, половину от суммы оснований нужно умножить на высоту.

Немного практических упражнений

ИллюстрацииОписание вычислений
Для односкатной крыши. Допустим, есть стропила навеса и нужно рассчитать количество материала.

Короткая сторона имеет 3,6 м, а длинная 5 м. Умножаем короткую сторону на длинную: 3,6 на 5 м и получаем 18 м².

Для двухскатной крыши. На рисунке стропильная система с двумя симметричными сторонами.

По карнизной планке скат имеет 6 м, а по боковому свесу 3 м. Так как у нас 2 одинаковых ската, считаем площадь одного из них, а именно 6×3=18. Затем 18 умножаем на два по числу сторон крыши и получаем 36 м².

Это идеальная ситуация, так как скаты крыши симметричные, а что делать, если они разные? Ничего сложного, просто считаем отдельно квадратные метры для каждой стороны, а затем складываем результаты. Полученные результаты умножаем на косинус угла.

Для вальмовой крыши. Итак, у нас есть две одинаковые трапеции со сторонами 8, 5 и 4 м и два треугольника со сторонами 4 и 5 м.

Находим высоту стропила от конька до карнизной планки. В треугольнике высота будет катетом. По теореме Пифагора a=√c²-b².

У нас c² это 4 м, b² это половина от основания, то есть 2,5 м. Считаем: a=√4²-2,5². Итого, высота равна 3,12 м.

Считаем площадь треугольников по формуле S= ½ a h, где S= ½ 5 × 3,12. Получаем 7,8 м² и умножаем на 2 = 15,6 м².

Считаем площадь трапеции по формуле S= ½ (a+b) h. S= ½ (5+8) 3,12 получаем 20,28 м². Умножаем на два получаем 40,56 м².

Складываем полученные значения 40,56 м² +15,6 м² = 56,16 м².

Рекомендации по закупке материалов

  • Покупая шифер, металлочерепицу или профнастил помним, что при монтаже каждого листа одна волна уйдет на соединение с соседним листом. Именно этим объясняются добавочные 10%, которые рекомендуется добавлять к результатам вычислений.
  • Покупая шифер или профнастил, будьте готовы к тому, что размеры листа указываются в погонных метрах. То есть, сначала нужно перевести размеры одного листа — погонные метры в квадратные метры, и это число сопоставить с размерами крыши.
  • Покупая листовой шифер или аналогичные материалы для кровель сложной формы, будьте готовы к большому количеству отходов из-за срезов по линии накосной стропильной ноги. Поэтому для сложных конструкций рекомендую покупать не жесткие листовые покрытия, а мягкую черепицу на битумной основе.
  • Для упрощения расчётов можно использовать онлайн калькулятор, который можно найти на сайтах крупных продавцов кровельных покрытий.

Зависимость площади от типа кровельного материала

Мы уже говорили о том, что вычисление площади кровли необходимо для того, чтобы рассчитать приблизительное количество кровельного материала.

Но даже в том случае, если мы провели все расчеты правильно, то материала все равно нужно приобретать с небольшим запасом, чтобы не столкнуться с его нехваткой в процессе монтажа. Тип кровельного материала также играет важную роль, ведь технология его настила может быть разной.

Шифер, металлическая черепица и профнастил. Каждый из этих материалов реализуется в форме листов, а укладывать их нужно внахлест. Есть такое понятие, как «полезная площадь» материала, поэтому нужно брать в расчет именно ее, а не фактические показатели. Если компания-производитель высокого уровня, то она обязательно отображает подобную информацию на упаковках.

Вот несколько рекомендаций, позволяющих приобрести необходимое количество материала:

  • Длина постройки делится на ширину листа материала. К получившемуся значению необходимо прибавить еще 10%, которые пойдут на обрезку. Так мы узнаем точное число листов на всю ширину кровли.
  • Значение длины ската делим на длину листа материала. Затем нужно прибавить 13%, что пойдет на нахлест при установке листов.
  • Затем перемножаем число листов в ширину кровли и общее число рядов до карниза. Искомая цифра и будет являться общим количество листов шифера или металлочерепицы для конкретной кровли.

Расчет сложной крыши

В принципе, расчет всех параметров оказывается не таким уж сложным процессом, если следовать вышеизложенным рекомендациям.

Наш строительный калькулятор может произвести все расчеты за вас. Вам же остается только ввести данные длины, ширины, высоты и прочих показателей постройки, а также используемого кровельного материала.

Правила и особенности

Прежде чем приступить к вычислению площади кровли вальмовой крыши, нужно понимать строение стропильного каркаса. Стропильная система 4-х скатной крыши представляет собой сочленение четырёх попарно противоположных скатов одинаковой формы.


Два ската — это вальмы в виде равнобедренных треугольников

Вершины вальм опираются на торцы конькового прогона. Их внутреннее пространство заполнено наклонными стропильными балками разной длины.

Два других ската представляют собой трапецию: верхнее основание — конёк кровли, нижнее — карниз. Её сторонами являются накосные стропила.

Особенность расчёта площади вальмовой крыши заключается в вычислении двойной суммы площадей вальмы и трапеции:

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями

В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму

ОБРАТИТЕ ВНИМАНИЕ!

На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Ветровая нагрузка

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом

В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера

Снеговая нагрузка

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Расчёт крыши в онлайн-калькуляторе

Чтобы провести расчёт кровли в онлайн-калькуляторе, то есть узнать, какими должны быть угол наклона и площадь крыши, а также количество пиломатериала и другого строительного сырья, надо выбрать тип финишного покрытия и ввести в специальные ячейки следующие размеры:

  • ширину основания кровли с торца дома (не прибавляя ширины свесов);
  • длину основания крыши сбоку здания (не учитывая протяжённости свесов);
  • высоту конька (расстояние от будущего основания до конькового бруса);
  • длину свеса (не менее полуметра).

Для крыши в несколько скатов с разными углами наклона расчёты проводят по отдельности. Потом полученные данные суммируют.

Расчет площади одно- и двухскатной крыши

Эти два вида самые простые, поскольку скаты односкатного и двухскатного верха дома обычно имеют прямоугольную форму. Подсчет их площади можно выполнить даже без подробного плана. Также довольно легко произвести снятие размеров.

Площадь односкатной крыши равняется площади одного кровельного прямоугольника:

А и В – соответственно ширина и высота склона.

Эти параметры можно найти даже без подъема на высоту. Достаточно узнать длину и ширину дома и добавить к ним свесы верха дома. Далее нужно измерить высоту самого кровельного пирога и по теореме Пифагора вычислить его длину. Теперь можно умножить полученные параметры и получить желаемый результат.

По подобной схеме вычисляется площадь двухскатной крыши. Ее всегда можно представить как две односкатные. Соответственно, и аналогично снимаются размеры этого вида кровли. Если склоны симметричные, можно снять параметры только одного из них. Зная длину можно вычислить площадь фронтона двухскатной крыши, особенно если его планируется облицевать стеновым профнастилом или сайдингом.

Результат для каждого элемента кровли определяется по той же формуле площади прямоугольника:

Узнав площадь обоих элементов, путем обычного их суммирования исчисляется общее значение для двухскатной кровельной поверхности.

Как рассчитать площадь крыши дома двускатной конструкции

Для жилых домов и коттеджей чаще всего выбирают двускатные конструкции, такой вариант нередко называют «классическим». Проблем с тем, как рассчитать площадь крыши дома с калькулятором тоже не возникнет, т.к. все вычисления основываются исключительно на самые простые азы из курса тригонометрии, изучаемого в средней школе. Изначально определяется площадь скатной плоскости, а затем полученное значение умножается на «2», т.к. в конструкции два ската. Но в случае, если проектом предусмотрено сооружение скатных плоскостей с разными размерами, тогда отдельно вычисляются площади каждой из них и суммируются.

Для наглядного представления можно рассмотреть один из примеров расчета, для него нам понадобятся такие исходные данные:

  • длина дома (допустим, она составляет 10 метров);
  • длина ската (она же равна протяженности стропильной ноги и, предположим, составила 5 метров);
  • величина фронтонного и карнизного свеса (примем стандартные, по 0,5 метров).

Подставив в формулу все значения, получим, что площадь одной скатной плоскости равна:

S=(10+2*0,5)*(5+0,5)=66 кв. метра.

Учитывая, что скатов два, удваиваем полученное значение, в результате определяем, что площадь крыши составит 132 кв. метра.

Как правило, любая конструкция содержит дымоходные трубы и выходы вентиляционных каналов, может оснащаться окнами. Но их размеры от полученной величины площади не отнимают.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Разновидности кровель

Самые часто используемые конструкции:

  • односкатная;
  • двускатная;
  • вальмовая;
  • полувальмовая;
  • шатровая.

Редко крыши собирают в виде многощипцовых конструкций, купольных или арочных. Касаемо формы кровли, то необходимо обозначить, что её элементы – это геометрические фигуры. А значит, расчёт площади кровли – это расчёт этого параметра фигур. Теперь переходим непосредственно к теме – как рассчитать площадь крыши.

Односкатная крыша

По сути, фигура этой кровли – прямоугольник. Его площадь – это перемножение двух сторон. Поэтому необходимо замерить длину ската, ширину от фасада до задней стенки, и полученные показатели перемножить между собой. Если для дома был изготовлен проект кровли, то данные параметры можно взять из него. Либо воспользуйтесь предложенной формой онлайн-калькулятора ниже.

Двускатная

Эта разновидность кровельной конструкции – два прямоугольника, расположенных под определённым углом друг к другу.

  1. Если крыша симметричная, то расчёт её площади проводится точно так же, как и в предыдущем случае. Только конечный результат увеличивается вдвое.
  2. Если асимметричная, то показатель каждого ската рассчитывается по отдельности, а затем два параметра суммируются.

Для расчёта площади просто заполните поля онлайн-калькулятора и программа сама, автоматически произведёт расчёт площади двухскатной крыши.

Вальмовая

Эта разновидность кровельной конструкции представляет собой четыре ската, два из которых являются трапециями (одинаковыми), два треугольниками (одинаковыми). Причём треугольники равнобедренные, что упрощает расчёт.

Из курса школьной геометрии всем знакомо, что площадь трапеции рассчитывается по этой формуле:

S=(a+b)h/2, где «a» и «b» — основания фигуры, «h» — высота. Основания – это длина конька и карниза, высота – расстояние от карниза до конька.

Формула треугольника равнобедренного:

S=ah/2, где «a» — основание треугольника, «h» — его высота. Основание – длина карниза, высота – расстояние от карниза до конька.

Теперь, чтобы узнать площадь крыши дома (вальмовой), необходимо полученные результаты сложить и увеличить вдвое. По формуле это будет выглядеть так:

So=(Str+St)2, где So – общая площадь кровли, Str – площадь трапециевидного ската, St – площадь вальмы. А так как скаты на кровельной конструкции располагаются попарно, то их сумма увеличивается на «2».

Либо просто воспользуйтесь формой ниже для автоматического расчёта площади вальмовой крыши при помощи онлайн-калькулятора.

Полувальмовая

Перед тем как рассчитать площадь кровли полувальмового вида, необходимо разобраться, почему она так называется. В ней вальма, которая представляет собой треугольник, представлена в виде укорочённой треугольной фигуры, поэтому основной скат имеет не трапециевидную форму. Она сложная, поэтому рекомендуется её разбить на более простые формы.

Чаще всего разбивку производят на трапецию и прямоугольник. Поэтому для расчёта придётся применять сразу три формулы: для треугольника, трапеции и прямоугольника. Основная задача производителя расчётов – точно провести разбивку и правильно провести замеры параметров кровельной конструкции.

В полувальмовых крышах есть разновидность, в которой вальма присутствует в виде трапеции. То есть, над ней располагается треугольный фронтон, который и создаёт данную фигуру. Получается, что рассчитывать придётся площади трёх фигур: двух трапеций с разными размерами и прямоугольника.

Шатровая

Одно из простых кровельных сооружений, представляющих собой четыре равнобедренных треугольника, соединённых верхними углами в одной точке. Поэтому придётся производить расчёт только одной фигуры, а затем полученное значение умножать на «4».

Или можно использовать вот эту формулу:

Для упрощения процесса расчёта площади шатровой кровли мы пошли дальше и создали онлайн-калькулятор. Так что можете просто подставить свои данные в предложенную форму ниже и система сама произведёт расчёт.

Мансардная

Эта разновидность относится к категории ломаных моделей. То есть, каждый скат в месте установки стоек для сооружения стен имеет линию излома. И чаще угол нижней части круче верхней. Именно по линии излома и надо разделить скат на две части, и подсчитать каждую в отдельности.

При этом фигуры нижнего ската и верхнего – прямоугольники. У них соприкасаемая сторона будет одинаковой, различия лишь в высоте. Поэтому можно воспользоваться обобщённой формулой:

S=(h1+h1)b, где «h1» и «h2» — высоты прямоугольных скатов ломаной кровли, «b» — длина ската по карнизу. А так как скатов два, то в формулу добавляется двойка. Окончательная формула:

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Расчет общей площади крыши

Чтобы рассчитать площадь крыши перед покупкой материала для ее покрытия, следует принимать во внимание довольно большое количество различных факторов, например – ключевые особенности разных типов кровельных конструкций. При этом многие варианты требуют расчета количества материала в штуках или листах вместо квадратных метров

При этом многие варианты требуют расчета количества материала в штуках или листах вместо квадратных метров.

Для того, чтобы рассчитать количество материала для крыши в штуках, необходимо обладать точными данными о высоте крыши и ее уклону.

Для выполнения расчета при этом используют простейшую формулу. В случае же мягкой или оцинкованной кровли используется совершенно другая формула:

S = (2 x a + b) x (2 x a + c) / cos (m),

Где S – площадь крыши, а – ширина свесов, b и с – длина и ширина дома, m – угол наклона. Все используемые показатели следует брать по скатам.

Медное кровельное покрытие

Следует также подробнее рассмотреть различные варианты расчета площади крыши в зависимости от типа покрытия.

  • Шиферная кровля. Требуемое для покрытия кровли количество  листов вычисляется с помощью простых математических формул, для этого требуются такие данные как длина и ширина дома, а также ширина свеса кровли.
  • Формула расчета выглядит следующим образом: Площадь крыши = (2 х ширина свеса + длина дома) х (2 х ширина свеса + ширина дома) / cos (угол уклона).
  • Пример: если размеры дома составляют 10х15 м, угол наклона – 30°, а ширина свеса – 0,5 м, то площадь будет равна (2х0,5 + 15) х (2х0,5 + 10) / cos (30) = 16 x 11 / 0,87 = 202,2 м2.
  • Расчет площади металлочерепичного покрытия кровли также имеет свои особенности. Необходимо знать следующие величины: сумма длин коньков, свесов и ендов, карнизов, длина и ширина здания, а также количество хребтов и их суммарная длина. Кроме того, вычисляя площадь крыши, следует учитывать количество скатов и их тип.
  • При покрытии крыши гибкими мягкими материалами применяется следующая формула расчета крыши: Площадь крыши = (2 х ширина свеса + длина дома) х (2 х ширина свеса + ширина дома) / cos (угол наклона). При этом необходимо учесть, что площади покрытий коньков крыши и ендов рассчитываются отдельно, а количество использованного материала также зависит от того, какой тип черепицы применяется. При расчете мягких кровель используют следующие принципы:

Следует учесть все элементы конструкции кровли;
Иногда требуется провести дополнительно расчет высоты крыши и расчет системы стропил;
Важно также учитывать свесы карнизов, перекрытия коньков и размер нахлеста.

Пример: если размеры дома составляют 5х10 м, угол наклона – 45°, а ширина свеса – 0,5 м, то площадь будет равна (2х0,5 + 10) х (2х0,5 + 5) / cos (45) = 11 x 6 / 0,70 = 94,2 м2.

В последние годы все большей популярностью пользуется применение экологически чистых материалов для возведения кровли. К таким материалам относятся материалы из древесины, такие как дранка, гон или шипдель, являющиеся изготовленными из дерева разновидностями черепицы размером 40х(9-10) см

Рассчитывая площадь крыши под такой материал, важно учитывать, что укладка деревянной черепицы производится в 3 слоя, а на 1 м2 поверхности уходит до 80 элементов покрытия. Для расчета площади применяются стандартные математические формулы для площадей фигур.
Площадь крыши для покрытия профнастилом рекомендуется рассчитывать квалифицированным специалистам
В случае же необходимости самостоятельного выполнения расчетов важно принимать во внимание количество и тип скатов кровли

В случае простой двускатной крыши площадь рассчитывают, умножая длину на ширину
Поскольку ширину определяют по коньку, полученное значение умножается на два. В случае более сложных кровель производят расчеты площадей каждого ската по отдельности. Расчет требуемого количества материала выполняют в соответствиями с размерами и характеристиками листов профнастила. При этом учитываются следующие факторы:

  1. Размеры элементов кровли с учетом отверстий;
  2. Площади нахлестов;
  3. Свесы и перекрытия коньков.

Вальмовые кровли являются разновидностью скатных крыш и выполняются в виде шатра или палатки. При этом площадь крыши рассчитать можно, выяснив – какие значения имеют малые площади отдельно взятых элементов, которых всего четыре: две вальмы в виде треугольников и две – в виде трапеций. Расчеты площадей вальмовых кровель являются одними из наиболее сложных, поэтому для их выполнения обычно применяются специальные программы-калькуляторы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
